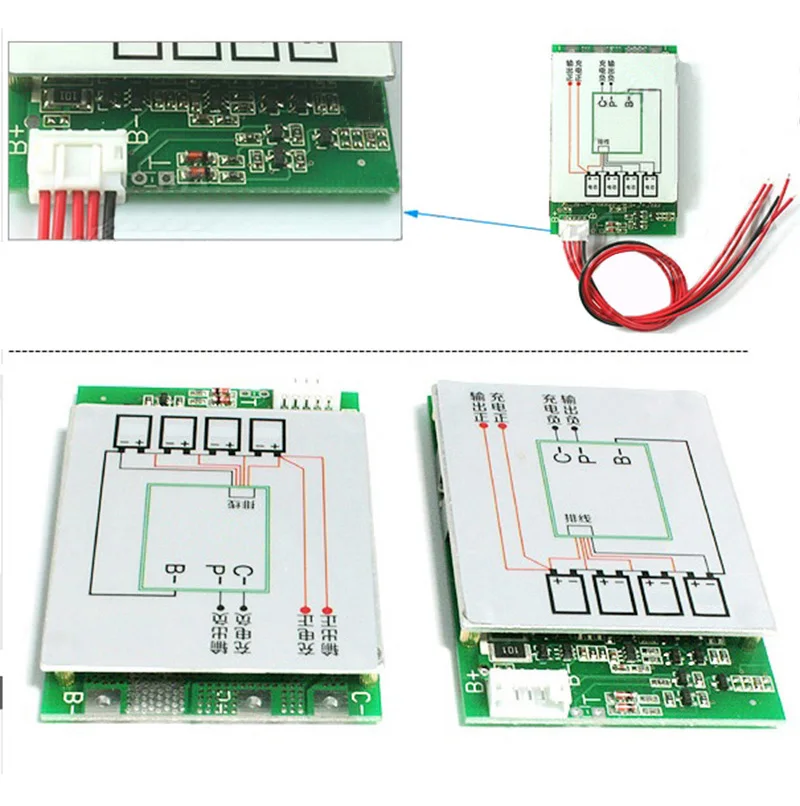

Circuito di protezione della batteria al litio ferro fosfato 4S 12V 100A BMS LiFePo4 con ricarica bilanciata

Circuito di protezione della batteria al litio ferro fosfato 4S 12V 100A BMS LiFePo4

Parametri:

Protezioni:

Protezione da cortocircuito

Protezione da sovraccarico

Protezione da scarica eccessiva

Protezione da sovracorrente

Scarica:

Corrente di scarica continua: 0,1~100 A (max)

Corrente di scarica istantanea: 150 A

Ricarica:

Tensione di carica (standard): 15 V

Corrente di carica: 0,1~10 A (max)

Protezione da sovraccarico:

Tensione di rilevamento del sovraccarico: 3,75 ± 0,025 V

Ritardo protezione da sovraccarico: 0,3 S

Tensione di rilascio di sovraccarico: 3,60±0,05 V

Bilanciamento energetico:

Tensione di rilevamento del bilanciamento energetico: 3,60 ± 0,025 V

Tensione di rilascio del bilanciamento energetico: 3,60 ± 0,025 V

Corrente di bilanciamento energetico: 42±5mA

Protezione da scarica eccessiva:

Tensione di rilevamento di sovraccarico: 2,0±0,1 V

Ritardo di rilevamento di scarica eccessiva: 0,1 S

Tensione di rilascio di scarica eccessiva: 2,3±0,1 V

Protezione da sovracorrente:

Tensione di rilevamento di sovracorrente: 150 mV

Ritardo di rilevamento di sovracorrente: 9 mS

Corrente di protezione da sovracorrente: 200±10A

Condizione di rilascio della protezione da sovracorrente: scollegare il carico

Protezione da cortocircuito:

Ritardo di rilevamento del cortocircuito: 250μS

Condizione di rilascio della protezione da cortocircuito: scollegare il carico

Resistenza interna di conduzione del circuito principale: ≤15mΩ

Corrente di autoconsumo: ≤20uA

Temperatura di funzionamento: -30℃~80℃

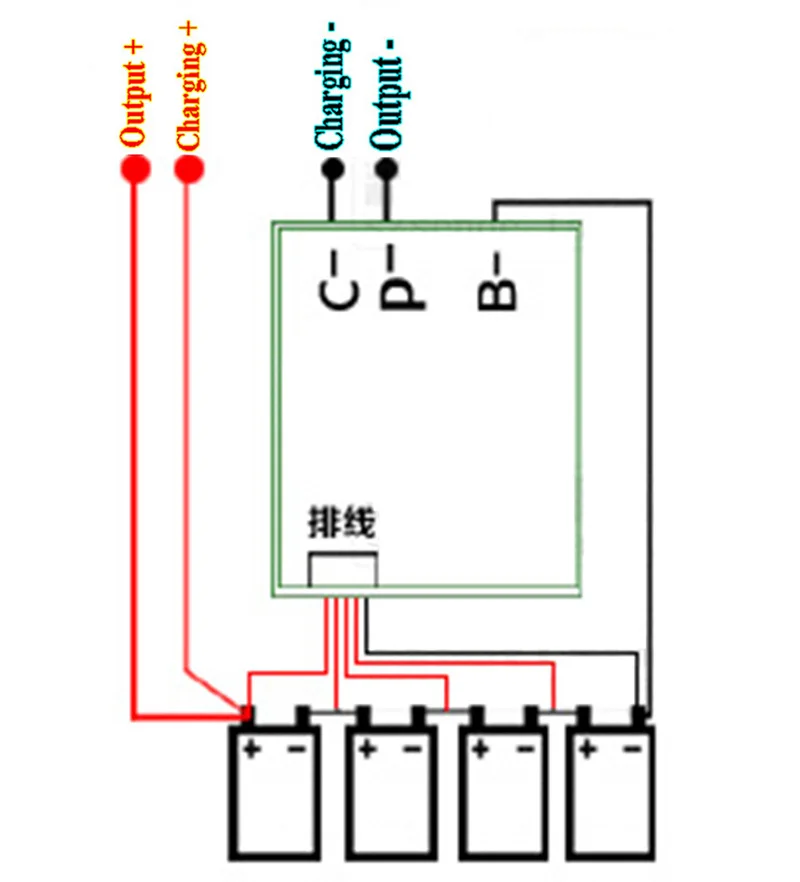

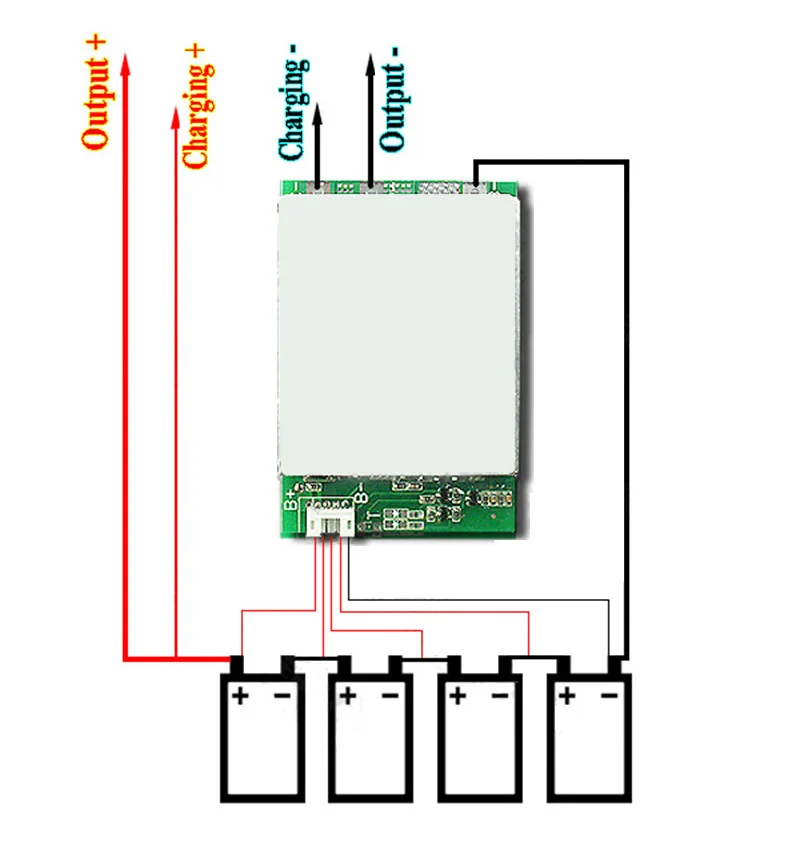

Cablaggio:

Si prega di testare tre serie di saldi di tensione della batteria, quindi in cascata

Non è necessario collegare B+

C-:Ricarica –

P-:Può anche essere scaricato –

Lista di imballaggio:

1 scheda di protezione della batteria LiFePo4 x 4S

1 cavo
