Contatore di frequenza 1kHz-100Mhz Display OLED Misuratore di frequenza RF digitale Oscillatori di segnale di misurazione ad alta precisione Amplificatori

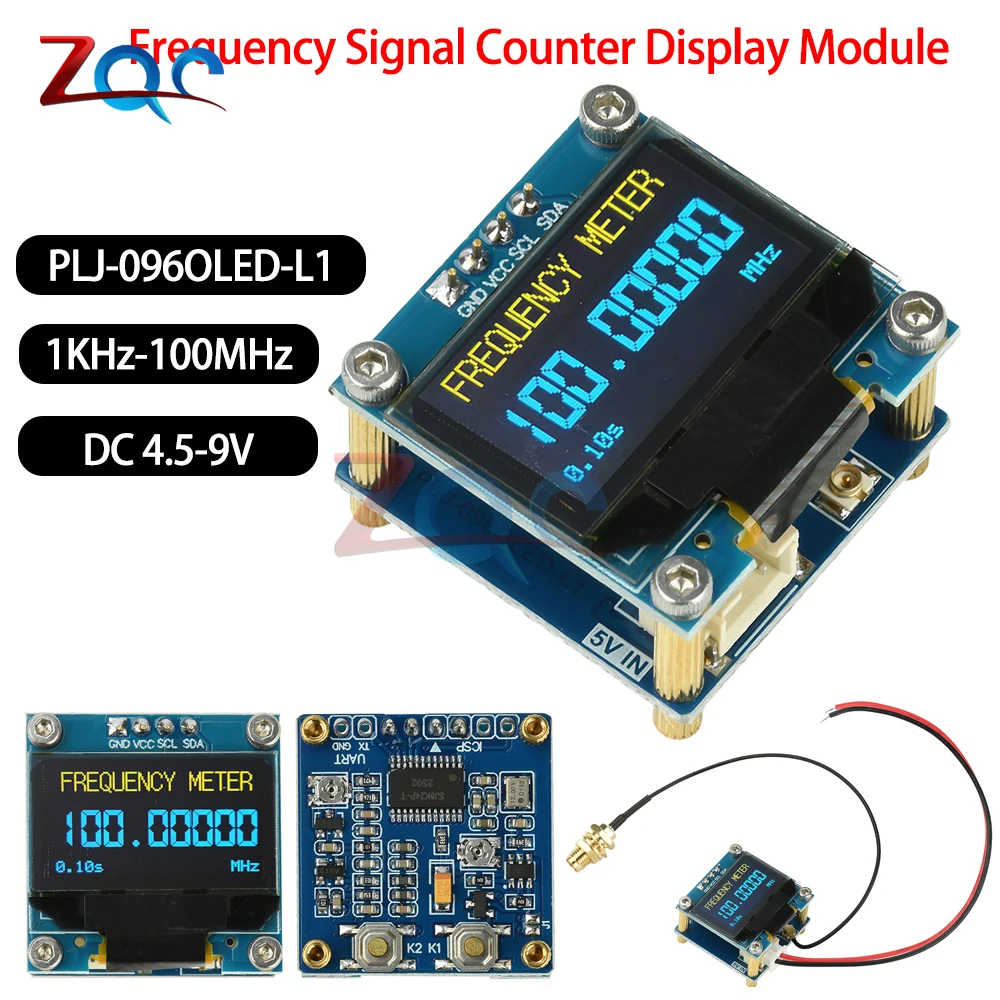

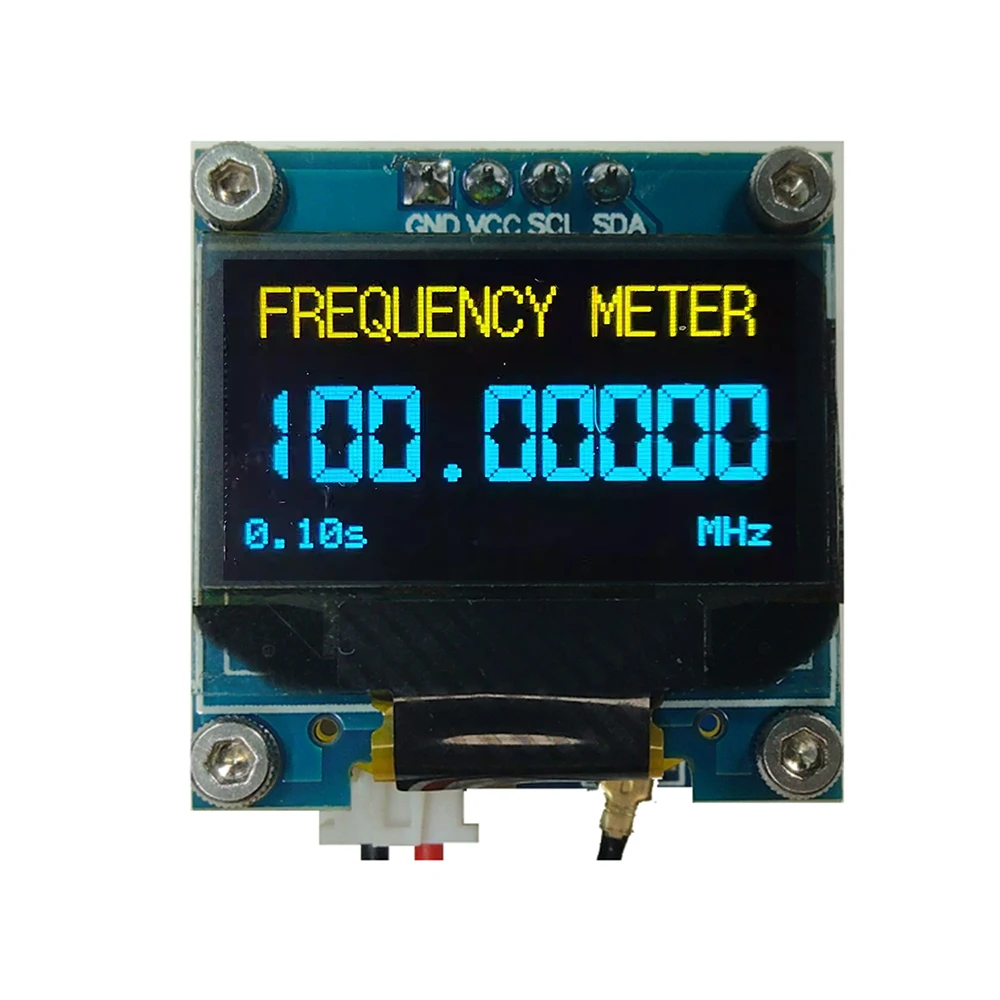

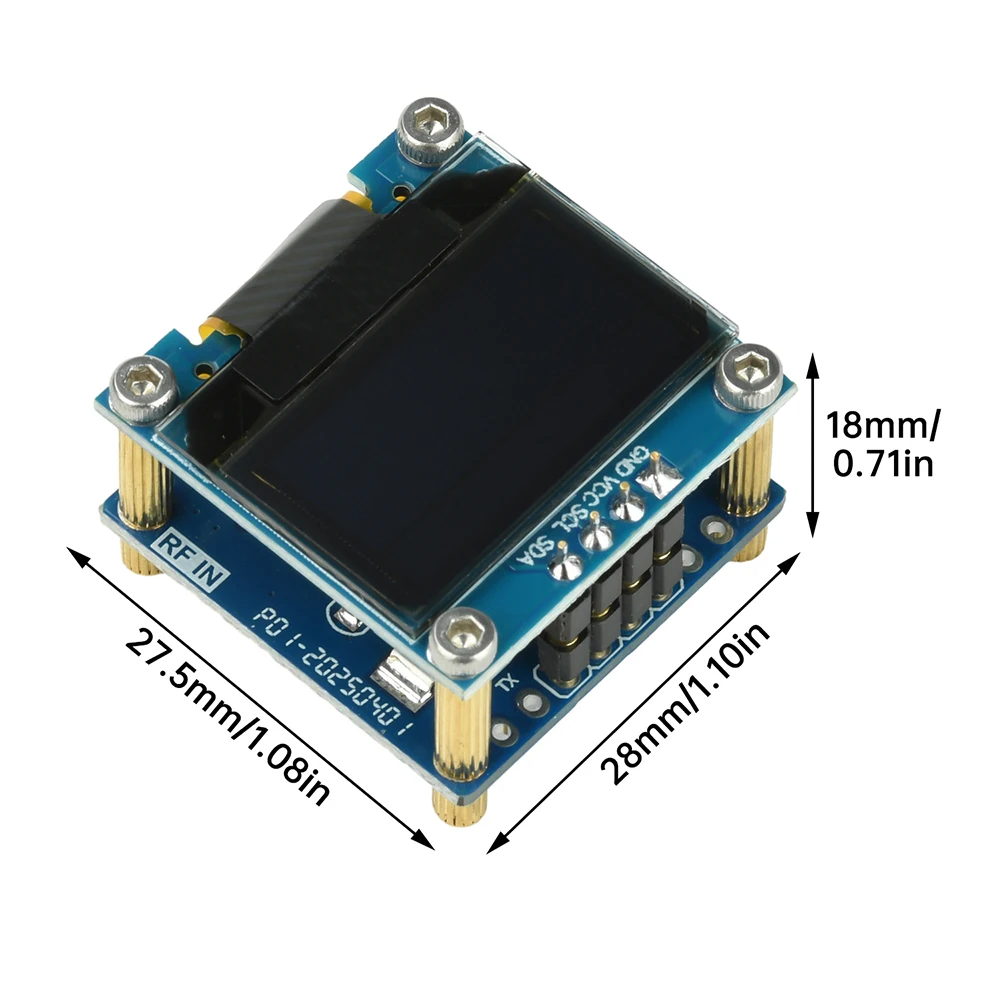

Misuratore di frequenza 1KHz-100MHz Contatore di segnale di frequenza ad alta precisione PLJ-096OLED-L1 DC 4.5-9V Modulo display Oscillatore di segnale

Caratteristiche del prodotto:

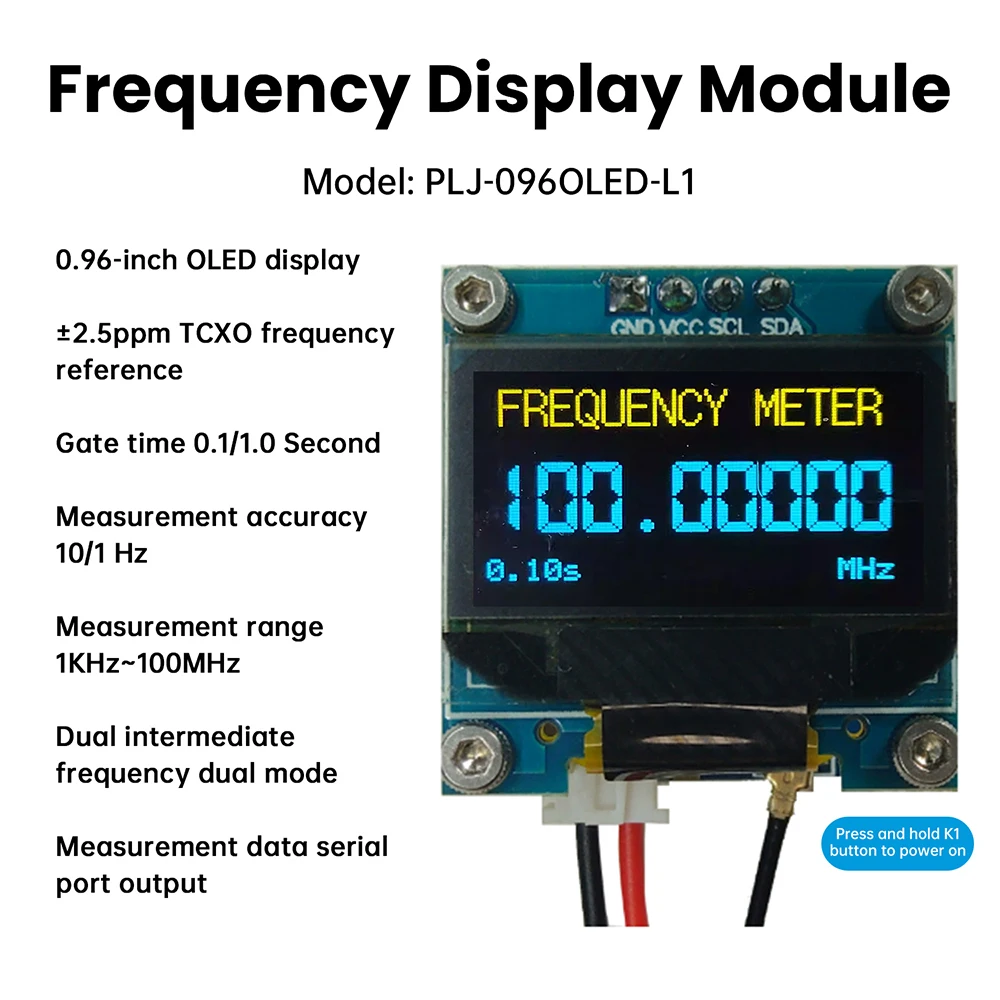

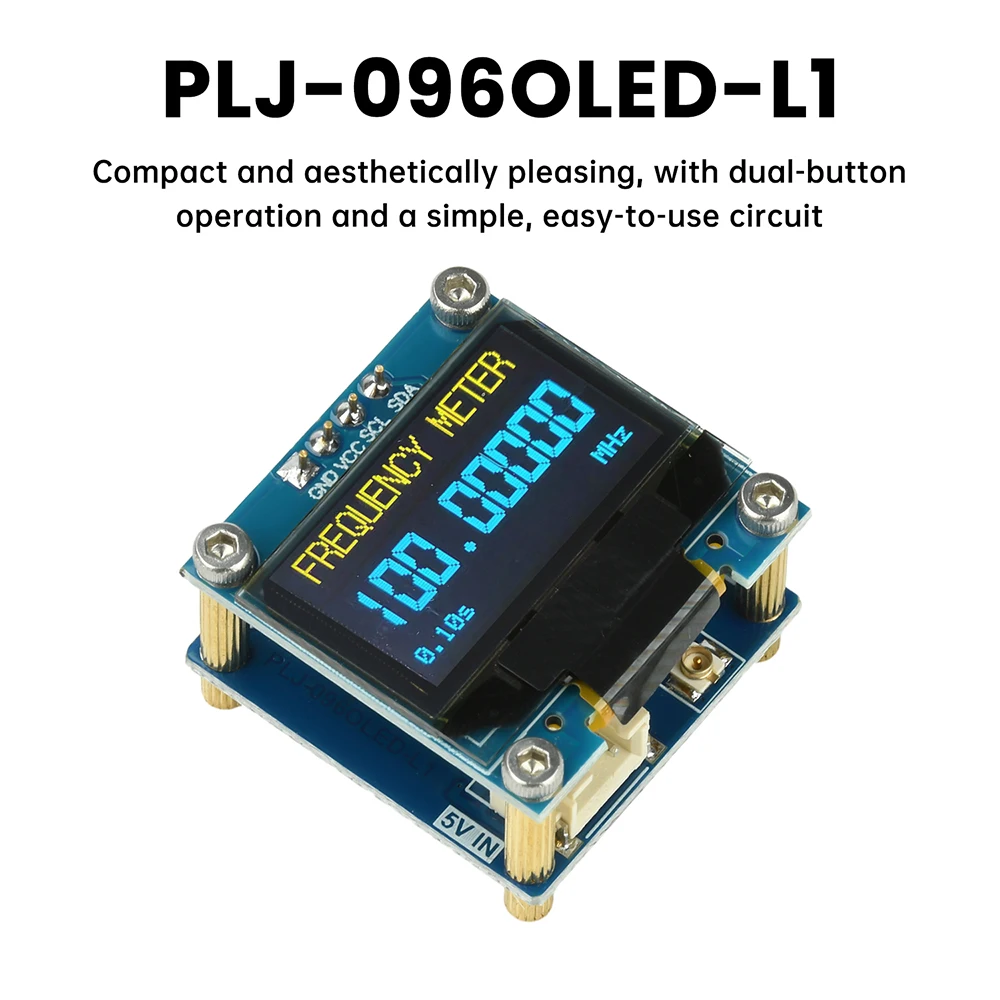

1.Dimensioni piccole e belle, funzionamento a doppio pulsante, circuito semplice e facile da usare

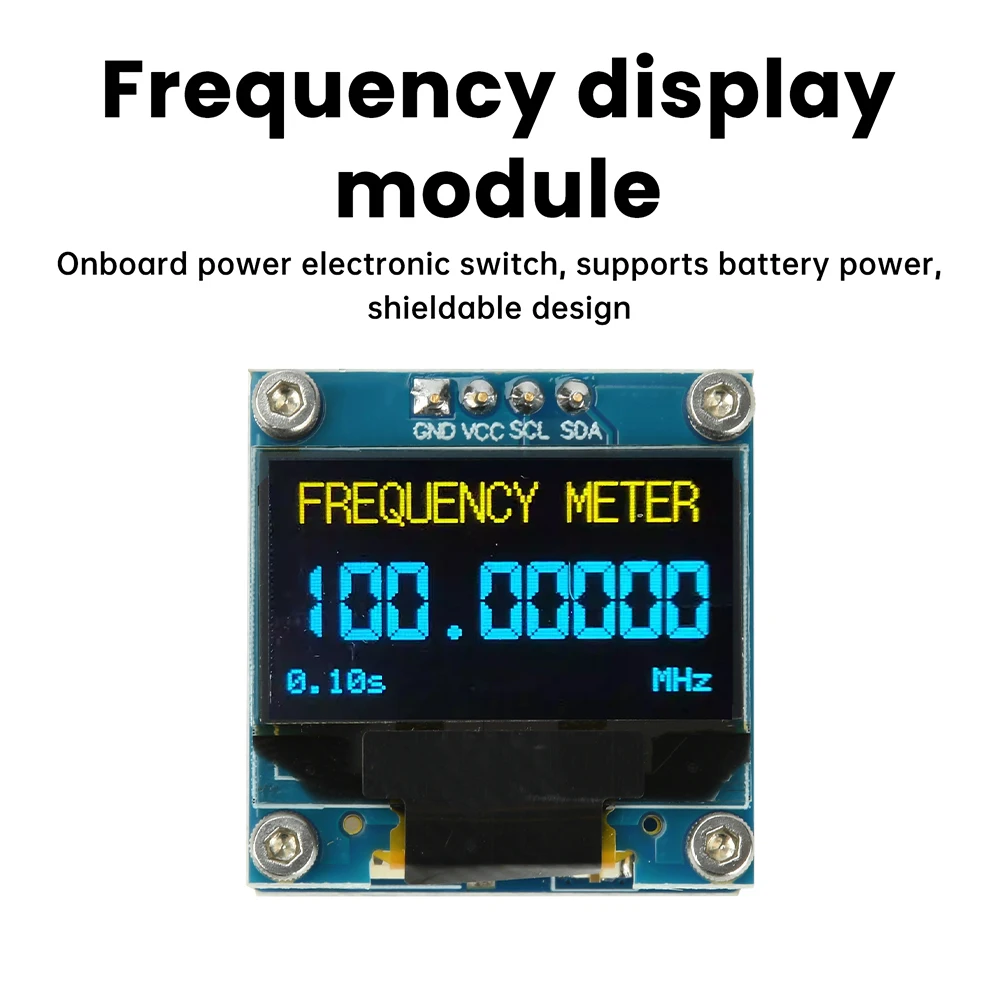

2.Interruttore elettronico di alimentazione integrato, supporta l’alimentazione a batteria, può essere schermato

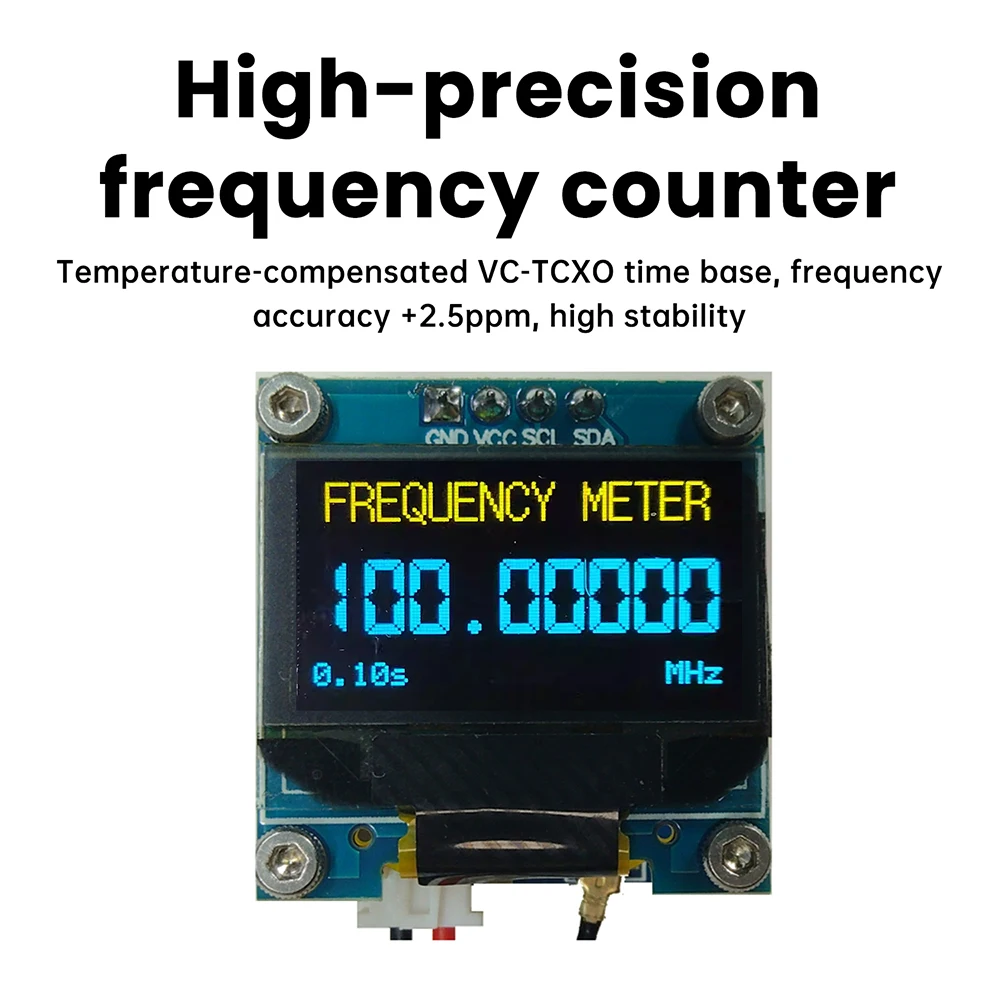

3.Base temporale VC-TCXO con compensazione della temperatura, precisione della frequenza ± 2,5 ppm, elevata stabilità

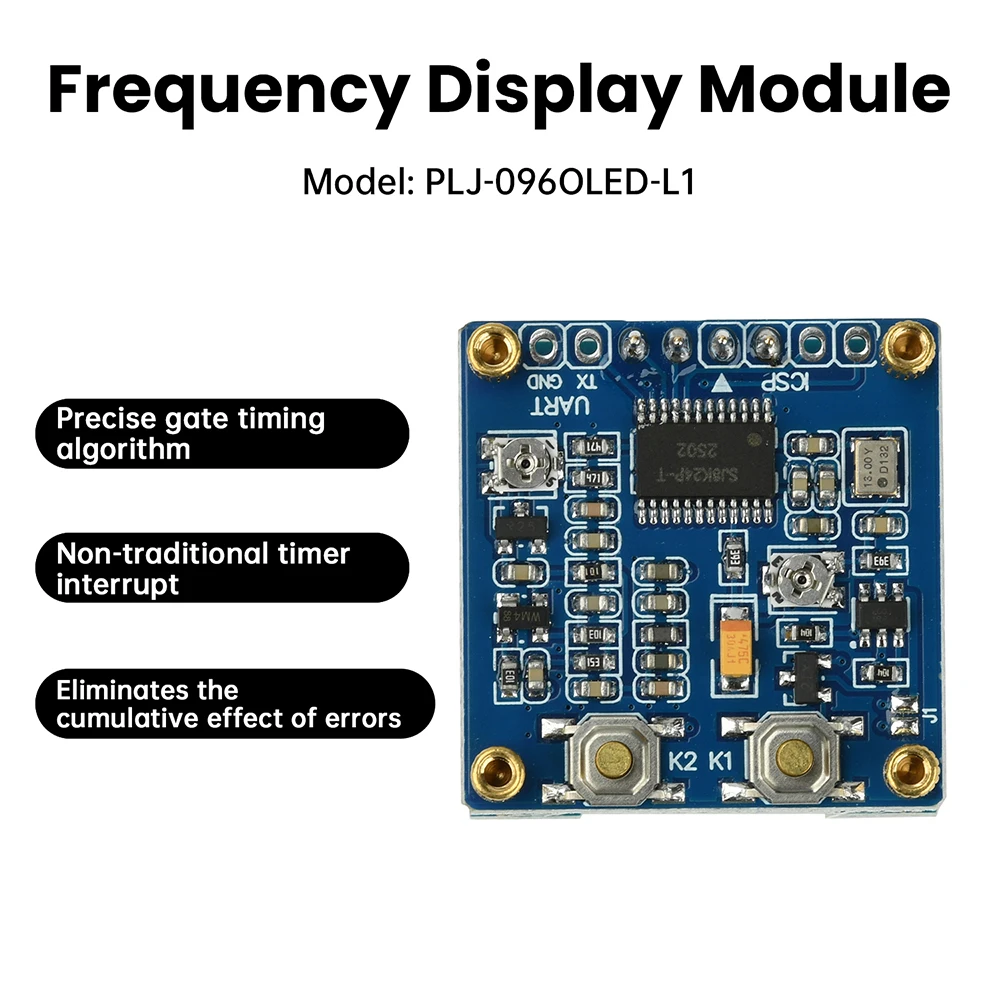

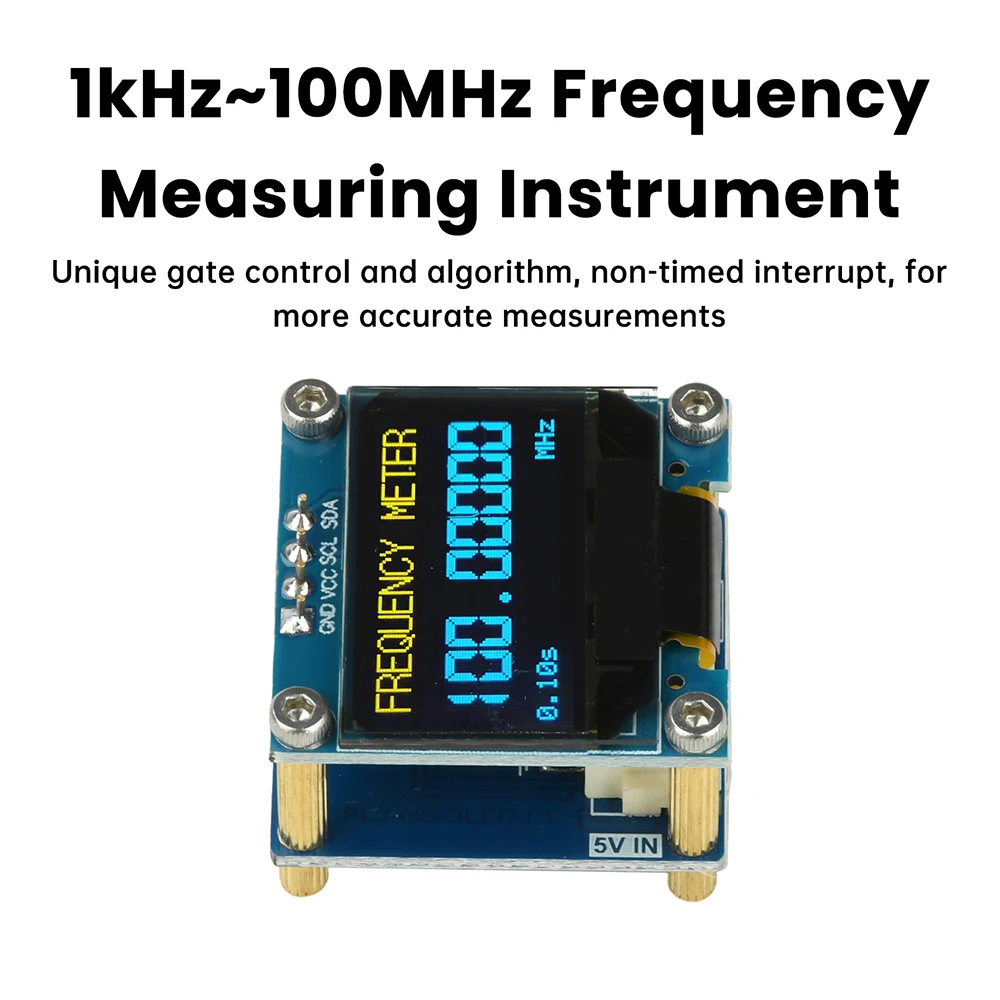

4.Controllo e algoritmo unici del cancello, interruzione non temporizzata, misurazione più accurata

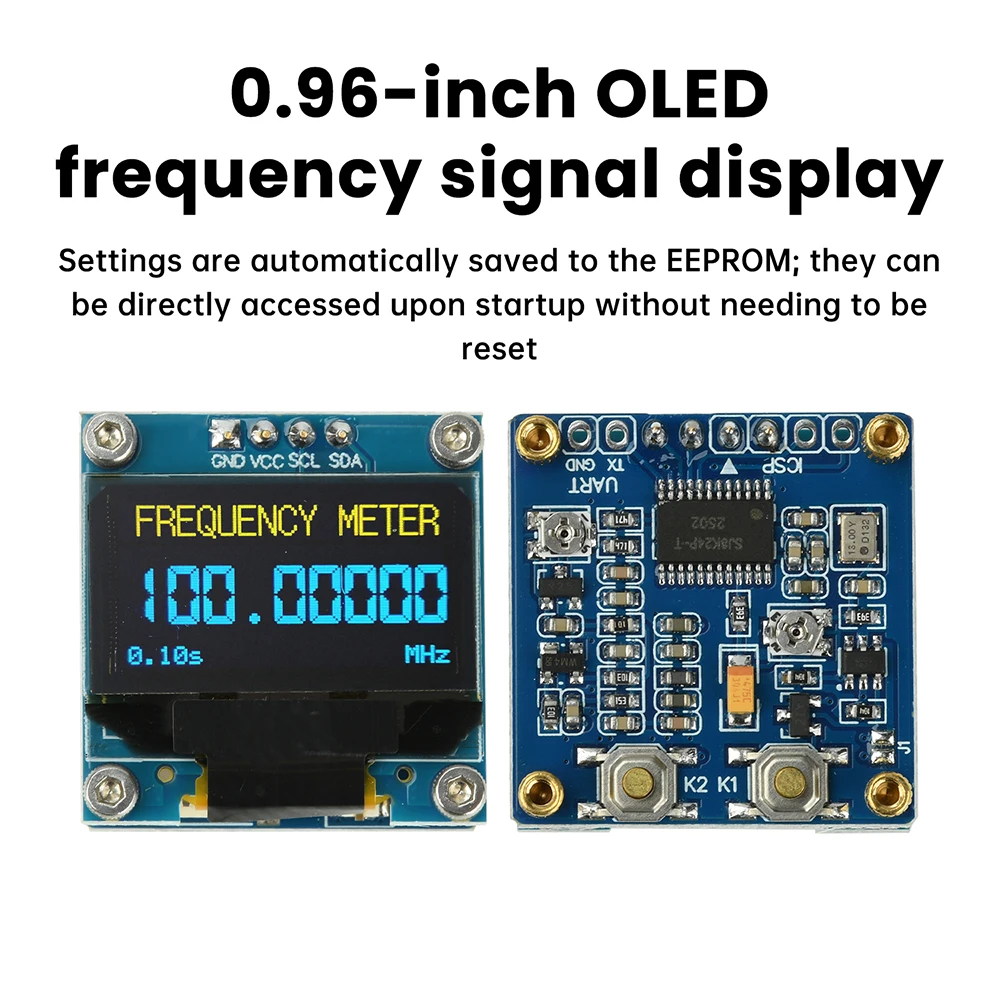

5.Configura il salvataggio automatico della EEPROM, chiama direttamente all’avvio senza ripristinarlo

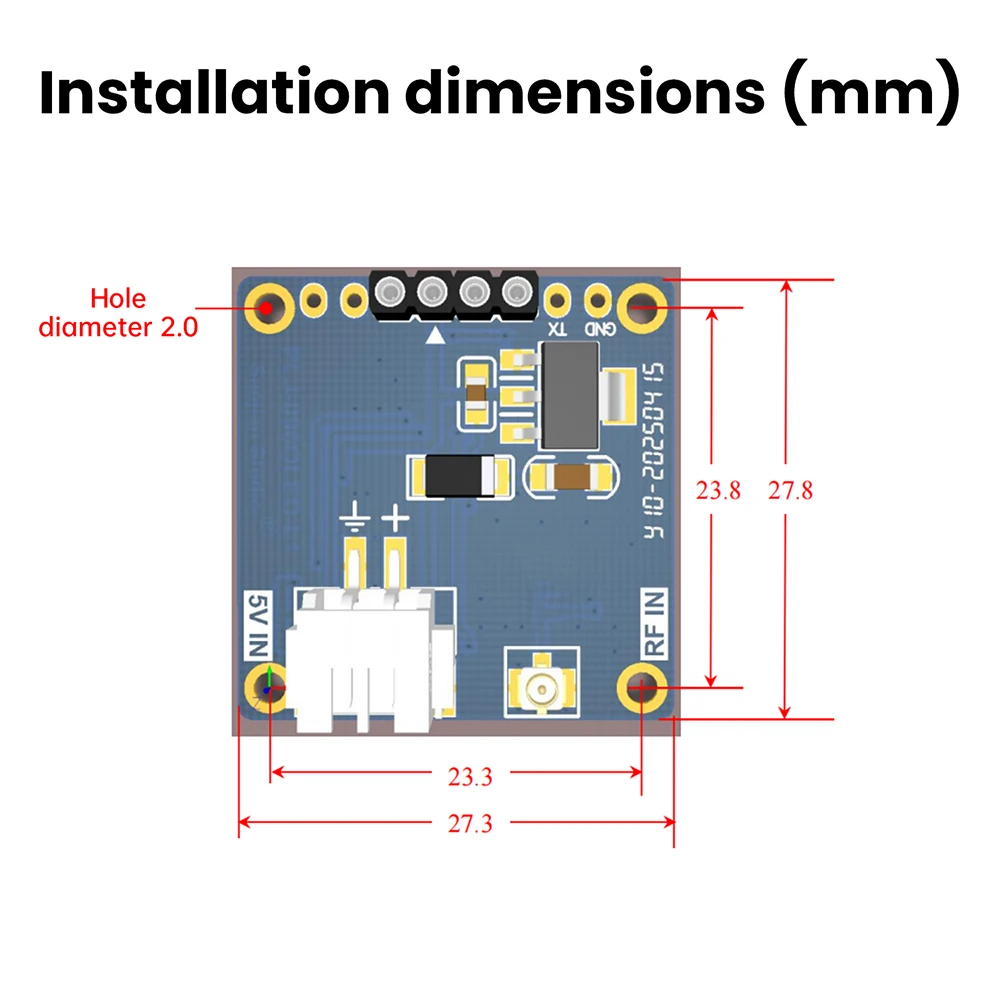

Parametri del prodotto:

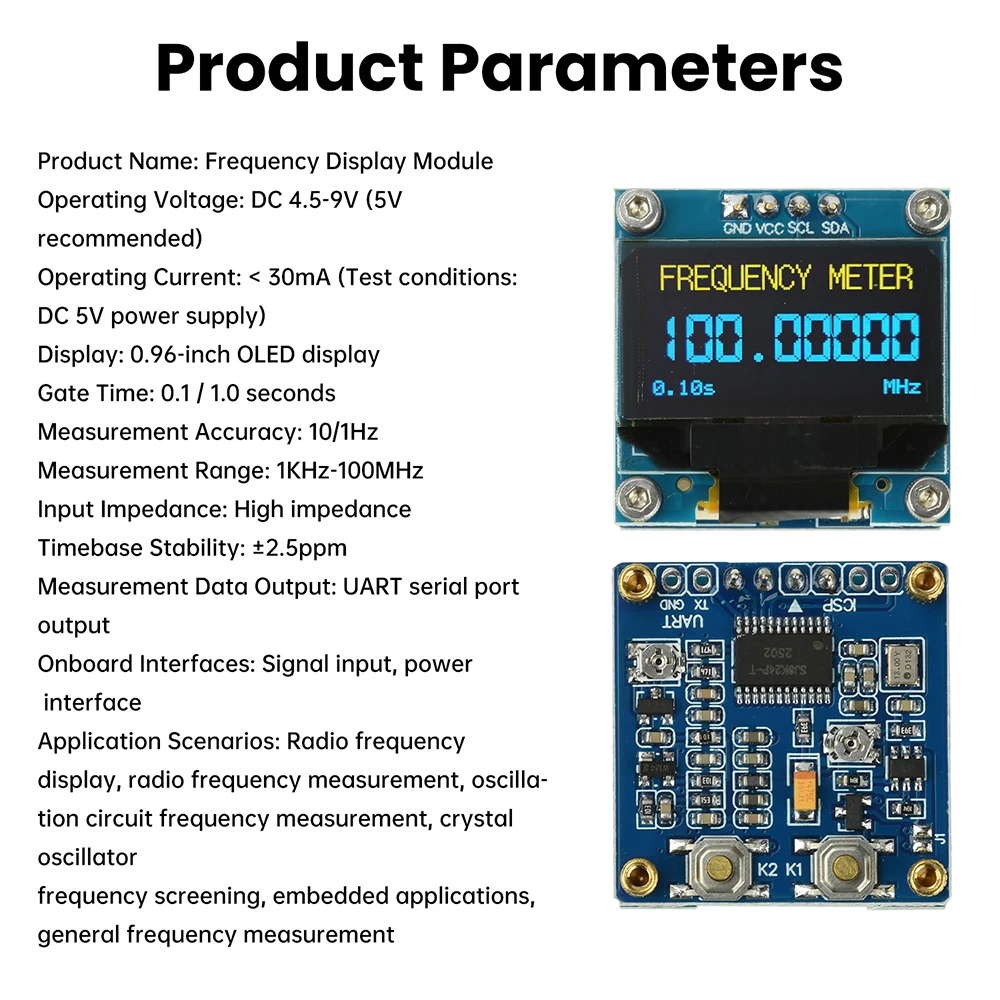

Nome prodotto: modulo di visualizzazione della frequenza

Tensione di funzionamento: DC 4,5-9 V (si consiglia di utilizzare 5 V)

Corrente di lavoro: <30 mA (condizioni di test: alimentazione DC 5 V)

Schermo: display OLED da 0,96 pollici

Tempo del cancello: 0,1/1,0 secondi

Precisione della misurazione: 10/1Hz

Intervallo di misurazione: da 1 KHz a 100 MHz

Impedenza di ingresso: alta impedenza

Stabilità della base temporale: ± 2,5 ppm

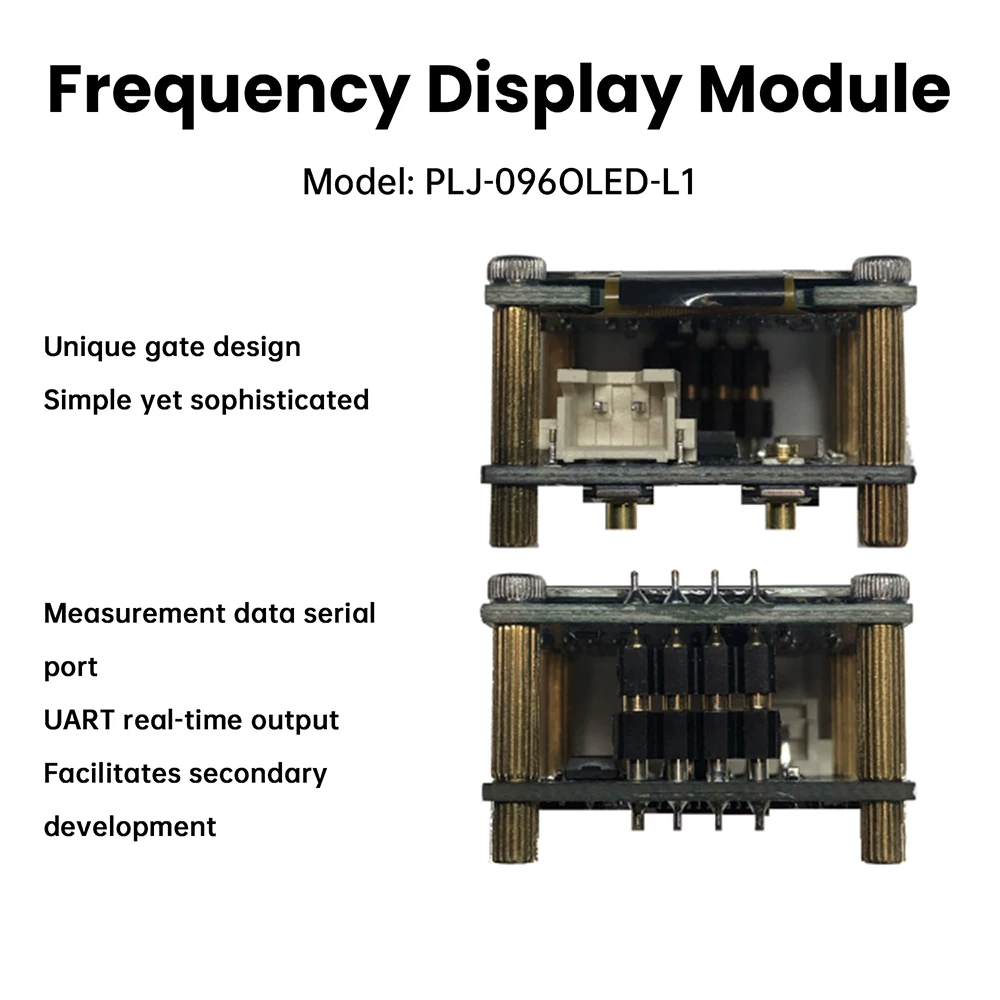

Uscita dati di misurazione: uscita porta seriale UART

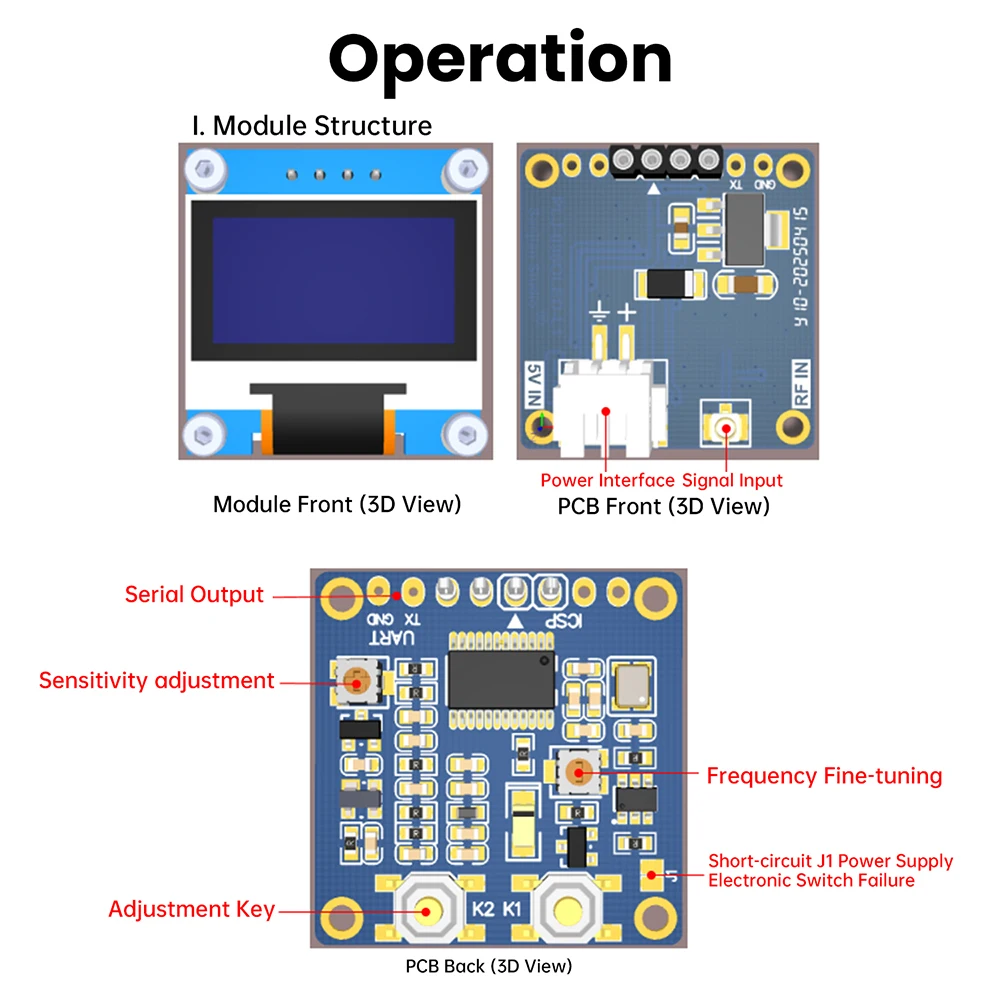

Interfaccia integrata: ingresso segnale, interfaccia di alimentazione

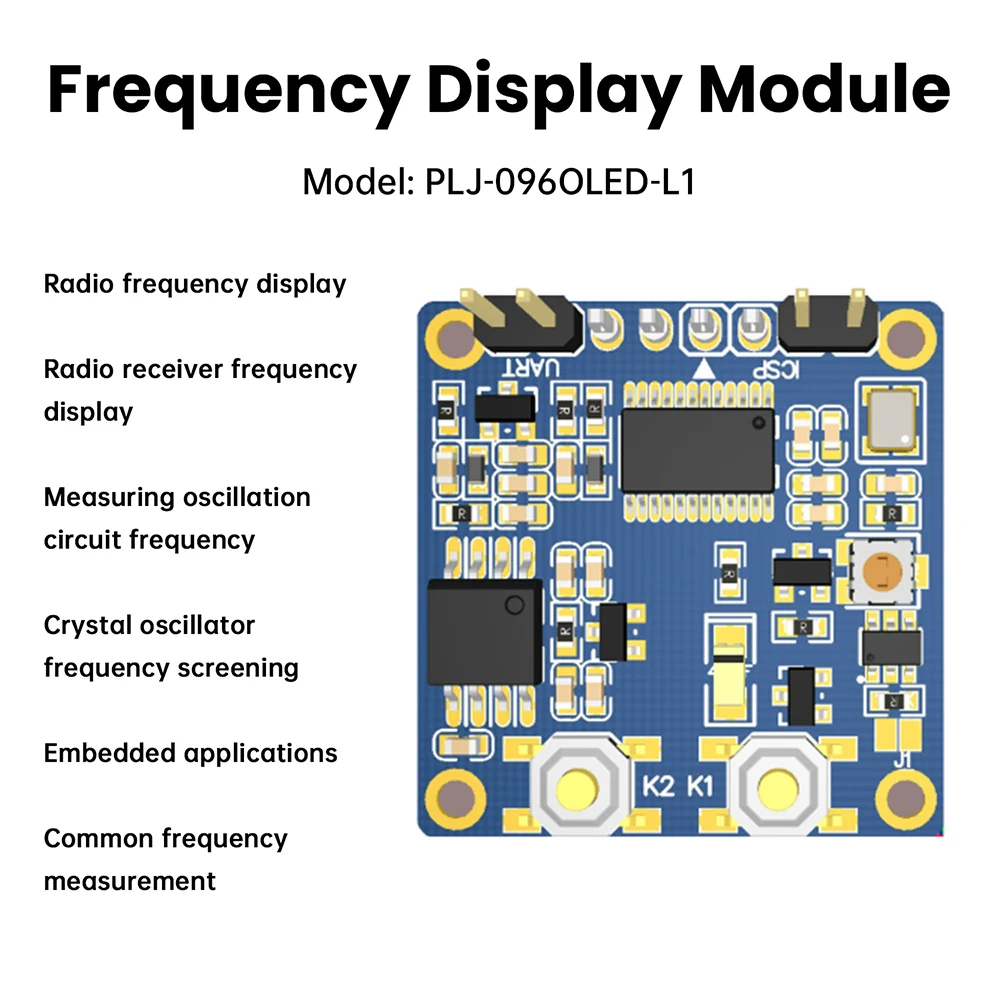

Scenari applicativi: visualizzazione della radiofrequenza, misurazione della radiofrequenza, misurazione della frequenza del circuito di oscillazione, screening della frequenza dell’oscillatore a cristallo, applicazioni integrate, misurazione della frequenza convenzionale


Descrizione:

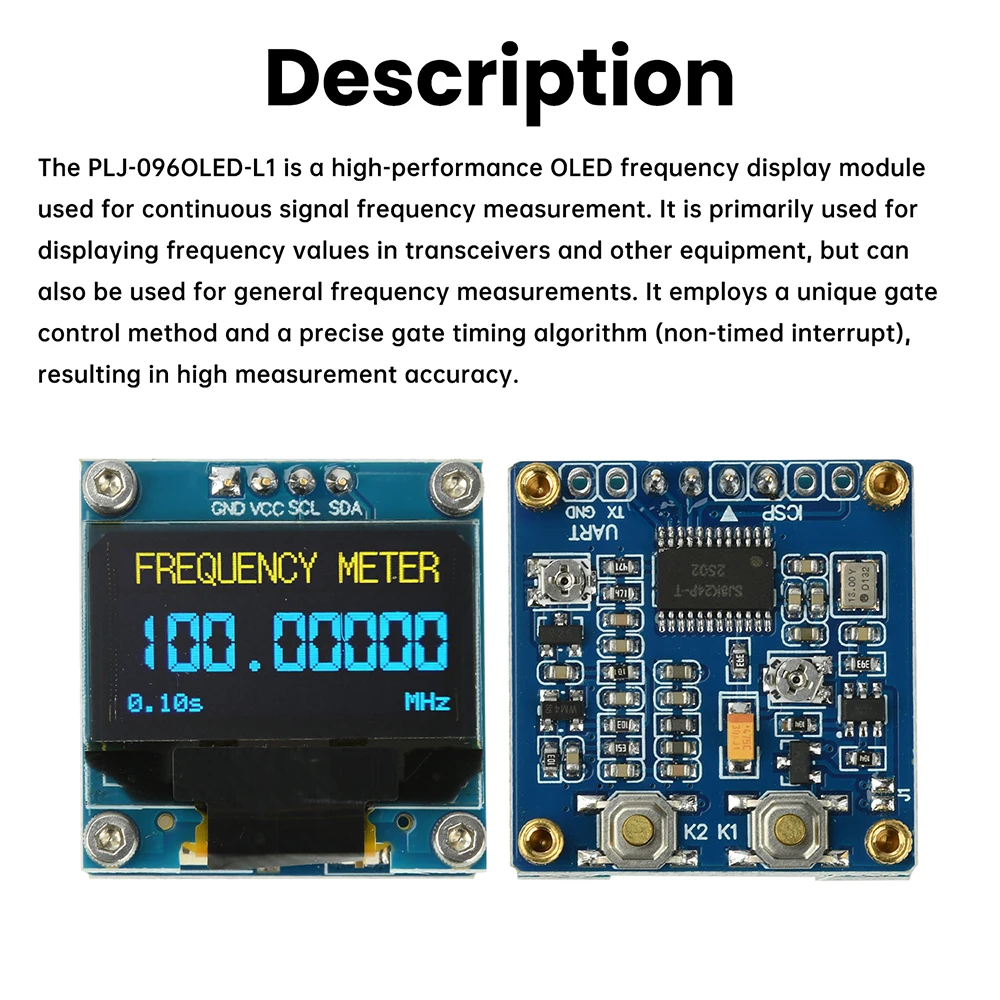

PLJ-096OLED-L1 è un modulo di visualizzazione della frequenza OLED conveniente utilizzato per la misurazione continua della frequenza del segnale.Viene utilizzato principalmente per visualizzare i valori di frequenza di dispositivi come ricetrasmettitori e può essere utilizzato anche per la misurazione della frequenza convenzionale.Adottando un metodo unico di controllo del cancello e un preciso algoritmo di temporizzazione del cancello (interruzione non temporizzata), la precisione della misurazione è elevata.

Note:

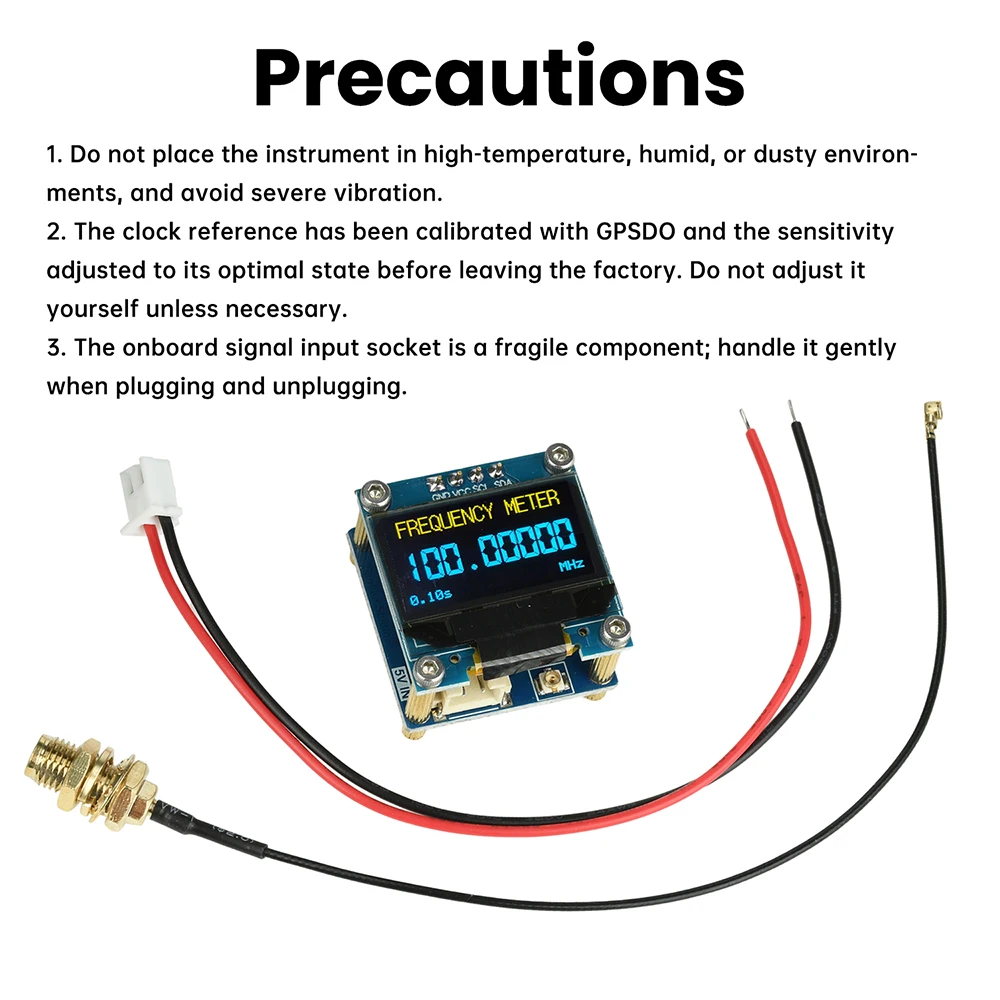

1.Non posizionare lo strumento in un ambiente ad alta temperatura, umido o polveroso e prevenire forti vibrazioni

2.Il riferimento dell’orologio di questa macchina è stato calibrato con GPSDO prima di lasciare la fabbrica e la sensibilità è stata regolata al miglior stato.Non regolarlo da solo a meno che non sia necessario

3.La presa di ingresso del segnale integrata è un componente vulnerabile e l’azione di scollegamento e collegamento della spina dovrebbe essere delicata

Utilizzare domande e risposte:

Questo modulo interferisce con il ricetrasmettitore?

Risposta: È impossibile dire che non ci sono interferenze.Microcontrollori, oscillatori a cristallo e altri dispositivi emetteranno radiazioni nel mondo esterno, ma l’intensità non sarà troppo elevata.Durante il processo di progettazione sono state prese misure.Inoltre, la distanza tra il modulo e i componenti sensibili del ricetrasmettitore, così come le caratteristiche del ricetrasmettitore, sono tutte correlate a determinati fattori.Se si verificano interferenze, provare a modificare la posizione di installazione di questo modulo o installare la schermatura.

Qual è il motivo della visualizzazione instabile dei valori di frequenza?

Risposta: Innanzitutto è necessario garantire che la qualità del segnale di ingresso (forza, stabilità, ecc.)soddisfa i requisiti minimi di questo modulo (vedi parametri tecnici).In secondo luogo, è necessario prestare attenzione a garantire la qualità dell’alimentatore.L’ondulazione non deve essere troppo grande oppure può essere migliorata regolando la sensibilità e regolando le resistenze.

Perché c’è una fluttuazione di lettura irregolare quando il segnale di misurazione non è collegato?

Risposta: controlla innanzitutto se l’ondulazione di potenza che fornisce questo modulo è troppo grande, quindi controlla se sono presenti altre forti radiazioni di segnale attorno a questo modulo.

Lista di spedizione:

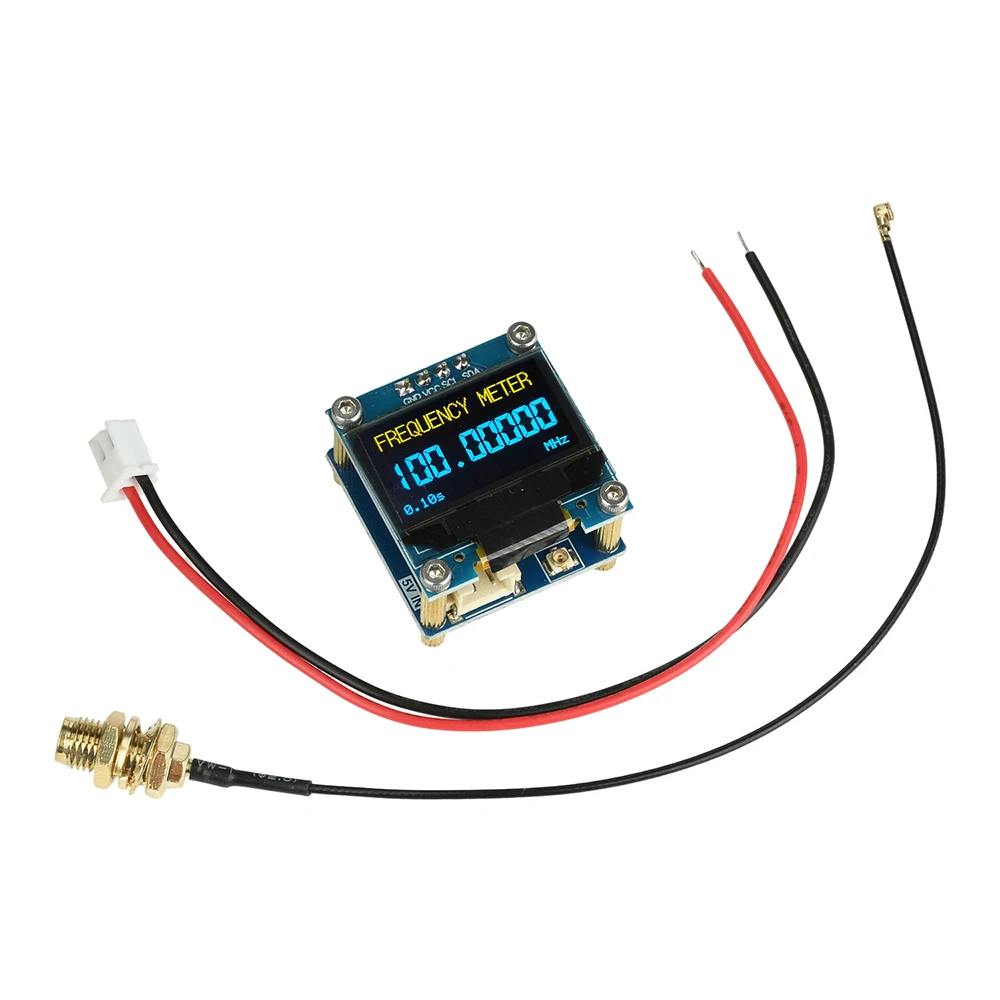

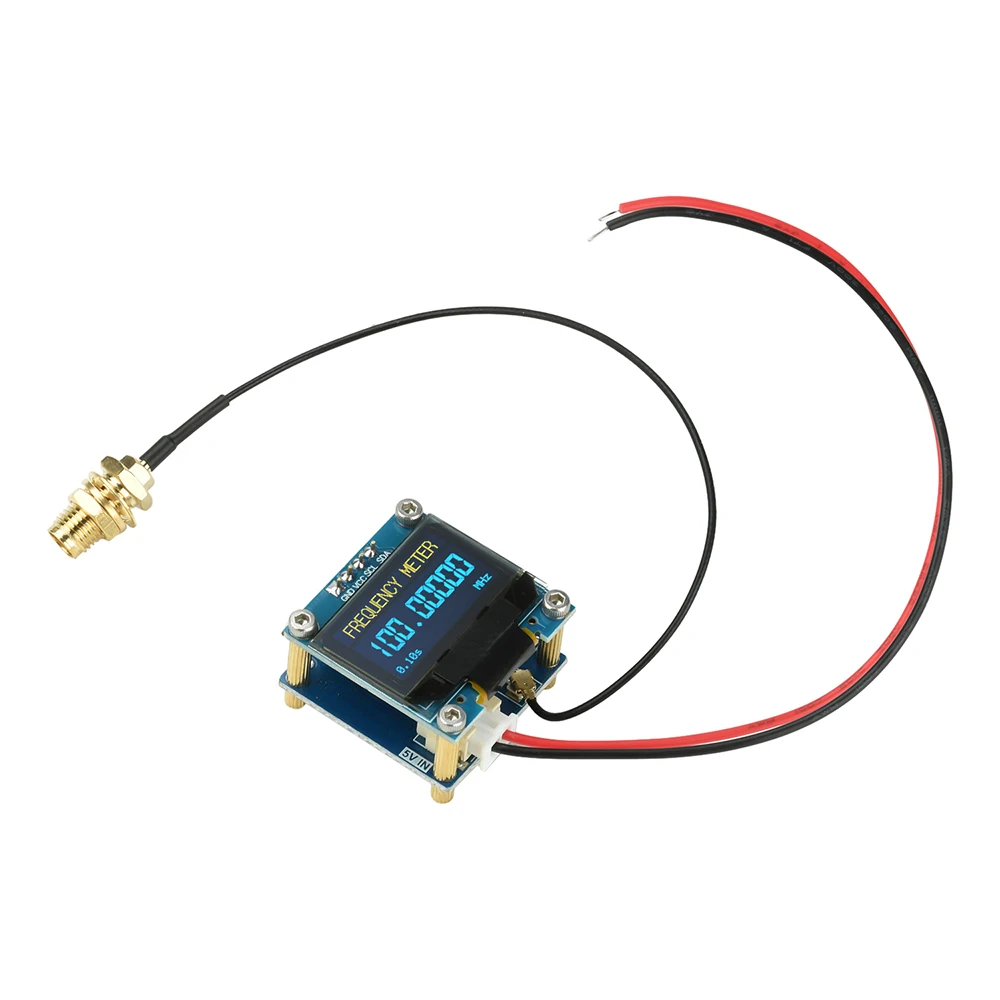

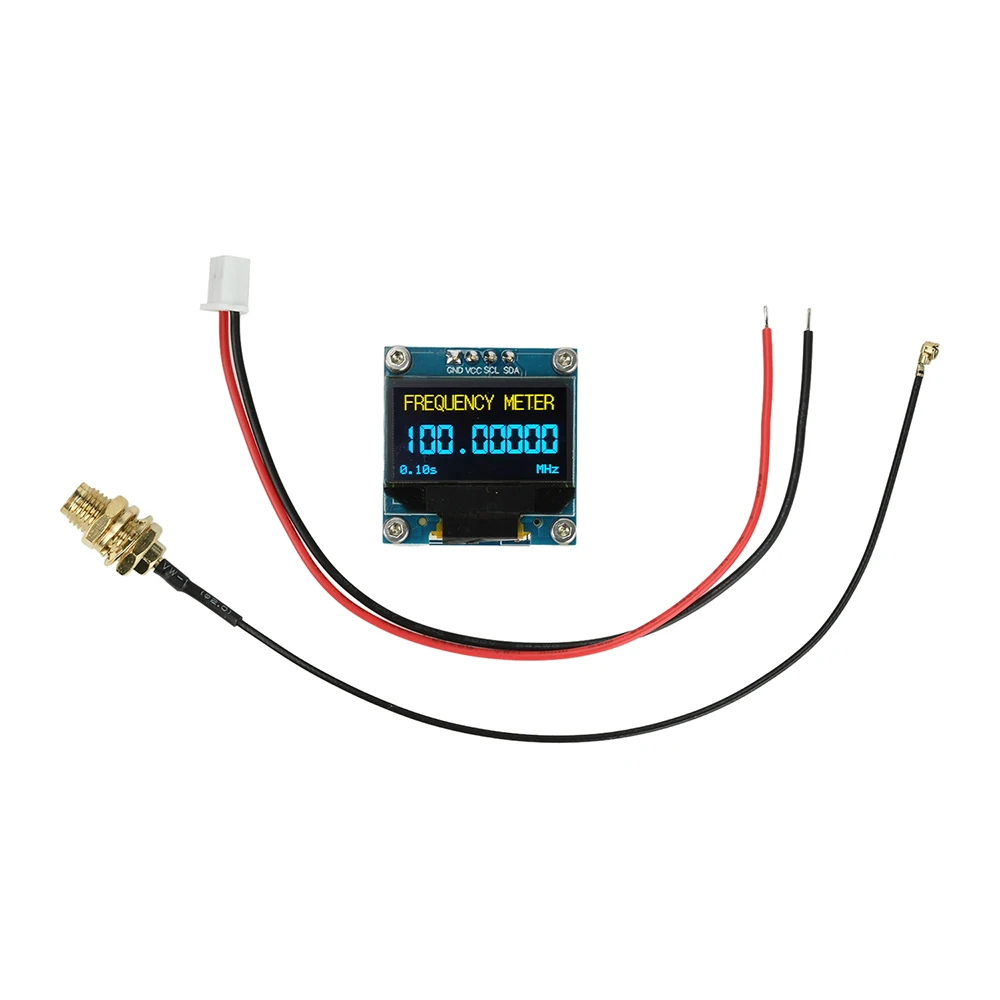

Modulo x1

Linea di collegamento del segnale x1

Cavo di collegamento di alimentazione x1
