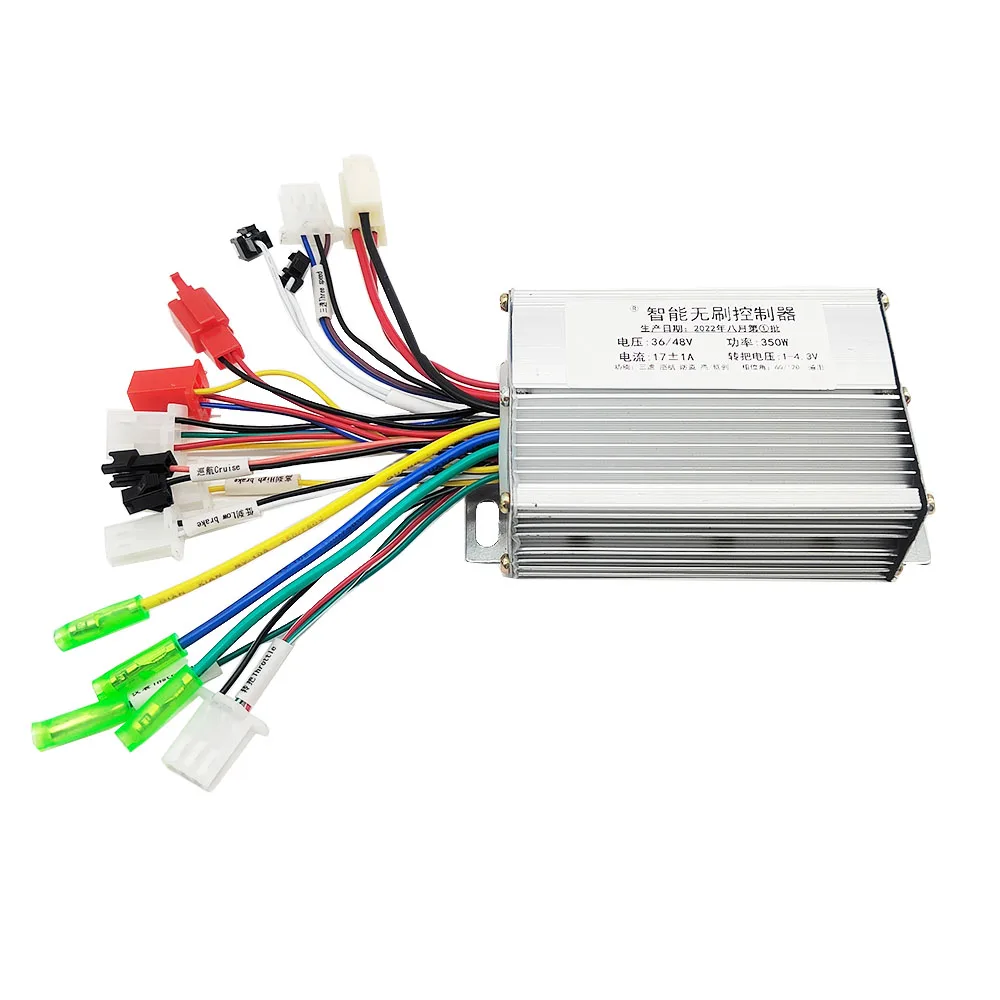

Tensione nominale: 36 V/48 V
Bassa tensione: 31 V/42 V± 0,5 V
Potenza nominale: 350 W
Corrente limite: 17 A
1.linea del contatore
2. linea motore
Linea a 3,3 velocità
4.Linea di allarme antifurto
5.linea di autoapprendimento
6.linea Hall
7.linea dell’acceleratore
8. freno basso
9.Linea elettrica antifurto
10.Linea di velocità di crociera
11.batteria (batteria a 2 fili rossi +, batteria nera -)
12. freno alto
può.collegare la linea del motore (colore al colore)
二. collegare la linea della batteria (2 fili rossi: batteria +, nero: batteria-)
三. collegare la linea dell’acceleratore del controller (colore al colore)
四. collegare la linea Hall (se il motore è senza linea Hall, non è necessario collegarsi)
.draiando le due linee di autoapprendimento, la ruota avvierà o si invertirà.
(1.se si avvicina, separa la linea di autoapprendimento.
2.Se la ruota è invertita, separare la linea di autoapprendimento.Agganciare nuovamente la linea di autoapprendimento, se si avvicina, separare la linea di autoapprendimento.)
.altre funzioni possono essere collegate secondo necessità.
