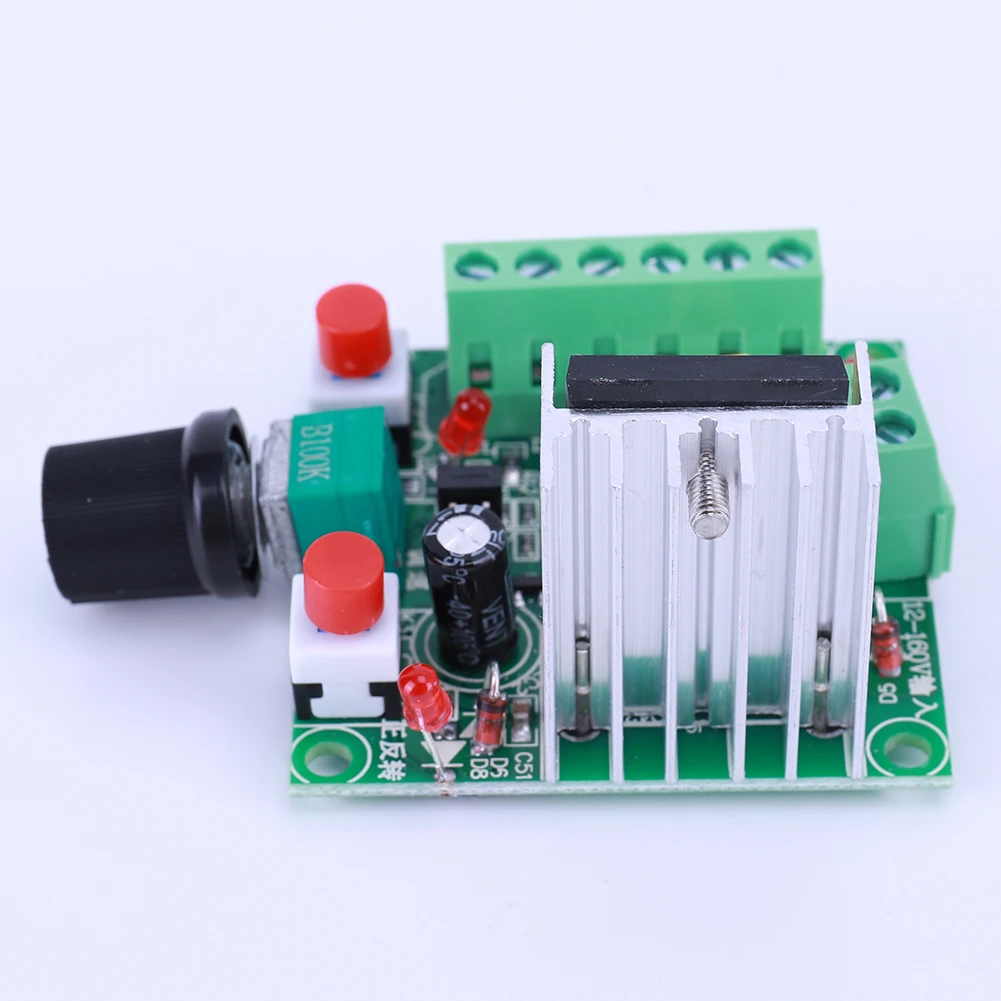

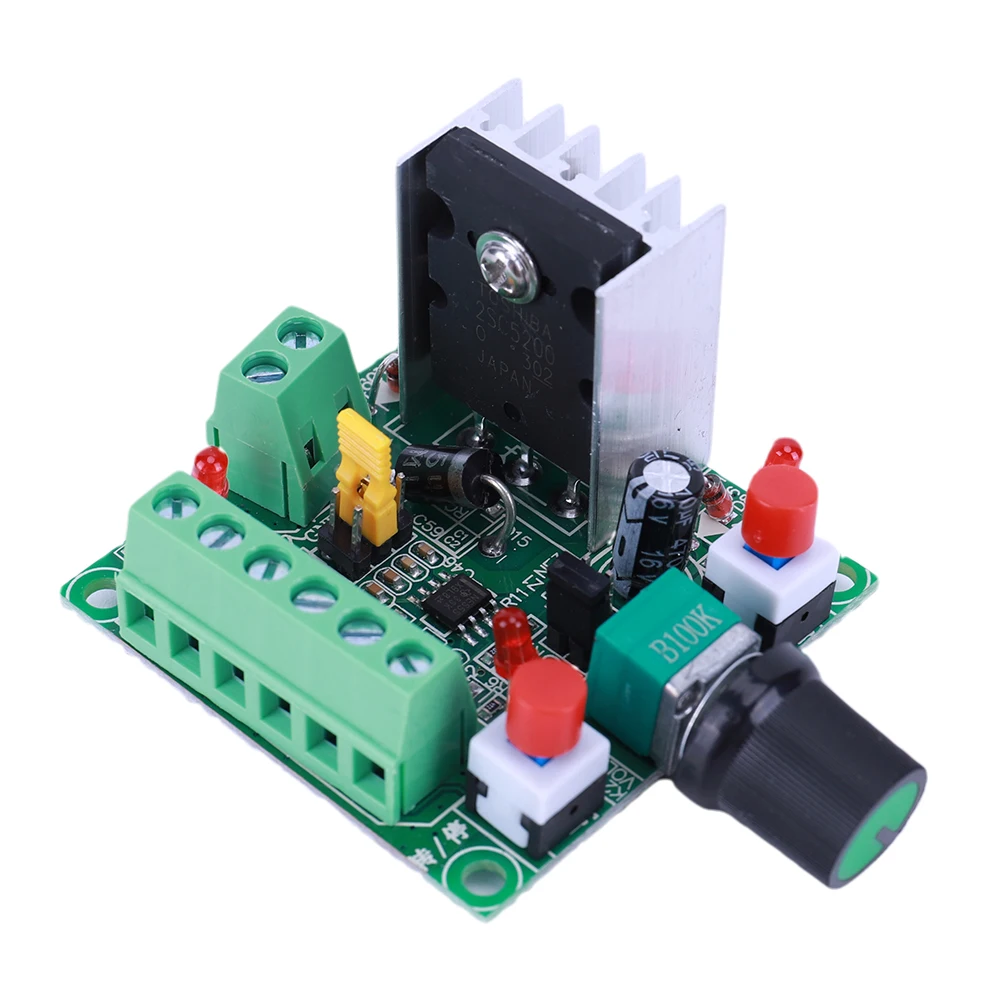

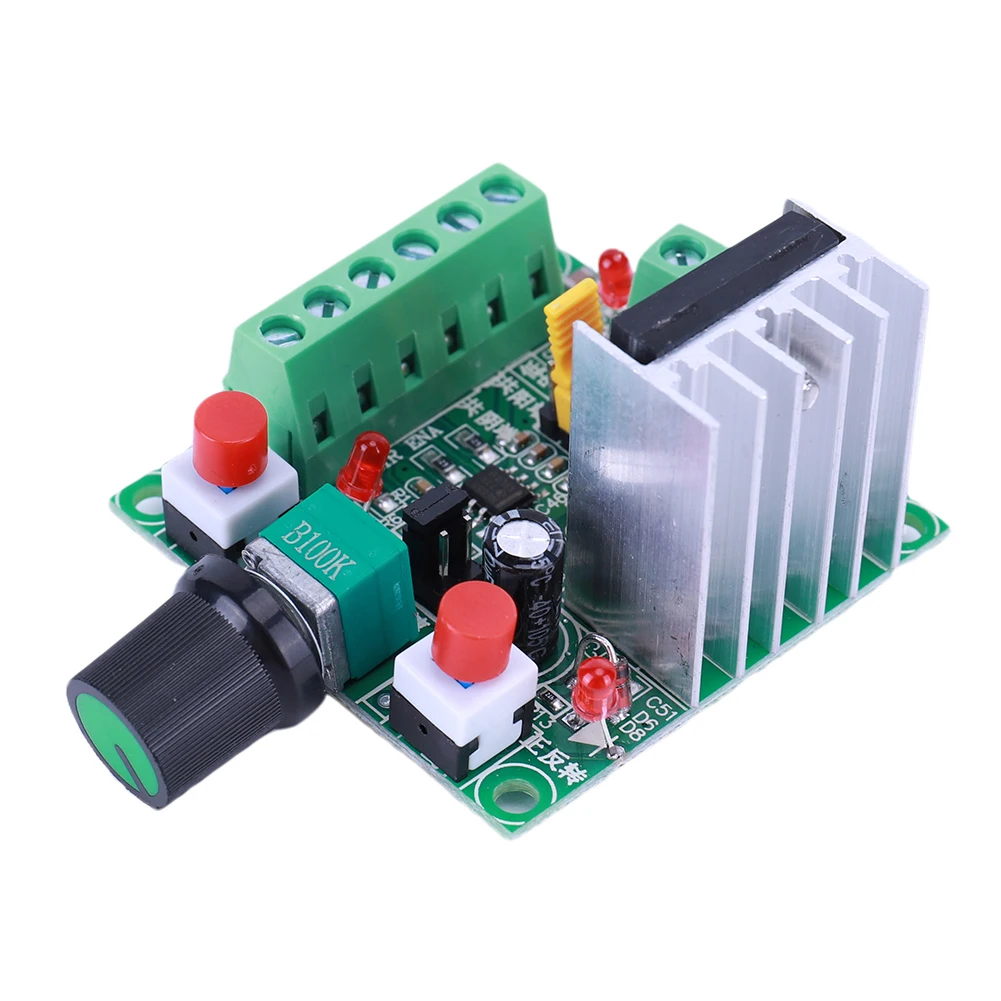

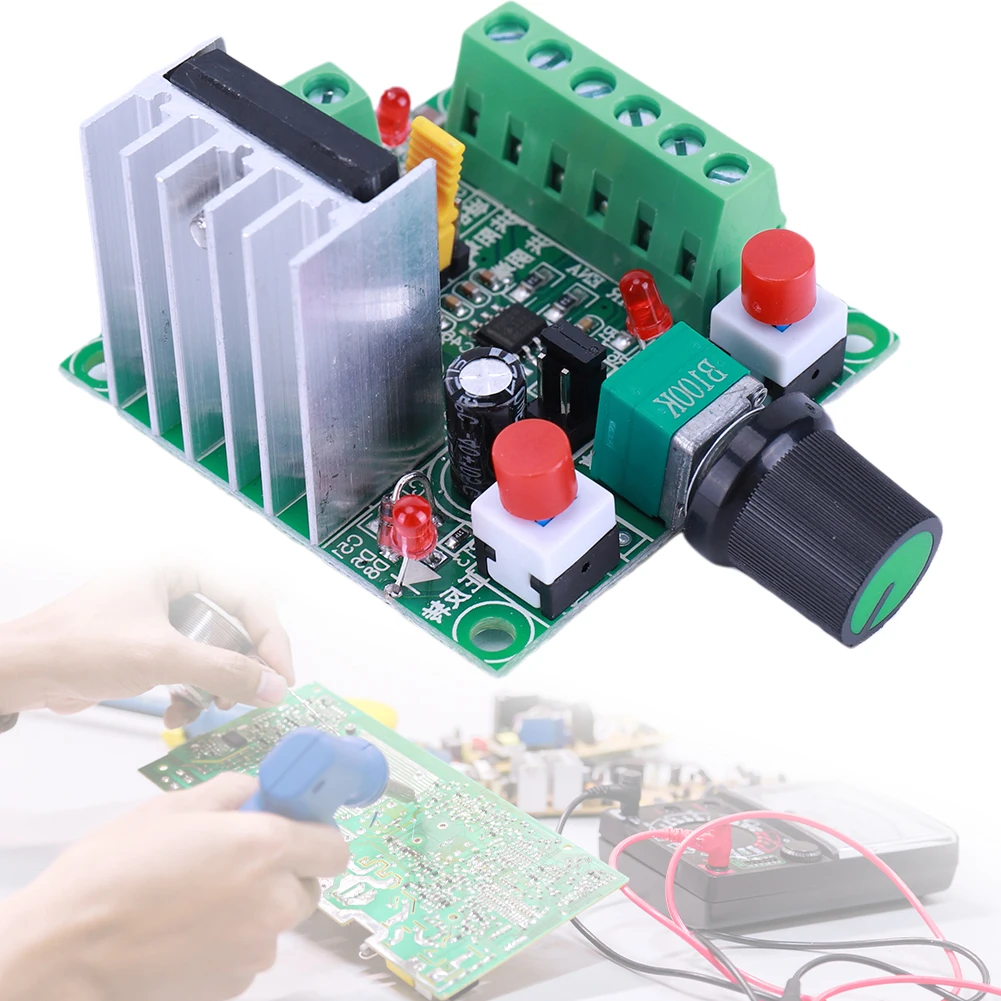

Controller driver motore passo-passo Regolazione frequenza regolabile Azionamento motore passo-passo Controller semplice Modulo generatore di segnali a impulsi

Motore passo-passo Controller semplice Regolazione della frequenza regolabile Controller motore passo-passo Controller di generazione singola PWM a impulsi

Caratteristica:

1.Piattaforma di controllo versatile e facile:Questo controller del driver del motore passo-passo, se combinato con un driver passo-passo, un motore passo-passo e un alimentatore CC, forma una piattaforma di controllo semplice ed efficiente.Fornisce una soluzione completa per il controllo dei motori passo-passo, offrendo praticità e facilità d’uso.
2.Generazione del segnale PWM:Il controller della scheda di velocità del driver del motore passo-passo include una funzione di generazione del segnale PWM integrata.Regolando il ponticello sulla scheda, è possibile impostare facilmente la modalità di lavoro, con la modalità predefinita è la generazione del segnale a frequenza degli impulsi.Questa caratteristica migliora la precisione e la flessibilità del controllo del motore.
3.Opzioni di frequenza selezionabili:Il semplice controller di azionamento del motore passo-passo offre tre opzioni di frequenza: alta, media e bassa.Utilizzando i ponticelli forniti, gli utenti possono selezionare la gamma di frequenza desiderata in base alle loro esigenze specifiche.Le gamme di frequenza disponibili sono circa alte (5,8 KHz – 127 kHz), medie (590 Hz – 15,8 kHz) e basse (82 Hz – 2,3 kHz), offrendo versatilità per varie applicazioni.
4.Comoda misurazione della frequenza:Il singolo controller di generazione PWM a impulsi consente la misurazione della frequenza ai terminali PUL e GND.Questa funzione consente agli utenti di misurare con precisione la frequenza dei segnali di impulso, facilitando un migliore controllo e monitoraggio delle prestazioni del motore passo-passo.
5.Ingresso e controllo di potenza flessibili:Il regolatore di velocità del generatore di segnale supporta due set di ingressi di alimentazione, ma è necessaria solo una connessione per il funzionamento.Può accettare un alimentatore da 15-160 V CC o un alimentatore da 5-12 V CC.Regolando di conseguenza la connessione di alimentazione, gli utenti possono facilmente controllare la direzione, l’avvio, l’arresto e la velocità del motore utilizzando i pulsanti integrati e il potenziometro di regolazione della frequenza.

Specifica:
Origine: Cina continentale
Tipo di motore: motore passo-passo
Materiale: materiale misto

Il controller ha tre segnali di frequenza: alto, medio e basso, che possono essere selezionati con i pin del ponticello.I parametri di frequenza sono approssimativi:
Alto: 5,8 KHZ-127 KHZ
Medio: 590HZ-15,8KHZ
Basso: 82HZ-2,3KHZ

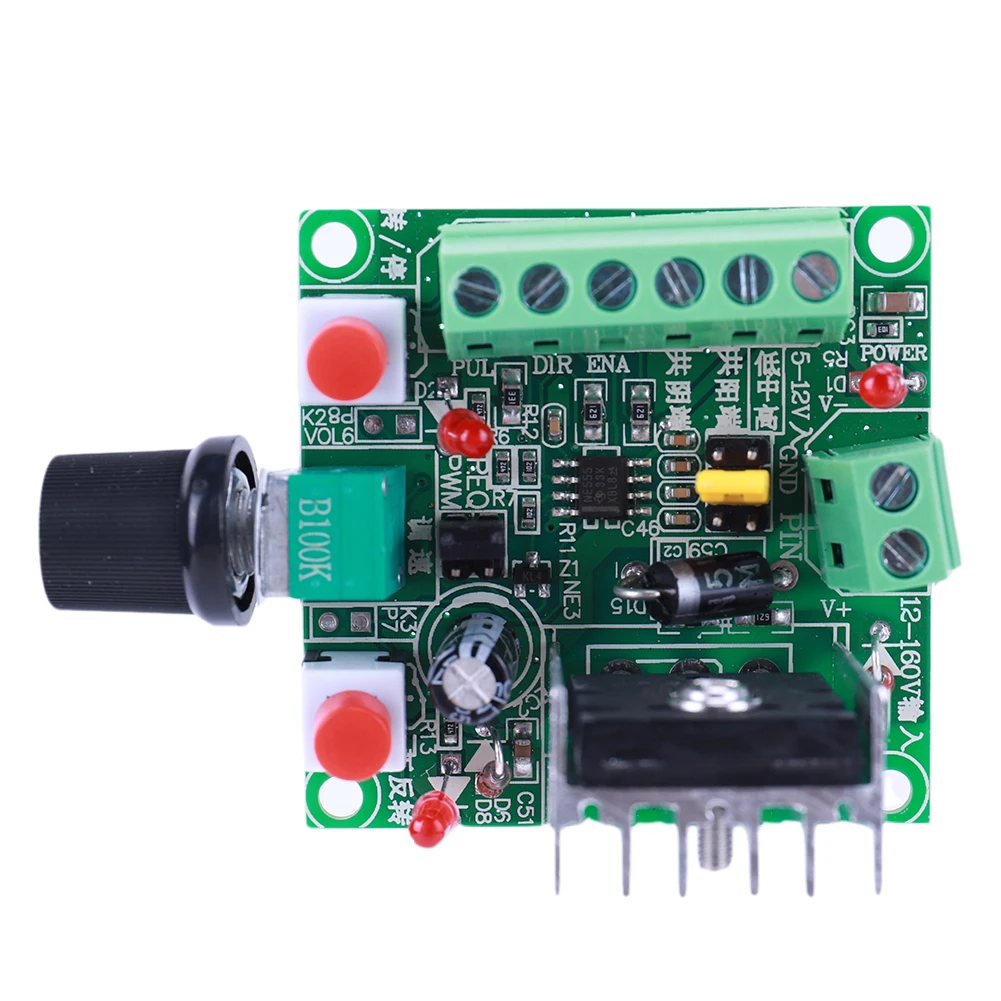

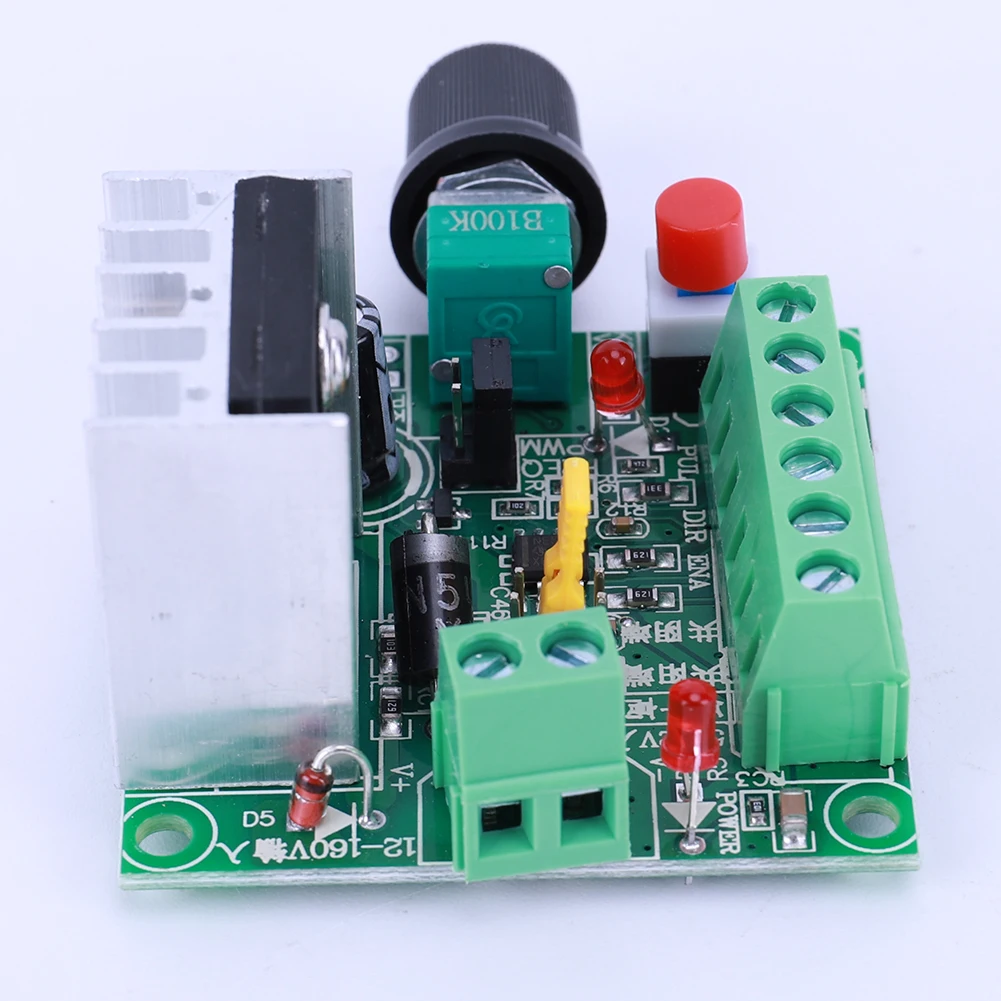

PUL+ e PUL- sono il positivo e il negativo dell’impulso; EN+ ed EN- sono il positivo e il negativo del terminale di abilitazione; DIR+ e DIR- sono il positivo e il negativo della direzione.Collega queste 6 linee alle 6 porte del driver corrispondenti a impulsi, direzione e abilitazione rispettivamente.Si noti che se è necessario utilizzare la funzione di avvio o arresto, il terminale di abilitazione ENA sul controller deve essere collegato al catodo comune o all’anodo comune del driver.
2 set di ingressi di alimentazione, 2 set devono essere collegati solo a un alimentatore.
Un gruppo è alimentato da CC 15-160 V CC.
L’altro set è 5-12 V CC.Se è alimentato da 5-12 V CC, collegare l’alimentatore positivo all’ingresso 5-12 V” e l’alimentatore negativo al “terminale catodo comune”.
4.La rotazione avanti e indietro e l’avvio e l’arresto del motore possono essere controllati tramite pulsanti.
5.La velocità del motore può essere controllata regolando il potenziometro per modificare la frequenza.
6.Si scopre che gli interruttori per la rotazione avanti e indietro e l’avvio e l’arresto del motore sono normali interruttori autobloccanti.

Nota:
A causa dei diversi monitor e degli effetti della luce, il colore effettivo dell’articolo potrebbe essere leggermente diverso da quello mostrato nelle immagini.Grazie!

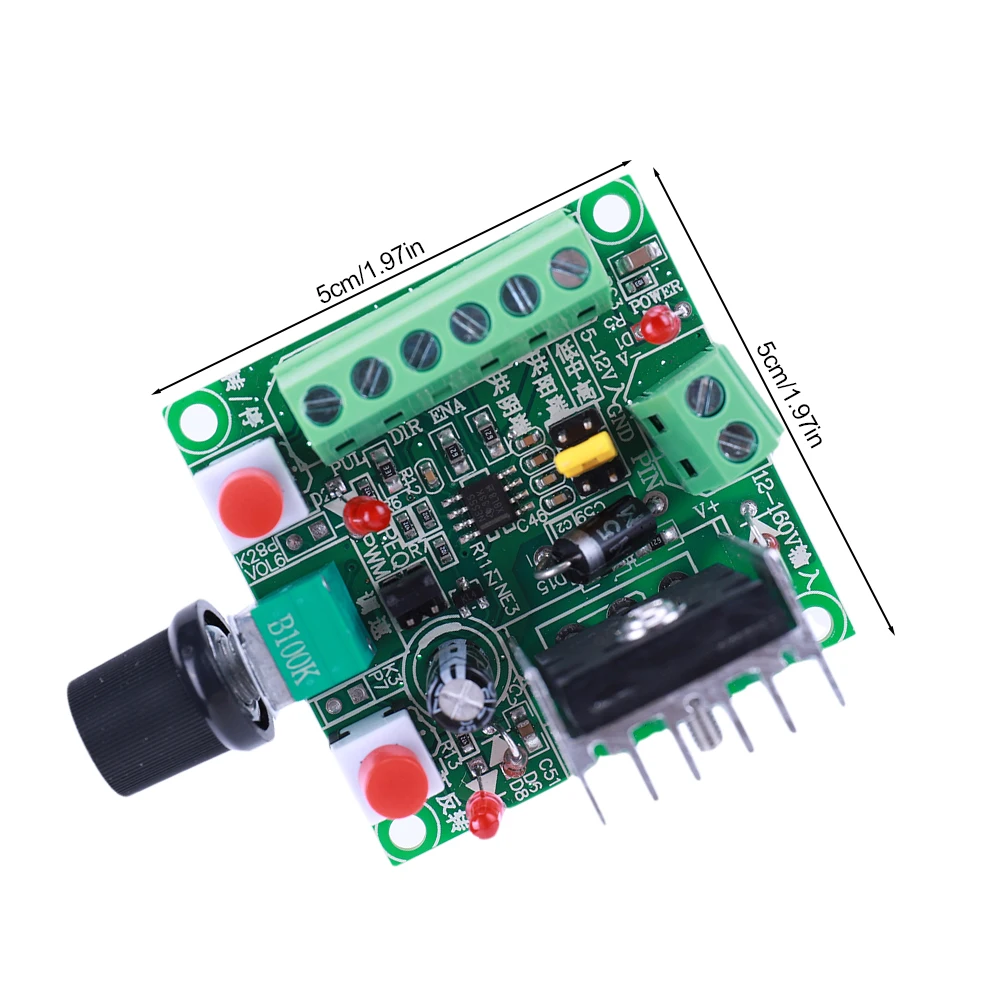

Si prega di consentire una deviazione di misurazione di 1-2 cm dovuta alla misurazione manuale.
