Note importanti
I controller brushless vengono utilizzati solo per i motori brushless, che sono cavi trifase + 5 o 6 cavi del sensore Hall.
Non adatto per motori a spazzole, che hanno solo 2 fili. Si prega di non ordinare questo controller per motori a spazzole.
L’impostazione predefinita del P03 di questo LCD può essere 36 V o 48 V, gli utenti devono impostare autonomamente la tensione della batteria dopo averla ricevuta.
L’impostazione predefinita del parametro P07 di questo LCD è 50 o 100. Se desideri una visualizzazione precisa della velocità o una visualizzazione anche quando si guida in folle in folle, regola il parametro P07 in base al parametro effettivo del tuo motore.
Si prega di leggere attentamente lo schema elettrico prima di ordinare, alcuni connettori non sono gli stessi poiché si tratta di un modello universale. È necessario cambiare i connettori manualmente.
Se non sei in grado di modificare i parametri autonomamente, ti preghiamo di non effettuare l’ordine, altrimenti non potremo soddisfare la tua richiesta.
Grazie.

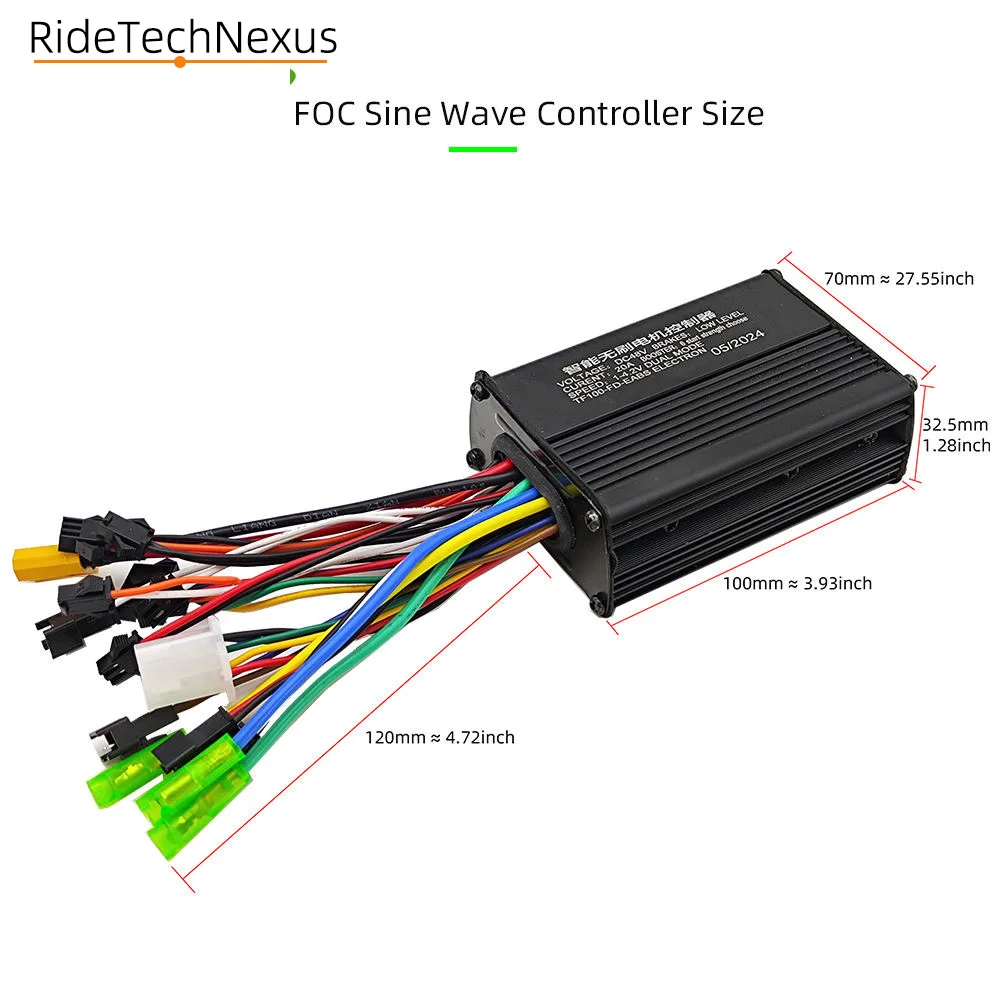

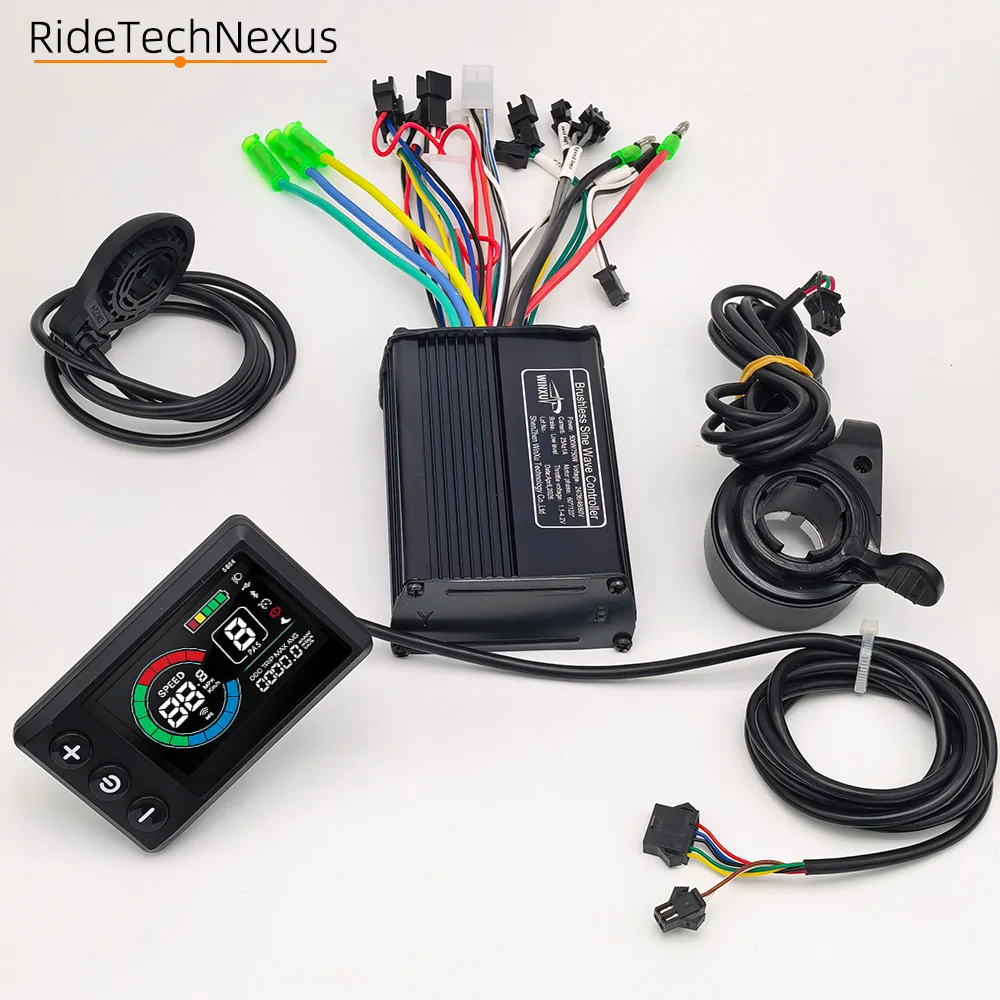

Controller FOC a Onda Sinusoidale 25A con Kit Display LCD a Colori S866
Caratteristiche del controller
★Azionamento a onda sinusoidale a bassa rumorosità
★Supporto multi-tensione
★Funzione motoria di autoapprendimento e abbinamento
★25A vera alta corrente
★Motore ad alta velocità
★Interfaccia di riserva per il limite di velocità
★Protocollo di comunicazione UART-No.2

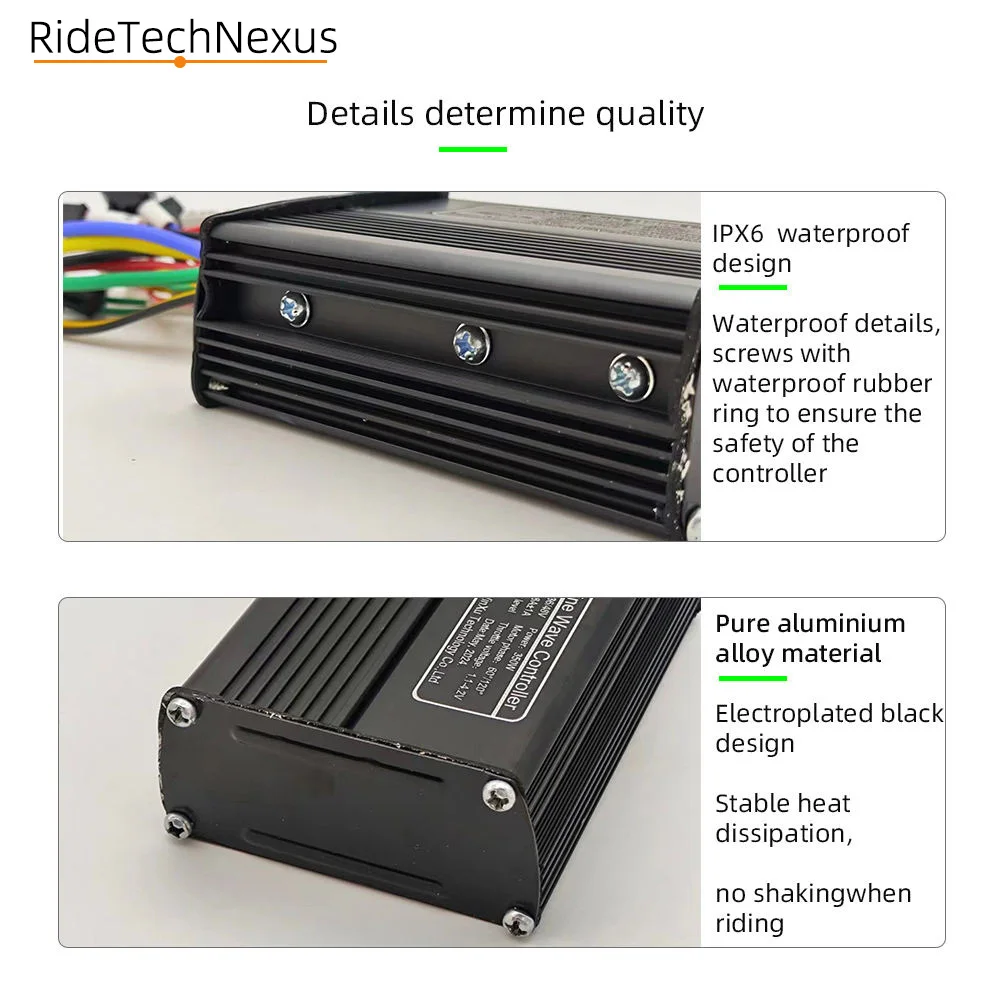

★Processo di placcatura in lega di alluminio per alloggiamento
★Interfaccia sensore di assistenza alla pedalata riservata

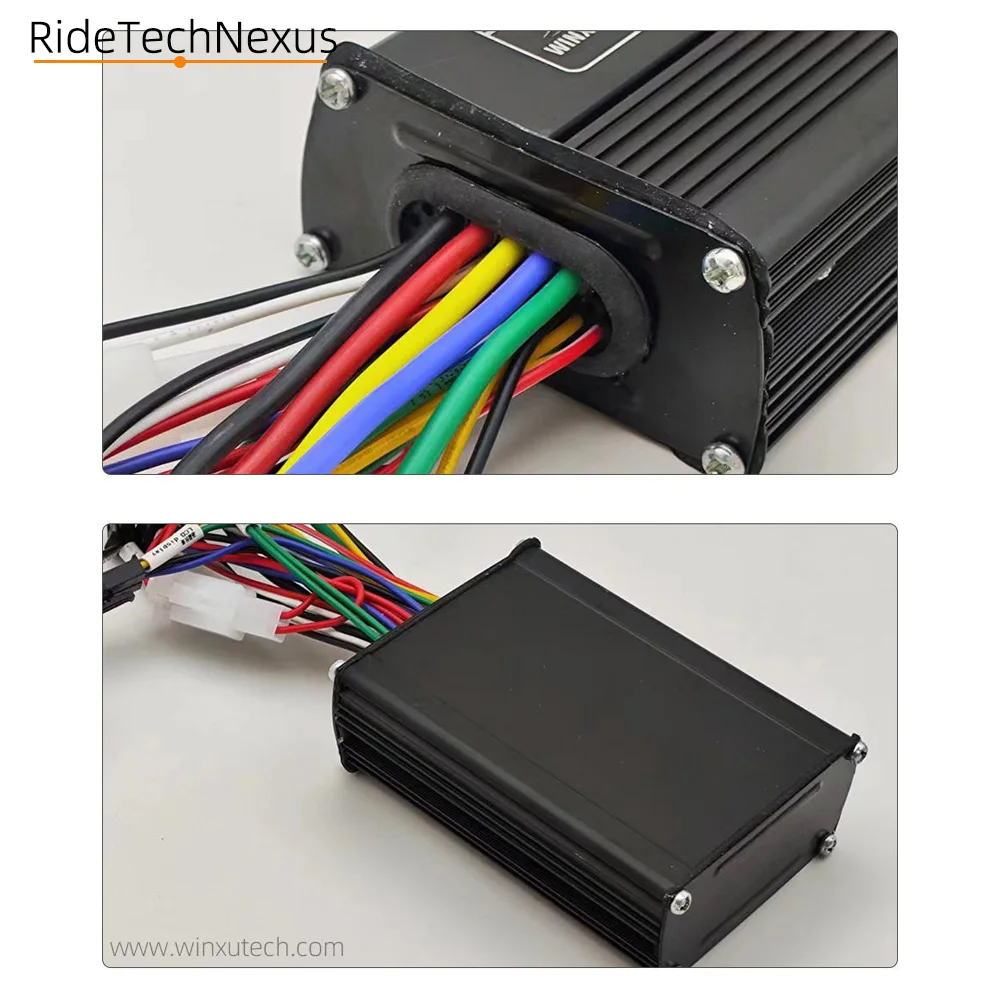

Dettagli del prodotto

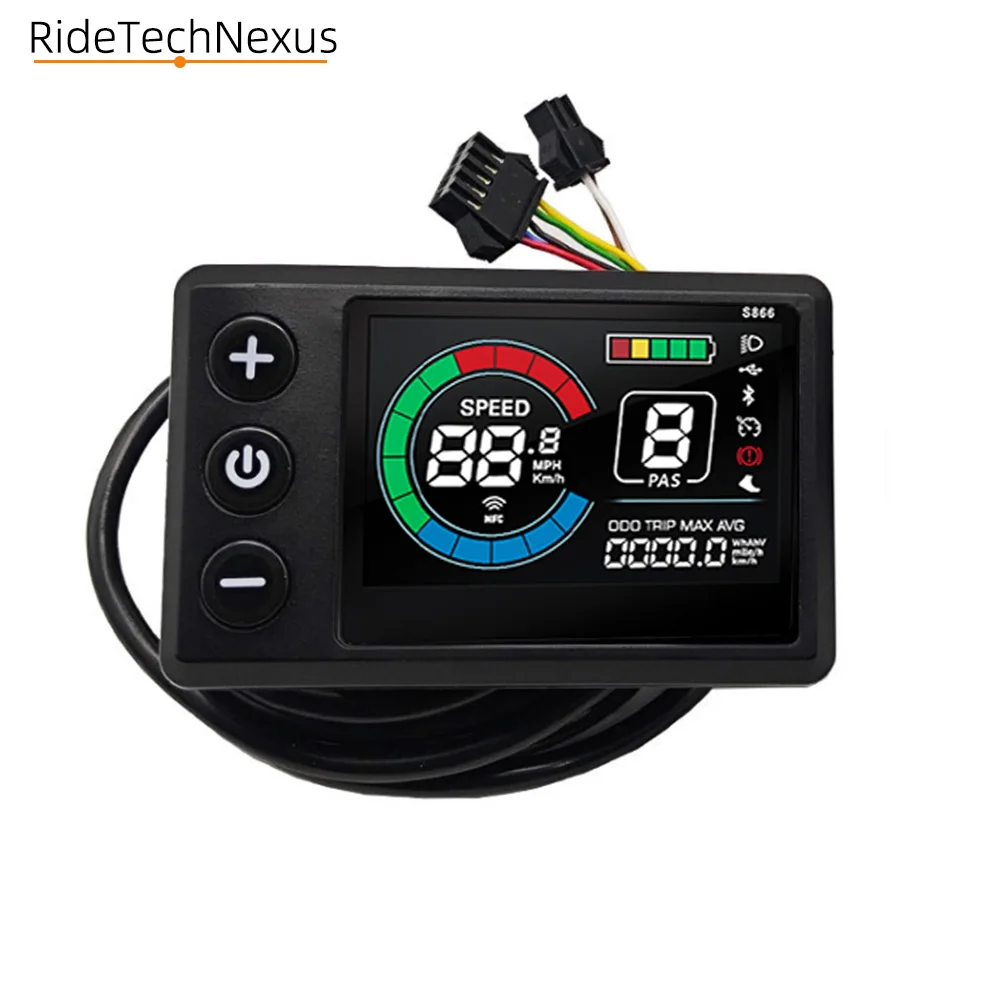

Dettaglio display LCD S866
Suggerimento:
L’aspetto di questo prodotto è universale per gli LCD S866 in bianco e nero e a colori
Schema di cablaggio del controller brushless Winxu®
Suggerimento:
Questo controller con sensore Hall è a 6 fili, con display LCD per la visualizzazione della velocità del sensore Hall. Questo controller è inoltre compatibile con sensori Hall a 5 fili.
Informazioni sul Connettore di Limitazione della Velocità
Questo controller non supporta l’impostazione del limite di velocità da P08 dell’LCD, ma dispone di un connettore per il limite di velocità riservato; collegando questo connettore il controller entra in modalità limite di velocità. Il valore del limite di velocità progettato nel nostro laboratorio è di 25 km/h. Tuttavia, poiché questo controller è universale, il valore del limite di velocità non è lo stesso per tutti i motori: alcuni motori hanno un limite di velocità di 15 km/h, altri di 20 km/h, altri di 18 km/h e altri ancora di 27 km/h. Questo non è un problema di qualità, ma un problema normale per i controller universali. Se non puoi accettare questo aspetto, ti preghiamo di non effettuare l’ordine.
Dobbiamo descrivere in modo veritiero tutte le funzioni del controller, in modo che tu possa acquistare il controller più adatto.
Descrizione del cavo del display LCD
Descrizione dei pulsanti del display LCD
Pulsante “+”:
Pressione breve: Aumenta marcia
Pressione prolungata: accensione/spegnimento del faro
Pulsante “-”:
Pressione breve: Riduci marcia
Pressione prolungata: entra in modalità 6 km/h o modalità crociera
Pulsante di accensione:
Pressione breve: cambia la visualizzazione dei dati
Pressione prolungata: accendi/spegni il dispositivo
Riferimento di cablaggio per l’installazione di base
1. controllore
2. Motore brushless
3. Display LCD
4. Sensore PAS
5. acceleratore
6. Doppio freno (livello basso)
Questo è un riferimento di montaggio di base, l’immagine utilizza un motoriduttore brushless con sensore Hall, questo motore è un sensore Hall a 6 fili.
Se lo stai utilizzando per un motore hub di un monopattino elettrico, questo controller supporta anche sensori Hall a 5 fili. Assicurati che il motore sia dotato di un sensore Hall, poiché questo controller ottiene i giri al minuto (RPM) dal sensore Hall come segnale per il display LCD della velocità. Se il tuo motore non è dotato di un sensore Hall, questo controller non sarà in grado di fornire i dati RPM per il display LCD.
Non utilizzare per motori danneggiati o privi di sensori Hall (i motori privi di sensori Hall hanno solo 3 fili di fase). Si prega di non utilizzare per motori a spazzole, questo controller non li supporta.
Descrizione delle impostazioni del display LCD
1. Premi e tieni premuti contemporaneamente i pulsanti “+” e “-” per 3 secondi per accedere alla modalità di impostazione.
Descrizione dell’interfaccia della modalità di impostazione LCD
1. Opzioni di impostazione
Le opzioni di impostazione che iniziano con la lettera P sono mostrate qui e il significato di ciascuna voce di impostazione è descritto nella pagina successiva.
Premere il pulsante “Power/M” per modificare l’elemento di impostazione.
2. Parametri delle opzioni
Questa è l’area di selezione dei parametri per ciascuna opzione di configurazione, che lampeggia.
Premi i pulsanti “+” e “-” per selezionare il parametro desiderato.
Quindi attendere 5 secondi per uscire automaticamente dalla modalità di configurazione.
Introduzione dei parametri
P01: Luminosità della Retroilluminazione
P02: Unità di chilometraggio
P03: Selezione della tensione
P04: Tempo di sonno
P05: PAS Gear (solo cambio a 3 velocità)
P06: Diametro della Ruota
P07: Magnete di Velocità
P08: Limite di velocità (Controller non supportato)
P09: Avvio da Zero Avvio Non da Zero (Controller non supportato)
P10: Impostazione modalità di guida, 0: guida PAS, 1: guida con acceleratore, 2: guida PAS e acceleratore
P11: Impostazione della sensibilità PAS
P12: Impostazione della forza di avvio PAS
P13: Impostazione del tipo di disco magnetico PAS
P14: Impostazione del limite di corrente (Controller non supportato)
P15-16-17-18-19: Funzioni non ancora aperte, si prega di ignorare e non configurare.
Suggerimento:
Le impostazioni P08, P09 e P14 non sono valide per questo controller
Informazioni sul limite di velocità
Questo controller non supporta l’impostazione del limite di velocità tramite LCD; l’operazione P08 non è valida per questo controller. Se desideri limitare la velocità, collega il connettore del limite di velocità su questo controller. La velocità sarà limitata a un intervallo di 10-27 km/h, ma non può essere limitata con precisione a 25 km/h. Se non puoi accettare questa modalità di limitazione della velocità o desideri un limite di velocità preciso, ti invitiamo a rivolgerti al centro di assistenza post-vendita del marchio originale della tua E-bike per sostituire il controller originale. Grazie.
Riferimento al metodo di impostazione della velocità di visualizzazione accurata LCD
P06, per favore imposta il diametro della ruota in pollici, ad esempio se il diametro della ruota è di 27,5 pollici, imposta 27,5 in P06 e andrà tutto bene.
Quindi, apri l’app di navigazione Google Maps sul tuo cellulare per misurare la velocità. Guida ad alta velocità e osserva la velocità in tempo reale mostrata dalla navigazione e la velocità in tempo reale visualizzata dal display LCD. Se la velocità mostrata dal display LCD è inferiore alla velocità in tempo reale indicata dalla navigazione, riduci il parametro in P07. Se la velocità visualizzata dal display LCD è superiore alla velocità in tempo reale mostrata dalla navigazione, aumenta il parametro in P07.
E così via, fino a quando l’impostazione corrisponde alla velocità in tempo reale del display di navigazione, quindi è possibile interrompere l’impostazione, vale a dire, l’abbinamento della visualizzazione della velocità è completato.
FAQ
D: Supporta il mio motore?
A: I motori brushless Hall sono supportati, sia quelli a 5 fili che a 6 fili vanno bene.
D: Il mio motore è un motore brushless?
A: Il motore brushless è un motore a 3 fili (filo spesso) + 6 o 5 fili Hall (filo sottile), gli altri non sono motori brushless.
D: Perché il display LCD mostra E07?
A: È perché lo installi per la prima volta, il controller non ha completato l’abbinamento. Per favore, collega i cavi di autoapprendimento per abbinare il motore, dopodiché l’errore di alta velocità E07 scomparirà.
D: Come abbinare il motore?
A: Collega i cavi di autoapprendimento (i connettori maschio e femmina dei due cavi verdi) al controller dopo aver acceso l’alimentazione; il motore verrà azionato. Se il motore si muove in direzione opposta, scollegalo e cambia nuovamente la direzione di azionamento. Dopo che il motore si muove stabilmente e in avanti, scollega i cavi di autoapprendimento e aziona il motore ad alta velocità con l’acceleratore per completare l’abbinamento.
Per altre domande, lascia un messaggio al servizio clienti del nostro negozio, ti risponderemo entro 12 ore, orario di lavoro del servizio clienti online: 9:00 – 22:00.
Per favore, scatta una foto o registra un video dettagliato del problema e invialo insieme alla tua richiesta. Questo ci aiuterà a risolvere la questione più rapidamente.
