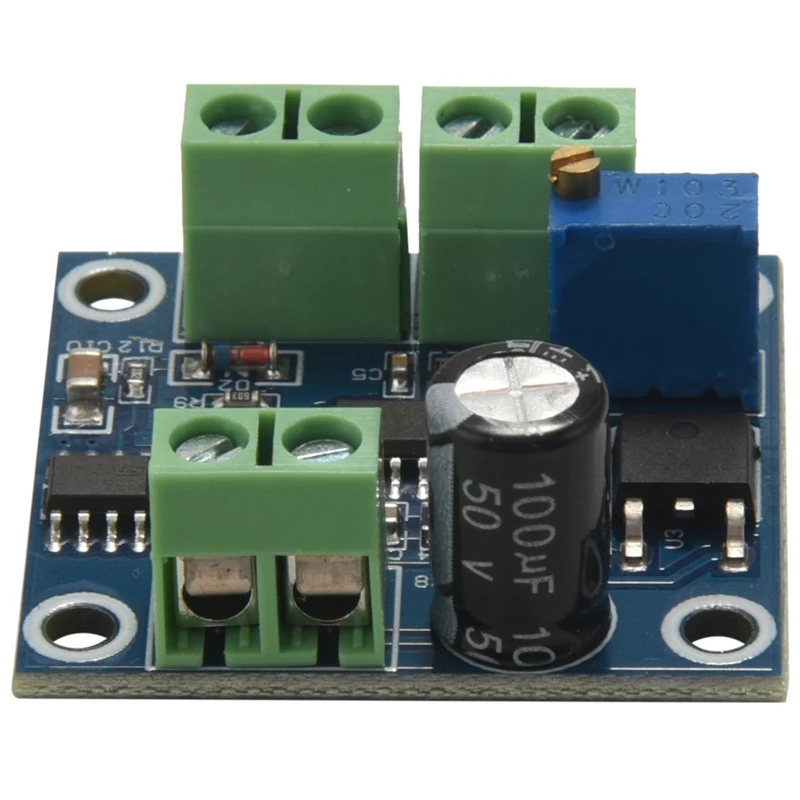

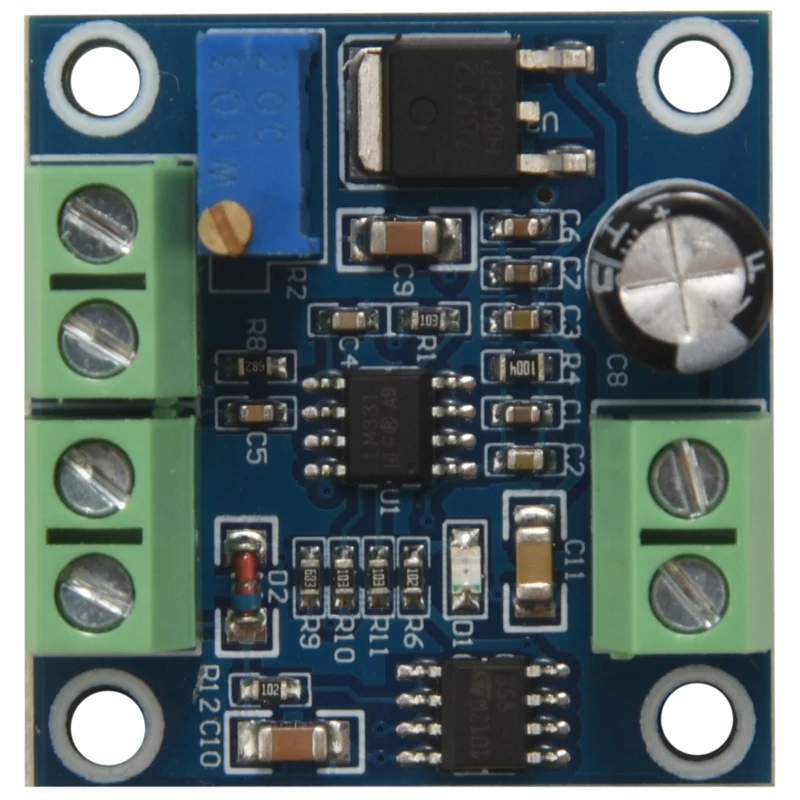

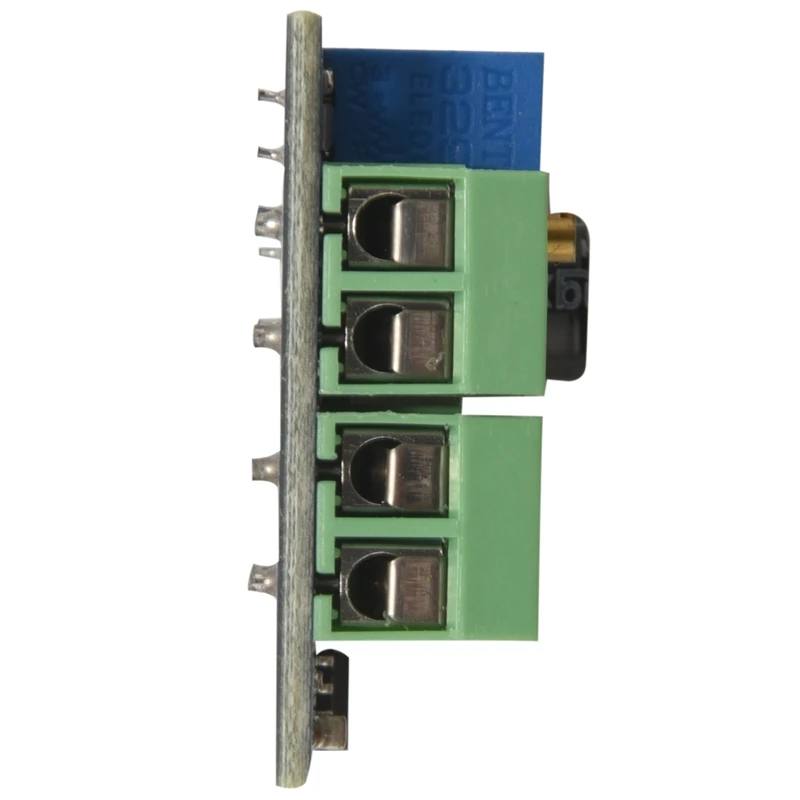

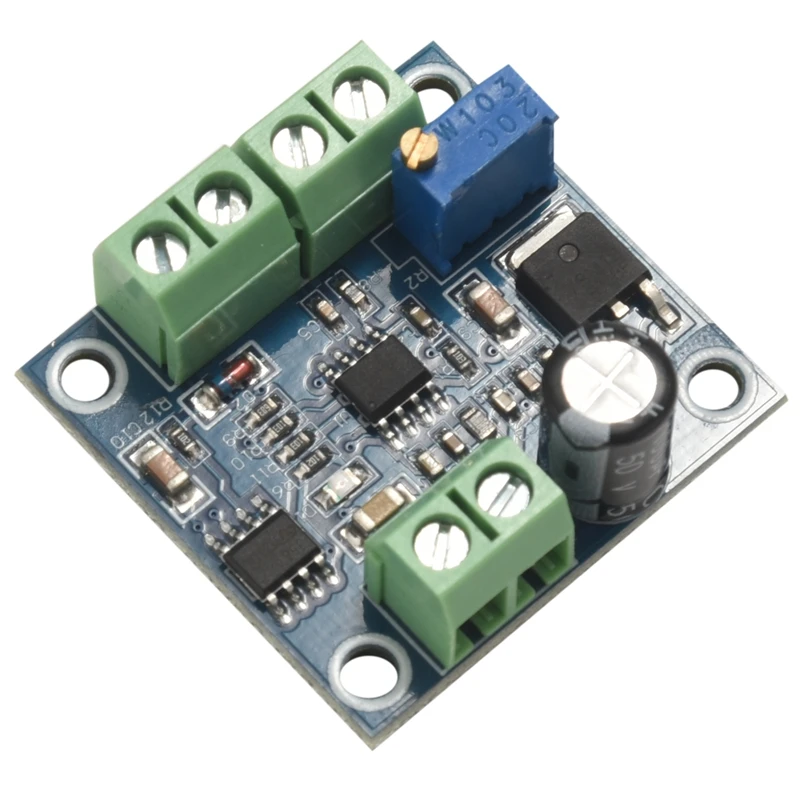

Convertitore di tensione di frequenza da 0-1Khz a 0-10V modulo di conversione del segnale di tensione da digitale ad analogico

Caratteristiche: 1. Tensione di esercizio: 13.5-30V.2.

4. Il potenziometro di regolazione può calibrare le relazione tra frequenza e tensione.

5. La porta di ingresso del segnale adotta l’isolamento dell’fotoaccoppiatore, garantisce una buona capacità anti-interferenza

Modulo convertitore 6.f/V, il tempo di risposta è 0.3-0.5s. Se vuoi regolare la frequenza con un ampio margine, ha bisogno di un po’ di tempo per la risposta

7. Temperatura di lavoro:-25 ~ 85 ℃

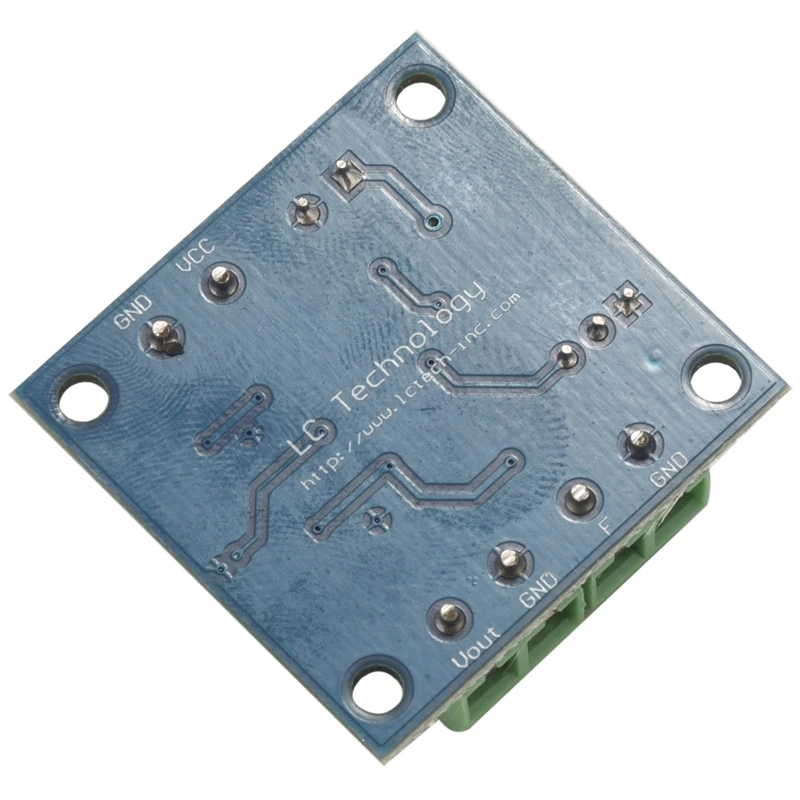

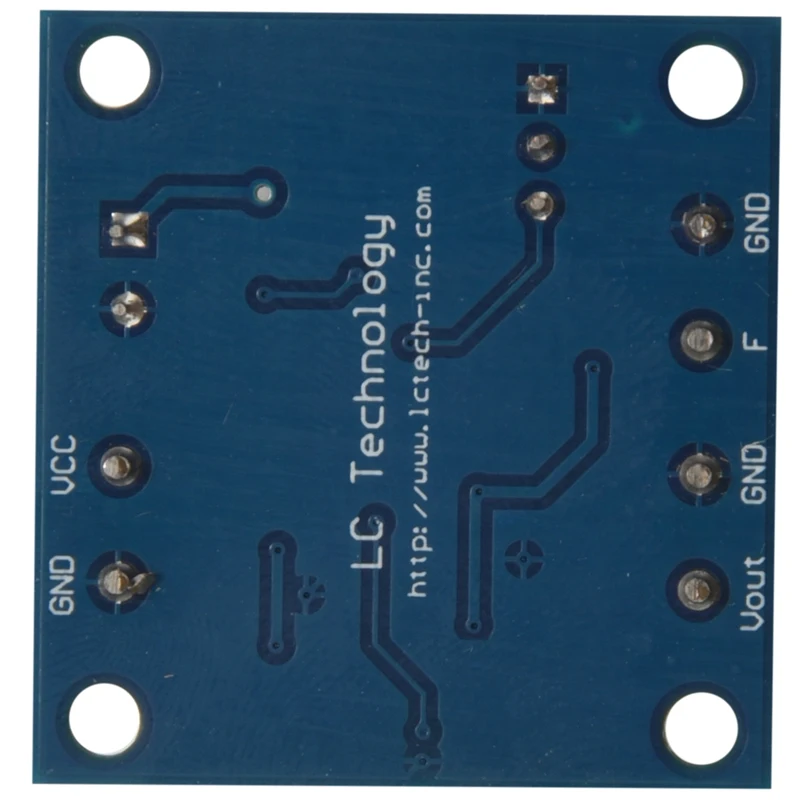

Definizione dell’interfaccia:

Vdc: alimentatore operativo

GND: power ground

F: segnale di impulso di frequenza di ingresso

GND: ingresso a terra

VOUT: tensione corrispondente dell’uscita

GND: uscita a terra

Nota:

1.Input frequenza diversa, l’uscita corrisponde a una specifica tensione.

2. Il livello di impulsi di ingresso può essere 5V, 12V, 24V, non è necessario collegare la resistenza seriale. Ma se si immette la frequenza del segnale, il tempo dovrebbe essere superiore a 0.5s.

3. Se lo vuoi utilizzare con PLC, supporta NPN. Assicurati che ci sia un filo GND.

4. Se lo vuoi utilizzare con encoder, richiede l’encoder a velocità costante rotante per più di 0.5s.

Introduzione operativa:

1. Collegare la tensione di esercizio con vdc e GND e non possono essere collegati in modo inverso

2. Collegare il segnale di impulso di frequenza con F, quindi ci sarà l’uscita di tensione corrispondente nella porta VOUT

Rapporto di ingresso e uscita corrispondente: 100Hz = 1V; 1KHz = 10V 3.la precisione del modulo è 1% e non può essere applicata a campi che hanno un’elevata richiesta di precisione

Colore: blu

Materiale: PCB

Dimensioni: 32,6x34mm

Contenuto del pacchetto:

1 x ARM Cortex-M0 muslimatstm32 Core Board

Solo il contenuto del pacchetto sopra, altri prodotti non sono inclusi.

Nota: le riprese luminose e i diversi display possono far sì che il colore dell’articolo nella foto sia leggermente diverso dalla cosa reale. Il errore di misurazione consentito è +/- 1-3cm.
