DC 5V 200Hz ~ 100MHz Penna per tester di frequenza Display OLED da 0,91 pollici Contatore di frequenza ad alta precisione Interfaccia di tipo C Test del misuratore RF

Tester di Frequenza DC 5V 200Hz~100MHz Penna con Display OLED da 0,91 pollici Contatore di Frequenza ad Alta Precisione Interfaccia Type-C Misuratore RF




Caratteristiche:

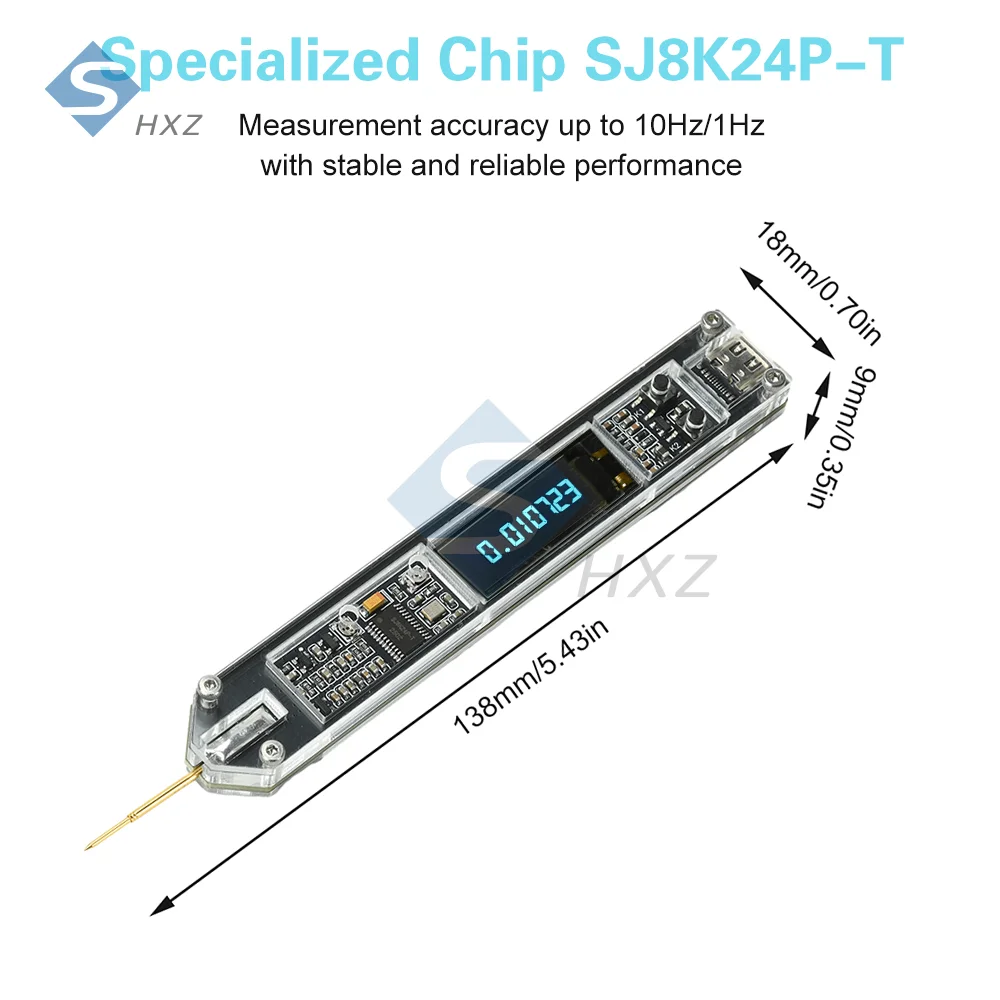

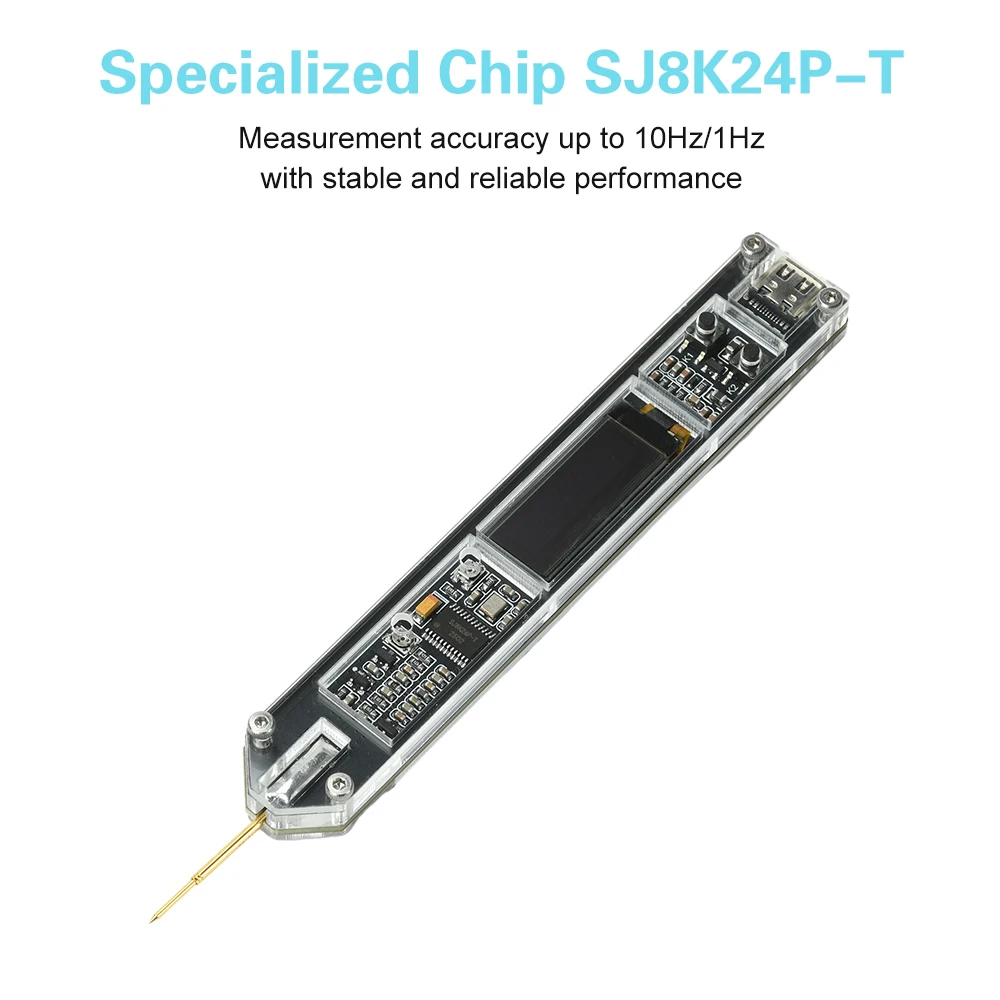

1. Il chip dedicato SJ8K24P-T garantisce una precisione di misurazione fino a 10Hz/1Hz con prestazioni stabili e affidabili.

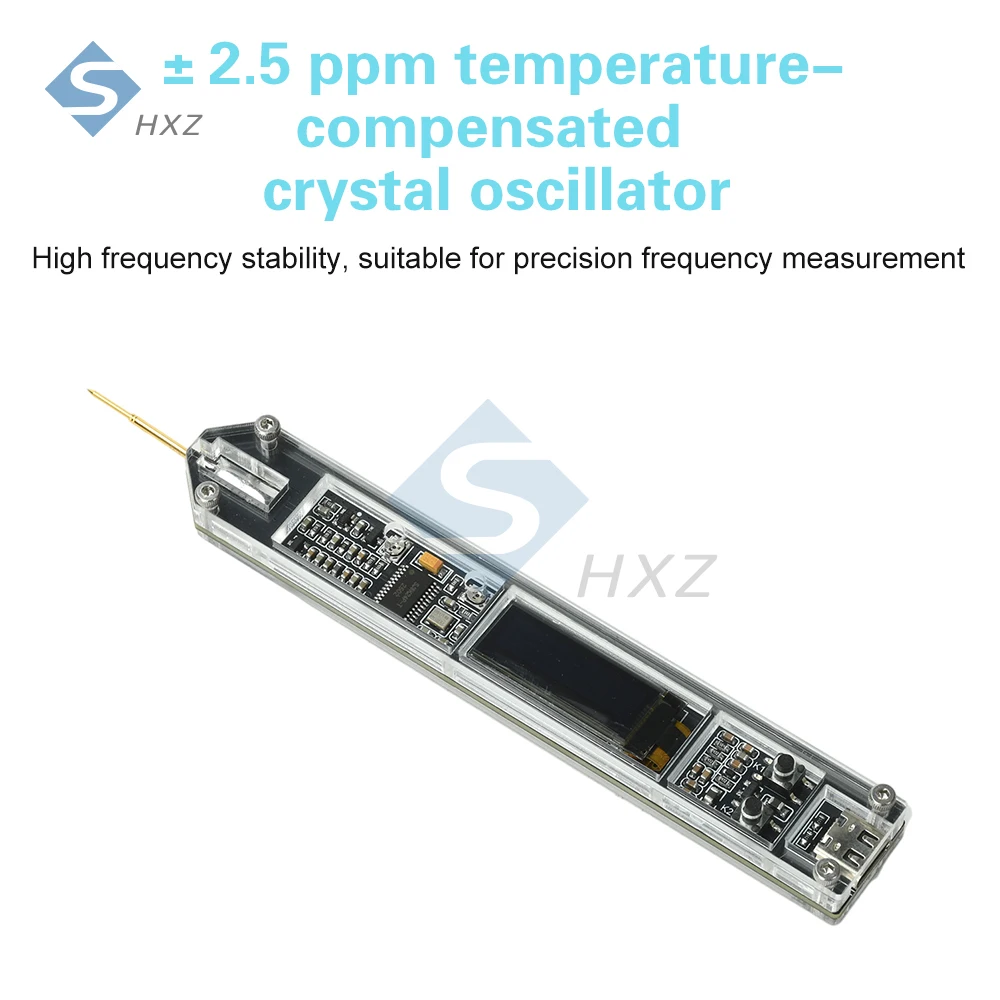

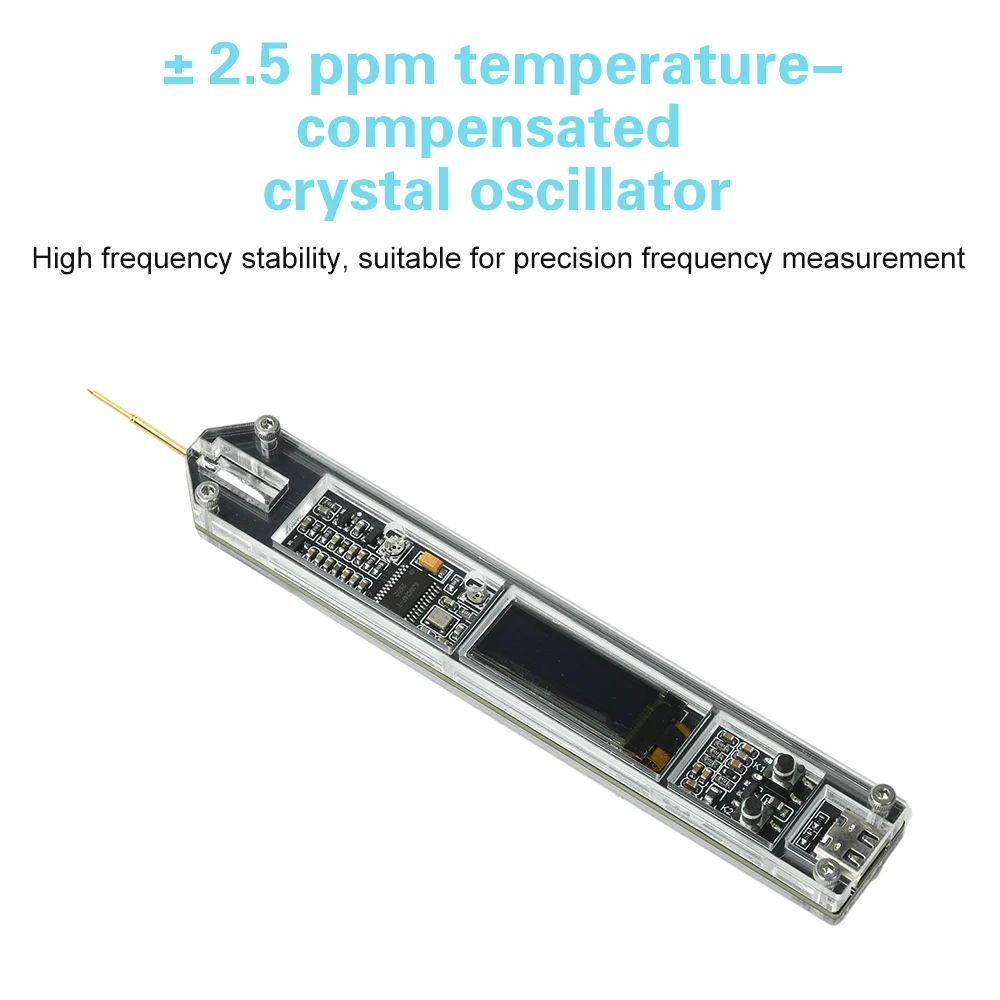

2. Dotato di oscillatore al quarzo compensato in temperatura (TCXO) ±2,5 ppm per elevata stabilità di frequenza, ideale per misurazioni di frequenza di precisione

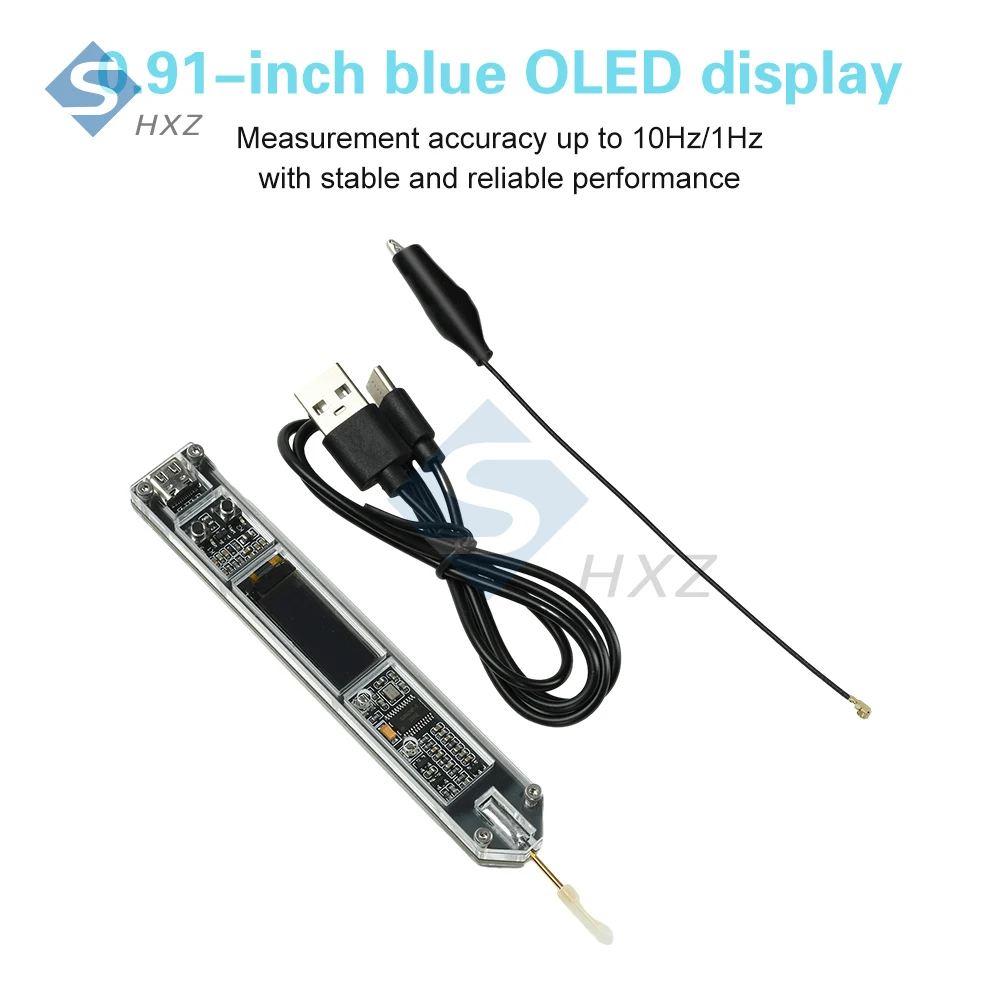

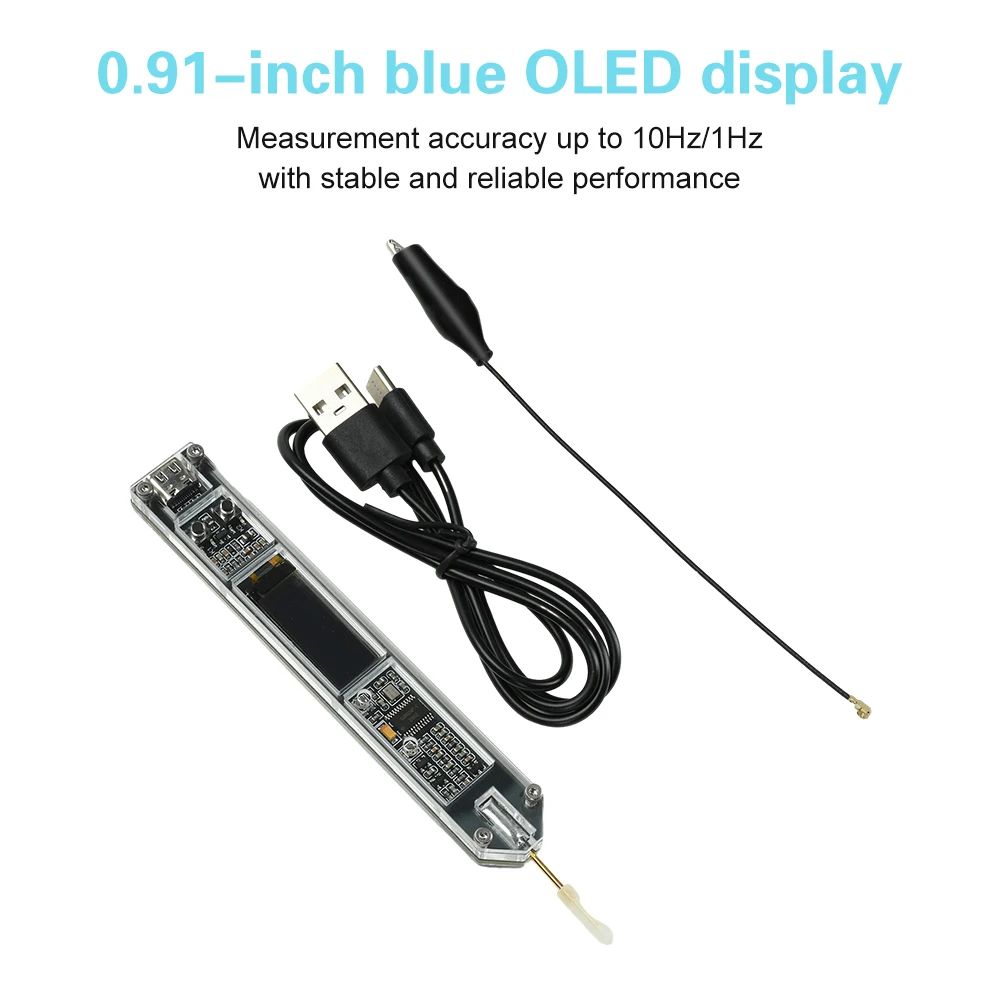

3. Display OLED blu da 0,91 pollici che offre una visibilità chiara per le letture di frequenza in tempo reale

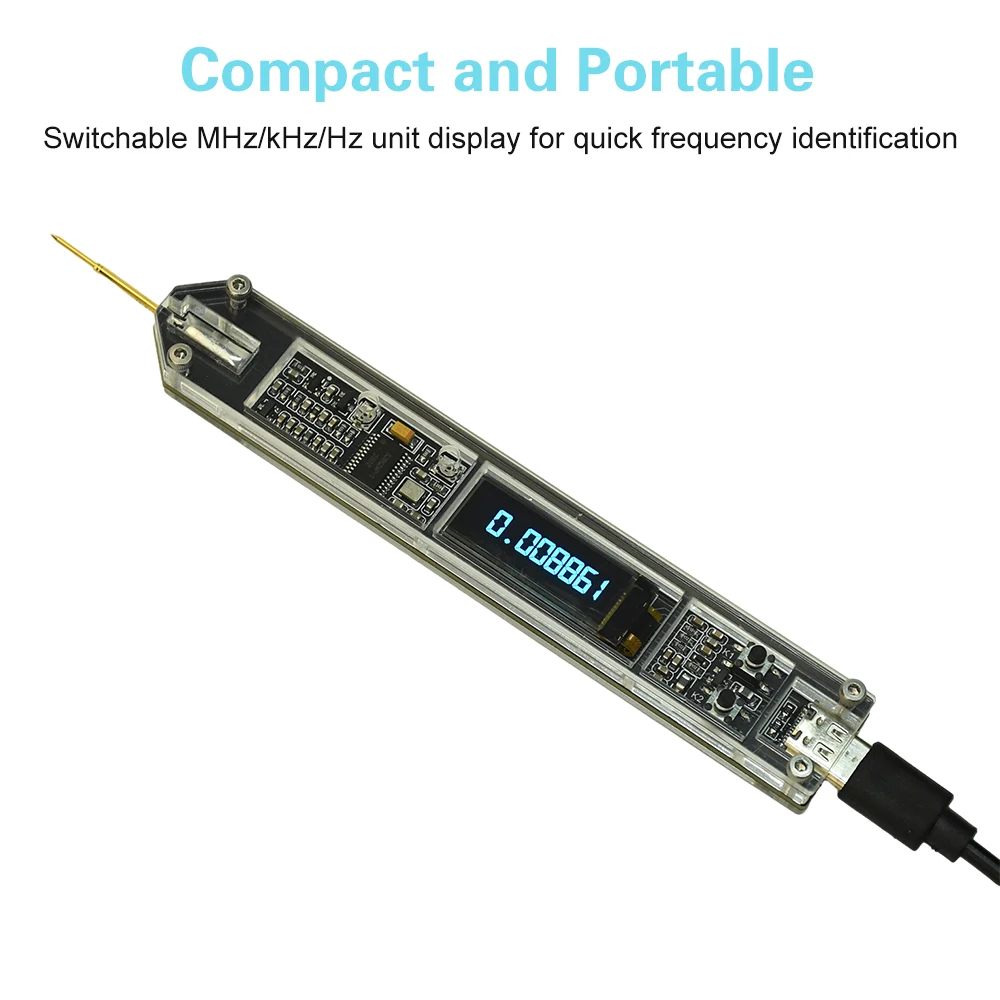

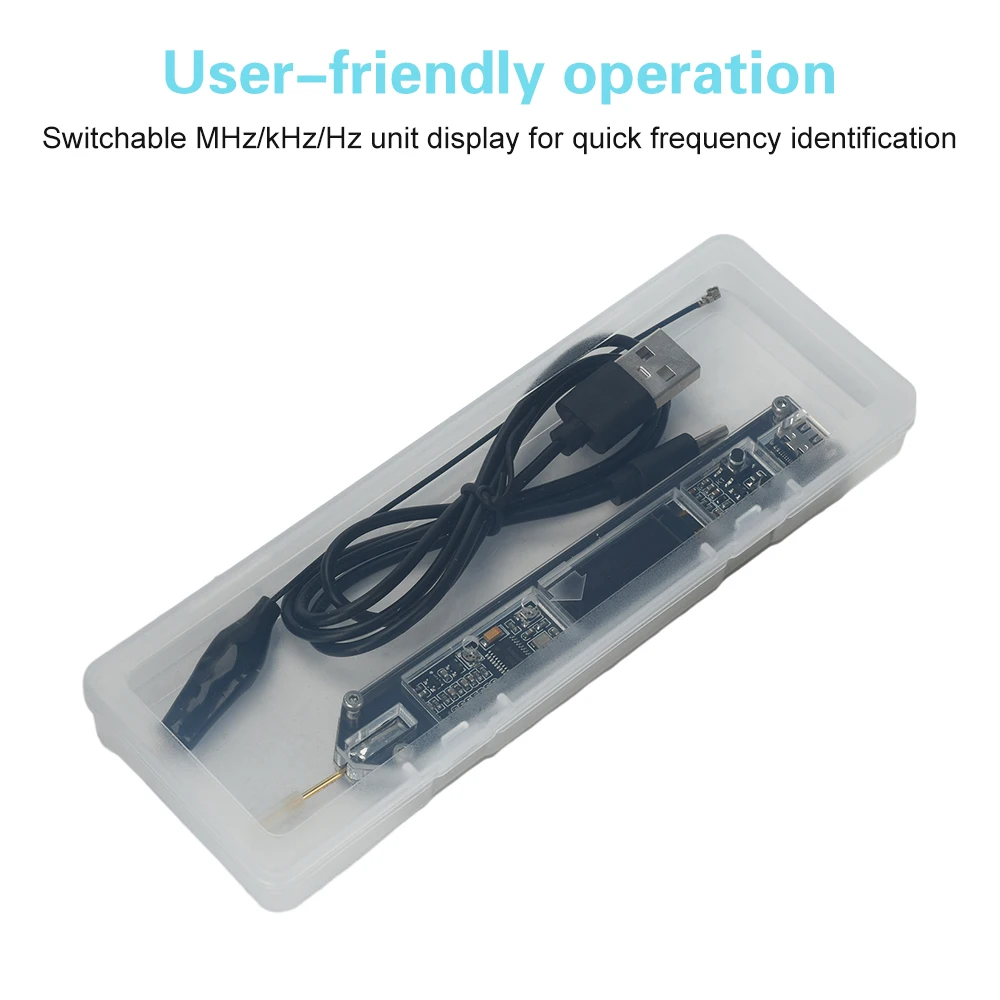

4. Il display commutabile delle unità MHz/KHz/Hz consente un’identificazione rapida della frequenza e un utilizzo intuitivo.

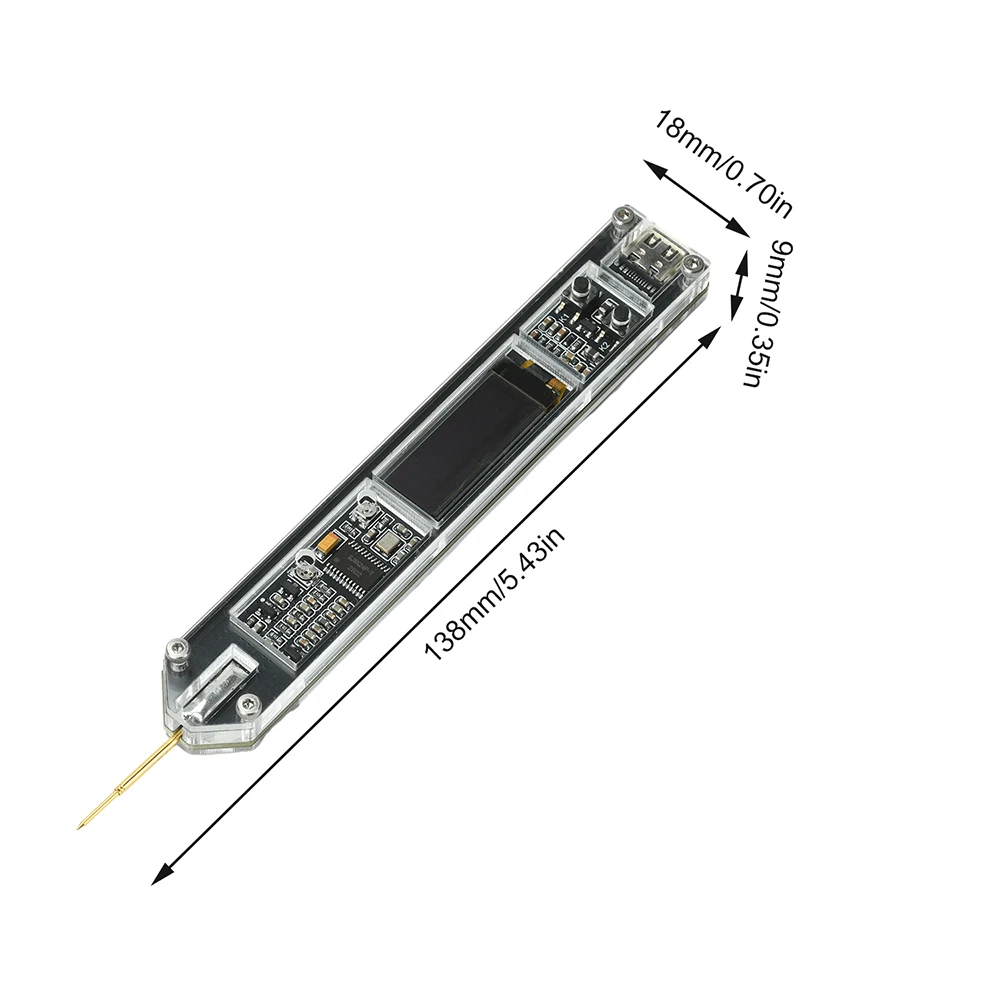

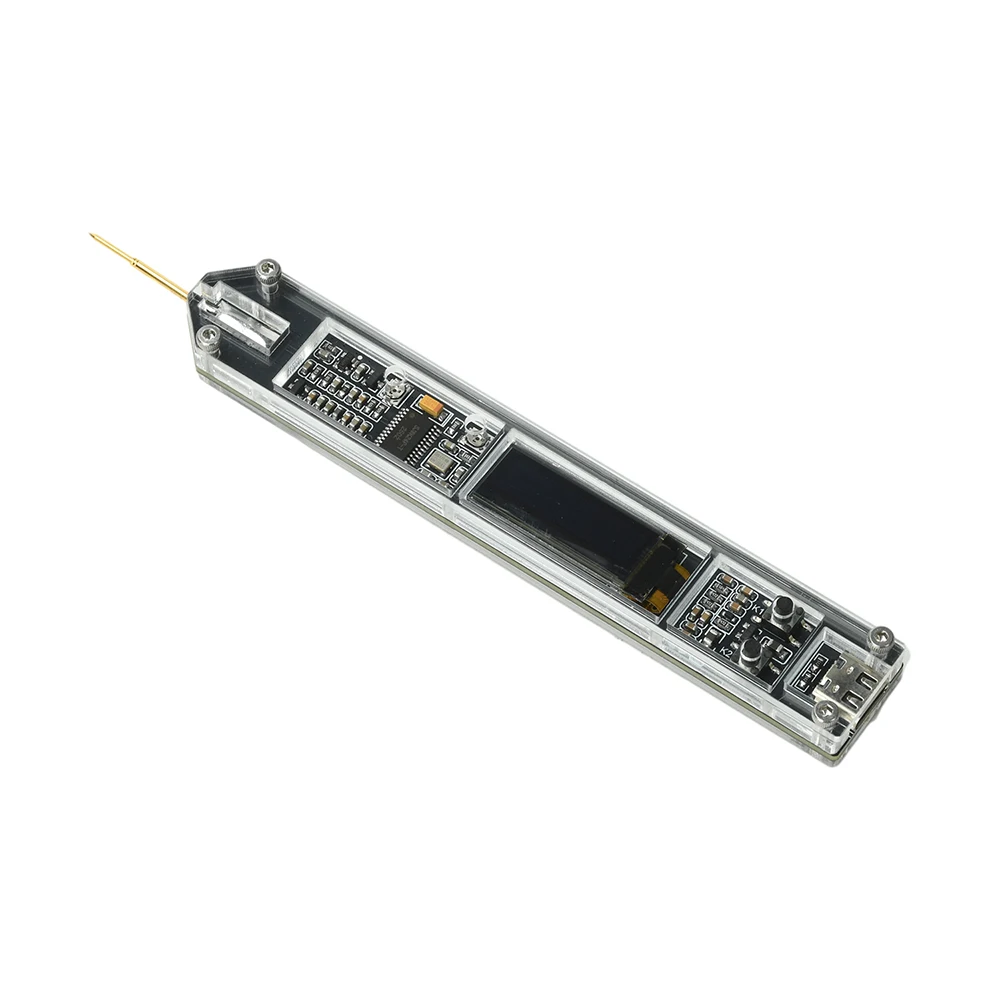

5. L’alloggiamento compatto in acrilico garantisce portabilità e alta sensibilità del segnale, ideale per test ad alta frequenza in loco.

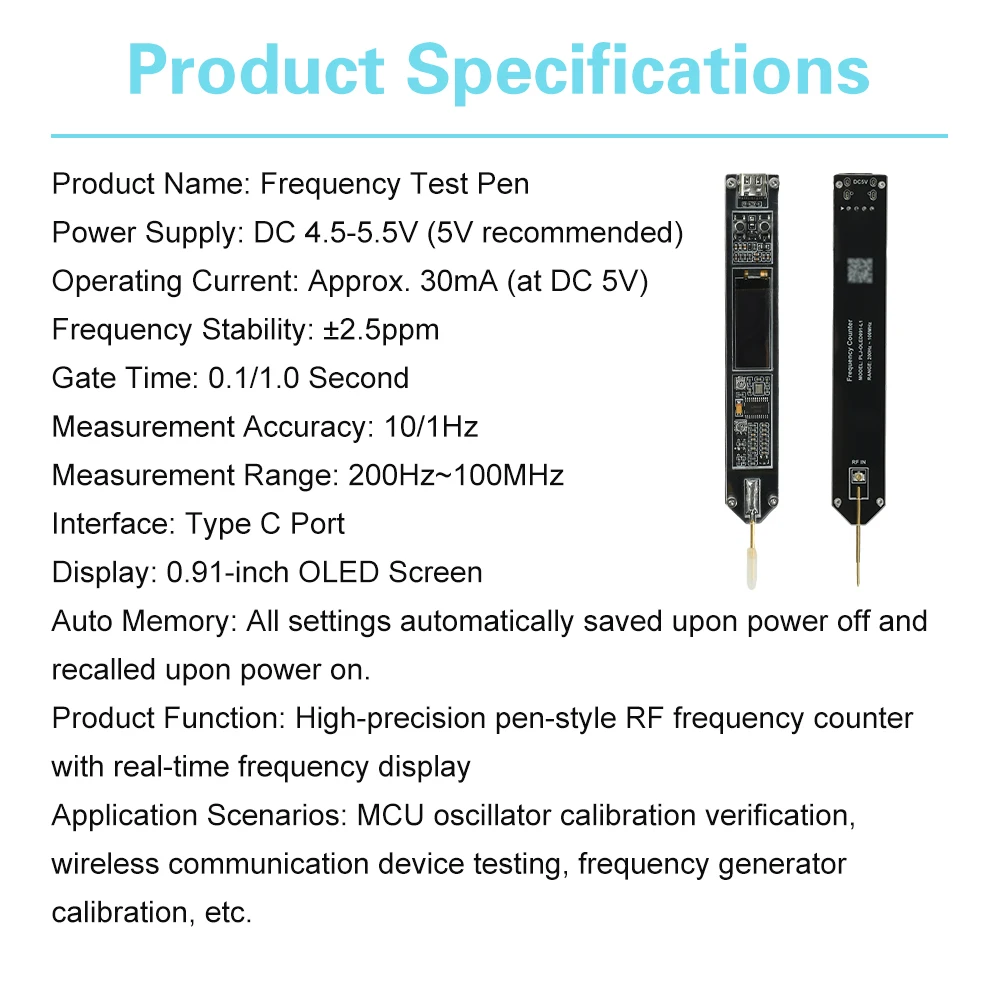

Specifiche:
Nome del prodotto: penna per test di frequenza
Alimentazione: DC 4,5-5,5V (5V consigliato)
Corrente di funzionamento: Circa 30mA (a DC 5V)
Stabilità di Frequenza: ±2,5 ppm
Tempo di Apertura: 0,1/1,0 Secondi
Precisione di Misurazione: 10/1Hz
Intervallo di misurazione: 200Hz~100MHz
Interfaccia: connettore di tipo C
Display: schermo OLED da 0,91 pollici
Memoria automatica: le impostazioni vengono salvate automaticamente allo spegnimento e richiamate all’avvio.
Funzione del prodotto: contatore di frequenza RF ad alta precisione in stile penna con visualizzazione della frequenza in tempo reale

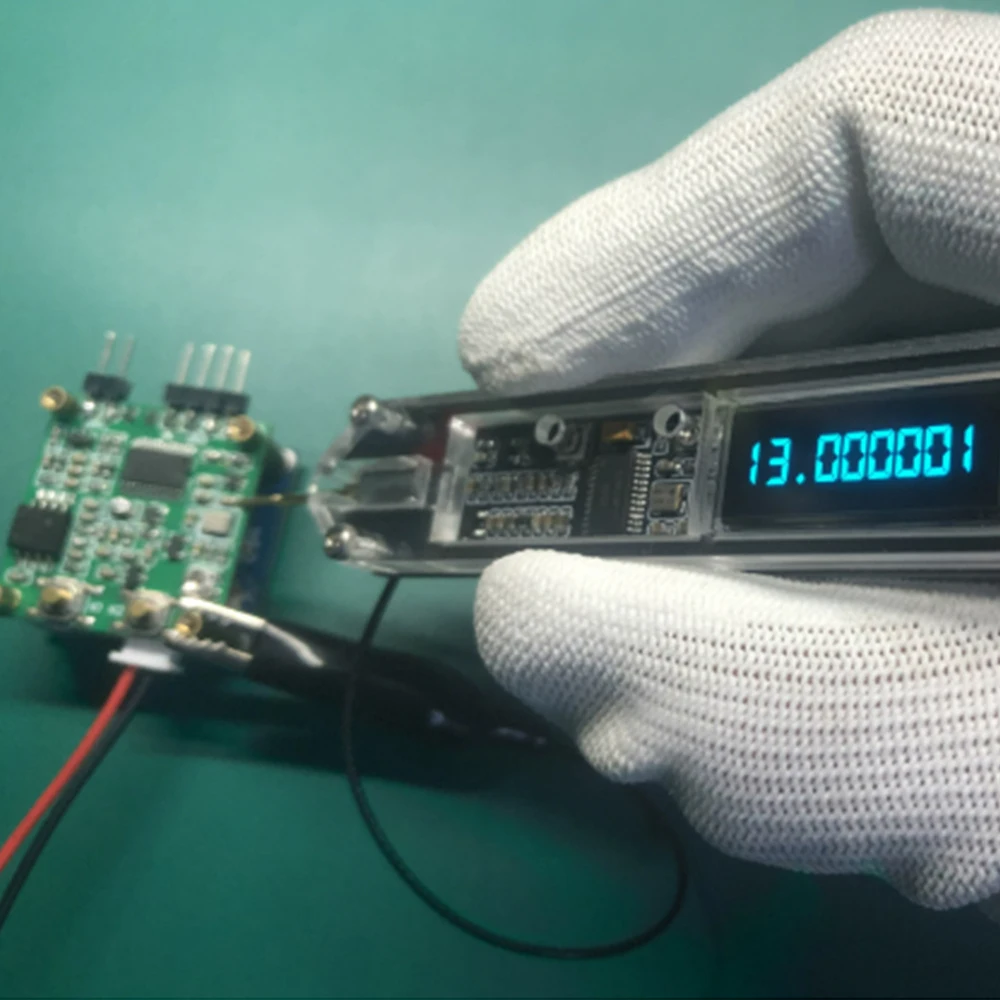

Scenari applicativi: verifica della calibrazione dell’oscillatore MCU, test di dispositivi di comunicazione wireless, calibrazione del generatore di frequenza, ecc.

Descrizione:
Il PLJ-091OLED-L1 è un frequenzimetro a penna con display OLED economico, caratterizzato da un design compatto e portatile. Questo prodotto è progettato per misurare segnali che richiedono un’elevata precisione di frequenza, come la valutazione della precisione degli oscillatori a cristallo di sistemi microcontroller o la verifica dell’affidabilità dei tempi di uscita delle porte di comunicazione.
Specifiche dei Numeri sul Display:

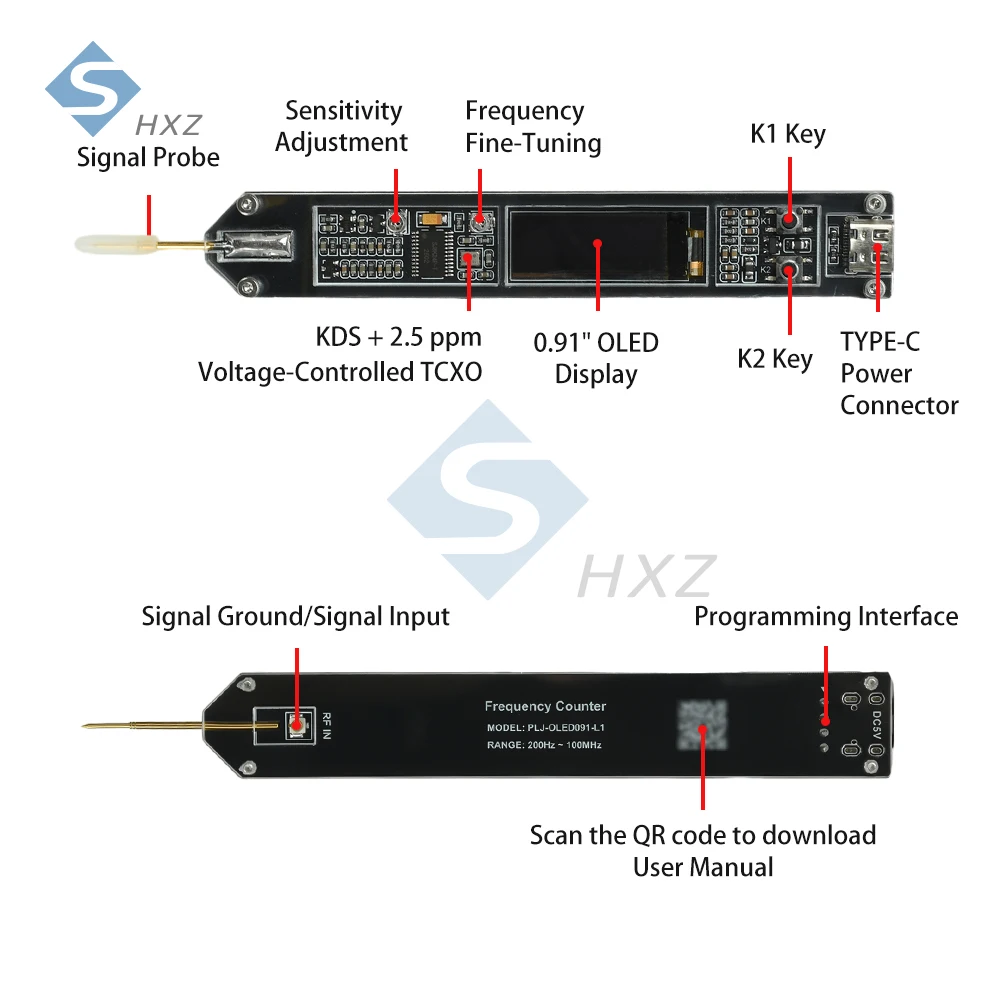

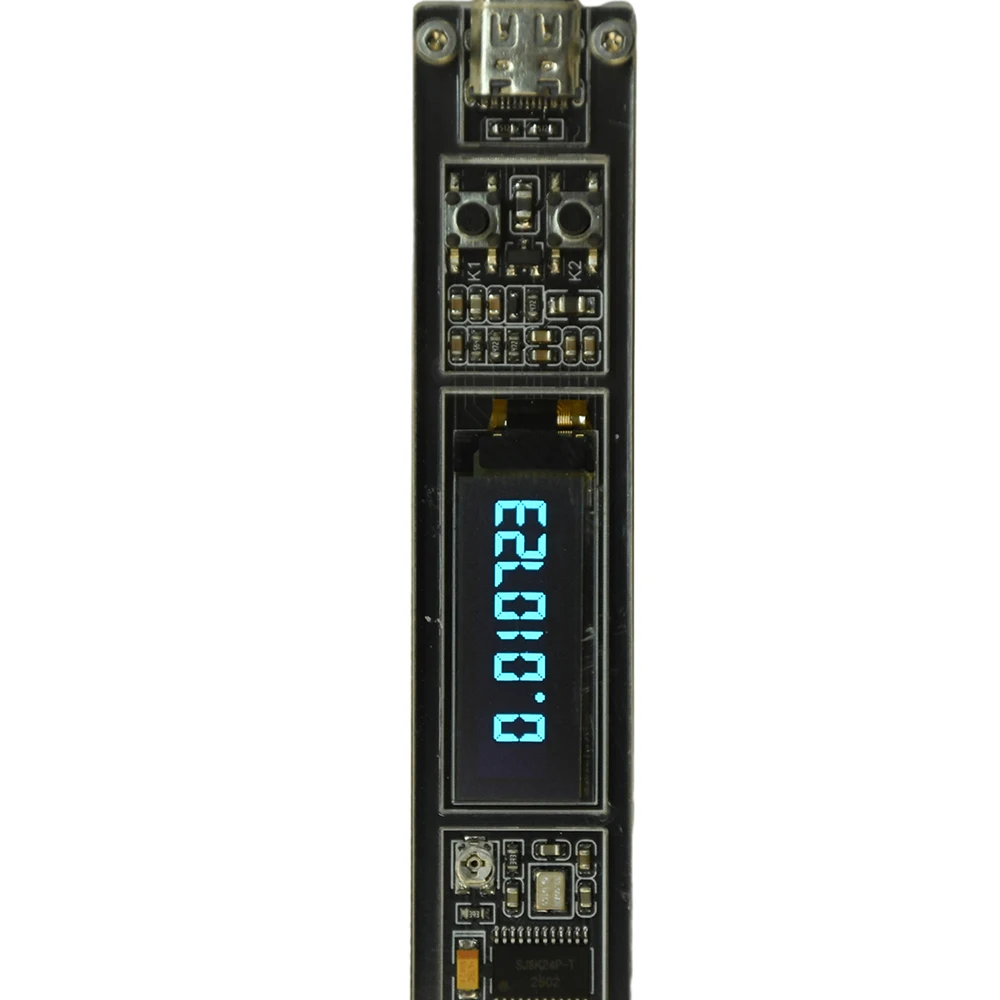

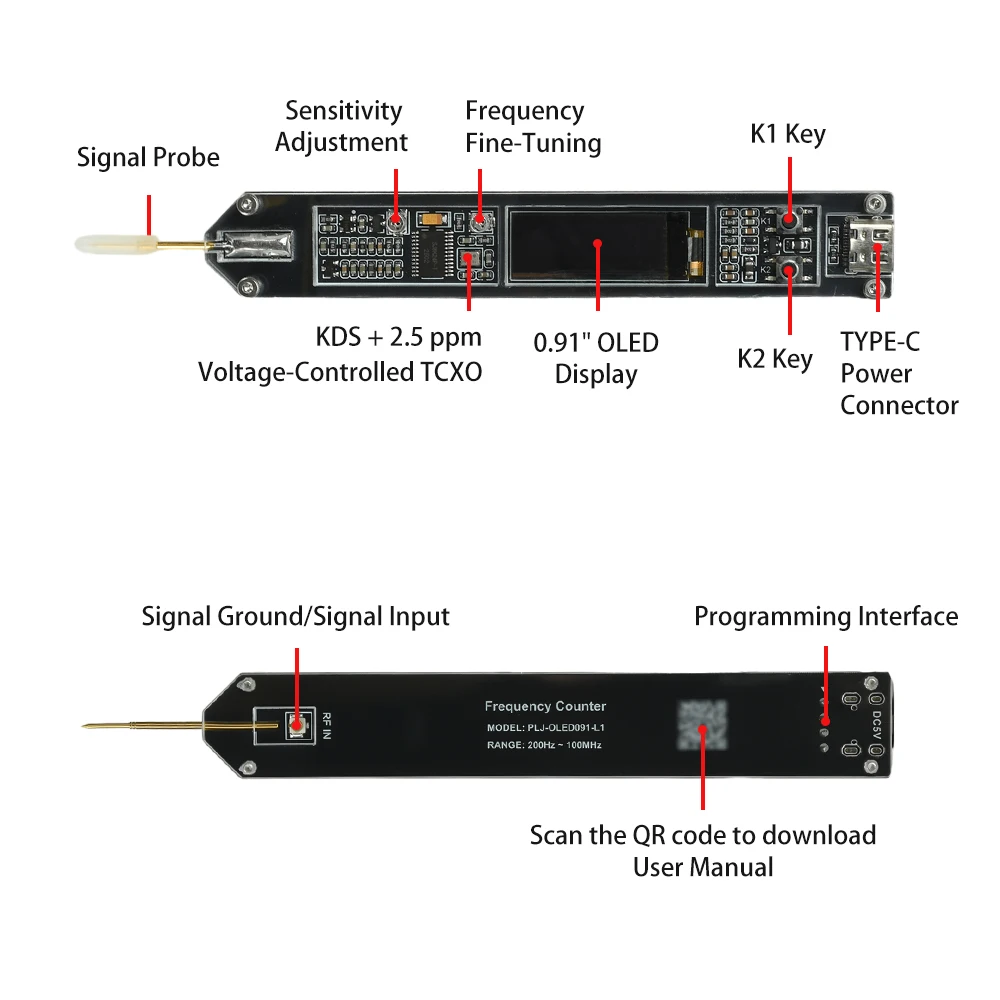

Display OLED da 0,91 pollici supporta fino a 8 cifre. Per segnali superiori a 100 MHz in modalità di visualizzazione MHz o KHz, la cifra più significativa (1) non viene mostrata. Per visualizzare il valore completo, premere il tasto K2 per cambiare l’unità in Hz.
Note:
1. Per le connessioni di massa del segnale, utilizzare solo lo strato di schermatura del cavo schermato; non utilizzare il conduttore interno.
2. Non utilizzare caricabatterie con funzionalità di ricarica rapida, poiché potrebbero emettere tensioni superiori a 5V.
FAQ:
1. Perché il valore della frequenza visualizzato oscilla?
Risposta: Innanzitutto, assicurati che la qualità del segnale in ingresso (intensità, stabilità, ecc.) soddisfi i requisiti minimi del tester di frequenza. Inoltre, verifica la qualità dell’alimentazione: le ondulazioni non dovrebbero essere eccessive. In alternativa, regola la sensibilità ottimizzando il resistore.
2. Perché la lettura oscilla in modo irregolare quando non è collegato alcun segnale di misurazione?
Risposta: Questo prodotto presenta un’elevata sensibilità e rileva facilmente interferenze ambientali. Per prima cosa, verifica se l’alimentazione che fornisce energia al tester di frequenza presenta un’ondulazione eccessiva. In secondo luogo, controlla la presenza di fonti di radiazione di segnale forte vicino al tester di frequenza, come computer, luci fluorescenti o alimentatori switching. In assenza di fonti di interferenza di segnale forte, il display dovrebbe indicare zero.

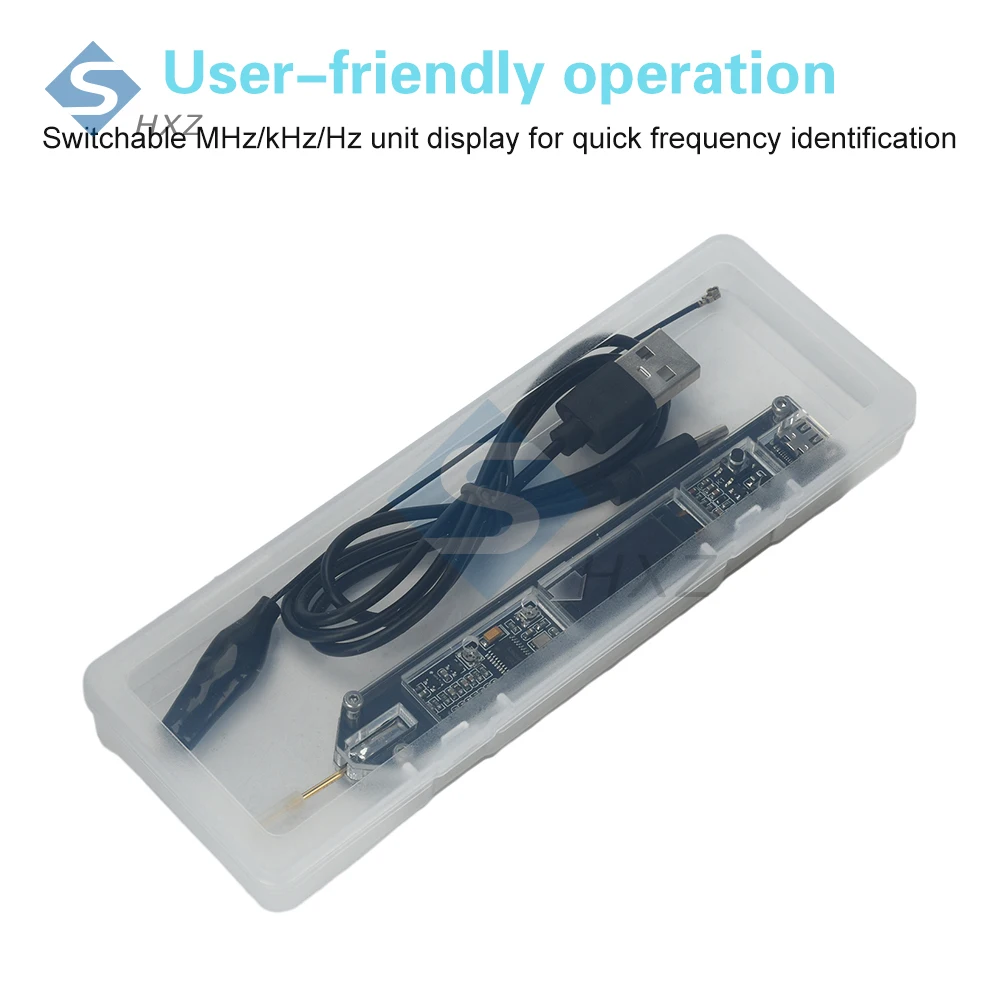

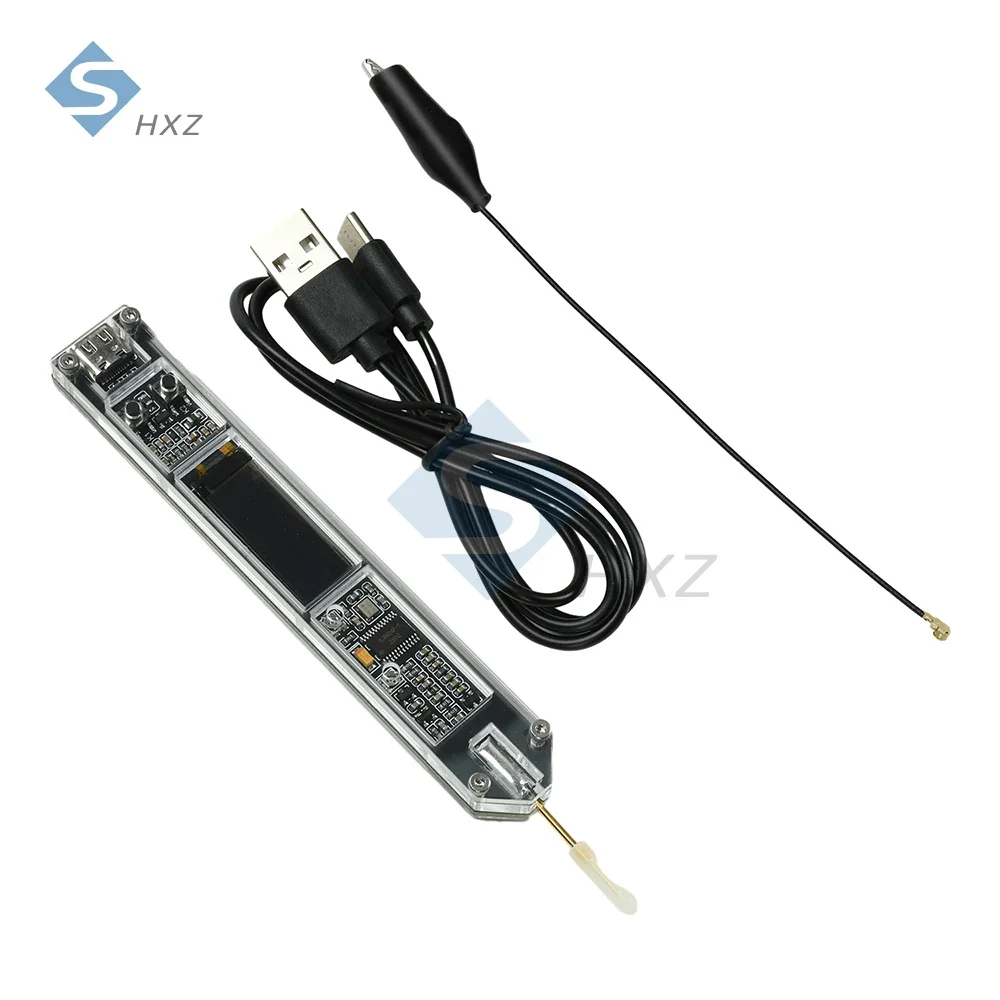

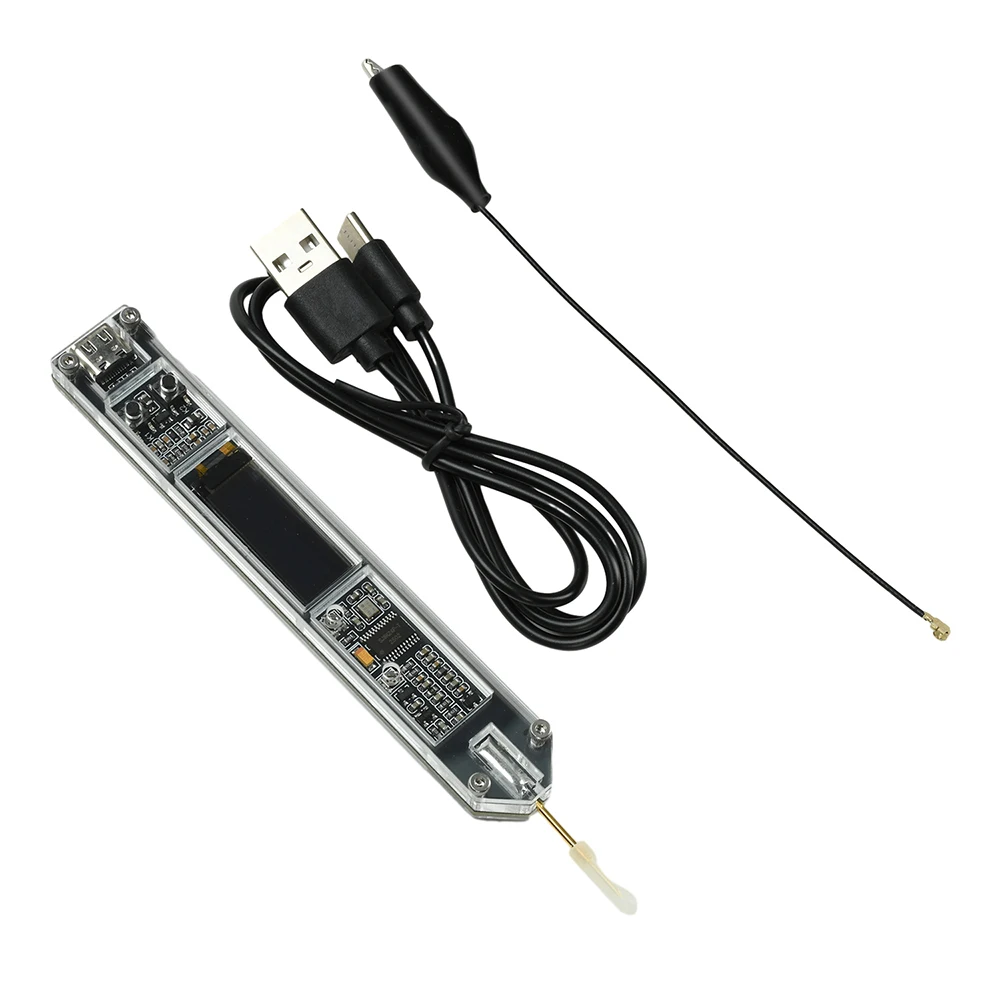

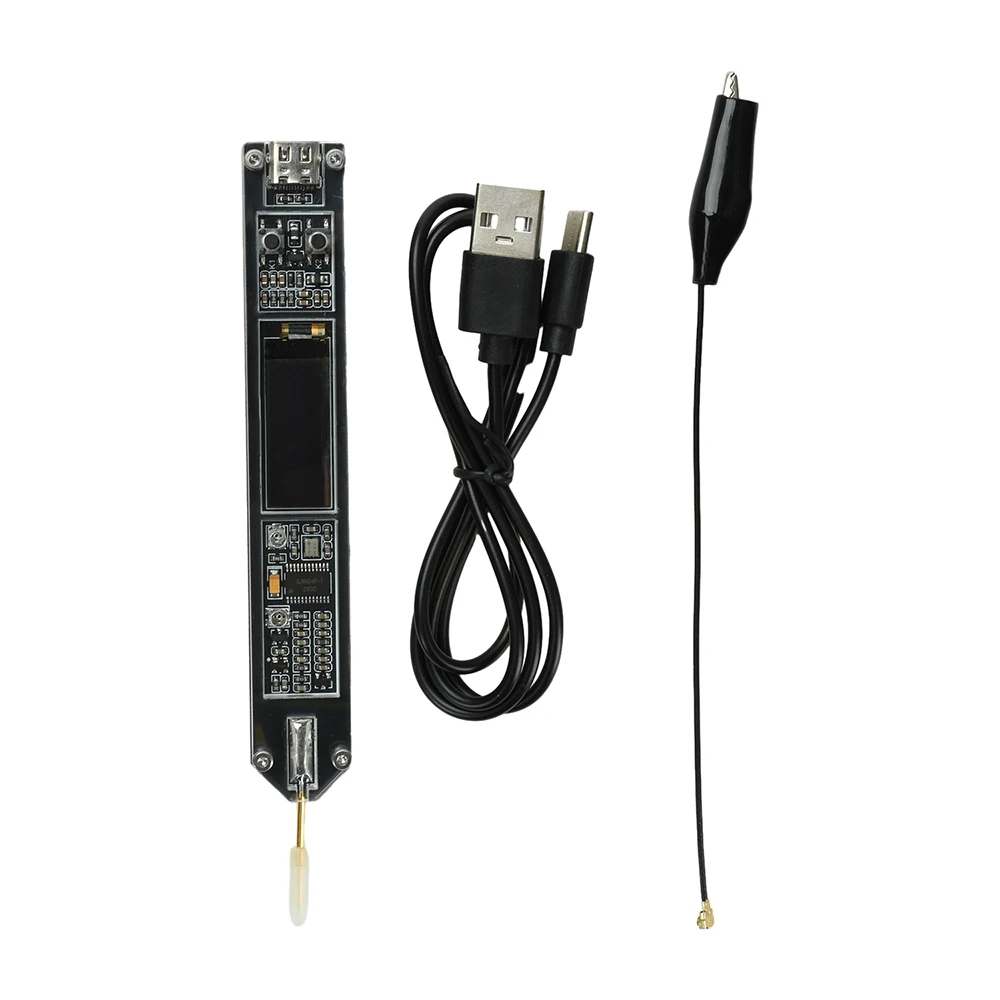

Contenuto della confezione:
Contatore di frequenza x1
Cavo di alimentazione x1
Cavo di collegamento a terra del segnale x1
