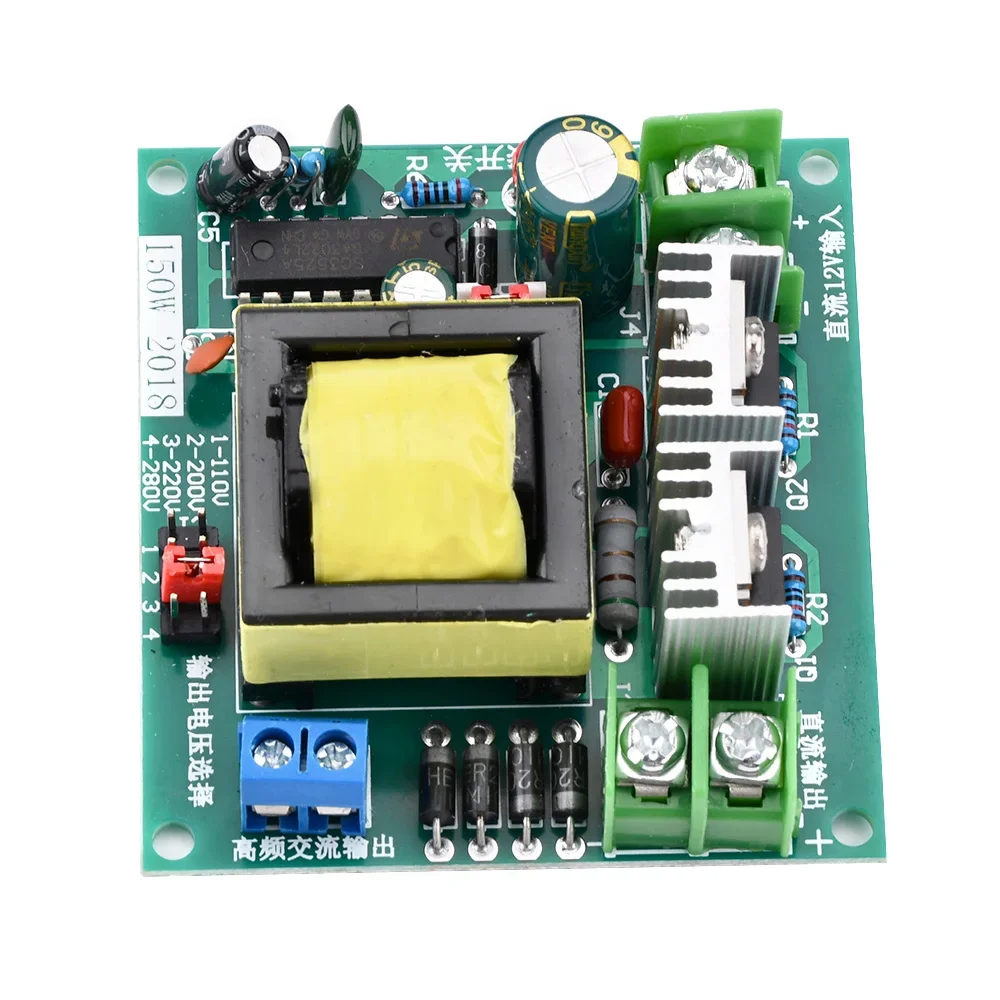

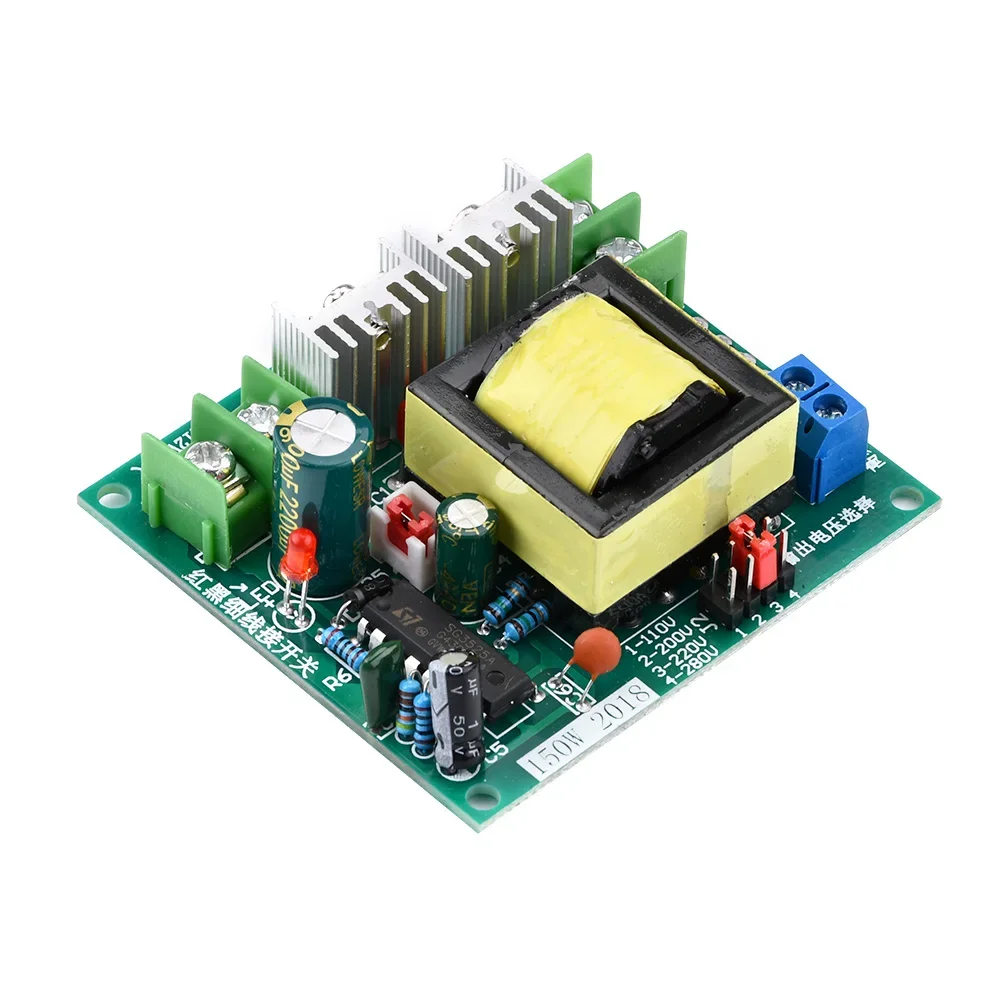

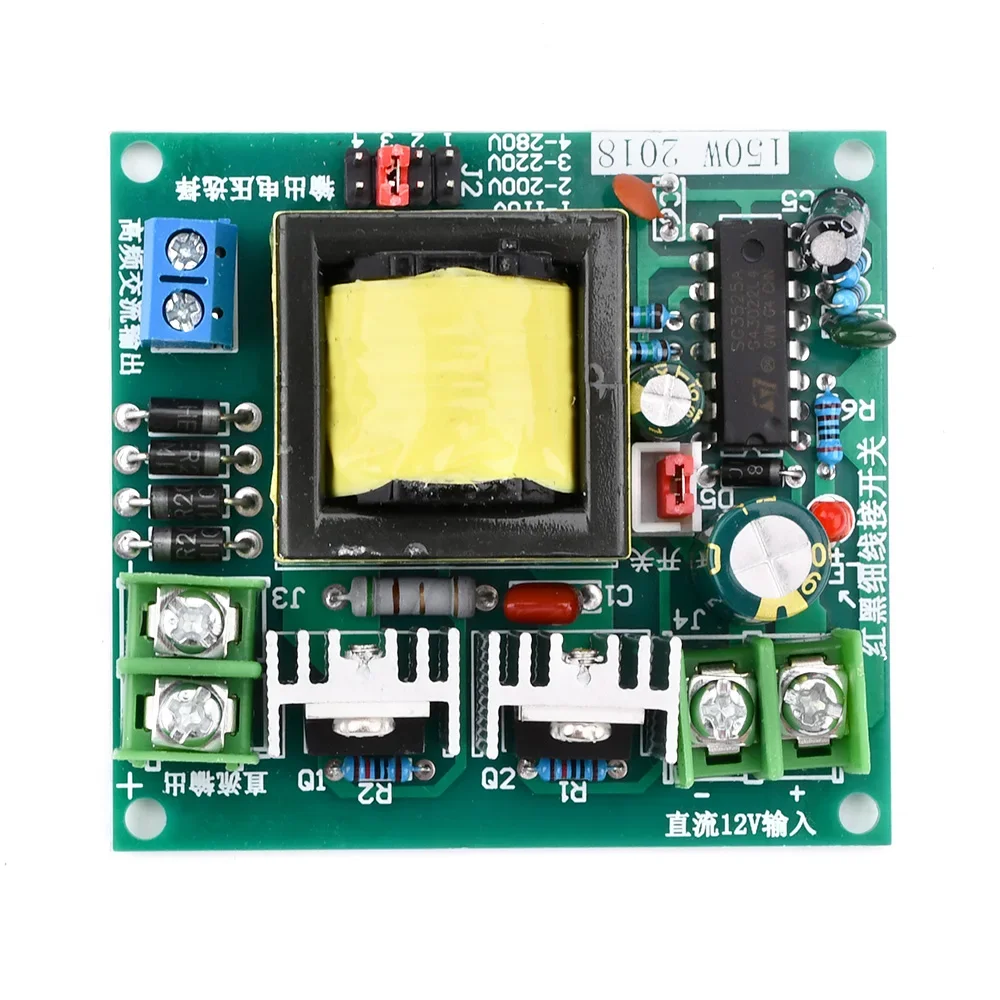

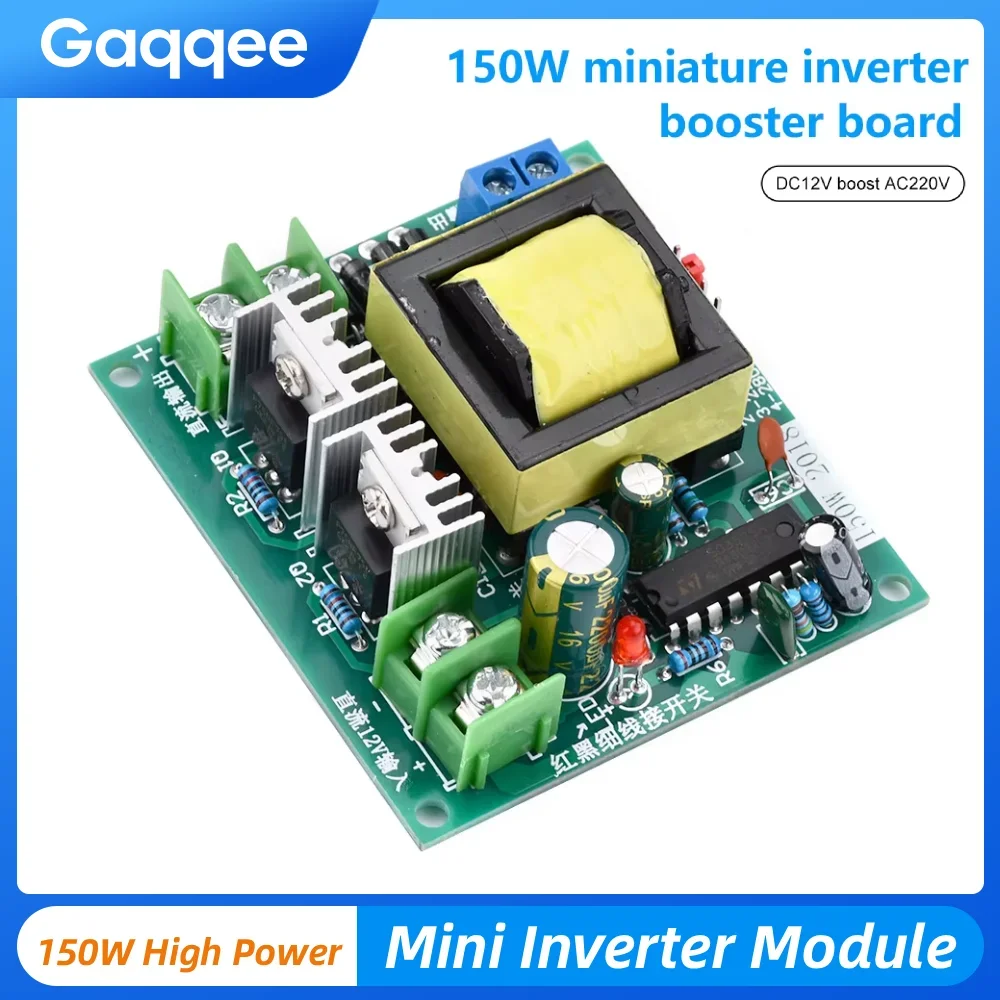

Invertitore boost DC-AC da 150 W Modulo di alimentazione step up da 12 V a 220 V Convertitore inverso Modulo booster Regolatore di potenza di tensione

Caratteristiche del prodotto:

1.Nessuna saldatura richiesta, il terminale di ingresso utilizza una morsettiera 7.62

2.L’uscita CA ad alta frequenza utilizza una morsettiera blu 301, una morsettiera con uscita CC 7,62

3.La tensione può essere selezionata arbitrariamente, tramite il cappuccio del ponticello, senza necessità di saldatura

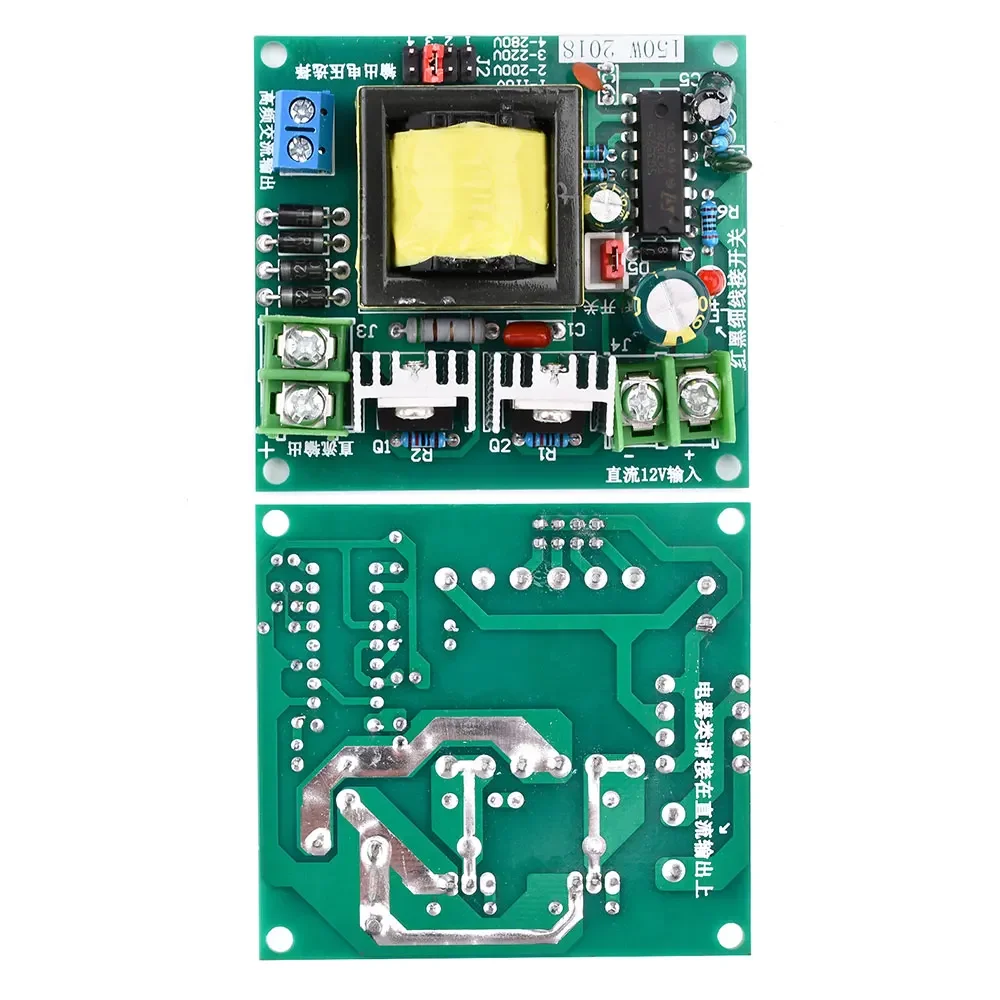

4.Elevata potenza di uscita, se è presente il raffreddamento della ventola, questa scheda può emettere una potenza di 200 W utilizzando un circuito fronte-retro

5.L’uscita CA può essere collegata al raddrizzatore a doppia tensione o al carico resistivo puro

Parametri del prodotto:

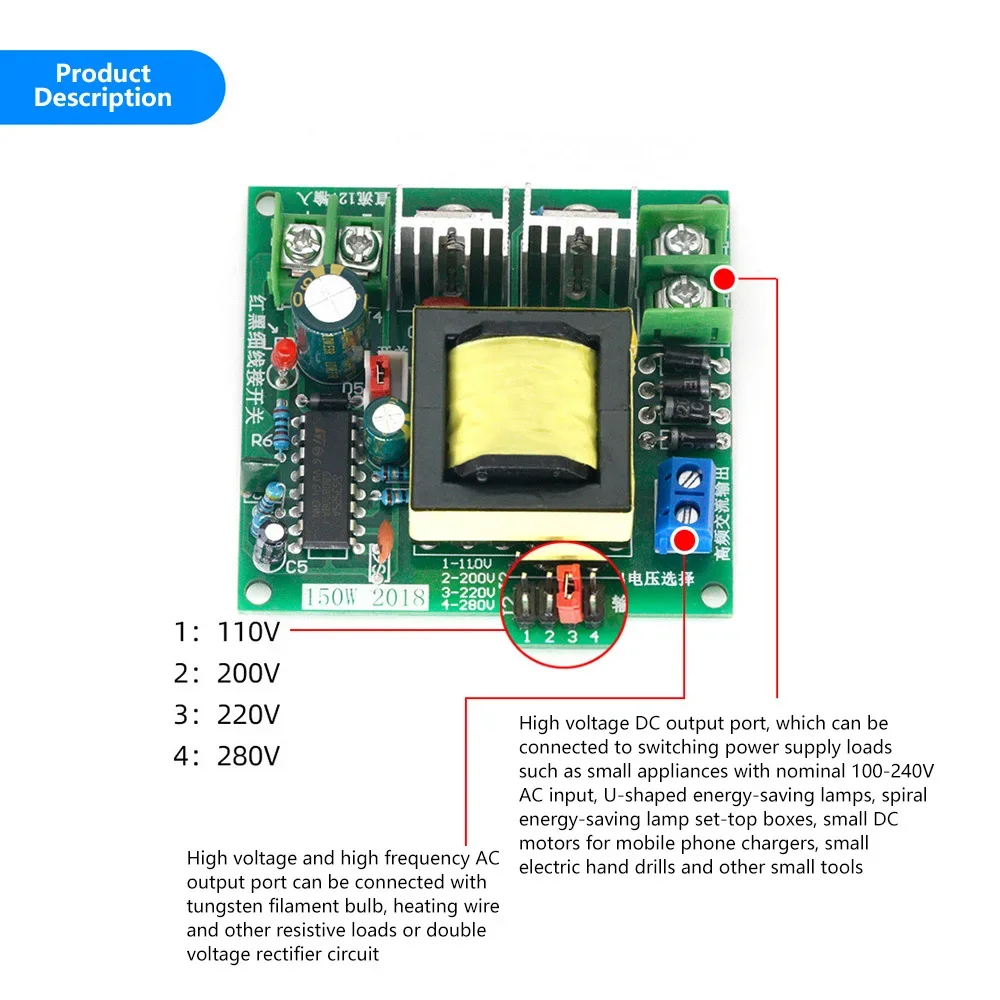

Porta di uscita CA ad alta frequenza: adatta solo per carichi resistivi, come le normali lampadine a incandescenza domestiche (lampadine a filamento di tungsteno), i normali saldatori elettrici o collegate a circuiti raddrizzatori a doppia tensione.Non misurare questa porta di uscita quando si misura la tensione di uscita, poiché questi voltmetri sono progettati per misurare la tensione domestica di 50 Hz, non la tensione ad alta frequenza, il che comporterà enormi errori di misurazione.

Porta di uscita CC: è possibile utilizzare l’intervallo CC del multimetro per misurare la tensione e trasportare carichi di alimentazione a commutazione (è possibile utilizzare apparecchi contrassegnati con la tensione di ingresso di AC100-240 V), carichi resistivi.Batteria dell’inverter da 150 W da DC12 V a AC220 V circuito di conversione dell’alimentazione del trasformatore step-up.

Interruttore: le linee rossa e nera sulla scheda sono interruttori utilizzati per controllare la presenza o l’assenza di uscita ad alta tensione.

Voltaggio in ingresso: 12 V, tensione in ingresso limitata 8 V, tensione in ingresso limitata 14,8 V.Poiché non è presente alcun fusibile di ingresso su questa scheda, aggiungere personalmente il fusibile.Si consiglia di aggiungere un fusibile da 15 A (alimentatore con batteria al litio e alimentatore switching, alimentatore CC, questo tipo di alimentatore causerà il surriscaldamento del tubo e la bruciatura quando l’alimentazione è insufficiente).L’uscita non è stabile e l’ingresso deve garantire potenza sufficiente (corrente), altrimenti è facile bruciare il tubo.

Voltaggio in uscita: 110 V 200 V 220 V 280 V

Forma d’onda di uscita: onda quadra ad alta frequenza o DC (non filtrata)

Potenza in uscita: 150 W (aggiungere ventola per il raffreddamento superiore a 100 W)

Corrente terminale 12V a vuoto: 250 mA

Frequenza di lavoro: 27KHZ

Protezione: nessuna protezione, aggiungi il fusibile da solo

Nota:

Gamma elettrica applicabile: il carico dell’alimentatore switching, generalmente è possibile utilizzare apparecchi elettrici con tensione di ingresso 100-240 V, come caricabatterie per telefoni cellulari non copiati, set-top box, DVD, lampade a LED (ci sono driver a corrente costante, quindi alcuni può essere utilizzato, alcune lampade a LED non possono essere utilizzate, quando vengono utilizzate, possono essere collegate solo alla porta di uscita CC, mai alla porta di uscita CA ad alta frequenza) normali lampadine a filamento di tungsteno, piccoli trapani a tensione di saldatura elettrica ad alta temperatura

Apparecchi elettrici inutilizzabili: trasformatori con nucleo in ferro, come apparecchiature audio che utilizzano trasformatori con nucleo in ferro, termostati, lampade dimmerabili, carichi di motori CA come ventilatori elettrici.Lampade LED step-down RC economiche (come luci notturne a LED, lampade a LED con cappello di paglia, lampade a LED con gusci in plastica)

Nota:

1.È meglio collegarsi alla “uscita CC”, perché la parte raddrizzatrice di questo tipo di apparecchio utilizza normali tubi raddrizzatori.Il collegamento alla “uscita CA ad alta frequenza” farà sì che il diodo raddrizzatore dell’apparecchio si surriscaldi e si guasti e il diodo dell’apparecchio venga danneggiato.Alla fine, la scheda del modulo boost si brucerà.Il collegamento dell’alimentatore switching all’uscita CC può ridurre la temperatura della scheda boost.

2.Questa scheda è dotata di uscita CA e CC a onda quadra ad alta frequenza, quindi non può essere utilizzata con apparecchi induttivi generali: motori, ventilatori elettrici, trasformatori a bobina (come amplificatori di potenza e altoparlanti), piccoli elettrodomestici step-down a condensatori semplici, RC step-down economici Lampade a LED (come luci notturne a LED, lampade a LED con cappello di paglia), saldatori termostatici…

3.Quando si collegano piccoli carichi (luci LED, caricabatterie per telefoni cellulari, DVD, set-top box, ecc.), si consiglia di collegarsi a un livello di tensione di uscita inferiore come 200 V.

4.Quando si lavora a lungo con un carico elevato (≥100 W), si consiglia di aumentare il dissipatore di calore o aggiungere una ventola per la dissipazione del calore.

5.L’alimentatore non può essere collegato al contrario.Inoltre, l’alimentatore e il cavo di alimentazione devono avere una corrente sufficientemente grande (è necessario un cavo di alimentazione in ingresso abbastanza spesso per garantire l’uscita.Il convertitore converte bassa tensione e alta corrente in alta tensione e bassa corrente.Ad esempio, quando l’uscita è 100 W e l’ingresso è 12 V, la corrente deve essere di circa 9 A)

6.Non sovraccaricare o cortocircuitare l’uscita.

7.La misurazione del multimetro della tensione a vuoto ad alta frequenza all’estremità di uscita mostrerà un valore elevato (questo non è corretto, non la tensione effettiva, perché il multimetro è progettato per CA a bassa frequenza da 50 HZ o 60 HZ, non per alta frequenza AC, che comporterà enormi errori nei risultati del test.Alcuni clienti hanno testato anche una tensione di 800 V)

8.Il problema del test della tensione di uscita CC, perché l’uscita CC della scheda boost non è collegata al condensatore del filtro e questo tipo di trasformatore avrà determinati impulsi di picco durante la conversione e la tensione misurata sarà elevata quando non è carico, il che è normale.

9.Poiché si tratta di una scheda nuda con un’elevata tensione di uscita, prestare attenzione alla sicurezza durante l’utilizzo.Non posizionarlo su un tavolo conduttivo, come un tavolo metallico, lontano dal terminale della batteria, per evitare impatti accidentali e collegare le linee di ingresso e uscita.Dopo la commutazione, verificare che tutto sia corretto prima di accendere.

Elenco di consegna:

Invertitore X1
