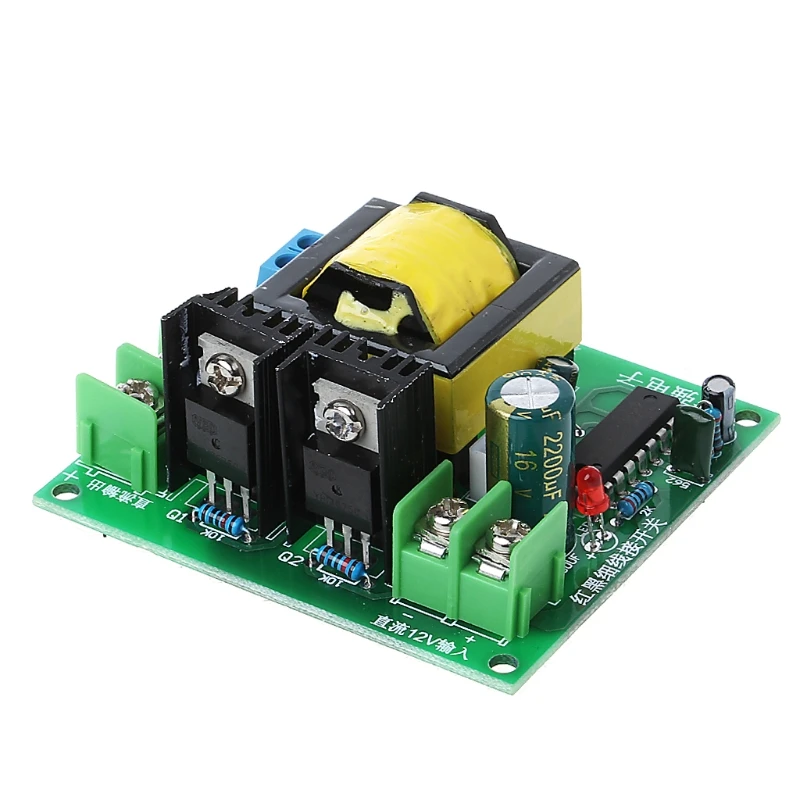

Specifiche:
1) Dimensioni PCB: 66*61 mm
2) Tensione in ingresso: DC12V

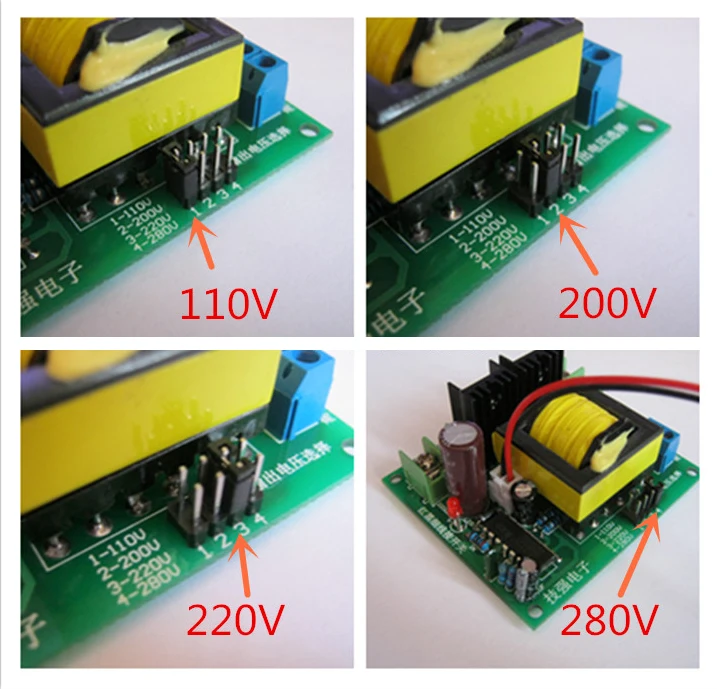

3) Tensione di uscita: 110 V/200 V/220 V/280 V (marcato sul PCB.Può essere impostato con ponticello integrato)
4) Forma dell’onda di uscita: onda quadra ad alta frequenza o DC (non filtrata)
5) Potenza in uscita: nominale 150 W, massimo 200 W (quando superiore a 100 W, utilizzare una ventola di raffreddamento)
6) Corrente con interfaccia 12V (senza carico): 250mA
7) Frequenza di lavoro: 37kHz
8) Chip integrato: ST SG3525A o KA3525, a seconda dei diversi lotti di produzione.
9) FET: RU6099R o DX3205R, a seconda dei diversi lotti di produzione.
Precauzioni:

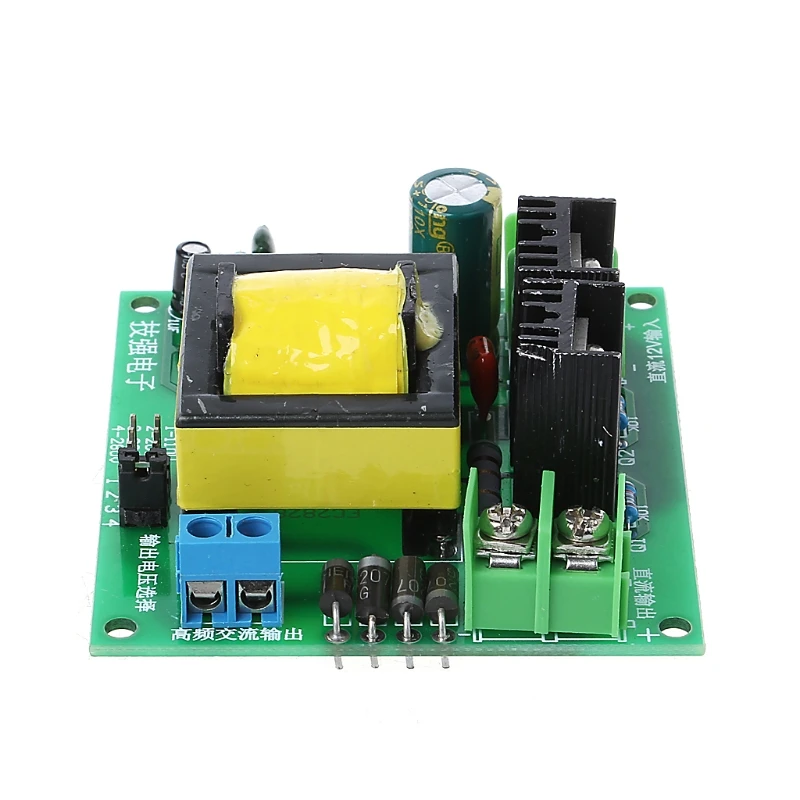

1) Si consiglia di collegarsi alla “Uscita CC”, poiché le normali unità elettriche utilizzano un raddrizzatore normale.Se collegato alla “uscita CA ad alta frequenza”, il raddrizzatore si surriscalderà velocemente e verrà danneggiato, il diodo verrà distrutto.
2) Questa scheda è dotata di uscita CA a onda quadra ad alta frequenza e uscita CC, quindi non può azionare dispositivi elettrici induttivi (come motore, ventola, unità step-down volt condensatore resistore, piccole luci LED, ecc.)
3) Quando è collegato a piccoli carichi (caricabatterie del telefono, DVD, ecc.), si consiglia di collegarsi all’uscita di tensione inferiore, come 200 V.
4) Quando si lavora a carico elevato (superiore a 100 W) o per un lungo periodo, utilizzare un dissipatore di calore e una ventola più grandi per il raffreddamento.
5) Si prega di non confondere la polarità.È necessaria una corrente sufficientemente grande per l’alimentatore e il cavo di alimentazione.
6) Nessun sovraccarico, nessun cortocircuito in uscita.
7) Quando l’uscita è ad alta frequenza e non è presente alcun carico, il risultato del test con un multimetro sarà superiore a quello effettivo.
Imballaggio
1 pz * Convertitore DC-AC da 12 V a 110 V 200 V 220 V 280 V AC 150 W Trasformatore di scheda boost inverter
