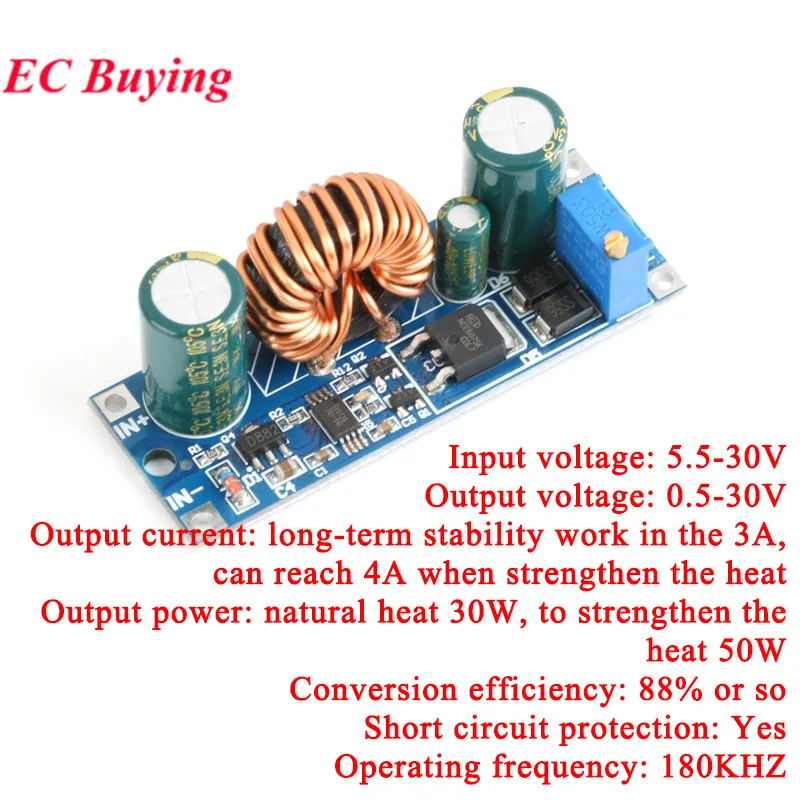

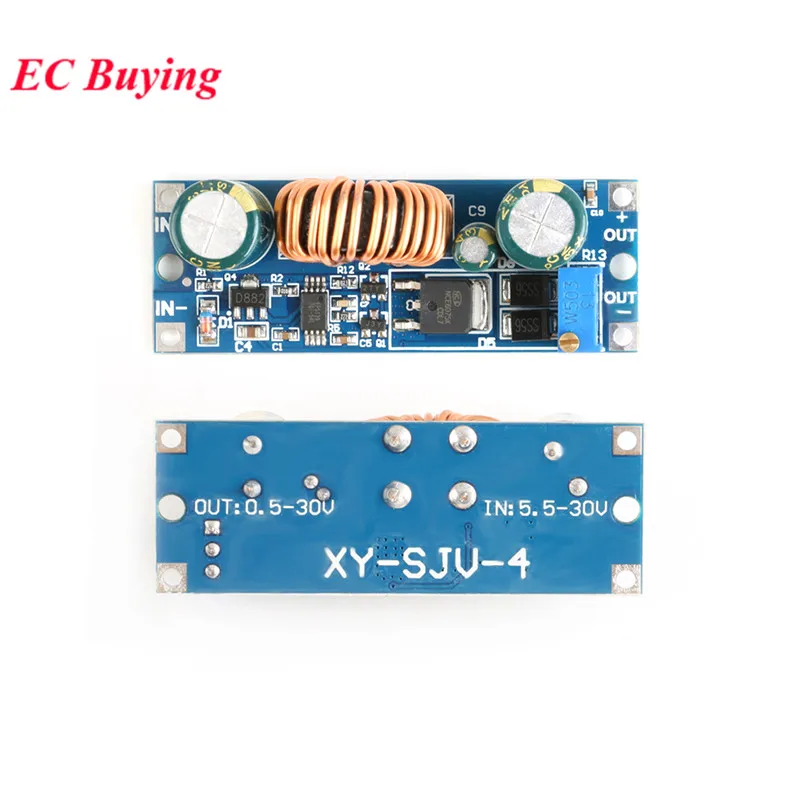

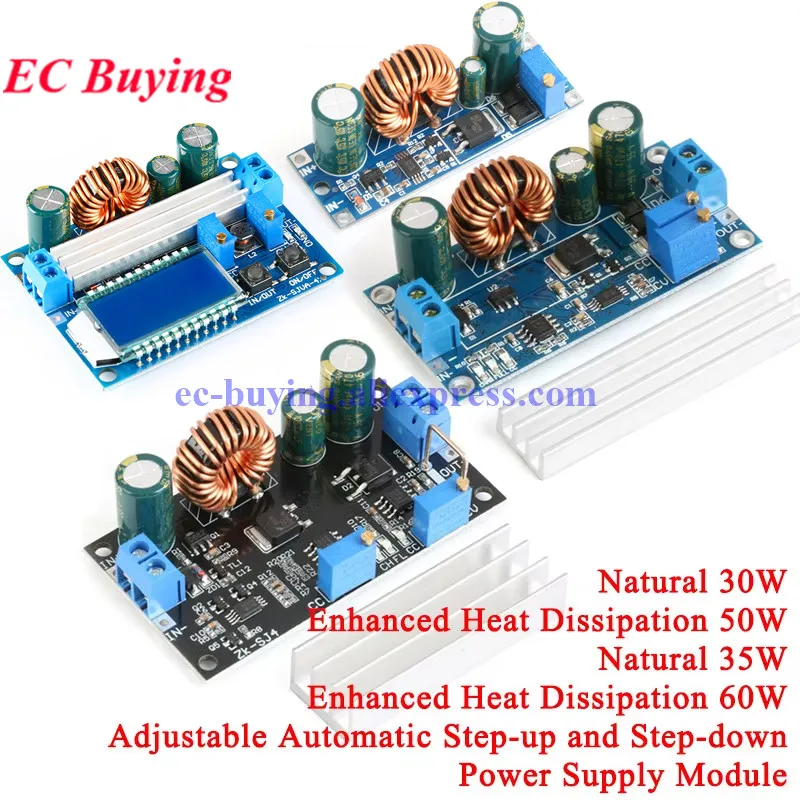

Il modulo di potenza buck-boost regolabile adotta il chip buck-boost come controller principale e il MOS esterno ad alta potenza 60V75A viene utilizzato come tubo di commutazione e il doppio diodo Schottky 60V 5A parallelo ad alta corrente e alta tensione è utilizzato per la rettifica.Non paragonabile all’SS34 dello schema 6009 o 2577, la prima tensione di tenuta non è sufficiente, perché secondo il principio buck-boost, la tensione di tenuta MOS e Schottky è maggiore della somma delle tensioni di ingresso e uscita (se il la tensione di ingresso e la tensione di uscita sono entrambe massime) 30 V, il tubo mos e il valore della pressione Schottky dovrebbero essere almeno 60 V), la tensione di tenuta SS34 fino a 40 V, 6009 tensione di tenuta massima 36 V, il design di questo modulo è un pericin secondo luogo, la capacità di uscita della corrente non è sufficiente, la corrente massima SS34 originale è 3 A (più la perdita di commutazione, la dissipazione del calore non è buona, la corrente può superare la capacità di corrente è inferiore a 3 A), Schottky verrà interrotto se la tensione è troppo alta o la temperatura è troppo alta, bruciando così il chip principale, esiste un pericolo per la sicurezza;La soluzione XL6009/LM2577 ha una bassa efficienza e l’induttore comune ha un calore elevato.Non è un chip buck-boost e non c’è una protezione sufficiente.Utilizzare induttori ad anello magnetico ferro-silicio-alluminio per un’elevata efficienza.Aumentare la dissipazione del calore e il rame.Le prestazioni sono migliori della soluzione L6009/LM2577.Dopo aver impostato la tensione di uscita, non cambia con la tensione di ingresso.

• Voltaggio in ingresso: 5,5-30 V

• Voltaggio in uscita: 0,5-30 V

• Corrente di uscita: può funzionare stabilmente a 3 A per un lungo periodo e può raggiungere 4 A con una migliore dissipazione del calore

• Potenza in uscita: dissipazione del calore naturale 35 W, dissipazione del calore migliorata 50 W

• Efficienza di conversione: circa 88%

• Protezione da cortocircuito in uscita: sì, il modulo spegne automaticamente l’uscita dopo la protezione da cortocircuito e può essere ripristinato riaccendendo il modulo.Se l’alimentatore non dispone di protezione dal limite di corrente in uscita, si consiglia di collegarsi in serie all’estremità anteriore di ingresso del modulo.

• Il fusibile migliora il fattore di sicurezza.

• Protezione connessione inversa ingresso: nessuna

• Frequenza di lavoro: 180KHZ

• Dimensioni: 56*20*21 mm, diametro del foro di montaggio 3 mm

Il modulo è dotato di funzione di protezione da sottotensione in ingresso.L’impostazione predefinita è circa 5 V.Dopo che questo valore è inferiore, l’uscita verrà automaticamente disconnessa.Dopo che la tensione di ingresso è stata ripristinata, è possibile avviarla da sola (notare la tensione sulla porta del modulo.Non ignorare l’ingresso quando la corrente di ingresso è elevata).Pressione parziale sul filo).

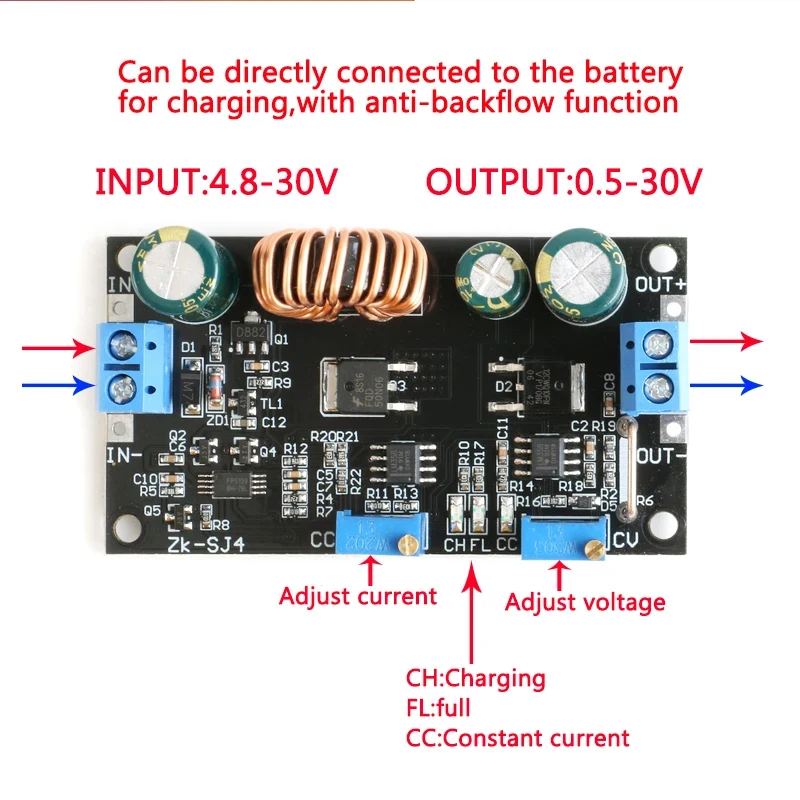

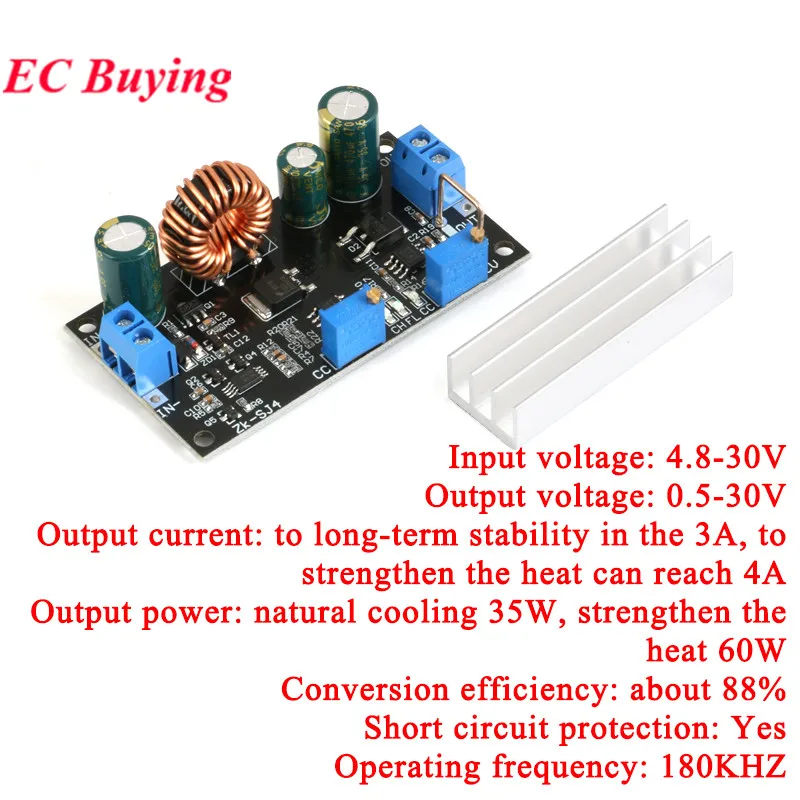

Il modulo di alimentazione a corrente costante a tensione costante buck-boost regolabile adotta un MOS esterno ad alta potenza e un diodo Schottky ad alta tensione ad alta corrente e un ampio pacchetto per aumentare la dissipazione del calore e la deposizione di rame.Le prestazioni sono migliori della soluzione XL6009/LM2577.Dopo aver impostato la tensione di uscita, non cambia con la tensione di ingresso.La corrente può essere impostata per limitare la corrente di uscita, l’azionamento a corrente costante, la ricarica della batteria e altre occasioni.Ha la propria funzione antiriflusso di uscita, quindi non è necessario aggiungere un diodo antiriflusso durante la ricarica della batteria.

Parametro:

• Voltaggio in ingresso: 4,8-30 V

• Voltaggio in uscita: 0,5-30 V

• Corrente di uscita: può funzionare stabilmente a 3 A per un lungo periodo e può raggiungere 4 A con una migliore dissipazione del calore

• Potenza in uscita: dissipazione del calore naturale 35 W, dissipazione del calore migliorata 60 W

• Efficienza di conversione: circa 88%

• Protezione da cortocircuito in uscita: sì

• Protezione connessione inversa ingresso: nessuna

• Frequenza di lavoro: 180KHZ

• Dimensioni: 68*37*22 mm, diametro del foro di montaggio 3 mm

Il modulo contiene tre indicatori luminosi, indicazione dello stato della corrente costante a tensione costante (rosso, luminoso in modalità corrente costante), indicazione di carica (blu), indicazione completa (verde, la dimensione della corrente della lampada è 1/10 della corrente impostata).

Il modulo è dotato di funzione di protezione da sottotensione in ingresso.L’impostazione predefinita è circa 4,2 V.Dopo che questo valore è stato superato, la tensione di ingresso in uscita verrà automaticamente disconnessa e potrà essere avviata automaticamente dopo il ripristino.



Nota:

1.Ingresso modulo IN-disabilitazione e uscita OUT- cortocircuito, altrimenti la funzione di corrente costante non sarà valida.

2.Assicurarsi che la potenza dell’alimentatore sia sempre maggiore della potenza richiesta dal carico in uscita.

3.Se il modulo desidera un’uscita a pieno carico, la tensione di ingresso dovrebbe essere 8 V o più.Quando la tensione in ingresso è 5 V, la potenza in uscita è di circa 15 W.Il valore di corrente del modulo è fino a 4 A, soggetto alla potenza di uscita massima, come l’uscita 17 V, la corrente non deve essere superiore a 2 A.

4.Quando si regola la corrente di uscita, collegare prima i puntali all’uscita, quindi accendere l’interruttore di alimentazione per evitare scintille.

5.Il prodotto non è progettato per uso medico, salvavita, salvagente, ecc. e non può essere utilizzato in luoghi pericolosi come i depositi di olio di miniera di carbone.

Descrizioni:

1.Il modulo utilizza il chip step-up e down come controller principale, MOS esterno 60V 75A

tubo come interruttore, doppio raddrizzatore da 60 V 5 A SS56 Schottky.

    2.Può essere aumentato, ma anche buck, la regolazione arbitraria della tensione di uscita 0,5-30 V, limitando la corrente 0

-4A regolazione arbitraria; può essere utilizzato per l’azionamento a corrente costante LED, la ricarica della batteria e altro

occasioni di corrente costante, limitando la corrente con protezione da sovracorrente, più sicura;

    3.Indicatore della modalità corrente costante, indicatore di carica, pieno di luce.Uscita anti-retrovaggio, non farlo

caricare la batteria quando si utilizza il diodo anti-allagamento aggiuntivo.

    4.Ampio ingresso di tensione 5,5-30 V, ampia uscita di tensione 0,5-30 V, entrambi i boost possono anche subire, ad esempio tu

regolare la tensione di uscita di 18 V, quindi la tensione di ingresso compresa tra 5,5-30 V cambierà casualmente, sarà

uscita costante 18V; quindi ad esempio, inserisci 12 V, regola le impostazioni del potenziometro 0,5-30 V

output arbitrario.

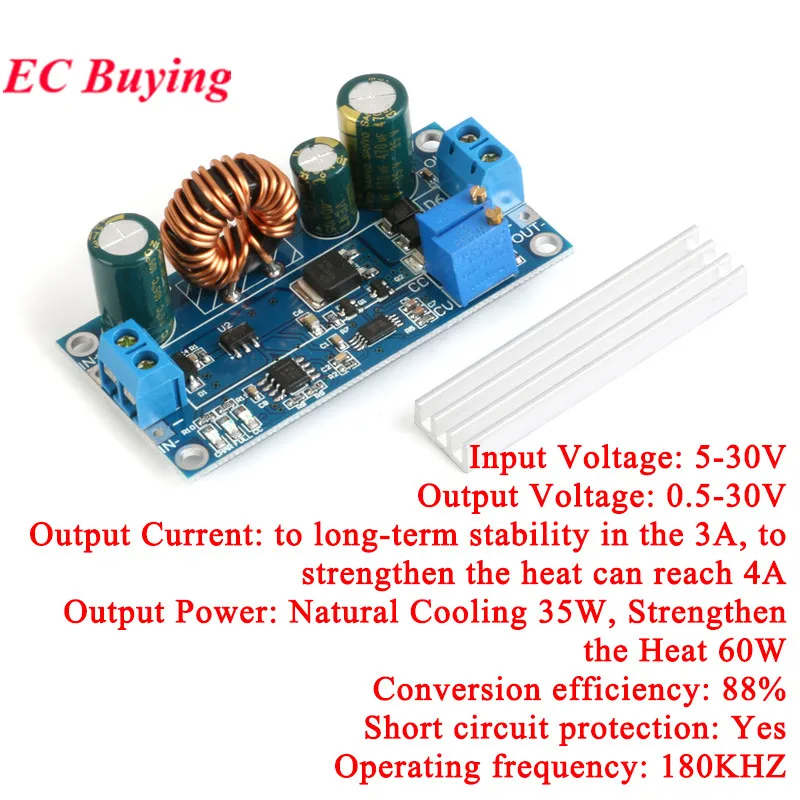

Specifiche:

Tensione in ingresso: 5-30 V

Tensione di uscita: 0,5-30 V

Corrente di uscita: per stabilità a lungo termine nei 3 A, per rafforzare il calore può raggiungere i 4 A

Potenza in uscita: raffreddamento naturale 35 W, rafforzamento del calore 60 W

Efficienza di conversione: 88%

Protezione da cortocircuito: sì

Frequenza operativa: 180 KHZ

Descrizione:

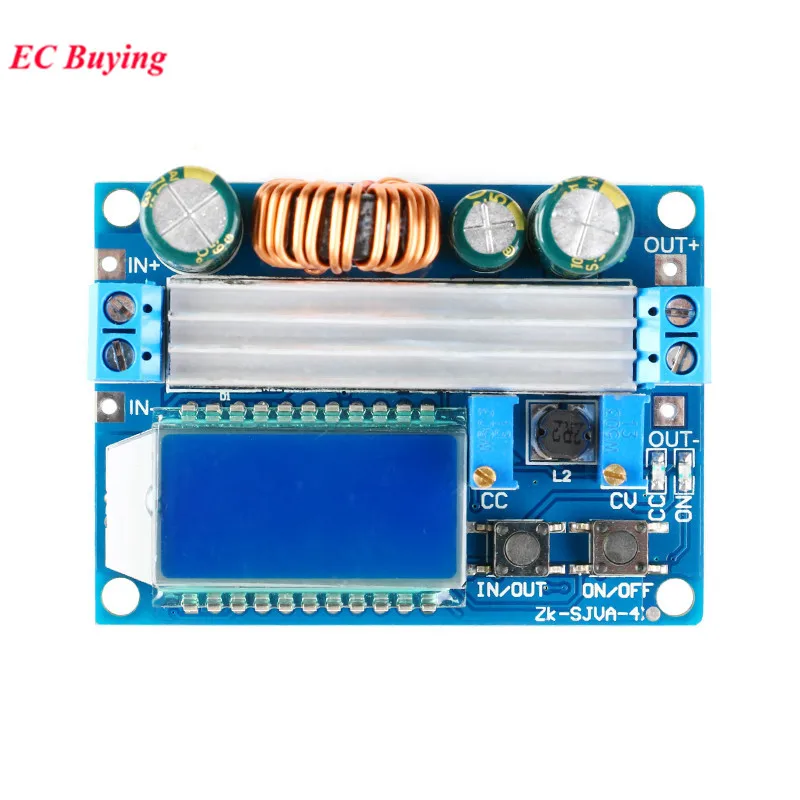

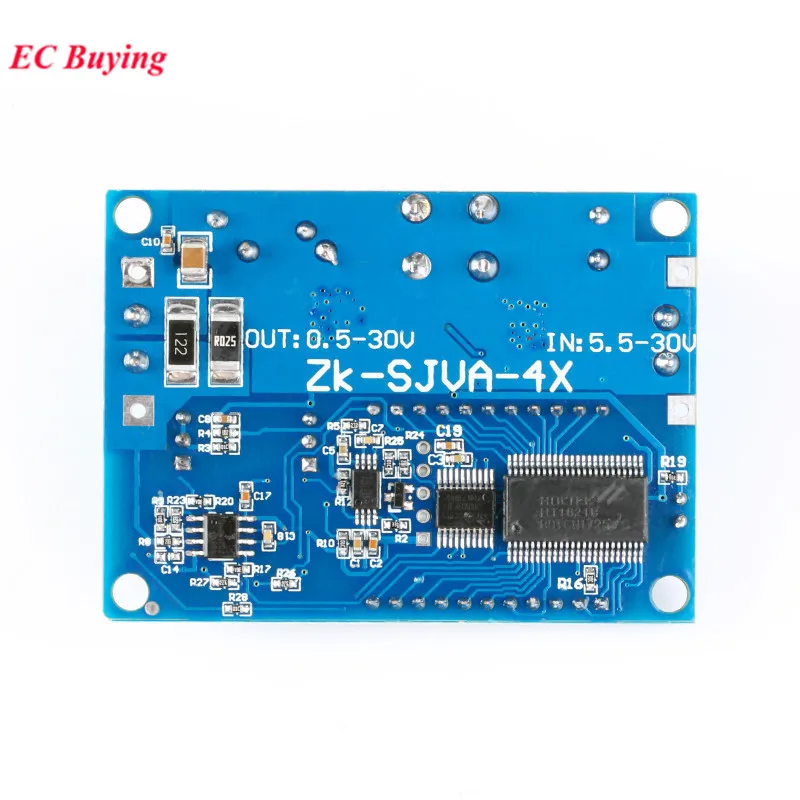

Buck – Modulo Boost (versione LCD a corrente costante a tensione costante)

1.Punti salienti del prodotto:

1.1 Tensione di ingresso e uscita LCD, potenza di uscita corrente di uscita;

1.2.Protezione anti-inversione di ingresso, la connessione inversa non brucerà;

1.3.Può aumentare e diminuire, la tensione di uscita può essere regolata liberamente da 0,5-30 V e il limite di corrente di 0-4 A può essere regolato arbitrariamente;

1.4 uscita anti-intrusione, non è necessario alcun diodo antiriflusso aggiuntivo per caricare la batteria;

1.5.Il pulsante controlla lo stato di accensione/spegnimento dell’uscita ed è possibile impostare l’accensione o lo spegnimento per impostazione predefinita;

1.6.I chip di salita e discesa vengono utilizzati come controller principale, il tubo MOS esterno da 60 V 75 A viene utilizzato come interruttore e la doppia rettifica Schottky da 60 V 5 A SS56, valore di tensione da 60 V, è superiore alla soluzione IMatura XL6009 / LM2577 sul mercato (molti dispositivi hanno valori di pressione insufficienti, MOS Il valore di pressione del tubo e del diodo Schottky deve essere maggiore del valore della tensione di ingresso più di ingresso);

1.7.Piccola ondulazione in uscita, filtro LC;

1.8.Con un dissipatore di calore, il modulo trasmettitore supporta la colonna di isolamento.

Parametro:

Tensione in ingresso: 5,5-30 V (tensione in ingresso 5 V, può raggiungere un normale buck-boost, ma i valori del misuratore di tensione e corrente non sono accurati; al di sotto di 4,7 V, protezione da sottotensione)

Voltaggio in uscita: 0,5-30 V

Corrente di uscita: funzionamento stabile in 3 A per lungo tempo, rafforzamento del calore fino a 4 A

Potenza in uscita: dissipazione del calore naturale da 35 W, dissipazione del calore 50 W

Risoluzione del display della tensione: 0,05 V

Risoluzione corrente del display: 0,005 A

Efficienza di conversione: circa 88%

Avvio graduale: sì (l’avvio del carico è molto potente, l’avvio potrebbe guastarsi)

Protezione inversa ingresso: sì

Uscita anti-intrusione: sì

Protezione da cortocircuito: sì

Frequenza di lavoro: 180KHZ

Dimensioni: lunghezza * larghezza * altezza 66 * 48 * 21 mm

Foro di montaggio: diametro 4 mm

Funzione:

1.Il modulo è dotato di due pulsanti IN/OUT, ON/OFF: il pulsante IN/OUT viene utilizzato per commutare la tensione di ingresso e la visualizzazione della tensione di uscita, premere a lungo per commutare la visualizzazione della potenza di uscita della corrente di uscita;L’uscita di controllo del pulsante ON / OFF è ON o OFF, premere a lungo l’impostazione Lo stato di uscita predefinito dell’accensione è ON o OFF.

2.CC è il potenziometro di impostazione della corrente, rotazione in senso orario, può aumentare la corrente impostata, quando la corrente di carico raggiunge la corrente impostata, entra nello stato di corrente costante, l’indicatore di corrente costante CC (rosso) si accende;il CV destro è l’impostazione della tensione. Il potenziometro, ruotando in senso orario, può aumentare la tensione di uscita.L’indicatore ON è un indicatore dello stato dell’uscita che si spegne quando la tensione di uscita è attivata.

Come usare:

1.Utilizzato come un normale modulo buck-boost con protezione da sovracorrente

(1) Regola il dispositivo a tensione costante CV per far sì che la tensione di uscita raggiunga la tensione desiderata.

(2) Misurare la corrente di cortocircuito in uscita con un amperometro da 10 A (collegare direttamente i due puntali all’uscita), regolare il potenziometro a corrente costante e far sì che la corrente di uscita raggiunga il valore di protezione da sovracorrente preimpostato.(Ad esempio, il multimetro visualizza un valore corrente di 2A.Quando si utilizza questo modulo, la corrente massima può raggiungere solo 2A.Quando la corrente raggiunge 2 A, il LED rosso a corrente costante a tensione costante è acceso, altrimenti il LED è spento.)

Nota: se utilizzato in questo stato, si verificherà una caduta di tensione di 0 ~ 0,2 V a causa della resistenza di campionamento della corrente in uscita.Allo stesso tempo, i cavi di ingresso e di uscita produrranno una certa caduta di tensione lineare, il che è un fenomeno normale!

2.Utilizzato come caricabatterie

Per caricare la batteria non è possibile utilizzare moduli senza funzione di corrente costante.Poiché la potenza della batteria e la caduta di tensione del caricabatterie sono troppo grandi, la corrente di carica è eccessiva, causando danni alla batteria.Pertanto, la batteria viene caricata all’inizio con corrente costante, quando la ricarica è costante.Torna automaticamente alla carica a tensione costante quando viene raggiunto il grado.

(1) Determinare la tensione flottante e la corrente di carica della batteria ricaricabile (se il parametro della batteria al litio è 3,7 V/2200 mAh, la tensione flottante è 4,2 V e la corrente di carica massima è 1 C, ovvero 2200 mA)

(2) In condizioni di assenza di carico, il multimetro misura la tensione di uscita e regola il posizionatore a tensione costante per far sì che la tensione di uscita raggiunga la tensione fluttuante.(Se la batteria al litio da 3,7 V è carica, regolare la tensione di uscita su 4,2 V)

(3) Misurare la corrente di cortocircuito in uscita con un amperometro da 10 A (collegare direttamente i due puntali al terminale di uscita), regolare il potenziometro a corrente costante e far sì che la corrente di uscita raggiunga il valore della corrente di carica predeterminato;

(4) Collegare la batteria e caricarla.

(I passaggi 1, 2 e 3 sono i seguenti: alimentazione del terminale di ingresso, l’uscita non è collegata al carico della batteria)

3.Utilizzato come modulo di azionamento a corrente costante LED

(1) Assicurarsi di necessario pilotare la corrente operativa del LED e la tensione operativa massima;

(2) In condizioni di assenza di carico, il multimetro misura la tensione di uscita e regola il posizionatore a tensione costante per realizzare la tensione di uscita

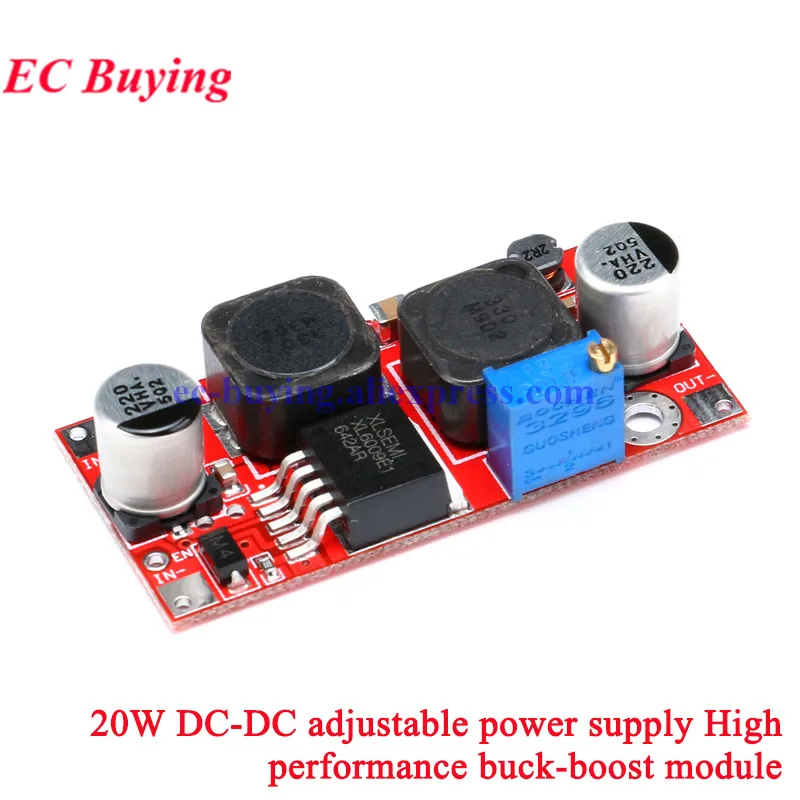

Parametri

Proprietà del modulo: modulo step-up e down non isolato (BOOST e Buck)

Voltaggio in ingresso: 3,2-32 V

Voltaggio in uscita: (1) regolabile in continuo (1,2-35 V)

Corrente di uscita: 1,5 A (MAX)

Corrente in ingresso: 4 A (MAX)

Potenza in uscita: raffreddamento naturale 20 W, più dissipatore di calore 25 W (MAX) potenza reale

Potenza massima in uscita = efficienza di conversione della tensione in ingresso * 4 A *efficienza di conversione

Efficienza di conversione: l’efficienza della tensione e della corrente misurate comunemente utilizzate (di seguito, solo come riferimento)

A=Tensione in ingresso.B=Corrente in ingresso.C=Tensione di uscita.D=Corrente di uscita.E=efficienza di conversione

Temperatura operativa: Grado industriale (da -40 C a + 85 C) (la temperatura ambiente supera i 40 gradi, minore consumo energetico o per migliorare la dissipazione del calore)

Aumento della temperatura a pieno carico: 45 C

Frequenza operativa: 400 kHz

Corrente di carico: 5 V giri 12 V 15 mA

Regolazione del carico: ± 0,5%

Regolazione della tensione: ± 0,5%

Velocità di risposta dinamica: 5% 200uS

Abilita la porta di controllo: Sì, alta 1,4 V-VIN (ON), bassa 0-0,8 V (OFF), alta predefinita

Protezione da cortocircuito: nessuna (installare il fusibile o l’ingresso del circuito di protezione)

Protezione da inversione di polarità dell’ingresso: Nessuna, si prega di con la nostra scheda diodi di protezione inversa o in serie di ingressi.

Installazione: è possibile avvitare (fori di fissaggio 3 mm), 2 fori di fissaggio

Introduzione

1: Il nuovo chip XLSEMI originale, elimina il falso, smonta il chip.

2: Condensatori elettrolitici SMD importati, non accompagnati da capacità fatta in casa.

3: Frequenza operativa fino a 400 Khz e circuito di filtro LC, l’ondulazione in uscita è molto bassa.

4: Imporre i induttori TDK, il calore e il rumore al minimo.

6: Ingresso e uscita tre condensatori ceramici multistrato MLCC, le interferenze migliorano la stabilità.

7: PCB utilizza kb di materiale in foglio di grado A, per evitare cartone e piastra della spazzatura.

8: MOSFET integrato, il triodo integrato LM2577 dice addio, può raggiungere il 94% di efficienza.

9: Aumentato abilita la porta, è possibile controllare se il circuito boost.

10: Dimensioni: 49 (L) * 23,4 (L) * 11,4 (A) mm (escluso potenziometro)
