Contatore di frequenza DC5V Tester di frequenza 200Hz-100MHz Caratteristiche Display OLED da 0,9 pollici Ricetrasmettitore radioamatore ad alta precisione Type-C

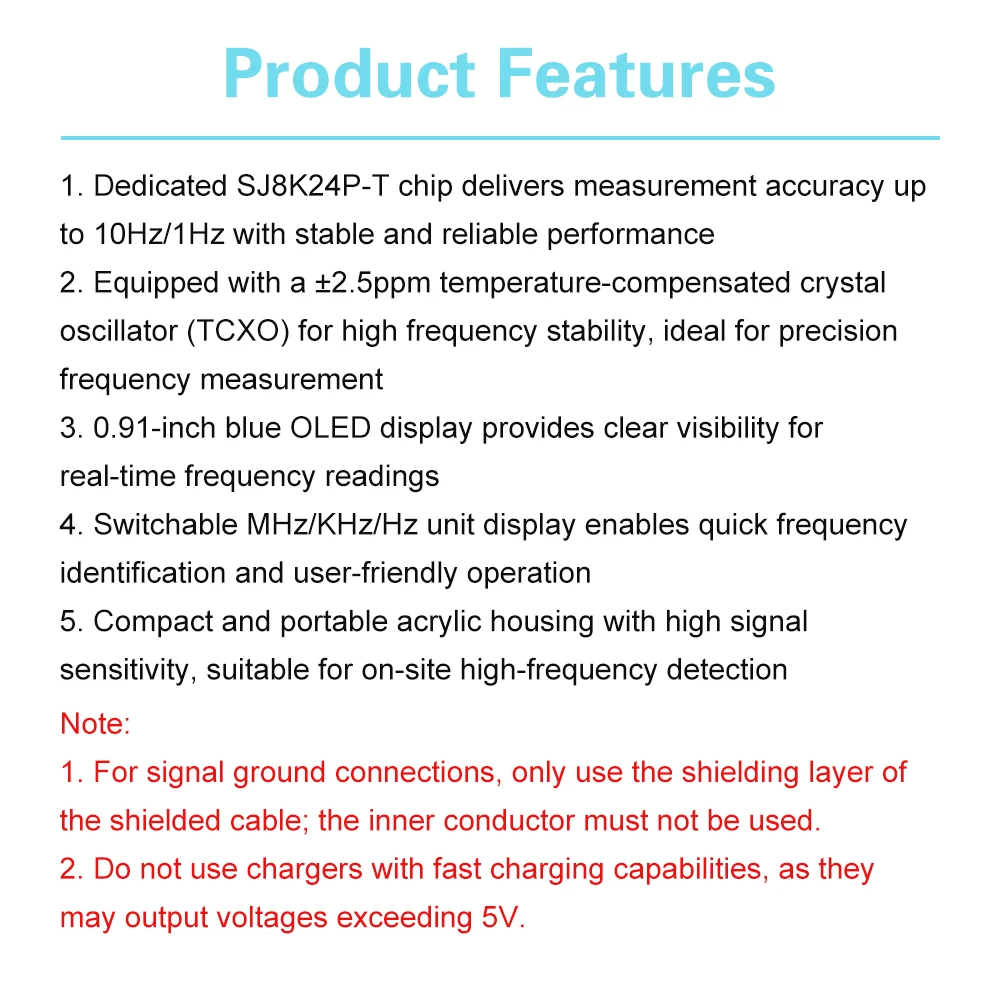

Caratteristiche:

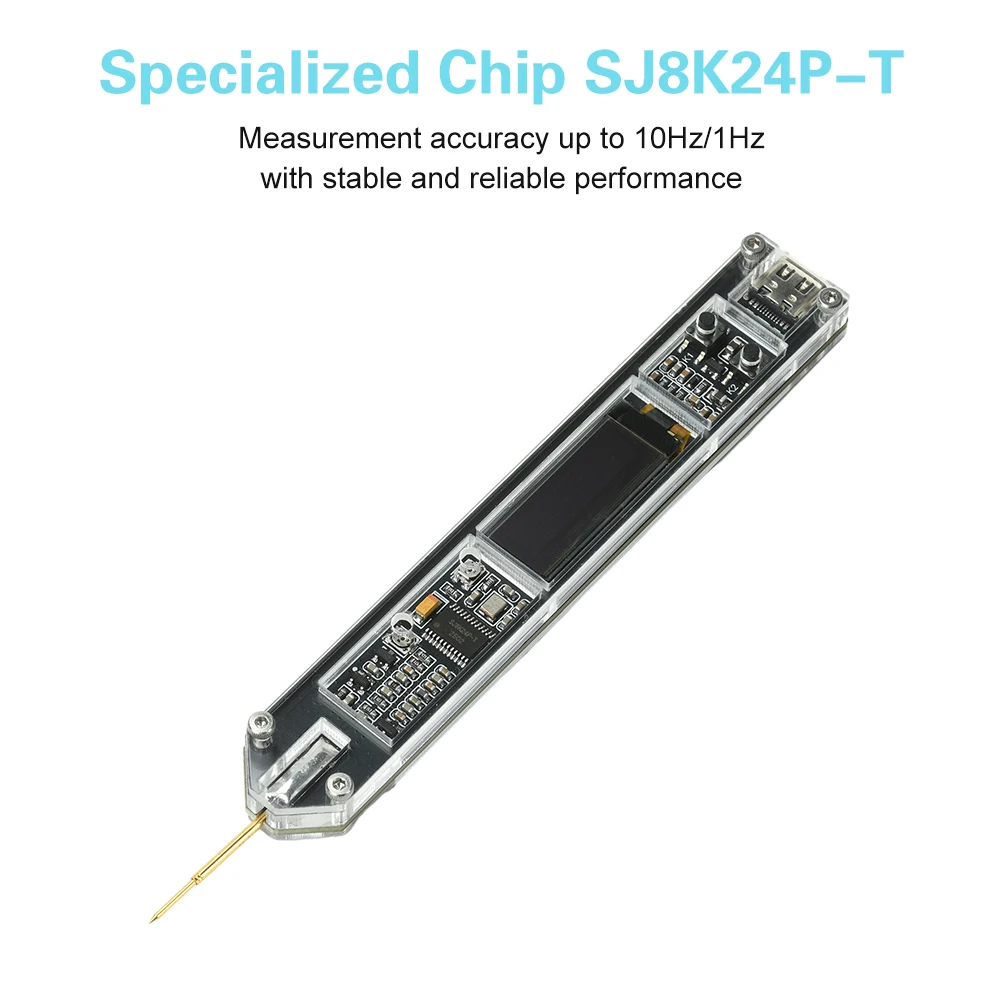

1.Il chip SJ8K24P-T dedicato offre precisione di misurazione fino a 10 Hz/1 Hz con prestazioni stabili e affidabili

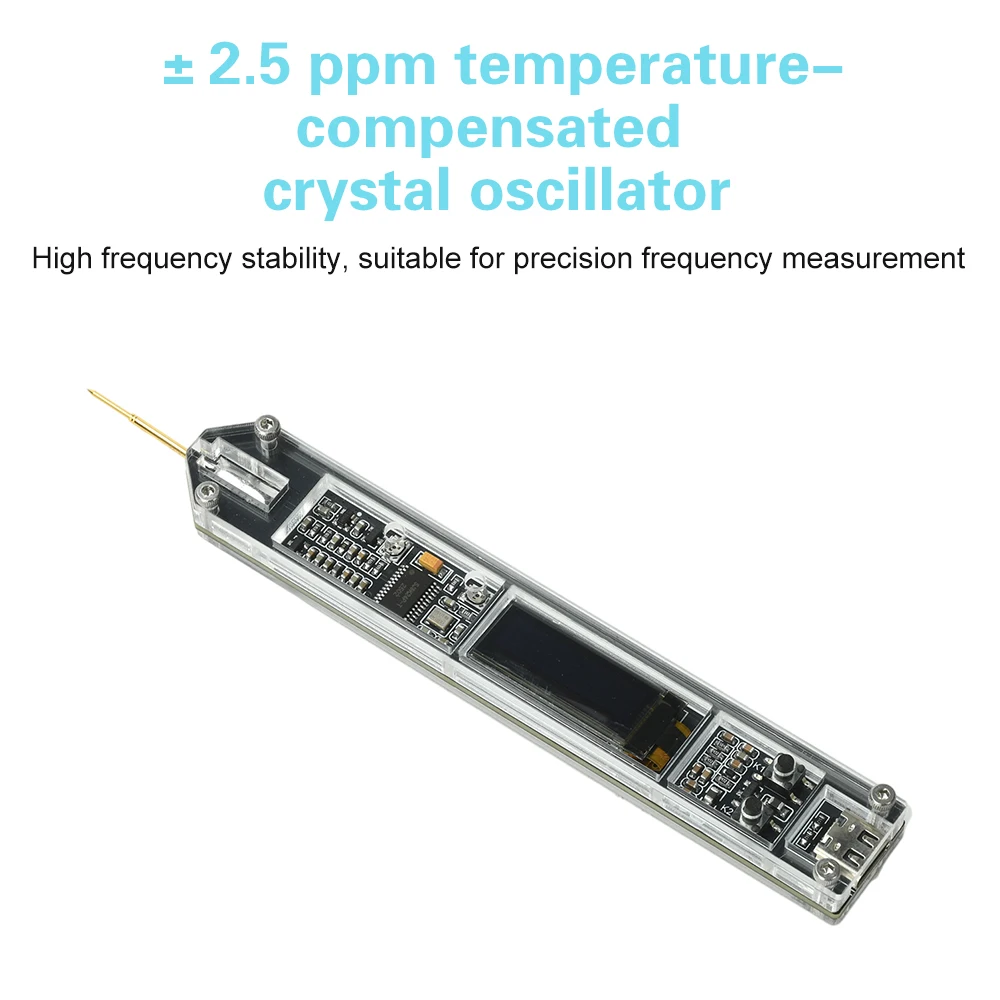

2.Dotato di oscillatore a cristallo con compensazione della temperatura (TCXO) ±2,5 ppm per stabilità alle alte frequenze, ideale per misurazioni di precisione della frequenza

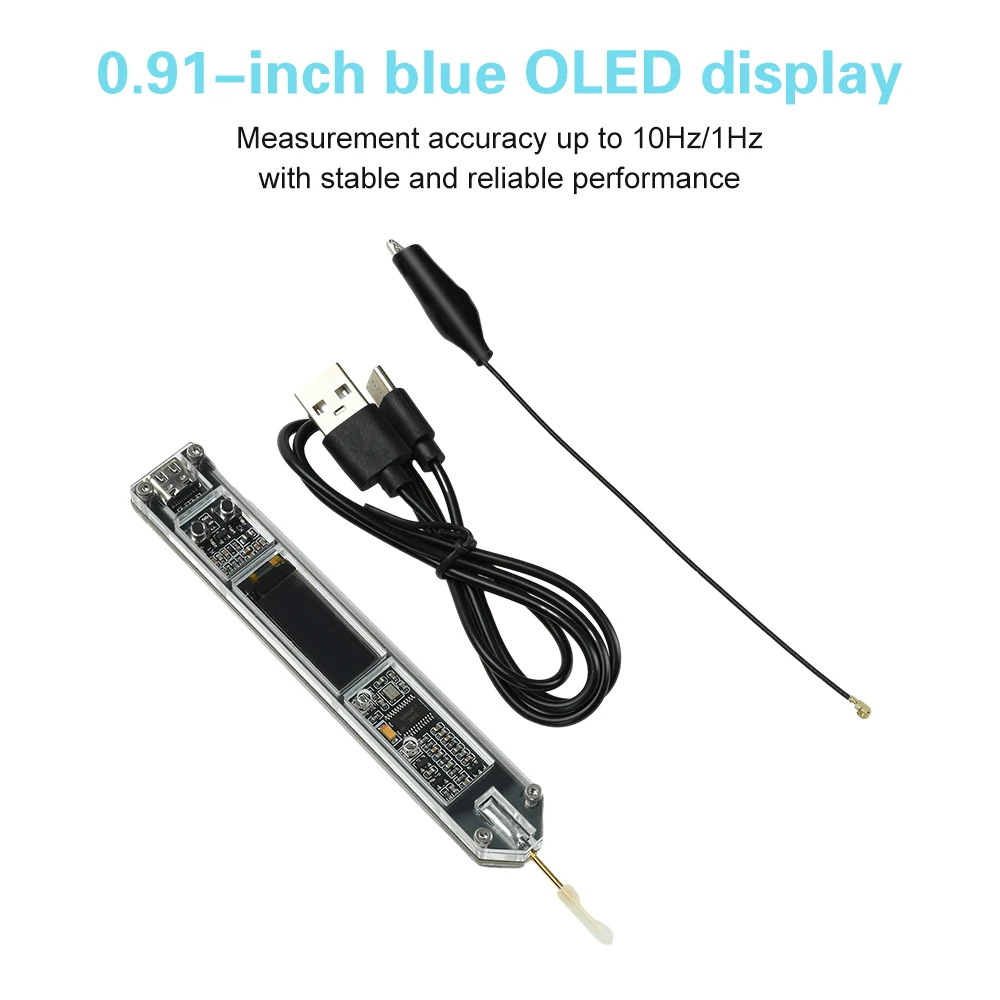

3.Il display OLED blu da 0,91 pollici offre una chiara visibilità per le letture di frequenza in tempo reale

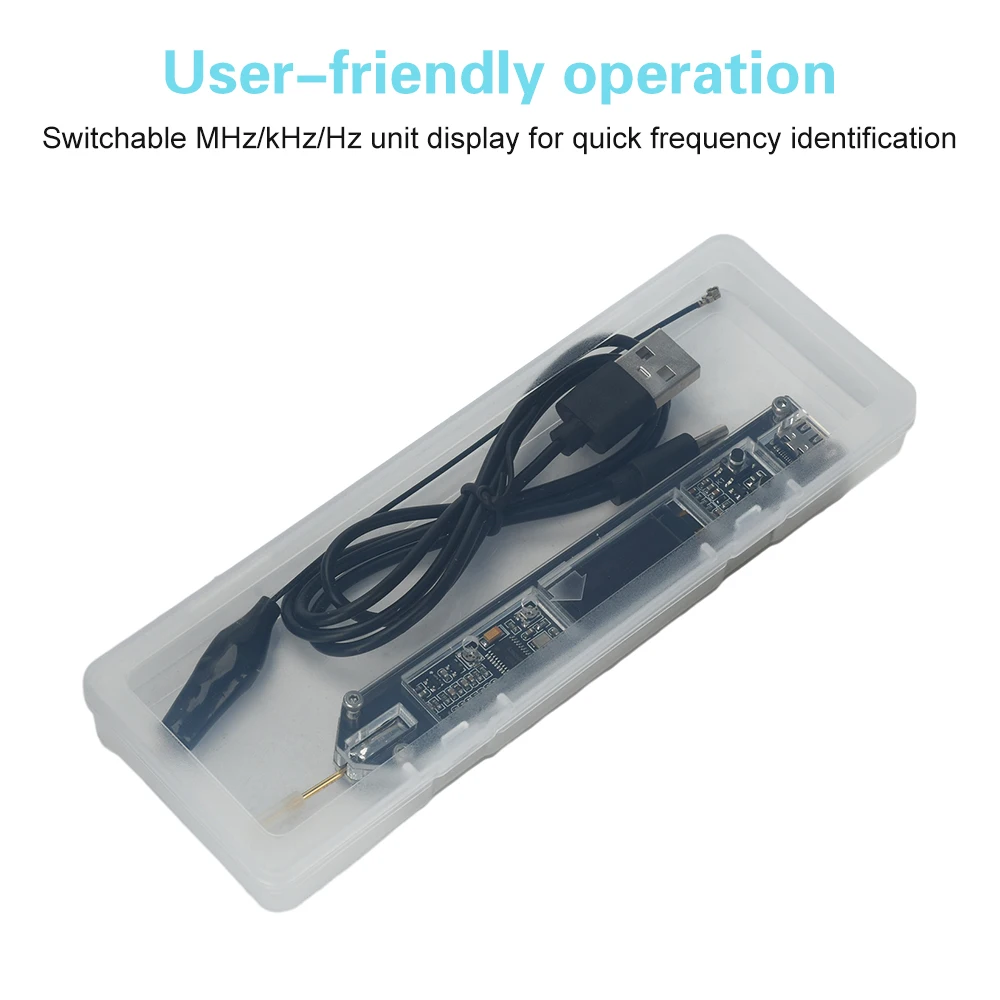

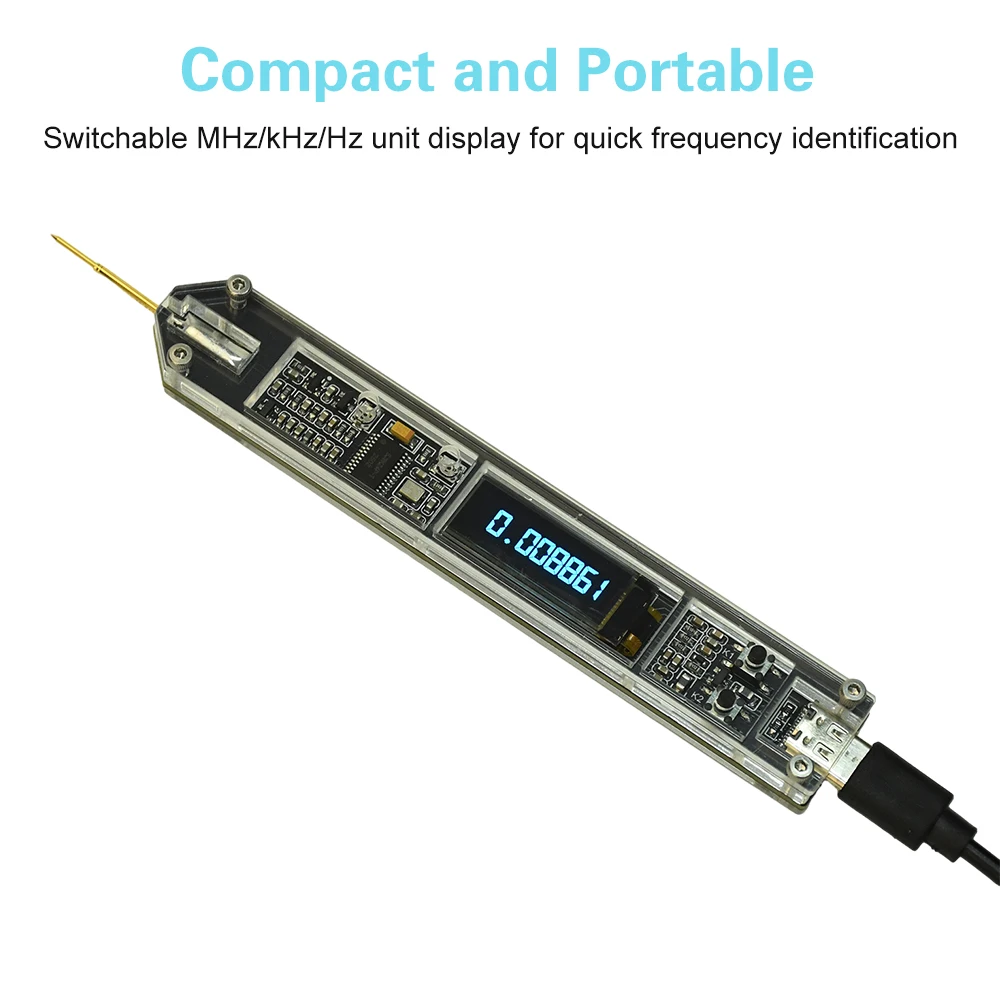

4.Il display dell’unità MHz/KHz/Hz commutabile consente un’identificazione rapida della frequenza e un funzionamento intuitivo

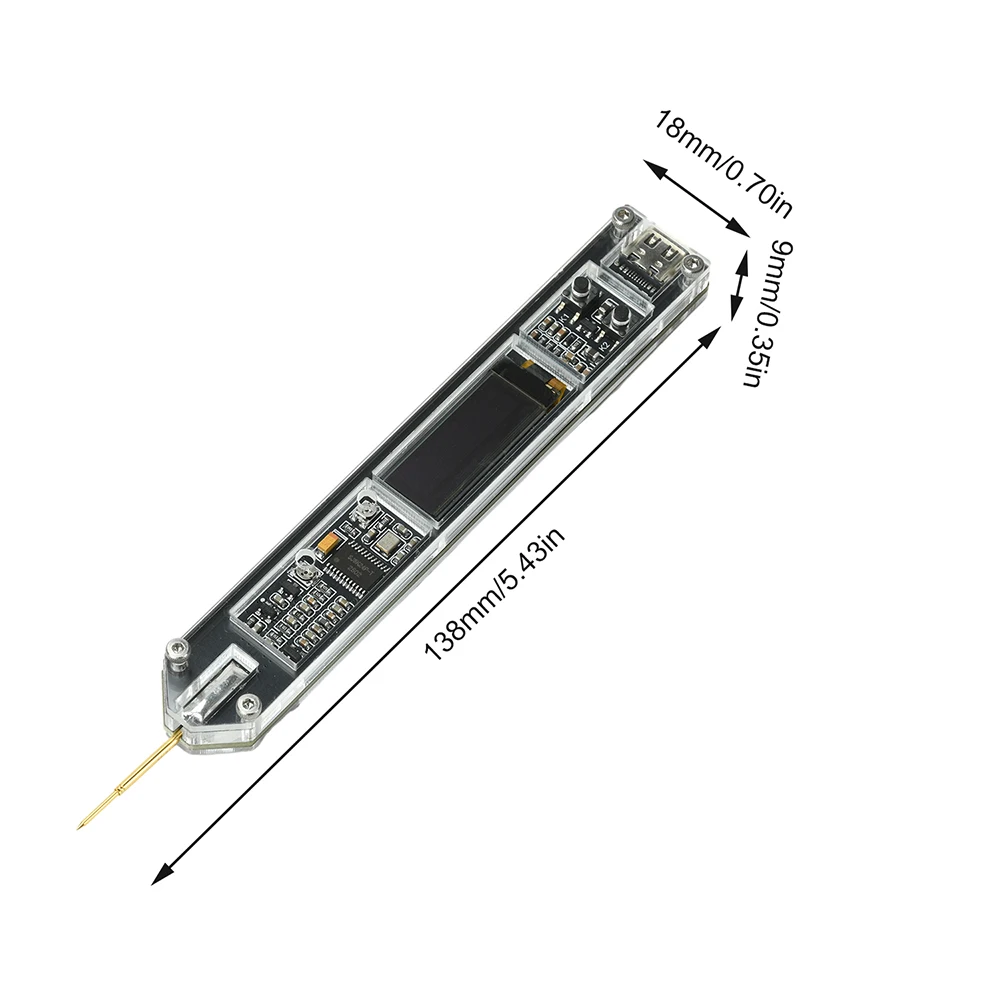

5.L’alloggiamento acrilico compatto garantisce portabilità e elevata sensibilità del segnale, adatto per test ad alta frequenza in loco

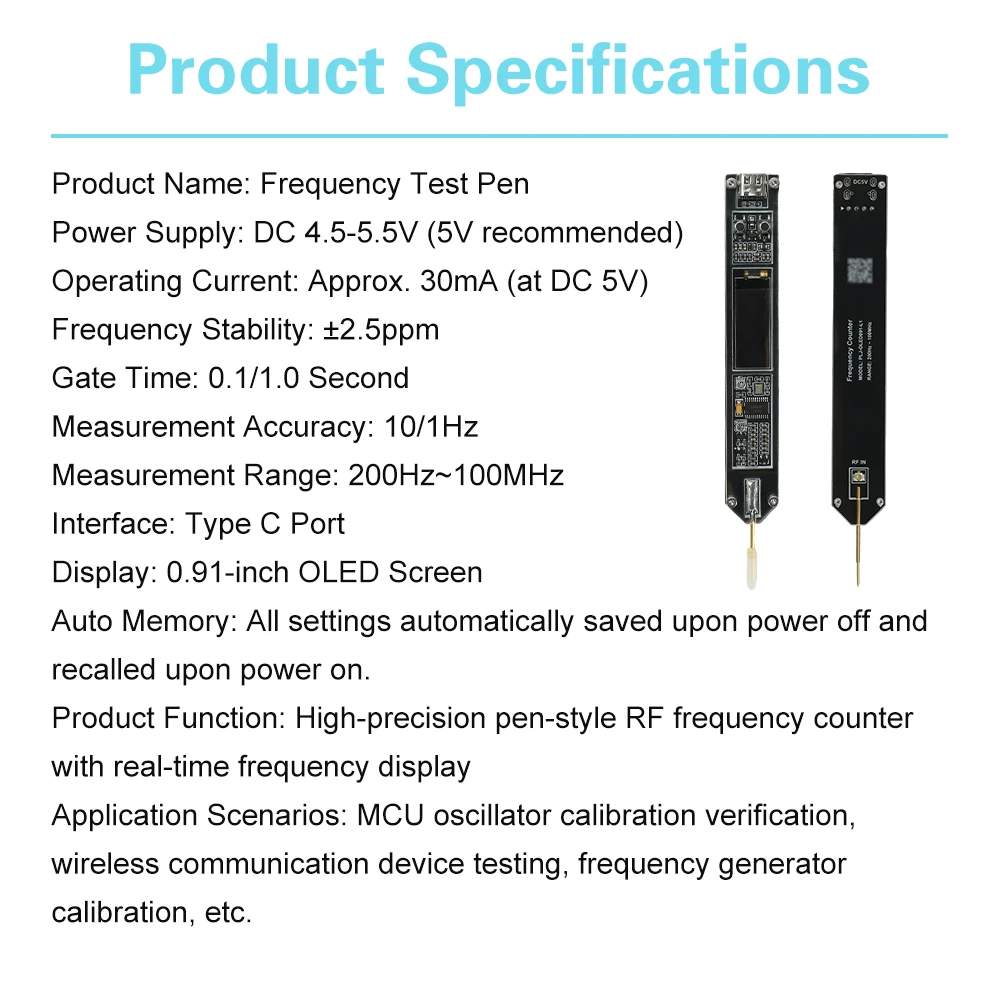

Parametro:
Nome prodotto: penna per test di frequenza
Alimentazione: CC 4,5-5,5 V (consigliato 5 V)
Corrente operativa: ca.30 mA (a CC 5 V)
Stabilità di frequenza: ±2,5 ppm
Tempo del cancello: 0,1/1,0 secondi
Precisione della misurazione: 10/1Hz
Intervallo di misurazione: 200 Hz ~ 100 MHz
Interfaccia: connettore di tipo C
Display: schermo OLED da 0,91 pollici
Memoria automatica: le impostazioni vengono salvate automaticamente allo spegnimento e richiamate all’avvio.
Funzione del prodotto: contatore di frequenza RF ad alta precisione in stile penna con visualizzazione della frequenza in tempo reale

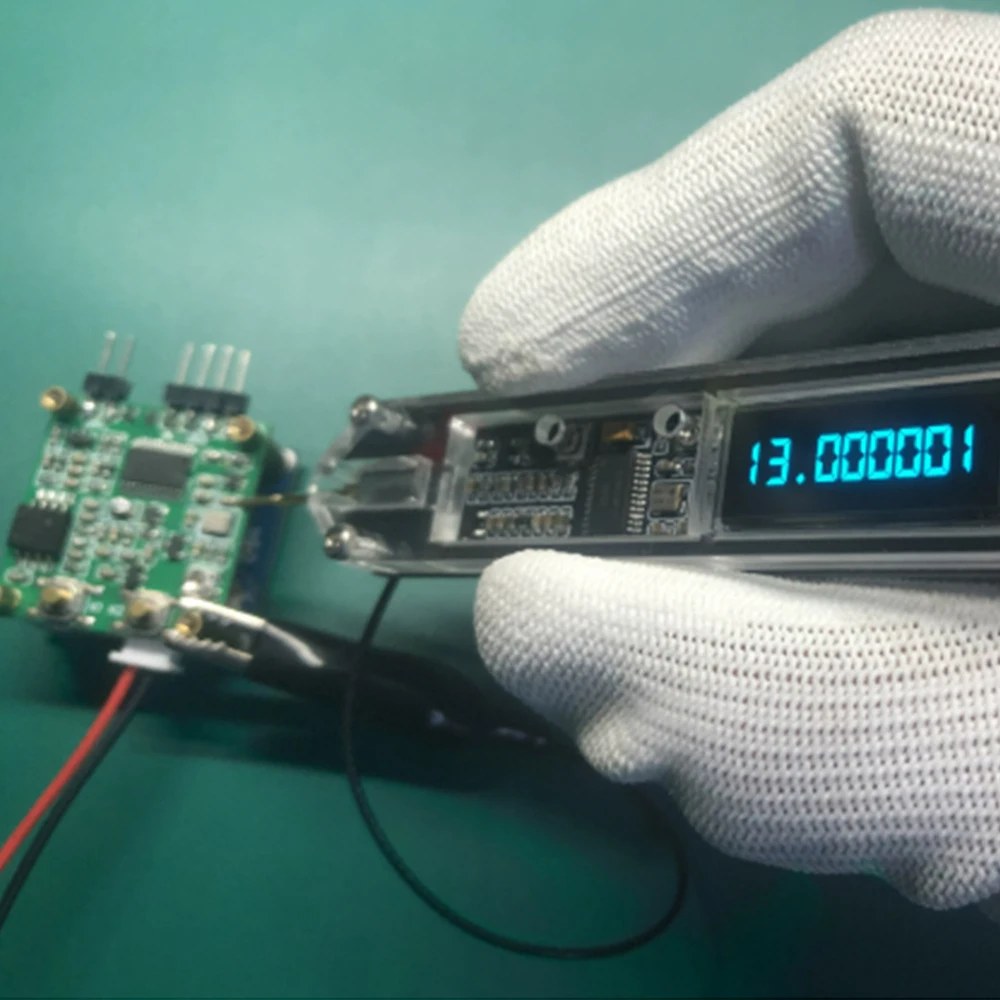

Scenari applicativi: verifica della calibrazione dell’oscillatore MCU, test del dispositivo di comunicazione wireless, calibrazione del generatore di frequenza, ecc.
Descrizione:

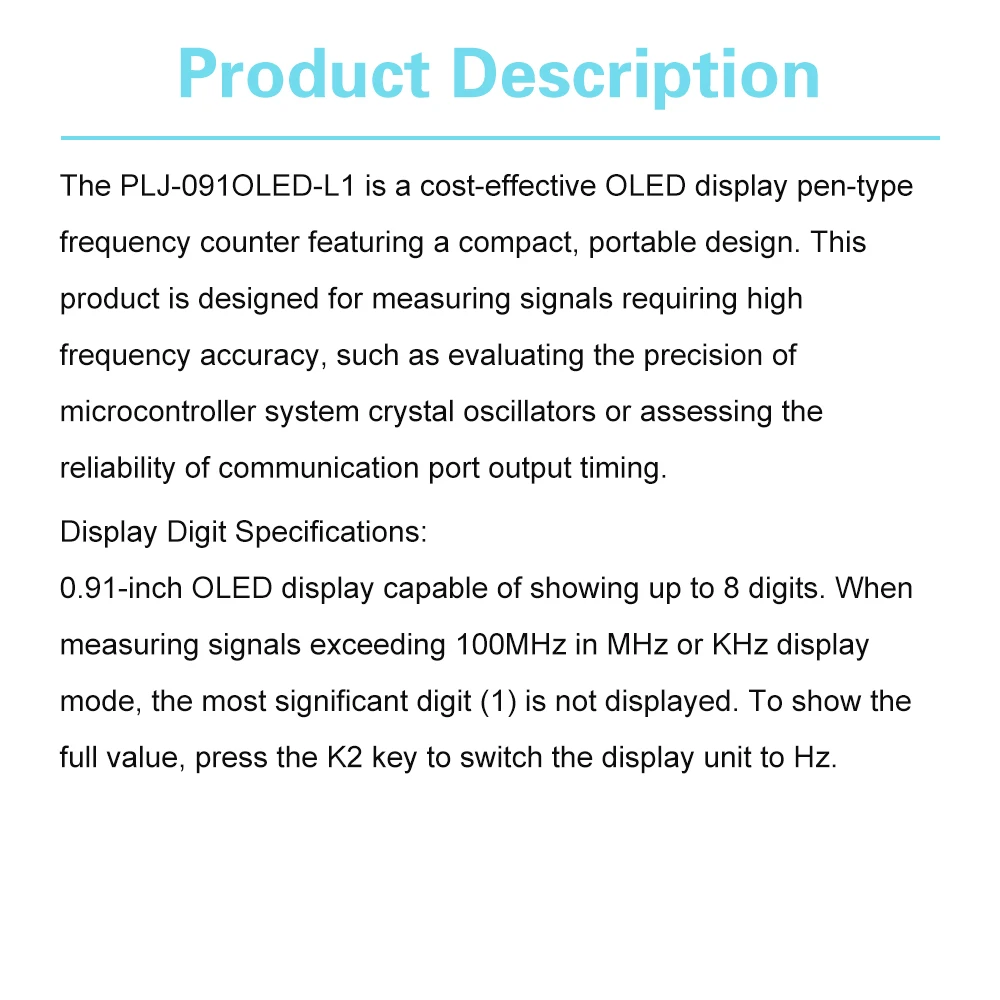

Il PLJ-091OLED-L1 è un frequenzimetro a penna con display OLED conveniente caratterizzato da un design compatto e portatile.Questo prodotto è progettato per misurare segnali che richiedono precisione ad alta frequenza, come valutare la precisione degli oscillatori a cristallo del sistema microcontrollore o valutare l’affidabilità della temporizzazione dell’uscita della porta di comunicazione.
Specifiche dei cifre di visualizzazione:

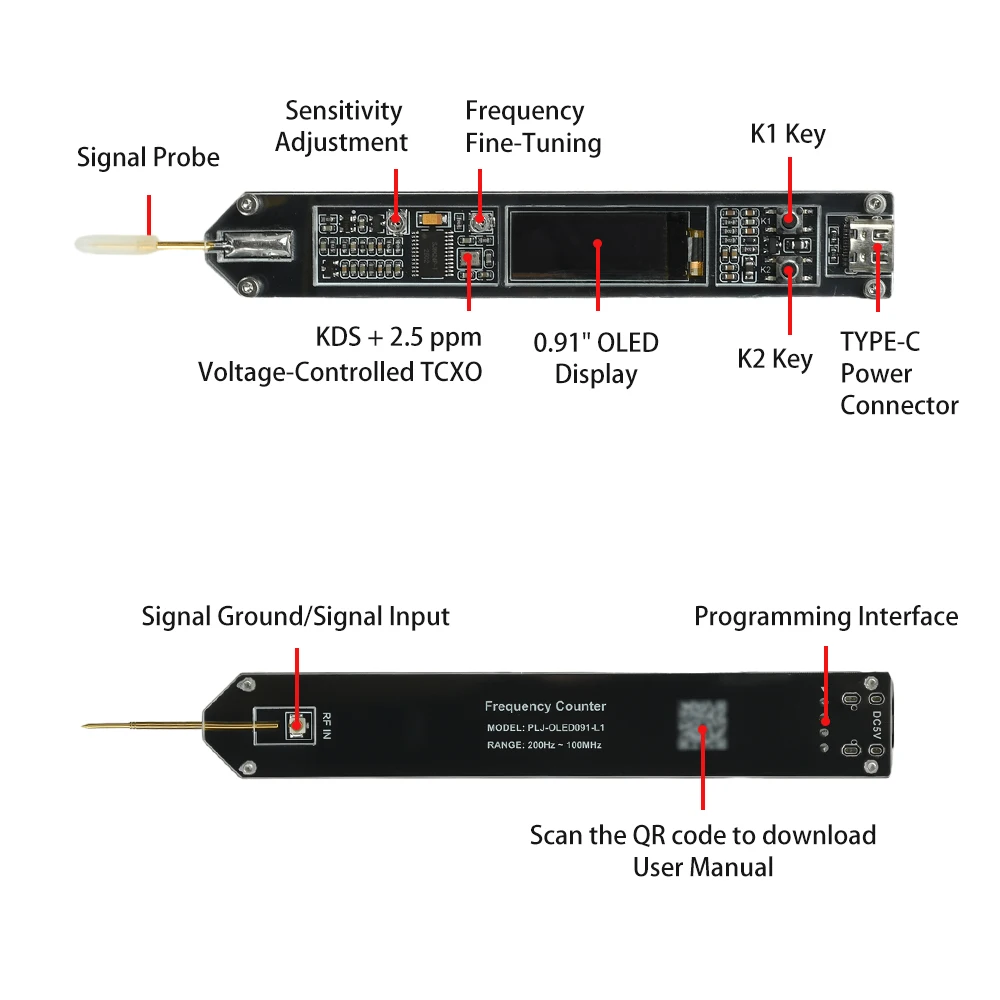

Il display OLED da 0,91 pollici supporta fino a 8 cifre.Per segnali superiori a 100 MHz in modalità di visualizzazione MHz o KHz, non è mostrato la cifra (1) più significativa.Per visualizzare l’intero valore, premere il tasto K2 per passare l’unità a Hz.
Note:
1.Per i collegamenti di terra del segnale, utilizzare solo lo strato schermante del cavo schermato; non utilizzare il conduttore interno.
2.Non utilizzare caricabatterie con funzionalità di ricarica rapida, poiché potrebbero emettere tensioni superiori a 5 V.
FAQ:
1.Perché la visualizzazione del valore della frequenza fluctuerà?
Risposta: Innanzitutto, assicurati la qualità del segnale di ingresso (forza, stabilità, ecc.)soddisfa i requisiti minimi del tester di frequenza.Inoltre, verificare la qualità dell’alimentatore: gli agitatori non dovrebbero essere eccessivi.In alternativa, regolare la sensibilità regolando con precisione la resistenza.
2.Perché la lettura oscilla in modo irregolare quando non è collegato alcun segnale di misurazione?
Risposta: Questo prodotto è caratterizzato da un’elevata sensibilità e rileva facilmente le interferenze ambientali.Innanzitutto, verificare se l’alimentatore che fornisce elettricità al tester di frequenza presenta un’ondulazione eccessiva.In secondo luogo, ispezionare le sorgenti di radiazione del segnale forte vicino al tester di frequenza, come computer, luci fluorescenti o alimentatori a commutazione.In assenza di sorgenti di forte interferenza del segnale, il display dovrebbe leggere lo zero.

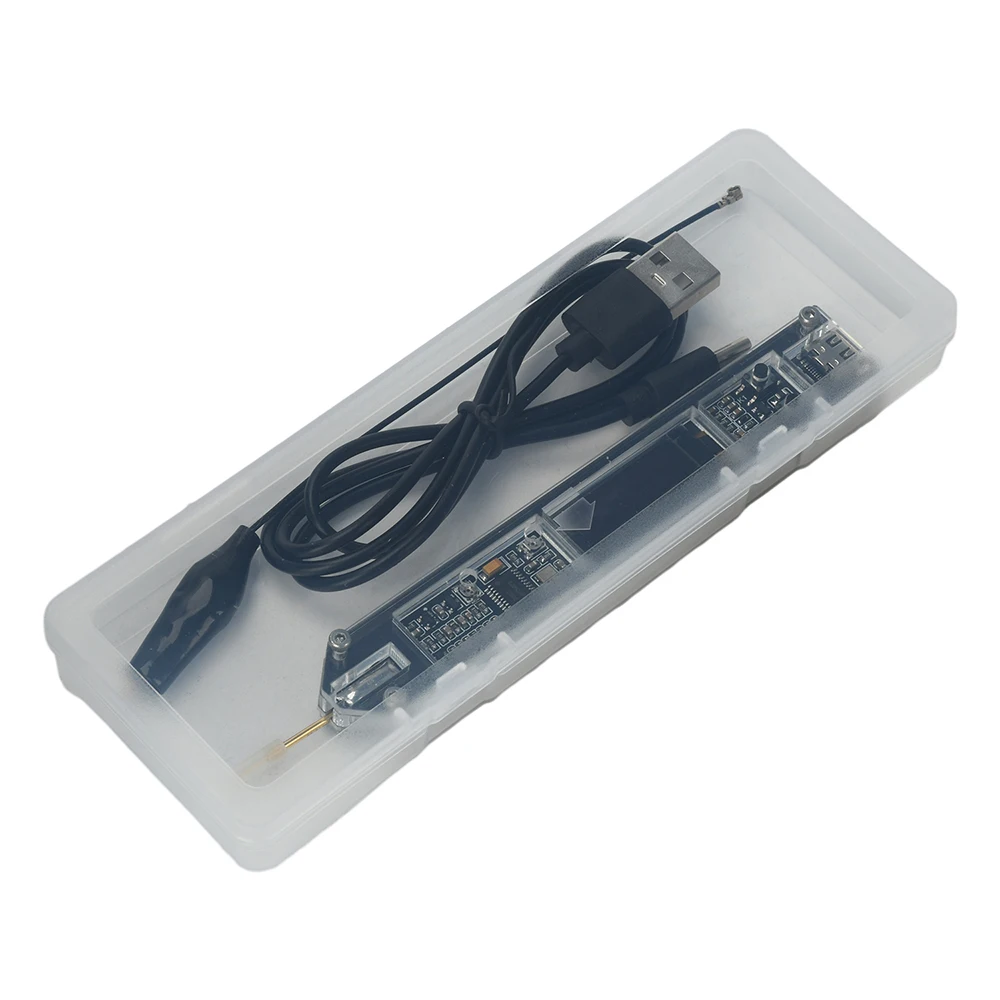

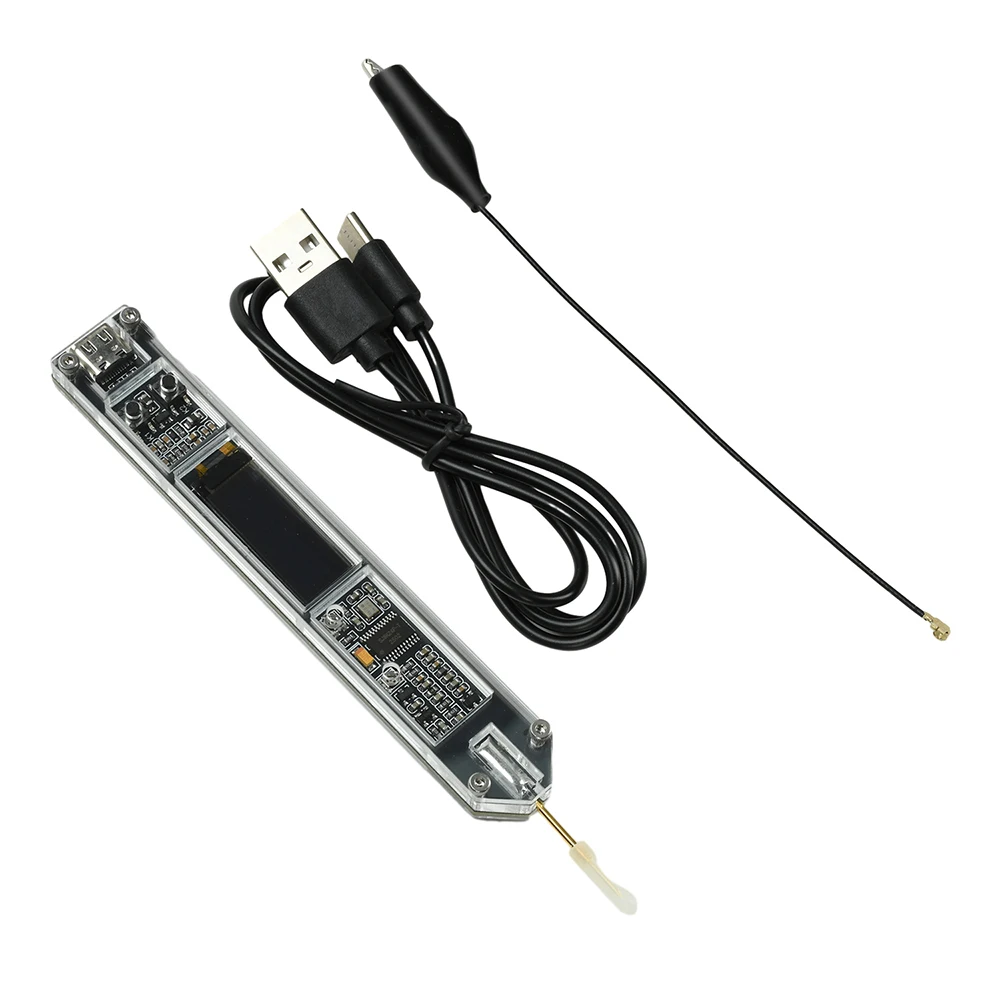

Il pacchetto include:
Contatore di frequenza x1
Cavo di collegamento di alimentazione x1
Cavo di collegamento di terra del segnale x1
