DFRobot Beetle ESP32 C6 Mini Scheda di sviluppo IoT per dispositivo indossabile intelligente wireless Supporto BLE WiFi Zigbee Thread Matter

DFRobot Beetle ESP32 C6 Mini scheda di sviluppo IoT per dispositivo indossabile intelligente wireless Supporto BLE 5 WiFi 6 Zigbee 3.0 Filettatura 1.3 e materia

Introduzione

Beetle ESP32-C6 è una scheda di sviluppo IoT a basso consumo Arduino di dimensioni mini basata sul chip ESP32-C6, caratterizzata da un design compatto con dimensioni piccole come una moneta (25 * 20,5 mm).L’ESP32-C6 è dotato di un processore RISC-V a 32 bit da 160 MHz ad alte prestazioni, che supporta protocolli di comunicazione come Wi-Fi 6, Bluetooth 5, Zigbee 3.0, Thread 1.3 e Matter.È in grado di connettersi a varie reti IoT utilizzando più protocolli di comunicazione, rendendolo ideale per l’uso come dispositivo terminale Matter.La scheda di sviluppo integra la gestione della ricarica della batteria al litio, consentendo la ricarica della batteria senza la necessità di moduli esterni.Questa caratteristica contribuisce a un progetto di dimensioni più compatte, rendendolo estremamente adatto per applicazioni indossabili.

Altamente integrato con dimensioni ultracompatte

In un fattore di forma non più grande di una moneta, Beetle ESP32-C6 fornisce fino a 13 porte IO, alleviando le preoccupazioni relative a porte IO insufficienti durante lo sviluppo del progetto.Beetle ESP32-C6 integra la gestione della ricarica della batteria al litio, garantendo la ricarica sicura delle batterie al litio.Inoltre, questa scheda di sviluppo supporta il monitoraggio della tensione della batteria, consentendo di adottare misure proattive in caso di livelli di batteria bassi, garantendo il funzionamento continuo del dispositivo.

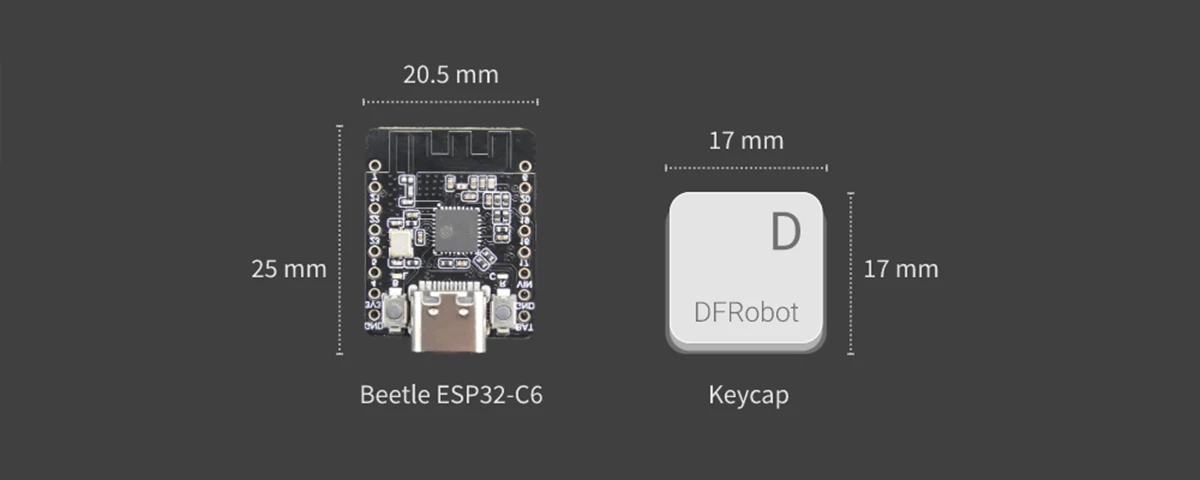

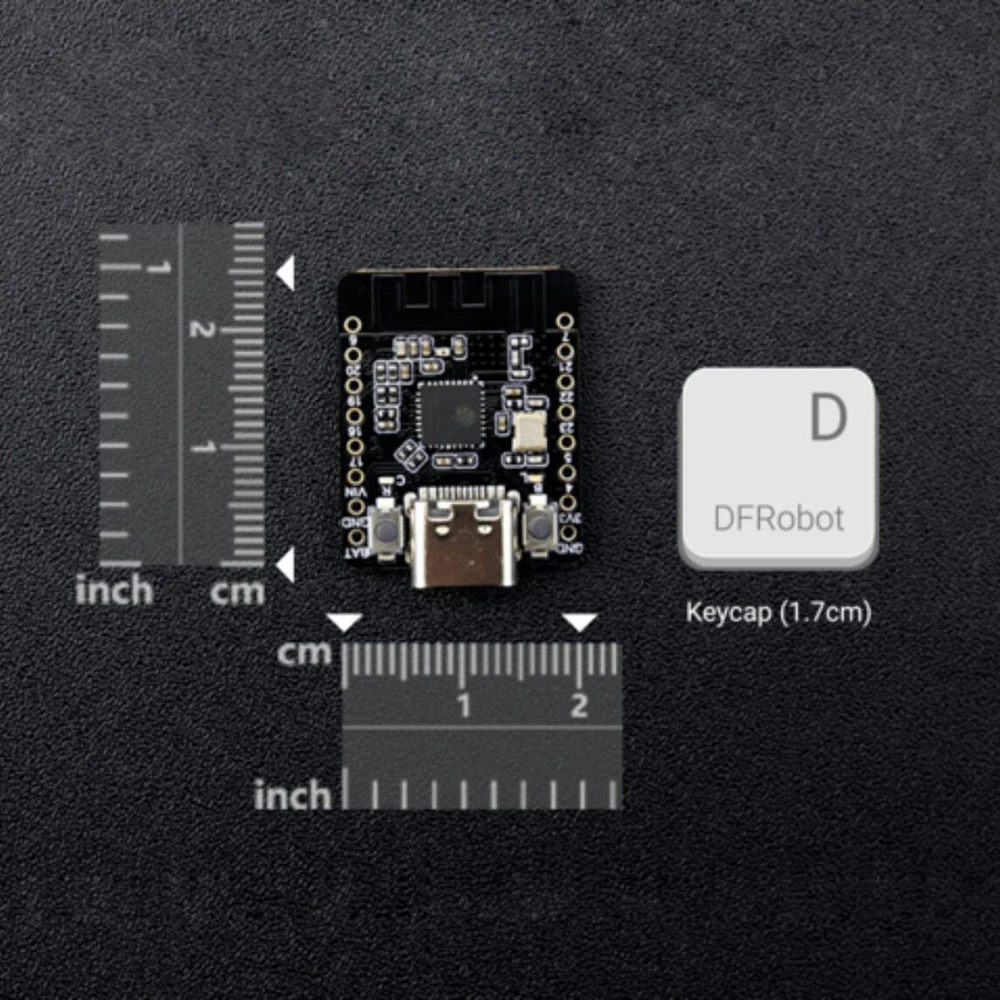

Figura: Confronto delle dimensioni tra Beetle ESP32-C6 e il keycap

Supporto multiplo di protocolli di trasmissione per espandere la connettività wireless

Dotato di supporto per più protocolli di comunicazione, Beetle ESP32-C6 espande le opzioni di connettività wireless.Supportando i protocolli Wi-Fi e Thread, consente la creazione di dispositivi terminali Wi-Fi Matter e dispositivi terminali Matter Thread, facilitando la comunicazione e la collaborazione senza interruzioni tra più sistemi e piattaforme nelle configurazioni domestiche intelligenti.Inoltre, Beetle ESP32-C6 supporta i protocolli di comunicazione BLE (Bluetooth Low Energy), Zigbee e ora include anche il supporto per Matter, rendendolo adatto all’uso come router Thread border, gateway Matter o bridge Zigbee se combinato con altri MCU.Questo supporto completo per i protocolli di comunicazione garantisce che Beetle ESP32-C6 possa essere integrato in un’ampia gamma di applicazioni IoT, soprattutto all’interno dell’ecosistema di casa intelligente in cui l’interoperabilità e la versatilità sono fondamentali.

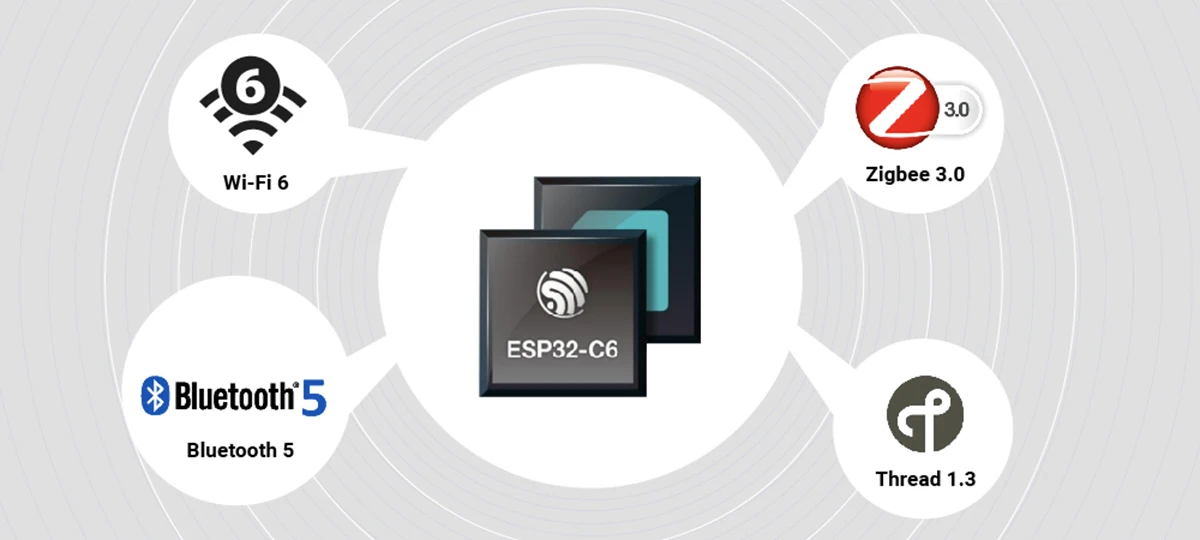

Figura: Beetle ESP32-C6 supporta BLE, Zigbee, Wi-Fi 6 e Thread

Supporta Wi-Fi 6 per realizzare dispositivi IoT a bassissimo consumo energetico

Con il supporto Wi-Fi 6, Beetle ESP32-C6 consente la realizzazione di dispositivi IoT a bassissimo consumo.Essendo il primo chip Espressif a supportare il protocollo Wi-Fi 6 (802.11ax), offre una capacità di rete migliorata, consentendo ai dispositivi di funzionare in modo efficiente con bassa latenza.Inoltre, la tecnologia Target Wake Time (TWT) di Wi-Fi 6 riduce efficacemente il consumo energetico del dispositivo, prolungando la durata della batteria e garantendo prestazioni di lunga durata del dispositivo.

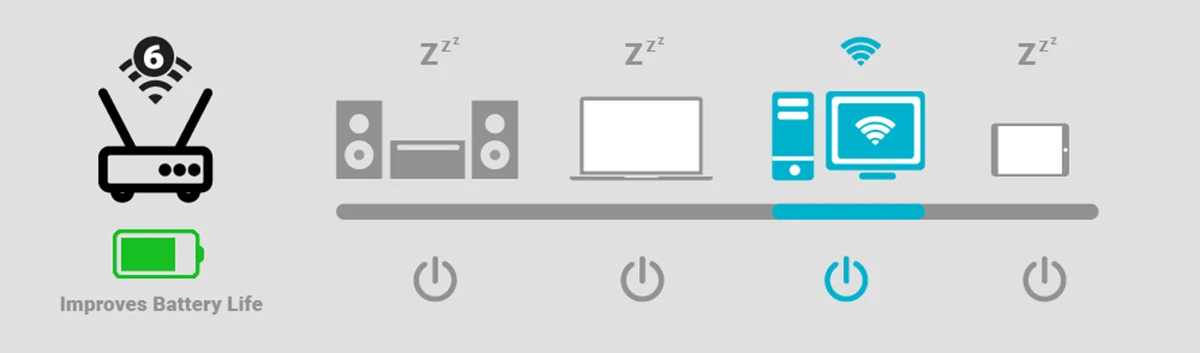

Figura: tecnologia Target Wake Time (TWT) del Wi-Fi 6

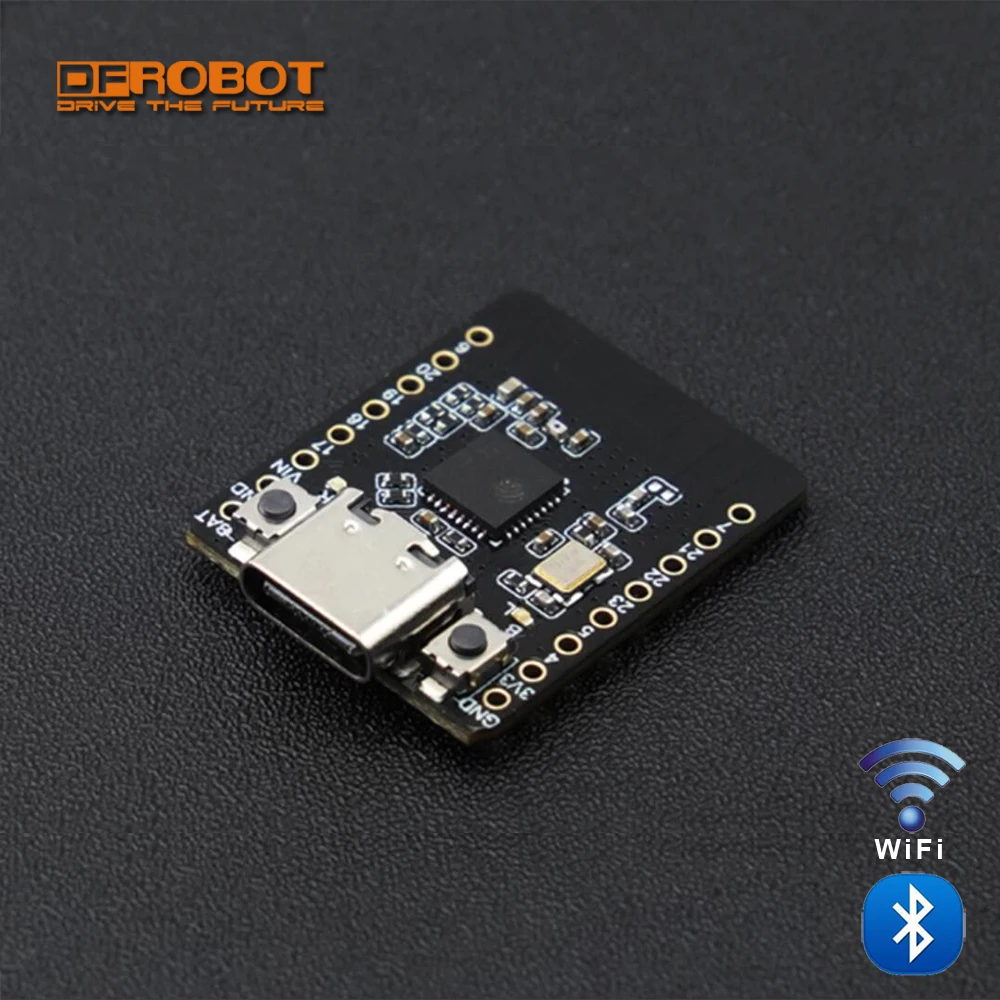

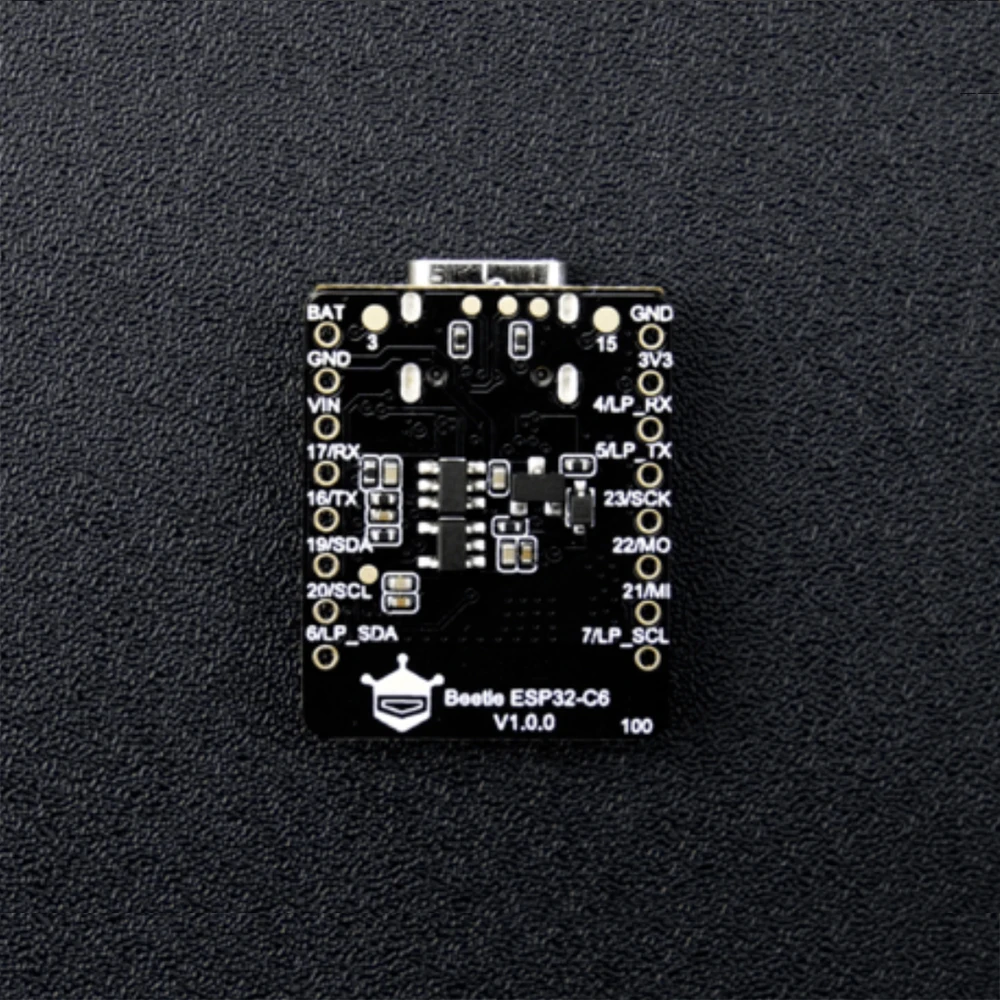

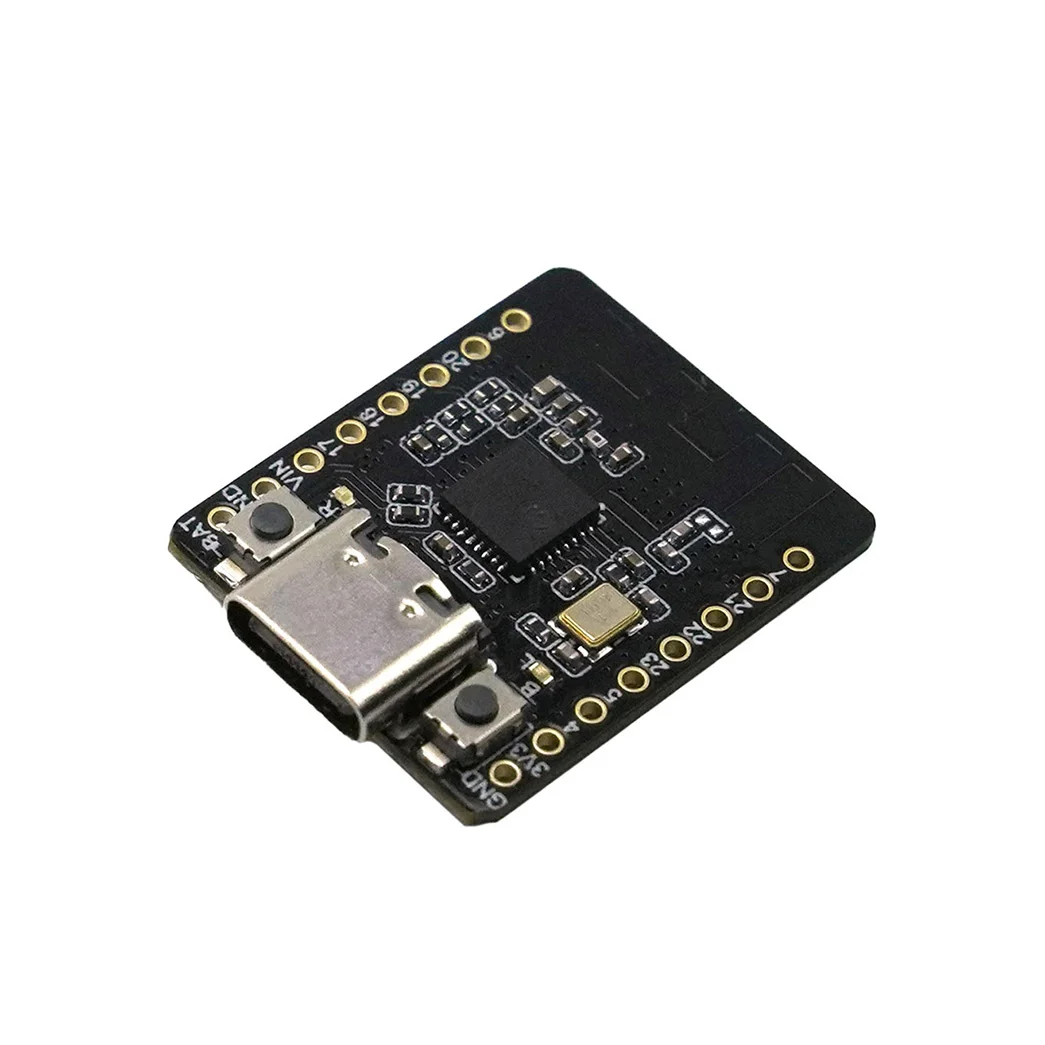

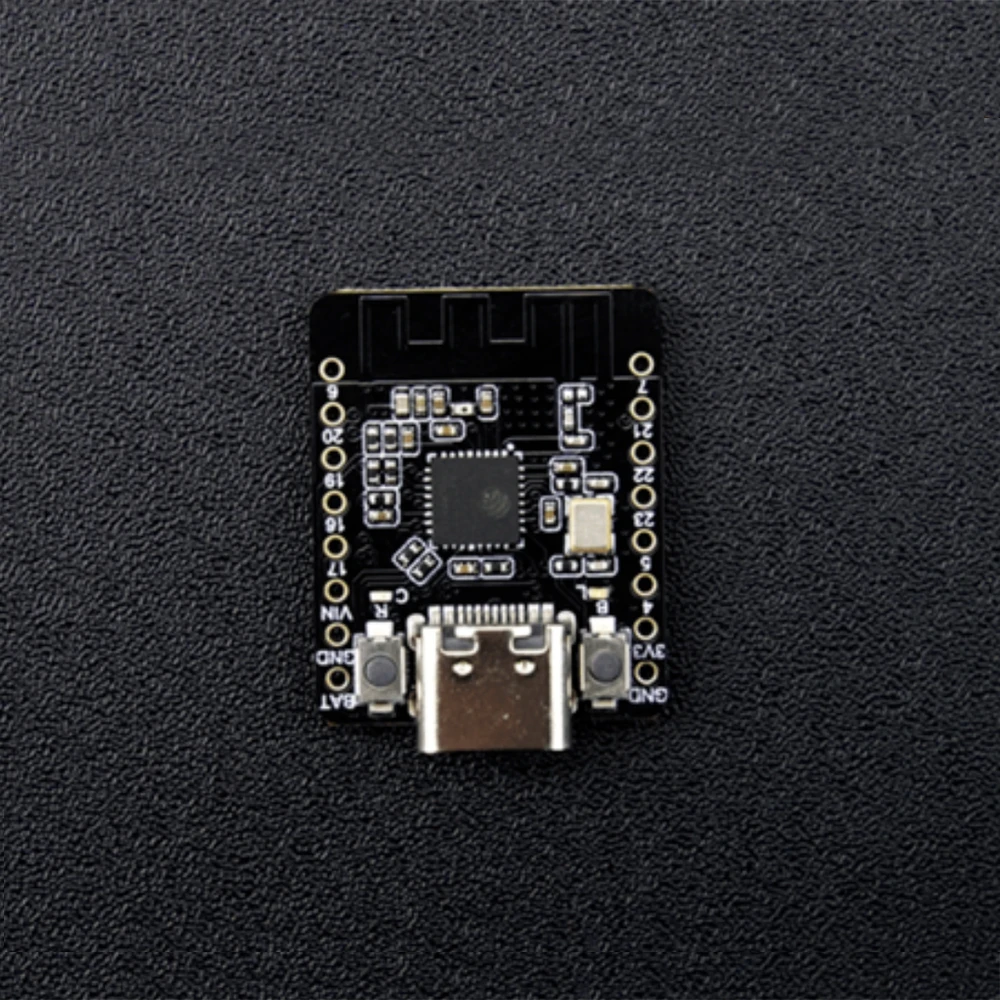

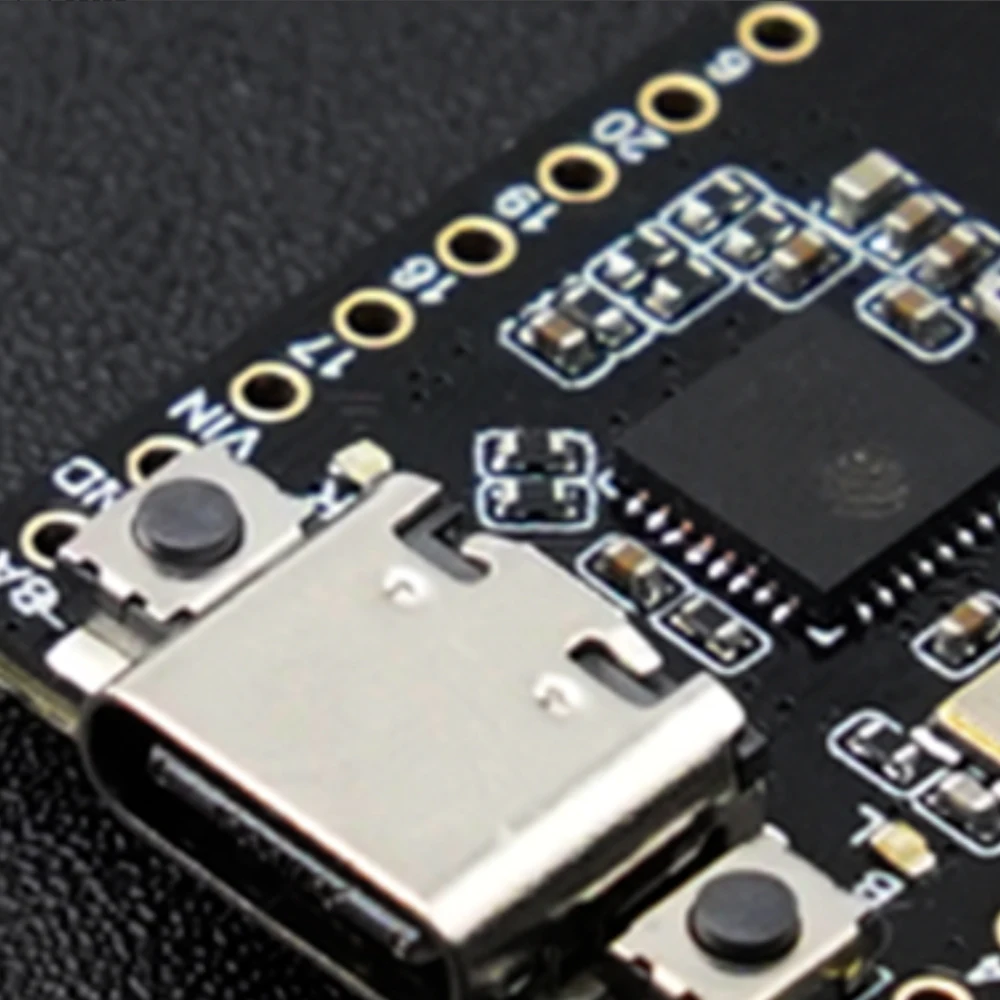

Foto

Caratteristiche

Dimensioni ultracompatte, misura solo 25*20,5 mm.
Dotato del chip ESP32-C6, supporta protocolli di comunicazione tra cui Wi-Fi, BLE, Zigbee e Thread.
Supporta il protocollo Wi-Fi 6 per una latenza inferiore e un consumo energetico ridotto.
Consumo energetico estremamente basso
Versione 1.0: corrente di sonno profondo di 14μA
Versione 1.1: Corrente di sonno profondo di 37μA
Funzionalità di ricarica della batteria al litio integrata.
Supporta il rilevamento della tensione della batteria, fornendo informazioni sui livelli di potenza del dispositivo.

Applicazioni

Distintivo elettronico
Fascino per zaino
Localizzatore animali domestici
Orologio elettronico
Pulsante intelligente
Illuminazione intelligente
Dispositivo interattivo dall’uomo

Specifica

Parametri di base
Tensione operativa: 3,3 V
Tensione di ingresso di tipo C: 5 V CC
Tensione in ingresso VIN: 5 V CC
Corrente di carica massima: 0,5 A
Corrente di sospensione: (modalità di sospensione profonda, alimentato a batteria)
Versione 1.0: 14 μA
Versione 1.1: 37 μA
Temperatura operativa: -10~60℃

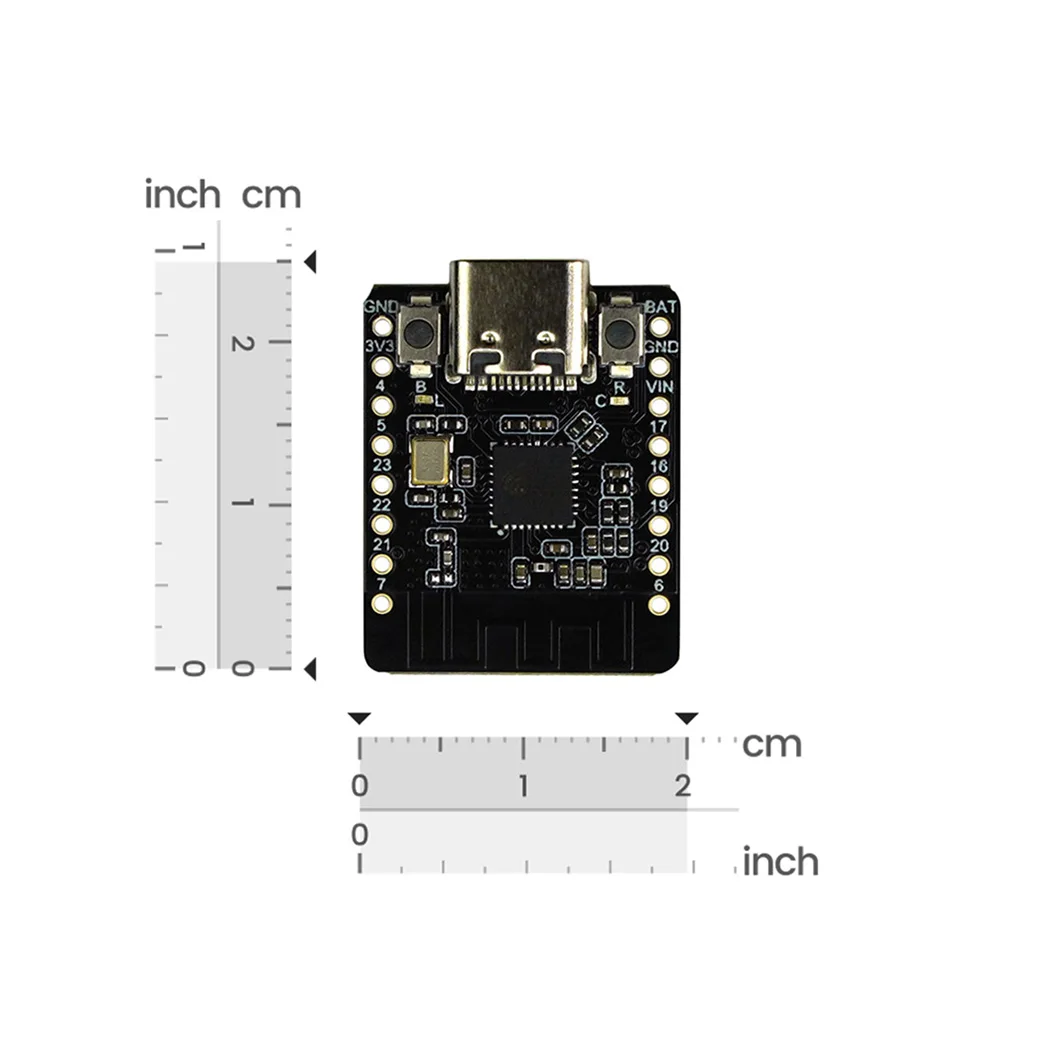

Dimensioni: 25×20,5 mm/0,98×0,81″

Informazioni sull’hardware
Processore: processore single-core RISC-V
Frequenza principale: 160 MHz
SRAM: 512KB
ROM: 320KB
Flash: 4 MB
SRAM RTC: 16KB
USB: USB 2.0 CDC

WIFI
Protocollo WIFI: IEEE 802.11b/g/n
IEEE 802.11ax (solo modalità non AP a 20 MHz)
Larghezza di banda: supporta 20 MHz e 40 MHz alla banda 2,4 GHz
Modalità WIFI: modalità combinata stazione, SoftAP, SoftAP+stazione
Frequenza Wi-Fi: 2,4 GHz
Aggregazione fotogrammi: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth
Protocollo Bluetooth: Bluetooth 5, rete Bluetooth
Frequenza Bluetooth: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps

IEEE 802.15.4
Compatibile con il protocollo IEEE 802.15.4-2015
Banda di frequenza: 2,4 GHz
Velocità dati: 250 Kbps
Supporta Thread 1.3 e Zigbee 3.0

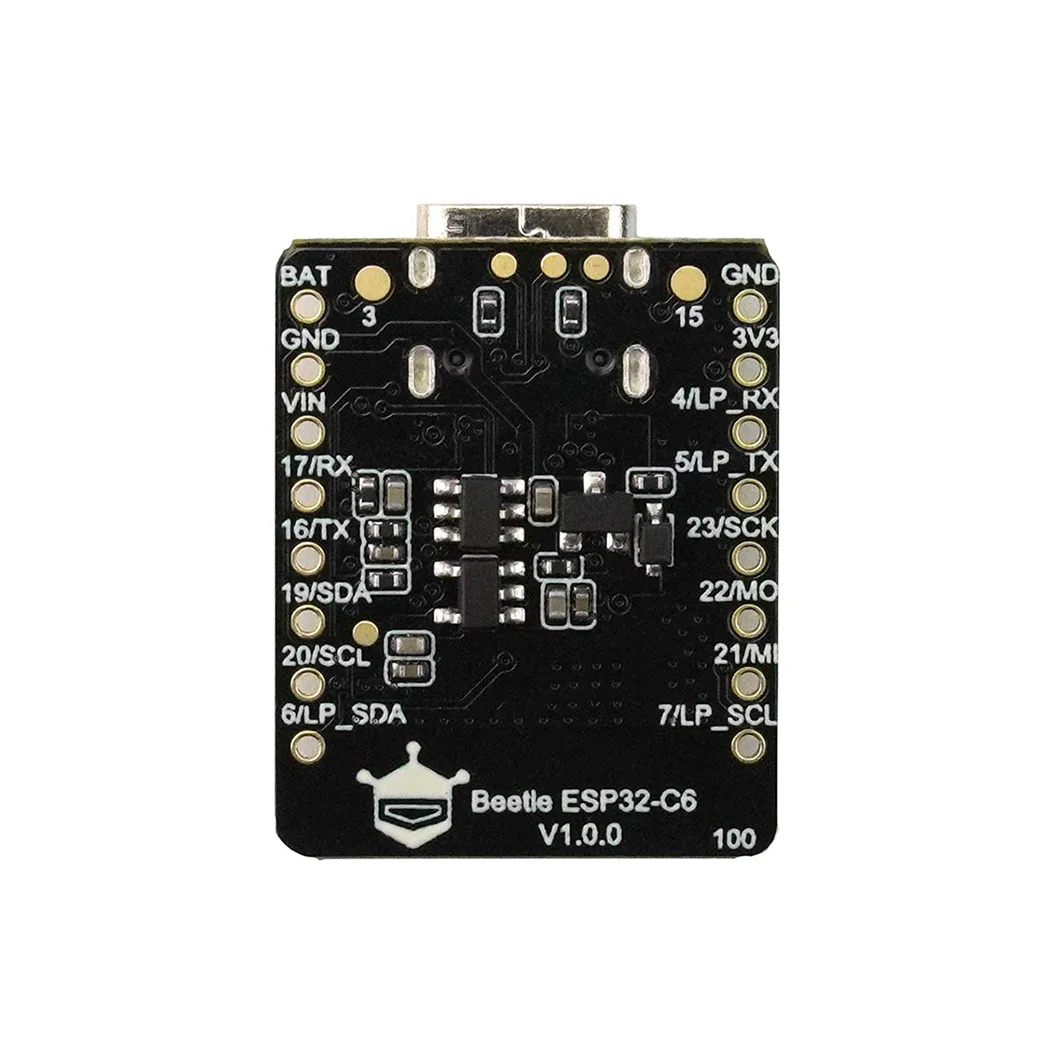

Porte
I/O digitali x13
LED PWM a 6 canali
SPI x1
UART x3 (LP UART x1)
I2C x2 (LP I2C x1)
I2S x1
Ricetrasmettitore IR: canale di trasmissione x5, canale di ricezione x5
ADC SAR 1 × 12 bit, 7 canali
Controller DMA: canale di trasmissione x3, canale di ricezione x3

Progetto

Progetto: Capitolo 1 ESP32-C6 ST7789 2.4 Dfrobot_GDL (campione grafico)
(//www.youtube.com/watch?v=ZT0Tn6EUbS0)
Introduzione: In questo video, scopriremo su come collegare un ESP32-C6 a un display ST7789 da 2,4 pollici utilizzando il codice campione della libreria DFRobot_GDL (campione grafico), che è un modo comodo ed efficiente per sviluppare il tuo progetti elettronici.

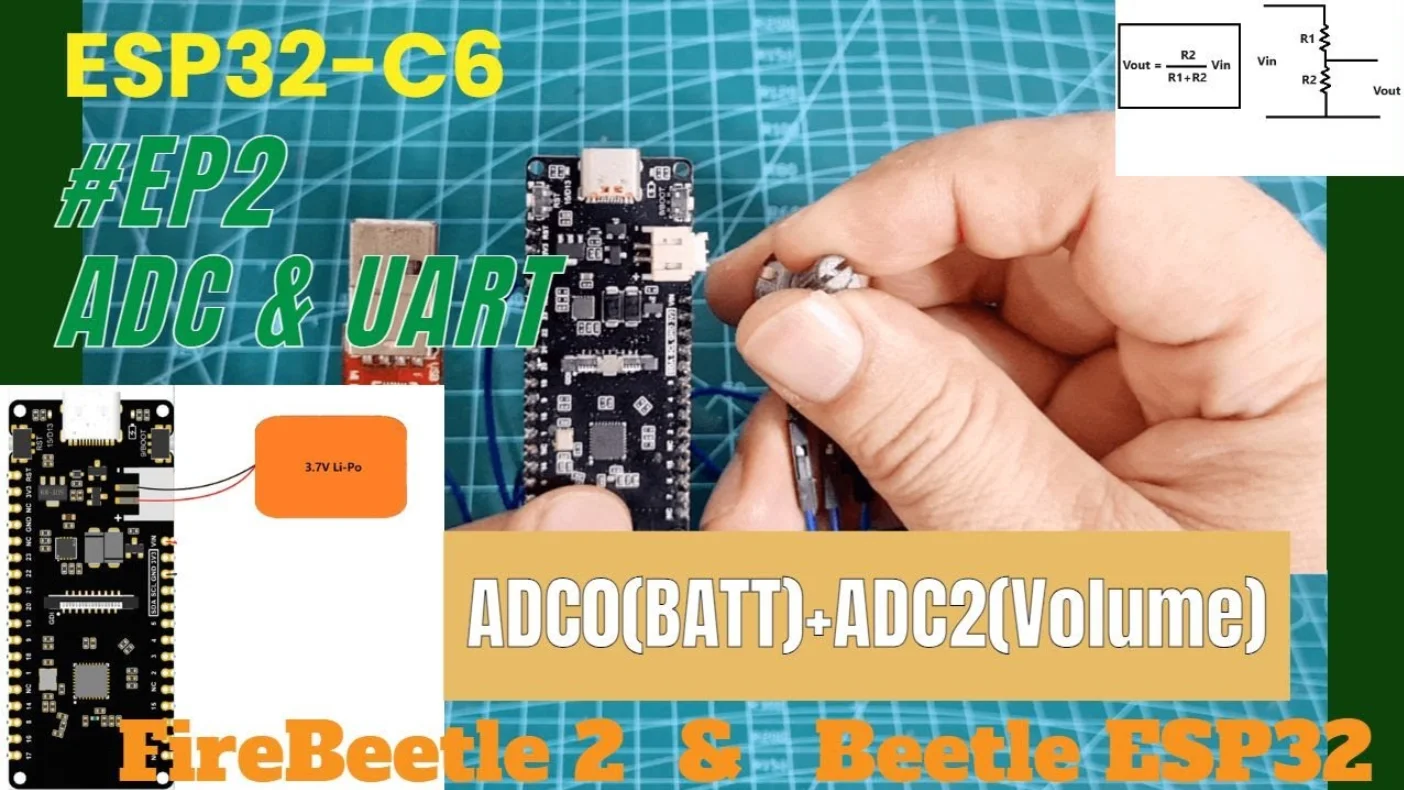

Capitolo 2: ESP32-C6 ADC e UART
(//www.youtube.com/watch?v=3q1-otOYi5A)
Introduzione: In questo tutorial, copriremo come utilizzare le funzionalità ADC (convertitore analogico a digitale) e UART (ricevitore/trasmettitore asincrono universale) della scheda FireBeetle 2 ESP32-C6.

Progetto: Di cosa hai bisogno per la casa intelligente personale basata sulla rete Matter?
（//community.dfrobot.com/makelog-313758.html）
Introduzione: Man mano che la tecnologia avanza, le case intelligenti sono diventate parte integrante della nostra vita.Tra tutte le soluzioni per la casa intelligente, quelle basate sulla rete Matter stanno guadagnando popolarità grazie alla loro apertura, interoperabilità e sicurezza.Quindi, di cosa dobbiamo impostare un sistema di casa intelligente basato su Matter?

Progetto: Come collegare ESP32-C6 alla rete Matter
（//community.dfrobot.com/makelog-313735.html）

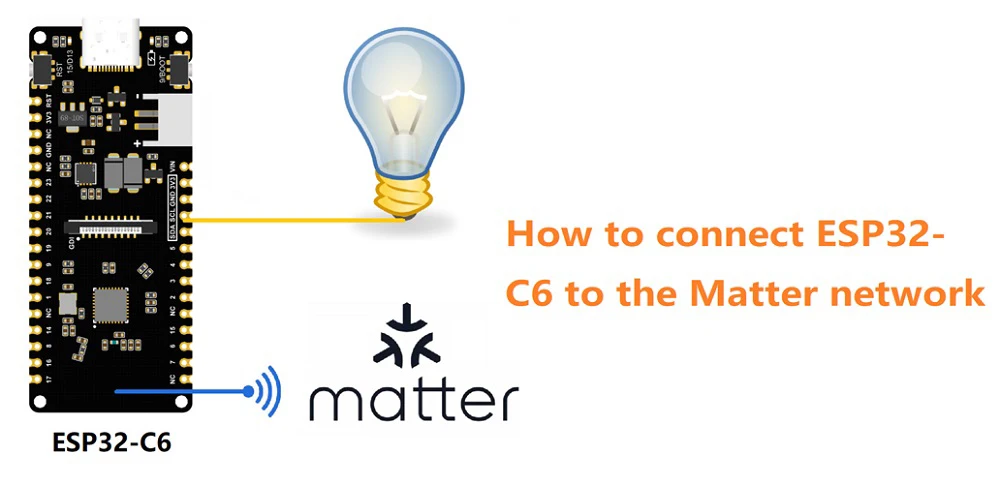

Introduzione: In questa guida utilizzeremo l’ESP32-C6 per creare una lampadina intelligente e integrarla in una rete Matter.
Nota: la scheda di sviluppo IoT FireBeetle 2 ESP32 C6 utilizzata in questo progetto può essere completamente sostituita con Beetle ESP32-C6.

Progetto: tè a temperatura perfetta per ore!
(//www.youtube.com/watch?v=iNOXndLQzNA)
Introduzione: questo tutorial guida gli spettatori nella creazione di uno scaldatazze utilizzando una piastra riscaldante, un sensore IR, un sensore di temperatura e un microcontrollore.Il sistema mantiene il tè caldo attivando un riscaldatore o una ventola in base alla temperatura del tè.Il video discute anche la progettazione e l’assemblaggio del dispositivo.

Documenti

Prodotto wiki://wiki.dfrobot.com/SKU_DFR1117_Beetle_ESP32_C6
Scheda tecnica del chip ESP32-C6://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/5eeffd974782b6cc442f7a2ee7f00577.pdf
Schemi hardware://dfimg.dfrobot.com/60c1e008bddfc41c3293de80/wiki/68dbe234c15e4e218d4c9b54a674ea61.pdf

Lista di spedizione

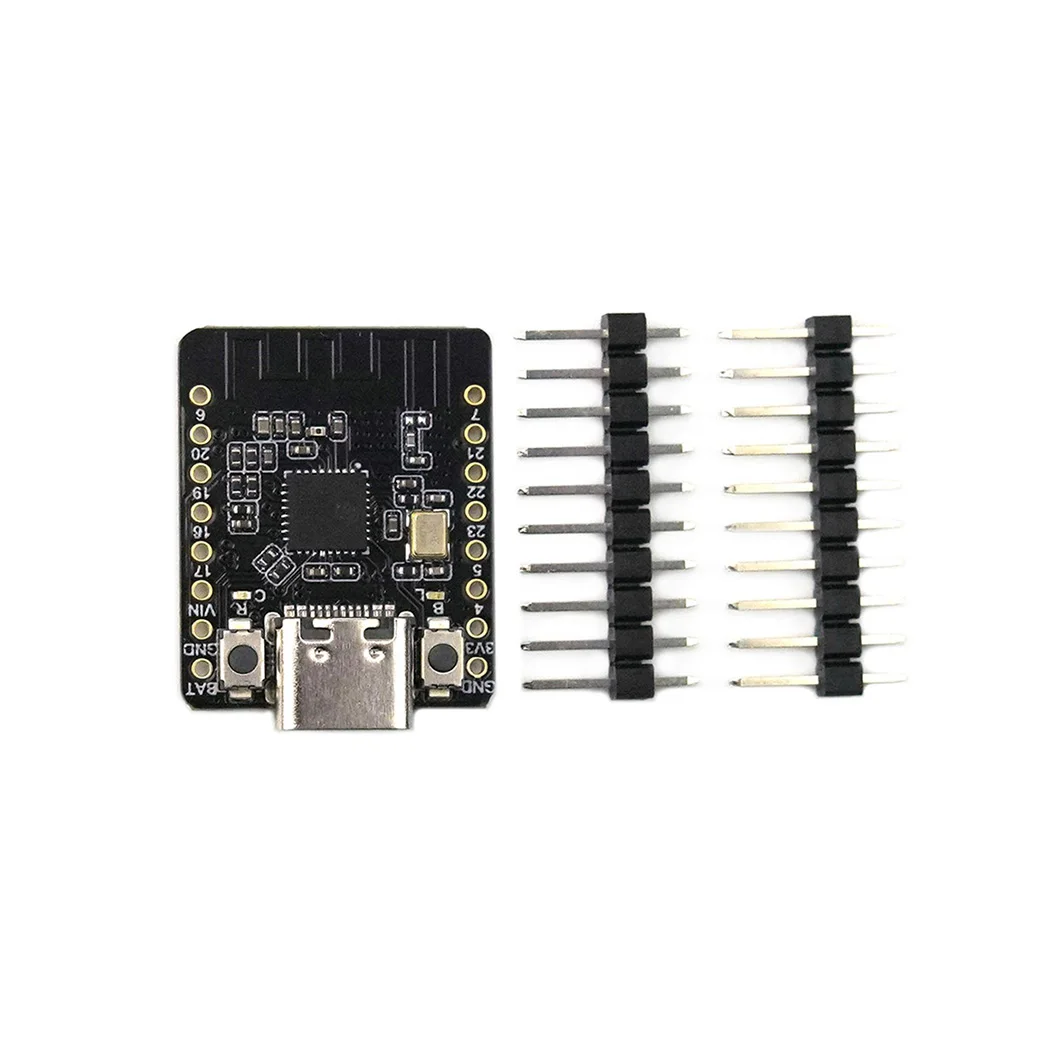

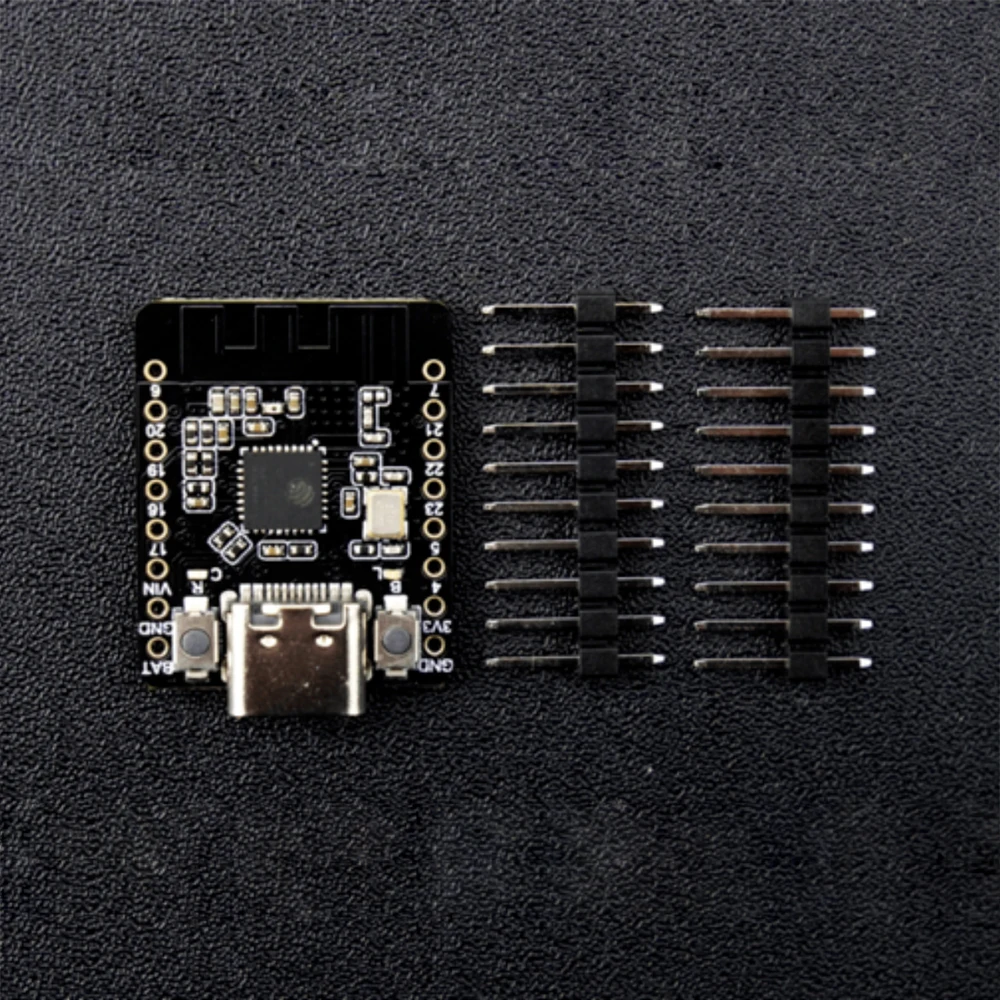

Scheda di sviluppo Mini Beetle ESP32 C6 x1
Intestazione pin da 10 pin-2,54 mm x2
