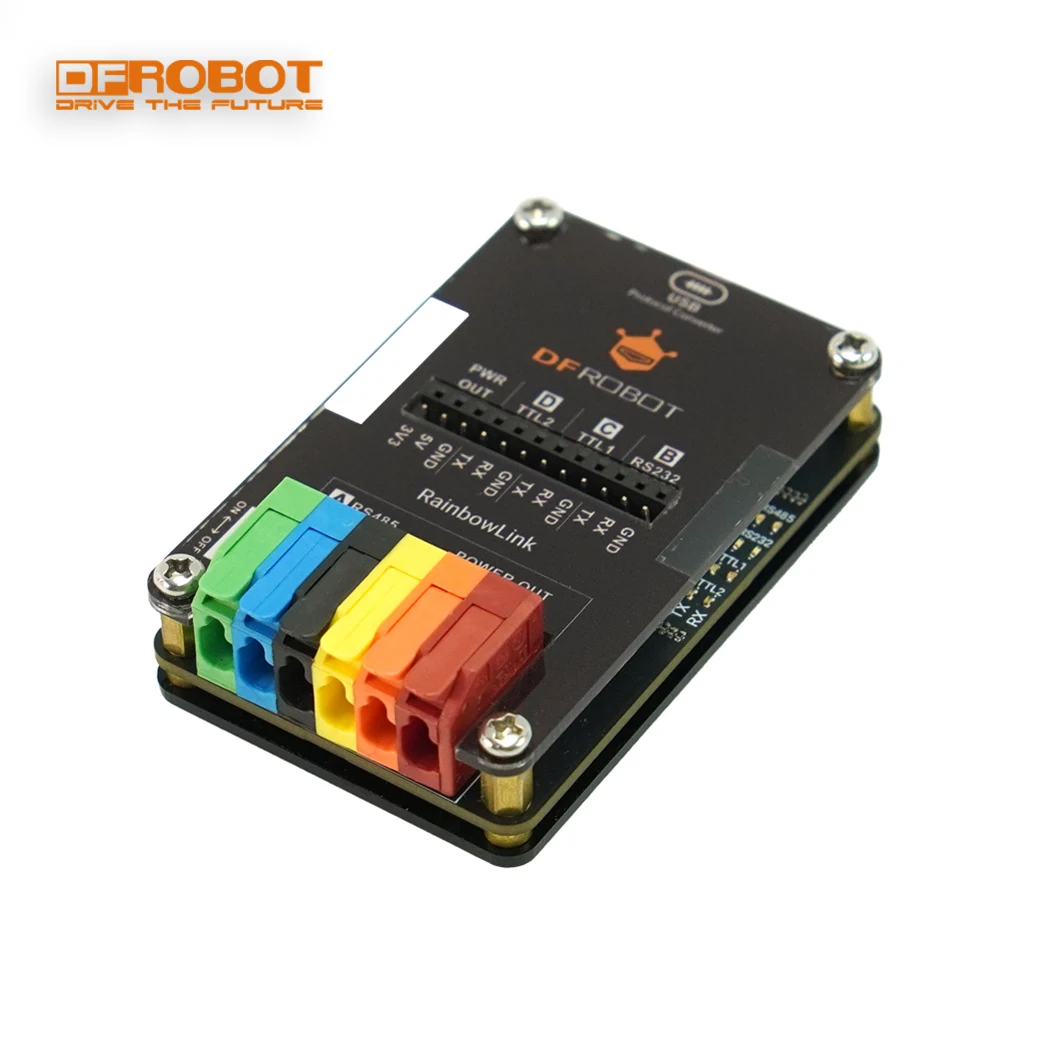

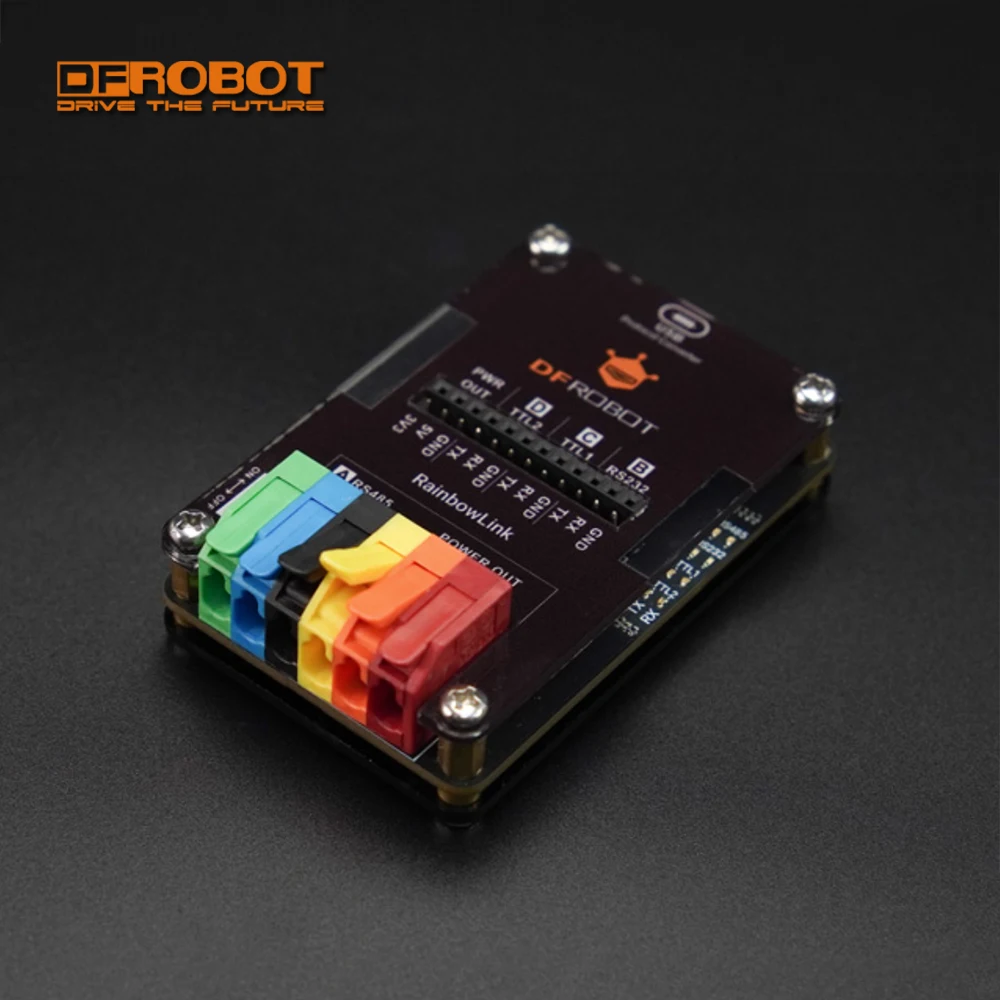

Convertitore seriale DFRobot RainbowLink da 4 canali da USB a RS485 RS232 TTL con uscita di potenza 12 V 5 V 3,3 V per debug della scheda di sviluppo del laboratorio di test di sensori industriali IoT
Introduzione
RainbowLink è un convertitore di protocollo USB avanzato progettato per un’efficiente comunicazione seriale multicanale e potenza in uscita, su misura per applicazioni IoT e industriali.Dotato di 4 canali indipendenti: RS485, RS232 e 2 canali TTL, RainbowLink funge da soluzione all-in-one per gli ingegneri che gestiscono più protocolli di comunicazione negli ecosistemi IoT.Con uscite di alimentazione simultanee da 12 V, 5 V e 3,3 V, elimina la necessità di più convertitori e alimentatori esterni, rendendolo ideale per test e sviluppo in diversi ambienti industriali, agricoli e di laboratorio.

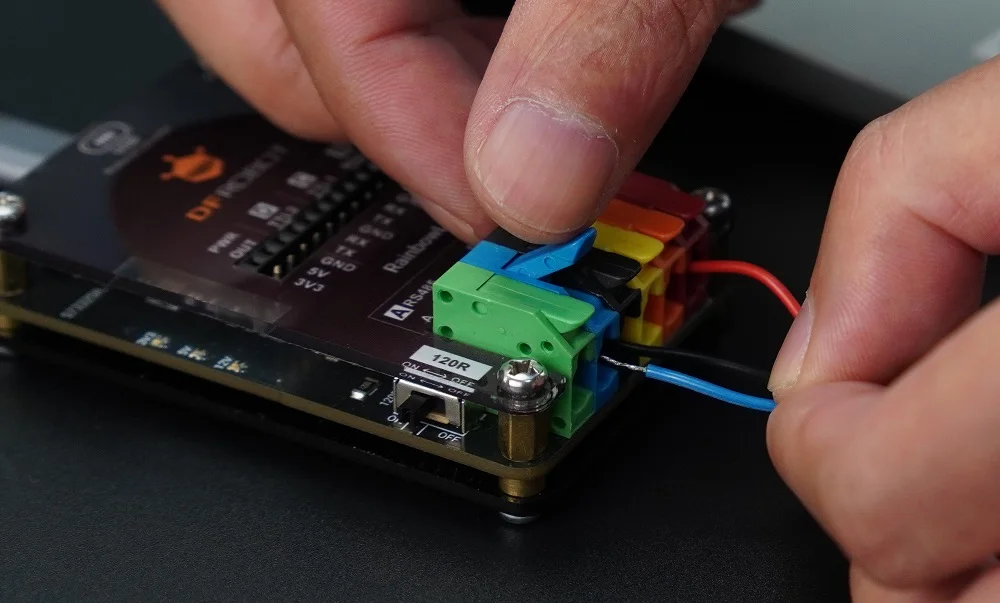

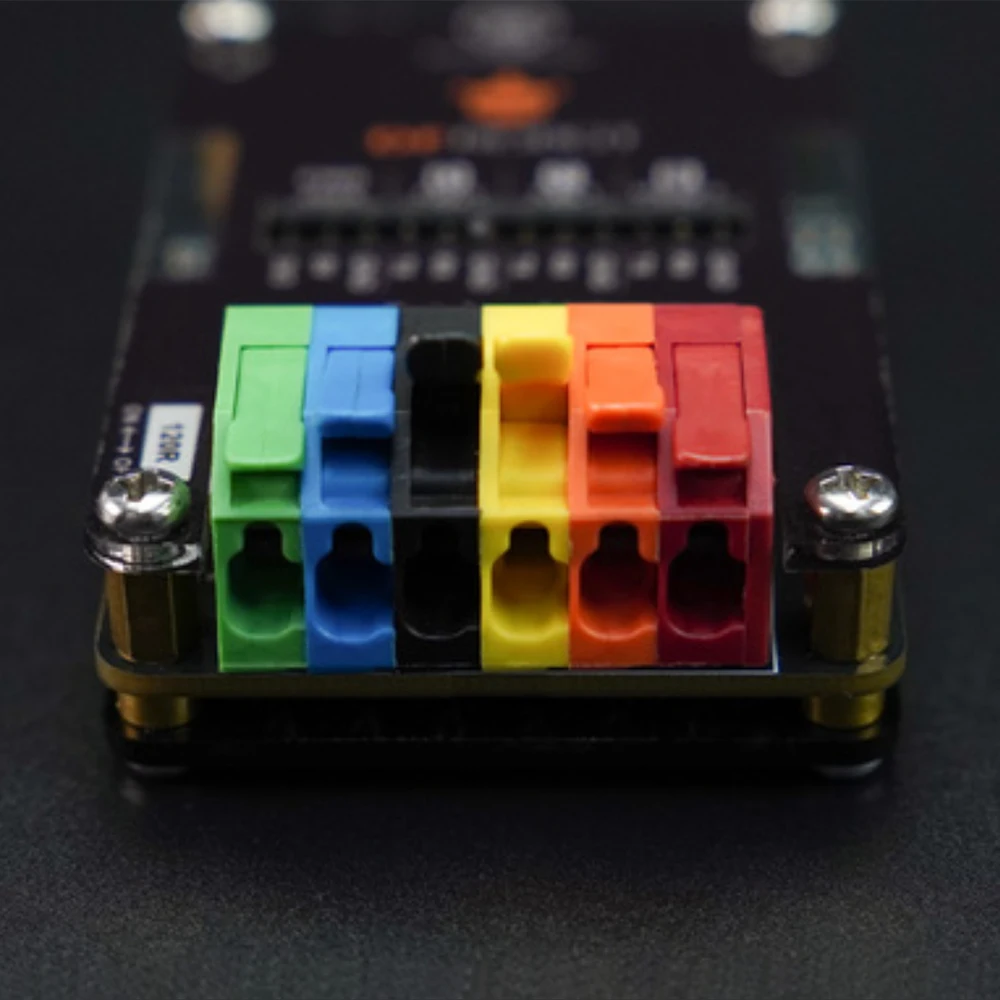

Terminali a leva a connessione rapida per un cablaggio semplice
RainbowLink è dotato di terminali a connessione rapida a leva, che consentono un cablaggio rapido e affidabile senza la necessità di strumenti o connettori.Questo design innovativo supporta oltre 2000 cicli di connessione-sconnessione e si adatta sia ai connettori dei pin che alle prese, garantendo la massima flessibilità.Il risultato è una configurazione pulita e organizzata che riduce i tempi di preparazione e riduce al minimo il rischio di connessioni allentate, essenziale per ambienti di prova affidabili.

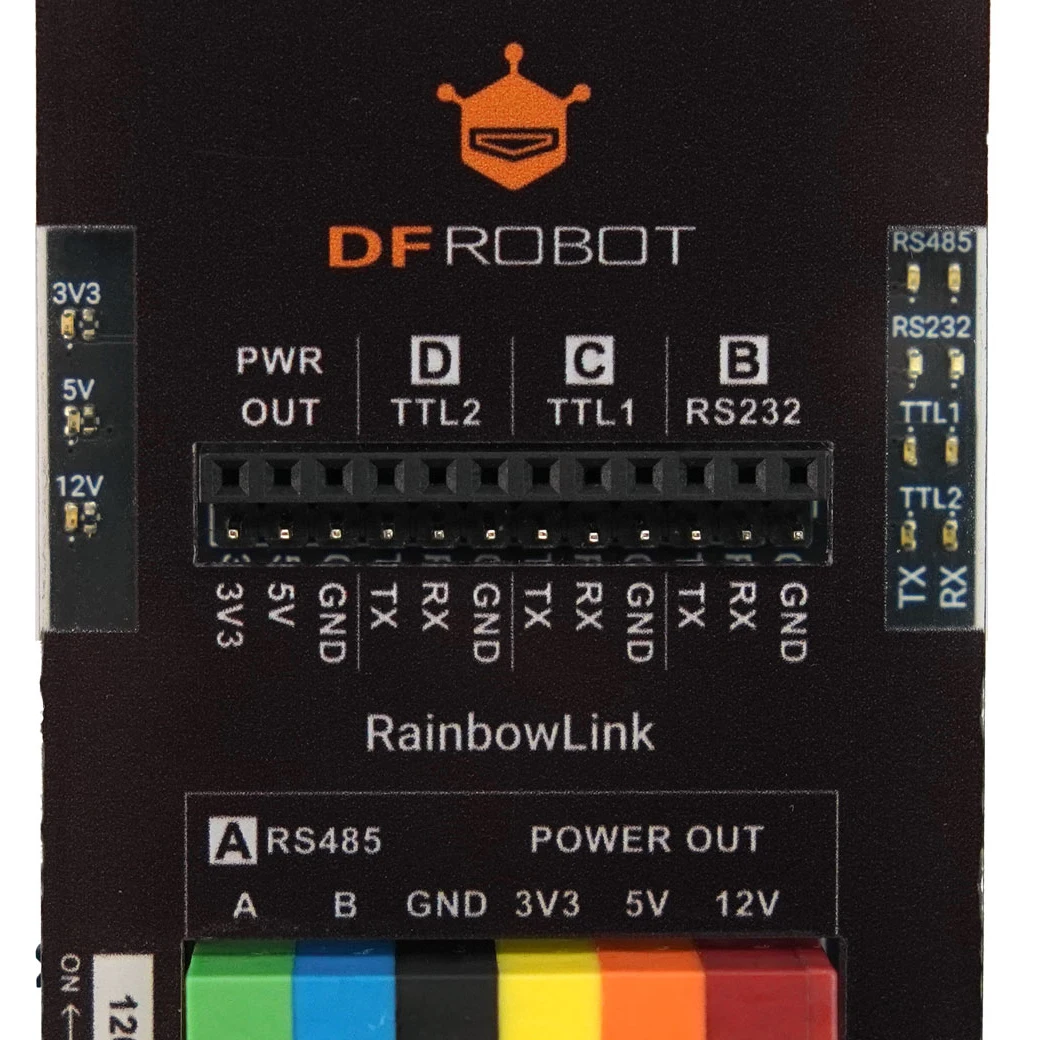

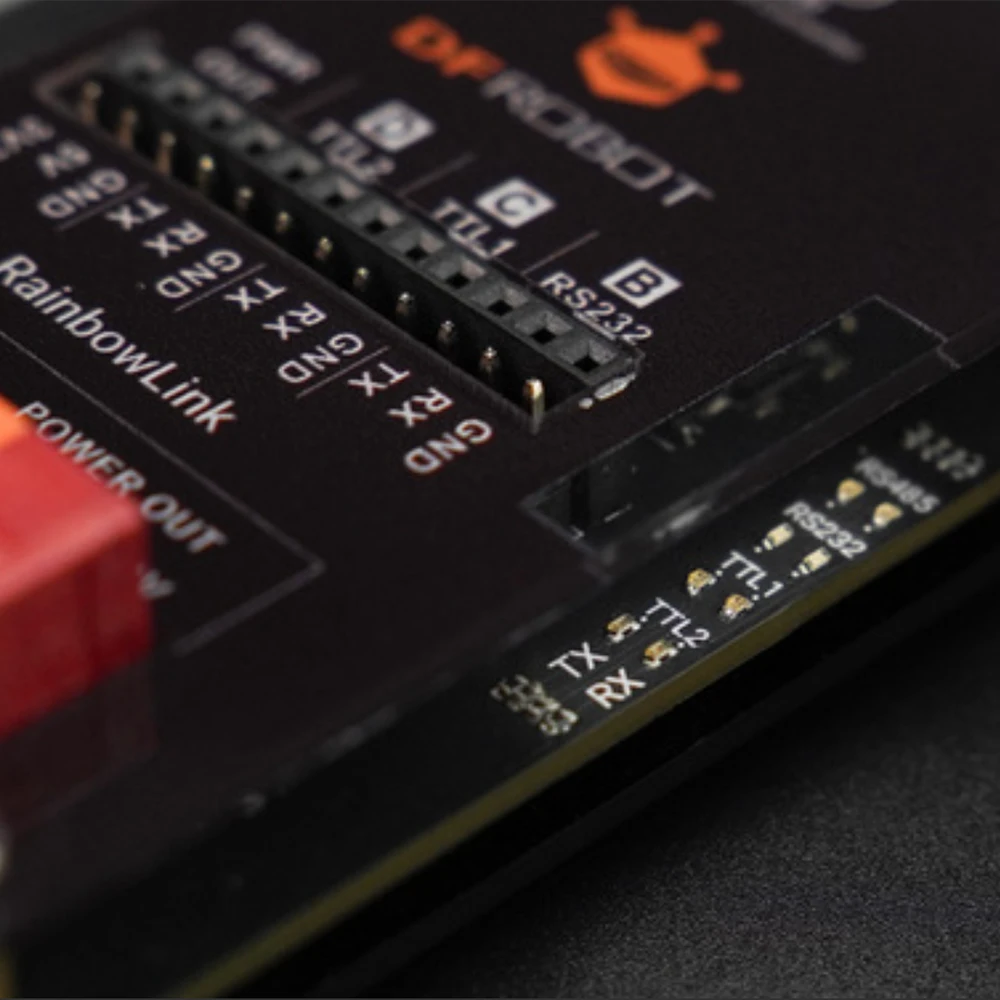

4 canali indipendenti in 1 dispositivo
RainbowLink combina quattro canali di comunicazione isolati: 1×RS485, 1×RS232 e 2×TTL, all’interno di un singolo dispositivo.Questa configurazione consente agli ingegneri di sostituire più convertitori, semplificando le configurazioni e riducendo il disordine sulle postazioni di lavoro.Ogni canale funziona in modo indipendente, consentendo il monitoraggio e il controllo simultanei di più dispositivi seriali, semplificando notevolmente complesse configurazioni multiprotocollo.

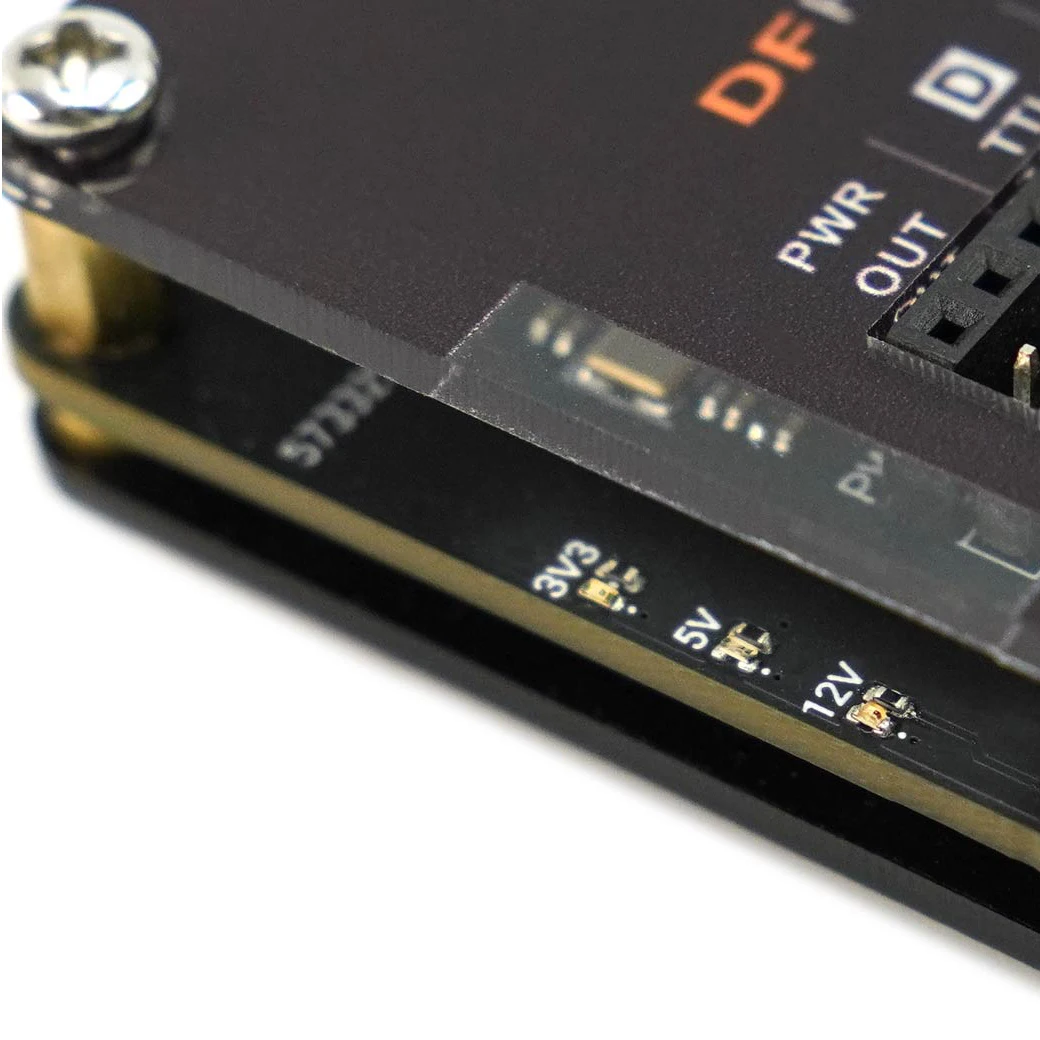

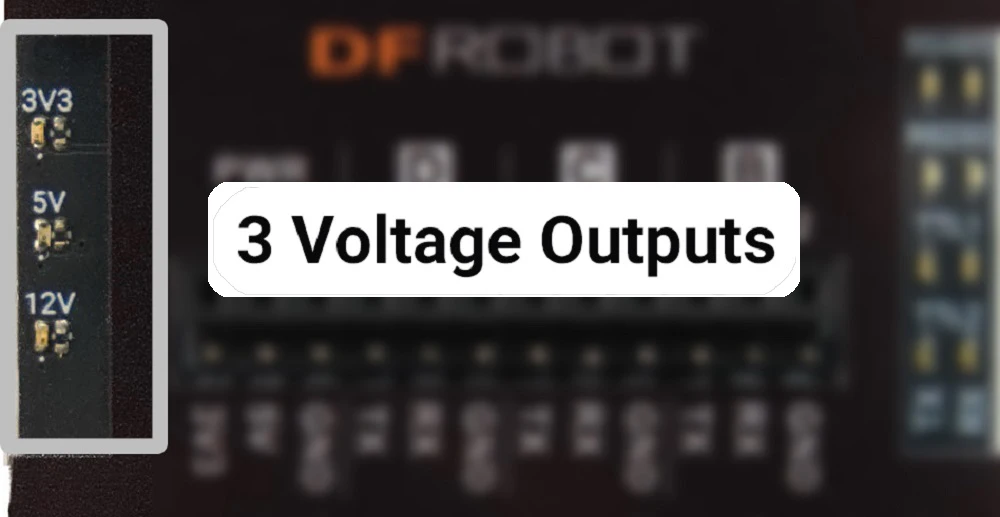

Opzioni flessibili di potenza in uscita
Supportando una gamma di esigenze di test, RainbowLink fornisce tre uscite di tensione: 12 V (800 mA), 5 V (2 A) e 3,3 V (200 mA).Questa versatile soluzione di alimentazione garantisce la compatibilità con vari sensori e dispositivi, soprattutto nei test sul campo dove le fonti di alimentazione sono limitate.Con RainbowLink, gli alimentatori esterni non sono più necessari, consentendo un test rapido e conveniente dei sensori anche in ambienti remoti o esterni.
Foto
Applicazioni
Test e debug di sensori industriali
Debug di dispositivi multiprotocollo
Debug di laboratorio e scheda di sviluppo

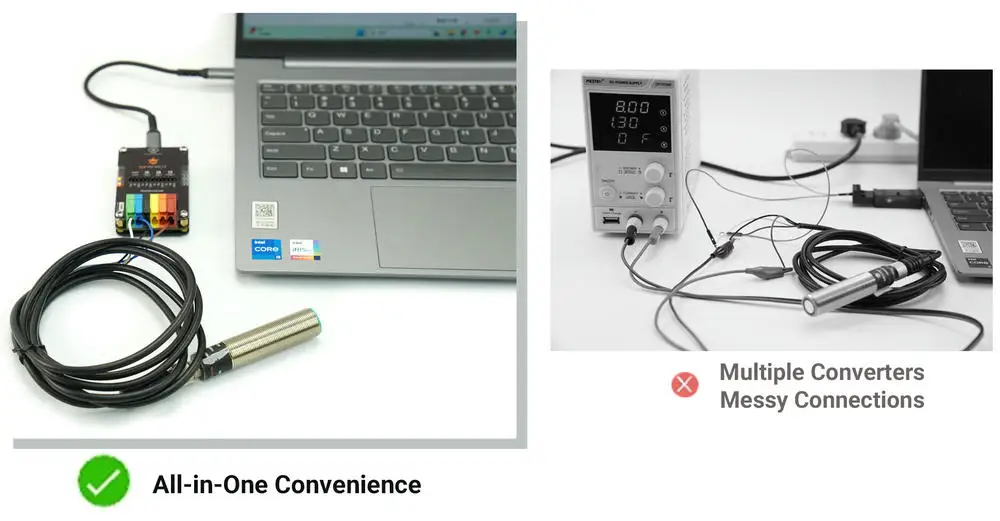

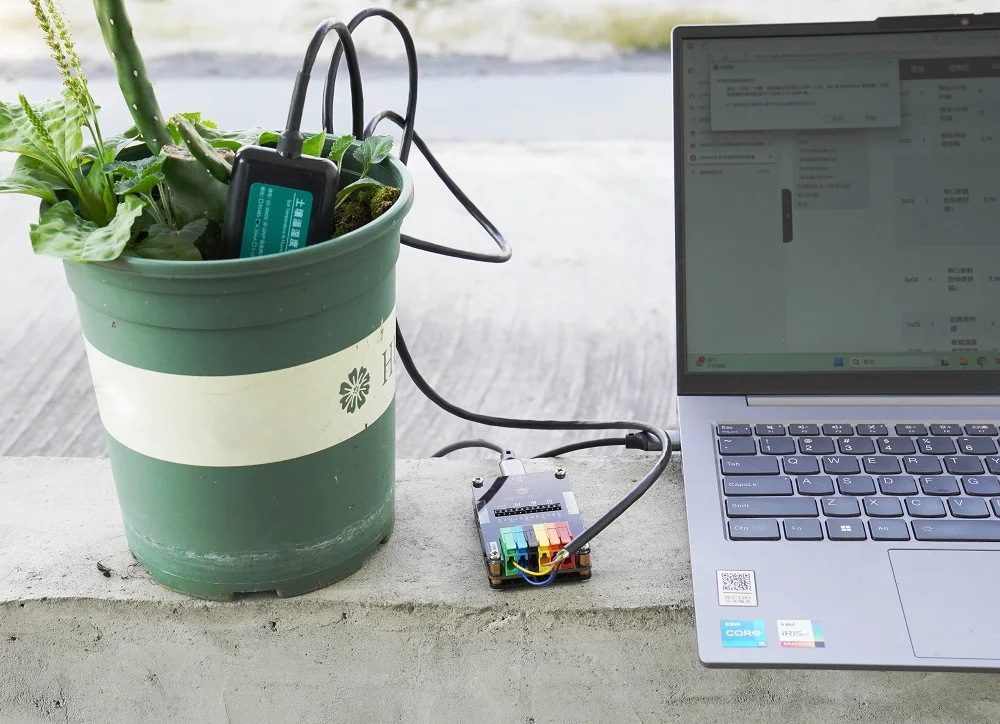

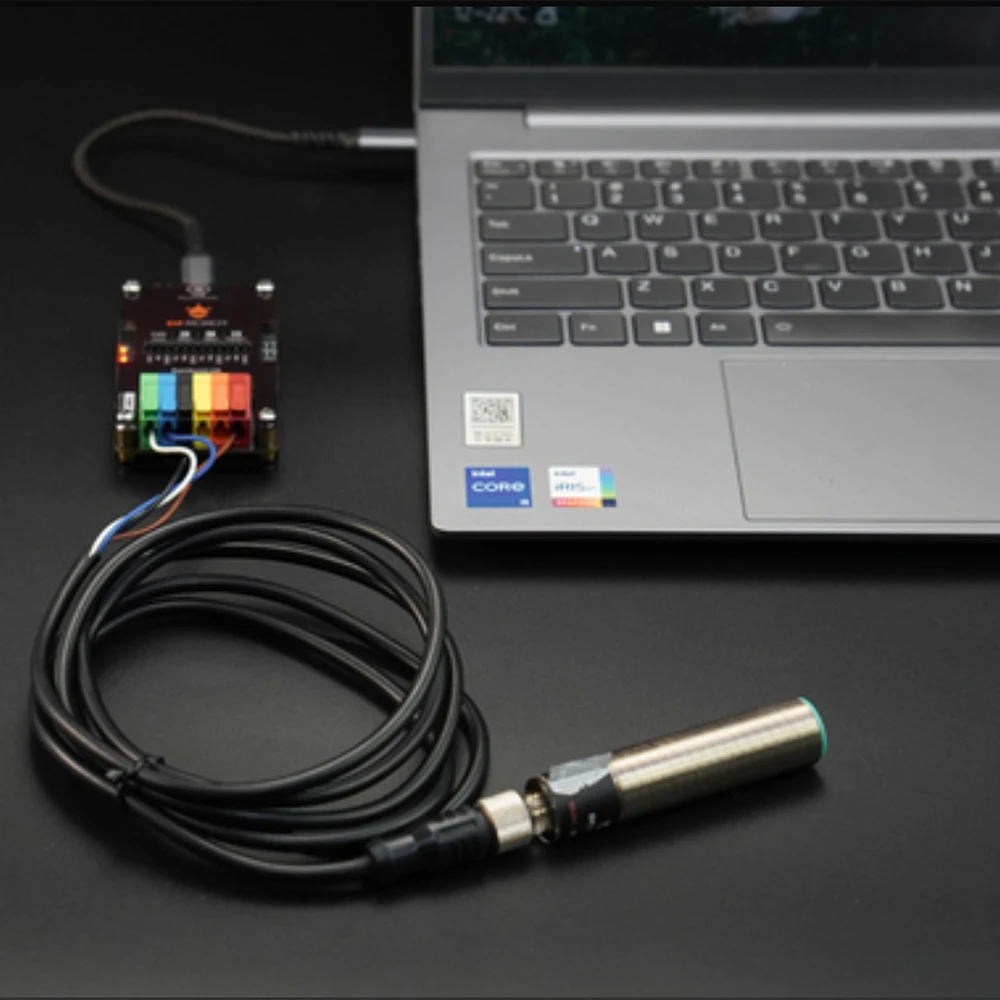

Figura: cablaggio del sensore del suolo RS485 e convertitore RainbowLink per rilevare l’umidità del suolo
Specifica

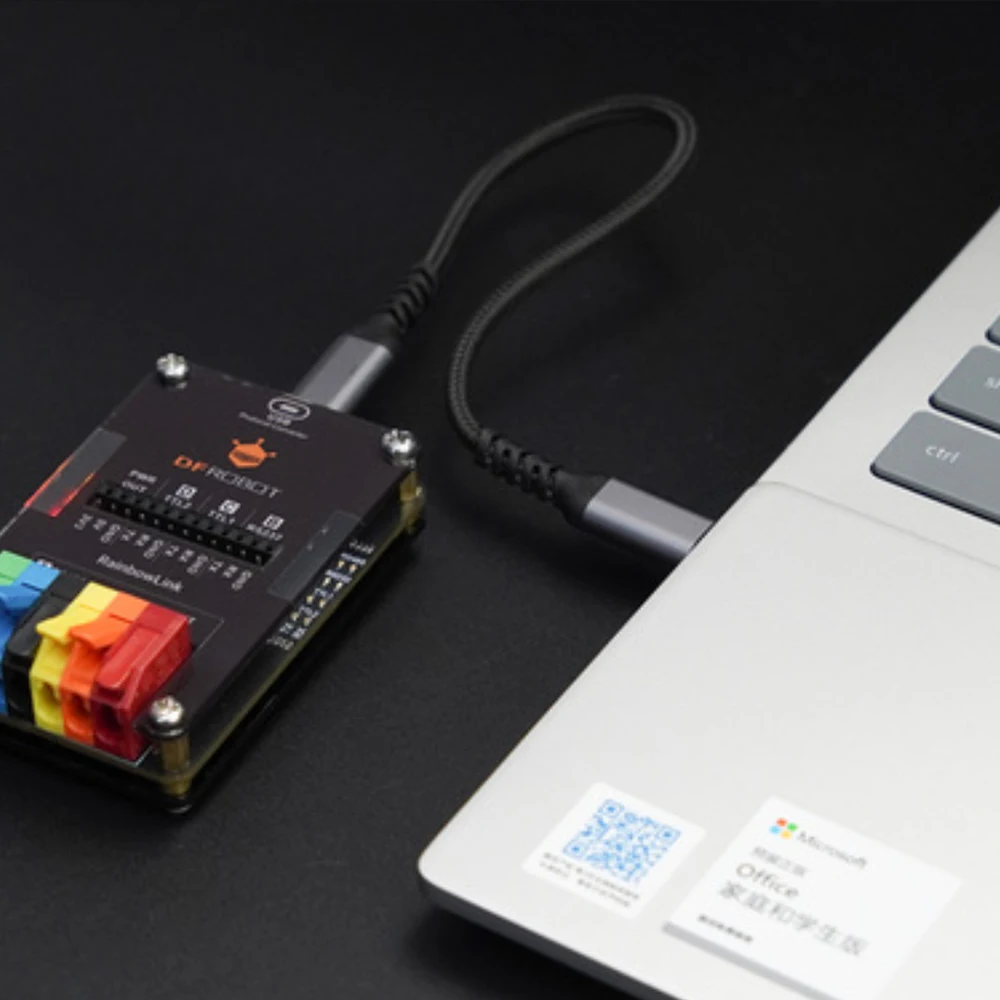

Interfaccia USB: tipo C
Tensione in ingresso: 5 V
Baud rate: 2400 – 128.000 bps
Livello TTL: 3,3 V
Canali TTL: 2
Canale RS485: 1
Canale RS232: 1
Tensione di uscita:
3,3 V: corrente nominale 200 mA
5 V: collegato direttamente all’interfaccia Type-C (massimo 2 A quando collegato a una porta Type-C di un computer; massimo 500 mA quando collegato a una porta USB-A)
12V: corrente nominale 800mA

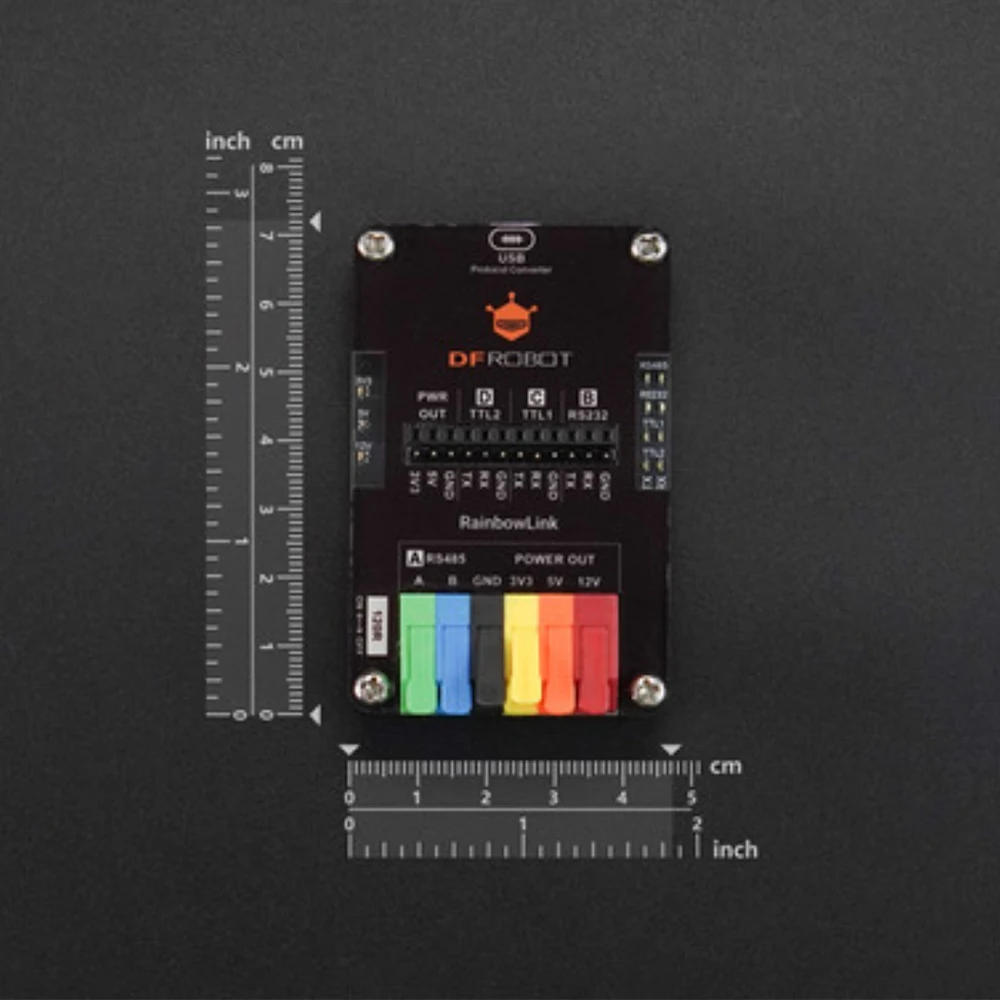

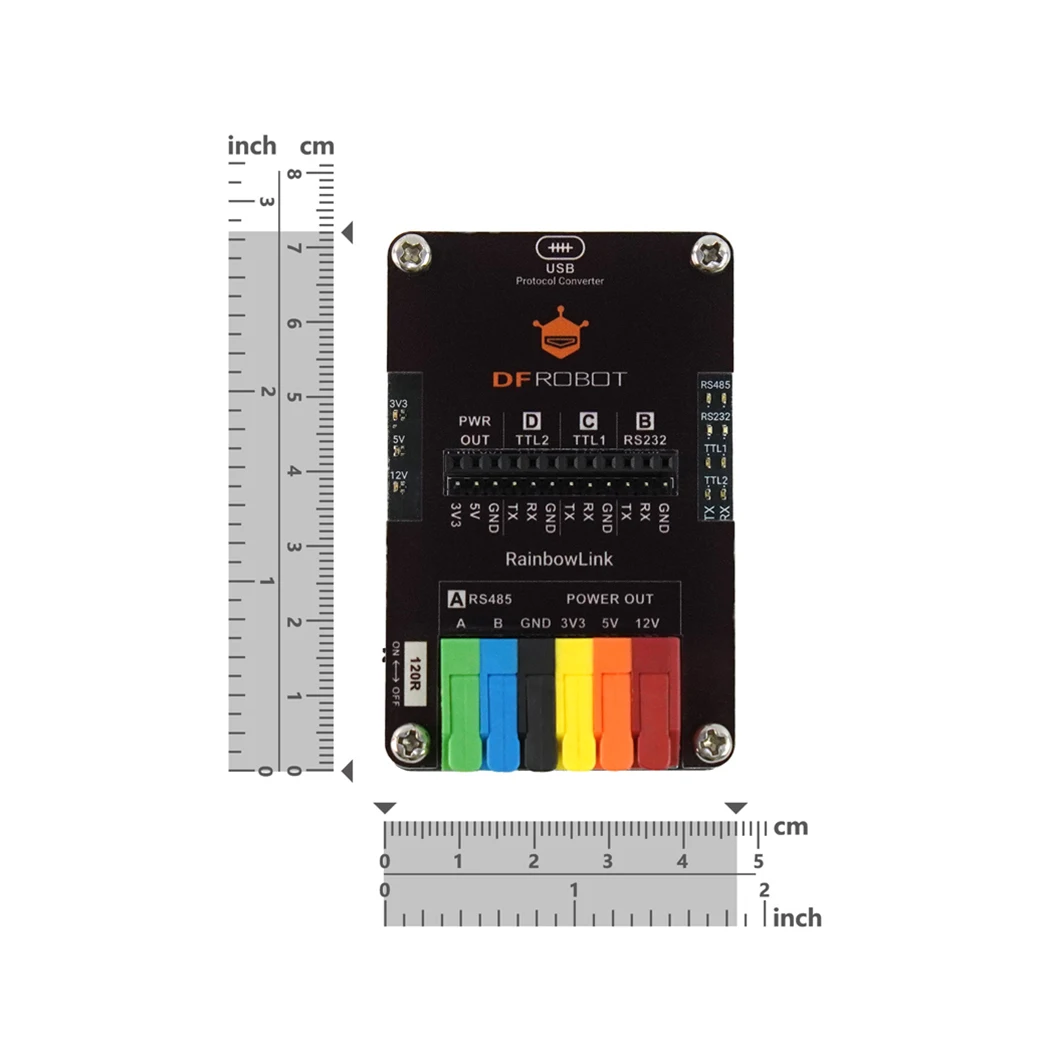

Dimensioni: 72 mm x 47 mm x 23 mm
Documenti
Prodotto Wiki://wiki.dfrobot.com/_SKU_TEL0185_RainbowLink

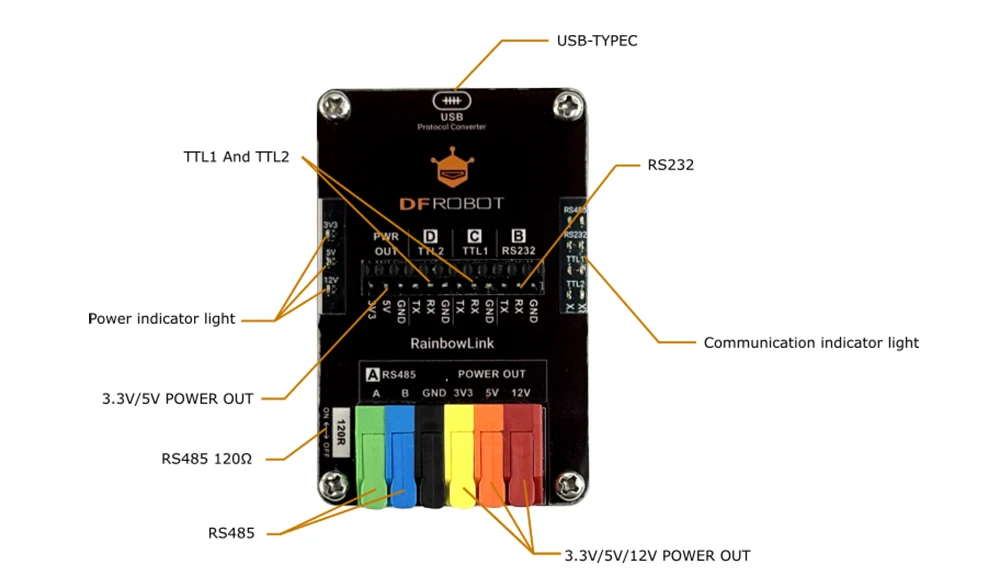

Diagramma di indicazione delle funzioni://wiki.dfrobot.com/_SKU_TEL0185_RainbowLink#target_2
Domande e risposte://wiki.dfrobot.com/_SKU_TEL0185_RainbowLink#target_4
Driver (WINDOWS)://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/6851908b819aa4f0611c9a13b152e31a.zip
Driver (MAC)://dfimg.dfrobot.com/5d57611a3416442fa39bffca/wiki/19faaae13f8c9469cda31f35dc93d552.ZIP
Lista di spedizione
Convertitore da USB a seriale RainbowLink a 4 canali (RS485 / RS232 / TTL) x1
