Caratteristiche:
Utilizzando materiali di alta qualità, durevoli
Display di alimentazione ultrasottile, 5 indicatori LED, il display è più intuitivo e più bello
Con la funzione di connessione inversa, anche se le connessioni positiva e negativa sono invertite, non si brucerà
Aspetto piccolo e raffinato
Gamma di utilizzo più ampia, è possibile utilizzare batterie al litio, batterie al piombo, litio ferro fosfato, batterie per veicoli elettrici e apparecchiature elettriche
Parametro:
Errore consentito: ±2%;
Potenza a 4 livelli: 25% 50% 75% 100%
Corrente di lavoro: 15 mA
Lunghezza del cavo: 15 cm
Dimensioni: 40x15x2,5 mm
Temperatura di lavoro: -10℃~65℃
Installa:
Collega i terminali positivo e negativo della scheda display ai terminali positivo e negativo della batteria in prova. Premi leggermente il pulsante rosso con un dito e la spia IED si illuminerà, visualizzando il livello della batteria in tempo reale.
Rilascia il dito, la luce LED si spegnerà dopo un ritardo di 3-10 secondi e non consumerà energia quando è statica.
Con la funzione di connessione inversa, anche se le connessioni positiva e negativa sono invertite, non brucerà, basta regolarla
Display batteria al litio – Parametri della batteria: (i seguenti dati sono valori di riferimento, è previsto un margine di errore del 2%; si prega di non procedere con l’acquisto se è richiesta un’elevata precisione).
Promemoria:
La batteria al litio da 3,7V utilizza 1 indicatore di alimentazione rosso e 4 indicatori di batteria verdi (altri intervalli di tensione prevedono 1 indicatore di alimentazione rosso e 4 indicatori di batteria blu).
(Nota: N è il numero di celle della batteria)
Il primo indicatore di alimentazione è rosso
Quando la tensione della batteria è maggiore di N×3,3 V, la seconda luce blu è accesa
Quando la tensione della batteria è maggiore di N×3,5 V, la terza luce blu è accesa
Quando la tensione della batteria è maggiore di N×3,7 V, la quarta luce blu è accesa
Quando la tensione della batteria è maggiore di N×3,9 V, la quinta luce blu è accesa
Stile A
Stile B
Stile C
Stile D
Stile E
Stile F
Stile G
Promemoria: 1.Il modello standard richiede un chip regolatore di tensione 78L05 per l’alimentazione dell’MCU, e il 78L05 avrà una corrente statica di circa 2 NmA, quindi il monitor consumerà 2 NmA di corrente.Si prega di essere consapevoli!
2.I clienti spesso segnalano che una singola batteria al litio non può funzionare senza problemi.Dopo le indagini, è stato scoperto che il caricabatterie utilizzato è un caricabatterie per telefono cellulare da 5 V.Il caricabatterie per telefono cellulare da 5 V è in realtà un alimentatore da 5 V e non dispone delle funzioni CC e CV di un caricabatterie specifico per batterie al litio.Può caricare il telefono perché all’interno del telefono è presente un circuito di ricarica, mentre il nostro monitor non dispone di questo circuito.Pertanto, quando collegato direttamente all’alimentazione a 5V, potrebbero verificarsi situazioni in cui la batteria è scarica e non può essere caricata normalmente a causa della protezione da sovracorrente del circuito di protezione, oppure quando la batteria è quasi completamente carica e non può essere caricata normalmente a causa della protezione da sovraccarico del circuito di protezione.Alcune persone dicono anche che quando collego la batteria in questo modo, alla fine sarà completamente carica.In effetti, poiché la batteria si trova in uno stato di carica anomalo, la corrente di carica sicuramente non è elevata, quindi il monitor rileva che la corrente di carica è troppo bassa (inferiore a 200 mA) e non può determinare lo stato di carica.
Caratteristiche del prodotto:
1.Dotato di indicatore di carica della batteria, la luce scorrevole segnala l’avanzamento della ricarica. Le modalità di carica e scarica distinguono indipendentemente il livello di potenza, escludendo l’influenza della resistenza interna della batteria sulla potenza effettiva.
2.Quando la batteria è scarica, la luce rossa lampeggia per segnalare la necessità di ricarica.
3.La ricarica viene rilevata dalla corrente di carica, con cablaggio semplice e senza necessità di installare diodi di riconoscimento della carica.
4.Non influisce sulla tensione di interruzione della ricarica, basta utilizzare il caricabatterie originale.

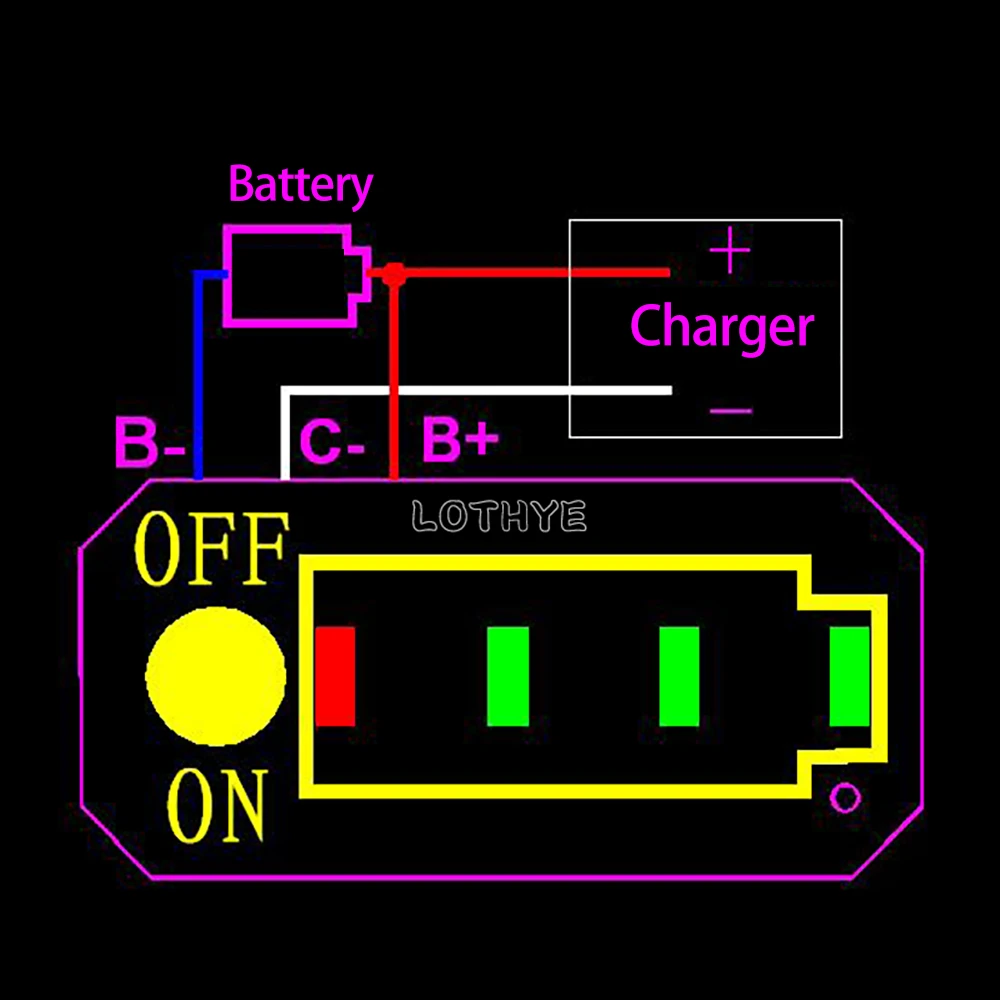

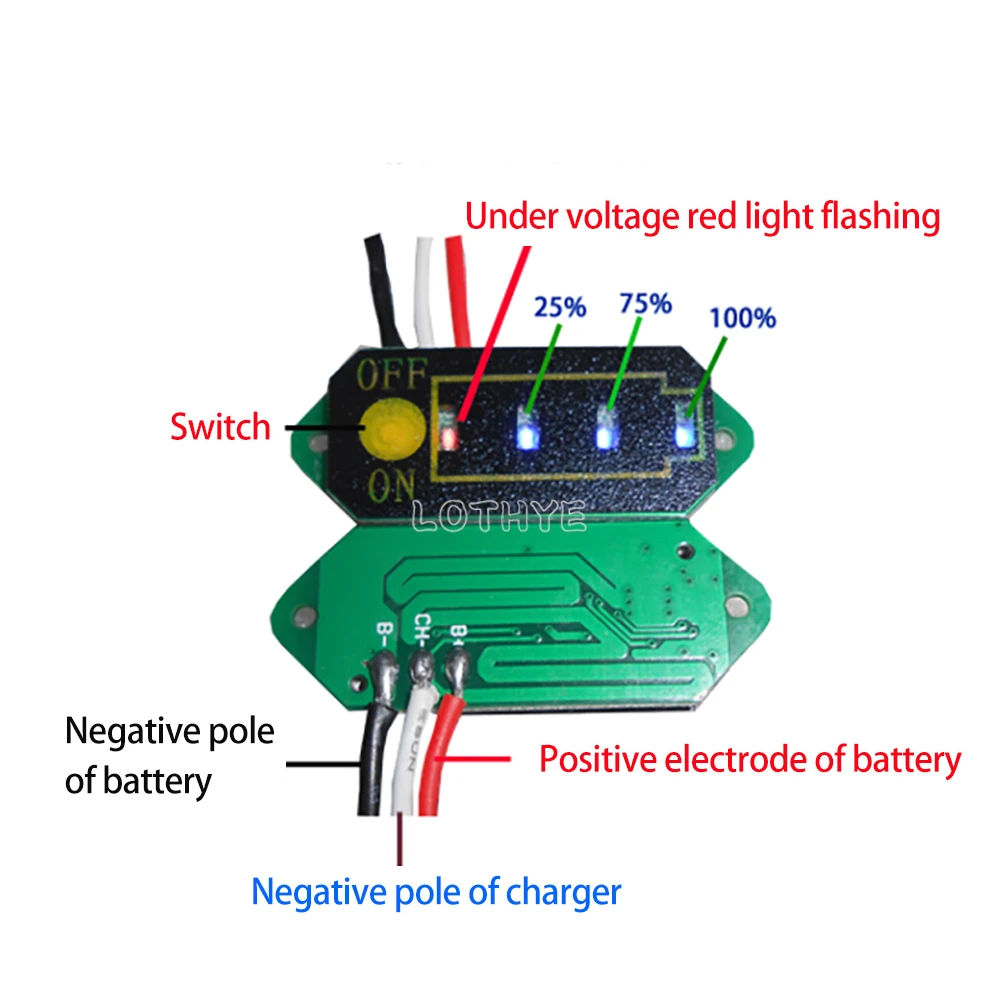

metodo di cablaggio
1.Collega i cavi rosso e nero ai terminali positivo e negativo della batteria.
2.Collegare il filo bianco al terminale negativo del caricabatterie.

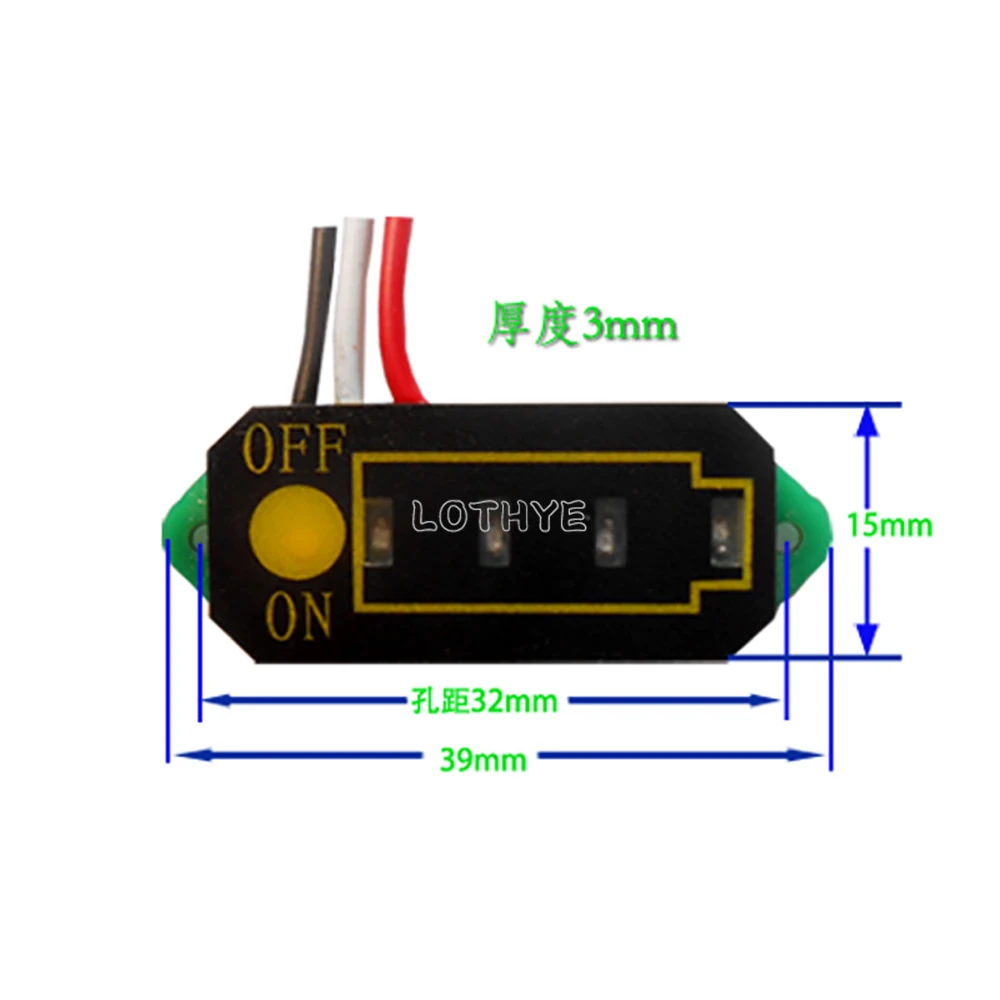

Il punto di forza di questo prodotto è: 1. Dimensioni ultra ridotte, ultra sottile: 3,9 * 1,5 * 0,4 cm. Apertura esposta 3,2 * 1,5 cm.
