Descrizione:
PICkit3 è uno strumento di sviluppo che può simulare e scaricare PIC online!
La famiglia PIC dei microcontrollori è collegata al PICkit3 tramite l’interfaccia ICSP.
PICkit3 è in grado di programmazione e debug in circuito di Microchip PIC10/12/16/18/24/32, dsPIC30/dsPIC33 e altri chip di microcontrollore FLASH PIC su larga scala.
PICkit3 può programmare la famiglia di chip KEELOQ HCS di Microchip, MCP250xx può famiglia di chip e chip di memoria EEPROM.
Specifica:
Funzione di programmazione: può bruciare la ROM FLASH, EEPROM, ecc.
Funzione di simulazione: supporta vari metodi di debug come funzionamento a piena velocità, debug in un solo passaggio, debug del punto di interruzione, ecc.
Prestazioni di simulazione: utilizzo dell’interfaccia USB per debug di simulazione, debug in un solo passaggio, debug del punto di interruzione, risposta rapida
Prestazioni di programmazione: interfaccia USB, download ICSP, velocità di download rapida

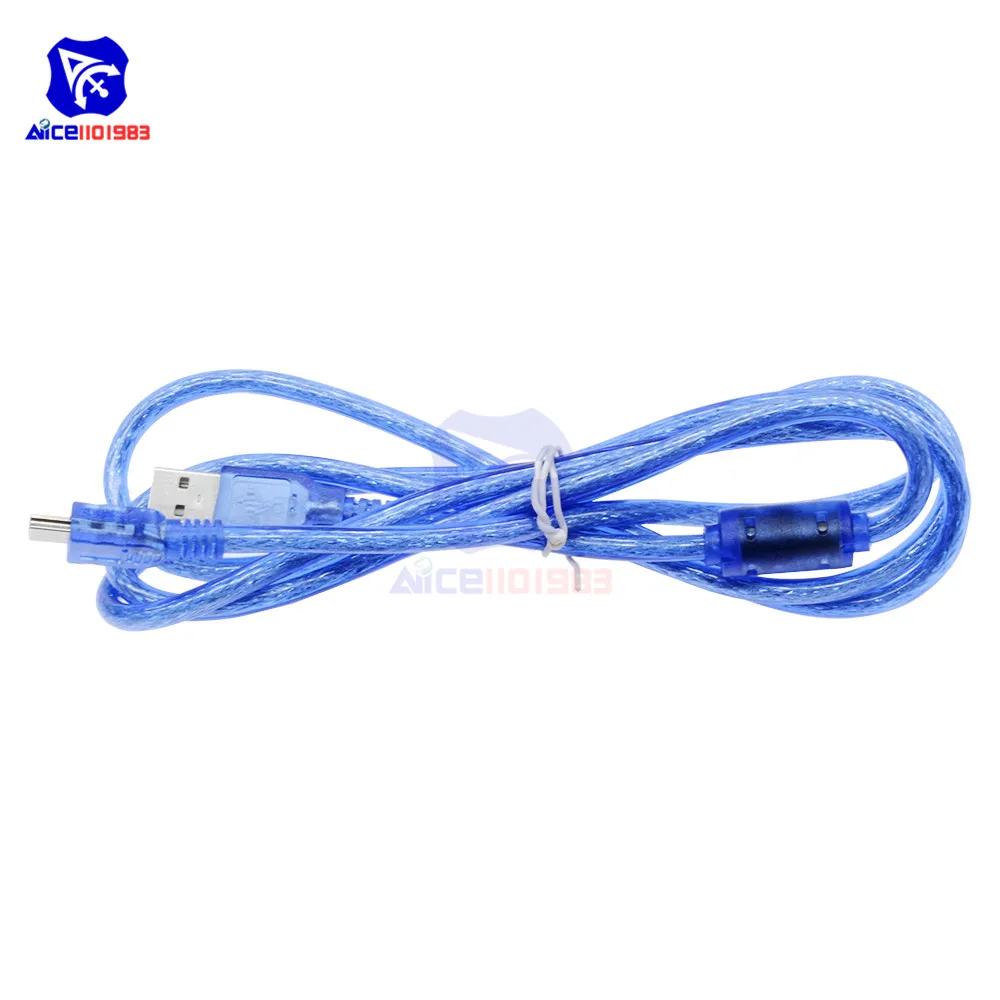

Collega il PC con l’interfaccia USB
Gli strumenti di sviluppo PICkit3 incorporano i driver per la comunicazione USB ad alta velocità

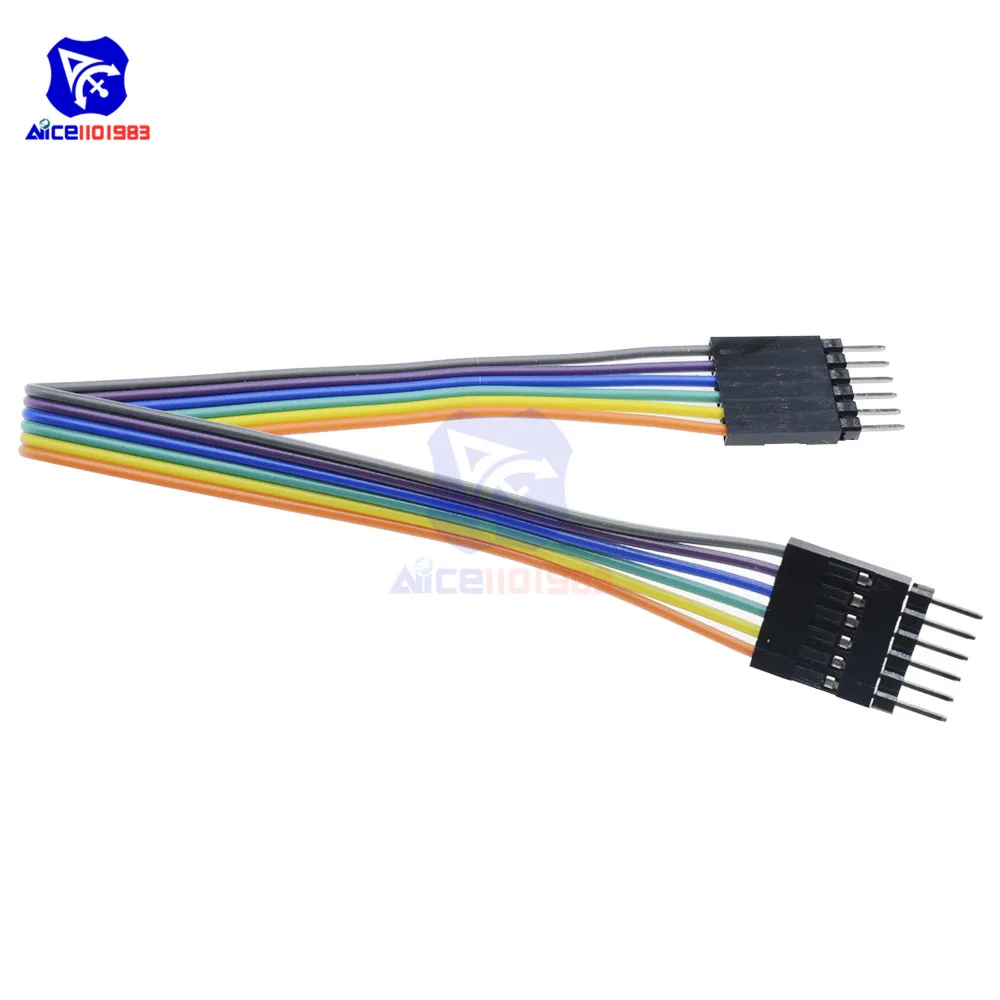

Interfaccia di connessione con la scheda di destinazione
Interfaccia standard ICSP fornita da PICkit3
Il firmware può essere aggiornato (il metodo di aggiornamento è l’aggiornamento automatico e il Microchip fornisce un programma di aggiornamento.)
PICKIT3 IC supportato può essere visto tramite MPLAB IDE v8.92, aprire il software, configurare-> selezionare il dispositivo PICKIT3 è supportato da una luce verde.
Dispositivi a 8 bit-PIC10F/12F/16F
PIC10F/12F/16 f5x
Dispositivi a 8 bit-PIC18F
PIC18CXX/FXX
Dispositivi a 16 bit
DsPIC30F/33F, PIC24F/H
Dispositivi a 32 bit
PIC32MX
Dal momento che l’interfaccia ICSP della PIC ha una sola fila di connettori a 6pin, è necessario ascoltare la direzione sinistra e destra della connessione quando il PICkit3 è collegato alla scheda di destinazione PIC. Non collegare per evitare di bruciare il downloader PICkit3.
Stato dell’indicatore LED PICkit3:
Alimentazione: verde, si illumina quando l’alimentazione viene attivata o collegata alla scheda target.
Attivo: blu, illuminato quando il PICkit 3 ha stabilito una comunicazione o invia/ricevi il comando con il PC.
Stato:
Verde, si illumina quando il debugger funziona normalmente (standby).
Giallo, si illumina quando l’operazione è occupata.
Rosso, si illumina quando il debugger non funziona.

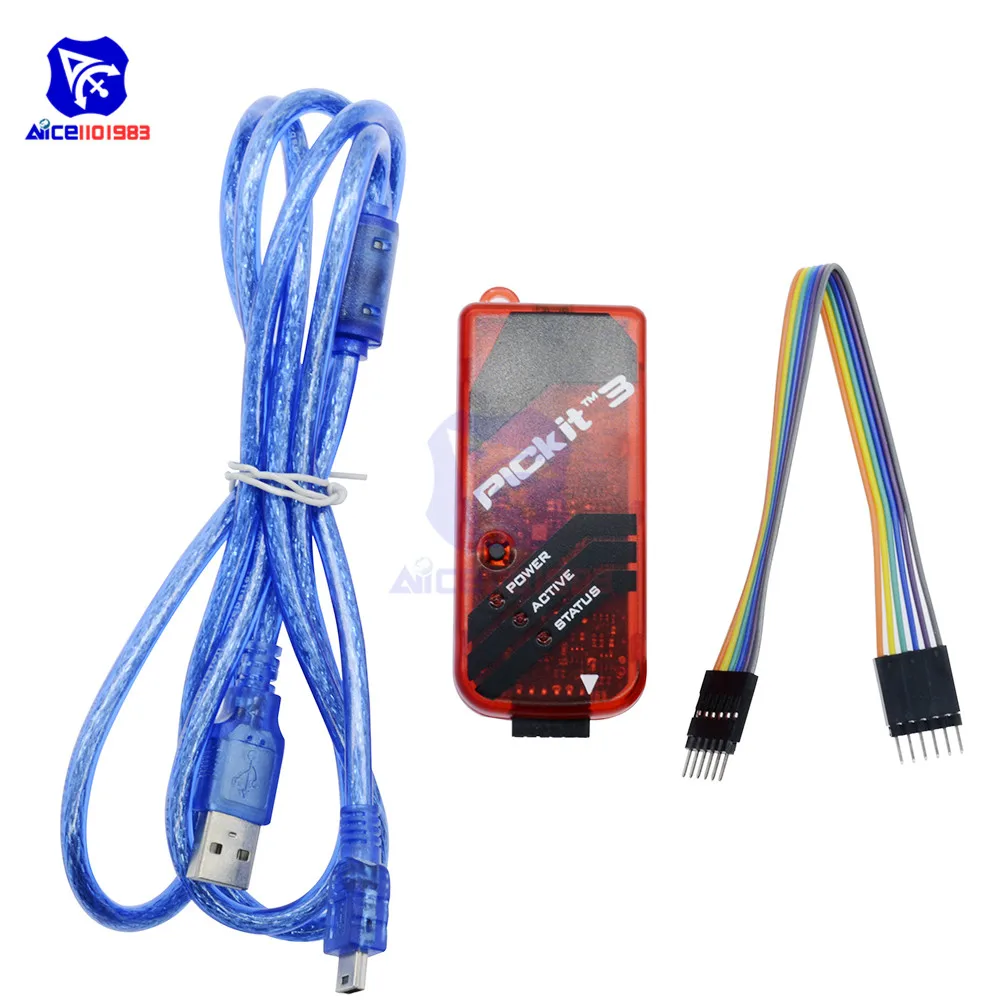

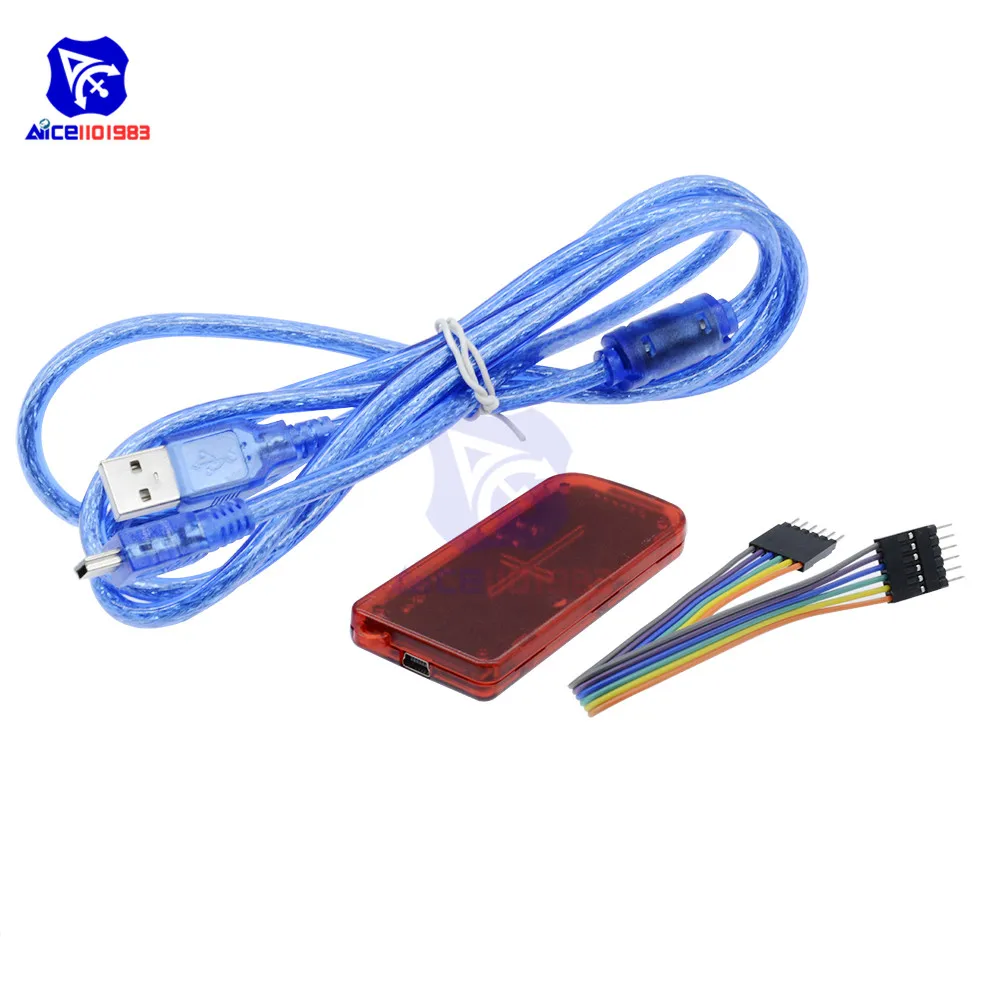

Pacchetto incluso:
1 * PICKIT3 programmatore Emluator
