Istruzioni per l’Eliminatore QRM
Principio:
Il QRM Eliminator viene inserito nella linea di alimentazione dell’antenna dal TRX, senza altre modifiche richieste alla radio.
L’unità è dotata di controllo PTT integrato per mantenere l’eliminatore connesso durante la trasmissione.
Tuttavia, è necessaria un’antenna ricevente ausiliaria aggiuntiva, come un’antenna da 2 metri o semplicemente qualche metro di cavo all’interno della cabina.
Le due antenne captano segnali indesiderati con fasi diverse.
Il QRM Eliminator ti permette di regolare l’angolo di fase e il guadagno per **annullare i segnali indesiderati** prima che raggiungano l’ingresso del ricevitore.
Si basa su un concetto completamente innovativo e non può essere paragonato alle prestazioni dei normali cancellatori di rumore.
—
Descrizione dell’Eliminatore QRM
Problemi con QRM locale ad alta frequenza? La risposta è solitamente **SÌ**.
Che si tratti dei controller degli ascensori o di scariche elettriche su linee ad alta tensione vicino al tuo giardino,
La maggior parte dei problemi deriva da dispositivi elettronici locali, computer, TV, alimentatori o altre apparecchiature.
Con questo fantastico accessorio, il QRM locale può essere eliminato anche al livello S9.
Non è necessario sapere da dove proviene il rumore: potrebbe trattarsi della tua radio packet o di una saldatrice a circa 100 metri di distanza.
Il QRM Eliminator si inserisce nella linea dell’antenna **senza modificare la radio**.
Ha una connessione PTT sul retro, quindi rimane online durante la trasmissione.
Una **seconda antenna ausiliaria deve essere collegata** — idealmente una piccola antenna vicino alla fonte di rumore.
come un piccolo anello vicino ai comandi dell’ascensore, o qualche metro di cavo nella cabina o vicino all’antenna principale.
Mantieni l’antenna ausiliaria corta; altrimenti, riceverà sia i segnali desiderati a onde corte che il rumore di fondo.
I segnali indesiderati vengono captati dalle due antenne con fasi diverse.
I due segnali possono essere aggiunti e annullati in fase, lasciando una frequenza pulita per il ricevitore.
Le sue prestazioni sono incomparabili con i normali cancellatori di rumore.
—
Specifiche:
– Gamma di frequenza: **1,8 MHz – 30 MHz**
– Dimensioni: **100 × 100 × 45 mm**

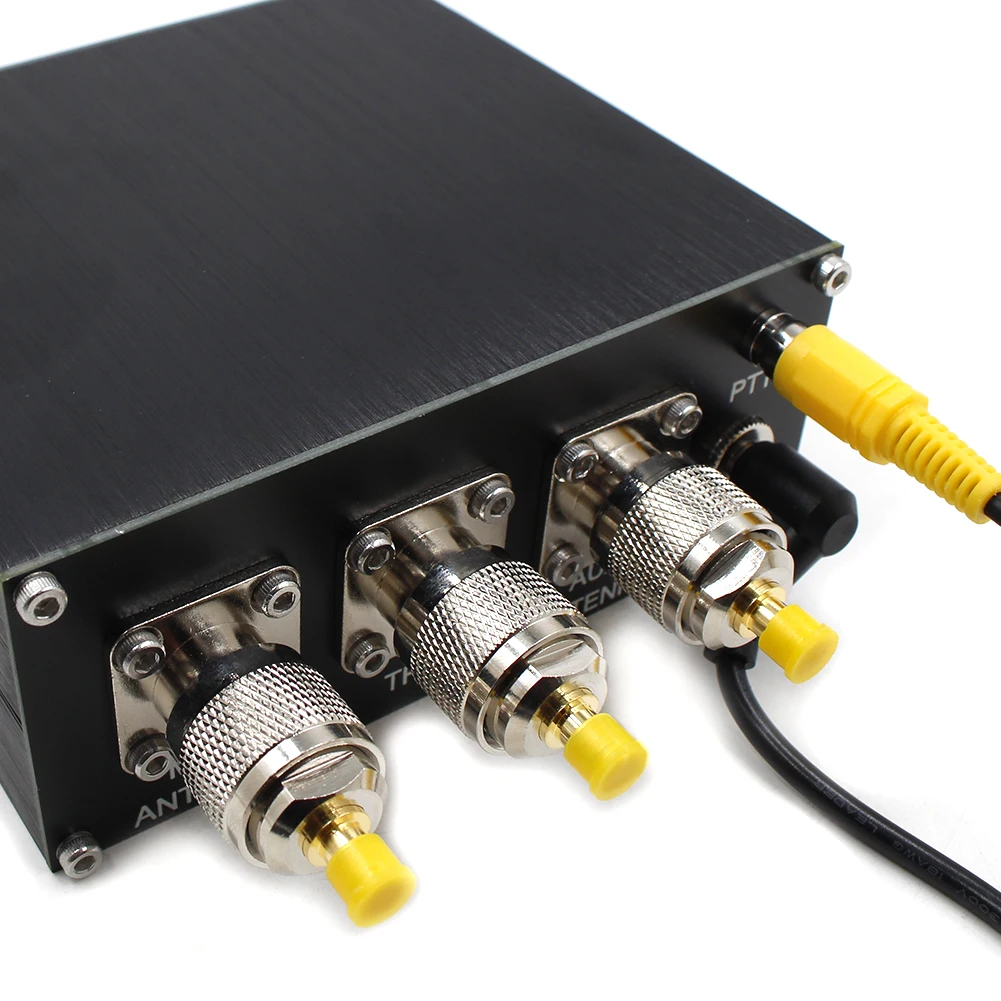

– Connettori:

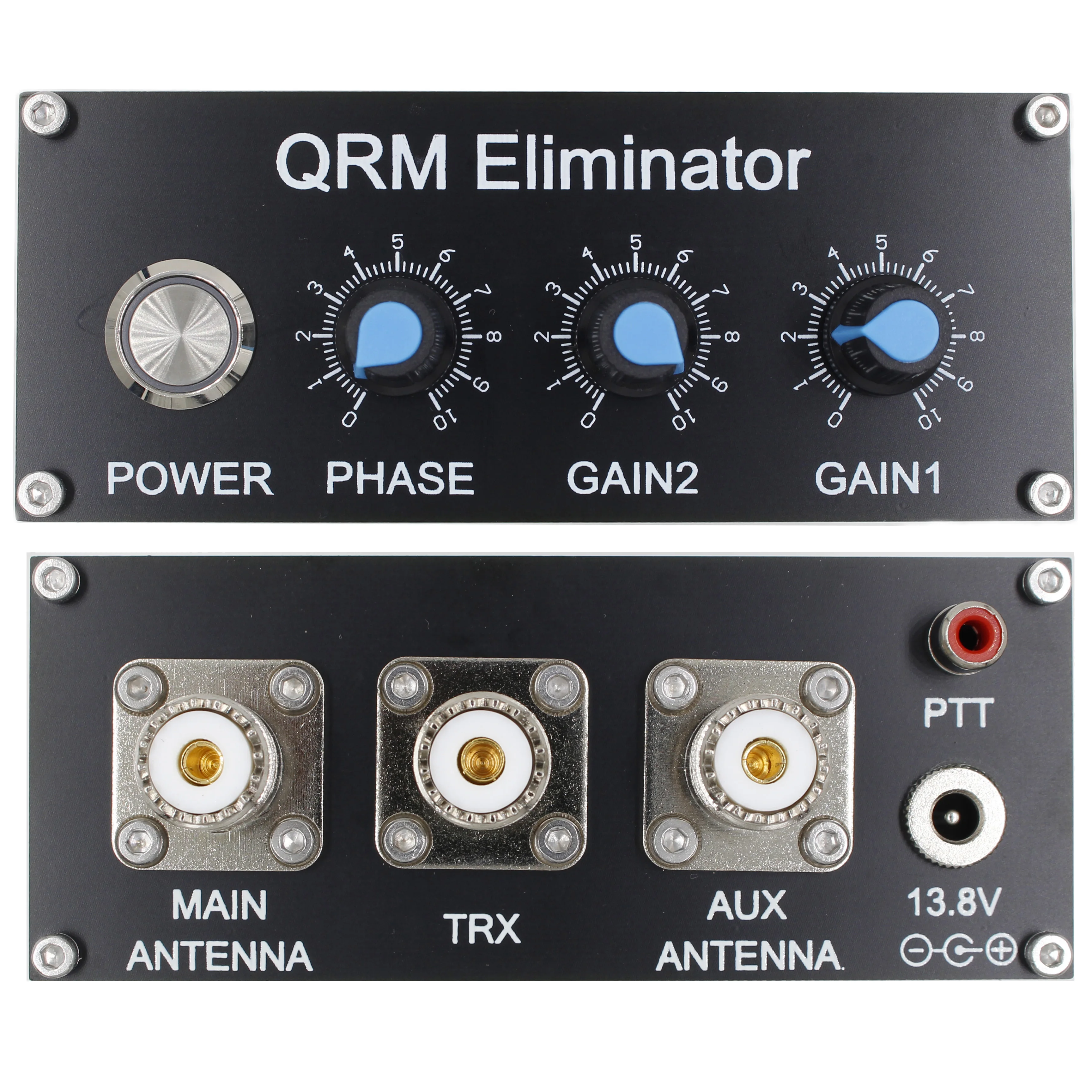

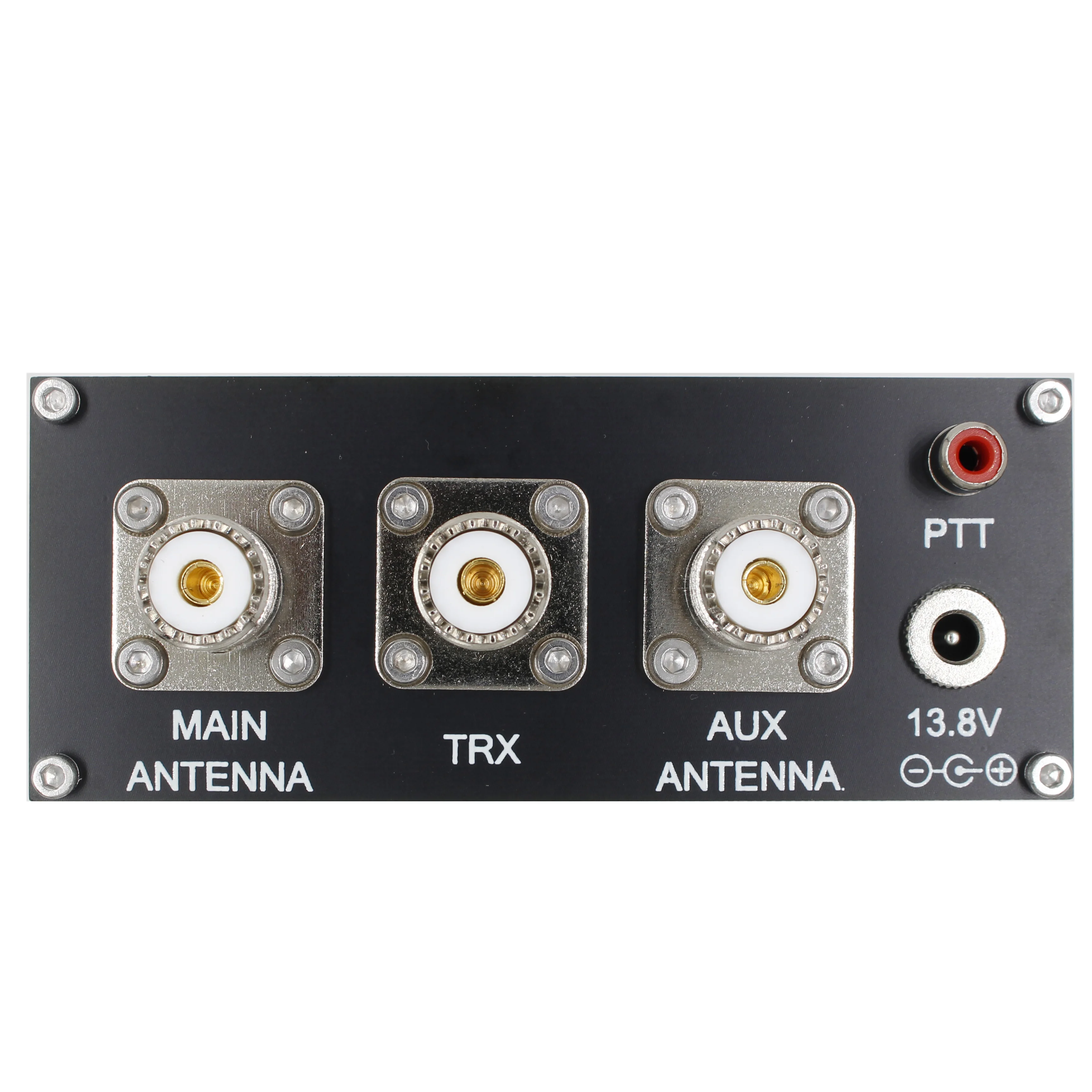

– 3× BNC per Antenna Principale, Antenna Ausiliaria e TRX
– Jack RCA per PTT
– Alimentazione: 5,5 × 2,1 mm
– Alimentazione: **13,8V / 150mA**
—
Connessioni:
– Antenna principale → **PRINCIPALE**
– Ricetrasmettitore → **TRX**
– Antenna ausiliaria → **AUX**
Quasi qualsiasi antenna può essere utilizzata. Anche un QRM locale può essere captato da un’antenna dalle prestazioni scarse.
Puoi utilizzare un’altra antenna HF, anche un’antenna da 2 metri con solo il pin centrale collegato, oppure qualche metro di cavo dietro una mensola nella stanza.
I migliori risultati si ottengono quando i livelli di rumore su entrambe le antenne sono uguali, con la manopola **GAIN1** completamente in senso antiorario.
In caso contrario, provare a cambiare o spostare la seconda antenna.
Per testare i segnali: collega prima ciascuna antenna direttamente alla radio, quindi collega l’eliminatore QRM.
– Alimentazione per il jack “12VDC”: **13,8V / 150mA**, polo centrale positivo.
– Per la trasmissione tramite QRM Eliminator, collegare la linea PTT dal retro della radio (normalmente dove è collegato il PA).
Il PTT si attiva quando il pin centrale è messo a terra.
**NON collegare il pulsante PTT sul microfono!**
– Potenza massima nominale: **100W**.
Se si utilizza un amplificatore di potenza, l’eliminatore QRM è collegato **tra l’amplificatore di potenza e l’eccitatore**.
Quando è spenta, l’antenna principale si collega direttamente alla radio ed è possibile trasmettere tramite l’unità.
—
Utilizzo:

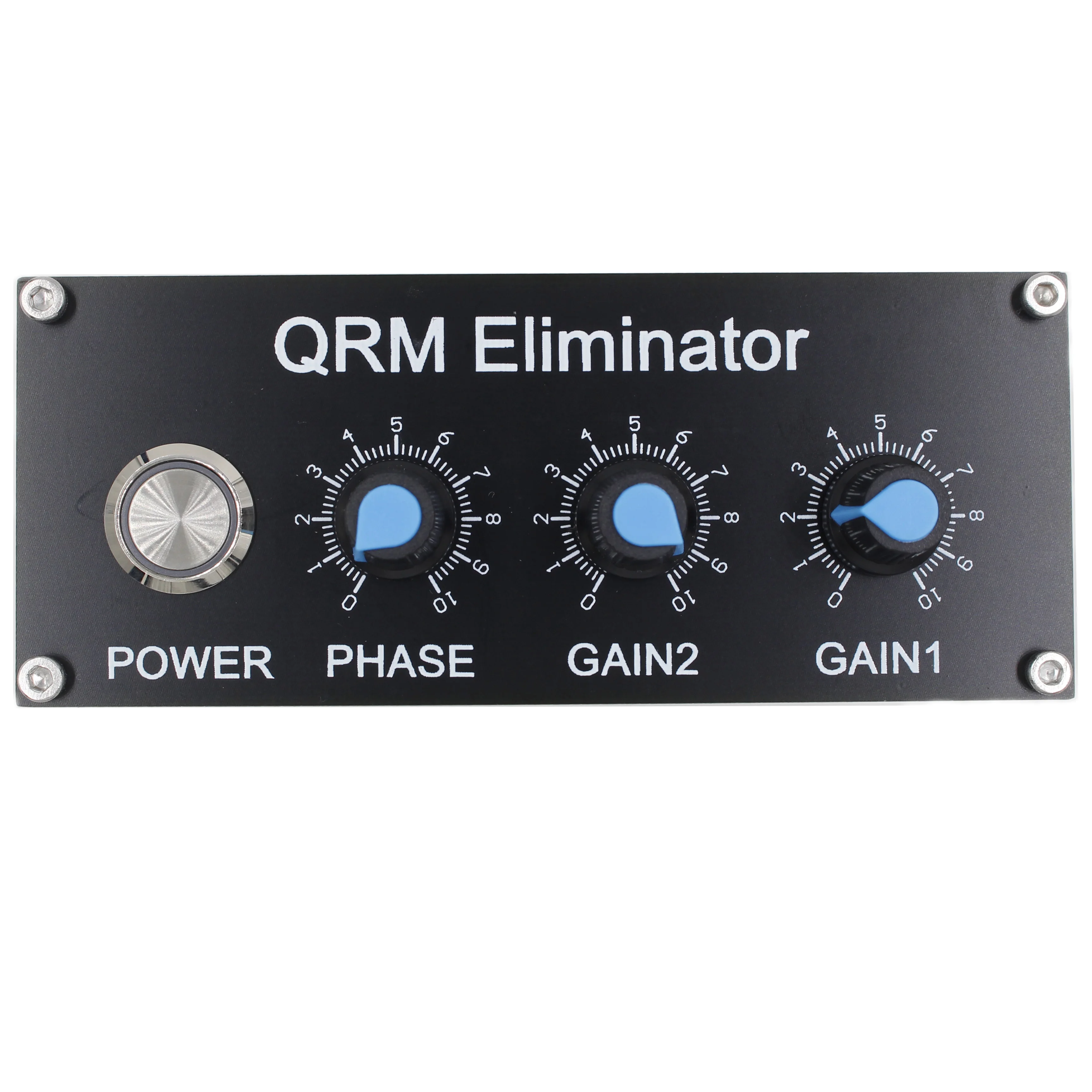

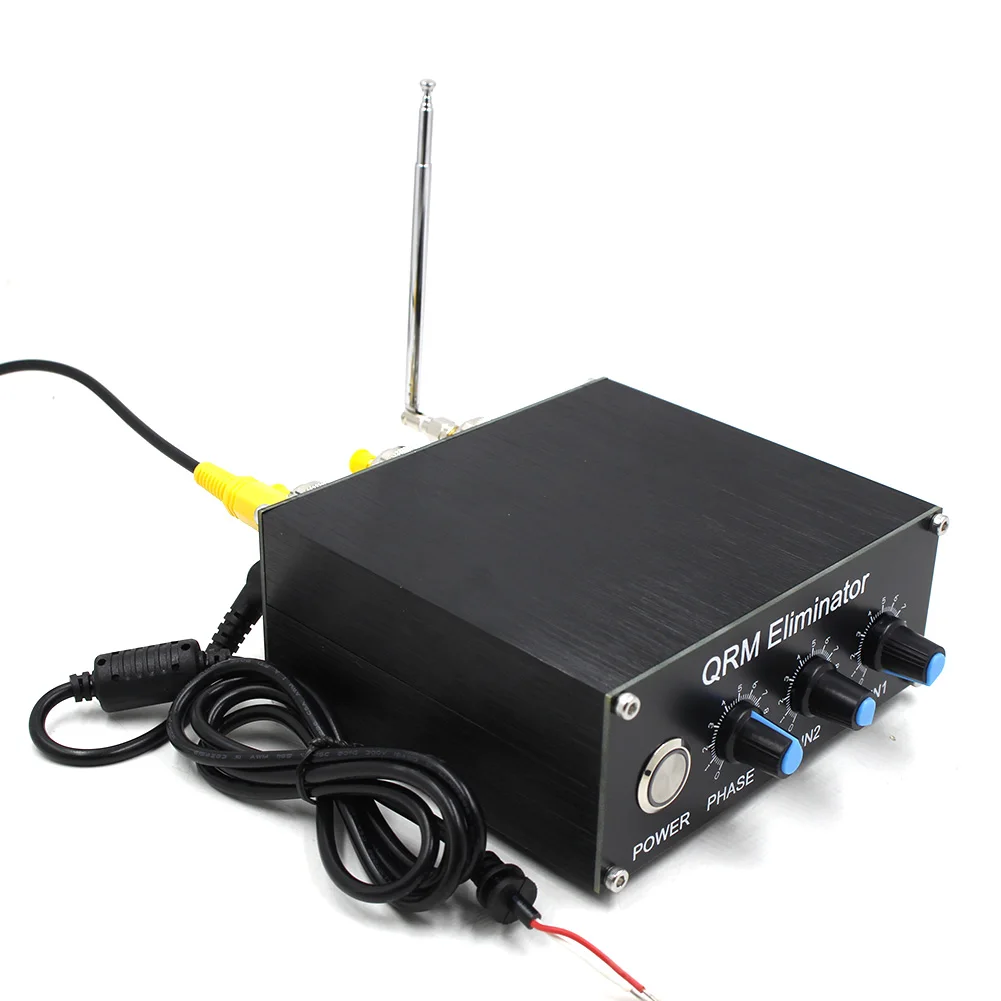

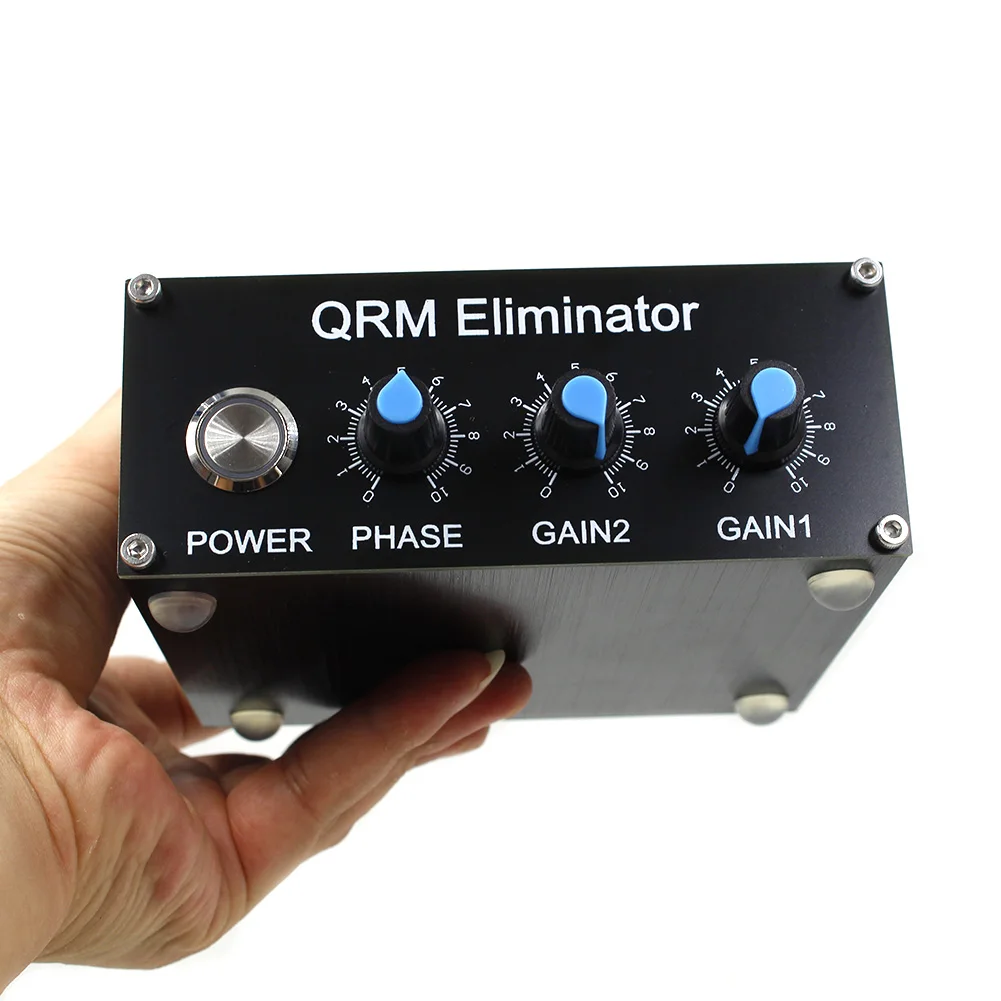

1. Accendi l’unità.
2. Regola **GAIN1** in modo che i segnali di rumore su entrambe le antenne siano allo stesso livello.
3. Usa le manopole **PHASE** e **GAIN2** alternandole per ridurre al minimo il rumore.
4. Regola nuovamente **GAIN1** per ridurre ulteriormente il rumore.
5. Se necessario, regola nuovamente PHASE e GAIN2 fino a raggiungere il punto di rumore minimo.
La prima configurazione potrebbe essere un po’ difficile: non mollare troppo presto!
Quando si trova il minimo, il rumore locale dovrebbe scomparire quasi o completamente, mentre i segnali desiderati rimangono.
Se anche il segnale desiderato scompare → l’antenna ausiliaria riceve troppo segnale desiderato insieme al rumore.
Cambia o modifica l’antenna ausiliaria.
Poiché tutte e tre le manopole interagiscono, la regolazione può essere un po’ complicata.
Se pensi che l’unità non funzioni…
Utilizza il tuo analizzatore d’antenna come generatore di segnale, posizionalo in un punto qualsiasi della tua postazione.
Collega un cavo a banana tra i due connettori dell’antenna e verifica la presenza del segnale S9 sull’analizzatore.
Con il guadagno completamente in senso antiorario, dopo aver regolato PHASE e GAIN2, il segnale deve essere annullato in fase.
—
Parametri fisici

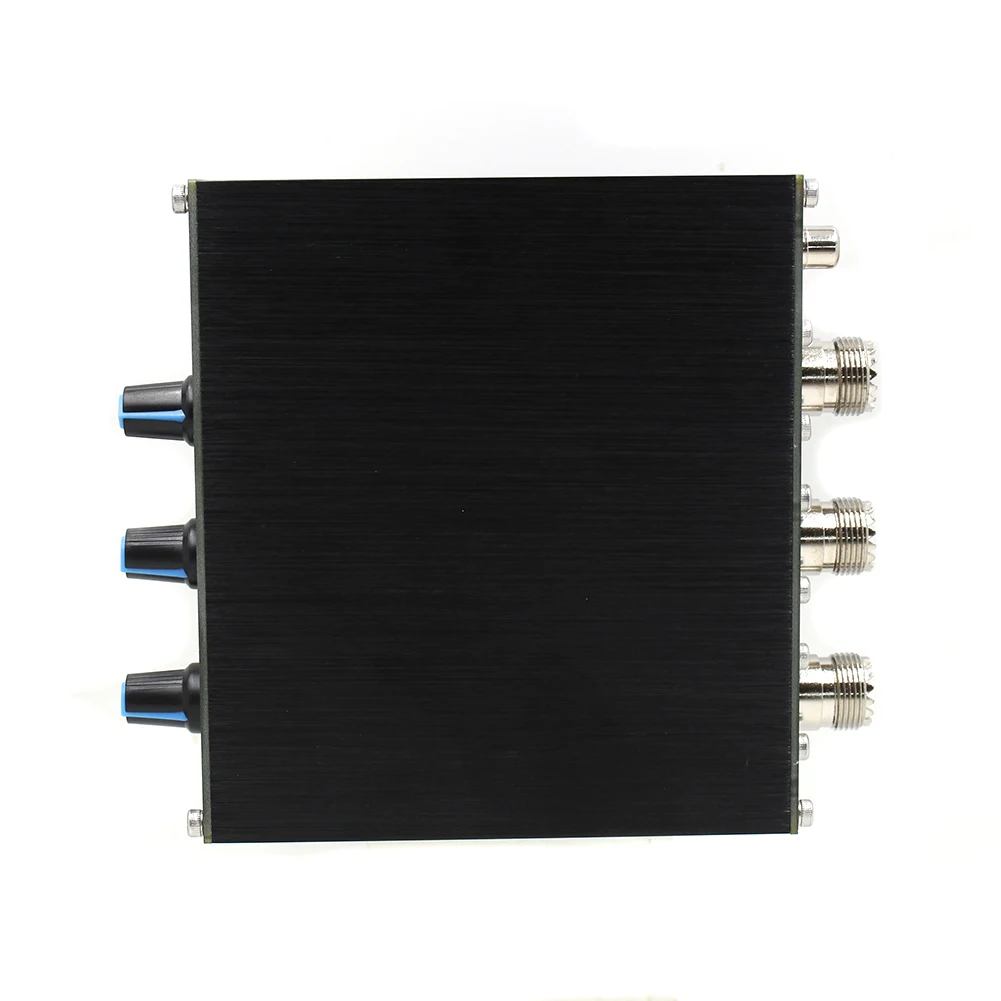

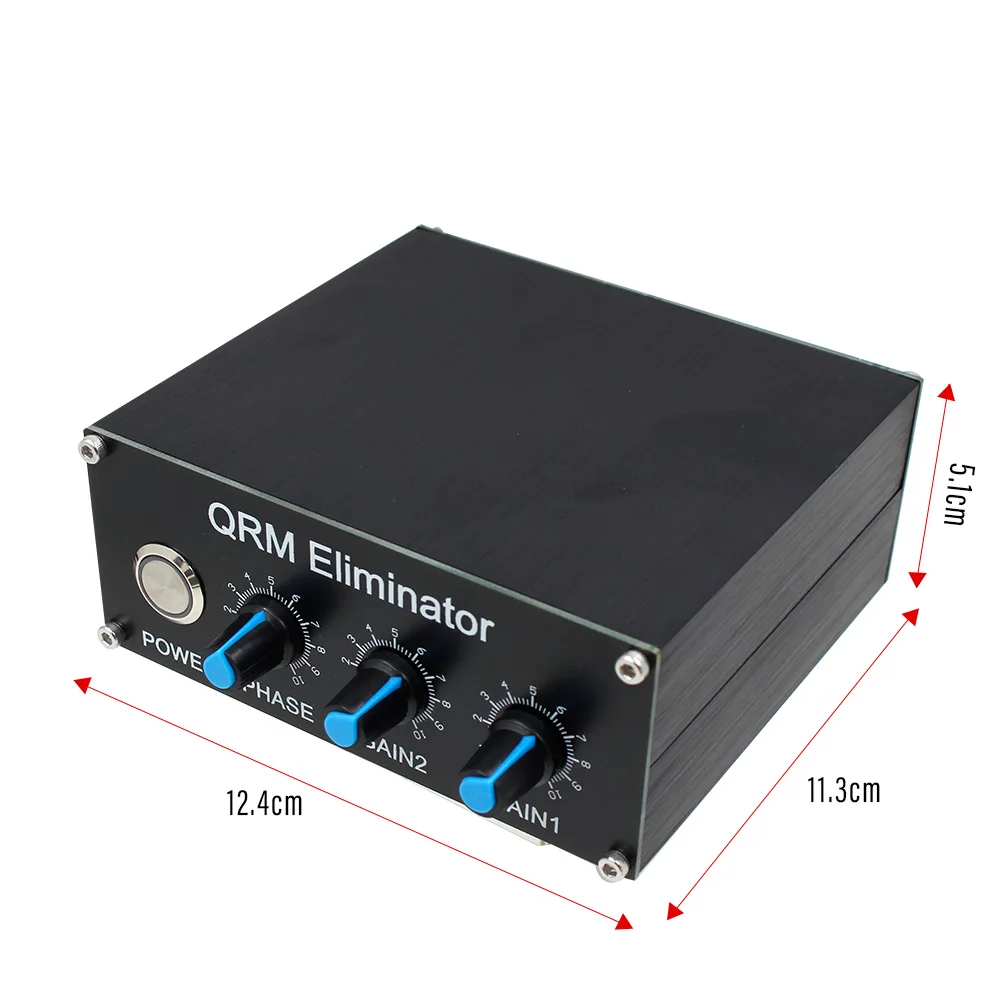

1. Dimensioni: **125 × 110 × 51 mm** (esclusi i connettori);
2. Peso: **670 g**;
3. Alloggiamento: Custodia in alluminio, pannelli frontali e posteriori: **scheda in fibra di vetro epossidica FR4**;
**Nota:**
Potrebbe esserci una **deviazione di 0,5–1 mm** tra la scala del quadrante e l’indicatore della manopola.
—

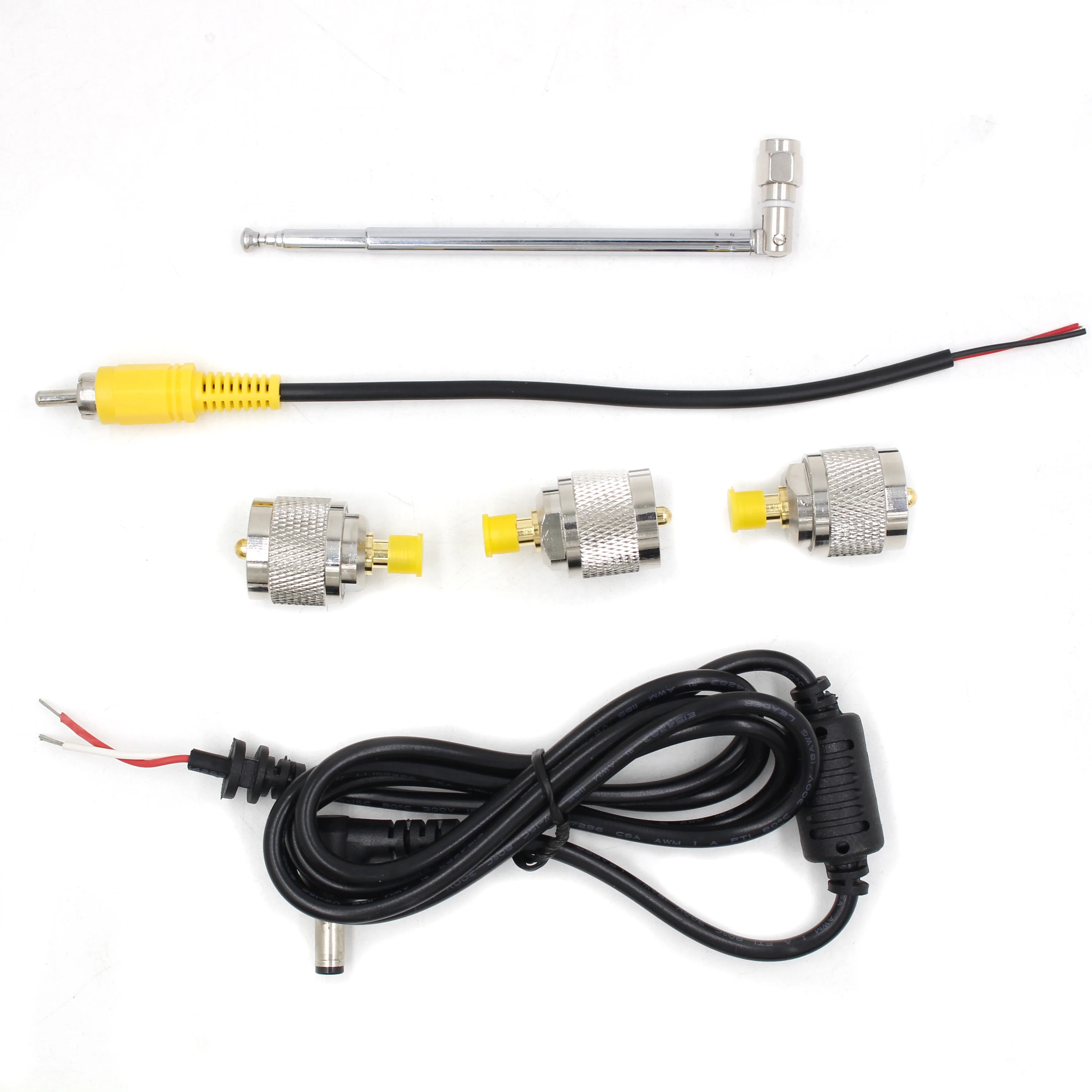

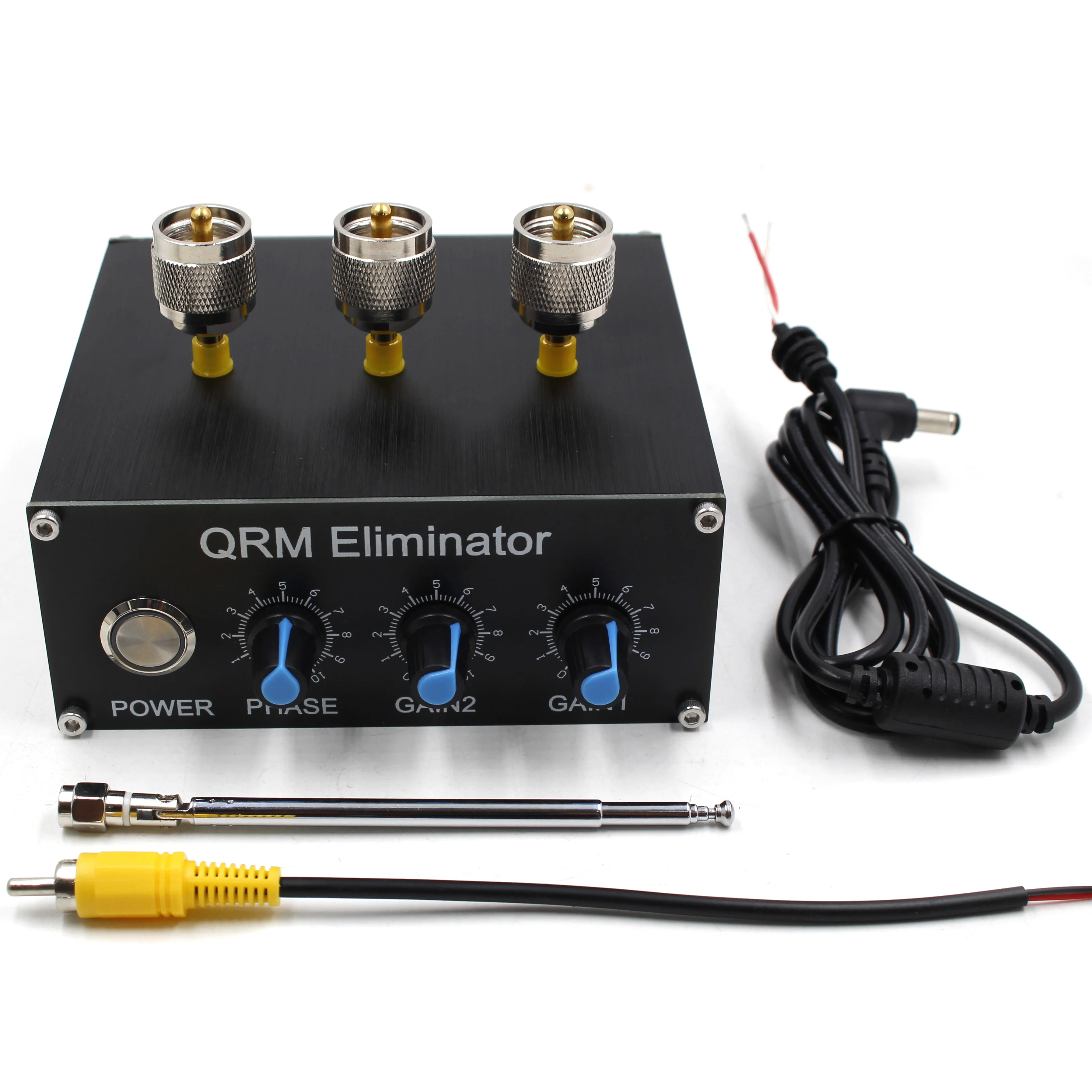

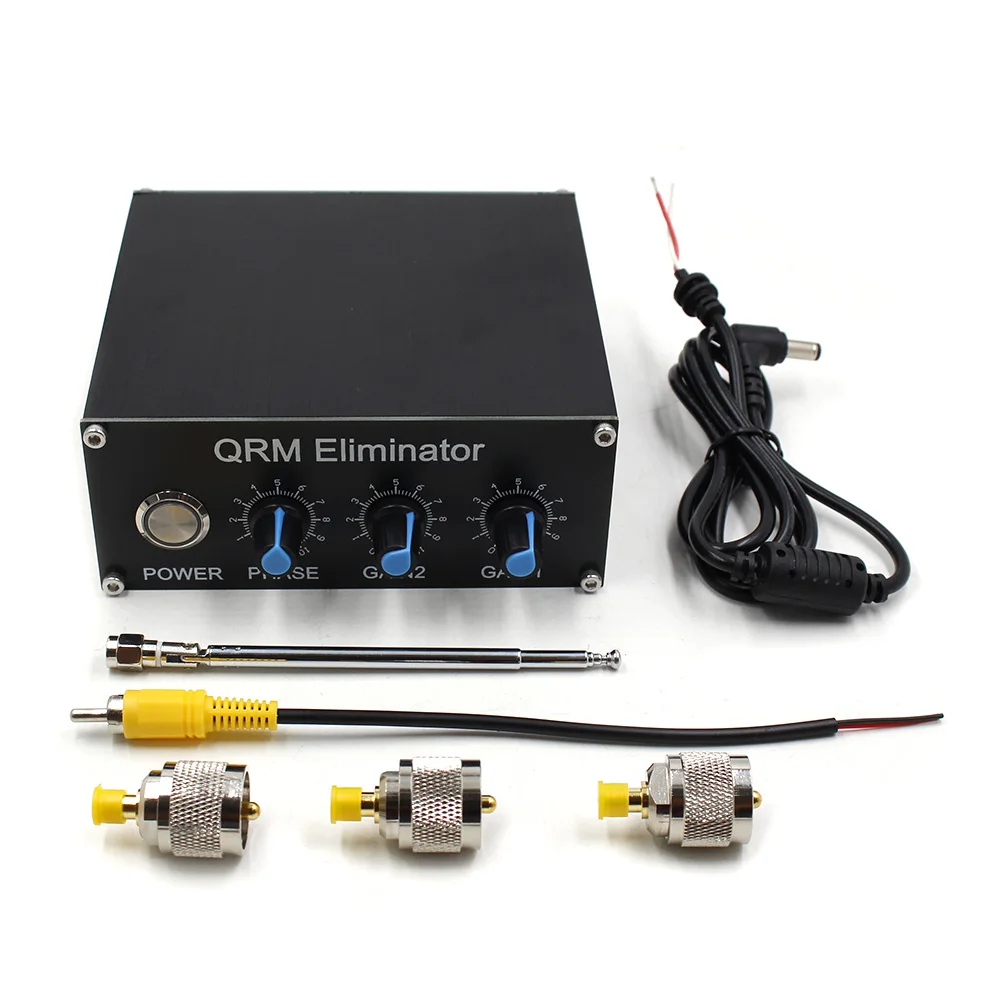

Contenuto della confezione
a. Unità principale × 1
b. Cavo PTT × 1

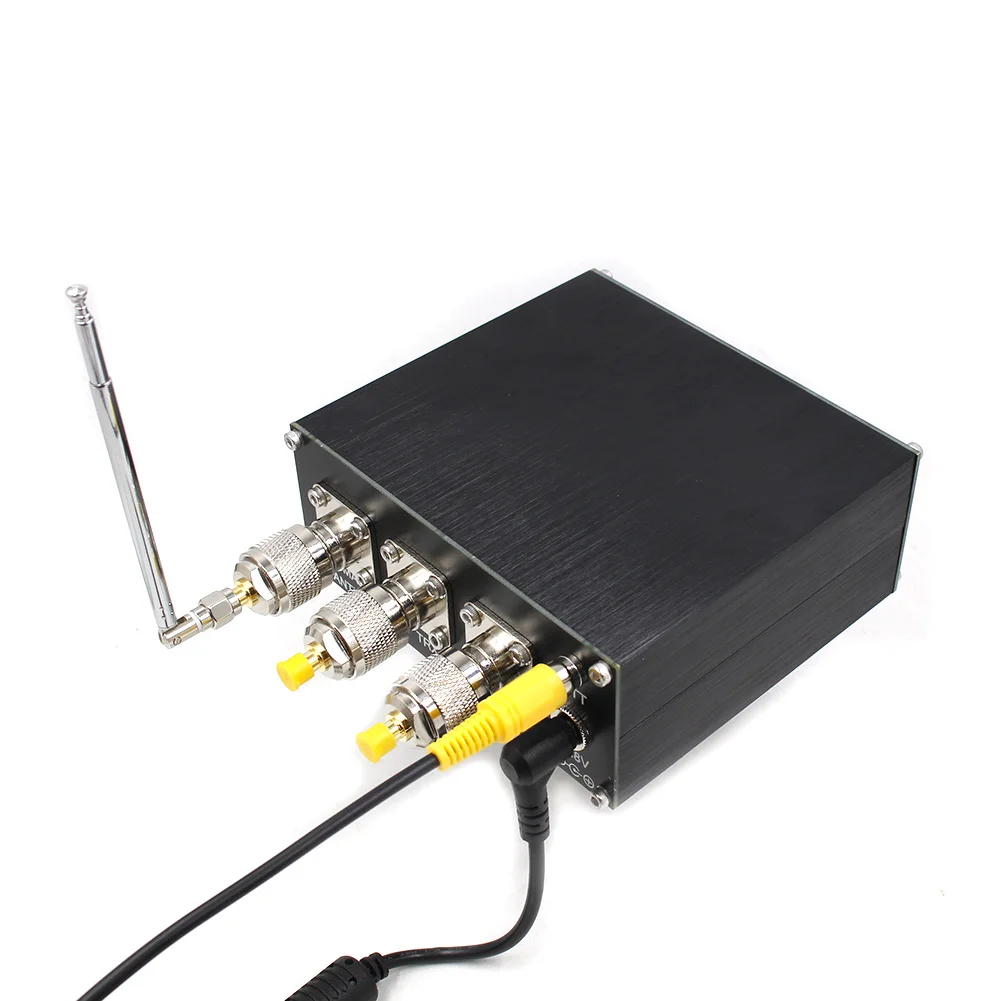

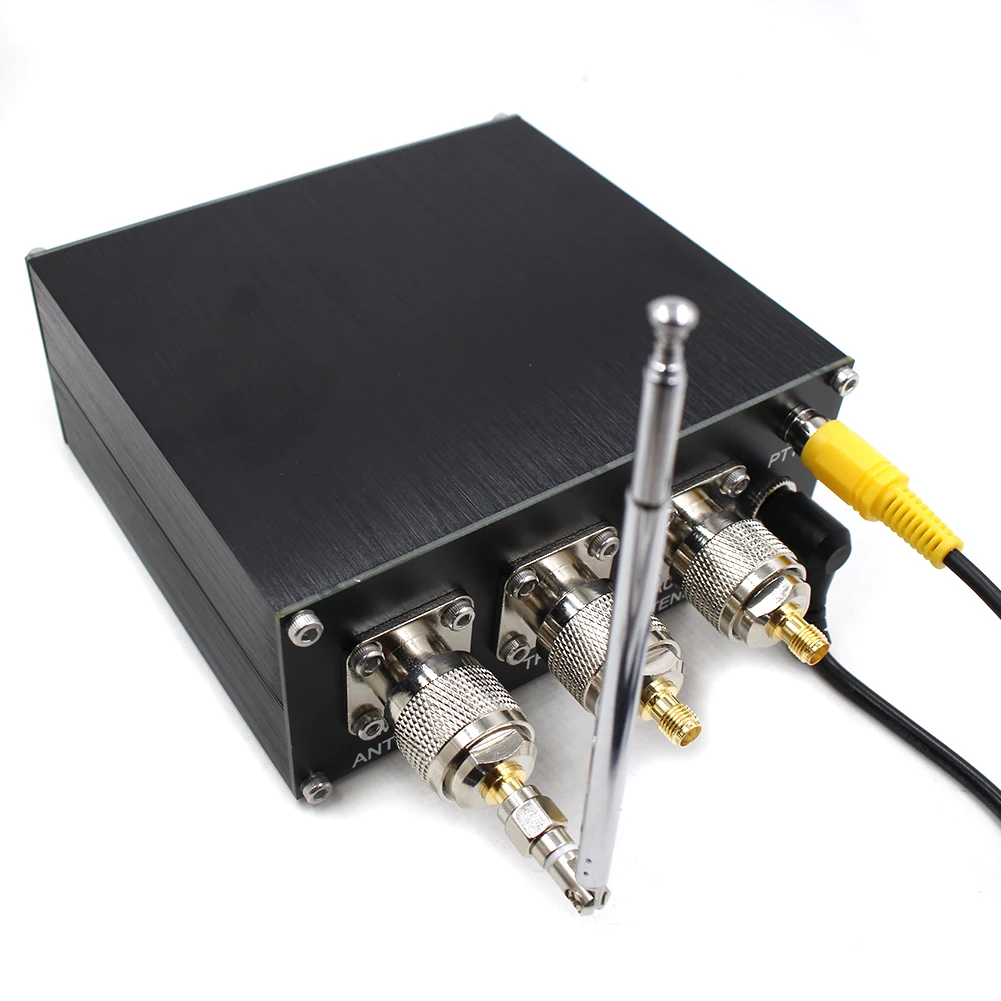

c. Antenna telescopica SMA × 1
d. Cavo di alimentazione DC 2.1/5.5 × 1
