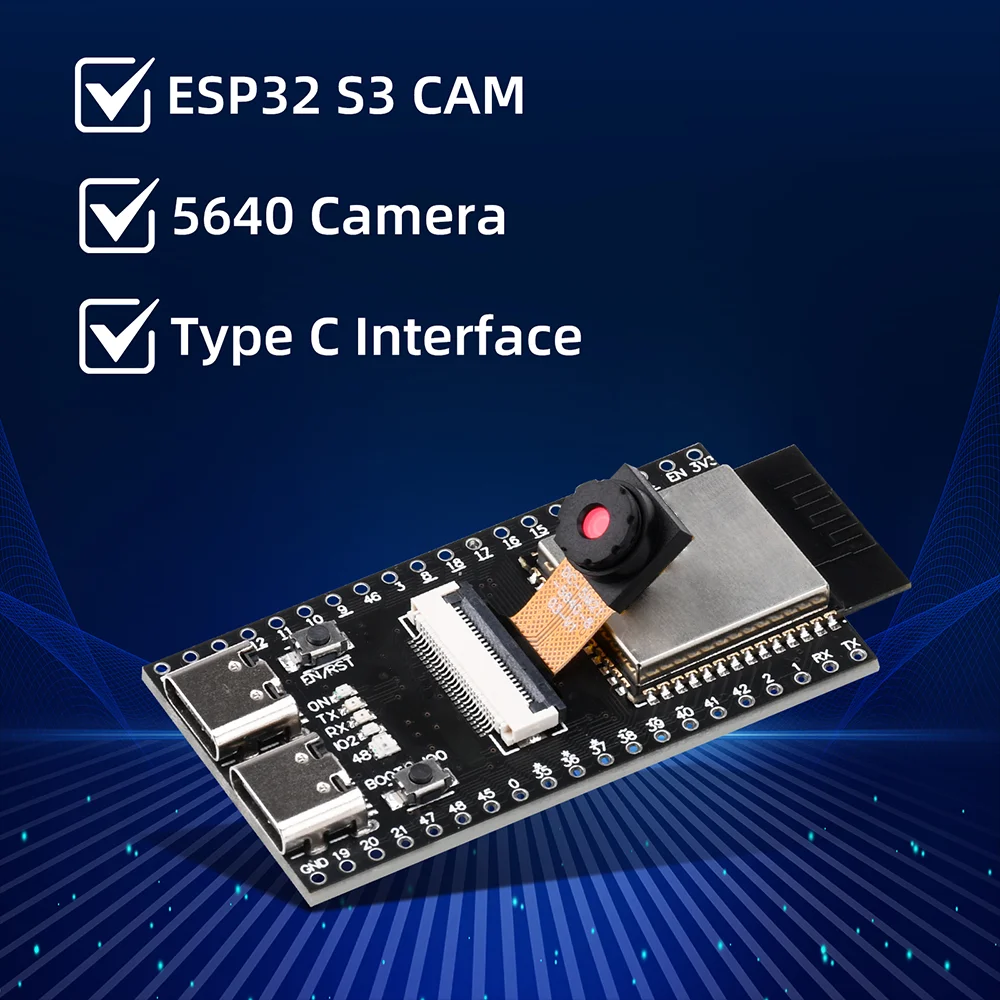

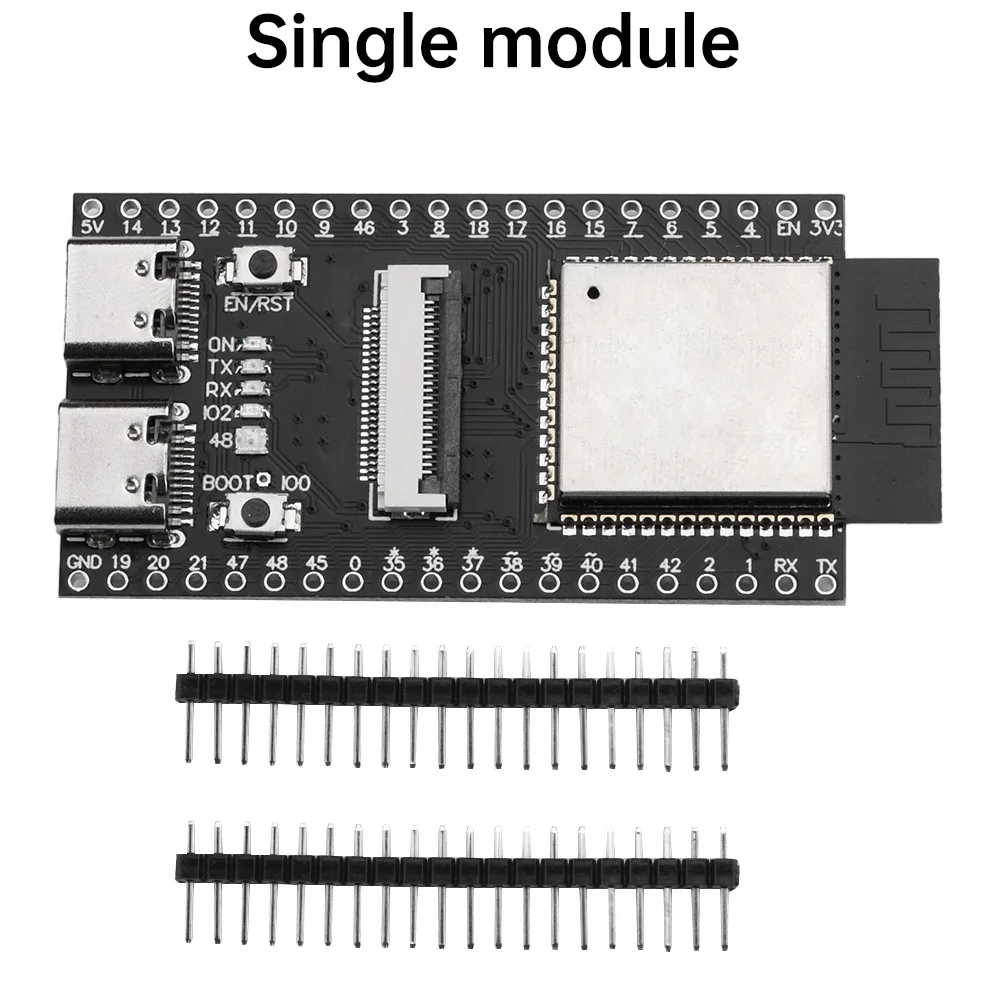

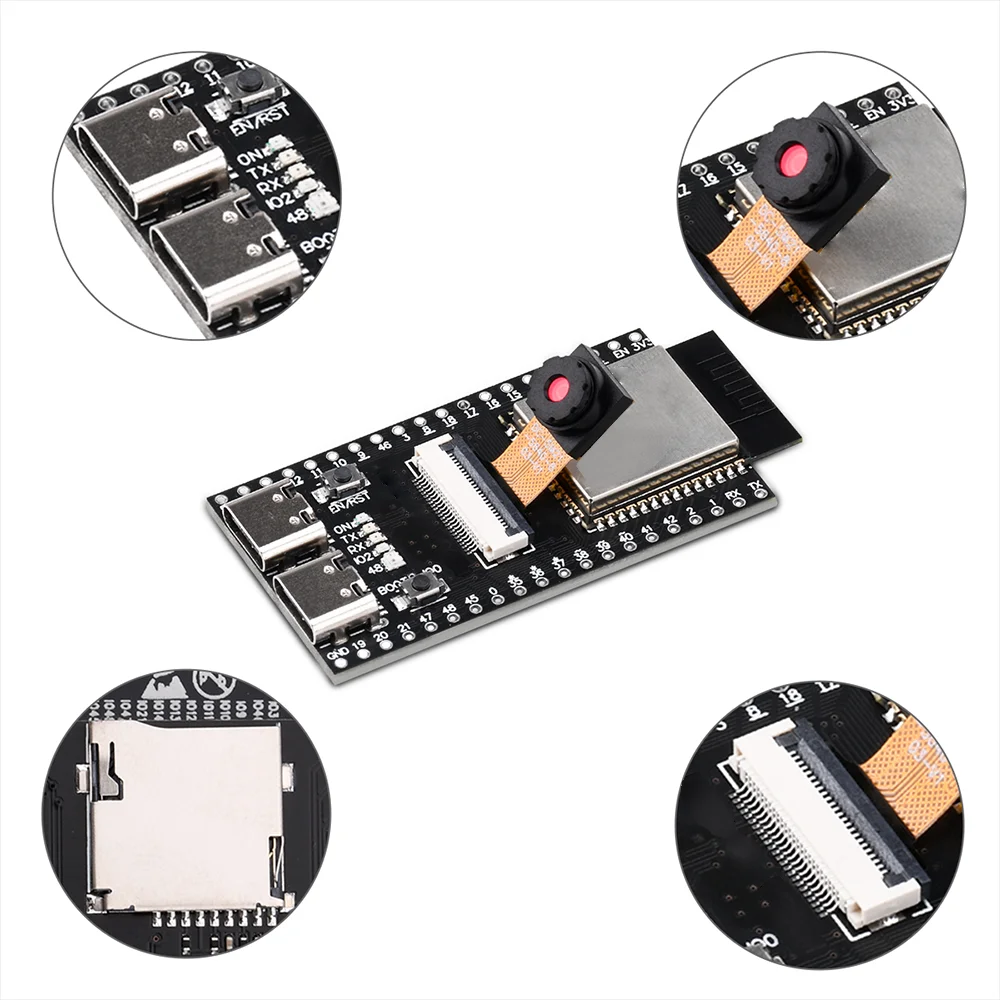

ESP ESP32-S3 CAM WiFi Modulo scheda di sviluppo Bluetooth integrato ESP32-S3 N16R8 Dual TYPE-C OV2640 /OV5640/OV3660 Fotocamera

e comunicazione wireless Bluetooth LE 5.0/Mesh dual-mode.Supporta la banda a 2,4 GHz (larghezza di banda 20/40 MHz), velocità dati fino a 150 Mbps e molteplici modalità a basso consumo: ideali per dispositivi alimentati a batteria, prolungando la durata di funzionamento mantenendo una connettività stabile.Wi-Fi e Bluetooth coesistono perfettamente, condividendo la stessa antenna per un design semplificato.

✅ Potente processore e ampio spazio di archiviazione fornito da Xtensa® CPU LX7 dual-core a 32 bit (fino a 240 MHz), abbinata a 384 KB di ROM, 512 KB di SRAM, 16 KB di RTCSRAM e 8 MB di PSRAM.Gestisci senza sforzo algoritmi complessi, multitasking e applicazioni intensive sui dati: perfetti per gateway IoT, sensori intelligenti e progetti multimediali.

✅Unità periferiche versatili e opzioni di espansione vantano 45 GPIO, ADC 2×12 bit (fino a 20 canali) e una vasta gamma di interfacce digitali/analoche: 4×SPI, 3×UART, 2×I2C, 2×I2S, 1×USB OTG, 1×Interfaccia LCD (RGB/8080/MOTO6800), 1×Interfaccia fotocamera DVP (8-16 bit) e altro ancora.Supporta fotocamere OV2640/OV5640/OV3660 opzionali per progetti di acquisizione di immagini, oltre a meccanismi di sicurezza hardware per soddisfare rigorosi requisiti di sicurezza.

✅ Affidabilità di livello industriale e design compatto in un ampio intervallo di temperature (-40°Da C a 65°C), rendendolo adatto per applicazioni elettroniche interne/esterne, industriali e automobilistiche.Le sue dimensioni compatte (57 mm × 28 mm) consentono di risparmiare spazio nei tuoi progetti, mentre l’antenna PCB integrata garantisce forti prestazioni RF e capacità anti-interferenza.

✅ Funzionalità avanzate per progetti professionali: include diversità di antenne, 802.11 mc FTM, supporto per amplificatore di potenza esterno, estensioni pubblicitarie e set pubblicitari multipli.Dispone di un controller DMA generale (5 canali RX/5 TX), un controller TWAI (compatibile CAN 2.0), un controller LED PWM (fino a 8 canali) e GPIO di rilevamento capacitivo, consentendoti di creare dispositivi sofisticati e ricchi di funzionalità.È una scelta versatile per applicazioni di robotica, dispositivi intelligenti e visione artificiale in laboratorio o sul campo.

Categoria	Specifiche
Controller	Xtensa® CPU LX7 dual-core a 32 bit, fino a 240 MHz
Stoccaggio	ROM 384 KB, SRAM 512 KB, RTCSRAM 16 KB, PSRAM 8 MB
Tensione operativa	3 V – 3,6 V
Connettività wireless	Wi-Fi (IEEE 802.11 b/g/n, 2,4 GHz, 150 Mbps max); Bluetooth LE 5.0
Funzionalità wireless	Larghezza di banda 20/40 MHz, multimodalità wireless, aggregazione di fotogrammi, riconoscimento immediato dei blocchi, diversità di antenne
Periferiche	45 GPIO ADC 2×12 bit (20 canali) 4×SPI, 3×UART, 2×I2C, 2×I2S; 1×USB OTG

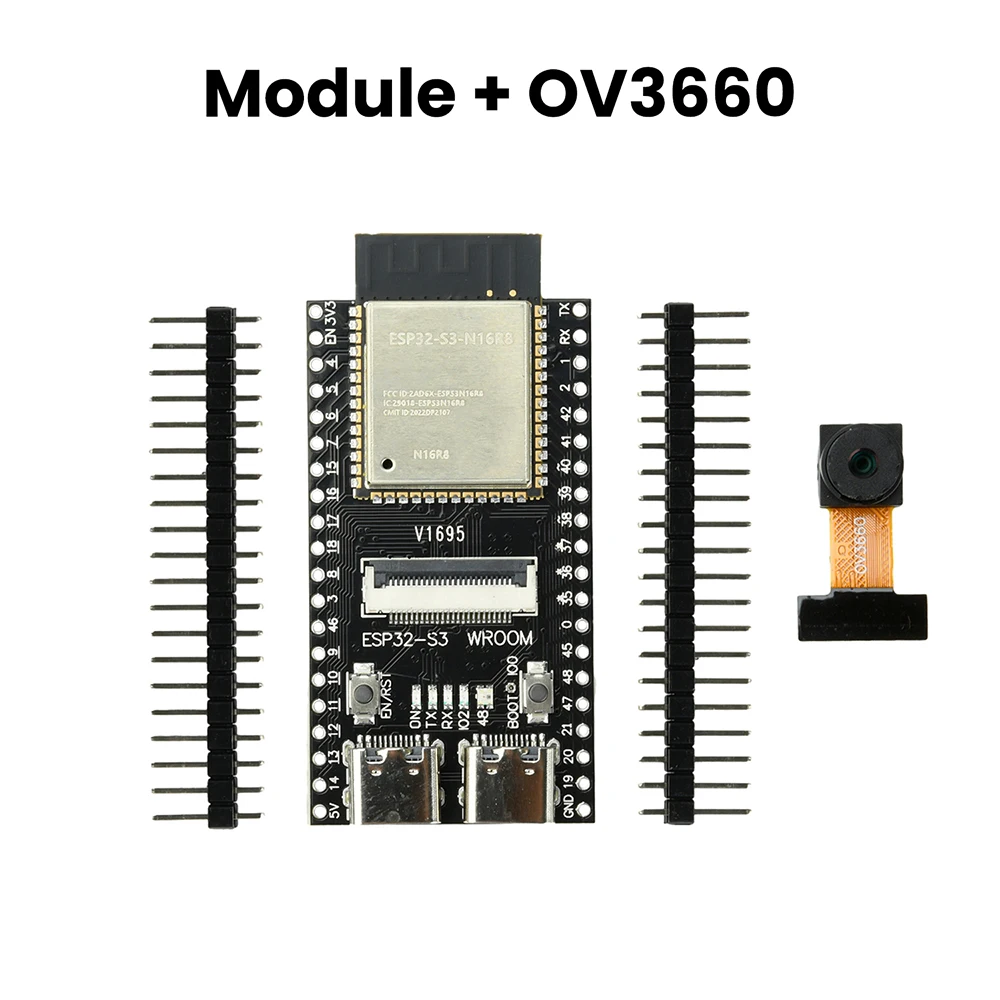

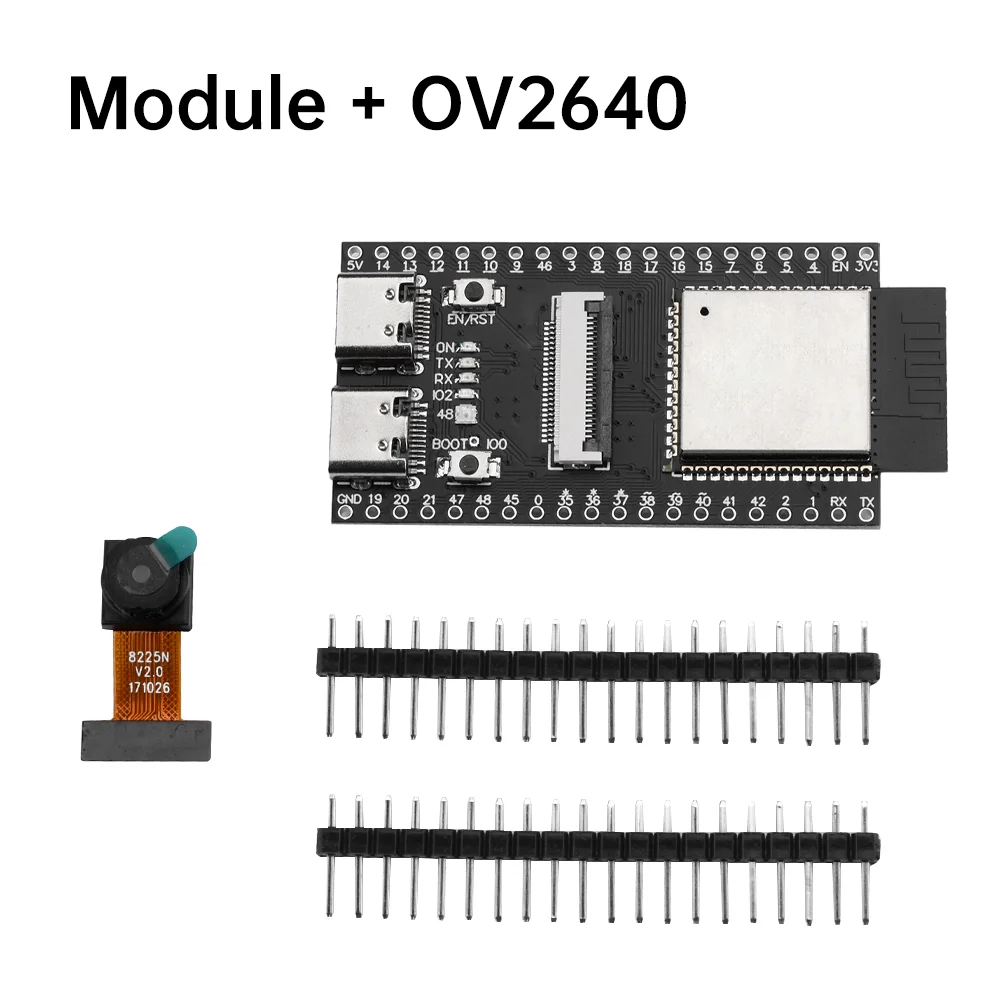

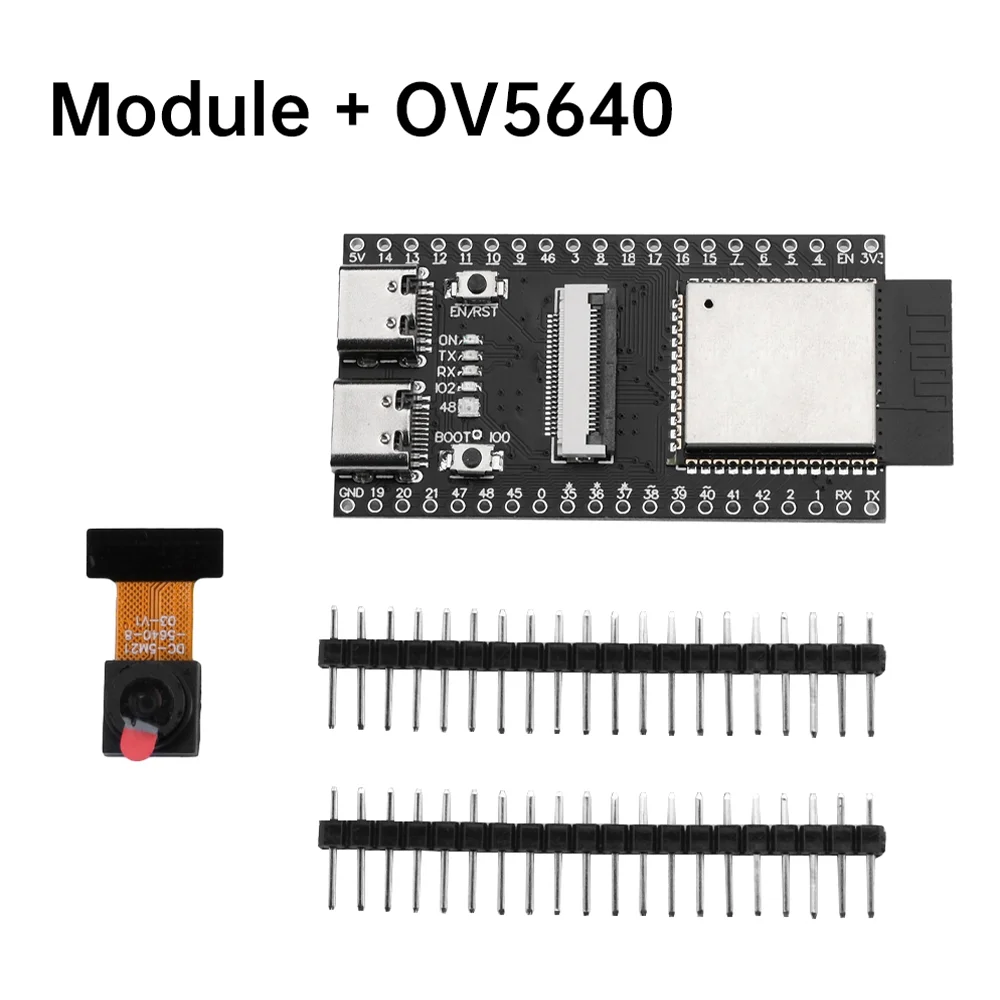

Supporto fotocamera	Telecamere OV2640/OV5640/OV3660 opzionali
Intervallo di temperatura	-40°Da C a 65°C
Dimensioni	57 mm × 28 mm
Sicurezza	Meccanismi di sicurezza hardware integrati
Antenna	Antenna PCB integrata

Scenari applicativi

Ideale per dispositivi IoT, elettrodomestici intelligenti, tecnologia indossabile, sistemi di controllo industriale, elettronica automobilistica, sensori wireless, moduli fotocamere, lettori multimediali e progetti integrati.Che tu sia un hobbista, uno studente o un ingegnere professionista, questa scheda offre prestazioni e flessibilità per trasformare le tue idee in realtà!

WIFI

Supporta IEEE 802.11 protocolli B/G/NSupporta una larghezza di banda di 20 MHz e 40 MHz nel 2.Banda a 4 GHzSupporta la modalità 1T1R con velocità dati fino a 150 MbpsMultimedia wireless (WMM)Agregazione di framework (TX/RX A-MPDU, TX/RX A-MSDU) Blocco immediato Acknowledgement (Block immediato ACK)Fragmentazione e disfragmentazione – Monitoraggio automatico del balzo (Hardware TSF) – 4×Interfacce Wi-Fi virtualiSupporta la modalità stazione di rete infrastruttura (Infrastructure BSS) Modalità software AP,Si prega di notare che quando ESP32-S3 esegue la scansione in modalità stazione, il canale SoftAP cambierà allo stesso tempo. Diversità dell’antenna802.11 MC FTMSupporta l’amplificatore di potenza esterno

BLUETOOTH

Bluetooth a basso consumo energetico (Bluetooth LE): Bluetooth 5, modalità Bluetooth Mesh ad alta potenza (20 dBm, condivisione PA con Wi-Fi) Supporta velocità dati di 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps. Estensioni pubblicitarie Set pubblicitari multipli Algoritmo di selezione canale#2Coesistenza di Wi-Fi e Bluetooth, condividendo la stessa antenna

INTERFACCI E SENSORI PERIPERALI AVANZATI

45 porte GPIO

INTERFACCE DIGITALE:

4×SPI

1×interfaccia LCD (RGB parallelo a 8 bit/16 bit, 8080, MOTO6800), supporta la conversione tra RGB565, YUV422, YUV420, YUV411

1 interfaccia fotocamera DVP a 8 bit ~ 16 bit

3×UART

2×I2C

2×I2S

1×RMT (TX/RX)

1 contatore di impulsi

Controller LED PWM, fino a 8 canali

1×OTG USB a piena velocità

1 controller seriale USB/JTAG

2×MCPWM

1 interfaccia host SDIO con 2 slot per schede

Controller DMA generale (denominato GDMA), 5 canali di ricezione e 5 canali di trasmissione

Controller 1×TWAI, compatibile con ISO11898-1 (specifica CAN 2.0)

INTERFACCI ANALOGICI:

ADC SAR 2×12 bit, fino a 20 canali

1 sensore di temperatura

14×GPIO con rilevamento capacitivo

TIMER:

Timer generale 4×54 bit

Timer di sistema 1×52 bit

3×Timer per watchdog
