Caratteristiche del prodotto:
1.Utilizzo di materiali di alta qualità con qualità garantita
2.Questo prodotto è ampiamente utilizzato in strumenti di misurazione di precisione, automazione degli edifici, apparecchiature di macchinari di precisione, ascensori, apparecchiature di sollevamento, sistemi di automazione, apparecchiature per ufficio calcolatrici, apparecchiature inverter per servosistema, apparecchiature di conversione di frequenza, illuminazione, apparecchiature di comunicazione informativa, alimentatori per interruttori UPS, automobili elettronica e altre apparecchiature
3.È un filtro passa-basso reattivo
4.L’effetto filtrante è evidente
5.Prestazioni stabili
Descrizione del prodotto:

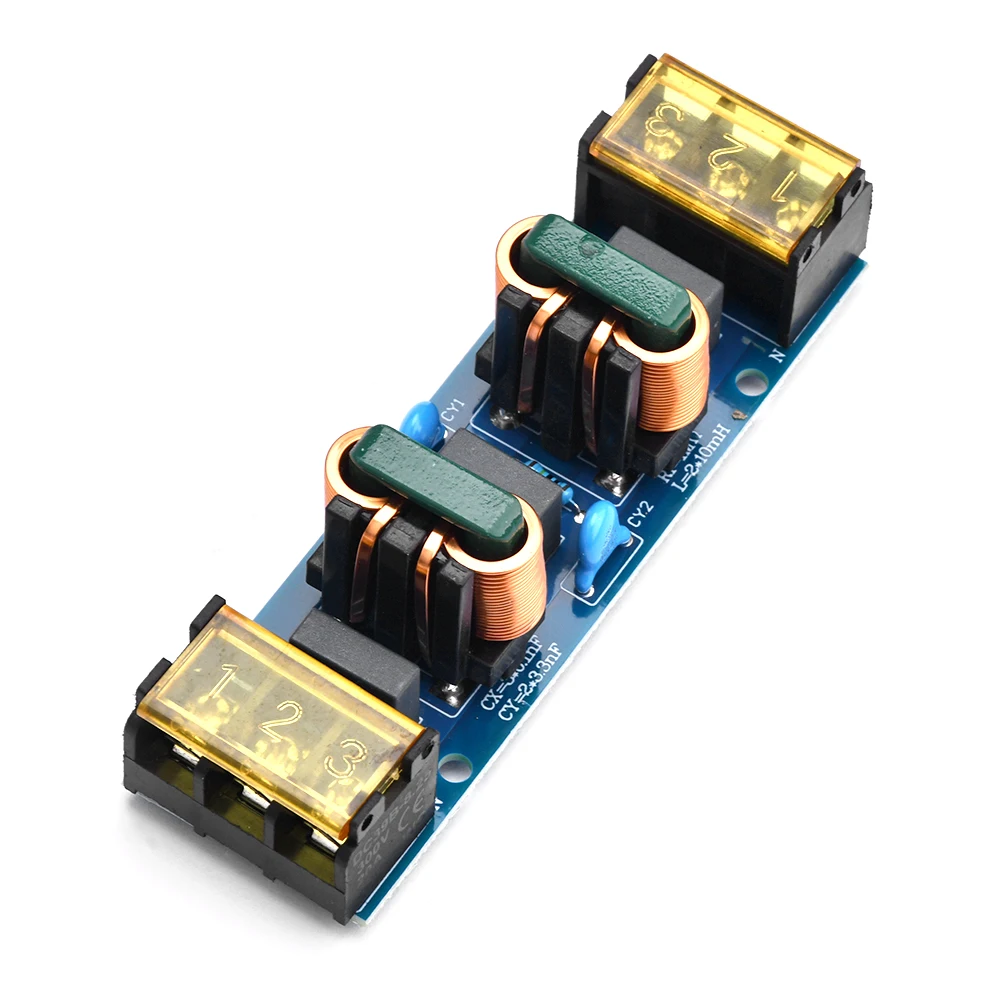

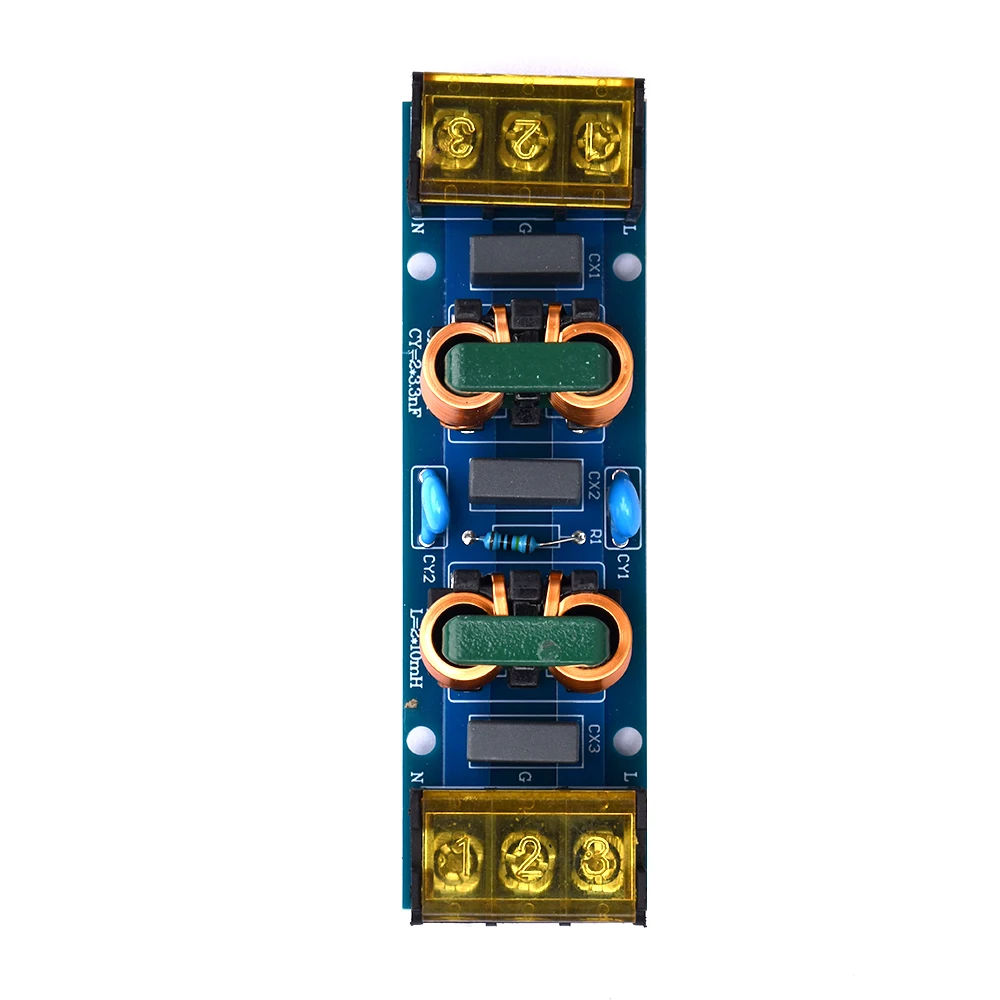

Il filtro EMI di potenza è un filtro passa-basso reattivo installato all’ingresso di potenza dei dispositivi elettronici.Può sopprimere le interferenze del rumore trasmesse attraverso la linea elettrica della rete elettrica, nonché i segnali di interferenza ad alta frequenza generati dagli stessi dispositivi elettronici dall’entrare nella rete elettrica, che possono danneggiare altri dispositivi elettronici.Pertanto, l’EMI è diventato un componente necessario per l’installazione nei dispositivi elettronici.
Il rumore dell’alimentatore è un tipo di interferenza elettromagnetica e lo spettro di frequenza del rumore condotto è compreso tra circa 10 kHz e 30 MHz, con la massima portata di 150 MHz.A seconda delle diverse direzioni di propagazione, il rumore dell’alimentatore può essere diviso in due categorie: una è un’interferenza esterna introdotta dalla linea di ingresso dell’alimentatore e l’altra è il rumore generato dai dispositivi elettronici e trasmesso attraverso la linea di alimentazione.Ciò indica che il rumore appartiene ai segnali di interferenza bidirezionali e i dispositivi elettronici sono sia oggetti di interferenza acustica che fonti di rumore.Se guardiamo le caratteristiche di formazione, le interferenze acustiche possono essere suddivise in due tipologie: interferenze in modalità serie e interferenze in modalità comune.L’interferenza in modalità seriale è il rumore tra due linee elettriche (denominato da linea a linea).L’interferenza in modo comune è il rumore causato da due linee elettriche a terra (denominato linea a terra).Pertanto, i filtri anti-interferenza elettromagnetica dovrebbero soddisfare i requisiti di compatibilità elettromagnetica (EMC) e devono anche essere filtri RF bidirezionali.Da un lato, devono filtrare le interferenze elettromagnetiche esterne introdotte dalla linea di alimentazione CA e, d’altro, possono evitare che l’apparecchiatura stessa emetta interferenze acustiche verso l’esterno, in modo da non compromettere il normale funzionamento di altri dispositivi elettronici nello stesso ambiente elettromagnetico.Inoltre, i filtri anti-interferenza elettromagnetica hanno un effetto soppressivo sia sulle interferenze in modalità serie che su quella comune.
questioni che richiedono attenzione:
La selezione dei filtri EMI dovrebbe considerare la tensione operativa, la corrente operativa e il valore della tensione di resistenza
I filtri EMI devono essere installati all’ingresso di alimentazione per ridurre le interferenze irradiate
È meglio utilizzare fili a doppia colla per le linee di collegamento del filtro EMI, che possono eliminare alcuni segnali di interferenza ad alta frequenza
Le linee di ingresso e uscita del filtro EMI non devono essere parallele e devono essere separate da una certa distanza per garantire la funzionalità del filtro
Il punto E del filtro EMI deve avere un buon contatto con il telaio ed essere correttamente messo a terra
Lista di spedizione:
Modulo X1
