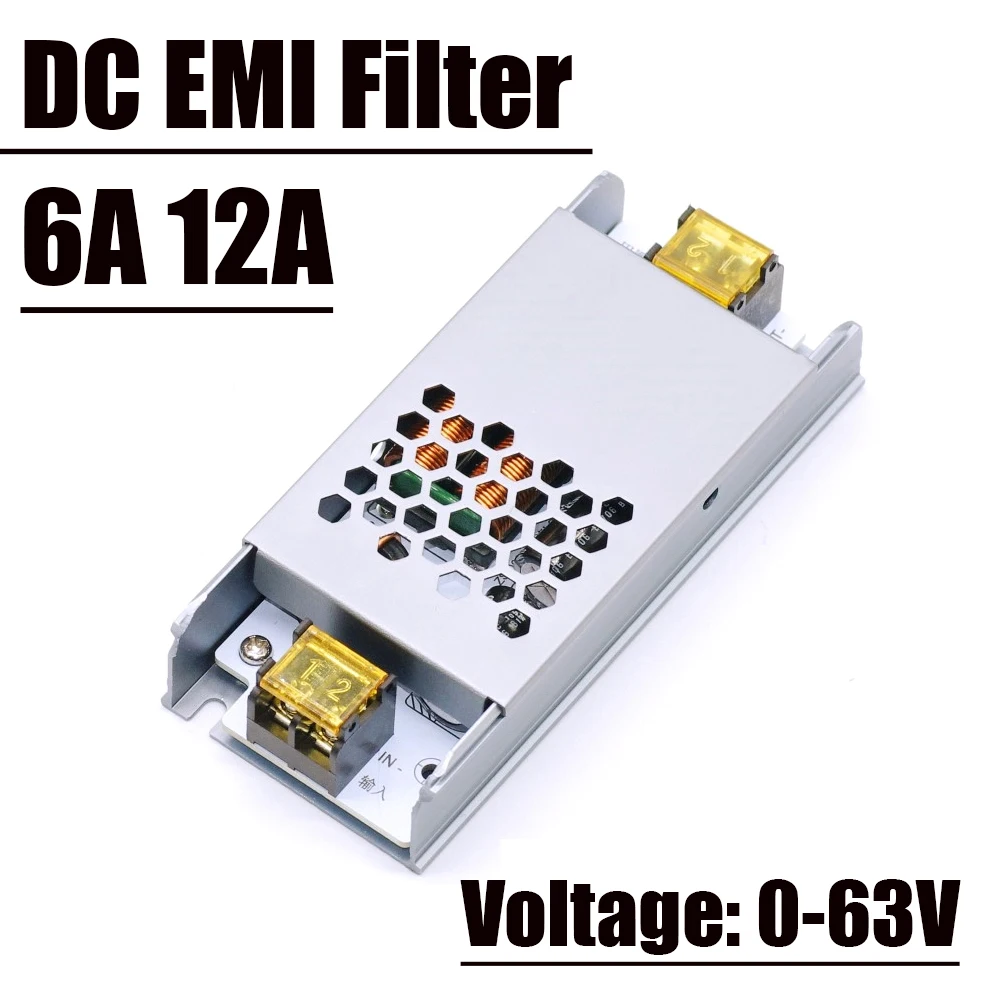

Filtro DC LC Passa-basso Alta frequenza EMI Interferenza Elettromagnetica EMC Audio Automobilistico Alimentazione Switching Filtro Ripple

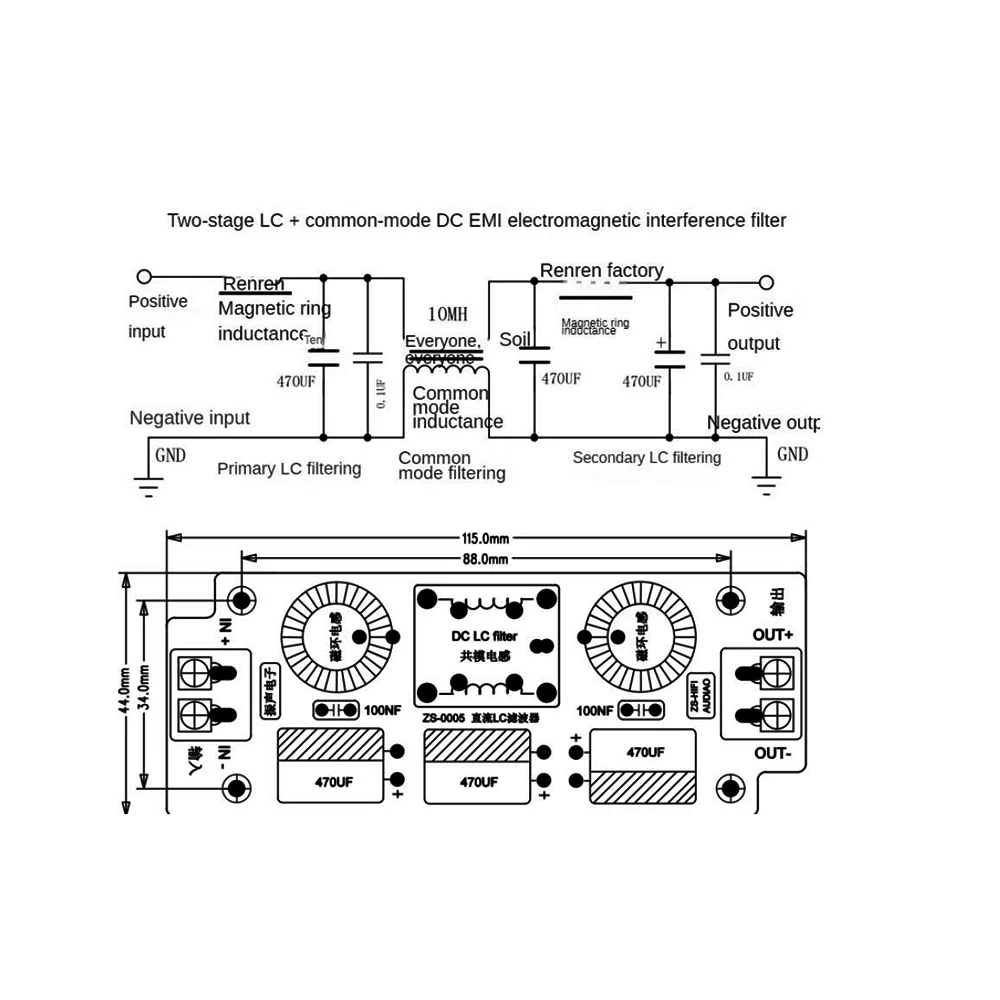

Introduzione al circuito del filtro di alimentazione DC: Il circuito è composto da tre filtri, la prima parte è un filtro LC a livello.
La seconda parte è un filtro EMI in modalità comune e la terza parte è un filtro LC a due stadi.
Il filtro LC, generalmente chiamato filtro passivo, è un tradizionale filtro armonico per alimentazione DC composto da induttori e condensatori
Il dispositivo di compensazione può filtrare le armoniche nell’alimentazione elettrica una o più volte, purificare l’alimentazione in corrente continua, e il filtro in modalità comune può essere utilizzato.
Per risolvere il problema delle interferenze transitorie rapide a impulsi di gruppo con una frequenza di ripetizione di diverse migliaia di Hertz riscontrate da alcuni utenti sul campo.
Può agire come depressivo.
Ingresso: DC.
Uscita: DC
Voltaggio: 63 V (un voltaggio più elevato può essere sostituito con un condensatore elettrolitico)
Corrente: 6A.12A

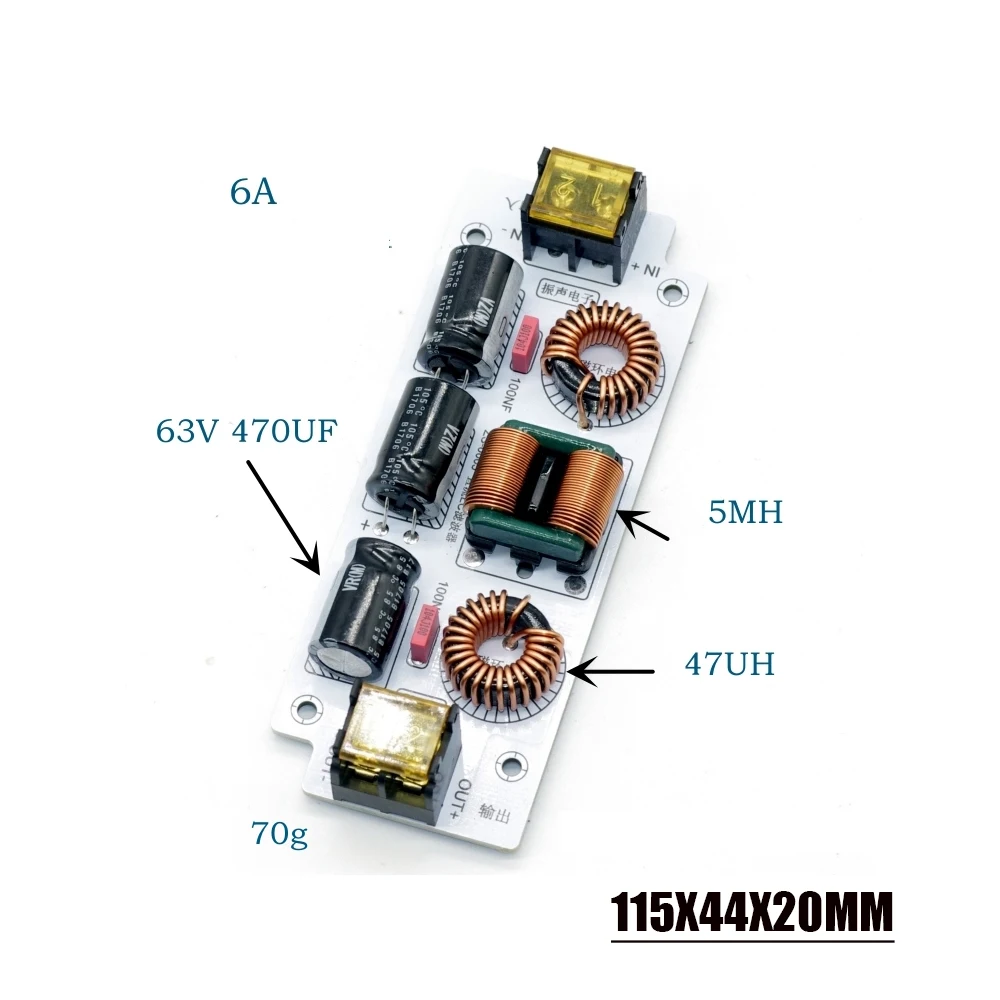

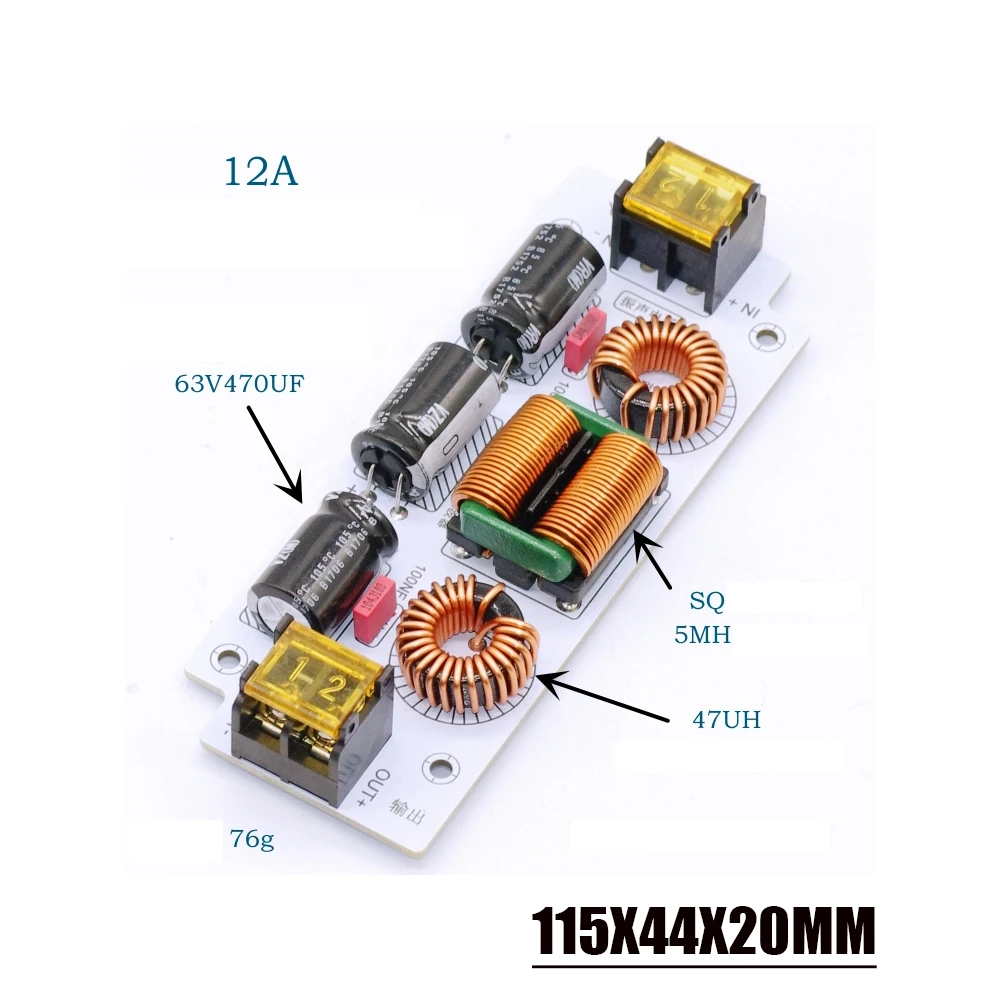

Specifiche delle parti principali:
Circuito stampato: scheda in fibra di vetro FR4 a doppia faccia
Condensatore elettrolitico: 63V470UF diametro 13MM quantità 3PCS poiché la fornitura del condensatore di alta qualità è instabile, ciò potrebbe causare
Importa condensatori di diverse marche
Capacità a film sottile: 100NF2PCS
Induttanza dell’anello magnetico: 2 pezzi,
(Scegli un induttore in ferro-silicio-alluminio)
Induttanza di modo comune; Dosaggio 1 pezzo,
(Seleziona induttore piatto in rame)
Presa: presa 7.62 2PIN2PCS

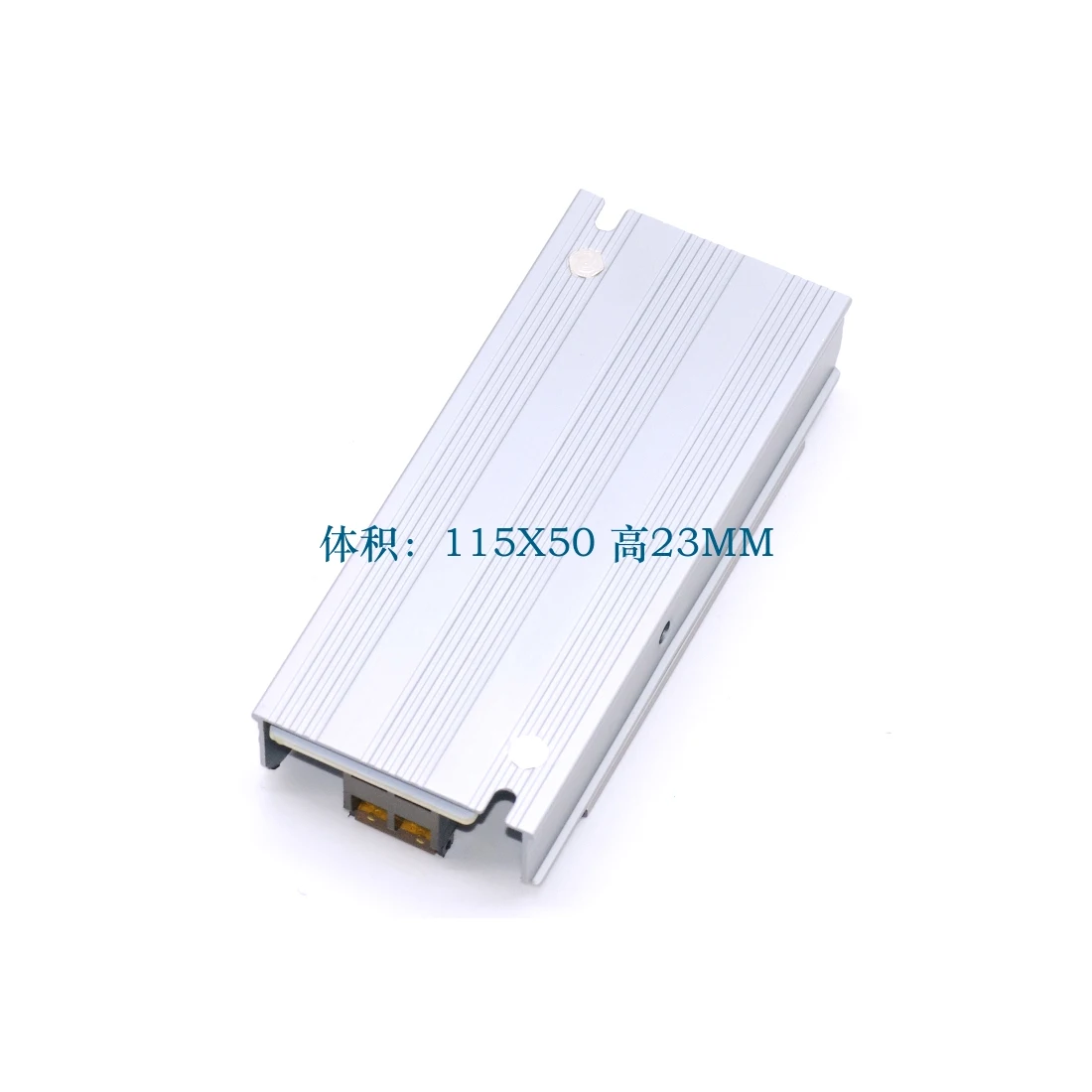

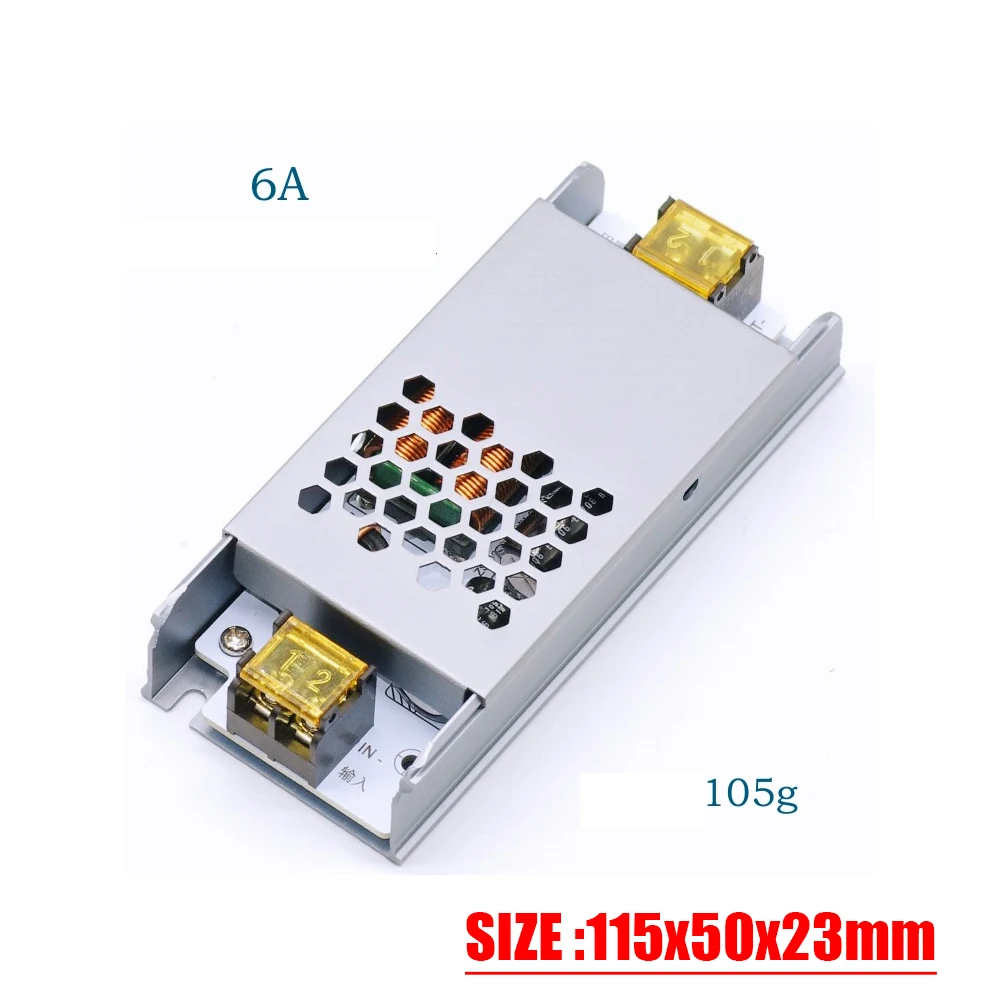

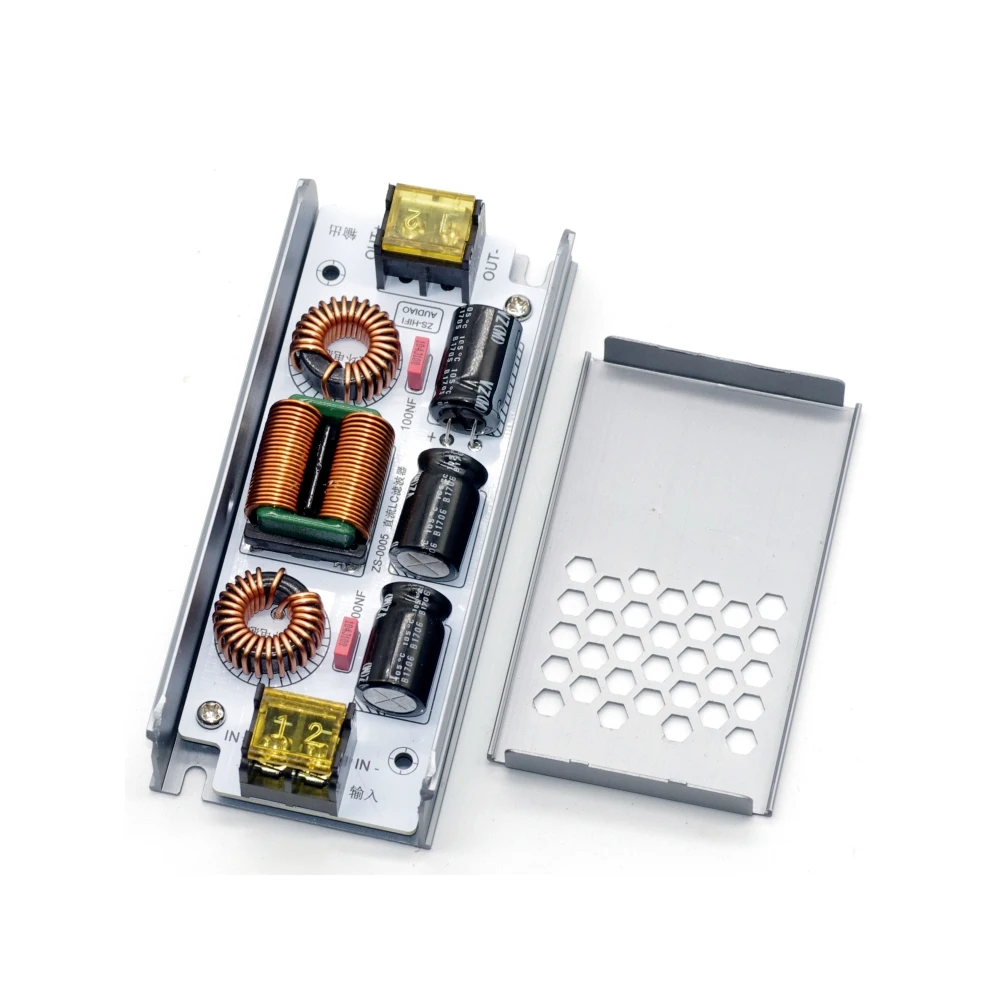

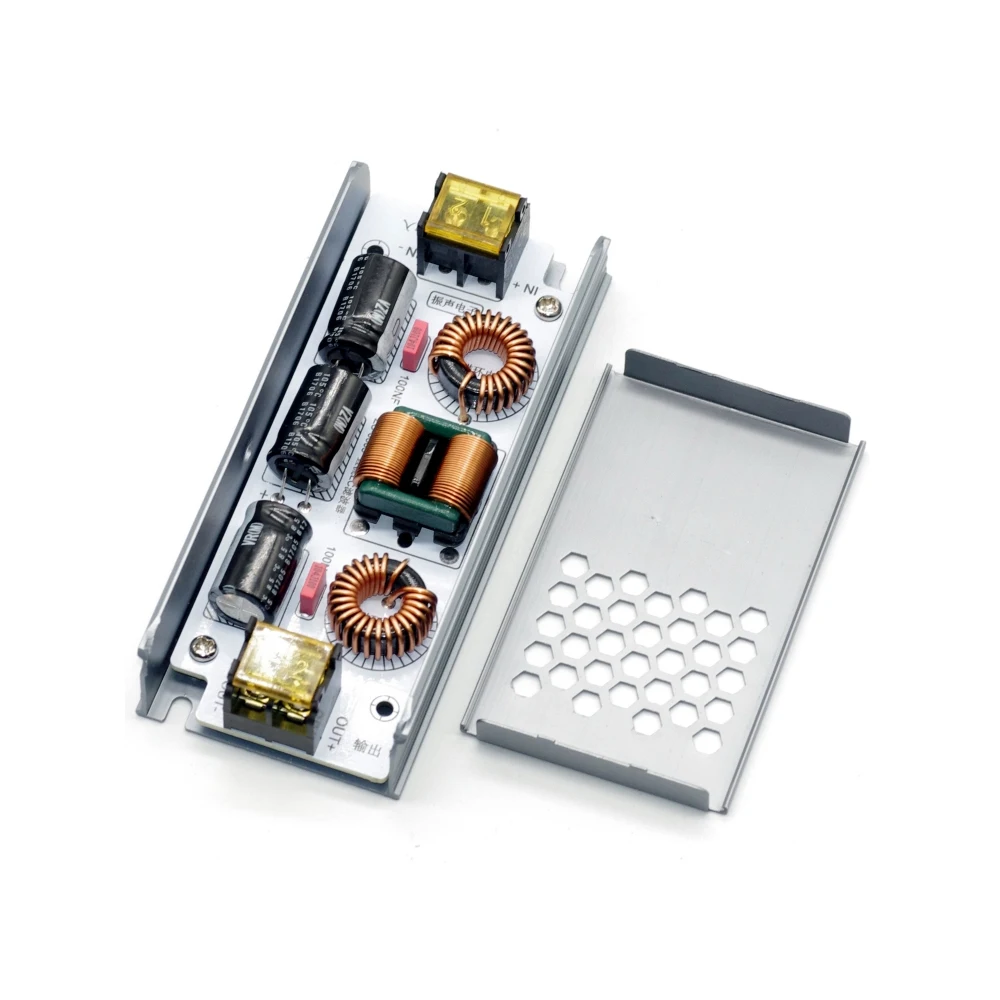

Alloggiamento: Alloggiamento in lega di alluminio (su richiesta)
Questo modulo è ideale per eliminare l’utilizzo di alimentatori DC con interferenze elettromagnetiche e può essere applicato a valle di un alimentatore switching.
Filtro, automobile, motocicletta, circuito in corrente continua con forti interferenze elettromagnetiche
