Doppia alimentazione positiva e negativa DC LC filtro passa-basso interferenze elettromagnetiche per eliminare il rumore ad alta frequenza del motore dell’automobile.
Introduzione del circuito del filtro DC positivo e negativo a doppia alimentazione: il circuito è composto da due parti.La prima parte è un circuito di filtraggio LC a un stadio.La seconda parte è un circuito di filtro LC a due stadi.
Il filtro LC è generalmente chiamato filtro passivo.È un tradizionale dispositivo di compensazione armonica di potenza CC composto da induttori e condensatori.Può filtrare le armoniche nell’alimentatore una o più volte.Purificare l’alimentatore CC
La specifica del PCB è la fibra di vetro FR4 bifacciale 43X86X1,6MM.Il circuito ad alta corrente è progettato più brevemente.Il percorso è breve.Può sopportare corrente più elevata.Ha meno interferenze con il mondo esterno.

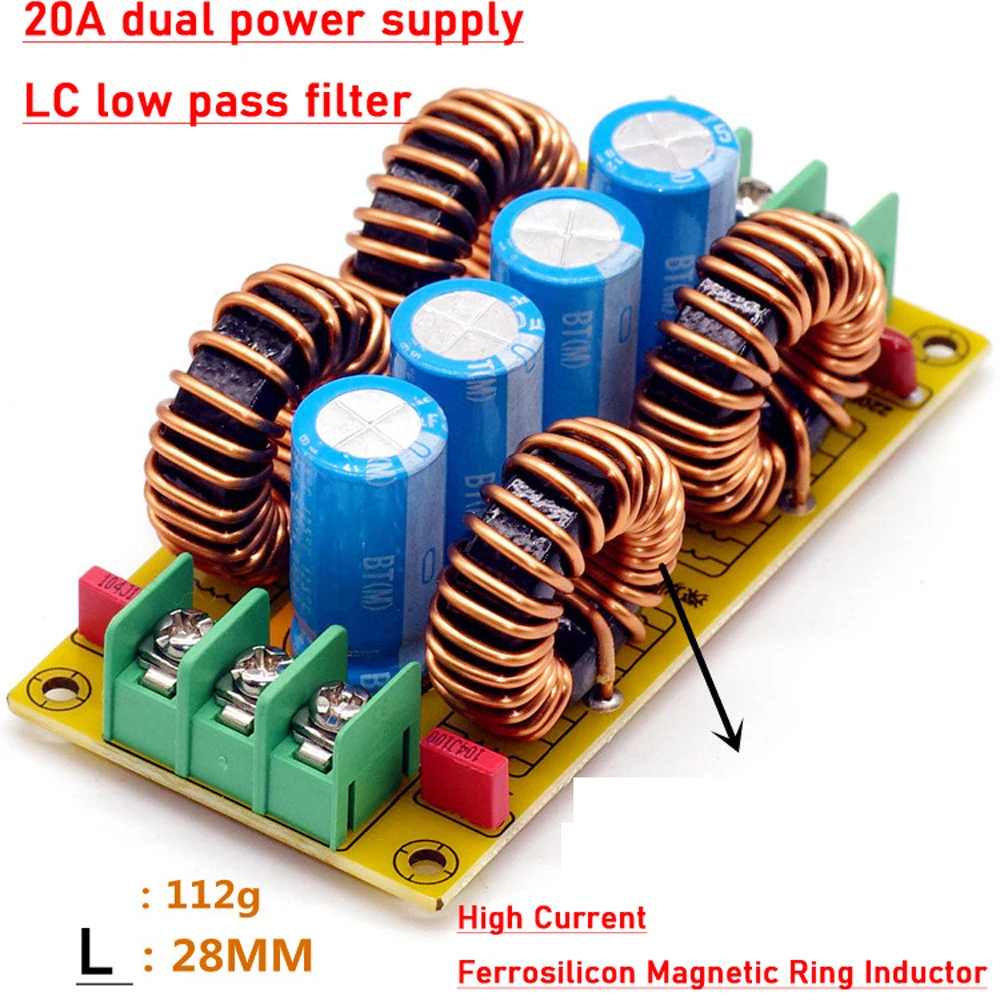

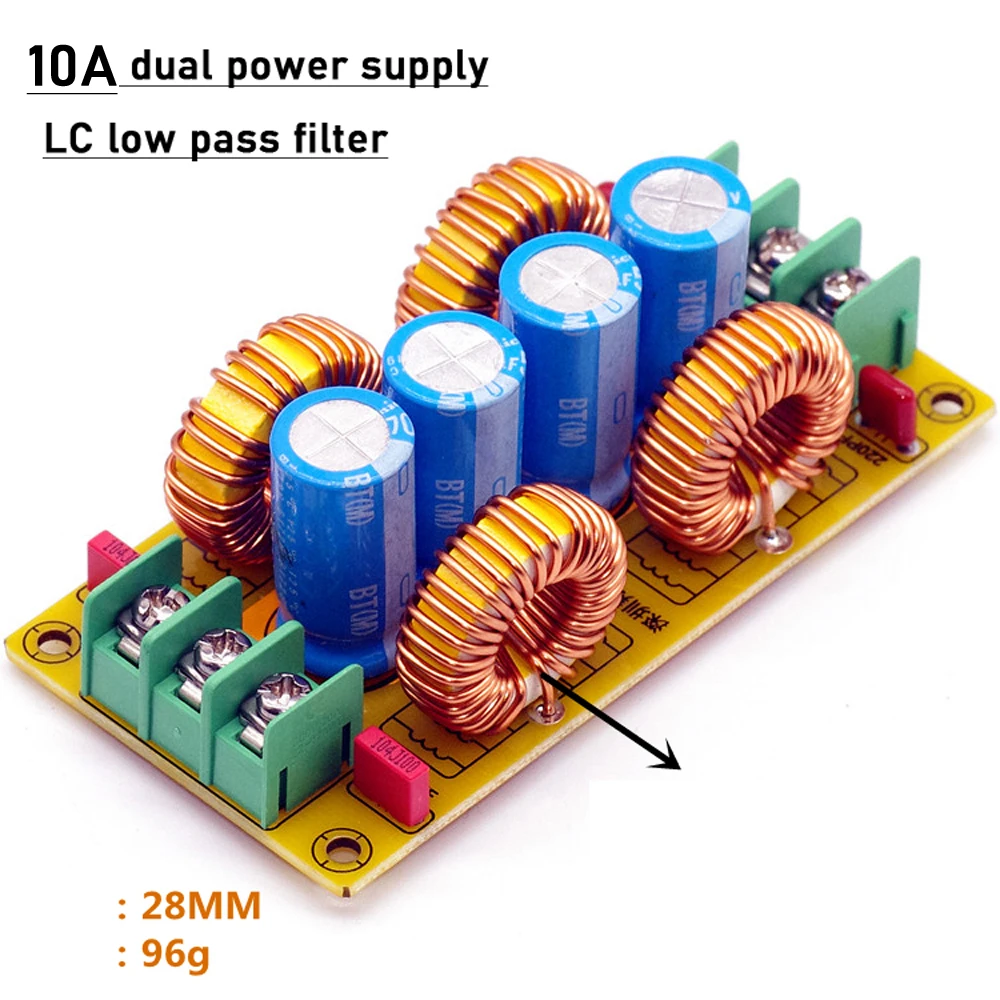

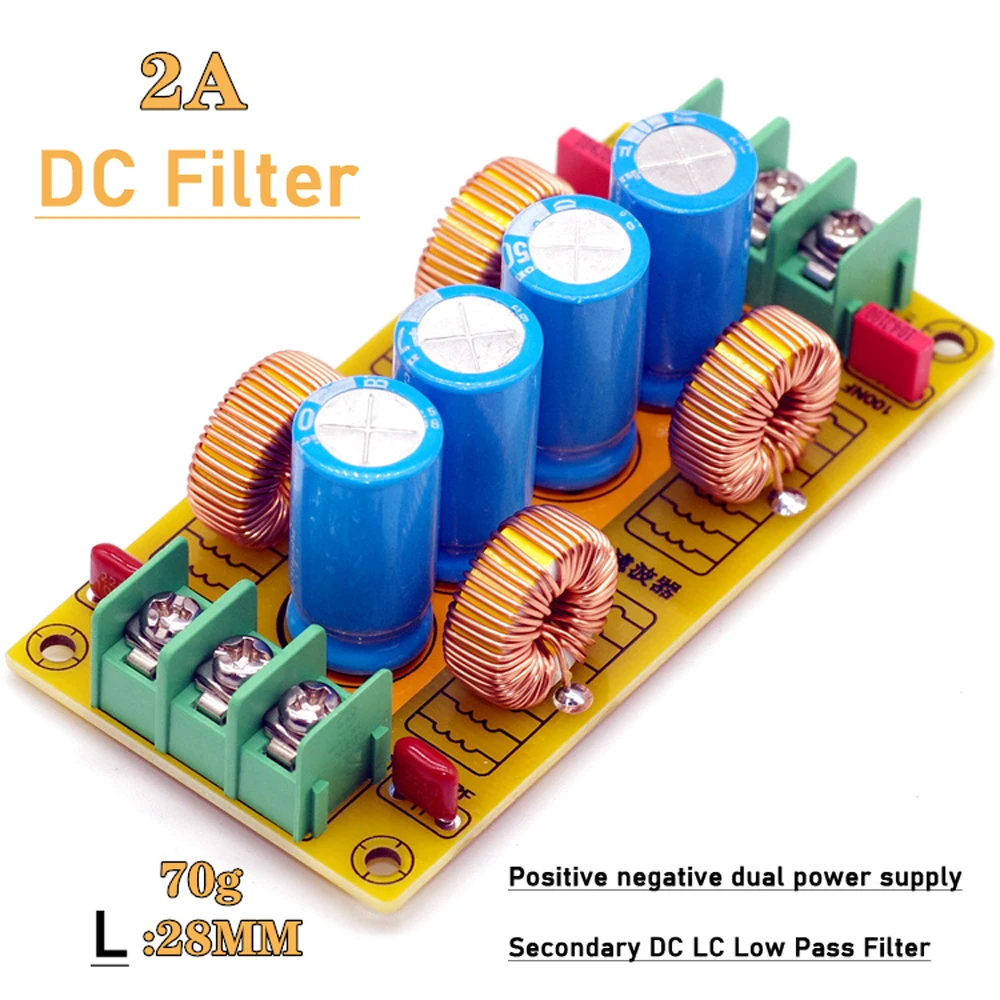

Induttanza: 2A, 10A, 20A
Ingresso: la doppia alimentazione CC positiva e negativa non supera i 50 V (una tensione più elevata può sostituire il condensatore elettrolitico per migliorare)
Uscita: doppia potenza positiva e negativa
Corrente: 2A.10A.20A
Specifiche delle parti principali:
Circuito stampato: pannello in fibra di vetro FR4 a doppia faccia
Condensatore elettrolitico: dosaggio 50V 470UF 4 PZ
Condensatore a pellicola: 100NF 2PCS 220 PF 2PCS
Induttanza dell’anello magnetico: il dosaggio è 4 pezzi (la corrente elevata da 20 A seleziona ferro, silicio e alluminio),
Presa: presa 7,62 3PIN ciascuna 2PCS
Questo modulo è adatto per eliminare l’uso di doppia alimentazione CC positiva e negativa con interferenze elettromagnetiche. Può essere utilizzato in automobili, motociclette, alimentatori CC singoli montati su veicoli a positivo e negativo, alimentatori a commutazione e altri circuiti CC con forti interferenze elettromagnetiche.
