Frequenzimetro Digitale RF 1KHz~2400Mhz, Contatore di Frequenza FM AM SW MW Radio 433Mhz 868Mhz 1557Mhz 2.4Ghz, Cimometro di Segnale

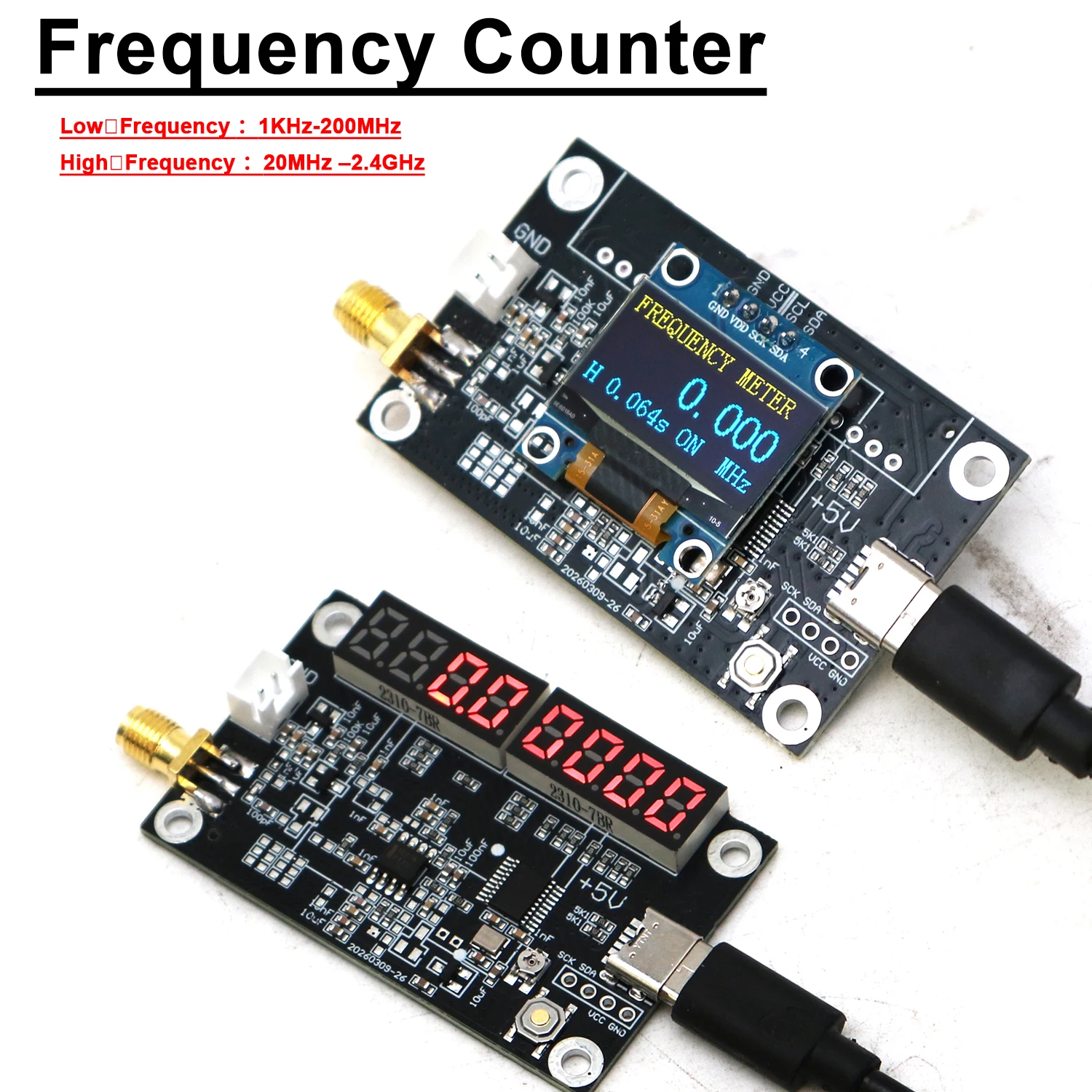

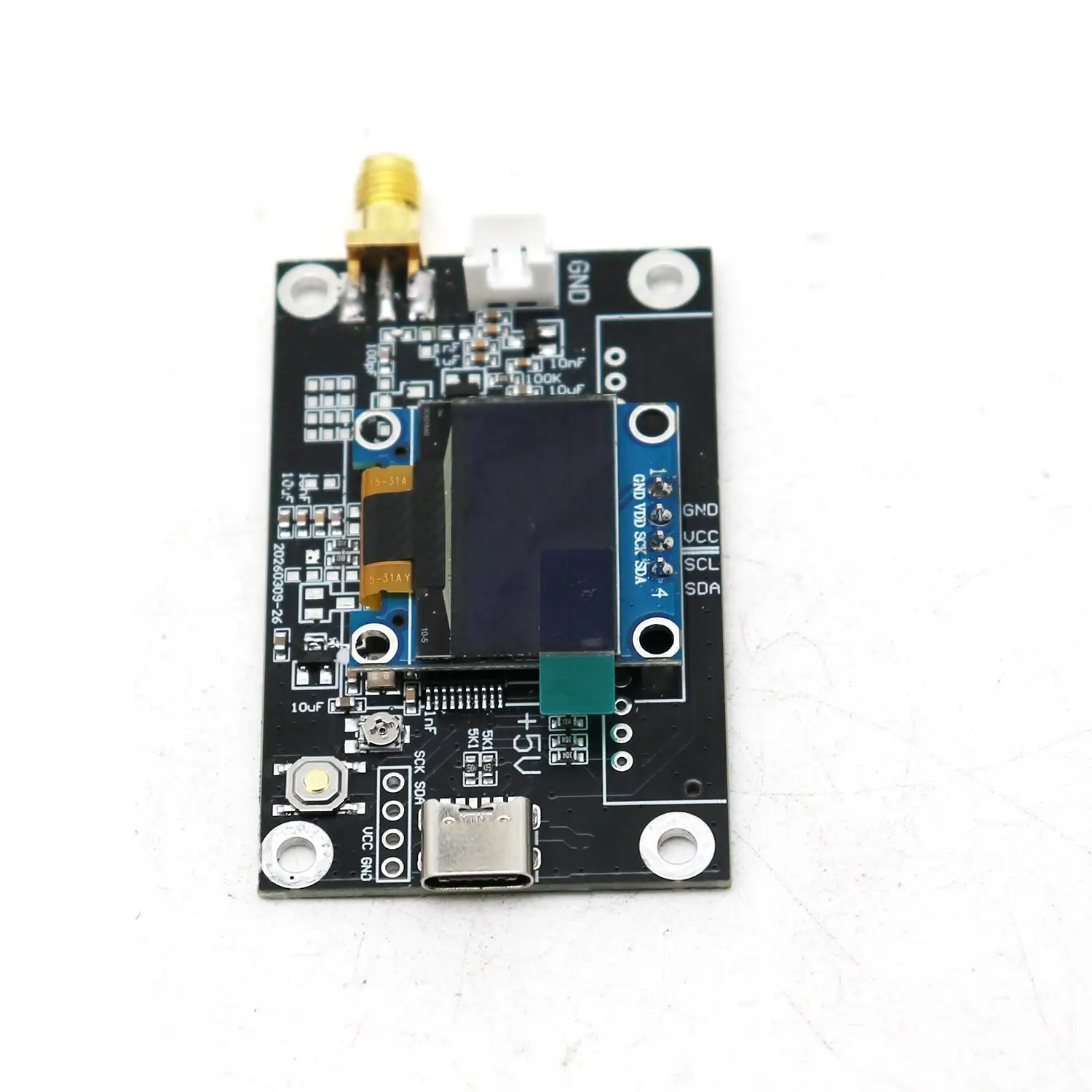

Contatore di Frequenza RF a 2 Canali Bassa/Alta Frequenza – Display OLED/LED, 1KHz–200MHz / 20MHz–2.4GHz, Modulo di Misurazione della Frequenza ad Alta Precisione, Alimentazione Type-C 5V

Descrizione del prodotto:
Questo modulo contatore di frequenza RF a doppio canale offre una misurazione della frequenza ad alta precisione su un’ampia gamma. Dispone di ingressi separati per segnali a bassa frequenza (1KHz–200MHz) e ad alta frequenza (20MHz–2,4GHz), con display OLED per una lettura chiara. Alimentato tramiteUSB di tipo C (5 V)È ideale per l’uso in laboratorio, test RF, radioamatori e debug di elettronica. Il modulo include impostazioni regolabili del tempo di gate per una risoluzione ottimizzata e un filtro di frequenza non valida configurabile.

Caratteristiche principali:

• Ingresso a doppio canale:

  • Bassa frequenza: 1KHz – 200MHz tramite connettore XH2.54-2P

  • Alta frequenza: 20 MHz – 2,4 GHz tramite connettore SMA

• Misurazione ad Alta Precisione:Risoluzione fino a 1Hz

• 4 Modalità di Funzionamento:Commutabile tra HF/LF con tempo di gate selezionabile

• Filtro di Frequenza Non Valido:Abilitato di default; può essere disabilitato tramite l’impostazione di avvio

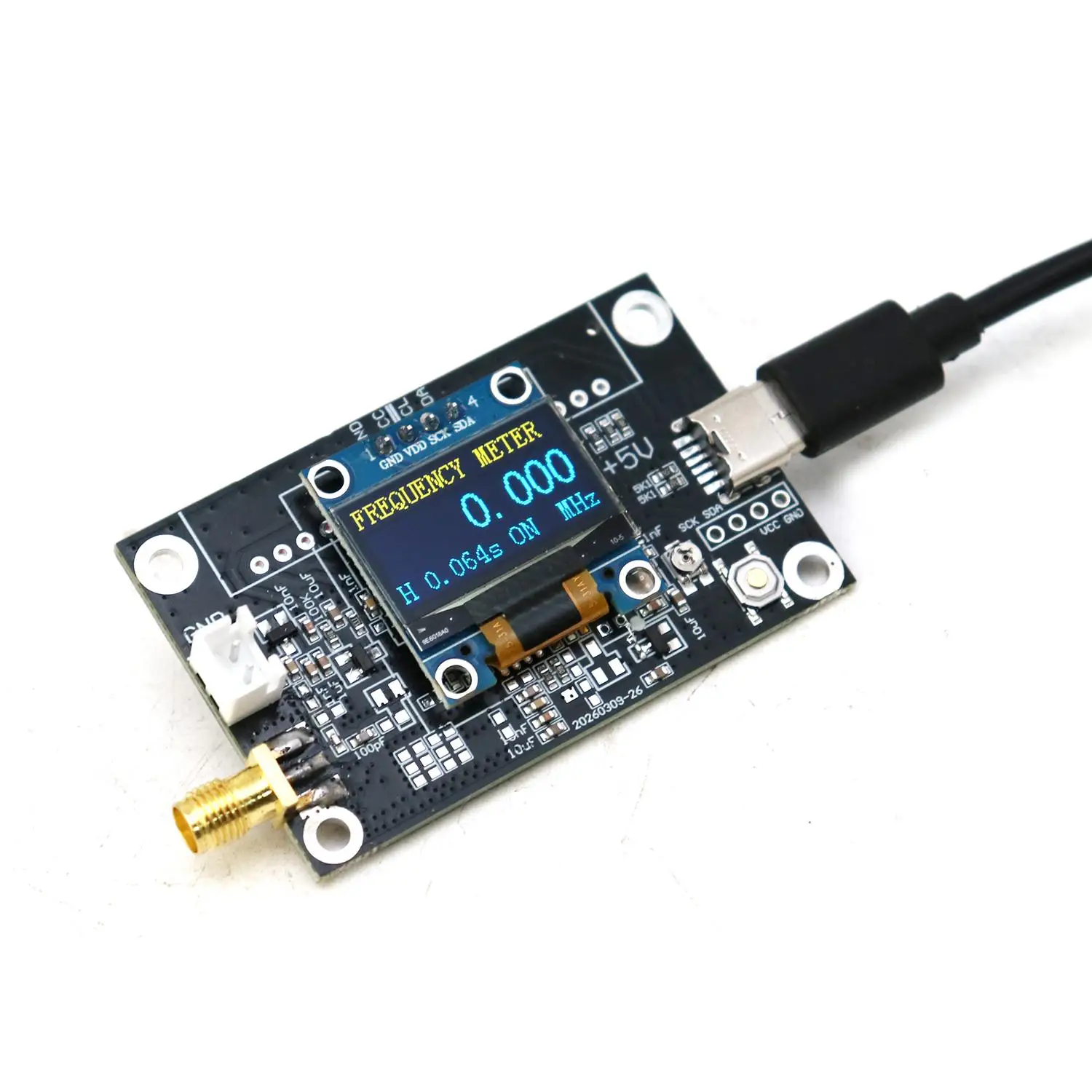

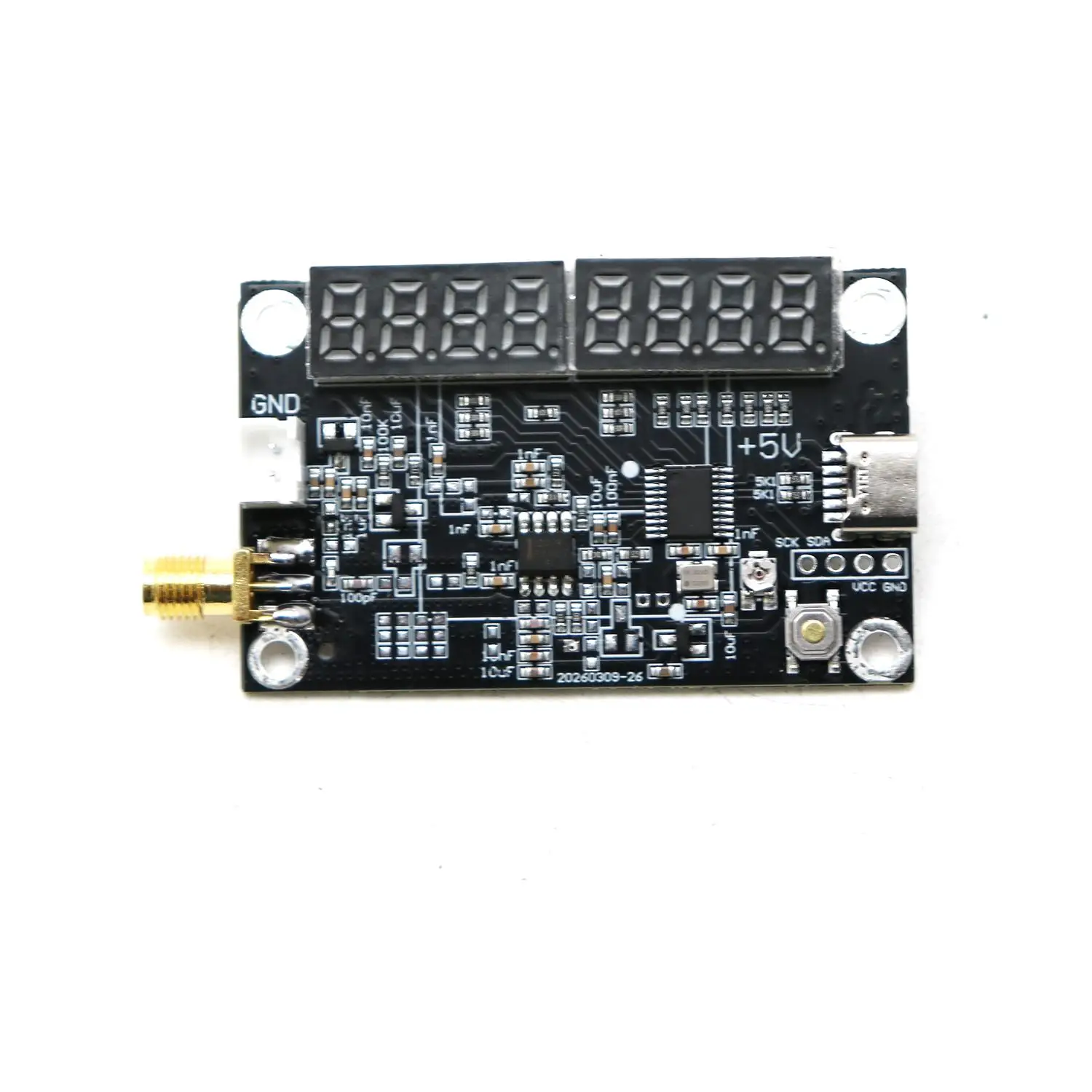

• Design compatto: OLEDDisplay LED a 8 cifre, facile da integrare

• Alimentazione:Type-C DC 5V (è necessario un cavo standard da USB-A a Type-C;i caricabatterie rapidi e i cavi di ricarica rapida NON sono supportati)

Specifiche tecniche:

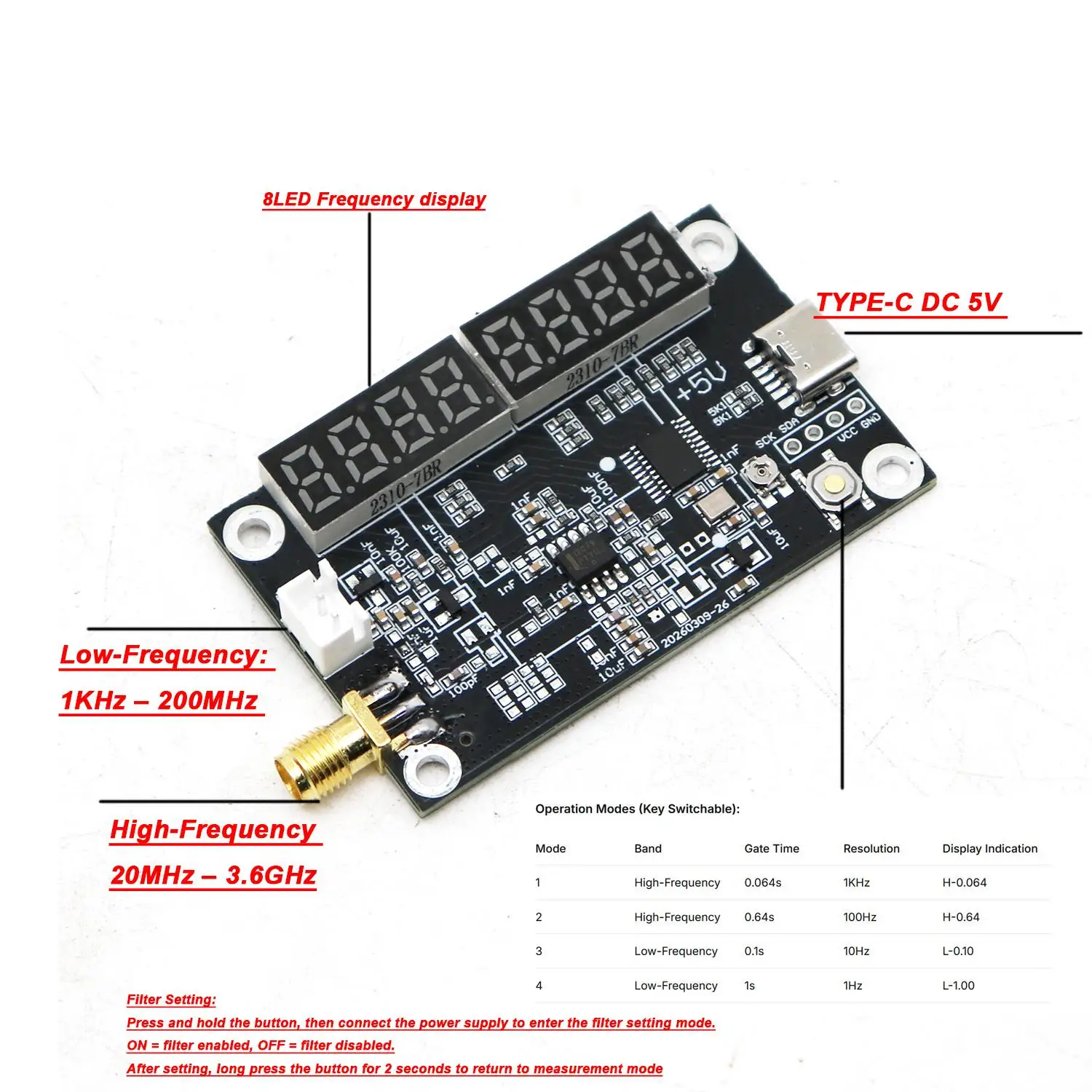

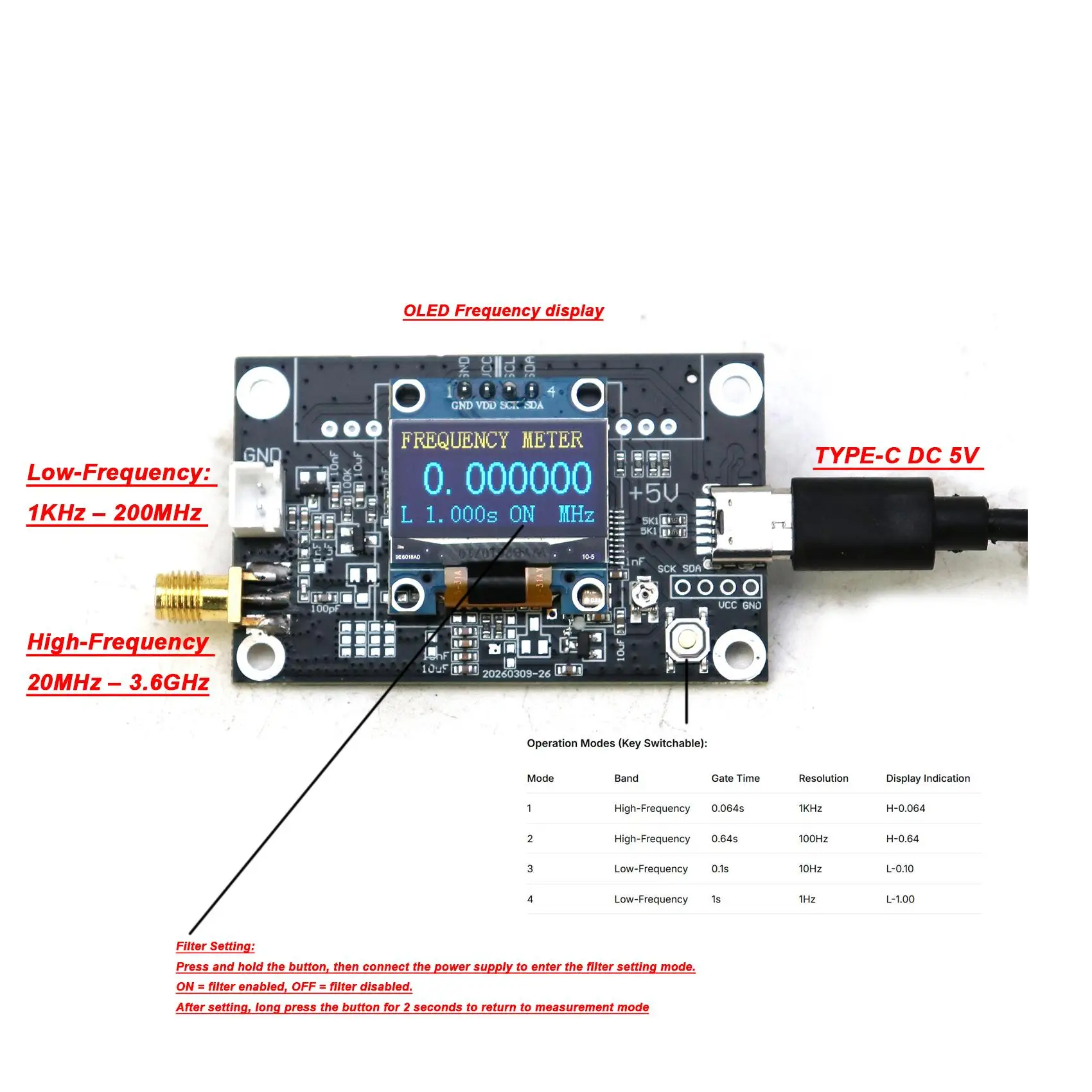

Modalità di funzionamento (selezionabili tramite chiave):

Impostazione del filtro:

• Tenere premuto il pulsante, quindi collegare l’alimentazione per accedere alla modalità di impostazione del filtro.

• ON= filtro abilitato,OFF= filtro disabilitato.

• Dopo l’impostazione, premere a lungo il pulsante per 2 secondi per tornare alla modalità di misurazione

Istruzioni per l’uso:

1. Ingresso a Bassa Frequenza:Collega il segnale tramite il connettore XH2.54-2P. Gamma: 1KHz–200MHz, ampiezza 0,1Vpp–3Vpp.

2. Ingresso ad Alta Frequenza:Collega il segnale tramite connettore SMA. Gamma: 20MHz–2,4GHz, livello di potenza da –15dBm a +10dBm.

3. Commutazione Modalità:Premi il pulsante per scorrere tra 4 modalità. Il numero della modalità e il tempo del gate vengono visualizzati sullo schermo.

4. Filtro di Frequenza Non Valido:Abilitato di default (i segnali instabili mostrano 0Hz). Per disattivare: tenere premuto il pulsante.
   mentre si collega l’alimentazione, quindi rilasciare per accedere alle impostazioni del filtro; premere
   Pulsante per attivare/disattivare.

5. Stabilità della Misurazione:Garantire un contatto adeguato e una forza del segnale appropriata. Durante la misurazione
   100 MHz–900 MHz, le armoniche possono causare letture errate; aggiungere un filtro esterno
   Filtro passa-basso o calcolo della frequenza fondamentale dai valori armonici.

6. Sensibilità ad alta frequenza:La sensibilità varia lungo la banda: più bassa alle estremità, più alta nella gamma media.

7. Alimentazione:UsoTipo C CC 5 Vcon unCavo standard da USB-A a Type-C. NON utilizzare caricabatterie o cavi di ricarica rapida.

Applicazioni:

• Debug e test di circuiti RF

• Monitoraggio della frequenza radioamatoriale

• Misurazioni di laboratorio elettronico

• Calibrazione del generatore di segnale

• Formazione educativa

• Monitoraggio della frequenza industriale

• Progetti di elettronica fai-da-te
