1.Descrizione:

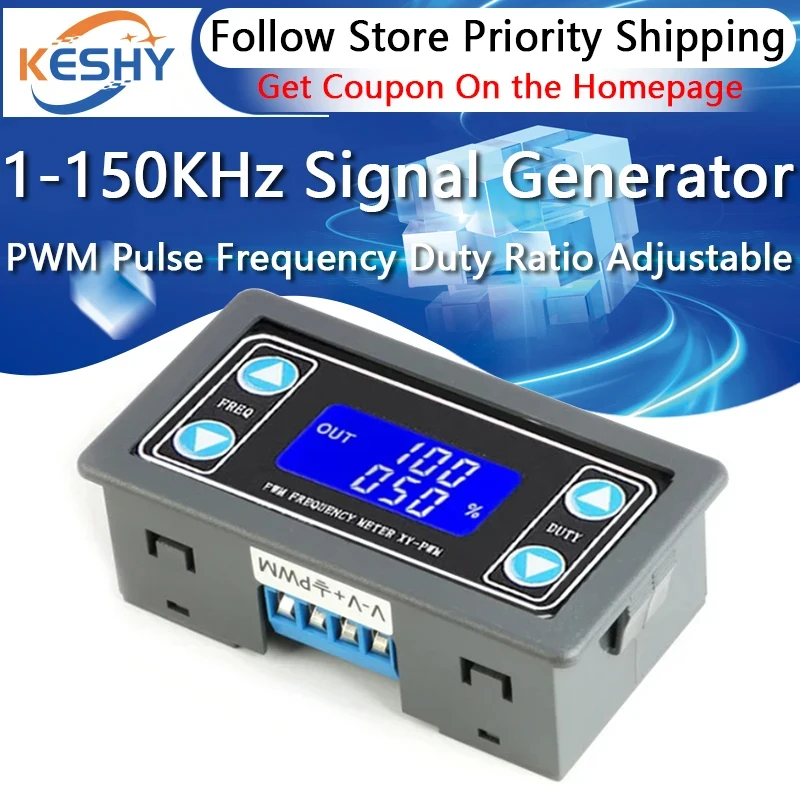

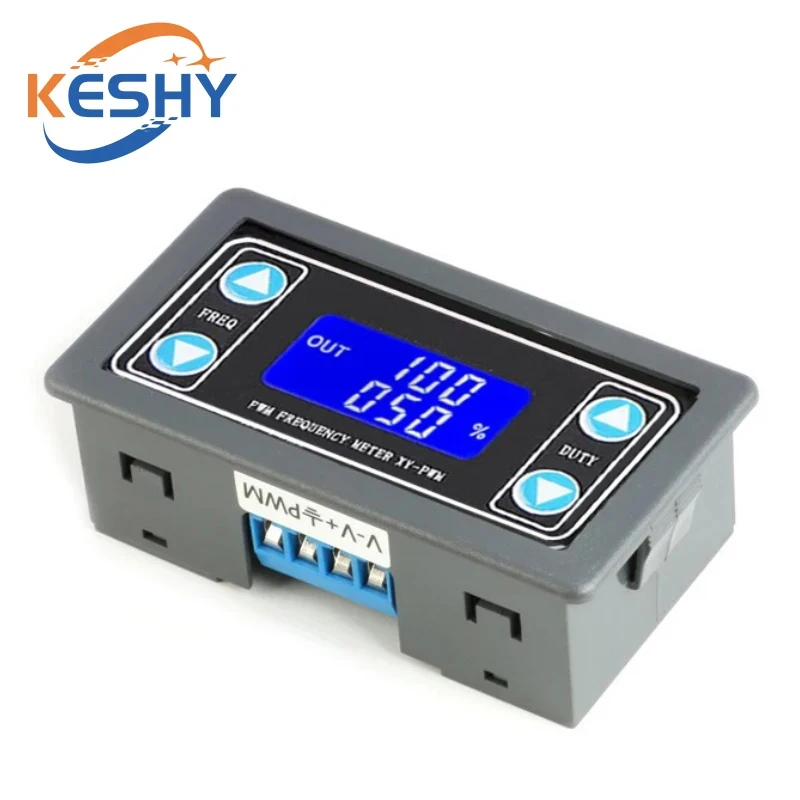

Il generatore di segnale XY-PWM è un dispositivo che fornisce segnali elettrici a una varietà di frequenze, onde quadre e livelli di uscita. Viene utilizzato come sorgente di segnale o fonte di eccitazione per i test. Ampiamente utilizzato nella pratica e nella tecnologia di produzione.
2.Caratteristiche:
1>.Con involucro esterno;
2>.Display LCD ad alta definizione;
3>.Supporto UART;
4>.Supporta la regolazione della frequenza;
5>.Supporta la regolazione del ciclo di lavoro;
6>.Rilevamento ad alta precisione;
7>.Supporta la funzione di memoria di spegnimento;
8>.Uscita PWM a 1 canale.
3.Parametri:
1>.Nome prodotto: generatore di segnale PWM;
2>.Modello: XY-PWM;

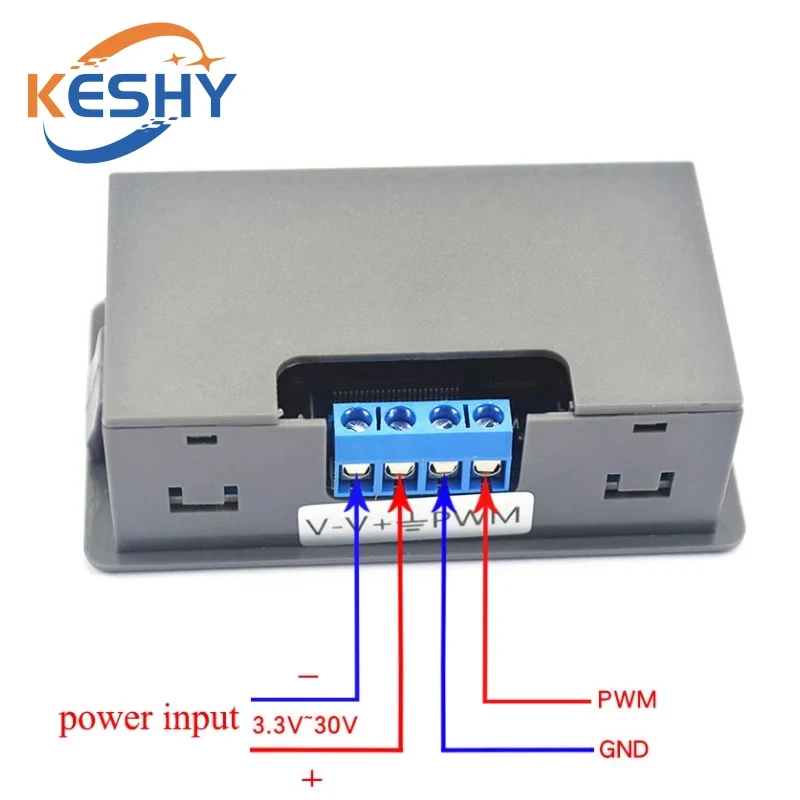

3>.Tensione di lavoro: CC 3,3 V-30 V;
4>. Gamma di frequenza: 1 Hz ~ 150 KHz;
5>.Precisione della frequenza:2%;
6>. Intervallo del ciclo di lavoro: 0,00%-100%;
7>.Corrente di uscita: circa 5-30 mA;
8>.Ampiezza di uscita: Uguale alla tensione di ingresso;
9>. Dimensioni: 79*43*27 mm;
10>.Temperatura di funzionamento:-20℃~70℃;
4. Gamma di frequenza impostata:

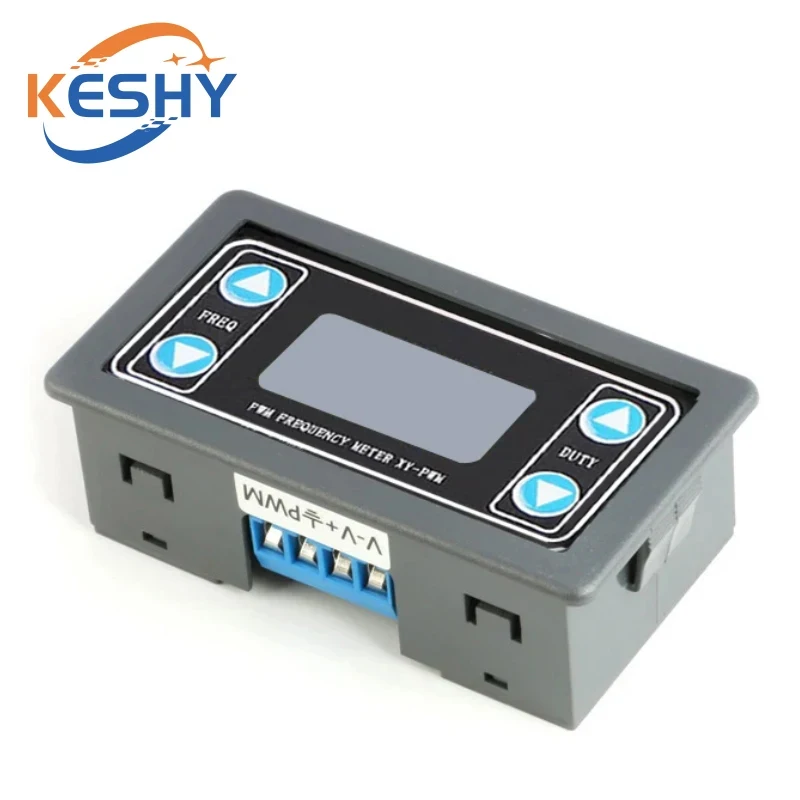

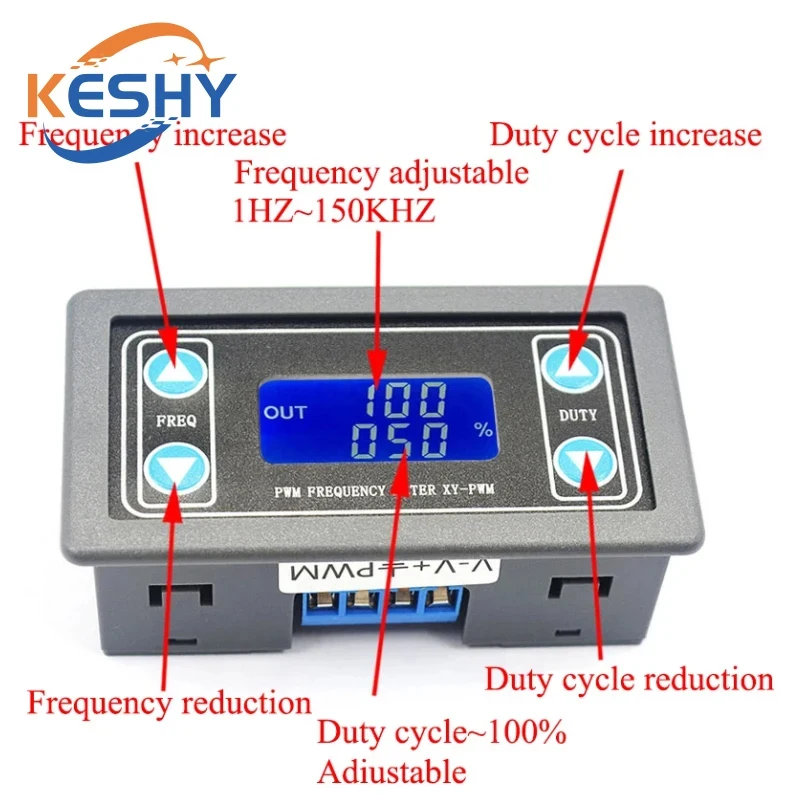

Accedi all’interfaccia delle impostazioni quando premi brevemente qualsiasi pulsante “FREQ+” o “FREQ” nello stato di funzionamento normale per selezionare la gamma di frequenza. Cambia automaticamente la gamma di frequenza.
Prestare attenzione alla posizione in cui il punto decimale si muove quando si preme il pulsante.
Visualizza “XXX”. Nessun punto decimale, la frequenza minima è 1 Hz. La gamma di frequenza è 1 Hz ~ 999 Hz.
Visualizza “X.XX”. Il punto decimale è il penultimo, la frequenza minima è 0,01 KHz. La gamma di frequenza è 1,00 KHz ~ 9,99 KHz.
Visualizza “XX.X”. Il punto decimale è il terzo ultimo, la frequenza minima è 0,1 KHz. La gamma di frequenza è 10,0 KHz ~ 99,9 KHz.
Visualizza “X.X.X.X”. Il punto decimale è completamente illuminato, la frequenza minima è 1 KHz. La gamma di frequenza è 1 KHz ~ 150 KHz.
Ad esempio:
Il display “100” significa che la frequenza di uscita PWM è 100 Hz;
Il display “1,01” significa che la frequenza di uscita PWM è 1,01 KHz;
Il display “54.1” significa che la frequenza di uscita PWM è 54,1 KHz;
Il display “1.2.4” significa che la frequenza di uscita PWM è 124 KHz;
5. Intervallo impostato del ciclo di lavoro:
Accedi all’interfaccia delle impostazioni quando premi brevemente qualsiasi pulsante “DUTY+” o “DUTY” nello stato di funzionamento normale per selezionare il ciclo di lavoro. Cambia automaticamente l’intervallo di frequenza.
L’intervallo del ciclo di lavoro è dello 0,00% al 100%.
6. Utilizzare i passaggi:
1>.Collegare all’alimentazione;
2>.Premere breve o lungo il pulsante “FREQ+” o “FREQ” per impostare la frequenza;
3>.Premere breve o lungo il pulsante “DUTY+” o “DUTY” per impostare il ciclo di lavoro;
4>.Collegare al carico.
7. Comunicazione UART e impostazioni dei parametri
Il sistema supporta il caricamento dati UART e le funzioni di impostazione dei parametri (livello TTL);
UART: 9600, 8, 1
1>.Imposta la frequenza PWM:
“F101”: la frequenza impostata è 101 Hz. “101” può essere sostituita da 001 ~ 999;
“F1.05”: la frequenza impostata è 1,05 KHz. “1,05” può essere sostituita da 1,00 ~ 9,99;
“F10,5”: la frequenza impostata è 10,5 KHz. “10,5” può essere sostituita da 10,0 ~ 99,9;
“F1.0.5”: la frequenza impostata è 105 KHz. “1.0,5” può essere sostituita da 1,0 ~ 1,0;
2>.Imposta il ciclo di lavoro PWM:
“DXXX”: il ciclo di lavoro impostato è XXX.”XXX” può essere 000-100.
Ad esempio: “D051” significa che il ciclo di lavoro PWN è impostato come 51%.
3>.Leggere il parametro impostato:
Invia “leggi” e quindi ottieni il parametro.
4>.Valore di restituzione:
Ritorno “GIÙ”: imposta il successo.
Ritorno “FALL”: Impostazione fallita.
8.Applicazione:
1>.Generatore di segnale ad onda quadra, che genera un segnale ad onda quadra per lo sviluppo sperimentale;
2>.Utilizzato per generare un segnale ad onda quadra che controlla il driver del motore;
3>.Genera impulsi regolabili per l’utilizzo da parte dell’MCU;
4>.Dimmer;
5>.Regolatore di velocità;
9.Nota:
1>. I segnali di uscita PWM a 1 canale sono gli stessi. Non possono essere regolati in modo indipendente.
10.Pacchetto:
1>.1 generatore di segnale PWM XY-PWM
