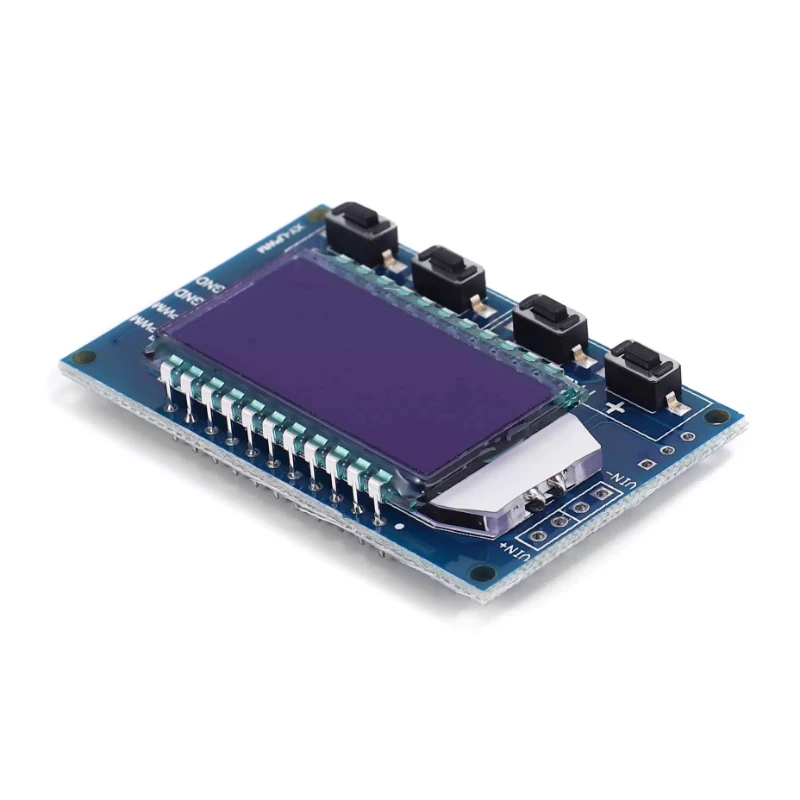

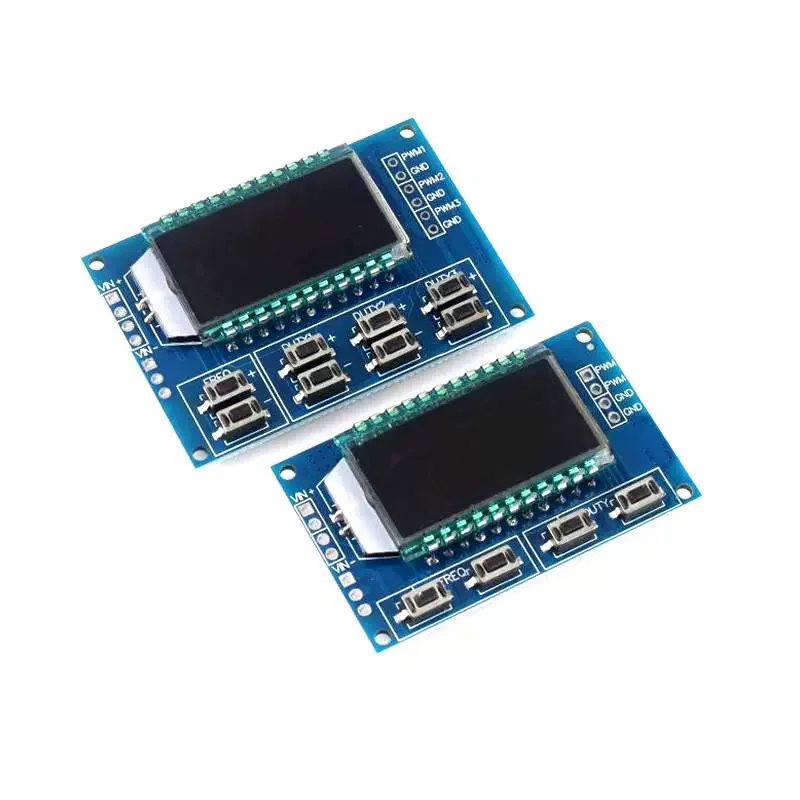

Caratteristica:
Uscita di PWM a tre canali contemporaneamente, frequenza regolabile, uscita di frequenza a 3 canali coerente, rapporto di lavoro può essere regolato in modo indipendente, adatto per la maggior parte delle occasioni Il display LCD può visualizzare la frequenza e i dati di servizio, facile da utilizzare
3.Ampia gamma di frequenze, alta precisione
4.Supporta il funzionamento seriale
Descrizione:
Viene emesso PWM a tre canali, un’ampia gamma di frequenze e il rapporto di lavoro possono essere regolati in modo indipendente
La frequenza è divisa in quattro aree, commutazione automatica:
XXX (nessun punto decimale): unità passo 1HZ, intervallo: 1Hz~999Hz
X.XX (Il decimale è in centinaia di luoghi): unità passo 0,01 KHZ, intervallo: 1,00 Khz ~ 9,99 Khz
X.XX (Il decimale è nel posto delle decine): unità passo 0,1 KHZ, intervallo: 10,0 Khz ~ 99,9 Khz
X.X.X (il decimale è al posto): Unità passo 1KHZ, Gamma: 1Khz~150Khz
per esempio., visualizzazione della frequenza: 100 rappresentano l’impulso di 100 Hz
1.01 rappresenta l’impulso di 1,01 KHz
54,1 rappresenta l’impulso di 54,1 KHz
1.2.4 rappresenta l’impulso di 124Hz
L’intervallo di valori del forum: 0~100%, il 100% è rappresentato da A0%
Tutti i parametri impostati possono essere salvati automaticamente in caso di interruzione di corrente.

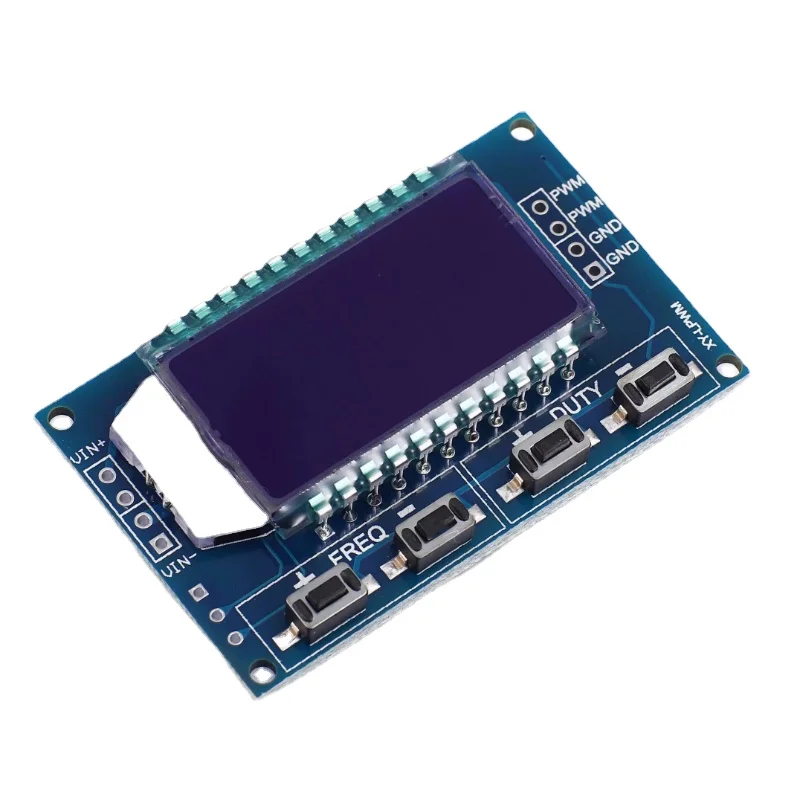

Impostazione:

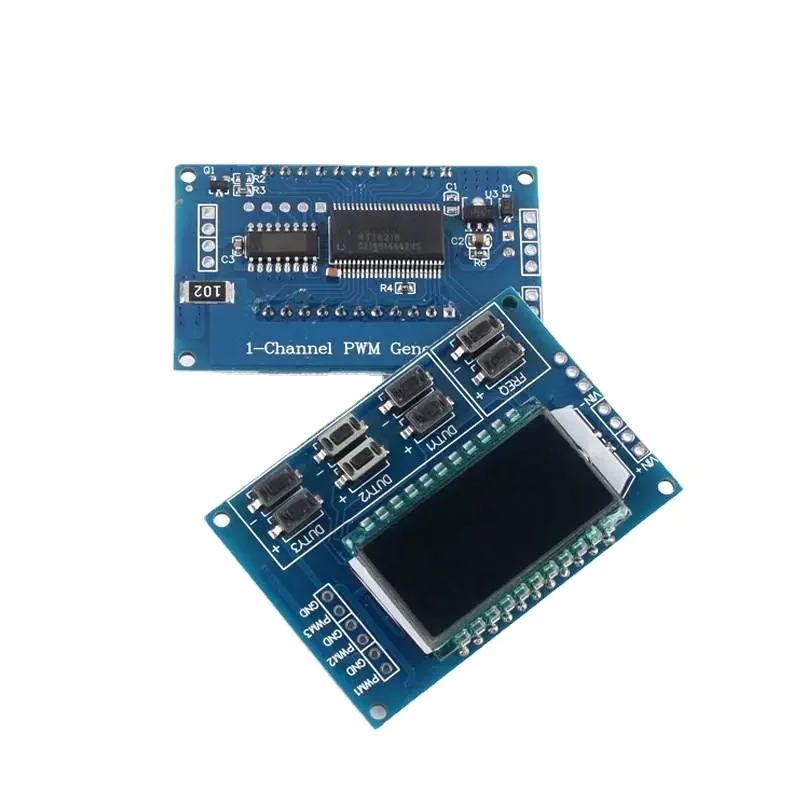

Il modulo ha 8 tasti indipendenti, utilizzati per impostare la frequenza e il rapporto di lavoro, supporta la pressione breve (aumenta o diminuisce un’unità) e la pressione lunga (aumento o diminuzione veloce), molto semplice, imposta i parametri salva automaticamente, perdita di potenza.
Il pulsante del rapporto di servizio a 3 vie può essere premuto contemporaneamente, regolazione in tempo reale, il display a cristalli liquidi è l’ultimo rapporto di lavoro del pulsante premuto, in tempo reale è molto forte, può essere utilizzato come semplice scansione del rapporto di servizio su strada.
Parametri:
1.Tensione operativa: 3,3 ~ 30 V
2.Gamma di frequenza: 1Hz~150KHz
3.Precisione della frequenza: in ogni intervallo di precisione è di circa il 2%
4.Capacità di carico del segnale: la corrente di uscita può essere di circa 5 ~ 30 mA
5.Ampiezza di uscita: ampiezza PWM e tensione di alimentazione uguali
6.Temperatura ambiente: -20~+70℃
Ambito di applicazione:
1.Utilizzato come generatore di segnali ad onda quadra per generare segnali ad onda quadra per lo sviluppo e l’utilizzo di esperimenti
2.Utilizzato per generare un segnale ad onda quadra per controllare il driver del motore
3.Generazione di impulsi regolabili per l’utilizzo di MCU
4.Genera impulsi regolabili, circuito correlato al controllo (velocità di regolazione PWM e altre applicazioni)

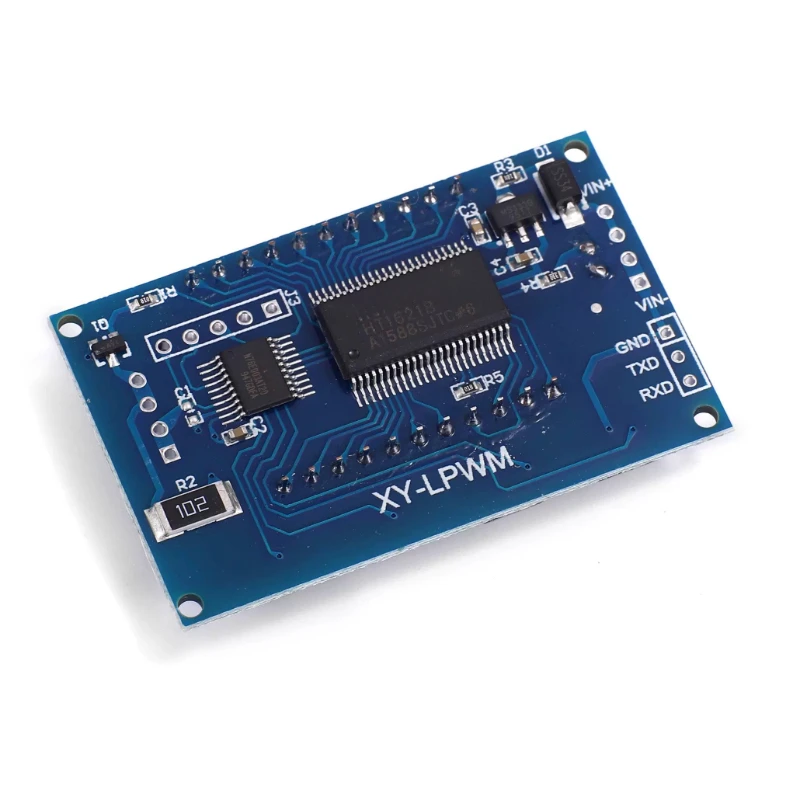

Comando seriale UART
Baud rate: 9600 bps Lunghezza dati: 8
Bit di stop: 1
Check digitare: nessuno
Controllo del flusso: nessuno
impostare la frequenza del PWM
‘F101’: Frequenza impostata di 101 HZ (001~999)
‘F1.05’: Frequenza impostata di 1,05 KHZ (1,00~9,99)
‘F10,5’: impostazione della frequenza di 10,5 KHZ (10,0 ~ 99,9)
‘F1.0.5’: impostazione della frequenza di 105 KHZ (1,0 ~ 1,0)
impostare il rapporto di servizio di PWM
‘DX:YYY’: Imposta il rapporto di lavoro PWM x: (1~3) Numero di serie PWM, YYY: (000~100) rapporto di lavoro
Ad esempio d1: 050, imposta il 1° rapporto di lavoro PWM al 50%
Leggere i parametri di configurazione
Invia una stringa “lettura” per leggere i parametri dell’impostazione.
Formato messaggio: F156, D1:052, D2:059, D3:058
Imposta il reso riuscito: GIÙ
Il set non è riuscito a tornare: FALL
