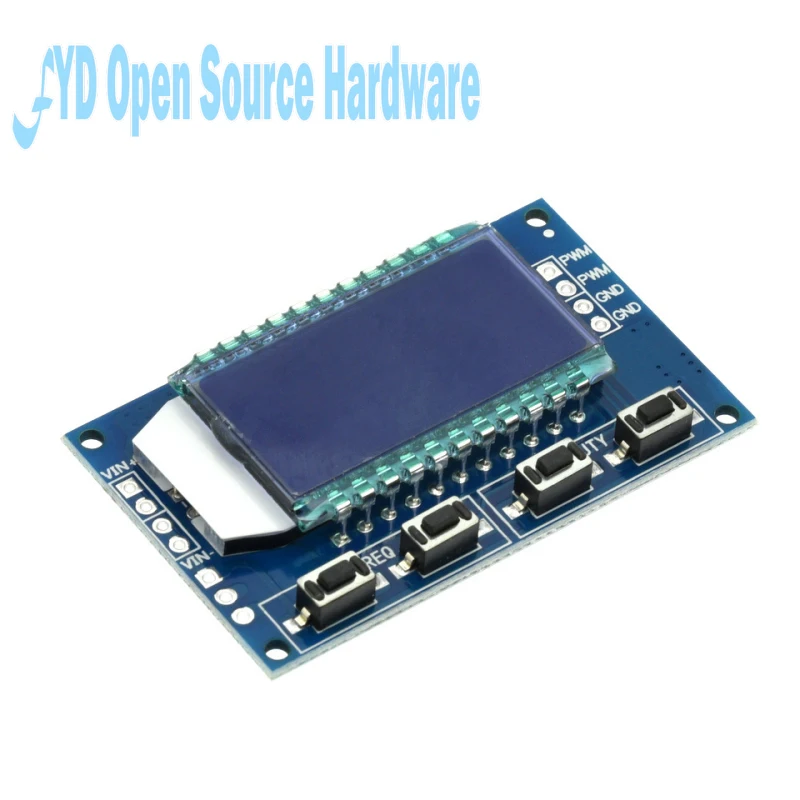

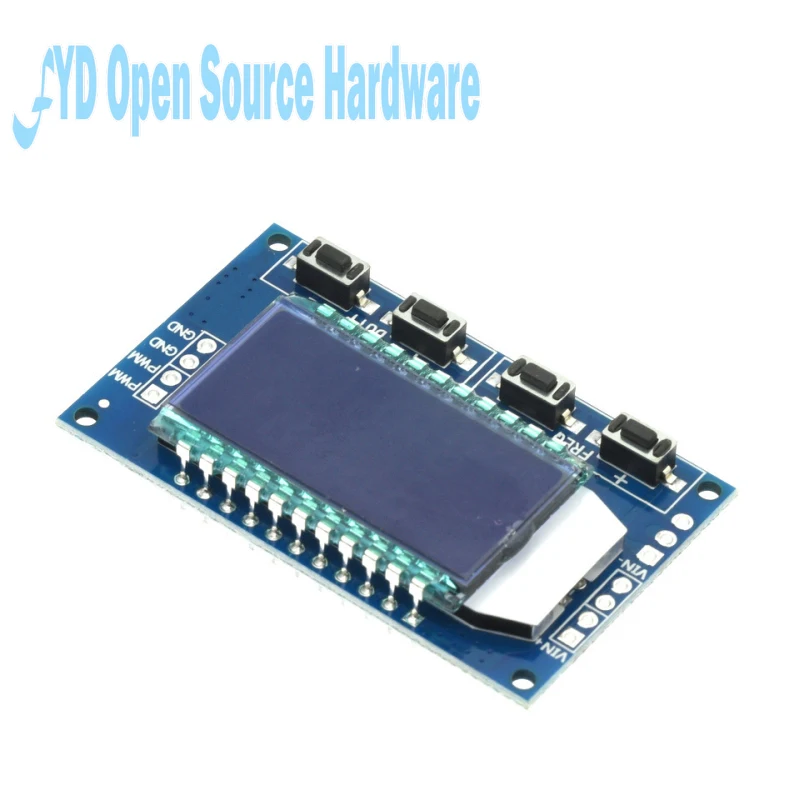

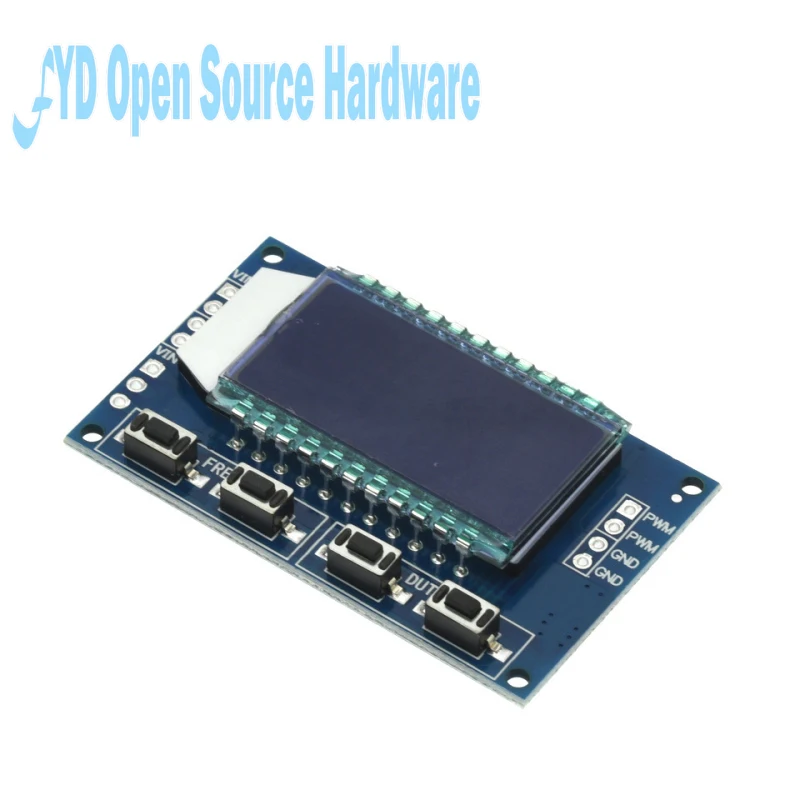

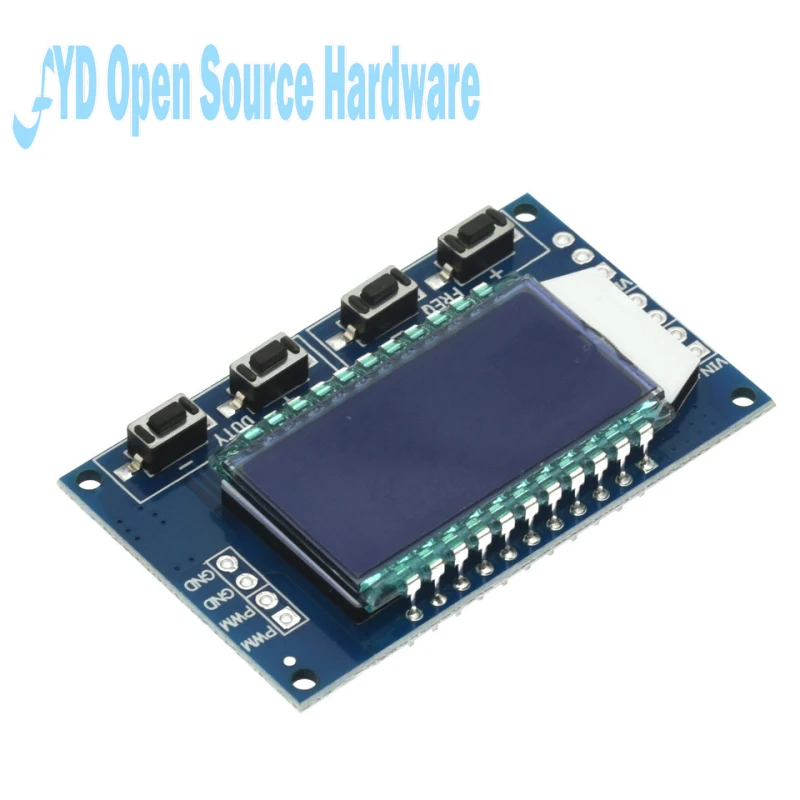

Punti salienti del modulo:
1. Display LCD con frequenza e duty cycle ben visibili; l’uscita PWM permette di impostare separatamente frequenza e duty cycle.
2.Ampia gamma di frequenze, alta precisione;

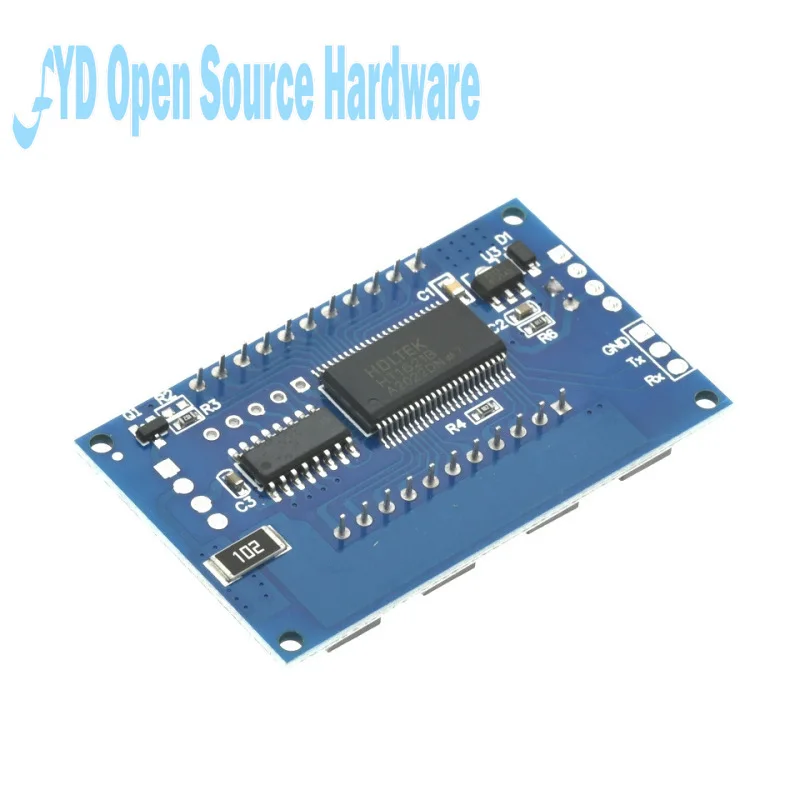

3.Può utilizzare la comunicazione seriale
Descrizione del modulo
Uscita PWM, è possibile impostare la frequenza, il ciclo di lavoro;
La frequenza è divisa in quattro intervalli, commutazione automatica:
1.XXX (nessun punto decimale): l’unità più piccola è 1 Hz, l’intervallo di valori è 1 Hz ~ 999 Hz;
2.X.XX (virgola decimale nelle centinaia) l’unità più piccola è 0,01 kHz, l’intervallo è 1,00 kHz ~ 9,99 kHz;
3.XX.X (punto decimale in dieci): l’unità più piccola è 0,1 kHz; intervallo di valori da 10,0 kHz a 99,9 kHz
4.X.X.X (punto decimale nelle decine e nelle centinaia): l’unità più piccola è 1Khz; intervallo di valori 1KHz ~ 150KHz
ad esempiovisualizzazione della frequenza: 100 indica l’uscita PWM con impulso a 100Hz;
1.01 indica l’uscita PWM con impulso di 1,01K.
54,1 indica che l’uscita PWM ha un impulso di 54,1 kHz;
1.2.4 indica che l’uscita PWM è un impulso a 124 kHz.
Intervallo del ciclo di lavoro: 0 ~ 100%;
Tutti i parametri impostati, spegnimento salvato.
Impostazioni dei parametri:

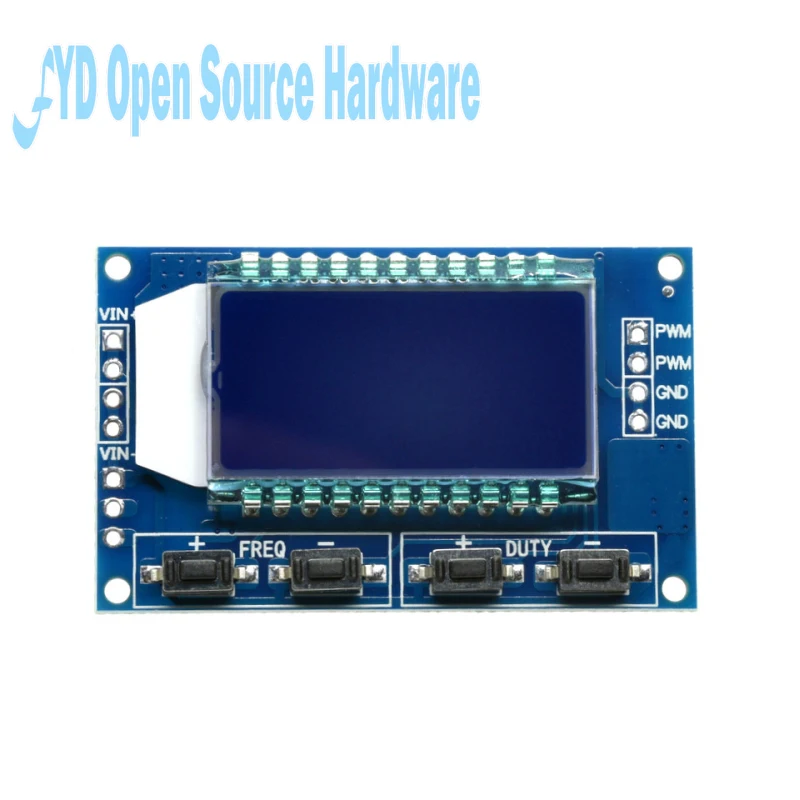

Il modulo dispone di quattro tasti indipendenti, utilizzati per impostare la frequenza e il ciclo di lavoro. Supporta la pressione breve (per aumentare o diminuire di un’unità) e la pressione prolungata (per un aumento o una diminuzione rapida). È estremamente semplice da utilizzare: i parametri impostati vengono salvati automaticamente e non si perdono in caso di interruzione dell’alimentazione.
Parametri del modulo:
1.Tensione di funzionamento: 3,3 ~ 30V;
2.Gamma di frequenza: 1Hz ~ 150KHz;
3.Precisione della frequenza: la precisione in ciascun intervallo è di circa il 2%;
4.Capacità di carico del segnale: la corrente di uscita può essere di circa 5 ~ 30 mA;
5.Ampiezza di uscita: ampiezza PWM pari alla tensione di alimentazione;
6.Temperatura ambiente: -20 ~ +70°.
Ambito di applicazione:
1.Utilizzato come generatore di segnali a onda quadra, genera segnali a onda quadra per lo sviluppo e l’utilizzo sperimentale.
2.Utilizzato per generare un segnale a onda quadra che controlla il driver del motore.
3. generare impulsi regolabili per l’uso MCU;
4.Genera impulsi regolabili, controlla il circuito correlato (velocità di attenuazione PWM e altre applicazioni).
Pacchetto compreso:
1 * Modulo PWM.
