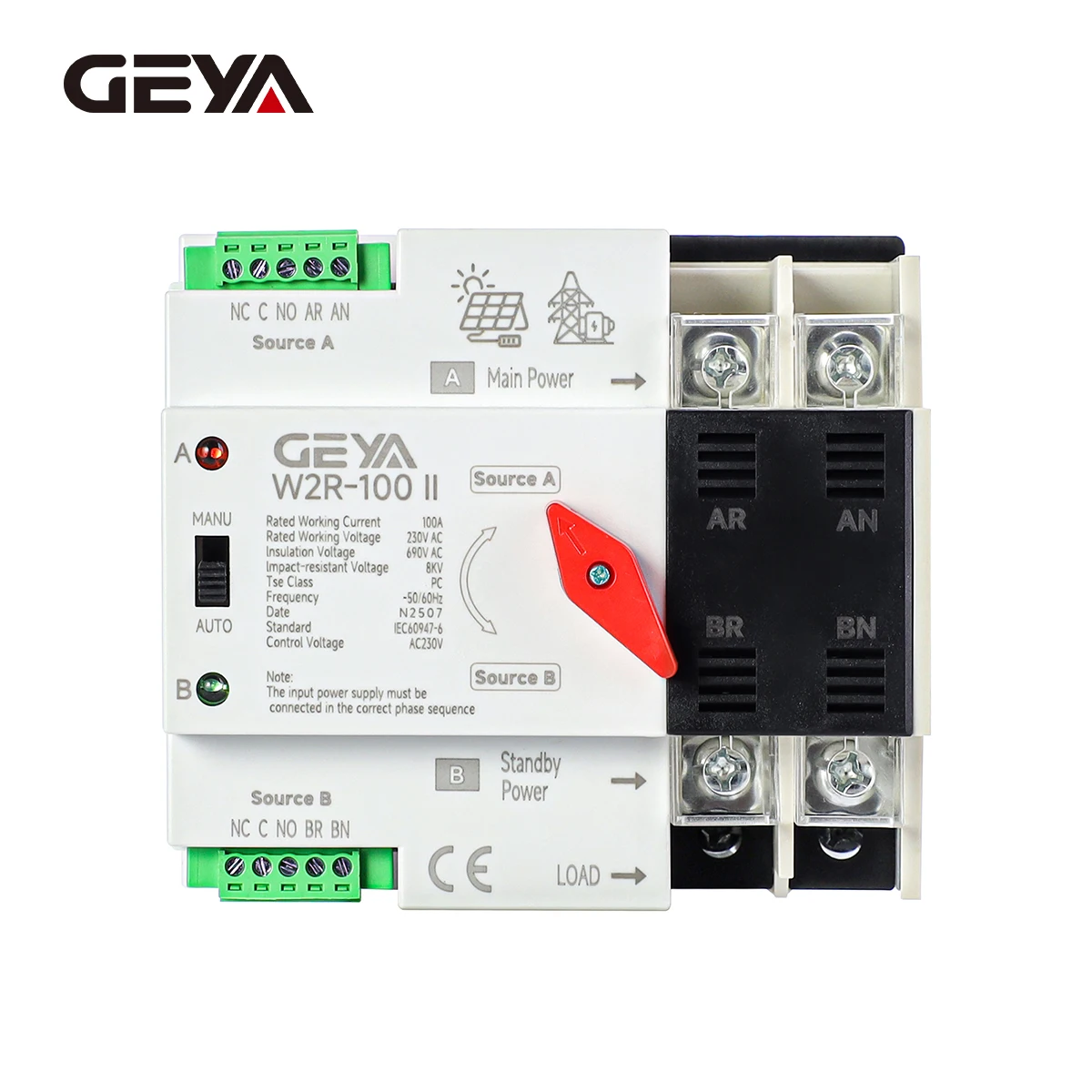

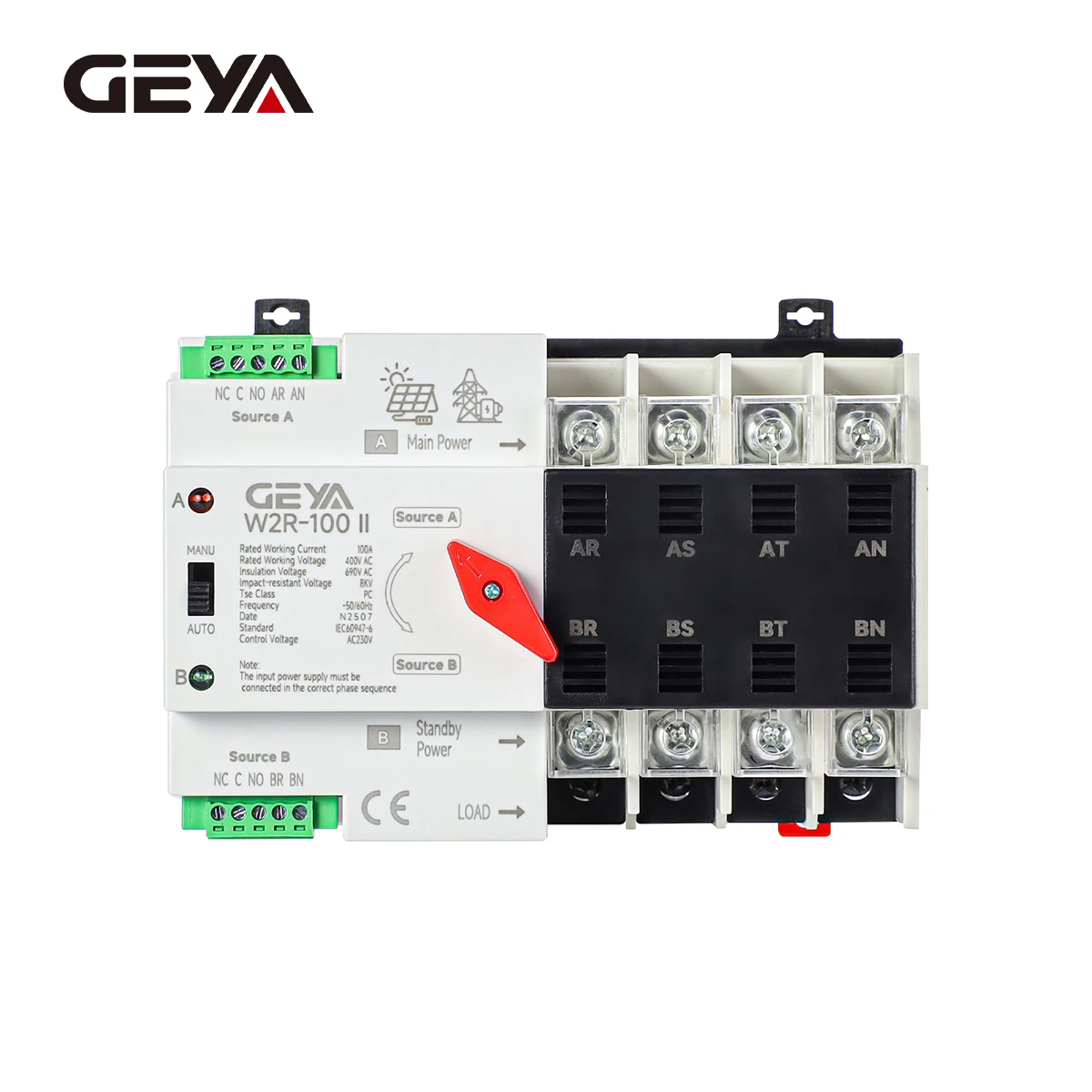

Interruttore di Trasferimento Automatico a Doppia Alimentazione W2R
L’interruttore di trasferimento automatico a doppia alimentazione è un interruttore di trasferimento di potenza domestico in miniatura di nuova concezione.Questo interruttore viene utilizzato principalmente per verificare se l’alimentazione principale o l’alimentazione di riserva è normale.Quando l’alimentazione normale è anomala, l’interruttore inizierà a funzionare immediatamente, in modo da garantire la continuità, l’affidabilità e la sicurezza dell’alimentazione.È appositamente progettato per l’installazione di circuiti domestici ed è utilizzato esclusivamente nel sistema di alimentazione di emergenza con corrente alternata nominale di 400V a 50 o 60Hz per quadri di distribuzione PZ30.
L’interruttore di trasferimento automatico di tipo TSE ha le caratteristiche di dimensioni ridotte, commutazione affidabile, installazione conveniente e lunga durata.È ampiamente utilizzato in vari sistemi di alimentazione di emergenza che non possono mantenere l’alimentazione e può essere gestito automaticamente o manualmente.L’ATSE è composto da TSE e un controller.
Secondo la norma GB14048.11, dai dispositivi multifunzione e apparecchiature di commutazione descritti nella Sezione 6-1, si può concludere che l’ATSE soddisfa al meglio i requisiti delle apparecchiature di commutazione e controllo a bassa tensione.
Nota: per il tipo solare, l’alimentazione di backup deve essere collegata alla rete elettrica cittadina.
Tipo solare:
Fonte A: Generatore/FVAlimentazione AC tramite inverter
Fonte B: Deve essere collegata alla rete elettrica cittadina
Circuito ausiliario:
2 relè, ciascuno con due set di convertitori di contatto
Capacità dei contatti: AC110V o 220V 50/60Hz le=5y
Tempo di conversione del contattore: <50 ms
Tempo di conversione operativa: <50 ms
Tempo di conversione del ritorno: <50 ms
Tempo di spegnimento: <50 ms
Tensione nominale Ue: AC400V 50/60Hz
Tensione di isolamento Ui: AC690V, 50/60Hz
Corrente nominale: 63A 100A 125A
Classificazione: Classe PC: può essere prodotto e resistere
senza corrente di cortocircuito
Durata elettrica: 2000 cicli
Vita meccanica: 5000 cicli
Corrente nominale di cortocircuito lq: 50kA
Protezione da cortocircuito
dispositivo (fusibile): RT16-00-63A
Tensione nominale di tenuta agli impulsi: 8kV
Stato di accensione: dopo aver abilitato questa funzione, il dispositivo può eseguire la commutazione automatica proprio come un normale ATS.
Tuttavia, quando la sorgente A è accesa, il puntatore dell’ATS punta alla sorgente B. E se la fonte B perde alimentazione in questo momento, la fonte B non può passare alla fonte A.
