GPS+BDS+GLONASS doppia modalità ATGM336H modulo di temporizzazione GPS GP-02
1. Panoramica del Prodotto

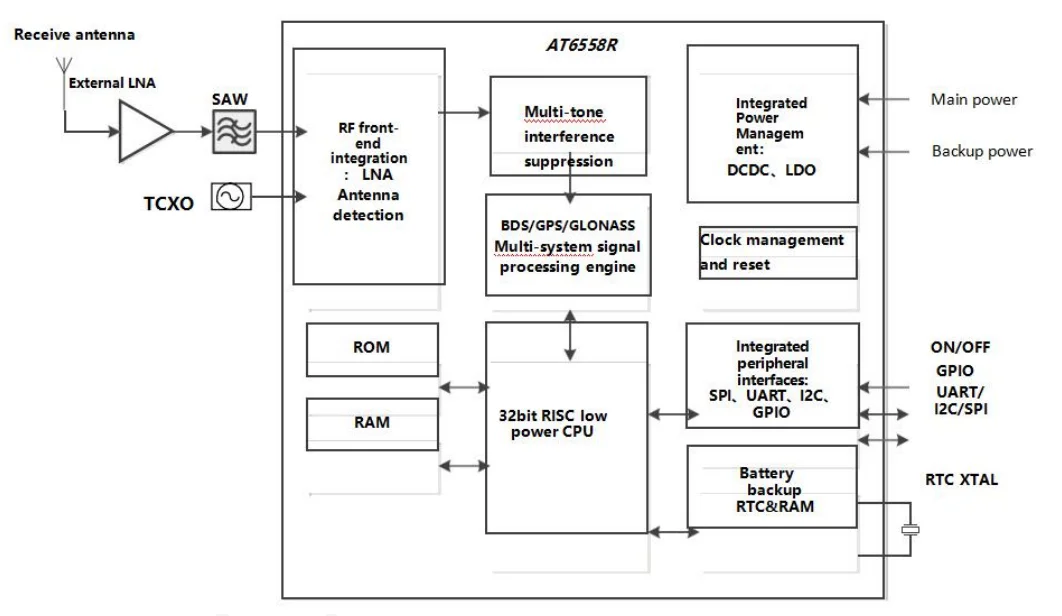

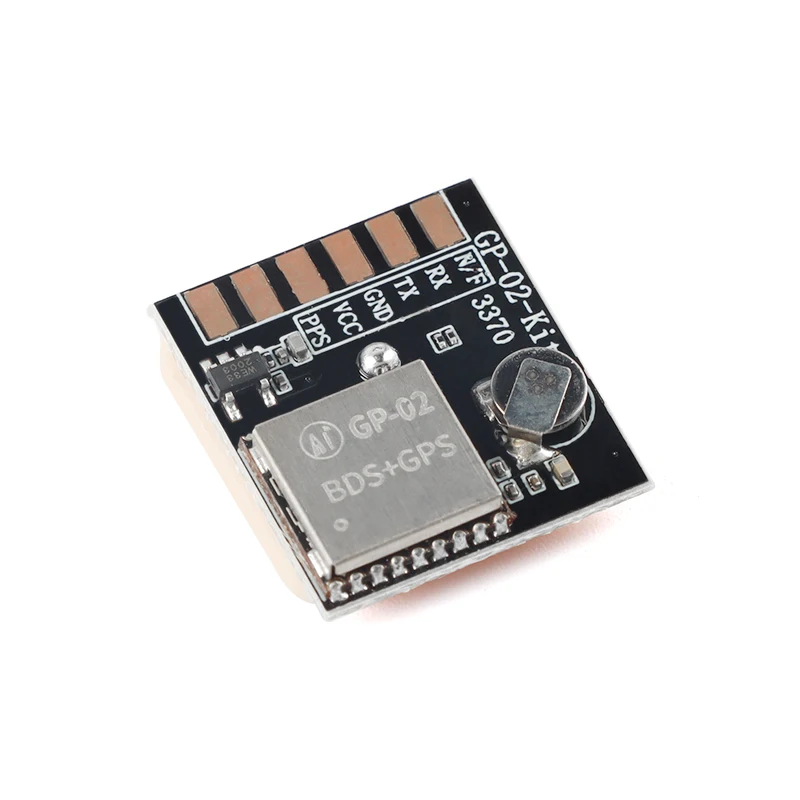

GP-02-Kit è una scheda di sviluppo SOC altamente integrata con antenna in ceramica e alta
Ricevitore di navigazione satellitare multi-modalità BDS/GNSS ad alte prestazioni. Il chip principale è AT6558R.
Chip di posizionamento satellitare. Front-end a radiofrequenza integrato, processore di banda base digitale,
CPU RISC a 32 bit, gestione dell’alimentazione e funzioni di rilevamento e protezione dell’antenna attiva.
Supporta una varietà di sistemi di navigazione satellitare, inclusa la navigazione BeiDou della Cina
Sistema Satellitare (BDS), il GPS degli Stati Uniti e il GLONASS della Russia, che possono realizzare
Posizionamento congiunto multi-sistema.
GP-02-Kit segue il protocollo NMEA e invia istruzioni tramite comunicazione seriale a
Controlla il contenuto operativo della scheda di sviluppo.

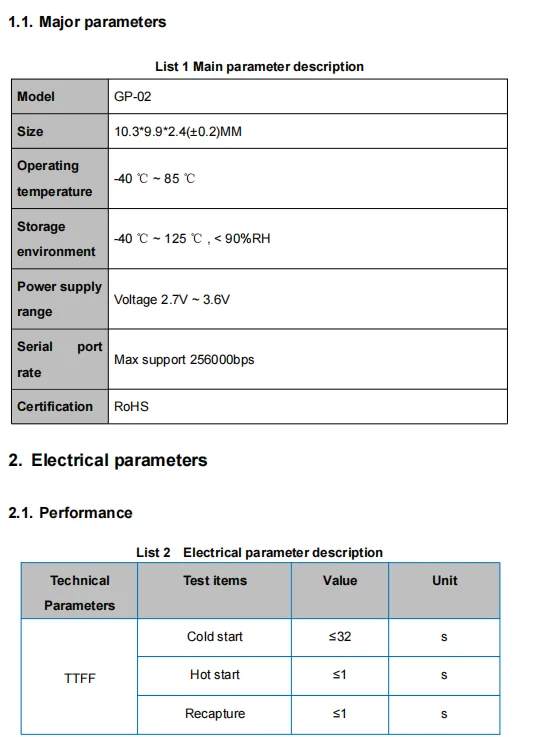

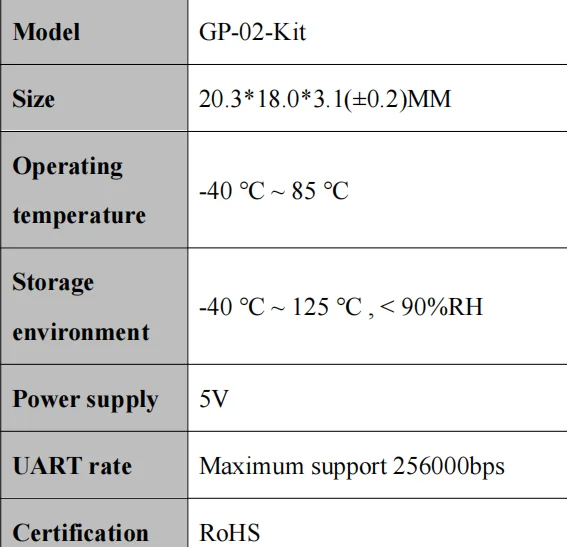

Caratteristica
:
:
Bassa potenza 25mA
Precisione posizionale 2,5M
Alta sensibilità
Autoispezione e protezione dell’antenna
Precisione temporale 30ns uscita 10Hz
Sostituisce direttamente il modulo GPS della serie MAX, compatibilità Pin-Pin del segnale dell’interfaccia principale, fori di montaggio compatibili
Applicazioni
:
:
montato su veicolo
Fissaggio e pilotaggio a bordo di navi
Dispositivi indossabili
Condividi Bicicletta
telefono cellulare, tablet PC e così via

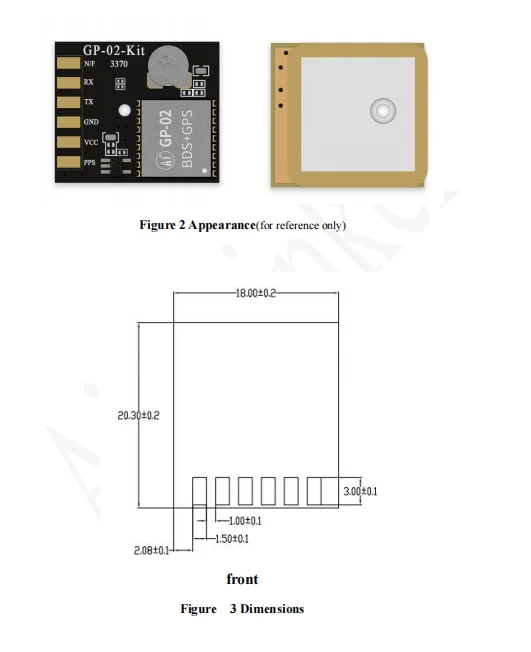

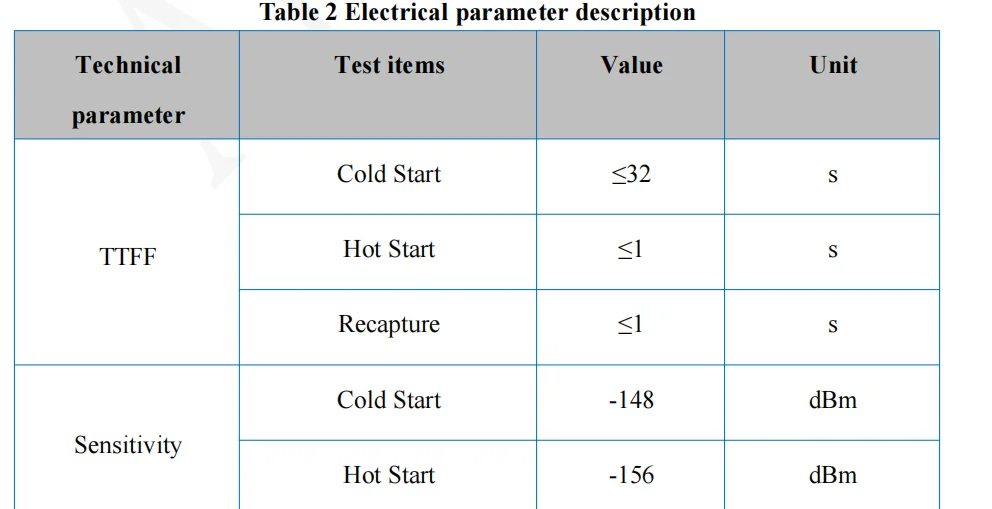

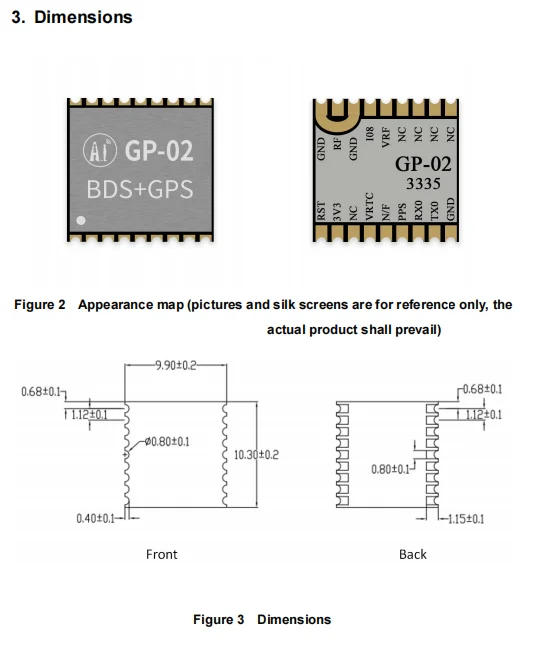

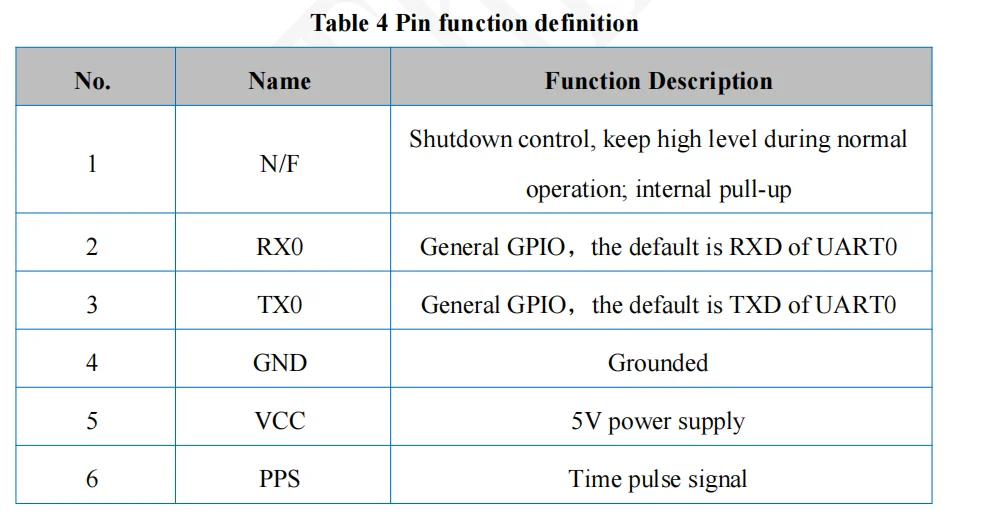

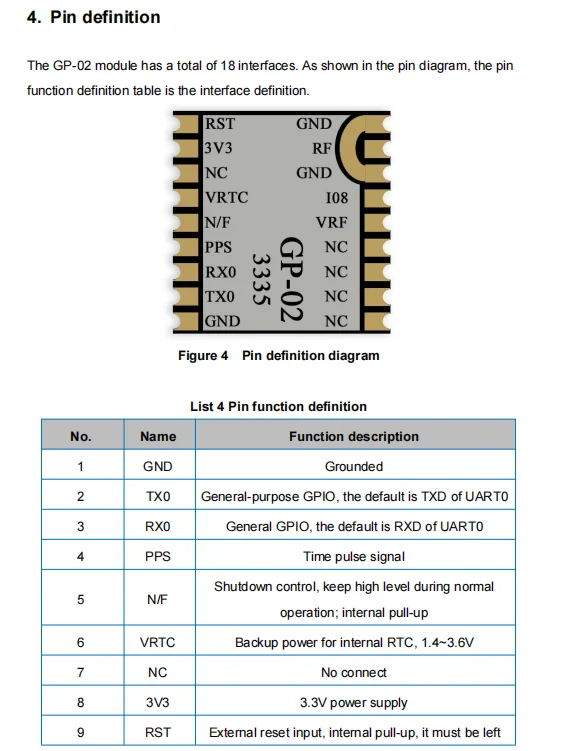

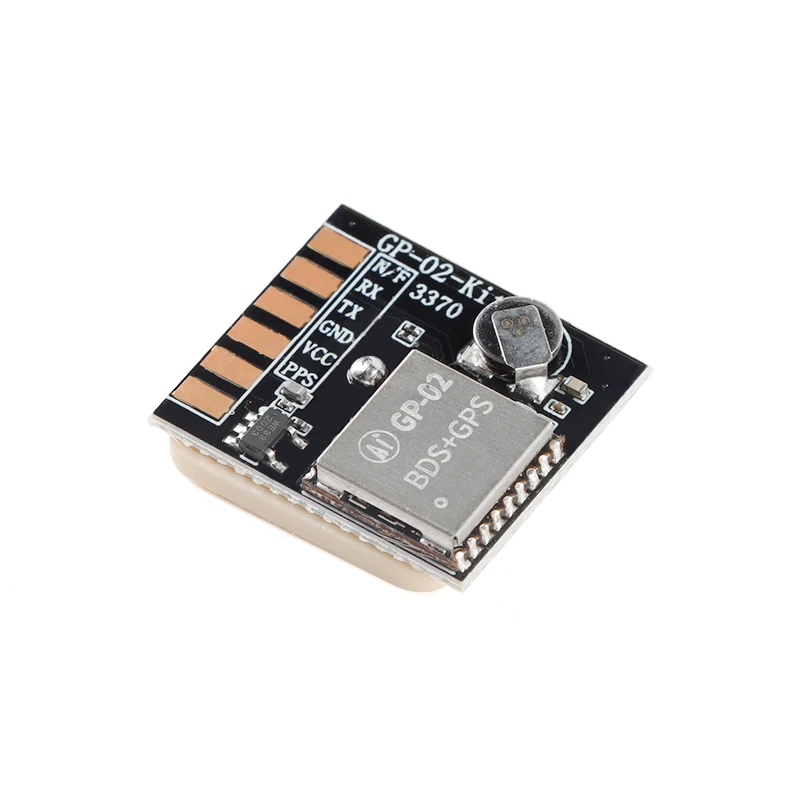

Il modulo GP-02 dispone di un totale di 6 interfacce. Come mostrato nel diagramma dei pin, la funzione dei pin
La tabella delle definizioni è la definizione dell’interfaccia.

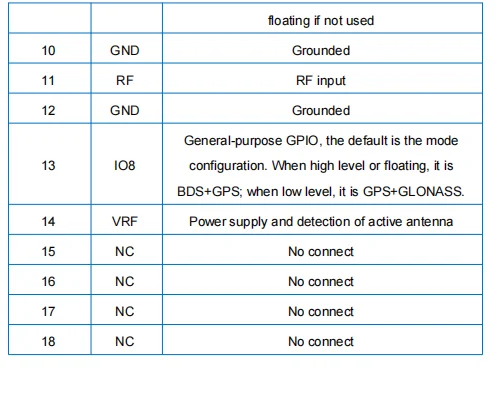

6. Linee guida per il design

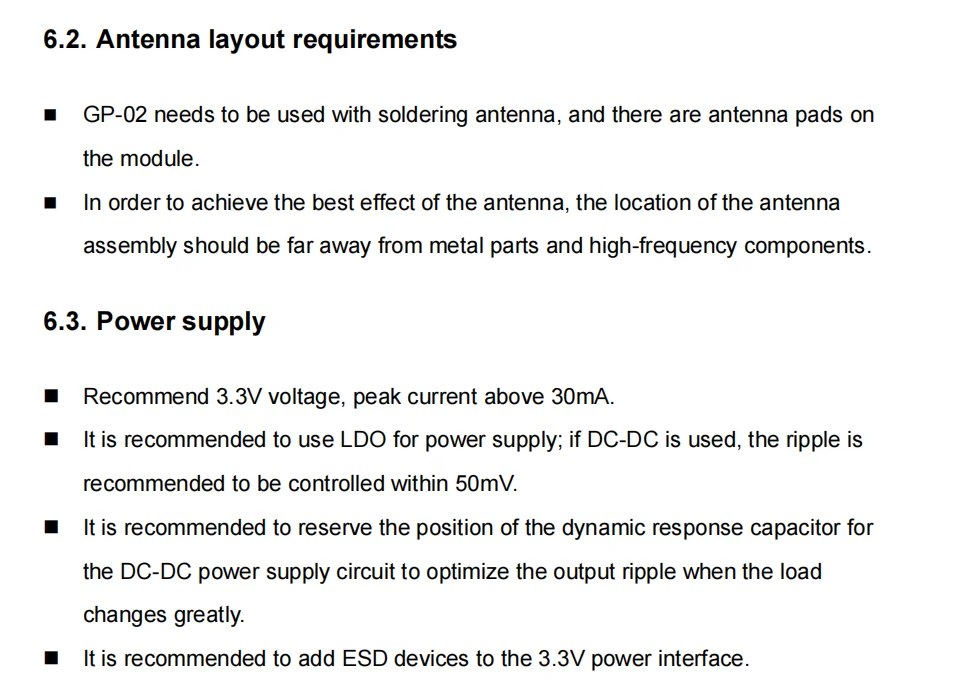

6.1. alimentazione elettrica
La tensione consigliata è 5V.
6.2. Utilizzo dei GPIO

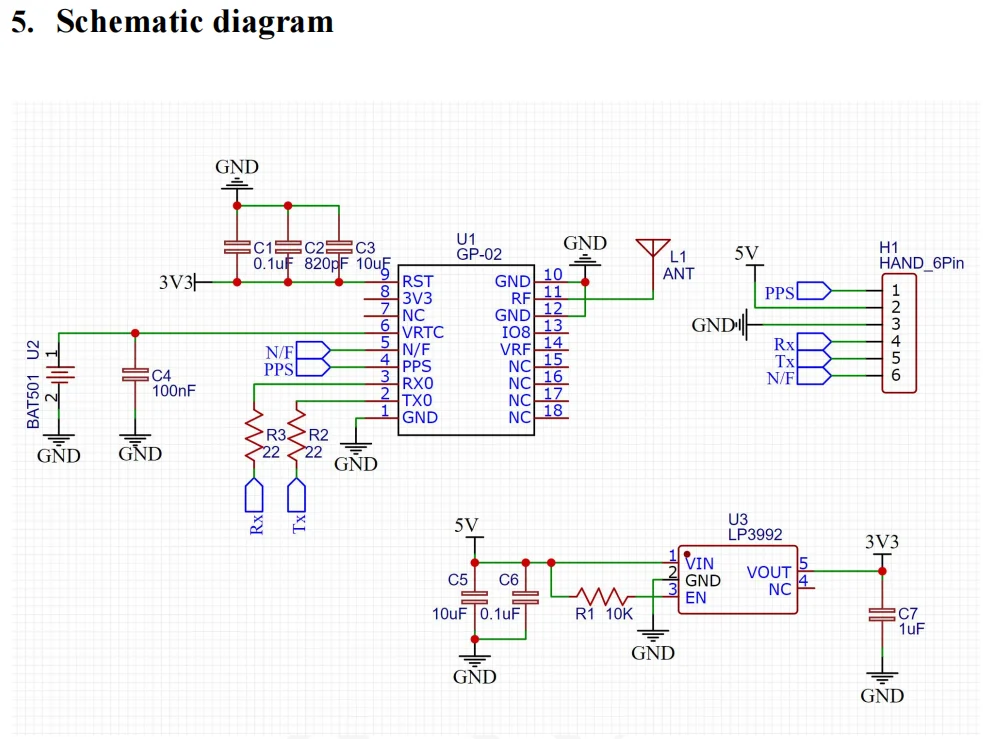

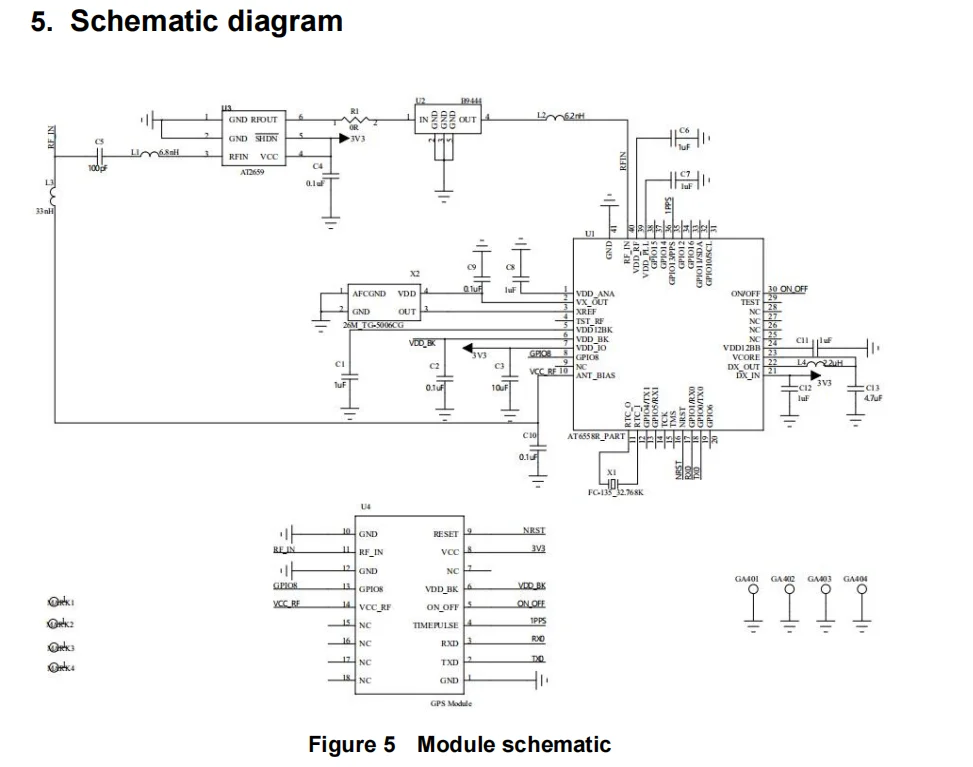

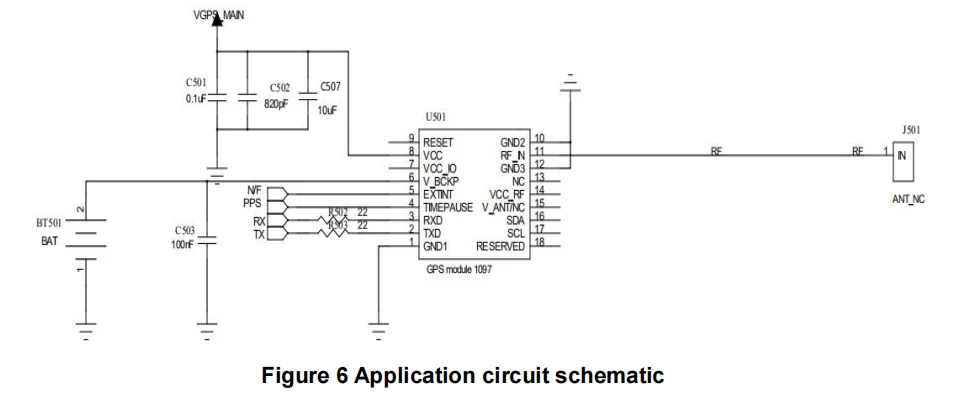

La scheda di sviluppo è collegata all’interfaccia di comunicazione RX per accedere ai 22Ω di
il TX, e ha continuato a precipitare

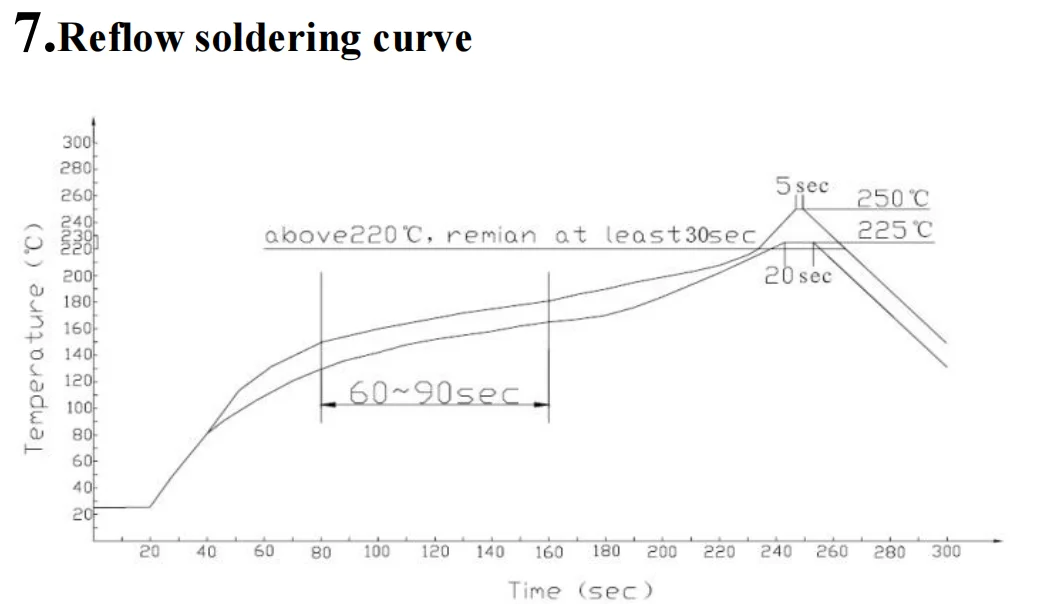

Figura 6 Curva di saldatura a rifusione
Avviso
Regola il tempo di bilanciamento per garantire la razionalizzazione del gas quando la pasta saldante si scioglie.
ci sono troppi spazi vuoti sul PCB, il tempo di equilibratura può essere aumentato.
Considerando che il prodotto viene posizionato a lungo nell’area di saldatura (la temperatura è
sopra i 180°C), per evitare danni ai componenti e alla piastra inferiore, il
Il tempo di posizionamento dovrebbe essere ridotto il più possibile.
Caratteristiche importanti della curva:
Velocità di aumento = 1
～
4°C /sec, 25°C a 150°C
～
4°C /sec, 25°C a 150°C
Temperatura media di preriscaldamento = 140°C – 150°C, 60 sec
～
90 secondi
～
90 secondi
Fluttuazione della temperatura = da 225°C a 250°C, circa 30 secondi
Velocità di discesa=2
～
6°C/sec, fino a 183°C, circa 15 sec
～
6°C/sec, fino a 183°C, circa 15 sec
Tempo totale = circa 300 secondi
8. Informazioni sul Confezionamento
L’imballaggio del kit GP-02 prevede l’inserimento in una busta antistatica con imbottitura in cotone perlato.
9. Modelli correlati
