GPS Glonass Galileo modulo GNSS NEO-M8N posizionamento di navigazione 51 microcontrollore STM32 Patch Antenna in ceramica controllo di volo

Panoramica del prodotto

Parametro caratteristico

• Il modulo adotta il modulo U-BLOX NEO-6M, che è compatto e offre prestazioni eccellenti.

• L’aggiunta di un circuito di amplificazione al modulo è utile per le antenne ceramiche passive per cercare rapidamente i satelliti.(La versione MINI non ha antenna integrata)

• Il modulo può impostare vari parametri tramite la porta seriale e può essere salvato in EEPROM, rendendolo comodo da usare.

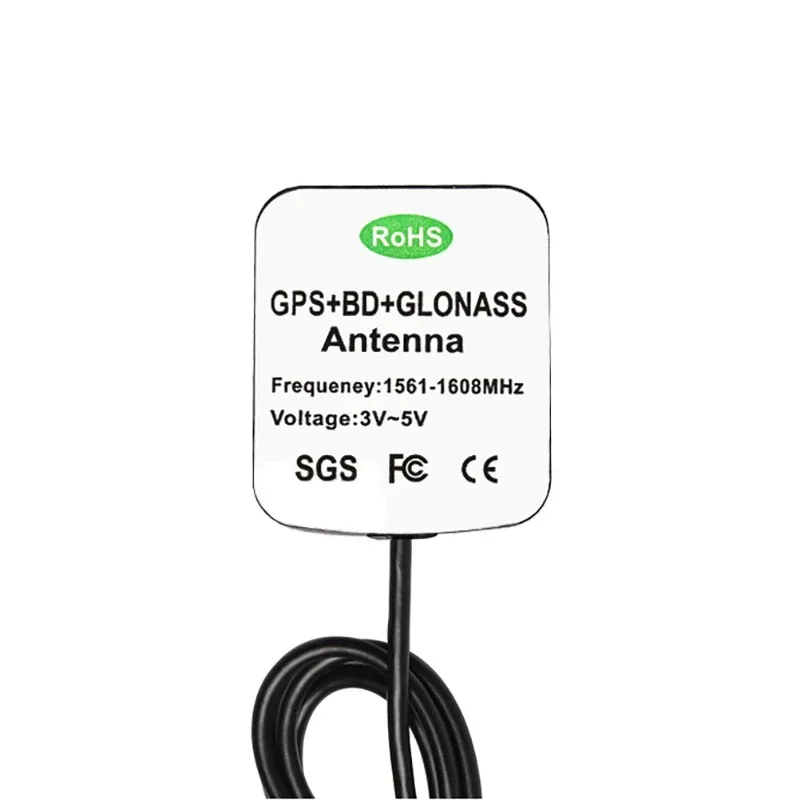

• Il modulo è dotato di un’interfaccia SMA, che può collegare varie antenne attive e ha una forte adattabilità.

• Inoltre, la versione Mini è dotata di un’interfaccia IPEX, che può connettersi all’antenna ceramica attiva di piccole dimensioni del nostro negozio.

• Il modulo è compatibile con i livelli da 3,3 V/5 V, facilitando il collegamento a vari sistemi microcontrollori.

• Il modulo ha una propria batteria di backup ricaricabile, che può mantenere i dati delle effemeridi 1 in caso di interruzione di corrente.

Nota 1: dopo aver scollegato l’alimentazione principale, la batteria di backup può mantenere la memorizzazione dei dati delle effemeridi GPS per circa mezz’ora per supportare l’avvio a caldo o l’avvio a caldo, in modo da ottenere un posizionamento rapido.

Parametri

• Il Baud predefinito di questo modulo è 9600;

• Tensione di alimentazione 3,3 V-5 V (può essere collegata direttamente all’alimentatore da 5 V o 3,3 V, tensione di funzionamento del nucleo 3,3 V);

• Può essere collegato direttamente al microcontrollore IO da 3,3 V o 5 V per la comunicazione;

Descrizione della spilla

• VCC: alimentazione (3,3 V~5,0 V)

• GND: messa a terra

• TXD: pin di invio della porta seriale del modulo (livello TTL, non è possibile connettersi direttamente al livello RS232!), può connettersi al microcontrollore

• RXD: pin di ricezione della porta seriale del modulo (livello TTL, non può connettersi direttamente al livello RS232!), può essere collegato al microcontrollore

• PPS: pin di uscita degli impulsi dell’orologio

Tra questi, il pin PPS è collegato anche all’indicatore luminoso di stato integrato nel modulo: PPS, che è collegato all’UBLOX NEO-6M

La porta TIMEPULSE del modulo, le cui caratteristiche di uscita possono essere programmate.Indicatore luminoso PPS (ovveroPerno PPS),

In condizioni predefinite (senza impostazioni del programma), ci sono due stati:

1.La luce costante indica che il modulo ha iniziato a funzionare ma non ha ancora raggiunto il posizionamento.

2.Il lampeggio (100 ms spento, 900 ms attivato) indica che il modulo è stato posizionato correttamente.

In questo modo, attraverso l’indicatore luminoso PPS, possiamo facilmente determinare lo stato attuale del modulo, rendendolo comodo da usare per tutti.
