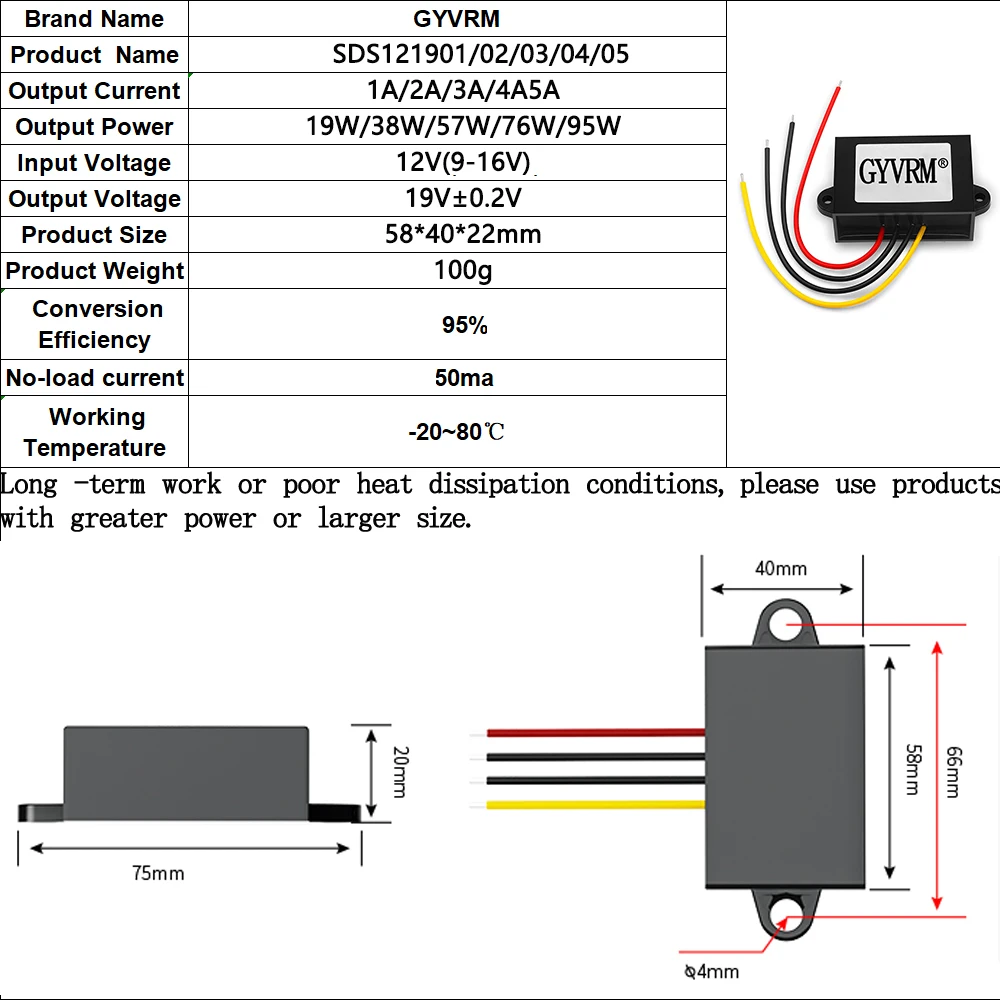

Parametri del prodotto

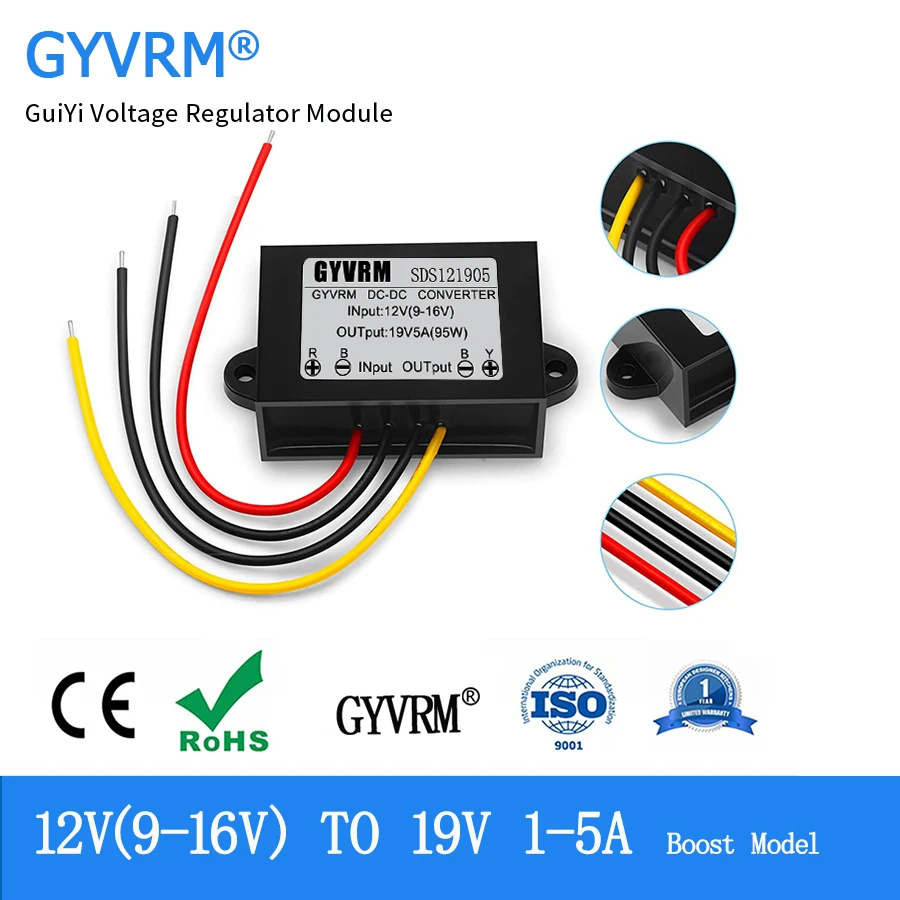

Modello boost DC-DC da 12 V a 19 V 1-5 A
Istruzioni

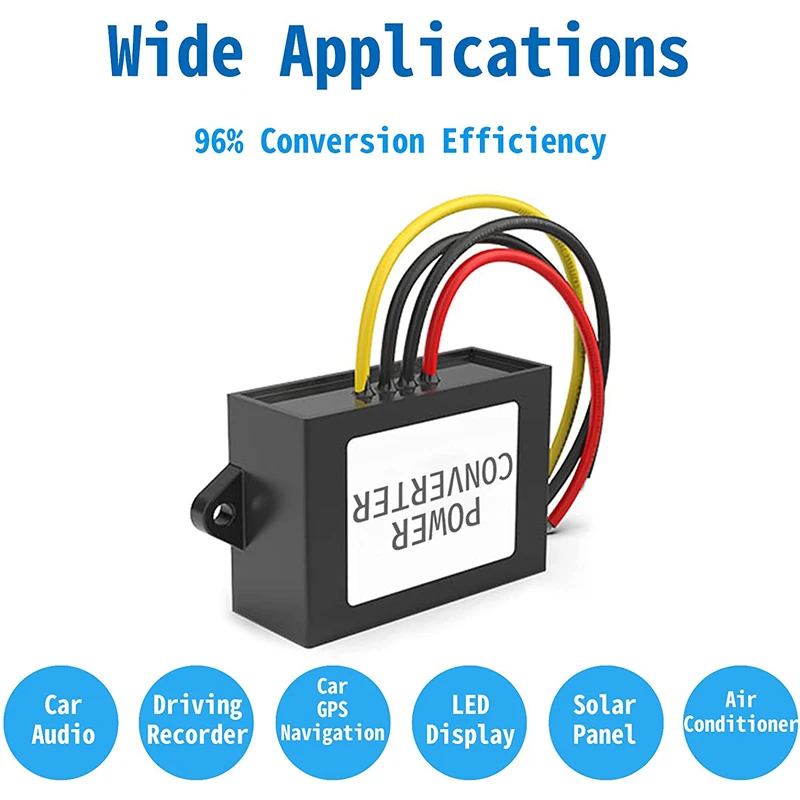

Applicazioni
Ampia gamma di applicazioni:
Controllo dell’automazione industriale.Apparecchiature per la ricerca, illuminazione a LED, apparecchiature di controllo industriale, apparecchiature per auto, apparecchiature elettriche, apparecchiature per strumentazione, apparecchiature mediche, purificatore vuoto per refrigerazione,
Frigorifero elettronico, display a cristalli liquidi, display a LED, prodotto audiovisivo, telaio di computer importato di sicurezza, prodotti digitali e vari strumenti e altri campi.
Controllo dell’automazione industriale.Apparecchiature per la ricerca, illuminazione a LED, apparecchiature di controllo industriale, apparecchiature per auto, apparecchiature elettriche, apparecchiature per strumentazione, apparecchiature mediche, purificatore vuoto per refrigerazione,
Frigorifero elettronico, display a cristalli liquidi, display a LED, prodotto audiovisivo, telaio di computer importato di sicurezza, prodotti digitali e vari strumenti e altri campi.
Manuale dell’utente
La tensione della batteria da 12 V (9-16 V) viene convertita in una tensione da 19 V CC.
Precauzioni (Incerte installazioni, contattare la nostra azienda prima dell’installazione)
!!!L’uso a lungo termine non può essere caricato completamente, ridurre la potenza o scegliere prodotti più potenti, migliore del 50% della potenza massima.
1.Assicurarsi che tutta la polarità sia corretta e che il convertitore di conversione anti-negativo (ad eccezione della protezione inversa del nastro di ingresso)
2.Assicurarsi che il cavo sia di rame puro, che i cavi di ingresso e di uscita non possano superare i 2 metri e l’uscita verrà rimossa di oltre 2 metri.La tensione verrà riflessa.Se la linea è estesa, è necessario aumentare il diametro della linea in base al multiplo corrispondente.
3.Il cavo deve essere collegato alla filettatura, fare riferimento alla dimensione del diametro del filo e collegarlo saldamente.
4.Il terminale di ingresso è necessario per collegare il fusibile o l’interruttore pneumatico ed è necessario selezionare il fusibile o l’interruttore corrispondente] (eccetto il fusibile della cinghia di ingresso)
5.Assicurarsi che la capacità della batteria sia sufficientemente grande da fornire energia sufficiente.Se l’energia in ingresso non è sufficiente, la tensione verrà ridotta.
6.Assicurarsi che l’ambiente di installazione sia ben ventilato, in modo da non proteggere la protezione da sovratemperatura, limitare l’uscita di corrente
7.Non è possibile collegarsi direttamente a pannelli solari o turbine eoliche
8.I modelli non caricati non possono essere caricati con batterie e batterie al litio
9.Quando si collega il test di ingresso con l’alimentazione CC, l’ingresso non deve superare l’intervallo di tensione della batteria e nessuna protezione da sovratensione (può essere personalizzata).
Passo di installazione (quattro linee o quattro/cinque terminali)
1.Spegnere tutti gli alimentatori e gli interruttori di carico
2.Prima del cablaggio prestare attenzione a tutti i poli positivo e negativo
3.Connessione (OUTPUT-) al caricamento negativo, connessione (OUTPUT +) al caricamento positivo
4.Collegare il fusibile o l’interruttore dell’aria all’ingresso (Ingresso +) del cavo positivo, quindi collegare (Ingresso +) al positivo della batteria, collegare (Ingresso-) all’elettrodo negativo della batteria
5.Assicurarsi che tutte le connessioni positive e negative siano corrette (non invertire, invertire il convertitore burnback), accendere l’alimentazione e l’interruttore di carico
(Nota: se la porta ACC è collegata, collegare l’ACC all’interruttore di accensione: se non è necessario utilizzare la funzione ACC, collegare l’ACC alla batteria (ingresso +) “positiva).
risoluzione dei problemi
1.Nessuna tensione in uscita, controllare se tutte le linee sono collegate saldamente, la batteria è sufficiente, se il fusibile è acceso.
2. Emetti la tensione, controlla se la corrente di avvio del carico è troppo grande, la ventilazione è buona, se l’involucro esterno è riscaldato, se il cavo e la filettatura sono selezionati e installati, se è inferiore a 2 metri e se la batteria in ingresso ha energia sufficiente.
