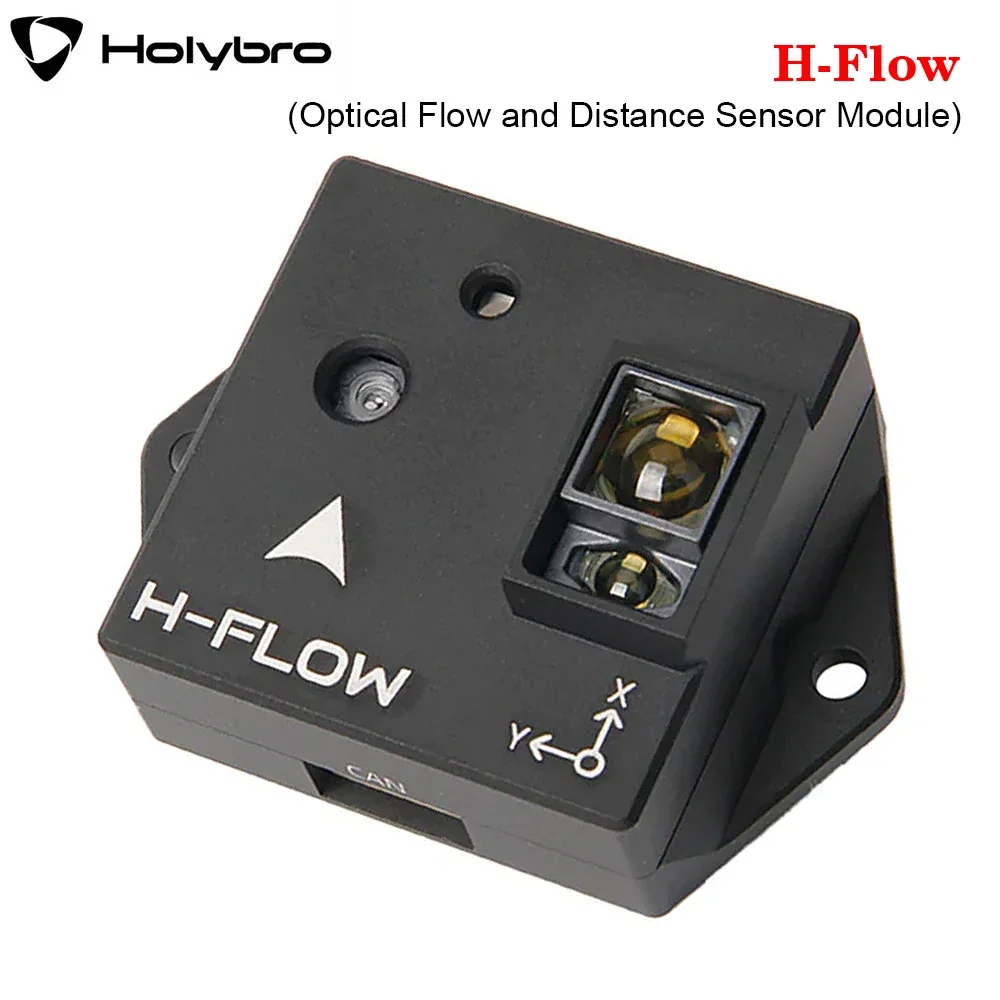

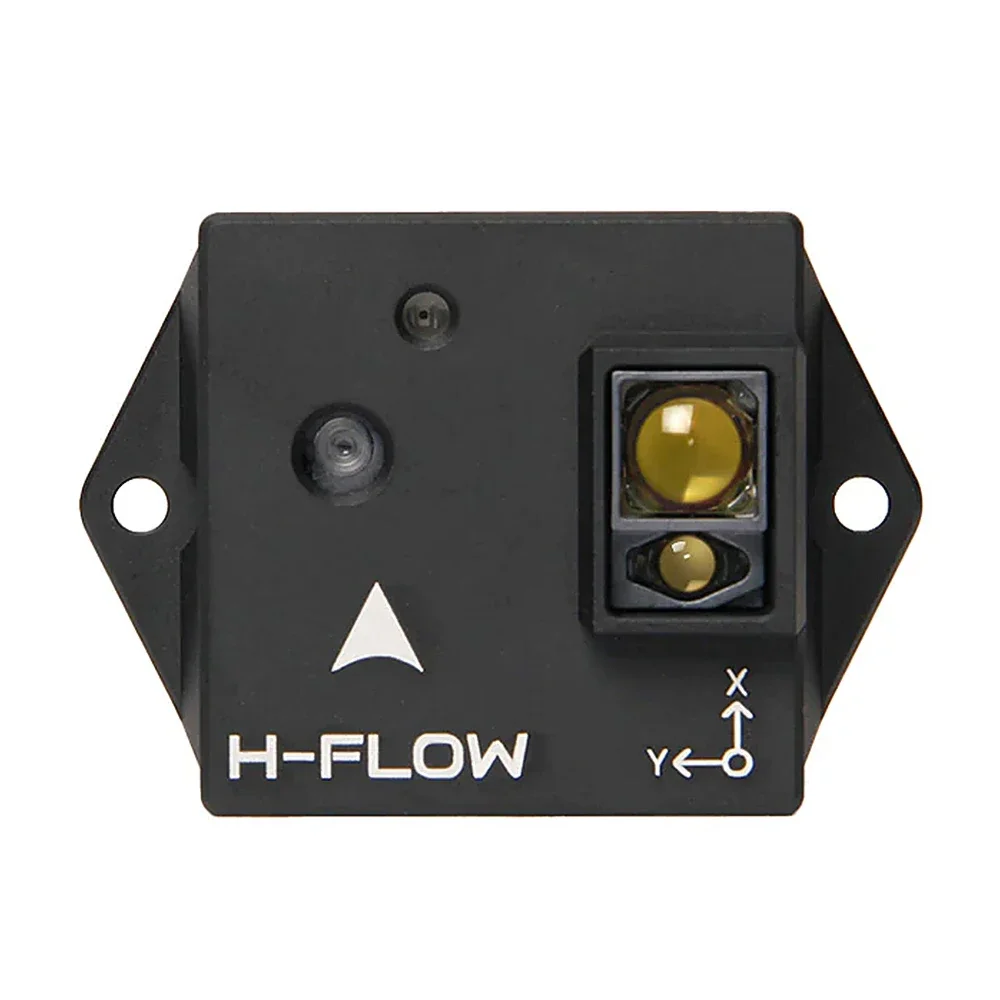

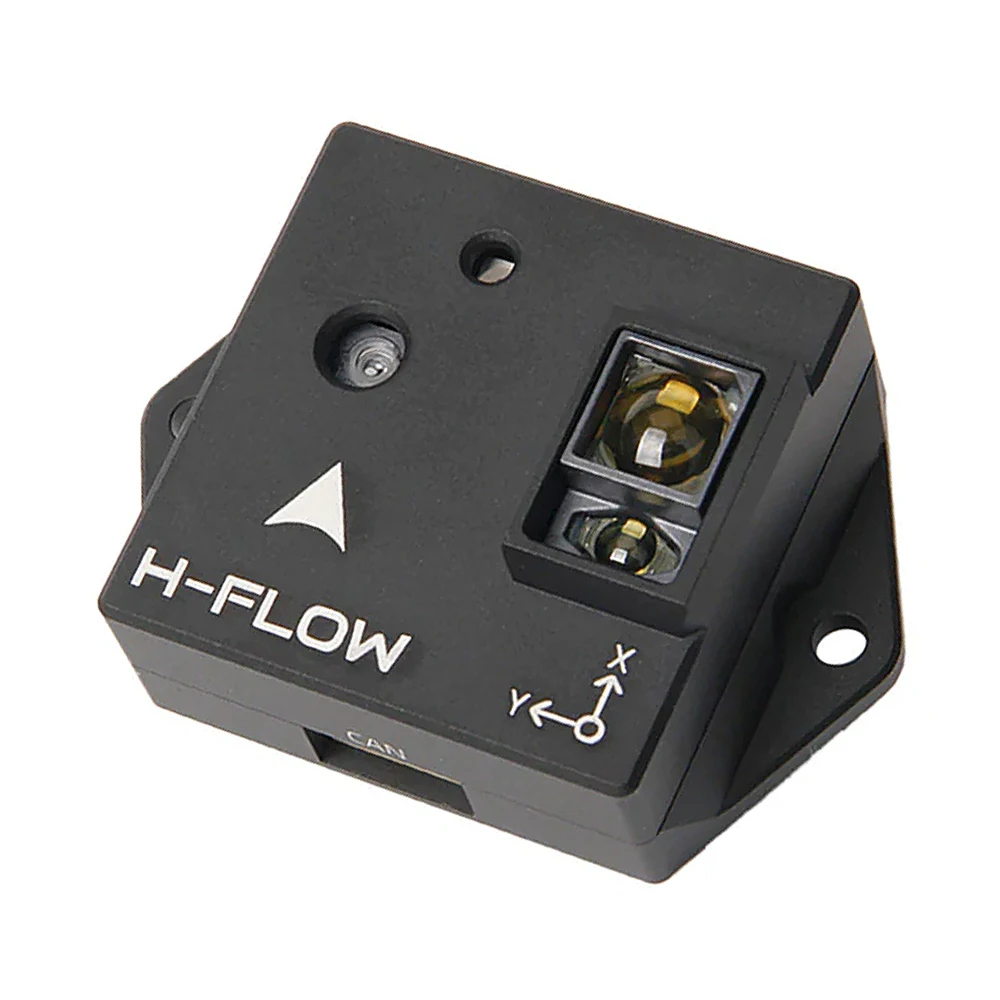

Holybro H-Flow (Modulo Sensore di Flusso Ottico e Distanza) ICM42688P Protocollo DroneCAN per Droni FPV Freestyle RC

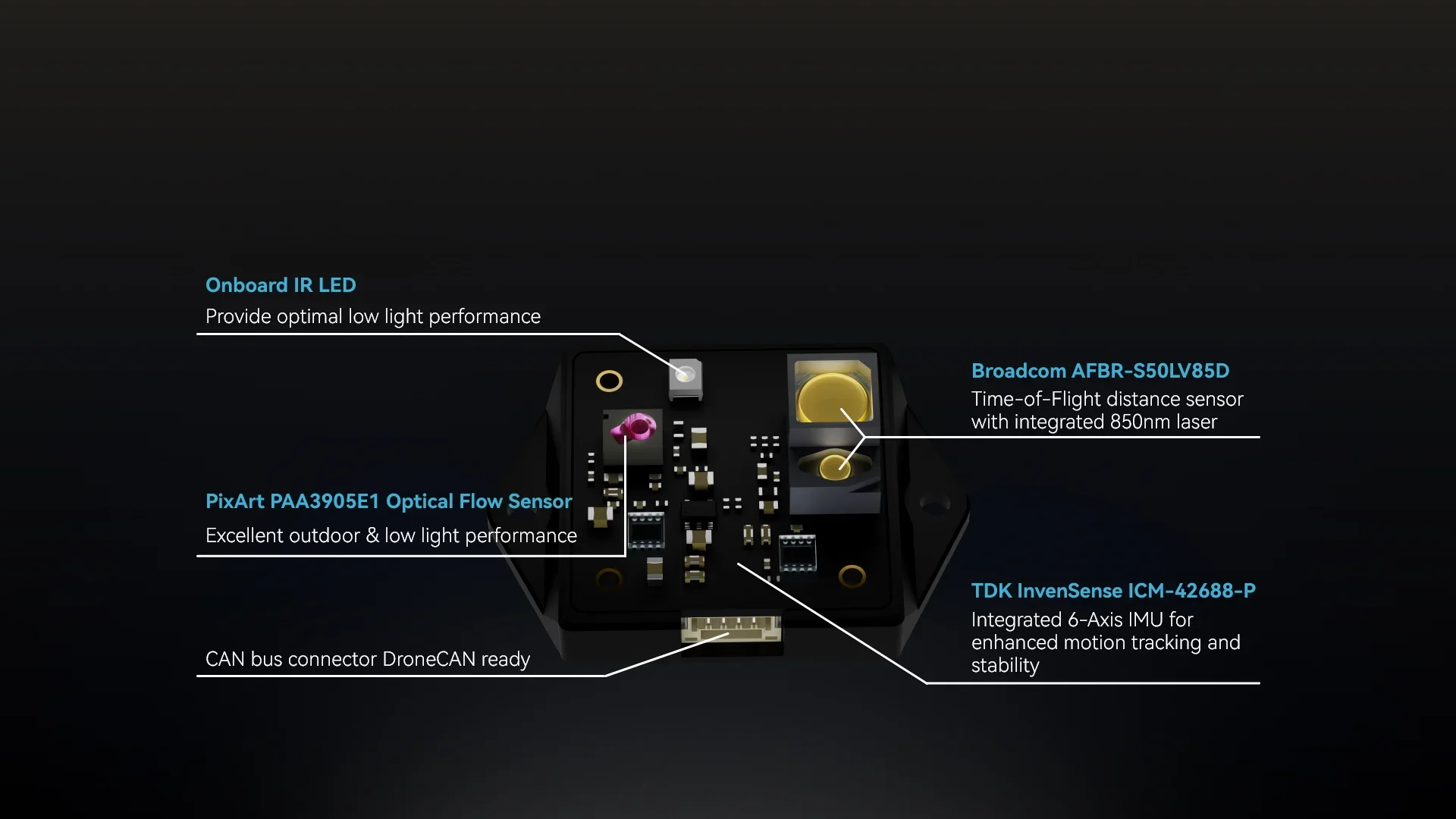

• Il Holybro H-Flow è un dispositivo compatto o Flusso ottico e sensore di distanza Modulo che combina un sensore di flusso ottico PixArt PAA3905E1, un sensore di distanza Broadcom AFBR-S50LV85D e un IMU a 6 assi InvenSense ICM-42688-P.Questo design tutto in uno semplifica l’installazione, mentre il LED a infrarossi integrato migliora la visibilità in condizioni di scarsa illuminazione.
• L’H-Flow è dotato di un connettore CAN a 4 pin standard Pixhawk, garantendo un’integrazione perfetta con controller compatibili con Pixhawk tramite la porta CAN.Utilizzando il protocollo DroneCAN, offre una trasmissione dati affidabile e ad alta velocità tra il sensore e il controller di volo.

Caratteristica

• Modulo Integrato di Flusso Ottico e Telemetro
• Sensore di flusso ottico PixArt per un tracciamento accurato del movimento
• Sensore ToF Broadcom per una misurazione precisa della distanza
• LED a infrarossi per prestazioni ottiche in condizioni di scarsa illuminazione
• Protocollo DroneCAN

• Sensore di flusso ottico PixArt PAA3905E1
  • Tracce in condizioni di scarsa illuminazione di >5 lux
  • Angolo di visione effettivo fino a 42°
  • Ampio raggio di lavoro da 80 mm fino a 30 m
  • Fino a 7,4 rad/s
  • LED IR da 40 mW integrato sulla scheda per un funzionamento migliorato in condizioni di scarsa illuminazione
• Sensore di Distanza Time-of-Flight Broadcom AFBR-S50LV85D
  • Sorgente luminosa laser integrata da 850 nm
  • Campo visivo (FoV) di 12,4° x6,2° con 32 pixel
  • Portata tipica di rilevamento della distanza fino a 30 m
  • Funzionamento con luce ambientale fino a 200k Lux
  • Funziona bene su tutte le condizioni di superficie
  • Trave del trasmettitore di 2° x2° illuminare tra 1 e 3 pixel
• InvenSense ICM-42688-P IMU a 6 assi
• Microcontrollore STM32F412CEU6

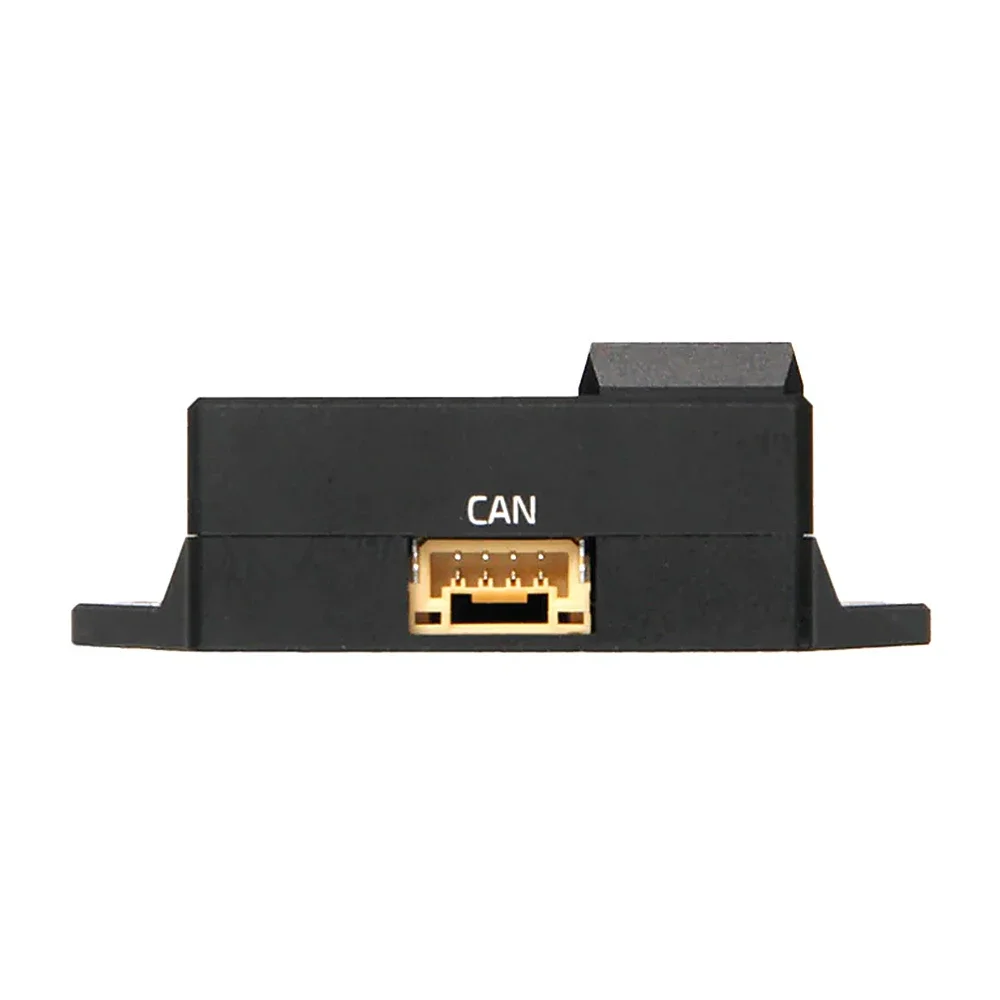

• Connettore CAN Standard Pixhawk (4 Pin JST GH)
• Fattore di Forma Compatto
• Terminazione CAN Controllata da Software

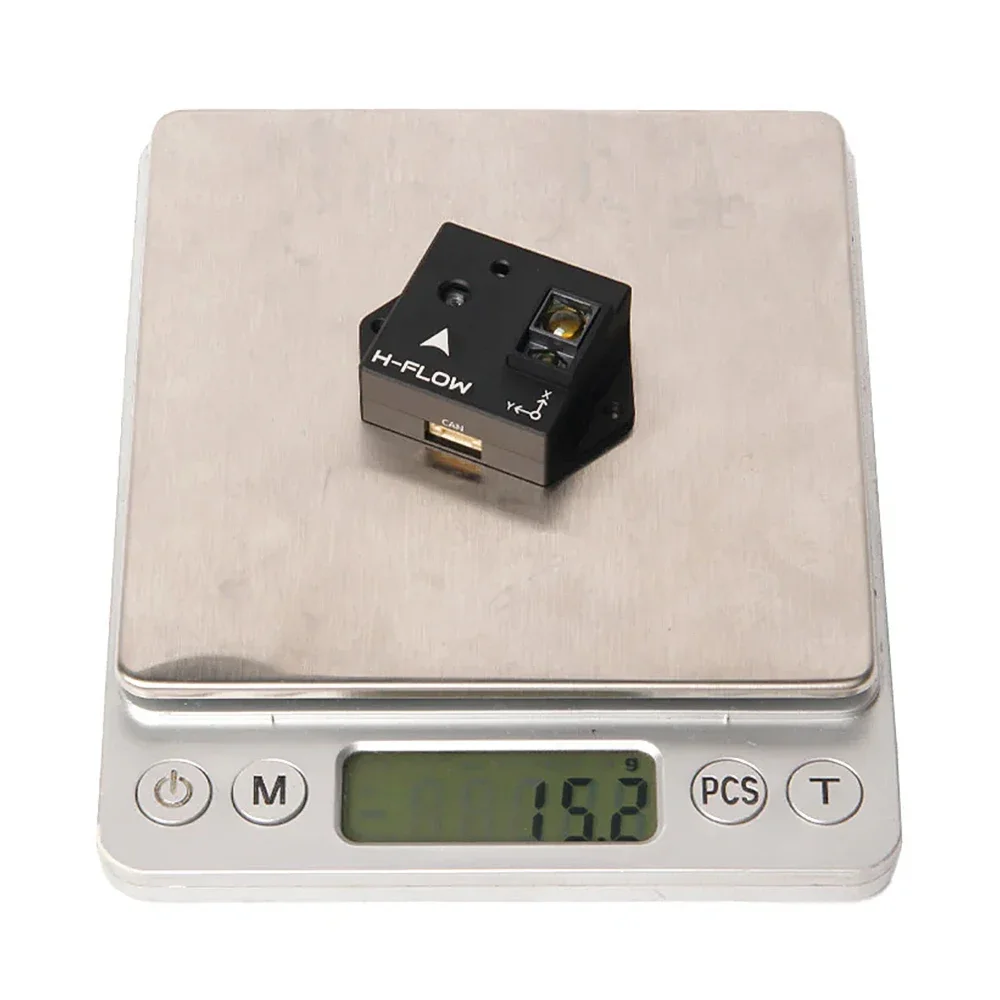

• Peso: 15,2 g (3,5 g senza involucro)

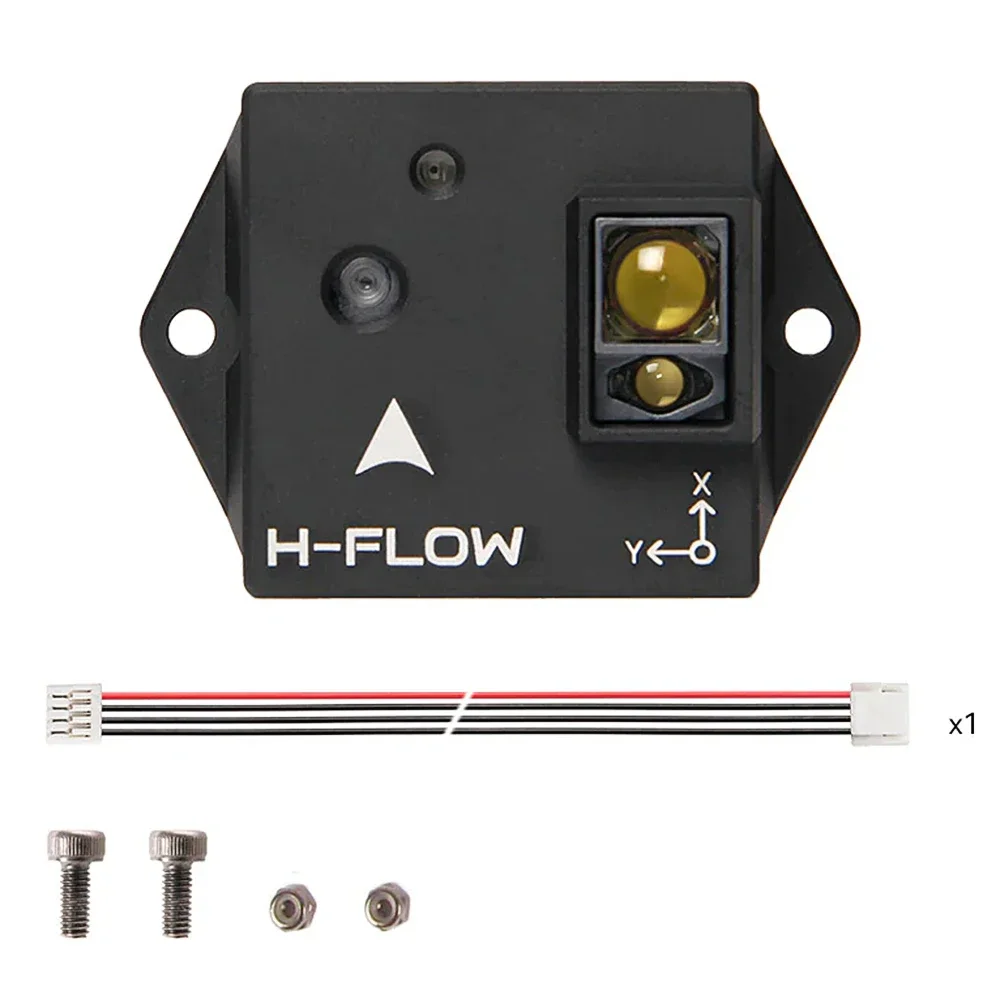

• 1 flusso H
• Cavo GH a 4 pin
• 2x Viti M2.5
• 2x Dadi Esagonali Autobloccanti in Nylon M2.5

• Con custodia

Solo PCB
