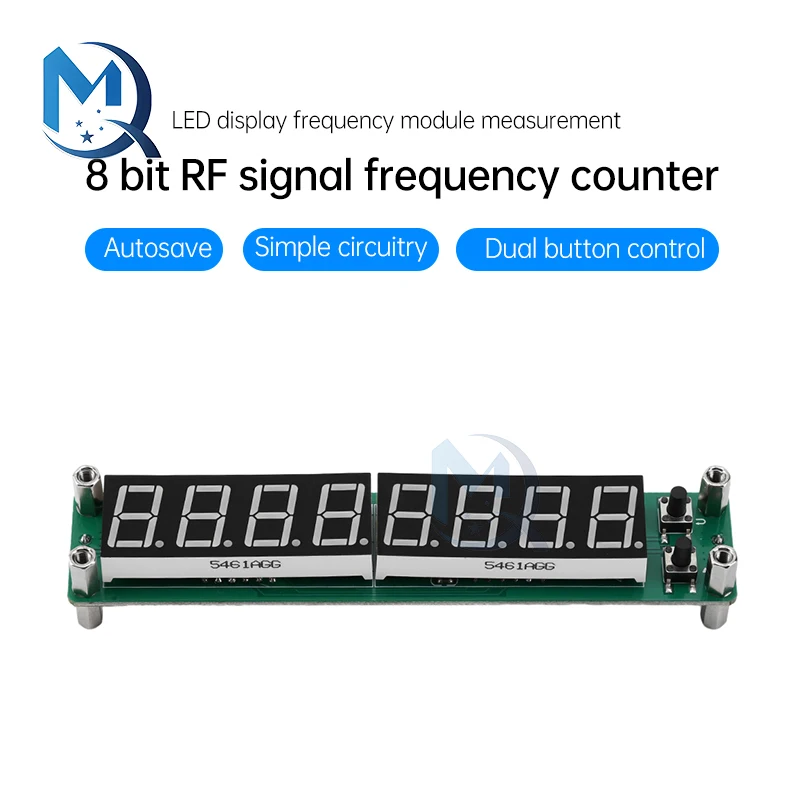

Caratteristiche:
1. Questo è un misuratore di frequenza da 1.2GHz e tutte le impostazioni vengono automaticamente conservate e possono essere chiamate direttamente in fase di avvio.
2. Il riferimento della frequenza adotta un oscillatore a cristallo controllato da tensione compensato dalla temperatura (2.5 ppm VC-TCXO).
3. Che adotta un metodo di controllo del cancello unico e un algoritmo di tempo preciso (modalità di interruzione non temporizzata).
4. Il tempo di aggiornamento del cancello (display) è opzionale a 0.01 secondi/0.1 secondi/1.0 secondi e il valore di frequenza viene visualizzato in tempo reale.

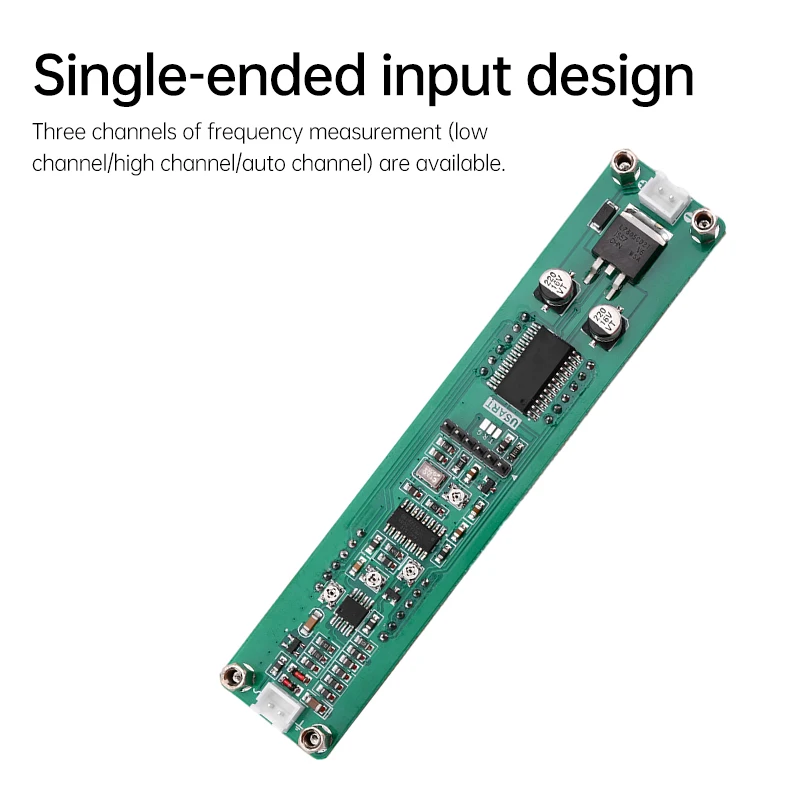

5. design di ingresso a estremità singola, con tre canali di misurazione della frequenza opzionali (canale basso/canale alto/canale automatico).
6. Il design a doppia frequenza intermedia, il valore di frequenza intermedia e la modalità addizione/sottrazione possono essere preimpostati separatamente.

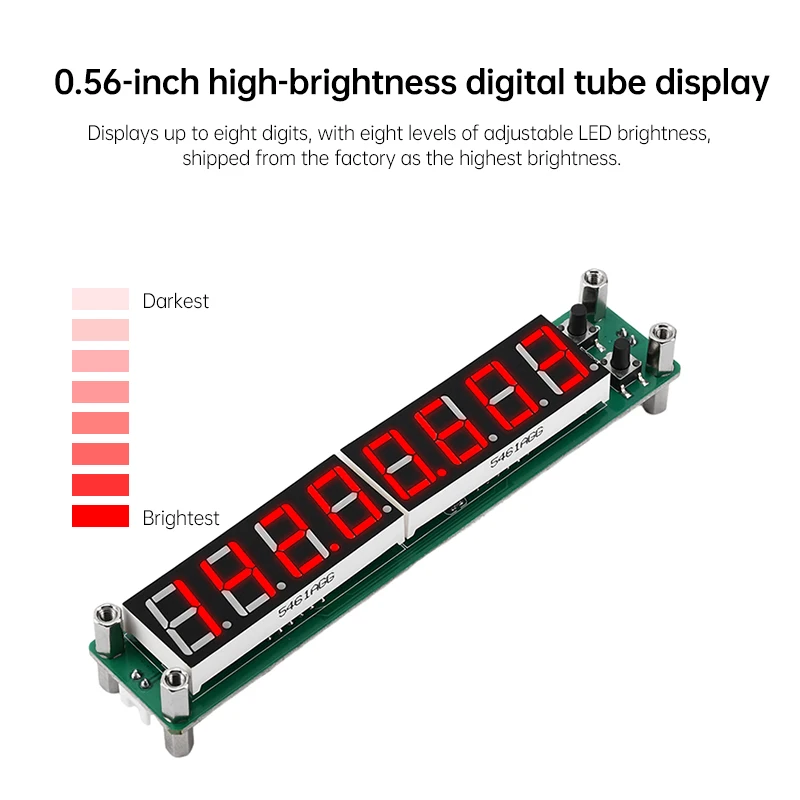

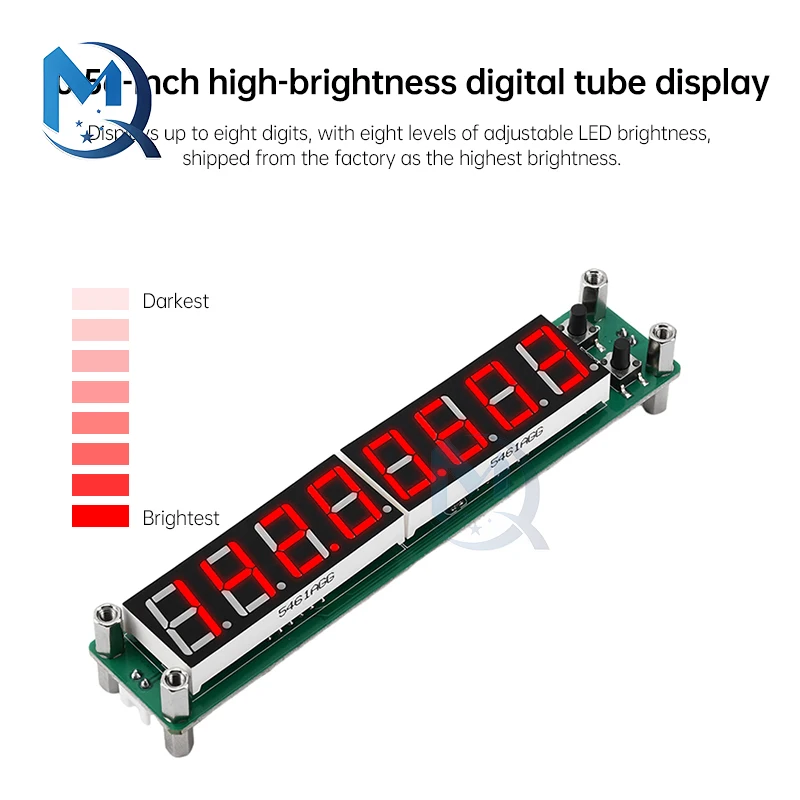

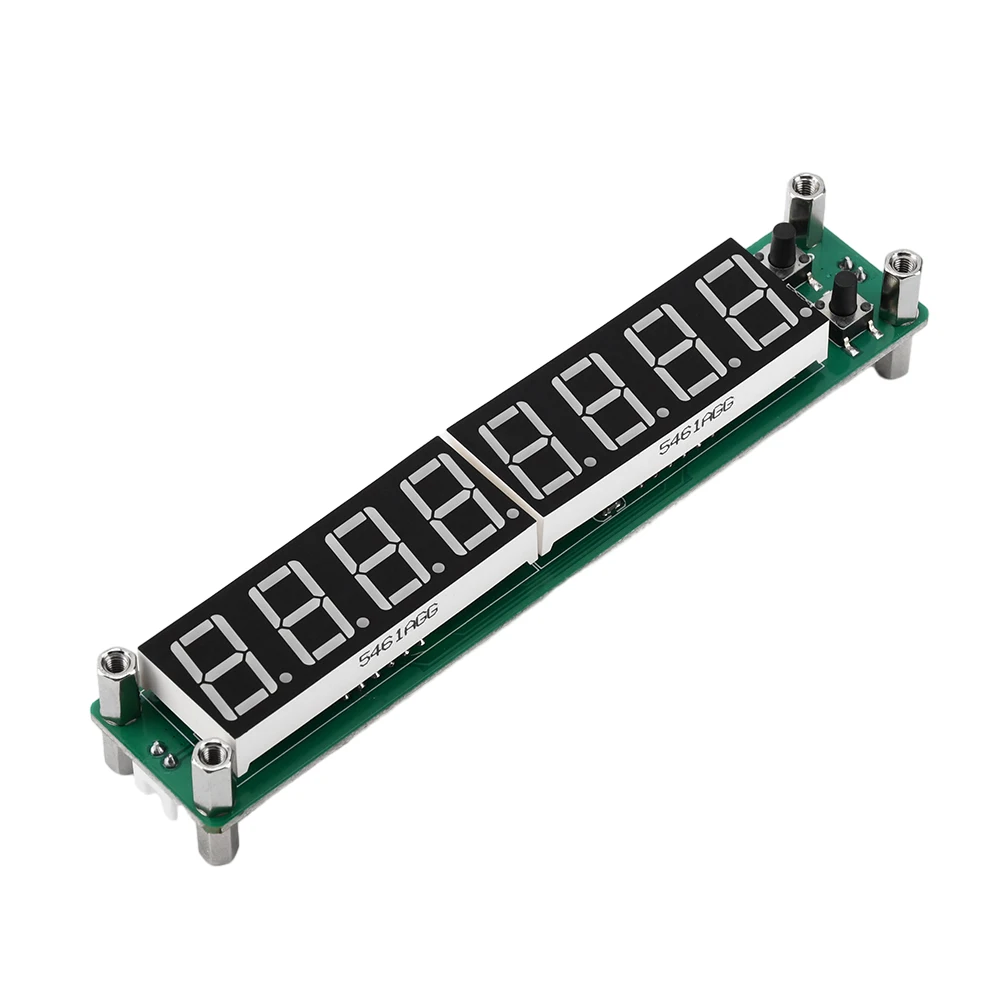

7. Adotta un display digitale ad alta luminosità da 0.56 pollici a otto cifre, con livelli di luminosità regolabili di otto livelli.
8. blanking automatico zero non valido, filtraggio del display del valore di frequenza non valido opzionale e tranciatura dell’ultima cifra opzionale.
9. Il circuito è semplice, la struttura è ragionevole, il controllo a doppio pulsante è facile da usare.
Parametro:
1. Tempo del cancello
* 0.01 secondi
* 0.10 secondi
* 1.0 secondo
2. Canale di misurazione (entrambi i canali alti e bassi hanno un’elevata resistenza)
* Canale basso
Intervallo di misurazione: 0.1 MHz ~ 60 MHz
Precisione di misurazione:
± 100Hz (at 0.01 secondo cancello)
± 10Hz (0.1 secondi al cancello)
± 1Hz (at cancello da 1.0 secondi)
Sensibilità a basso canale:
0.1 MHz ~ 10 MHz: migliore di 60mVPP
10 MHz ~ 60 MHz: migliore di 60mVPP
60 MHz ~ 75 MHz: non testato
* Canale alto (divisione a 64 frequenze)
Intervallo di misurazione: 20 MHz ~ 1.2 GHz
Precisione di misurazione: ± 6400Hz (a 0.01 secondi di tempo del cancello)
± 640Hz (0.1 secondi al cancello)
± 64Hz (at cancello da 1.0 secondi)
Alta sensibilità del canale:
20 MHz ~ 30 MHz: migliore di 100mVPP
30 MHz ~ 60 MHz: migliore di 50mVPP
60 MHz ~ 2.4GHz: non testato
* Canale automatico: seleziona automaticamente canali alti o bassi in base alla frequenza del segnale di ingresso, con una frequenza di riconoscimento di 60 MHz. Se l’ampiezza del segnale di ingresso superiore a 60 MHz non è sufficiente per selezionare automaticamente il canale alto, il canale alto dovrebbe essere selezionato manualmente per la misurazione della frequenza.
3. Impostazione della frequenza intermedia: progettazione indipendente a doppia frequenza intermedia, con un passo di regolazione della frequenza intermedia minimo di 100Hz e un intervallo di frequenza intermedia di 0 ~ 99.9999 MHz. Può essere impostato per aggiungere o togliere la modalità di frequenza intermedia.
Riferimento di frequenza 4.: utilizzo di un pacchetto 5032 oscillatore a cristallo controllato da tensione compensato da 13.000MHz (VC-TCXO) con una stabilità di frequenza di ± 2.5 ppm.
5. Tensione di lavoro: ingresso cc: DC 9V ~ 15V (con protezione inversa di polarità di potenza)
6. Corrente di lavoro: massimo 160 mA (condizioni di prova: gruppo di alimentazione DC12V;
7. Display cifre: display a LED a otto cifre, con un display massimo di otto cifre.
8. Display luminosità: la luminosità del LED a otto livelli può essere regolata e l’impostazione di fabbrica è la massima luminosità.

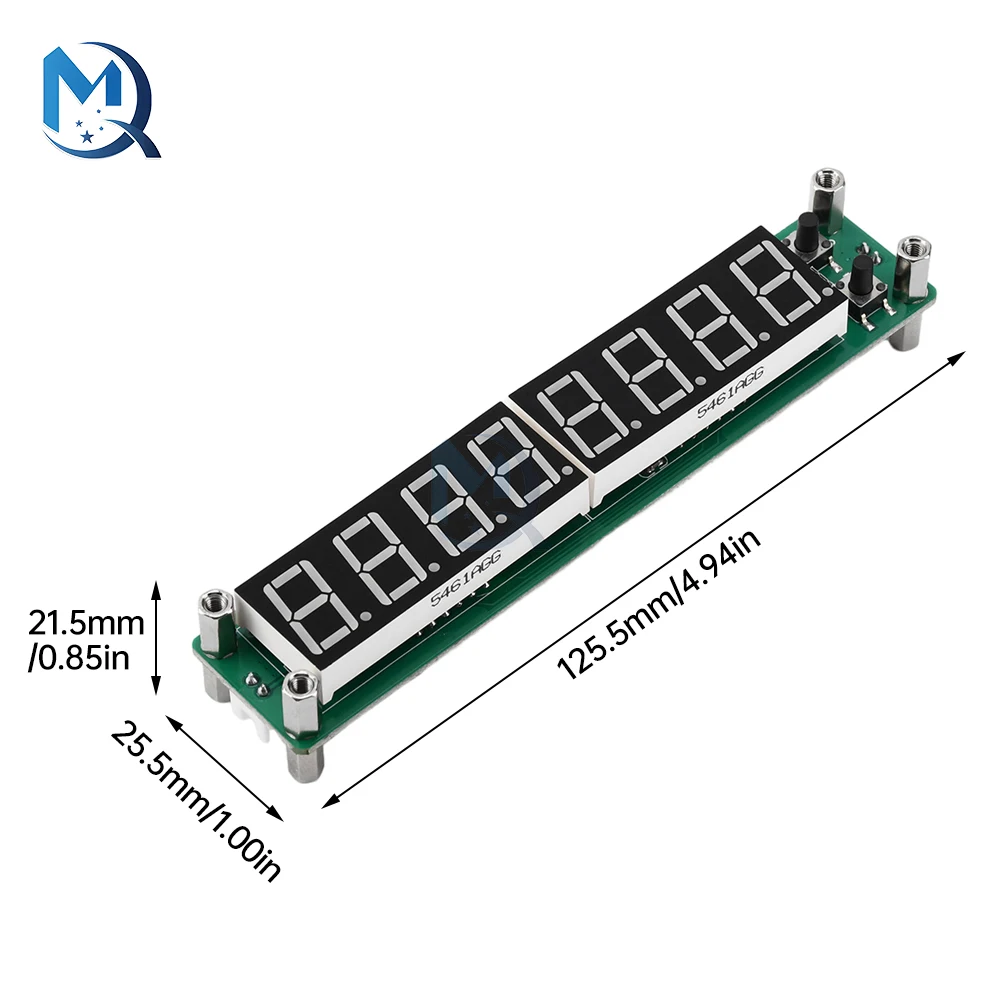

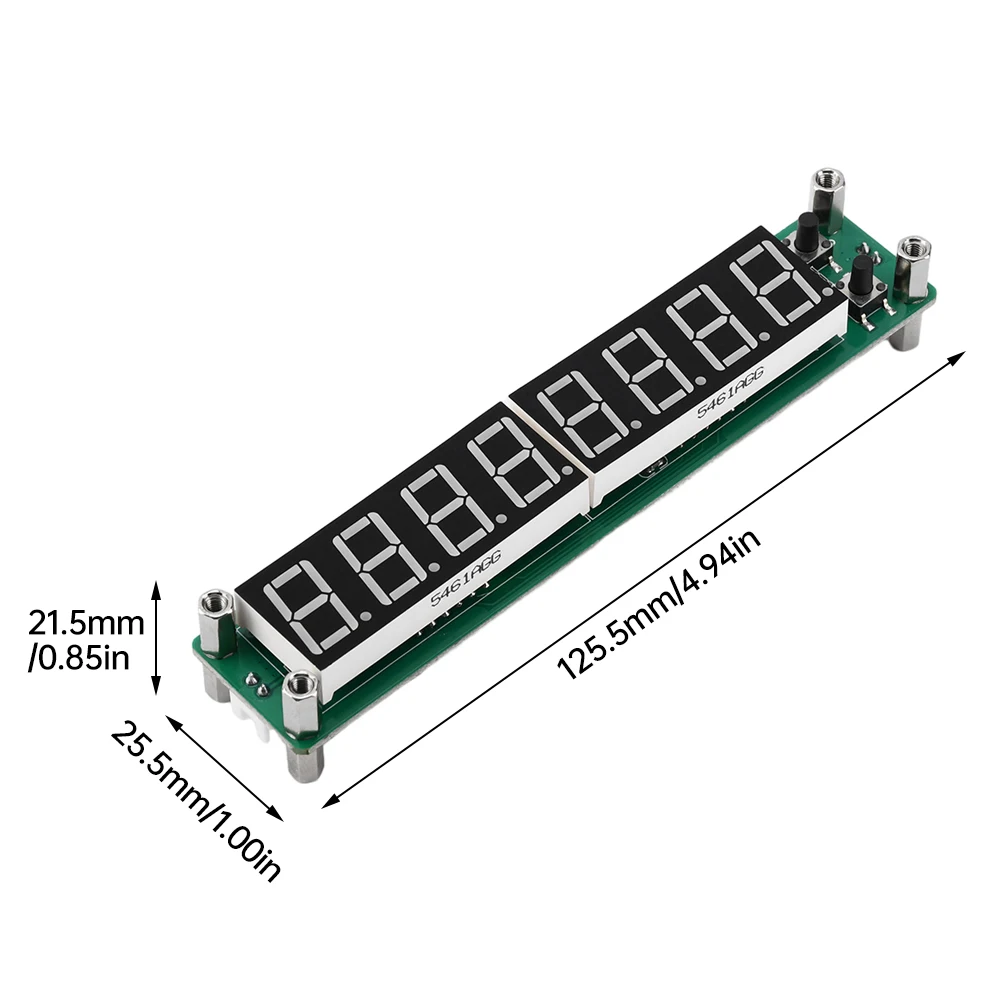

9. Dimensioni: lunghezza x larghezza x altezza: 125.5mm x 25.5mm x 21.5mm

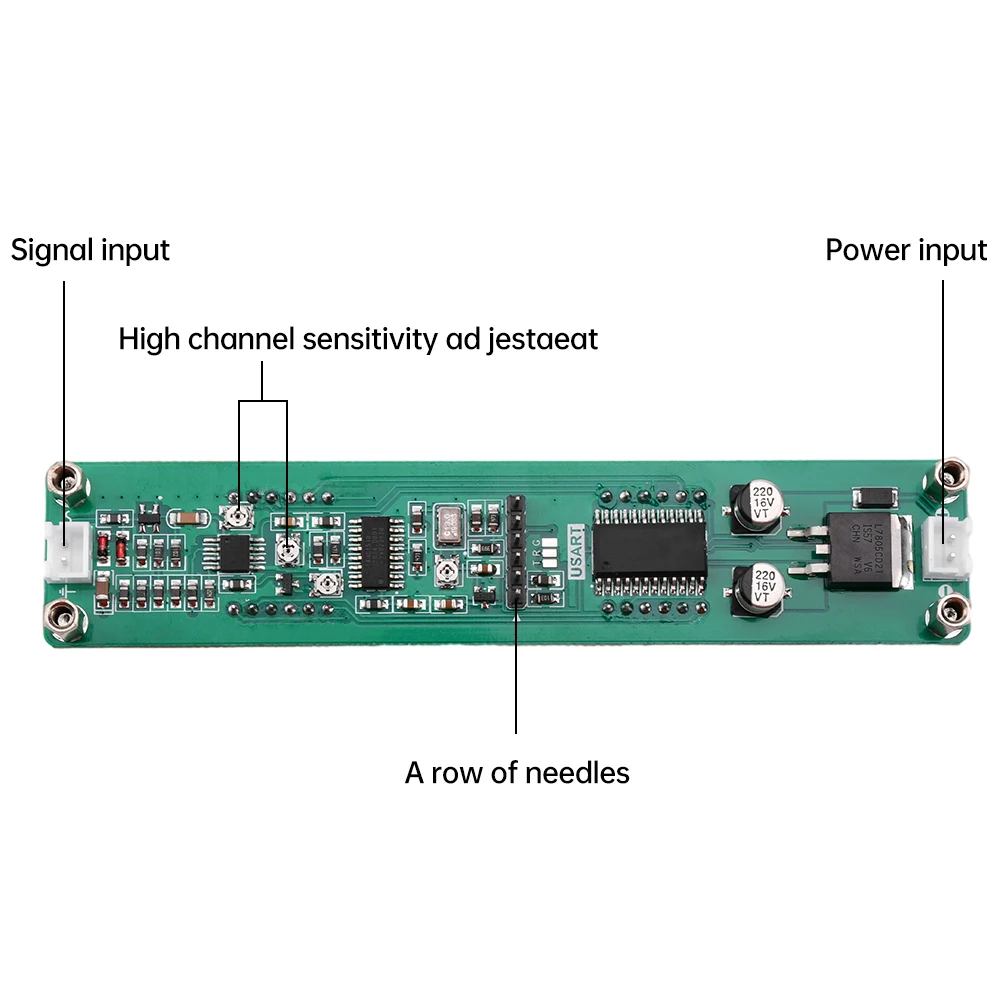

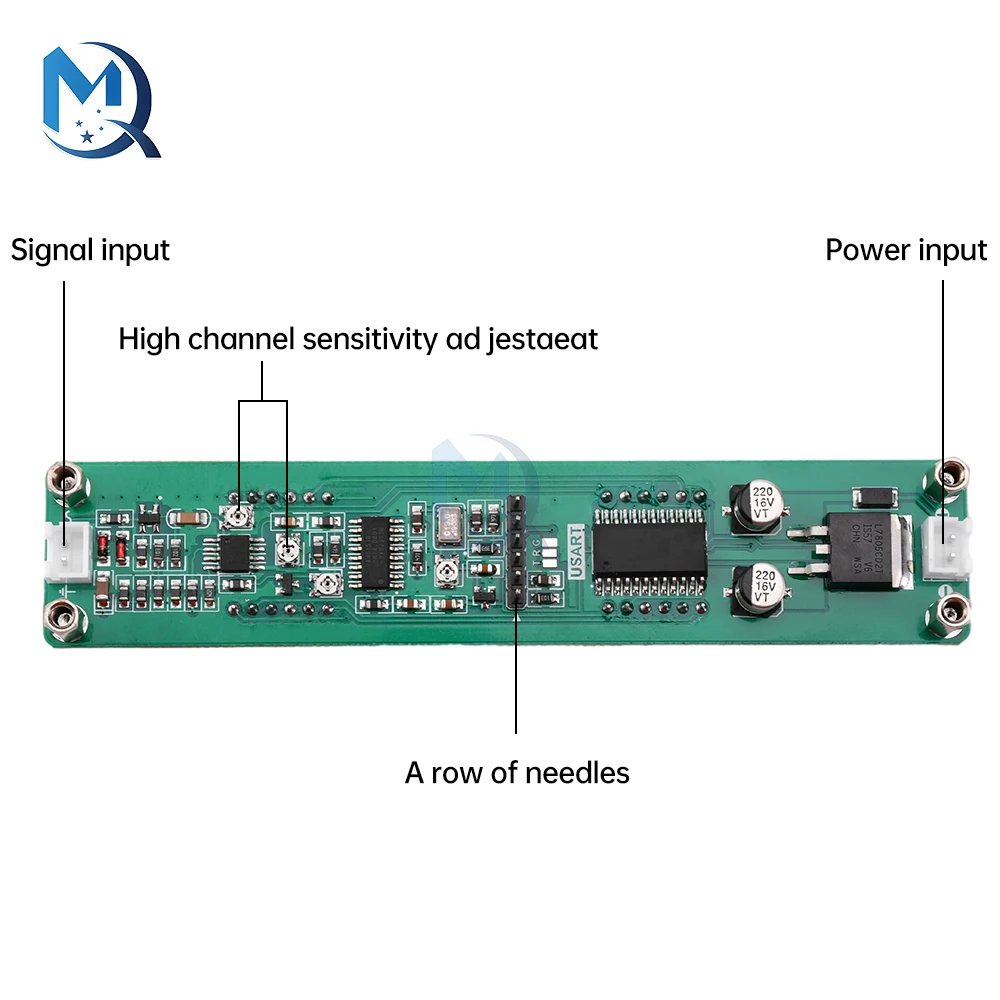

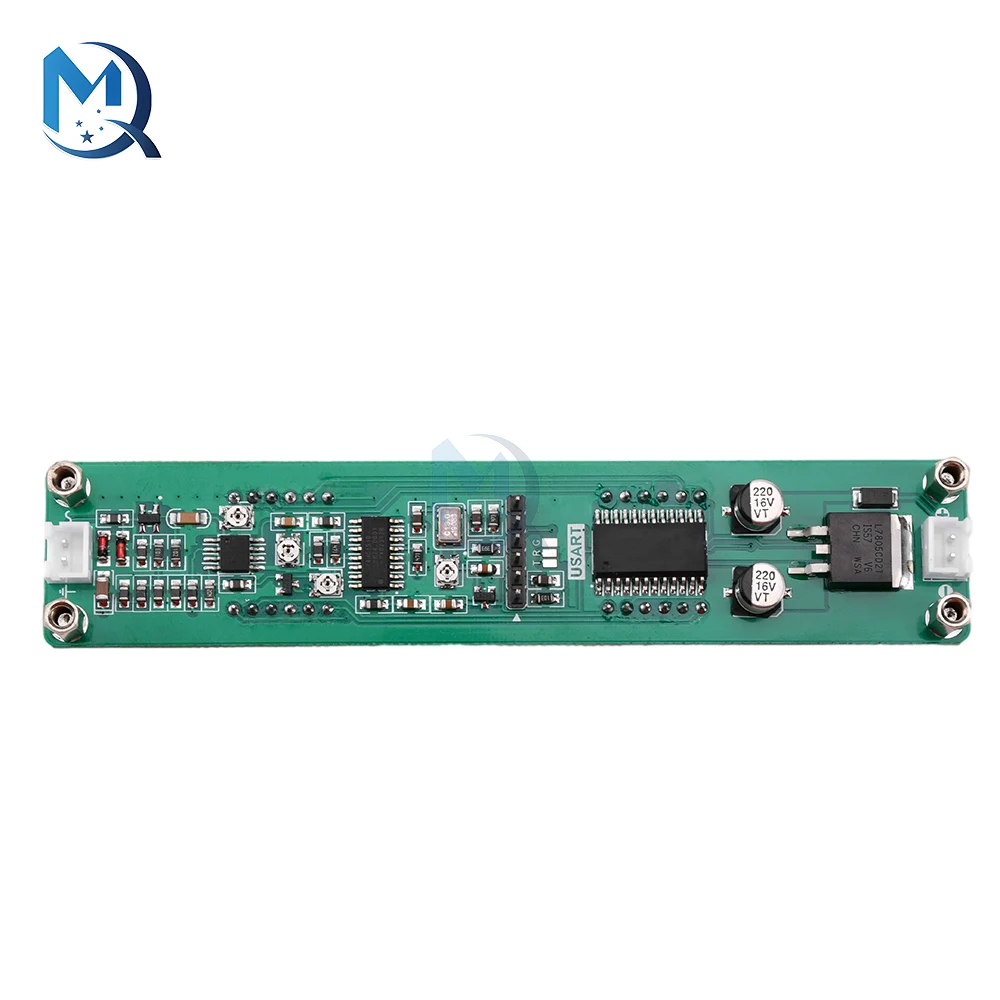

10. Interfaccia integrata
Ingresso cc (interfaccia di alimentazione): presa HX2.54-2P
Ingresso RF (ingresso segnale): presa HX2.54-2P
ICSP (interfaccia di programmazione): pin 2.54-6P

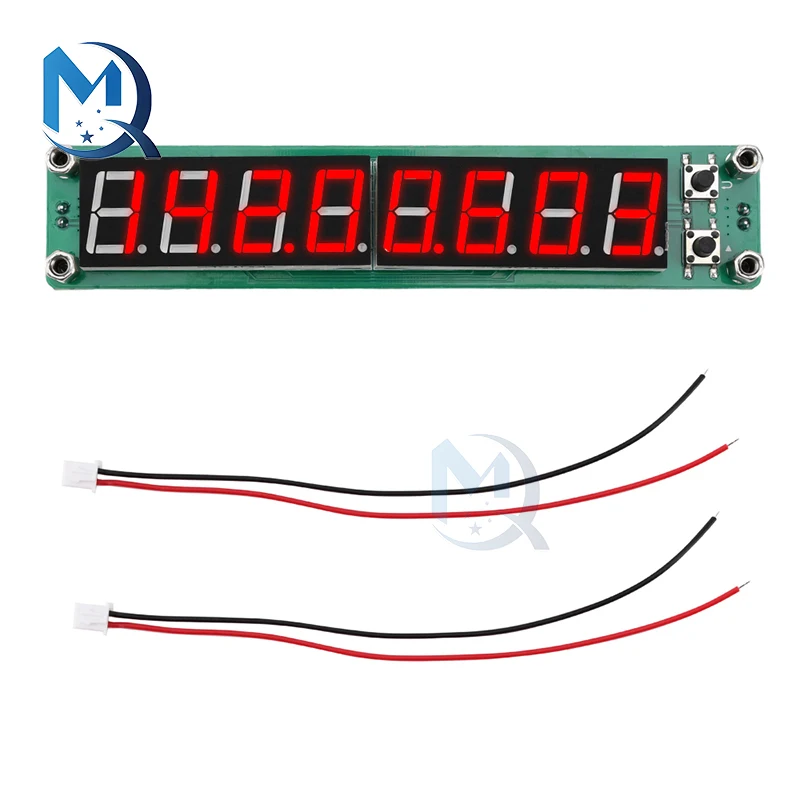

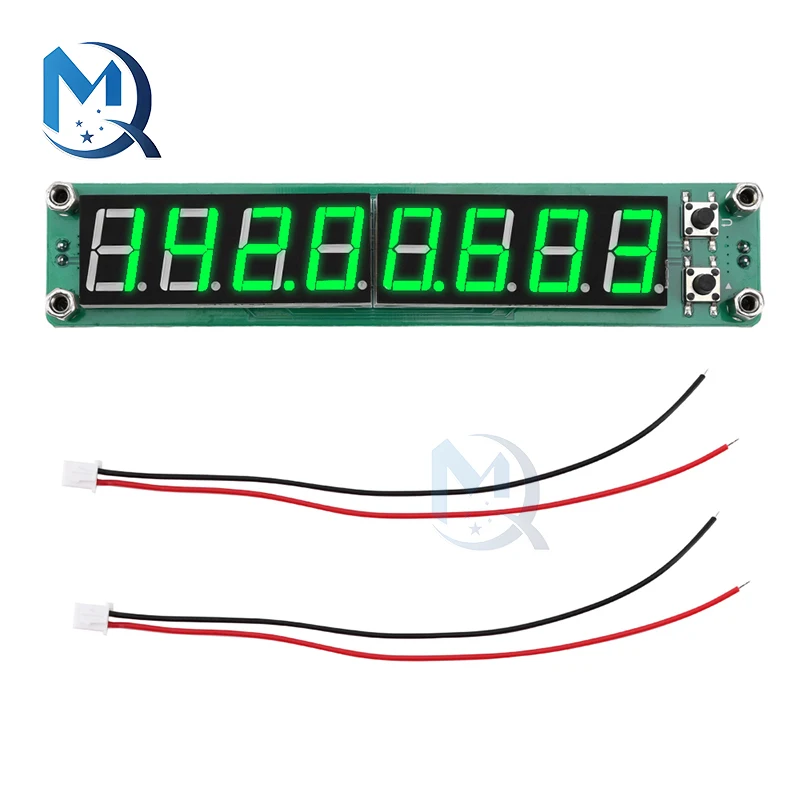

Il pacchetto include:
1 * modulo
2 * raggi
