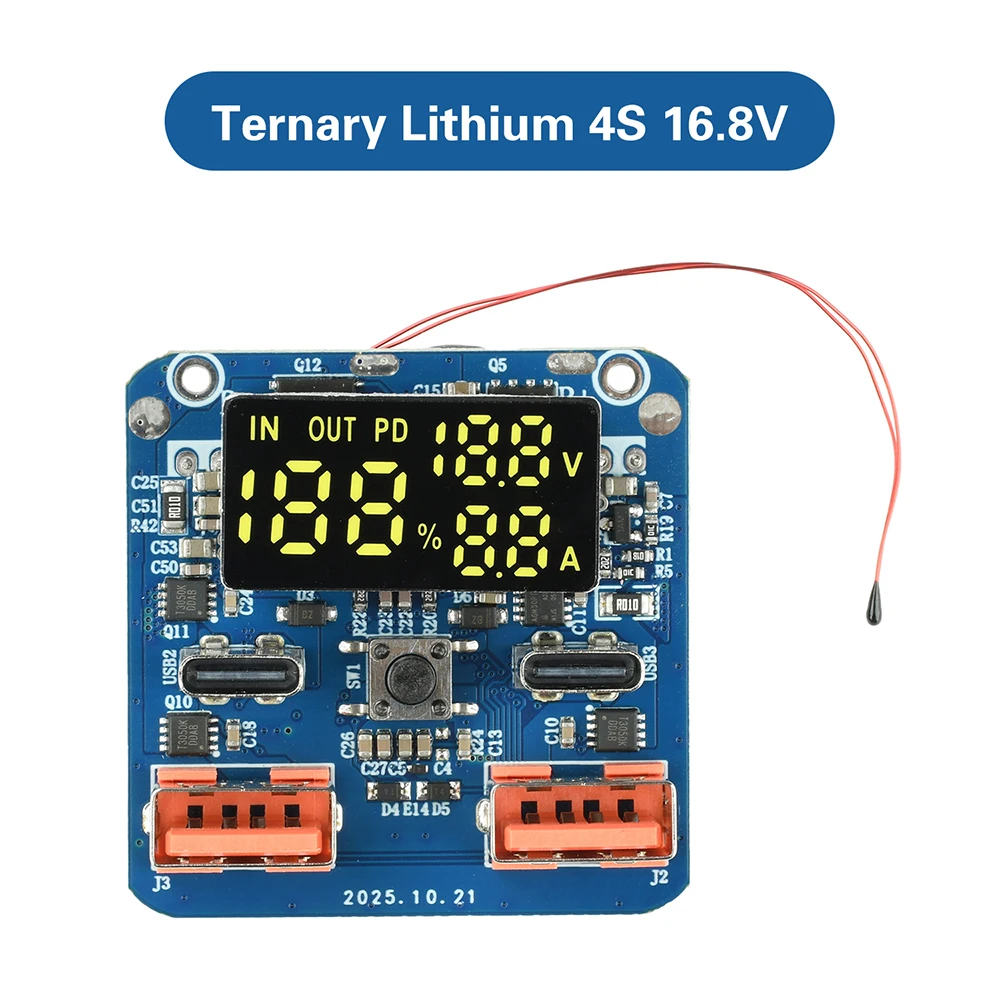

GABA0097-001==litio sterno
Caratteristiche del prodotto

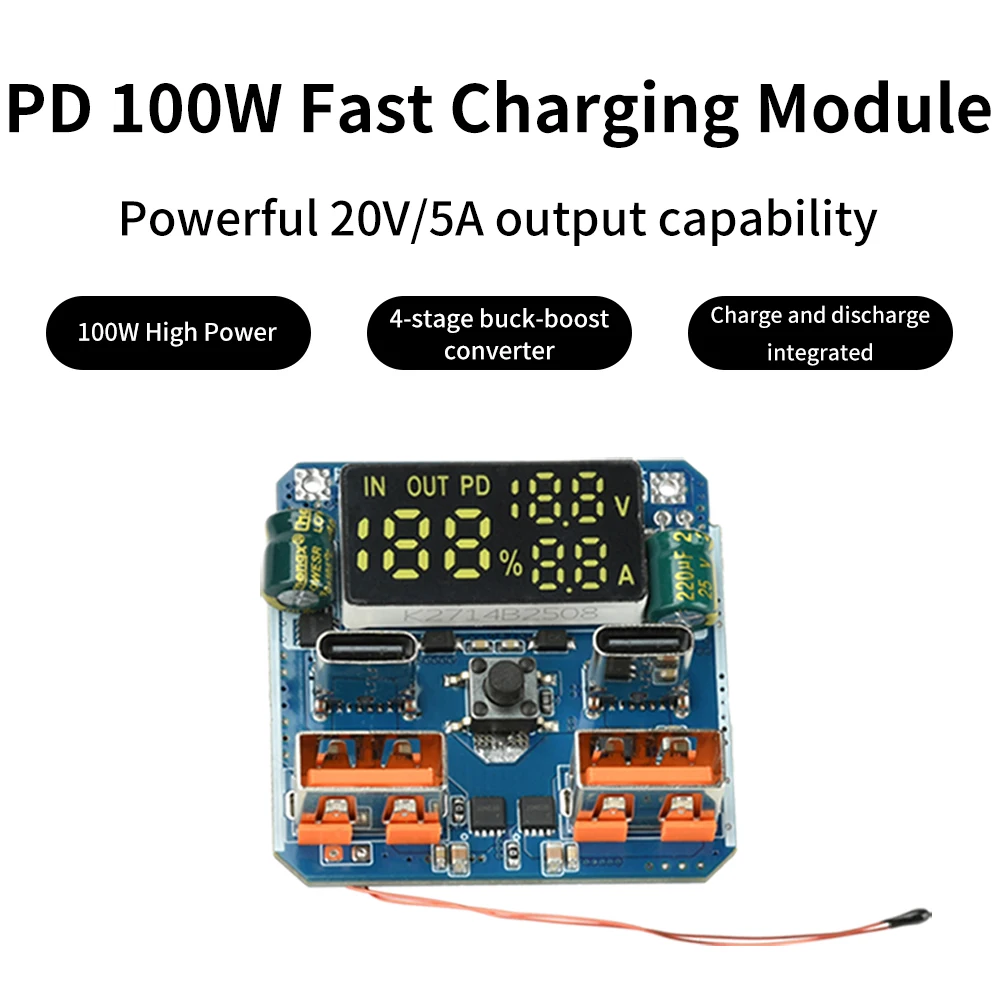

Elevata capacità di uscita di 1,20 V/5 A, che soddisfa le esigenze di carica e scarica ad alta velocità e migliora l’efficienza di utilizzo

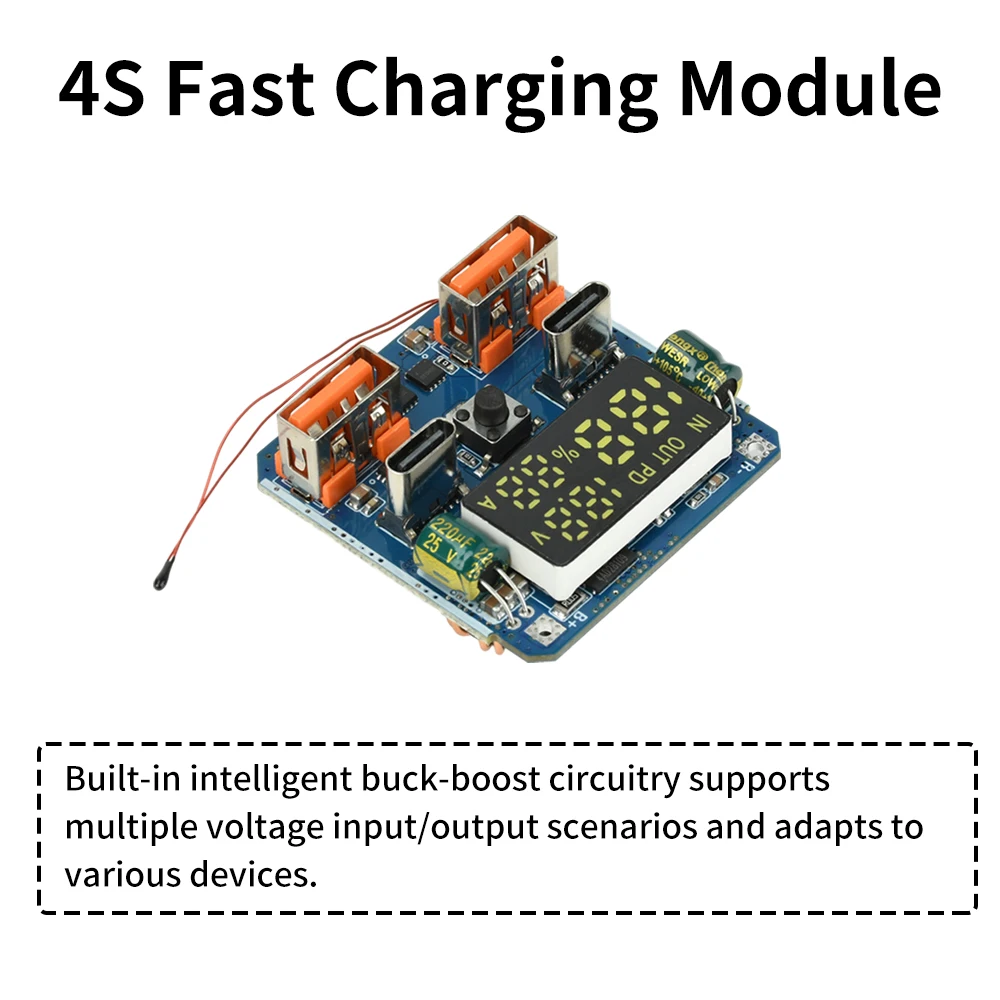

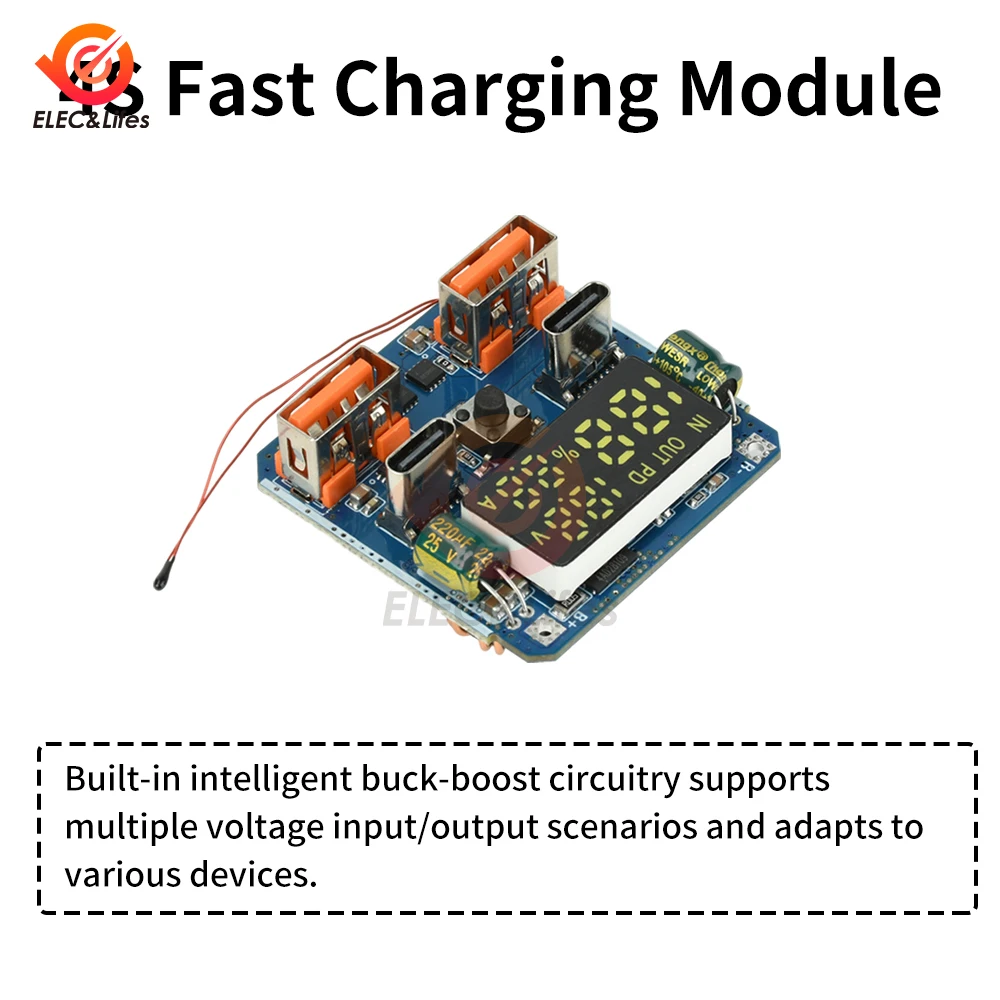

2.Circuito buck boost intelligente integrato, compatibile con più scenari di ingresso e uscita di tensione e adattabile a vari dispositivi

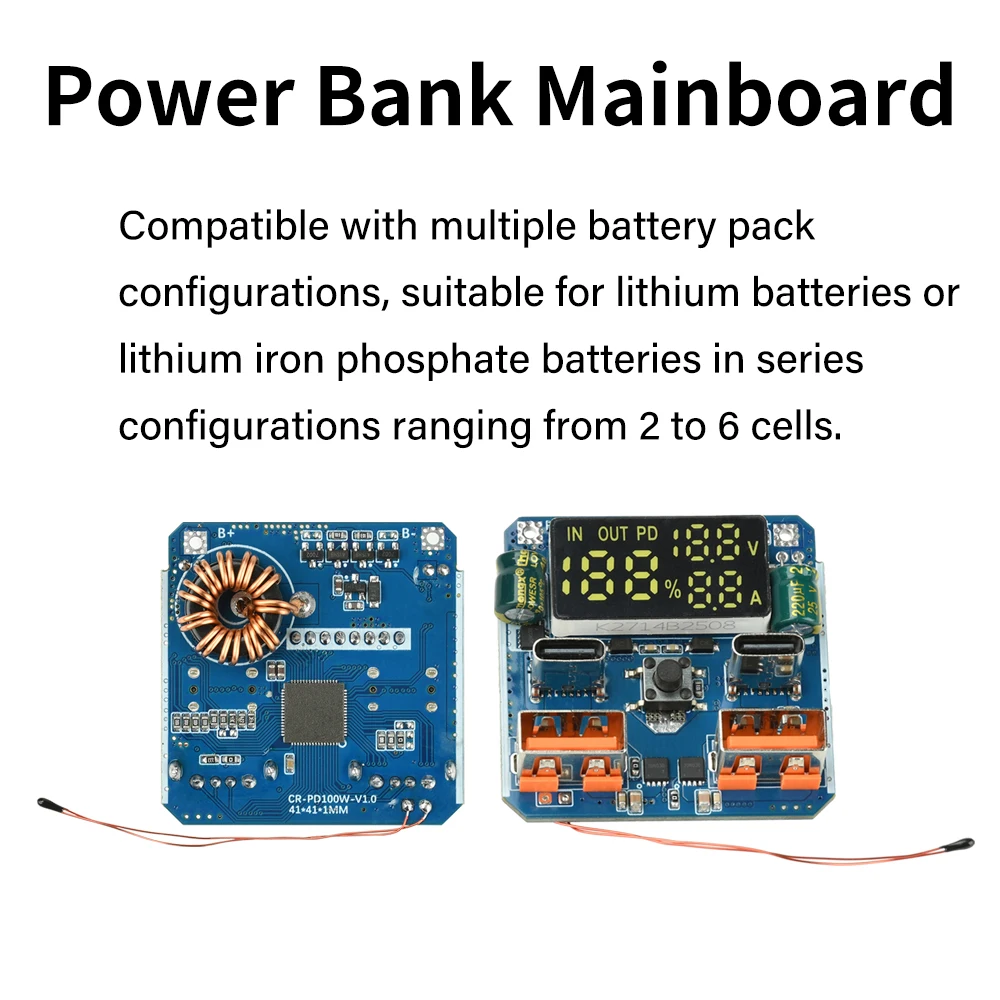

3.Carica e scarica bidirezionale di batterie al litio, adatte per applicazioni come power bank mobili e sistemi di accumulo di energia
4.Requisiti del dispositivo di riconoscimento intelligente, corrispondenza sicura ed efficiente della corrente e della tensione di carica

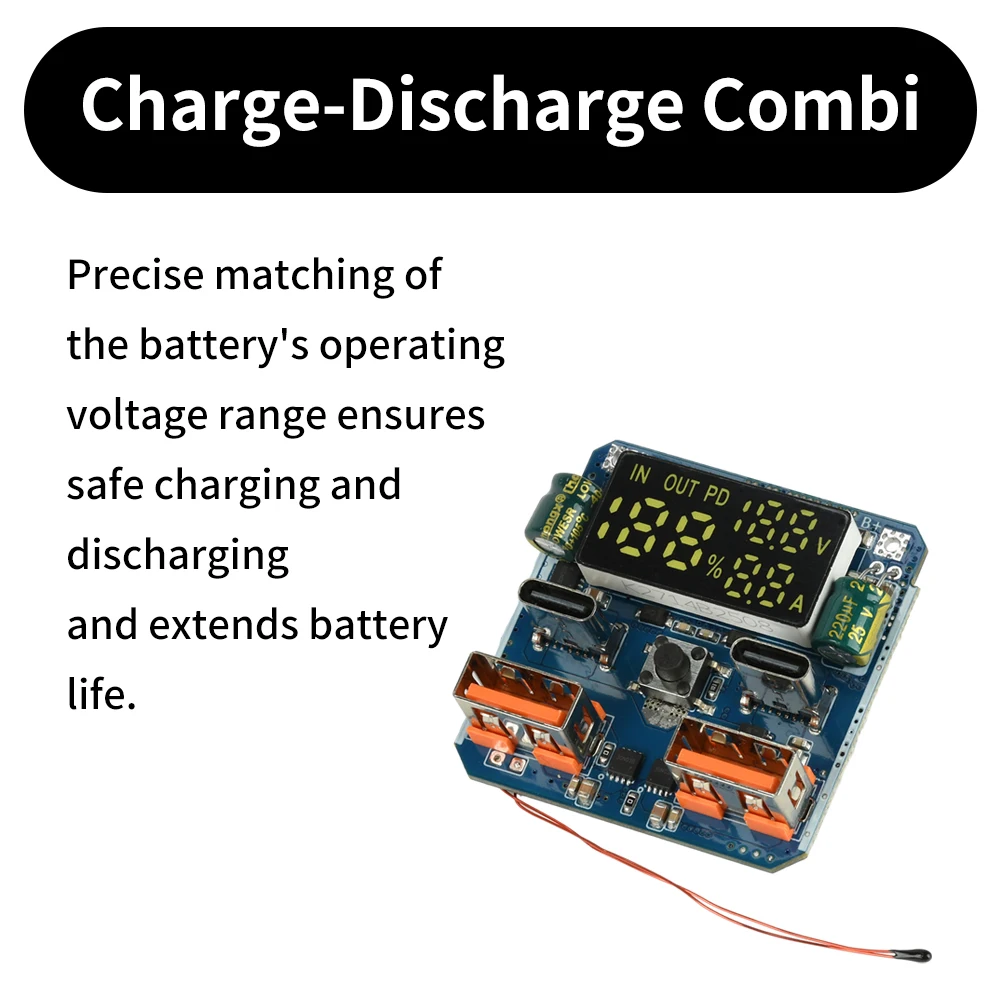

5.Abbina accuratamente l’intervallo di tensione di funzionamento della batteria per garantire la sicurezza e la scarica e la durata della batteria

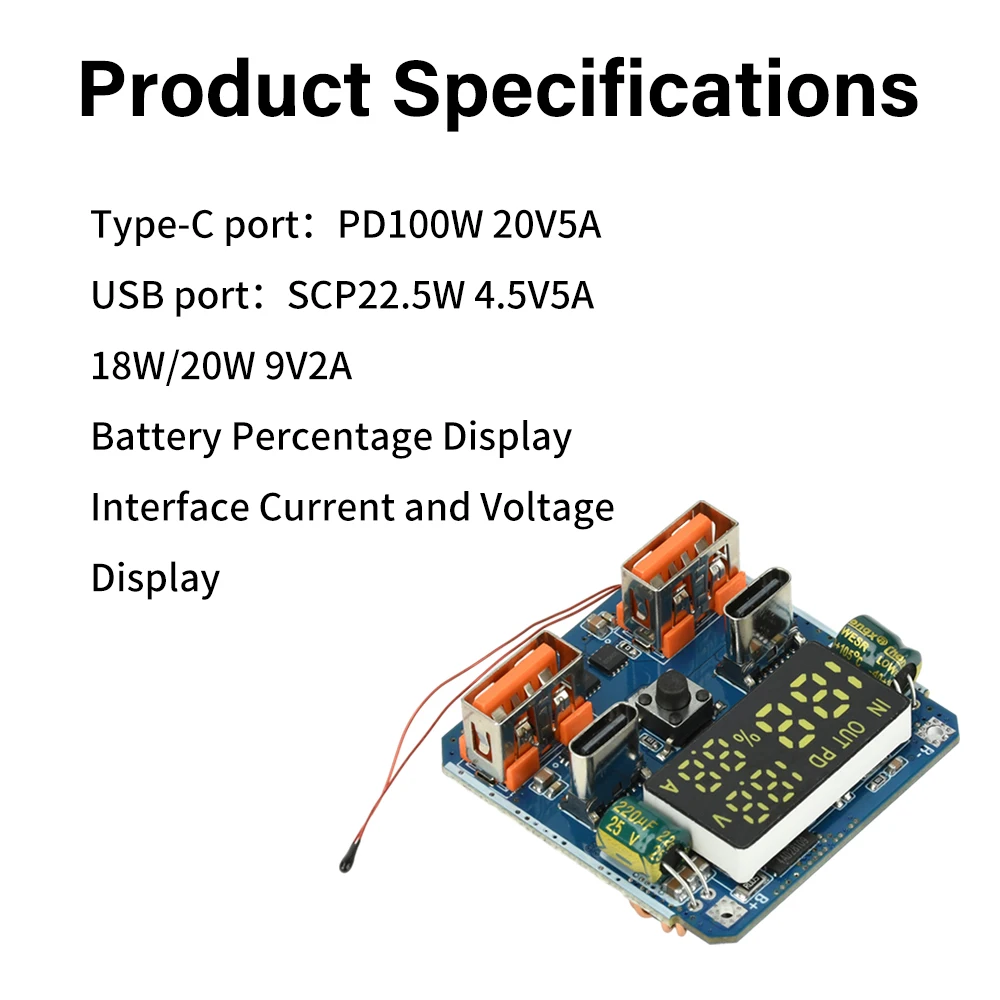

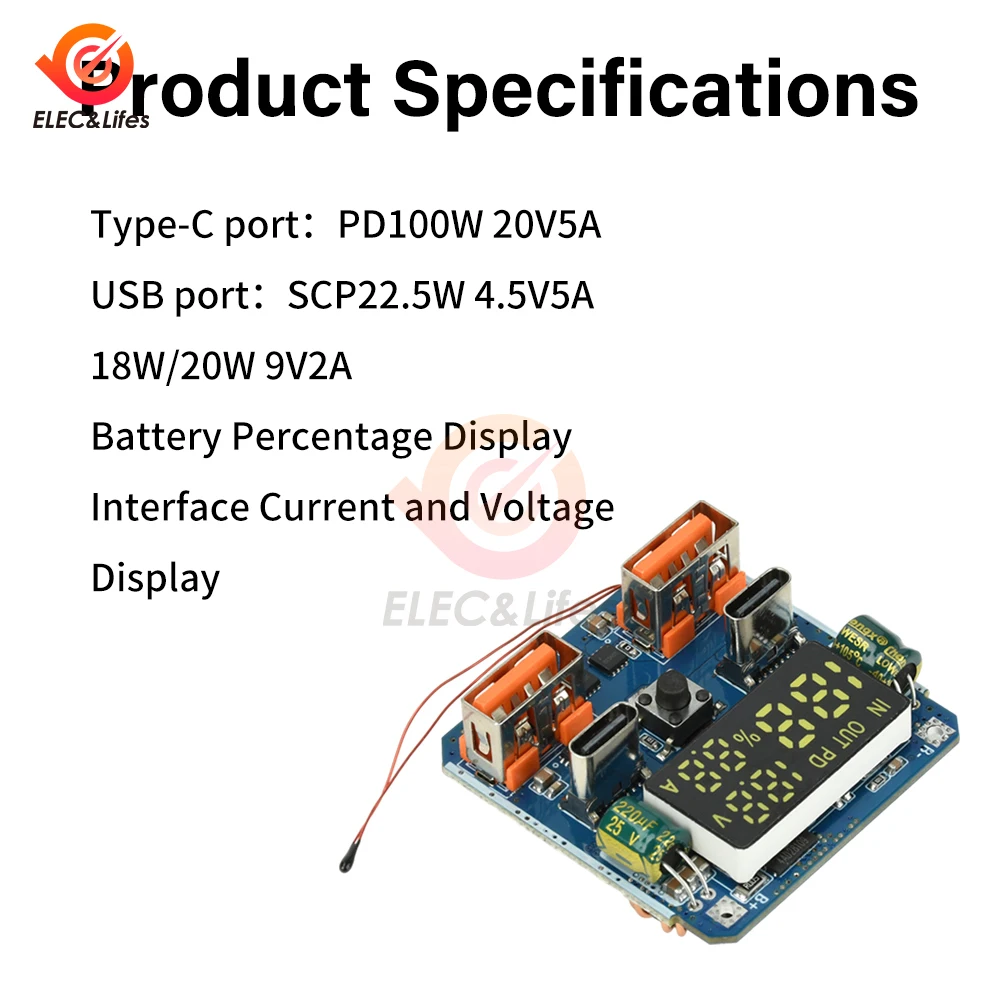

Parametri del prodotto

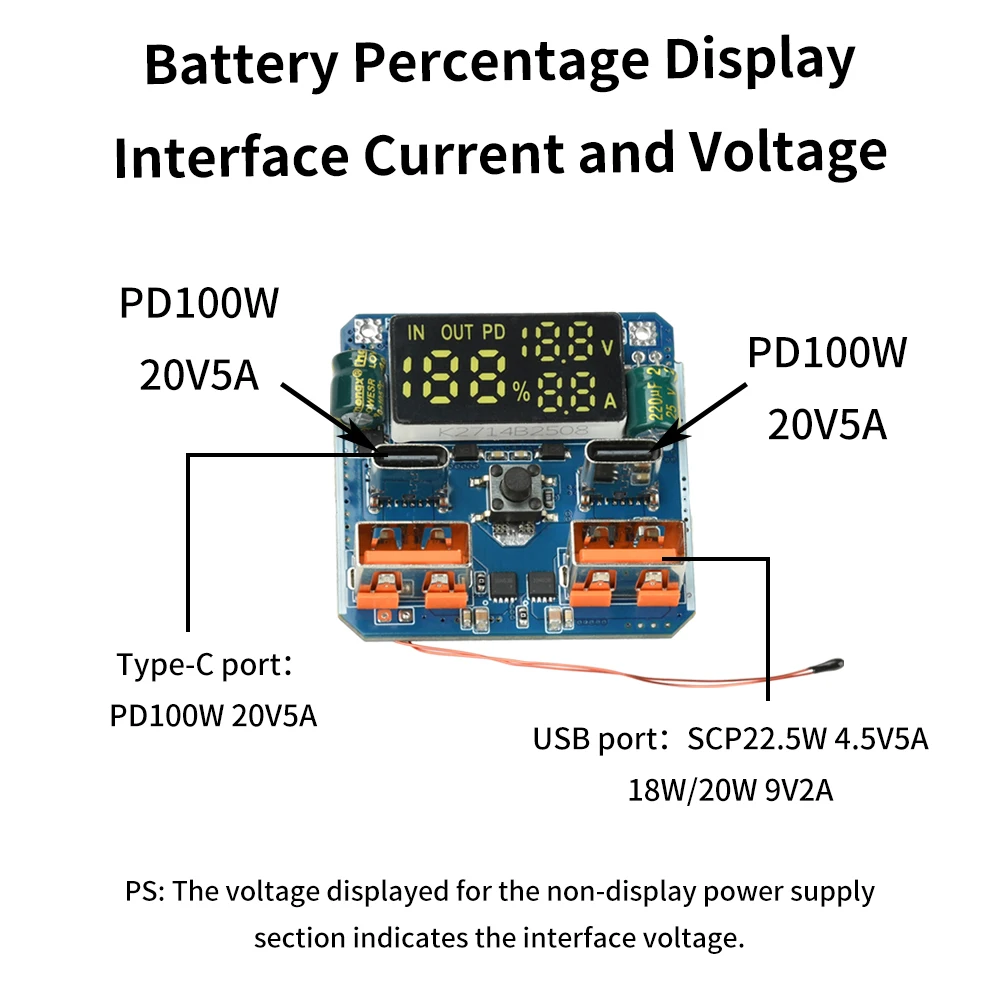

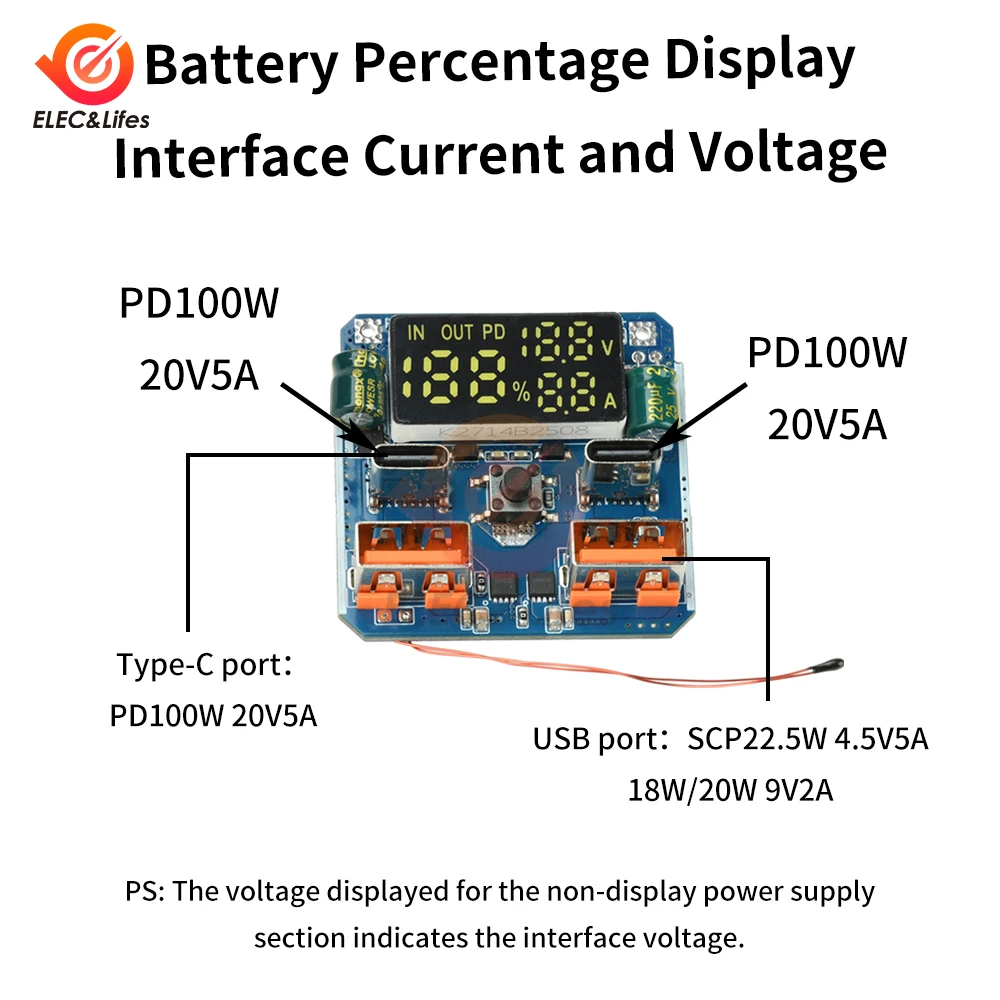

Interfaccia di tipo C: PD100W 20V5A
Porta USB: SCP22.5W 4,5V5A, 18W/20W 9V2A
Visualizzazione percentuale di elettricità
Visualizzazione di corrente e tensione dell’interfaccia
Note:
1.Non eseguire saldature sotto tensione, il che significa che quando si saldano i +- due fili della scheda madre, questi due fili non sono alimentati, il che può evitare il 99,99% di situazioni impreviste.
2.La scheda madre ha solo +-, e se è saldata all’alimentazione accesa, potrebbe tremare e bruciarsi facilmente.Si prega di spegnere l’alimentazione e saldarla prima.Collegare prima la scheda madre+-.L’elettrodo negativo del pacco batteria è infine saldato!!!I due fili sulla scheda madre non possono bilanciare la batteria e la funzione di protezione del bilanciamento è sulla scheda di protezione della batteria al litio.
3.Il primo accensione potrebbe non visualizzare correttamente il livello della batteria, ma tornerà alla normalità dopo il ciclismo.
4.La capacità predefinita di un singolo 500 mAh può variare notevolmente, ma la visualizzazione della batteria potrebbe non essere precisa.Non influisce sulle altre funzioni e non è necessario preoccuparsi del sovraccarico o dello scaricamento.
Lista di imballaggio
Modulo * 1

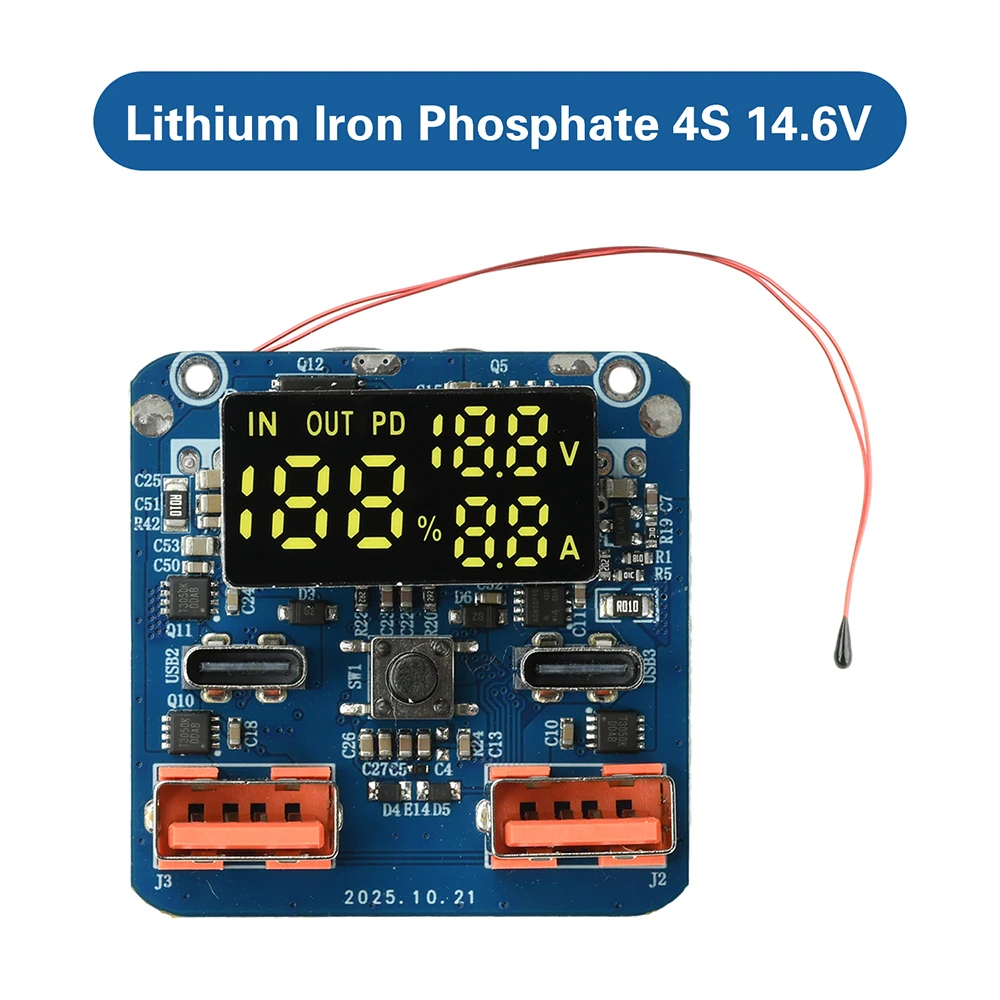

GABA0097-002/GABA0097-003== litio sterno A/fosfato di ferro
Caratteristiche del prodotto

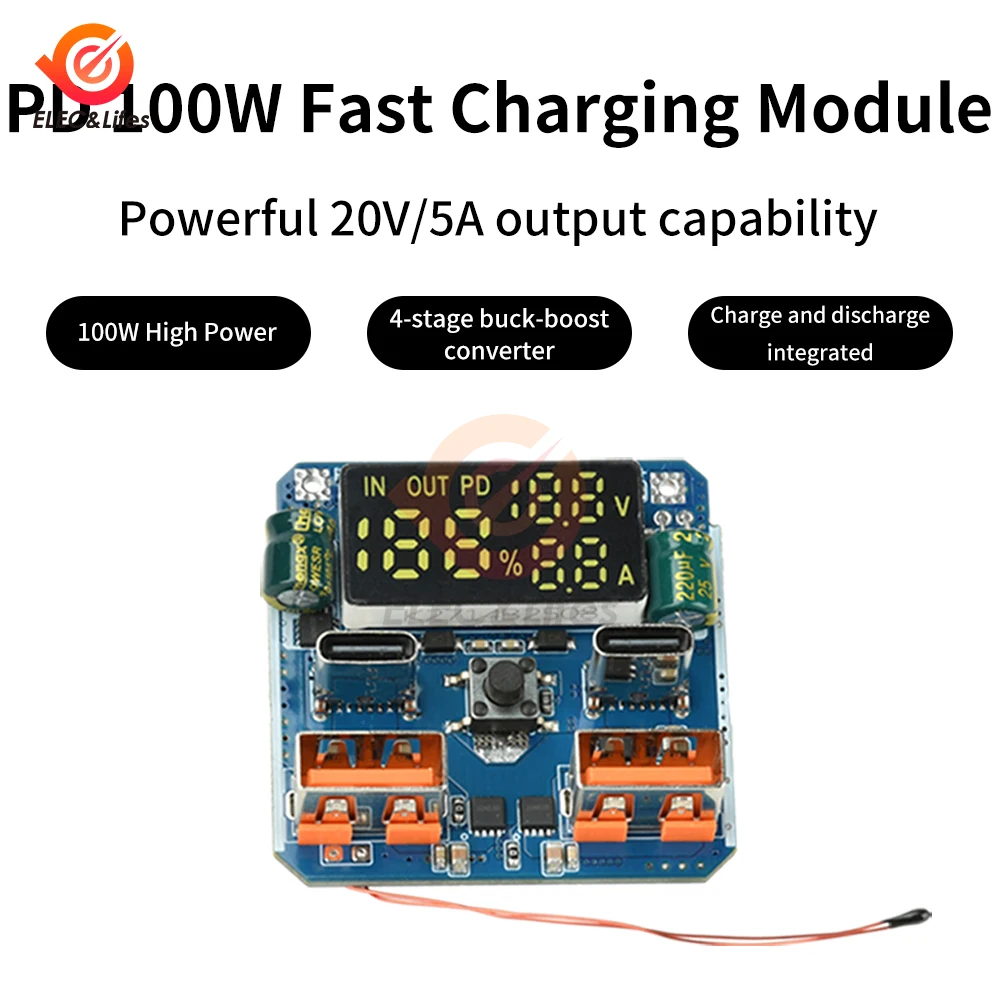

Forte uscita 1,20 V/5 A, supporta carica e scarica ad alta velocità, maggiore efficienza
2.Circuito buck boost intelligente, compatibile con più scenari di tensione, ampiamente adattabile
3.Carica e scarica bidirezionali della batteria al litio, adatta per sistemi di accumulo di energia e energia mobili
4.Dispositivo di riconoscimento intelligente, che corrisponde automaticamente corrente e tensione, sicuro ed efficiente
5.Abbina accuratamente l’intervallo di tensione della batteria per garantire sicurezza e durata
Parametri del prodotto
Ingresso tipo C1: 5 V-3 A, 9 V-3 A, 12 V-3 A, 15 V-3 A
Ingresso tipo C2: 5 V-3 A, 9 V-3 A, 12 V-3 A, 15 V-3 A, 20 V-3 A-3,25 A
Uscita tipo C1: 5 V-3 A, 9 V-3 A, 12 V-3 A, 15 V-3 A, 20 V-5 A
Uscita tipo C2: 5 V-3 A, 9 V-3 A, 12 V-3 A, 15 V-3 A, 20 V-3 A-3,25 A
Uscita USBA1: 5 V-3 A, 9 V-2 A, 12 V-1,5 A (22.5 W)
Uscita USBA2: 5 V-3 A, 9 V-2 A, 12 V-1,5 A (22.5 W)
Visualizzazione digitale in tempo reale del livello della batteria, della tensione e della corrente
domande frequenti

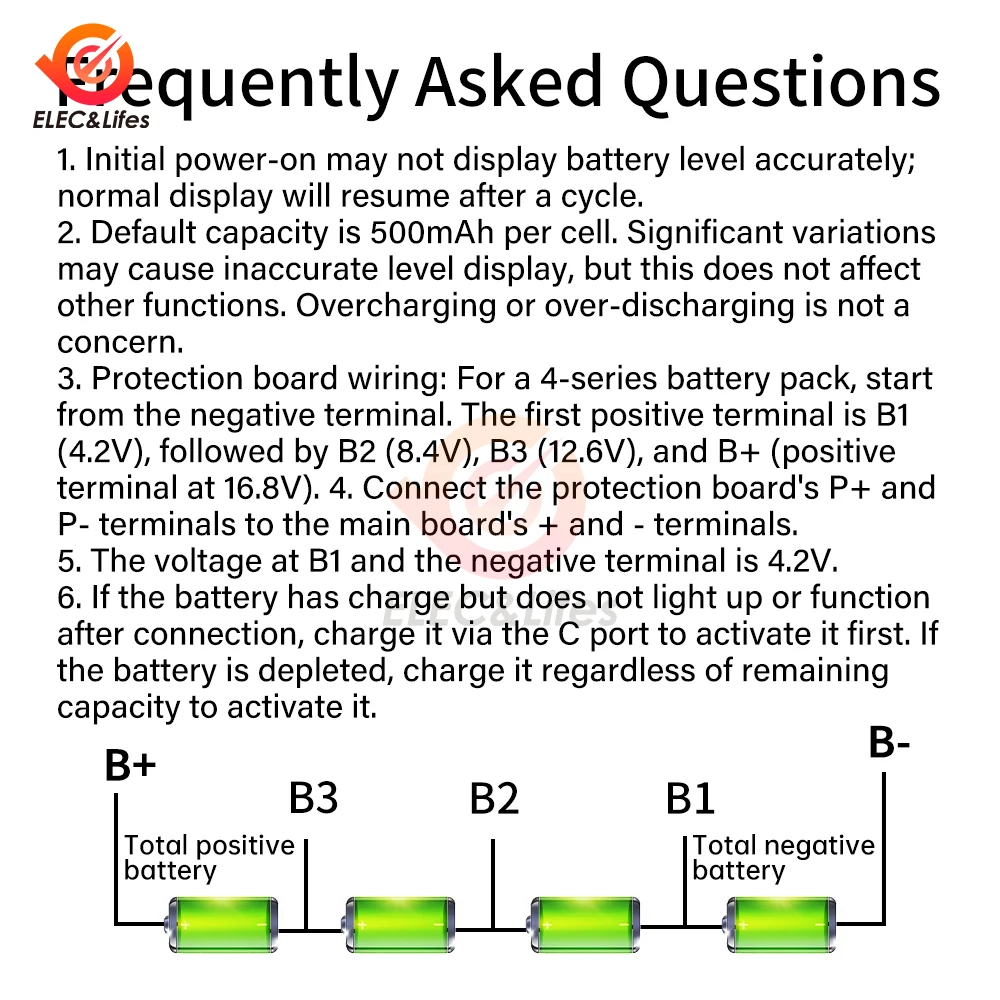

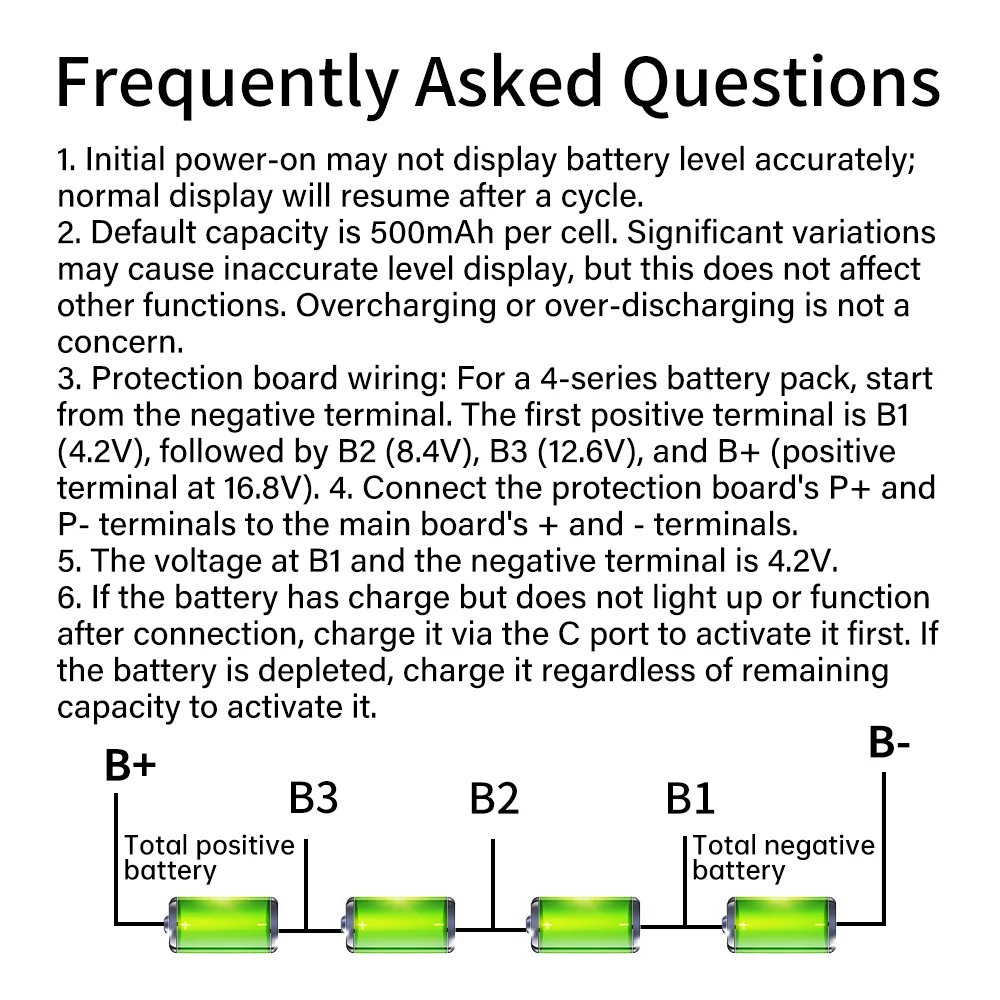

1.Cablaggio della scheda di protezione, pacco batteria 4S, a partire dal polo negativo, il primo polo positivo è b1, con una tensione di 4,2 V (3,6 V per ferro al litio).Quindi b2 è 8,4 V, b3 è 12,6 V e b+ è il polo positivo 16,8 V.Il p+p della scheda di protezione è collegato alla scheda principale.
2.Se la batteria è carica ma non si accende o funziona dopo essere stata collegata, caricare e attivare prima la porta C.La batteria deve essere caricata e attivata indipendentemente dalla carica o meno.
3.Dopo l’attivazione della ricarica, visualizza 0 o 100.Il livello della batteria non può essere visualizzato con precisione durante la prima accensione e ritorna alla normalità dopo i cicli di carica e scarica.
4.Durante l’uso, se caricato a 80 non può essere caricato completamente e, quando scaricato a 20, si romperà.Ciò è causato da una tensione incoerente.La situazione più grave è che se la batteria è completamente carica a 4,2 V ma al di sotto di 3 V, non è più possibile utilizzarla.
Precauzioni
1.Si prega di spegnere l’alimentazione per la saldatura, collegare prima la scheda madre + e infine saldare il terminale negativo del pacco batteria
2.I due fili sulla scheda madre non possono bilanciare la batteria.La funzione di protezione dell’equilibrio è sulla scheda di protezione ed è possibile aggiungere una scheda di protezione aggiuntiva della batteria al litio
Lista di imballaggio:
Modulo * 1
