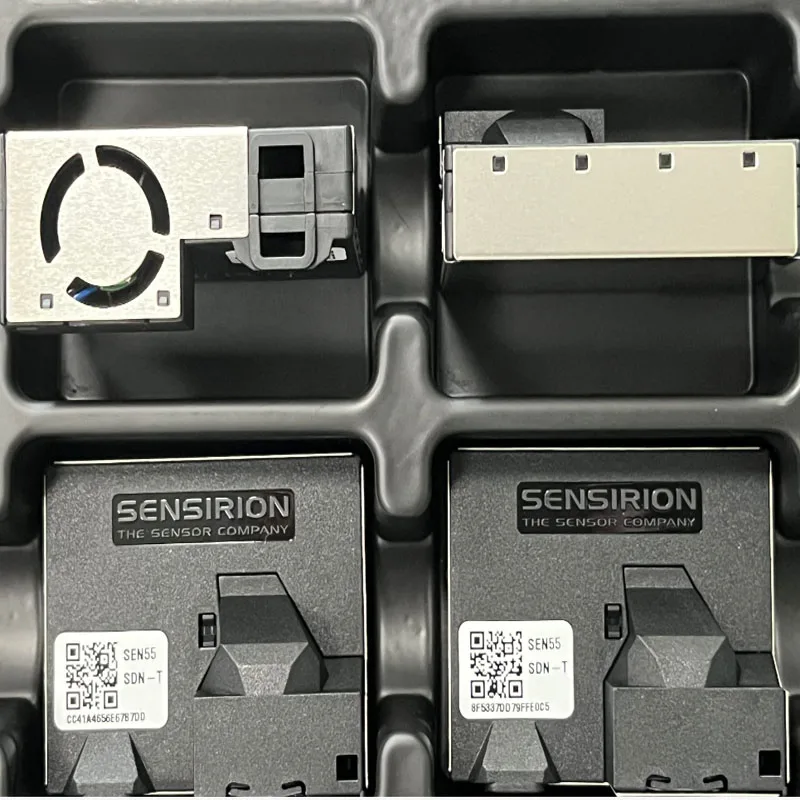

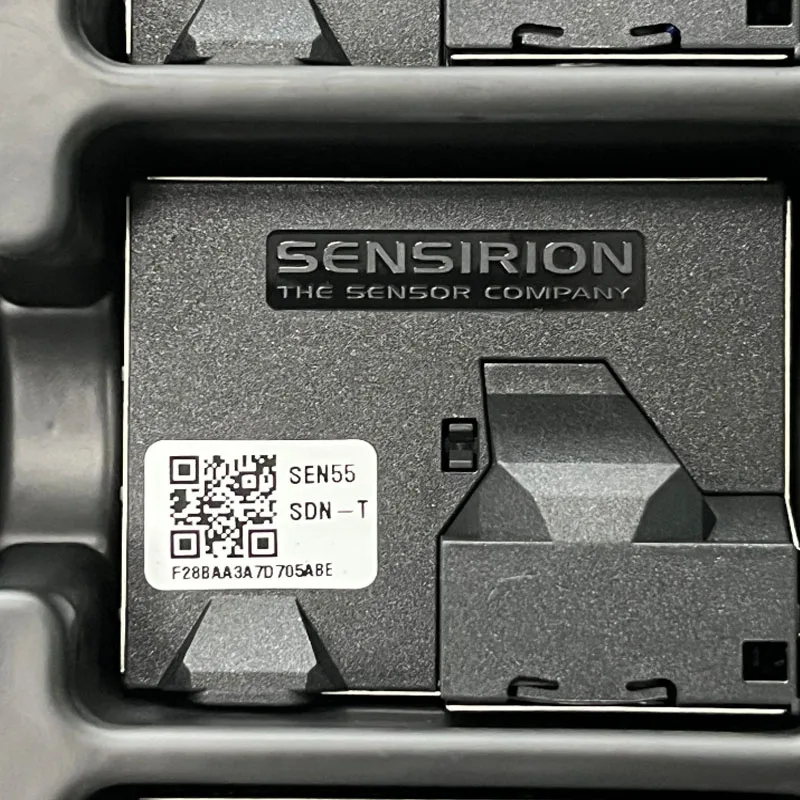

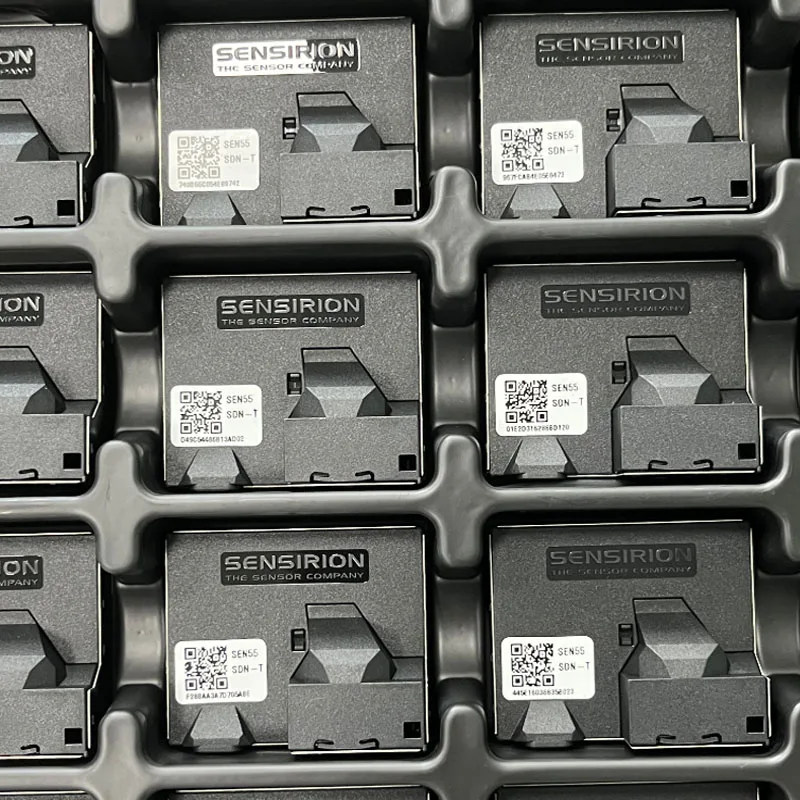

Il modulo SEN55-SDN-T di Sensirion è un modulo sensore ambientale utilizzato per misurare PM, RH/T, VOC e NOx.

SEN55-SDN-T è un sensore integrato multi-parametro per la qualità dell’aria sviluppato da Sensirion svizzero. Può misurare simultaneamente particolato, temperatura e umidità, VOC e NOx. Viene fornito pre-calibrato con interfaccia digitale I²C e alta integrazione.

I. Informazioni di base

Modello: SEN55-SDN-T

Produttore: Sensirion (Svizzera)

Parametri Misurati: PM1.0/PM2.5/PM4/PM10, Umidità Relativa (UR), Temperatura (T), VOC, NOx

Interfaccia di Comunicazione: I²C

Tensione di alimentazione: 4,5 V ~ 5,5 V (Tipica 5 V)

Corrente operativa: tipica 63 mA, massima 110 mA

Temperatura di esercizio: -10 °C ~ +50 °C

Temperatura di conservazione: -40 °C ~ +70 °C

Dimensioni (Lunghezza × Larghezza × Altezza): 52,8 × 43 × 22,3 mm

Durata prevista: >10 anni

II. Parametri di Misurazione Dettagliati e Accuratezza

1. Materiale Particolato (PM)

Intervallo di Misurazione: 0 ~ 1000 μg/m³

Dimensioni delle particelle misurabili: PM1.0, PM2.5, PM4, PM10

Accuratezza della Concentrazione di Massa:

PM1/PM2.5: ±5 μg/m³ o ±5% del valore misurato (a seconda di quale sia maggiore)

PM4/PM10: ±25 μg/m³

Dimensione Minima Rilevabile delle Particelle: 0,3 μm

Tempo di risposta (τ63%): <60 s

2. Umidità Relativa (UR)

Intervallo di misurazione: 0 ~ 90% RH (senza condensa)

Accuratezza: ±4,5% RH (tipica)

Tempo di risposta (τ63%): 20 s

Dipendenza dalla temperatura: compensazione integrata

3. Temperatura (T)

Intervallo di Misurazione: -10 °C ~ +50 °C

Precisione: ±0,45 °C (tipica)

Tempo di risposta (τ63%): <60 s (il motore STAR può accelerare di 2~3 volte)

4. Composti Organici Volatili (COV)

Output: Indice VOC da 0 a 500 (senza unità di misura)

Intervallo di Misurazione Equivalente: 0 ~ 1000 ppm (equivalente etanolo)

Accuratezza: ±15 punti dell’indice VOC o ±15% del valore misurato (a seconda di quale sia maggiore)

Tempo di risposta (τ63%): <10 s

Limite di rilevazione: <0,05 ppm (equivalente etanolo)

5. Ossidi di Azoto (NOx)

Output: Indice NOx 0 ~ 500 (senza unità di misura)

Gas misurati: NO, NO₂, ecc., gas ossidanti

Algoritmo: Calcolo integrato dell’indice NOx con compensazione incrociata per i VOC

III. Caratteristiche principali

Design integrato: un singolo modulo copre PM+RH+T+VOC+NOx, eliminando la necessità di combinazioni multi-sensore e calibrazione.

Calibrazione completa in fabbrica: non è richiesta alcuna calibrazione secondaria da parte dell’utente, plug-and-play.

Motore STAR: algoritmo di accelerazione della temperatura brevettato, che aumenta la velocità di risposta della temperatura di 2~3 volte.

Tecnologia Sheath Flow: Design a cavità ottica antipolvere, che prolunga la durata e garantisce stabilità a lungo termine.

Basso Consumo Energetico: Adatto per dispositivi alimentati a batteria.

IV. Applicazioni Tipiche

Purificatori d’Aria / Sistemi di Aria Fresca

Monitor della Qualità dell’Aria Interna

Condizionatori d’aria e sistemi di ventilazione HVAC

Dispositivi per la Casa Intelligente

Monitoraggio dell’Ambiente Industriale
