Questo è basato su un frequenzimetro a chip singolo PIC, con funzione di misurazione a cristallo e impostazioni di frequenza programmabili per addizione e sottrazione, display a cinque cifre, semplice e intuitivo. Utilizza esclusivamente componenti in-line, il circuito è semplice e facile da realizzare.
Caratteristiche del circuito:
-
Intervallo di frequenza misurabile 1 Hz – 50 MHz (1Hz-50MHz);
-
Può misurare la frequenza di oscillazione del cristallo più comunemente usato;
-
Cinque risoluzioni di precisione (es. 0,0050 kHz, 4,5765 MHz, 11,059 MHz);
-
Conversione automatica della gamma, senza intervento umano.
-
Impostazioni programmabili di frequenza di addizione e sottrazione per la misurazione di ricetrasmettitori radio e altre apparecchiature.
-
È possibile selezionare la modalità di risparmio energetico, se la frequenza non subisce cambiamenti evidenti entro 15 secondi si spegne automaticamente il display;
-
È possibile utilizzare l’alimentatore universale con interfaccia USB 5V, è inoltre possibile utilizzare un alimentatore CC esterno o una batteria da 9 V.
-

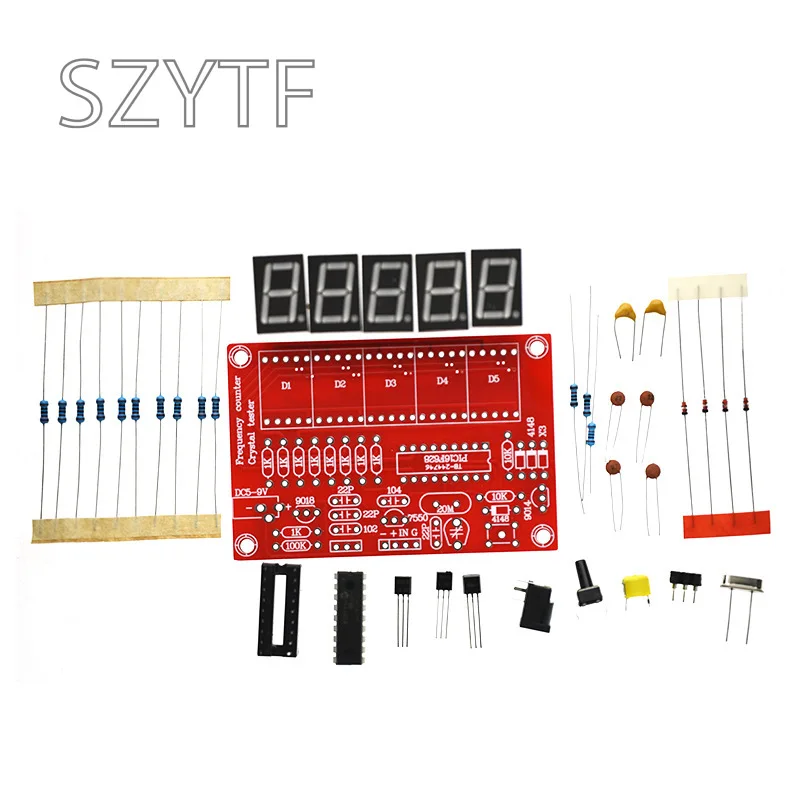

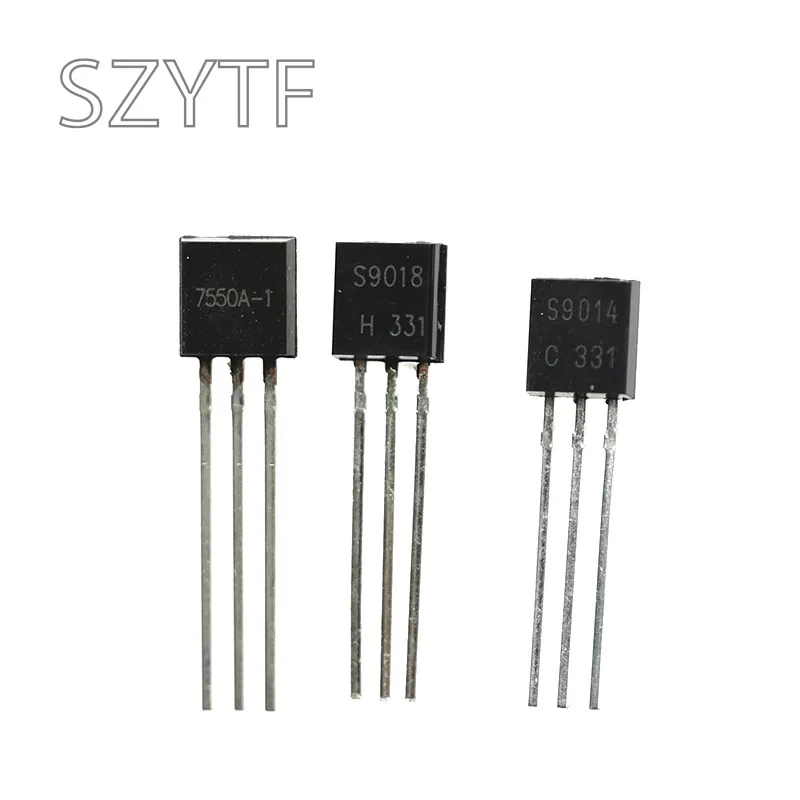

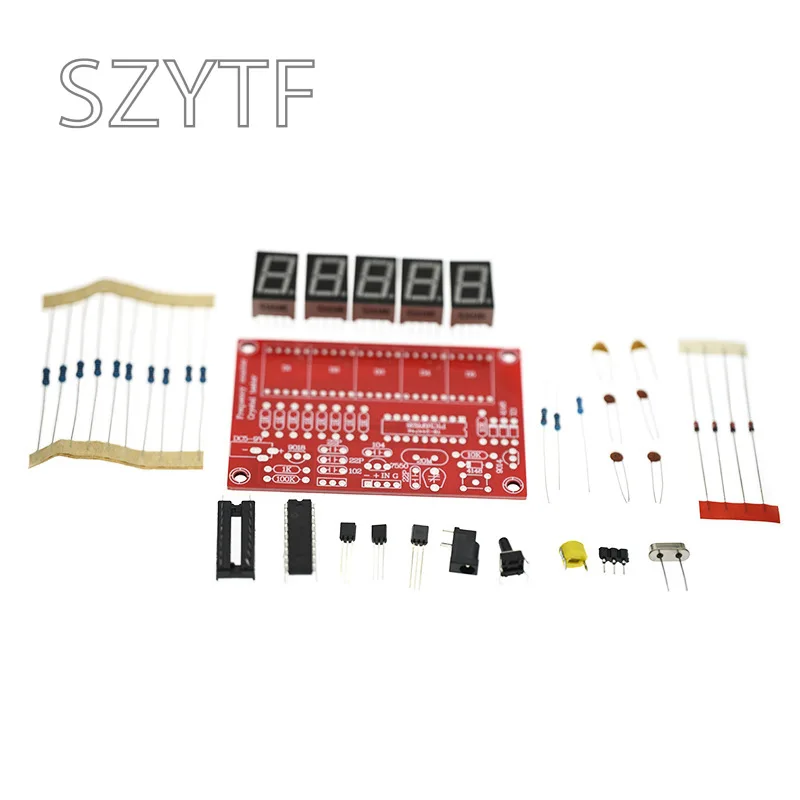

Il numero di componenti è ridotto, tutti componenti lineari, installazione e messa in servizio semplici.
-

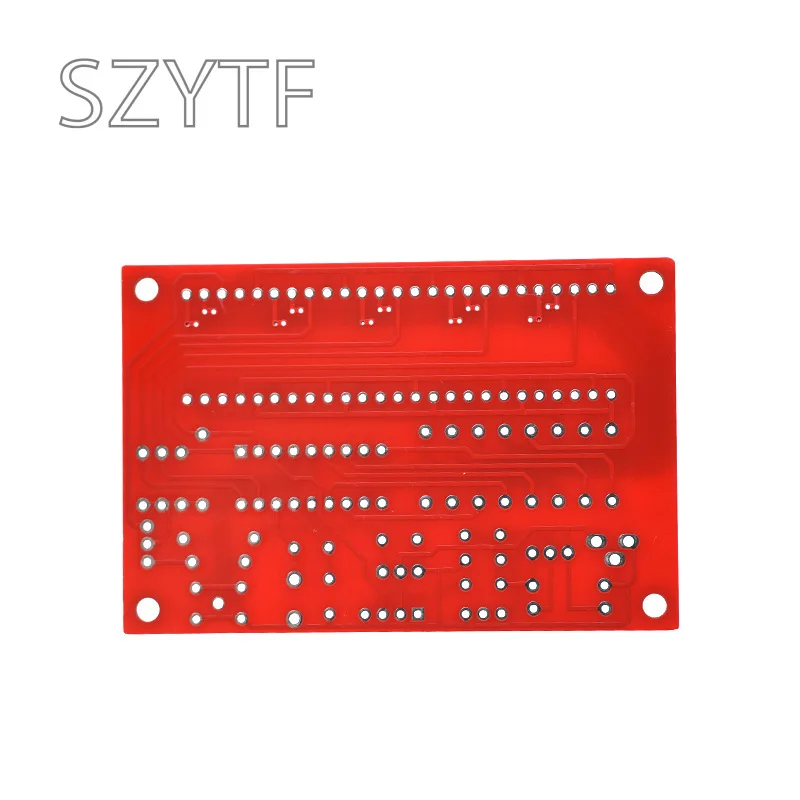

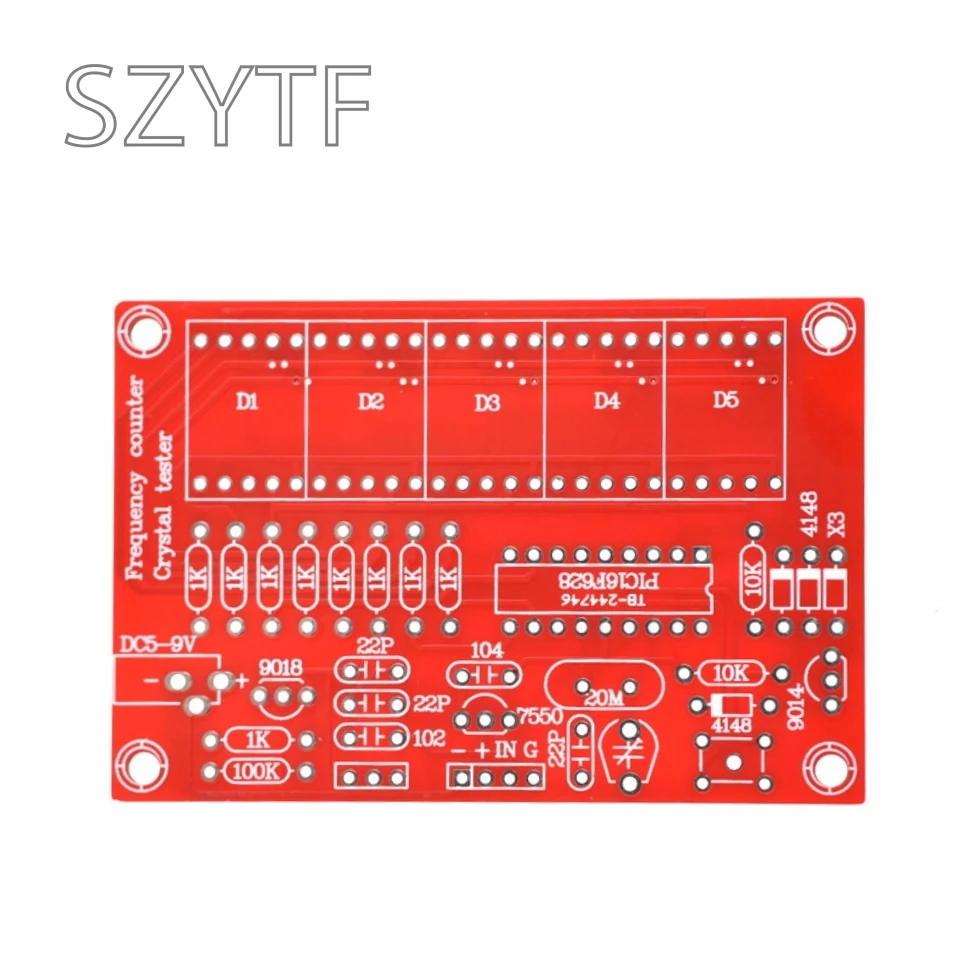

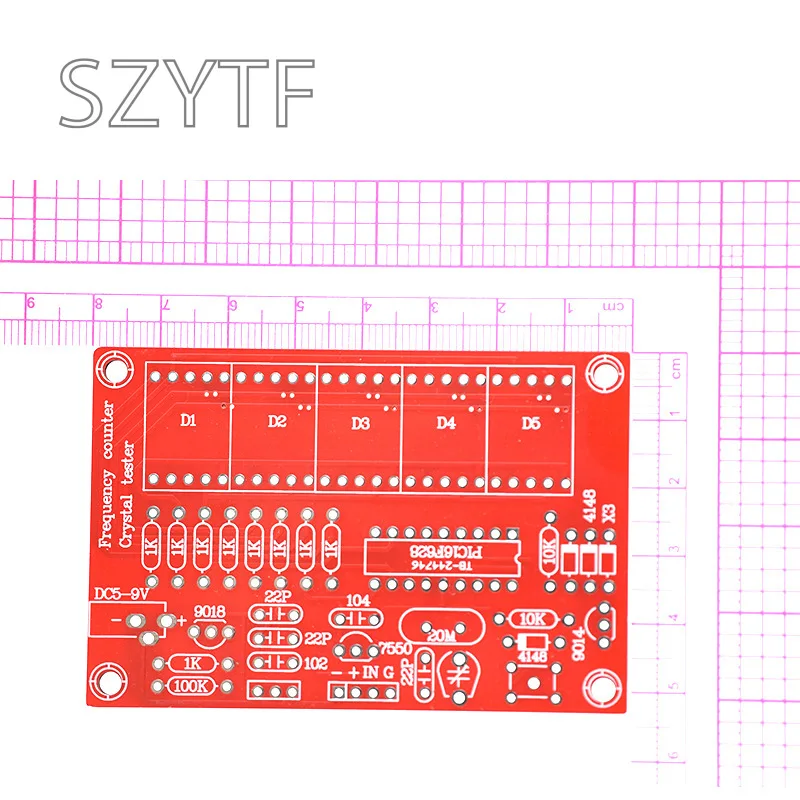

Dimensioni PCB: 80 * 53 mm
-
Peso singolo: 0,034 kg
32. 768 kHz del cristallo non possono essere misurati, le condizioni sono limitate solo per testare il cristallo da 4-20 MHz che può essere misurato; anche il cristallo da 48 MHz può essere misurato, ma poiché questo cristallo utilizza la terza armonica, la misurazione del cristallo a 48 MHz mostrerà la frequenza fondamentale di 16 MHz. È anche possibile inserire un segnale di frequenza direttamente tra IN e G (massa) per la misurazione, notando che l’ampiezza del segnale misurato non è superiore a 5 V per evitare danni al circuito integrato.
