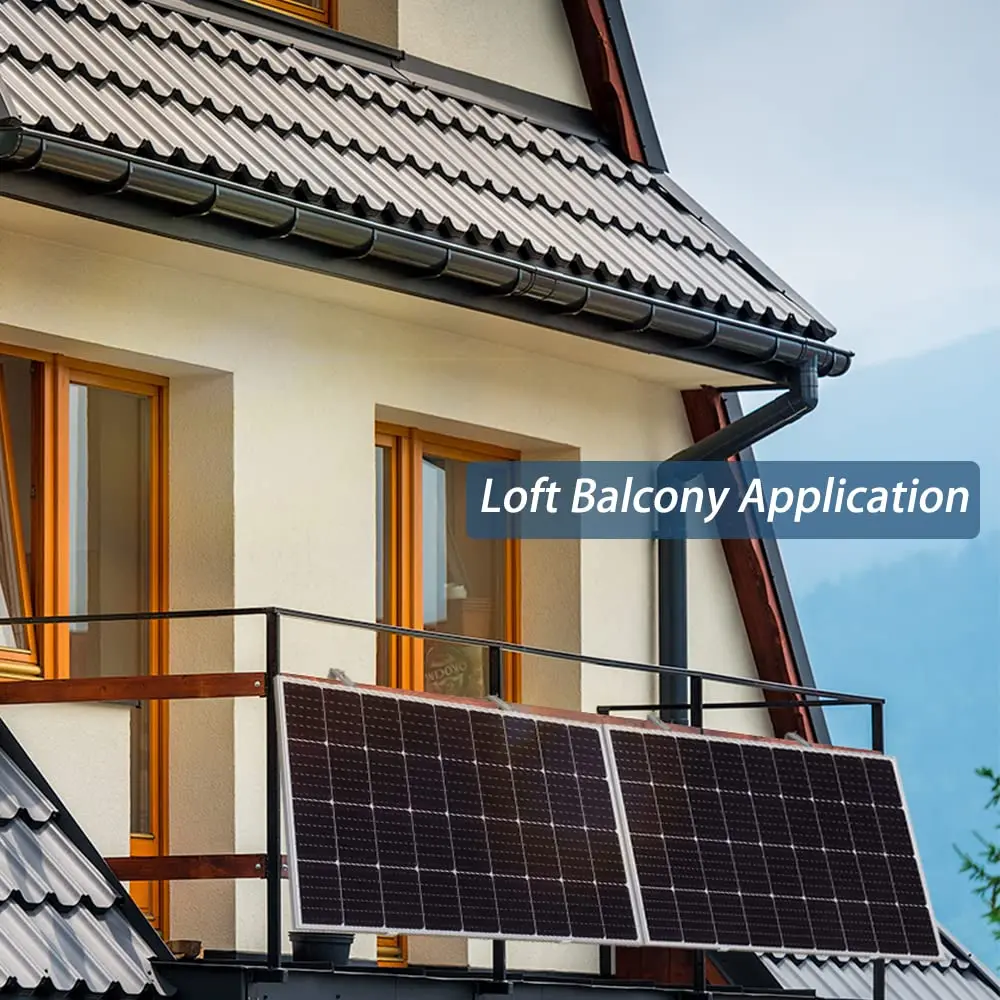

BOGUANG Kit centrali elettriche per balcone Pannelli solari da 400 W/800 W con inverter da 300 W/600 W Sistema solare impermeabile per kit completo domestico

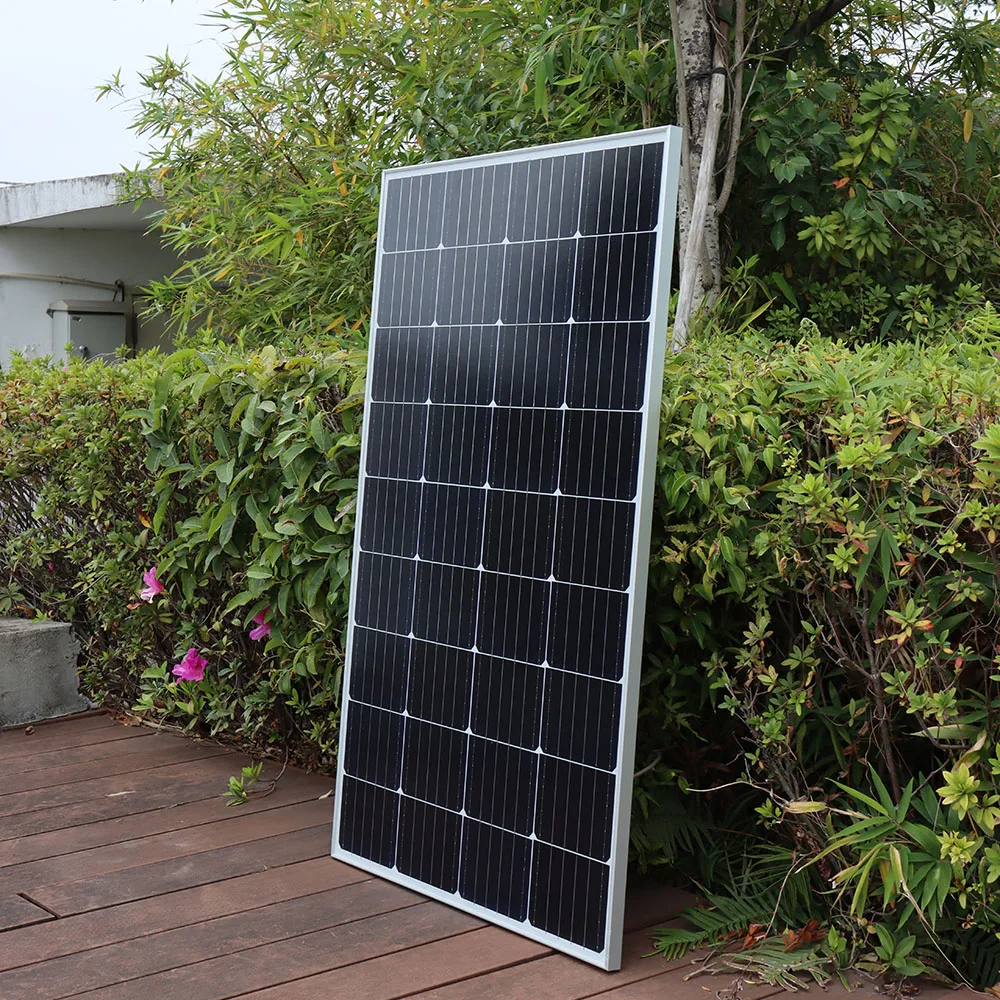

Potenza massima (Pmax) 200 W
Vmp (tensione alla massima potenza, V): 18 V
Voc (tensione in circuito aperto, V): 21,6 V
Tolleranza di uscita: ±3%
Diodo: 2 per passaggio

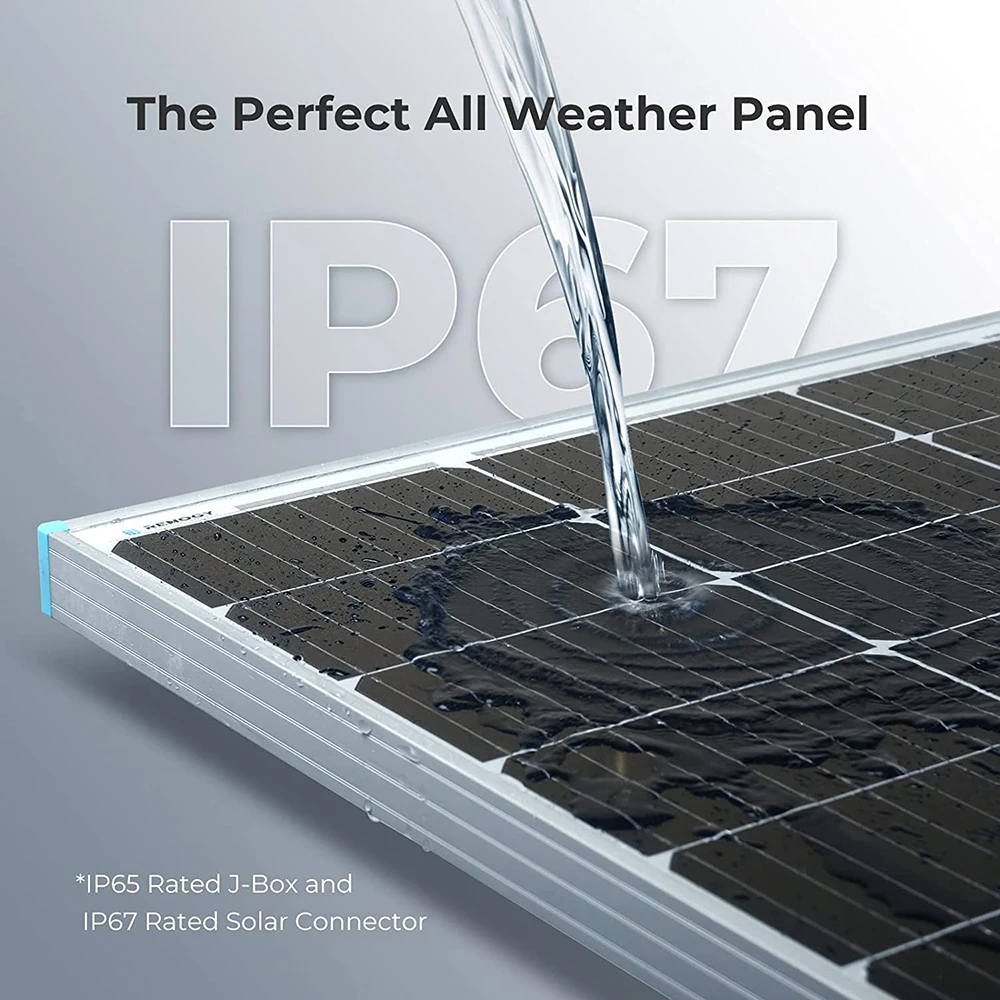

Scatola di giunzione: classificata IP67
Intervallo di temperatura: -20℃-+80℃

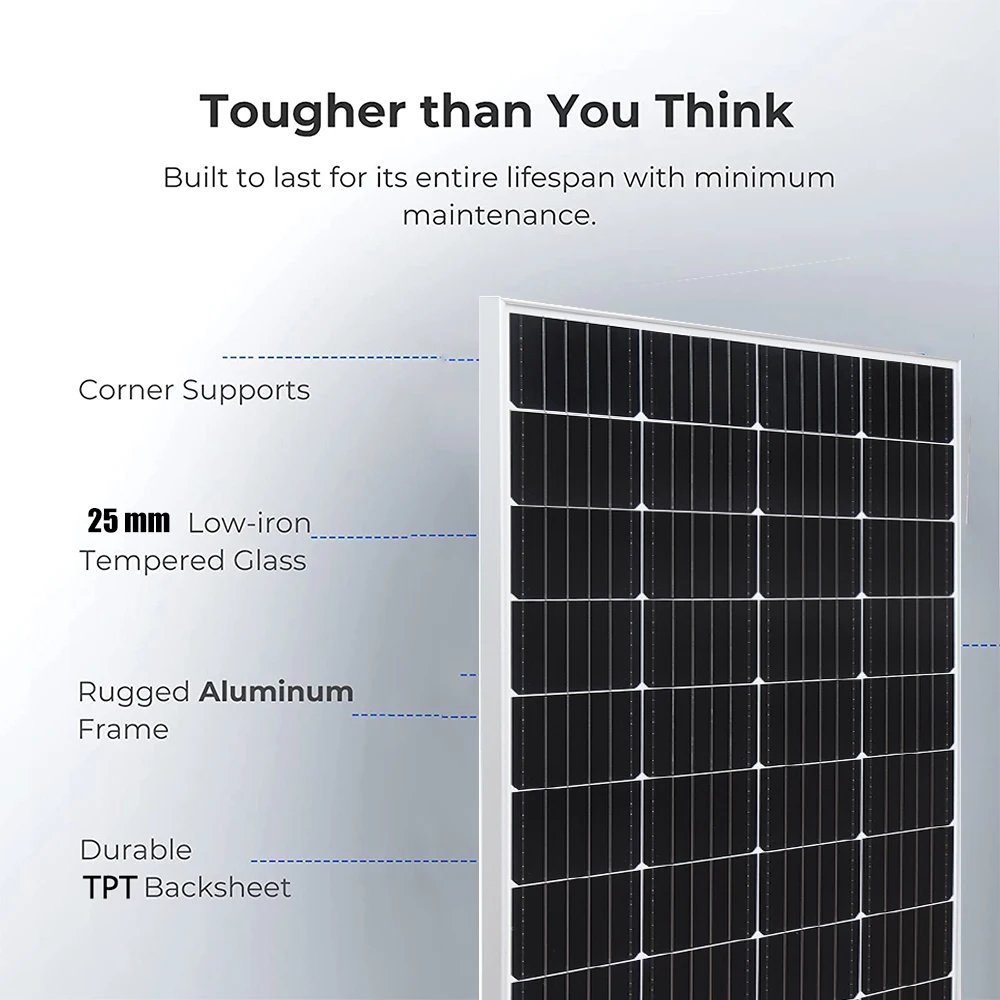

Telaio: lega di alluminio pesante e solida
Tipo di vetro: vetro temperato da 3,2 mm
Cavo di uscita: 2,5 mm2/14 AWG 90 mm/3,54″
Dimensioni: 1235*680*25 mm (dimensioni stock russo/USA 1140*700*25 mm)
Peso: 7,96 kg
Tensione massima del sistema: 1000 V CC (IEC)/600 V CC (UL)
STC: irradiazione 1000w/m2 Temperatura 25℃ AM=1,5
Pacchetto elenco “kit da 800 W”

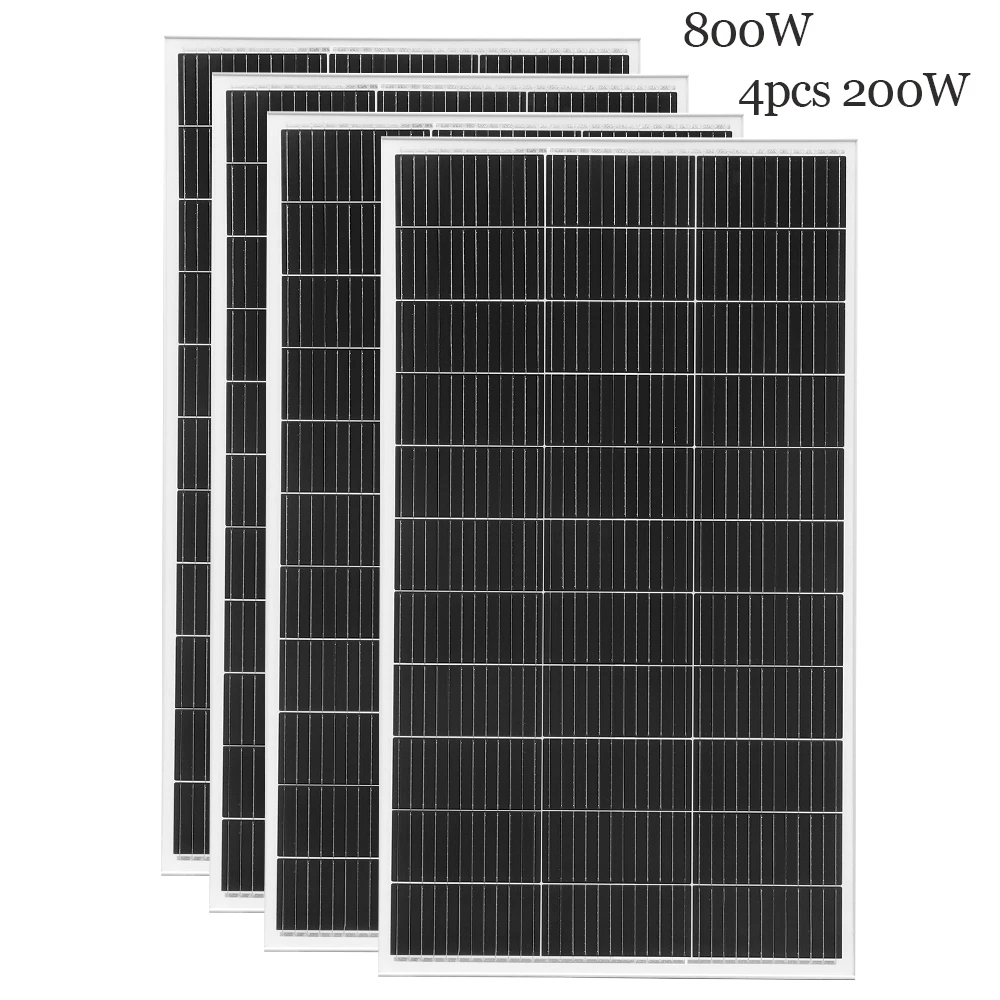

Pannello solare in vetro 4 * 200 W

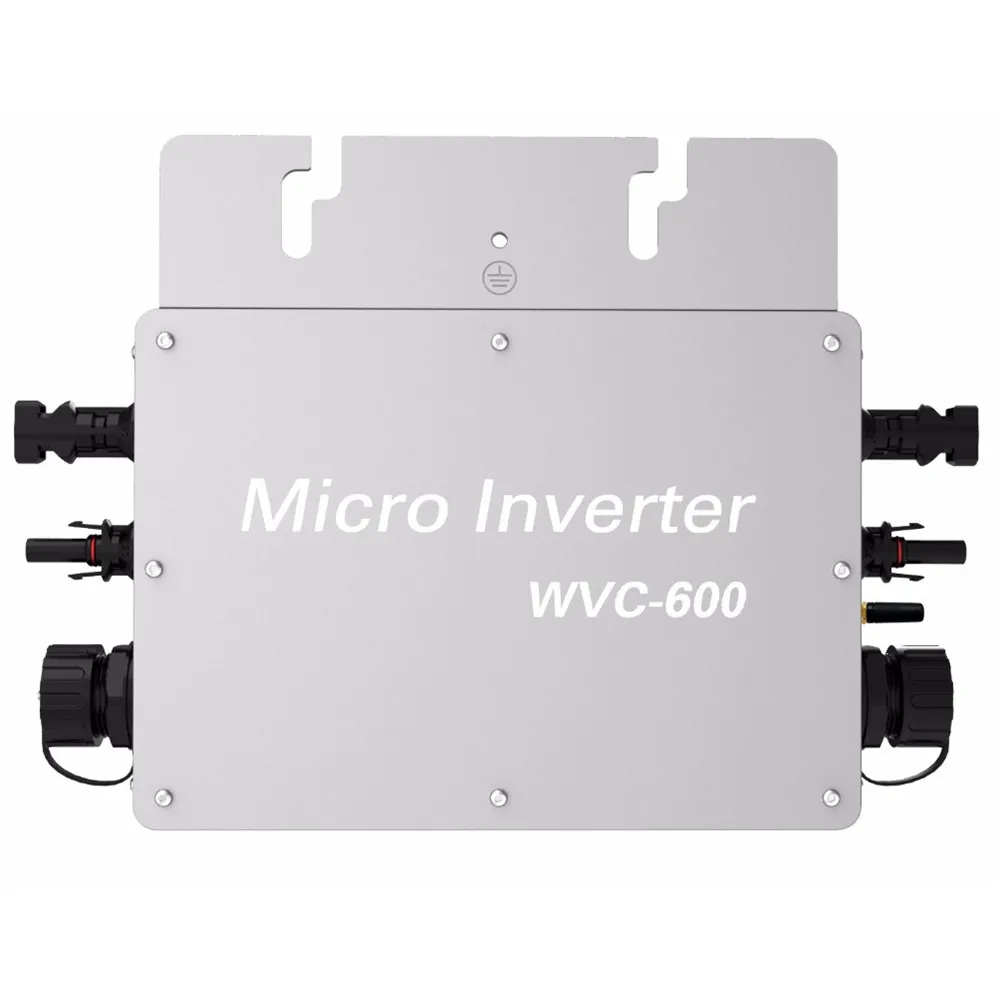

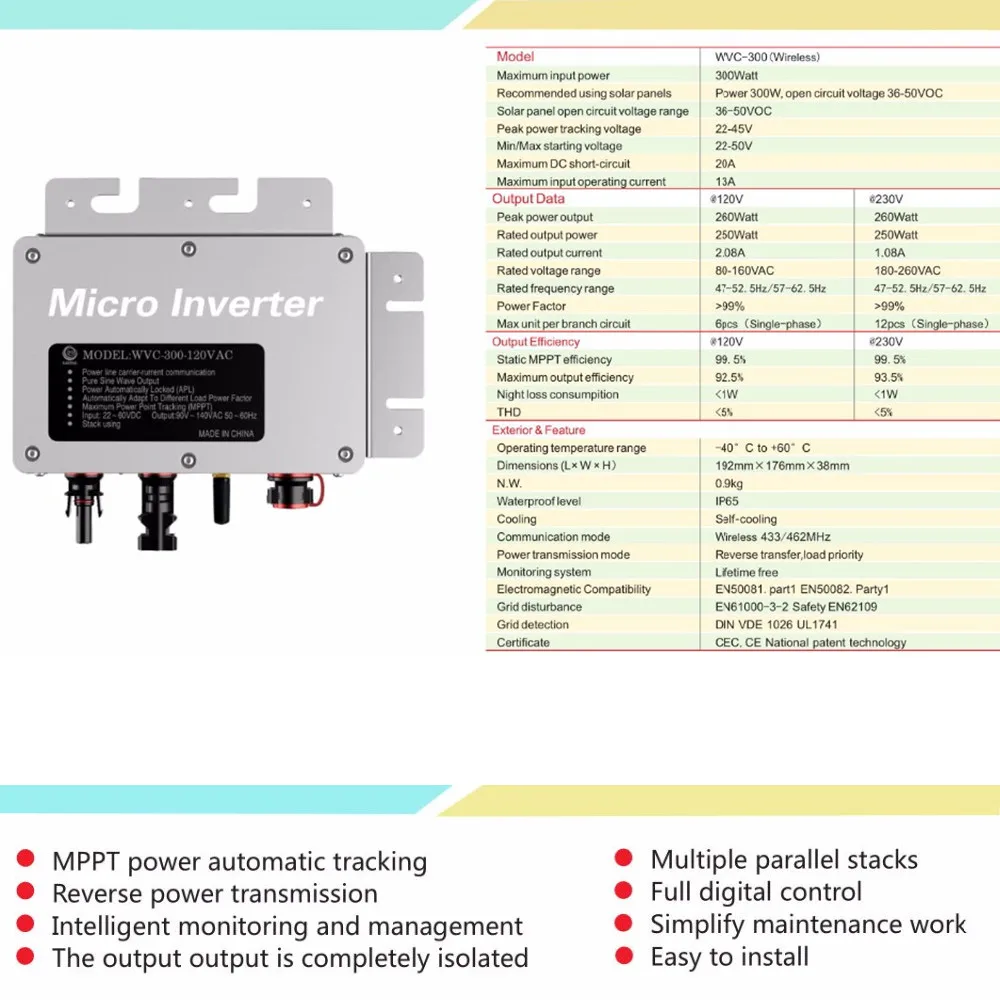

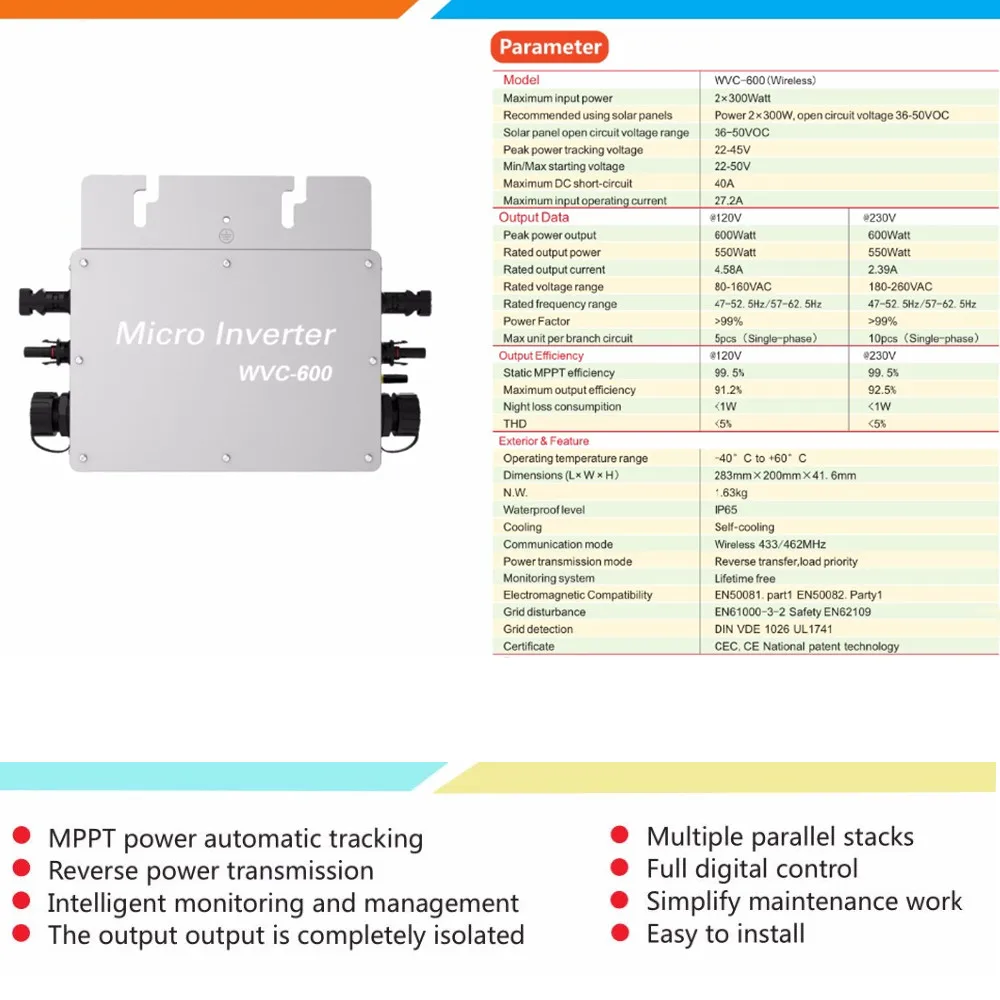

1 micro inverter da 600 W 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga da 2 * 3 metri
16 staffe a Z
PS:
1.Il pacco viene spedito in due pacchi, il pacco dell’inverter arriva prima e il pacco del pannello solare (i resi non sono supportati) arriva più tardi.
2.La centrale elettrica del balcone è adatta solo per le reti elettriche domestiche.Il terminale CA deve soddisfare una tensione di 230 V per avviare l’inverter.La tensione di uscita è instabile e l’inverter non può essere avviato.
3.Collegare correttamente i poli positivo e negativo dell’inverter, altrimenti l’inverter potrebbe bruciarsi!
4.Il motivo per cui la spia sulla parte anteriore dell’inverter lampeggia in rosso o non si accende: il pannello solare deve essere esposto al sole e la tensione del pannello solare è normale.Se la tensione del pannello solare è troppo bassa, l’inverter non può avviarsi.

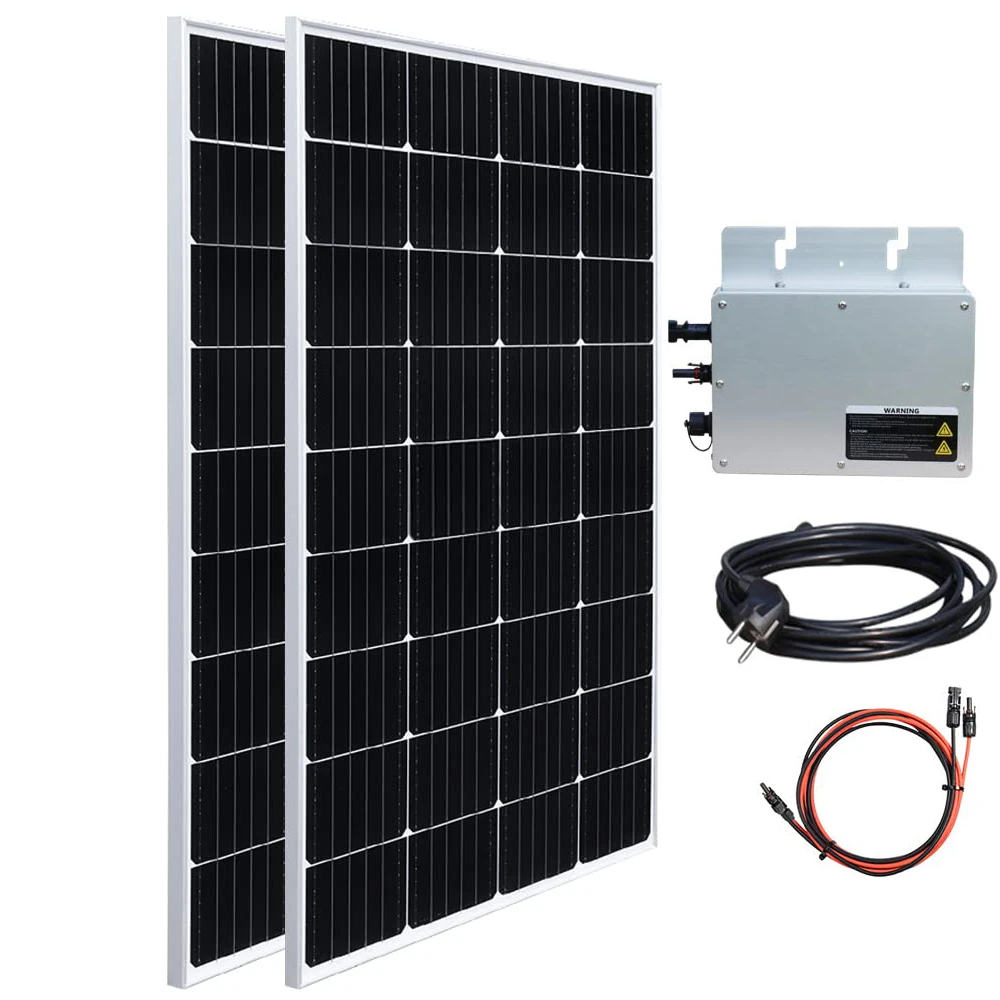

Pacchetto elenco “kit da 400 W”

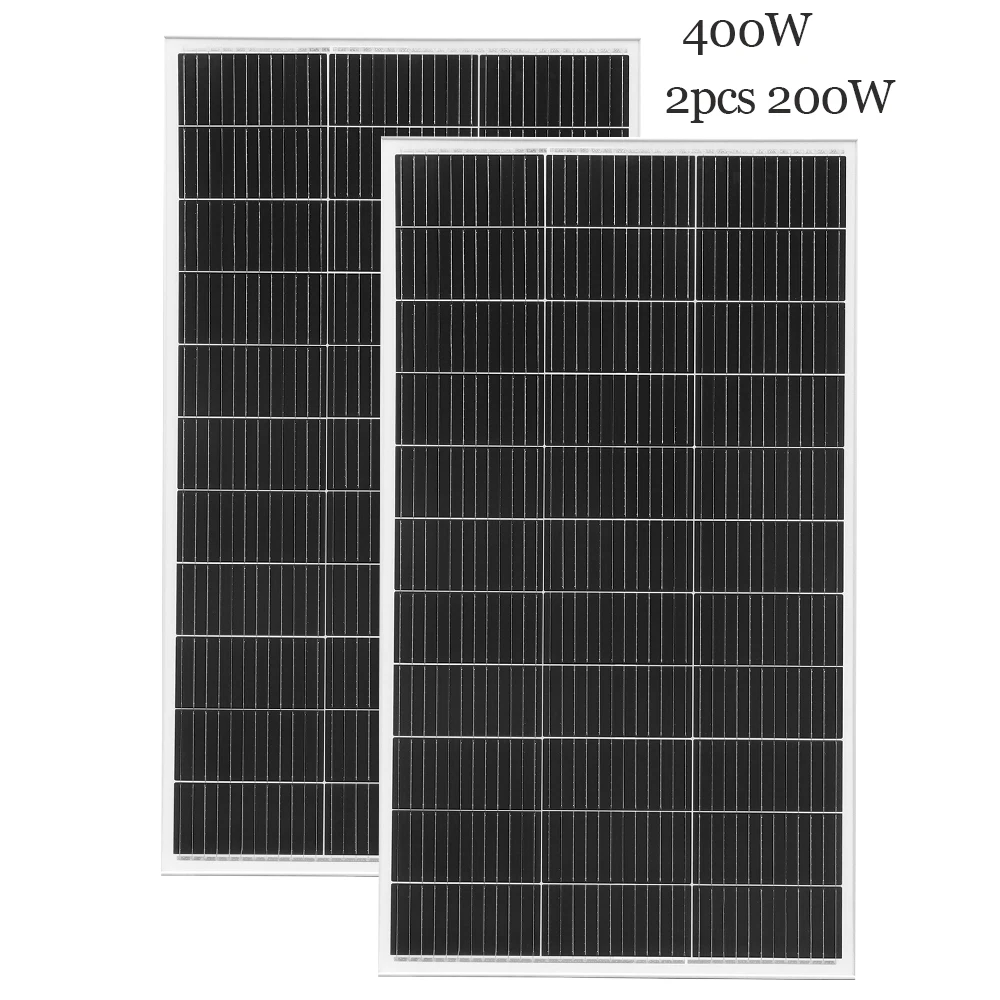

Pannello solare in vetro da 2 * 200 W

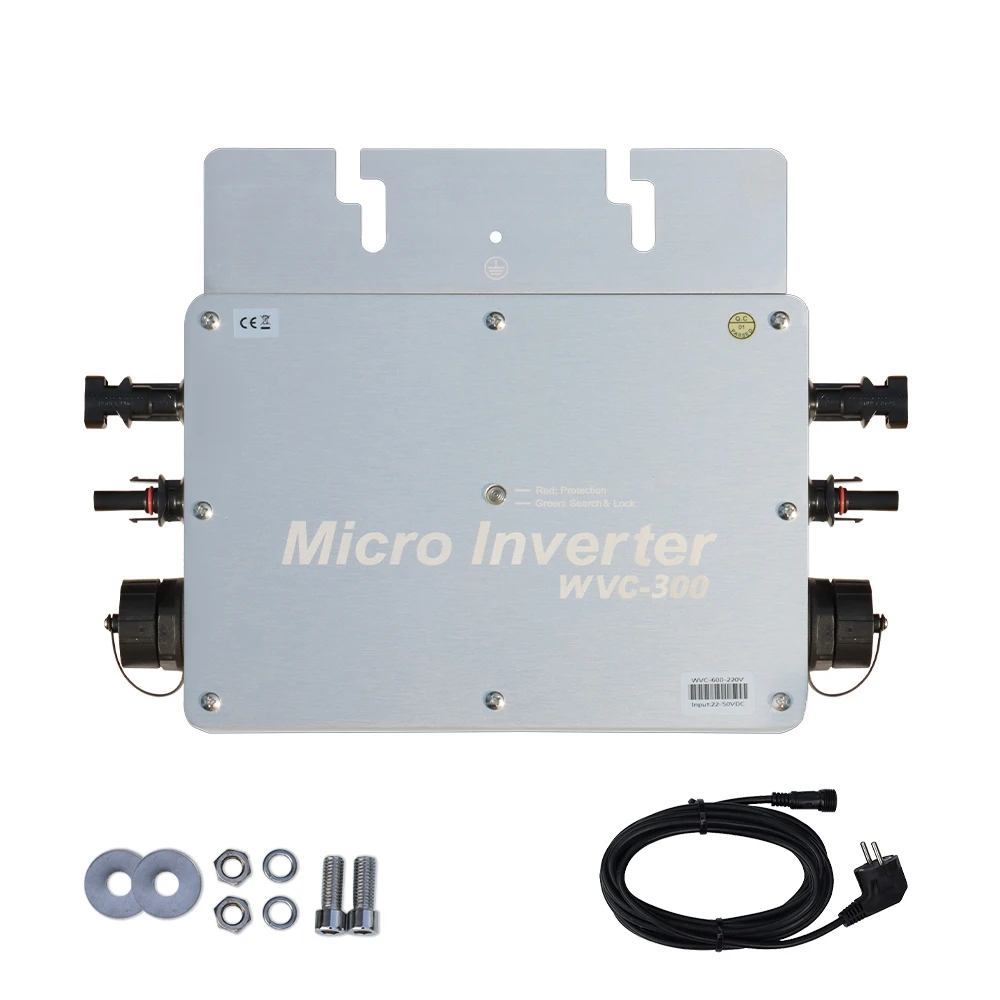

1 micro inverter da 300 W 230 V
Cavo CA 1*5 metri per presa
Cavo di prolunga 1 * 3 metri
8 staffe a Z

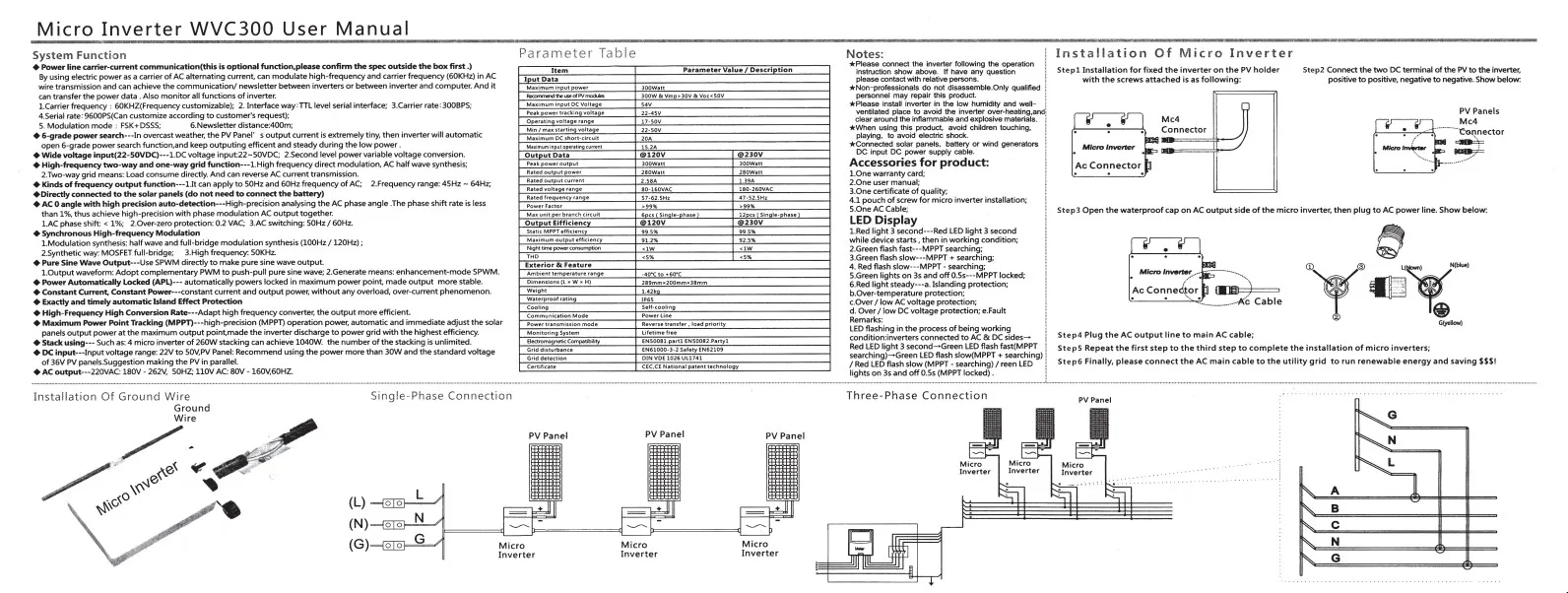

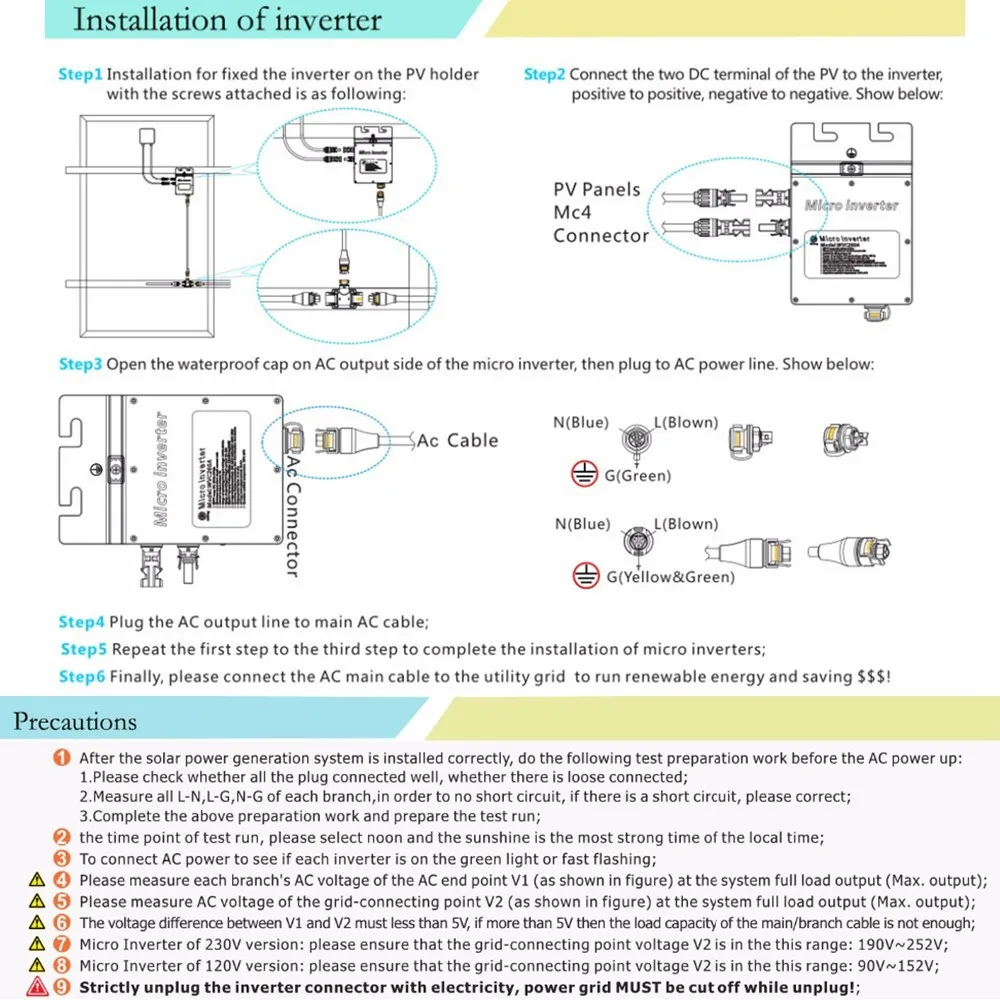

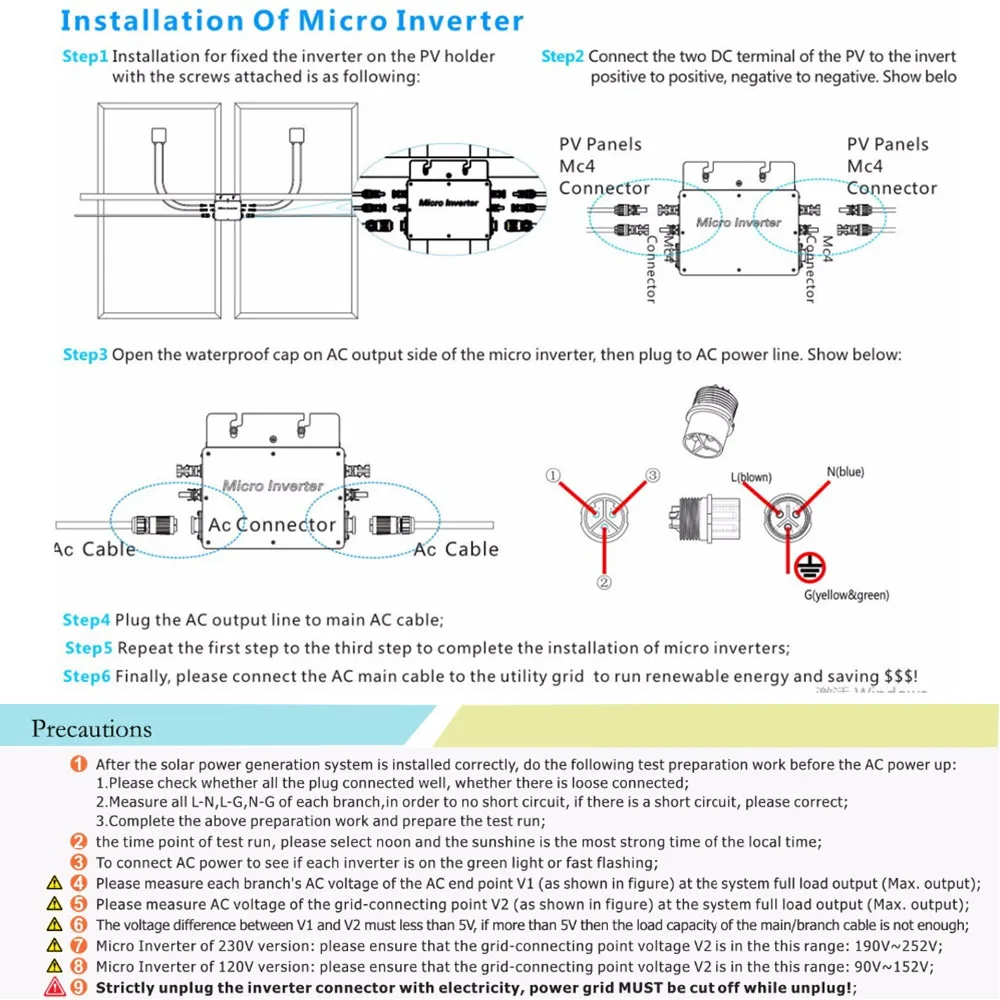

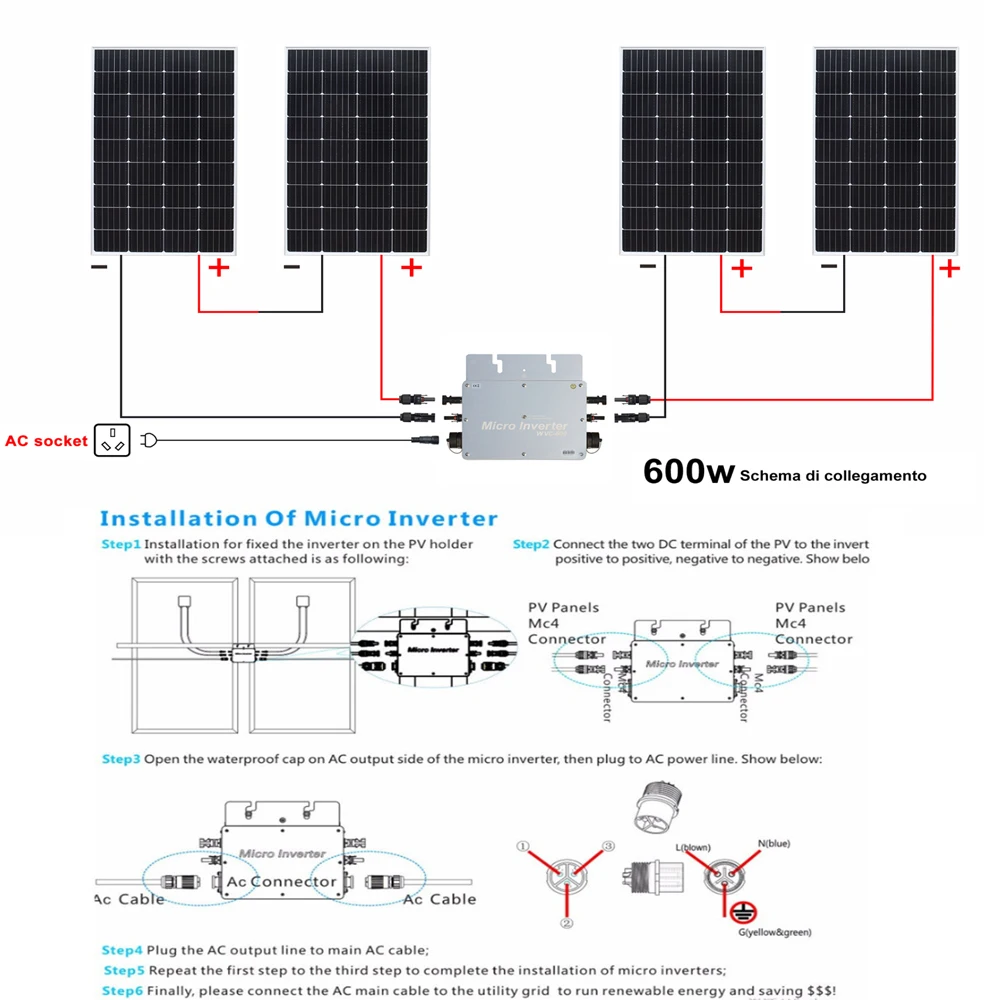

Installazione
Passaggio 1: collegare i micro inverter allo scaffale.
a.Marcare la posizione del micro inverter sul rack, rispetto alla scatola di giunzione del modulo fotovoltaico o a qualsiasi altra ostruzione.
b.Monta un micro inverter in ciascuna di queste posizioni utilizzando l’hardware consigliato dal tuo fornitore di rack di moduli.

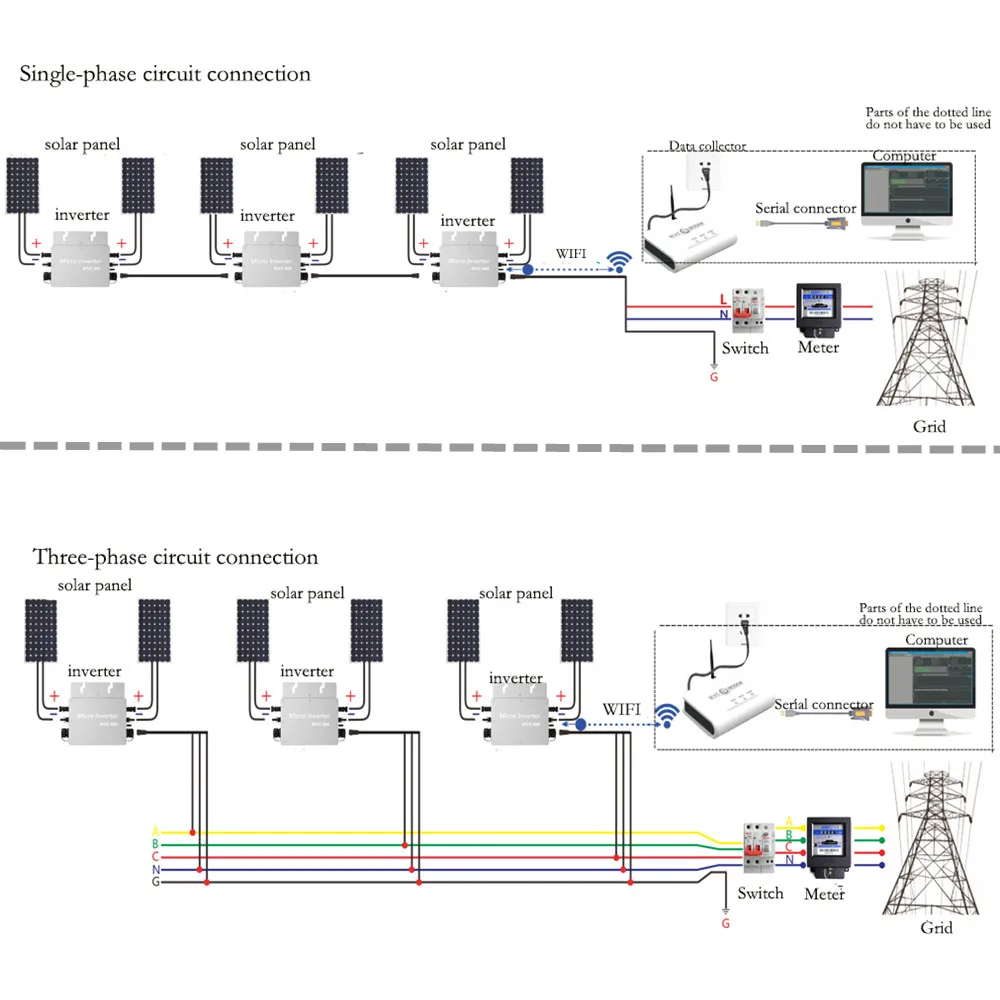

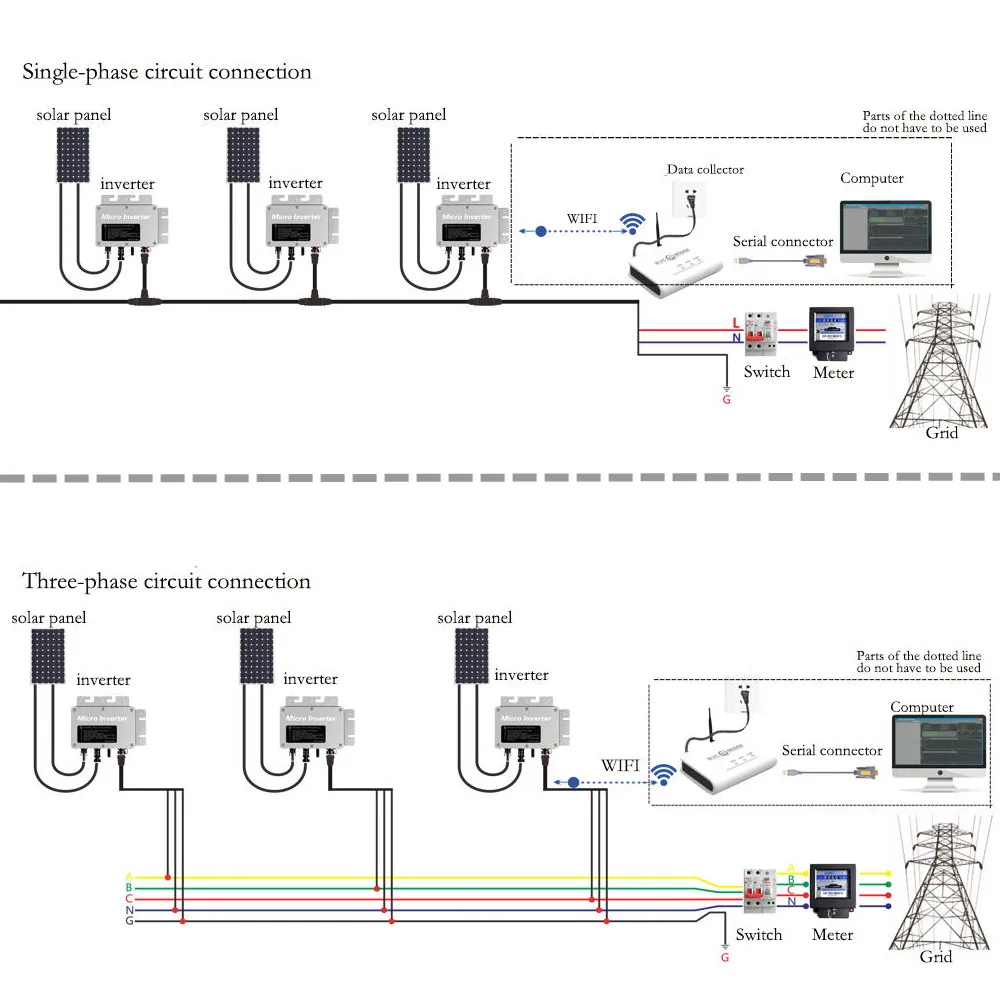

Passaggio 2: collegare il cavo CA del micro inverter e collegarlo al cavo bus CA (L-marrone, N-blu, G-verde e giallo) uno per uno, non superare la corrente massima del cavo bus CA.
Passaggio 3: collegare il micro inverter al modulo fotovoltaico, non superare i VOC dei pannelli fotovoltaici
inverter max.tensione di ingresso.
Passaggio 4: installare la scatola di giunzione del circuito di diramazione CA, collegare i conduttori del cavo del bus CA.Collegare la scatola di giunzione del circuito di diramazione CA al punto di interconnessione della rete elettrica.
Passaggio 5: ricontrollare che tutti i micro inverter, i connettori e i cavi siano corretti e ben collegati.
Passaggio 6: accendere l’interruttore CA su ciascun circuito di diramazione CA del micro inverter.
Passaggio 7: accendere l’interruttore CA principale della rete elettrica.Il tuo sistema inizierà a produrre energia
dopo un periodo di ritardo di sicurezza di 30 secondi.
Pacchetto elenco “Solo 400W Solar”
Pannello solare in vetro da 2 * 200 W
Pacchetto elenco “Solo 800W Solar”
Pannello solare in vetro 4 * 200 W
