Kit di misurazione della frequenza fai-da-te Misuratore di frequenza 1Hz-50MHz Pratica di saldatura Kit elettronico fai-da-te Display a tubo digitale ad alta precisione

Kit di Misurazione della Frequenza Fai-da-Te 1Hz-50MHz Misuratore di Frequenza per Pratica di Saldatura Kit Elettronico Fai-da-Te con Display Digitale ad Alta Precisione

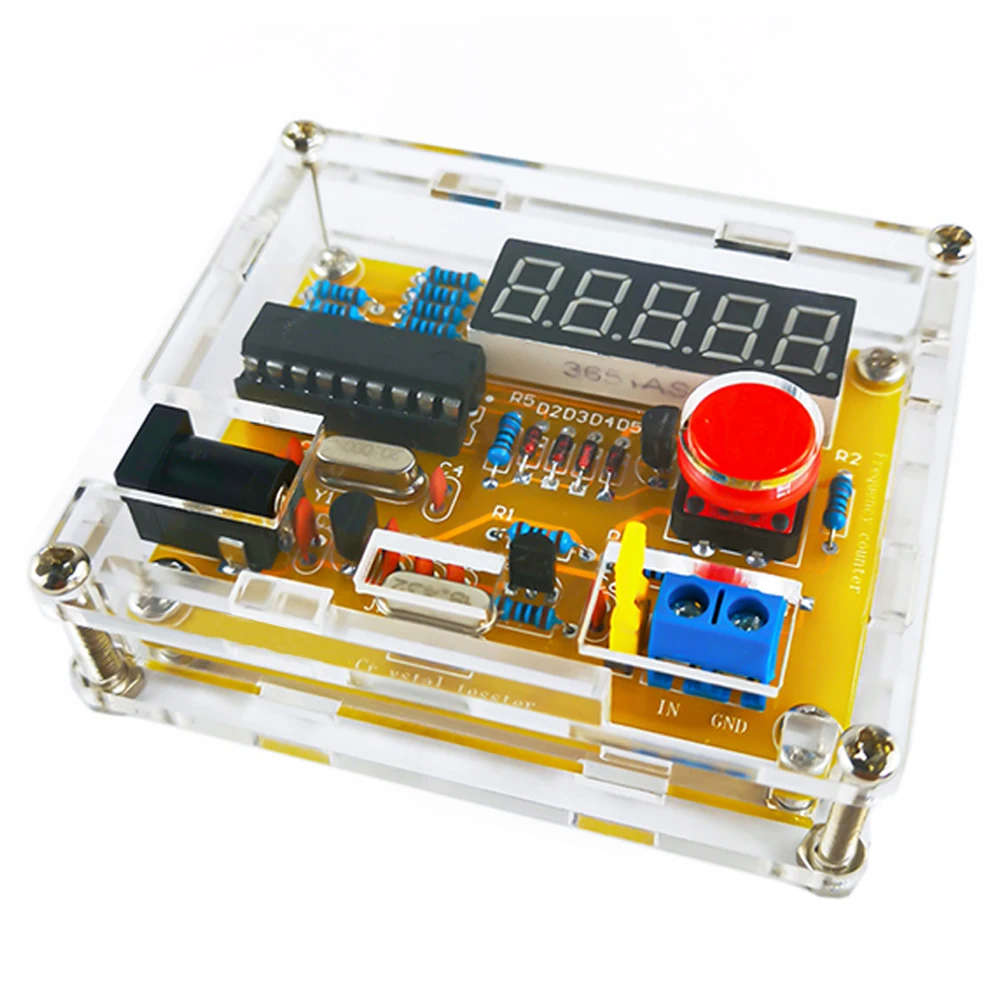

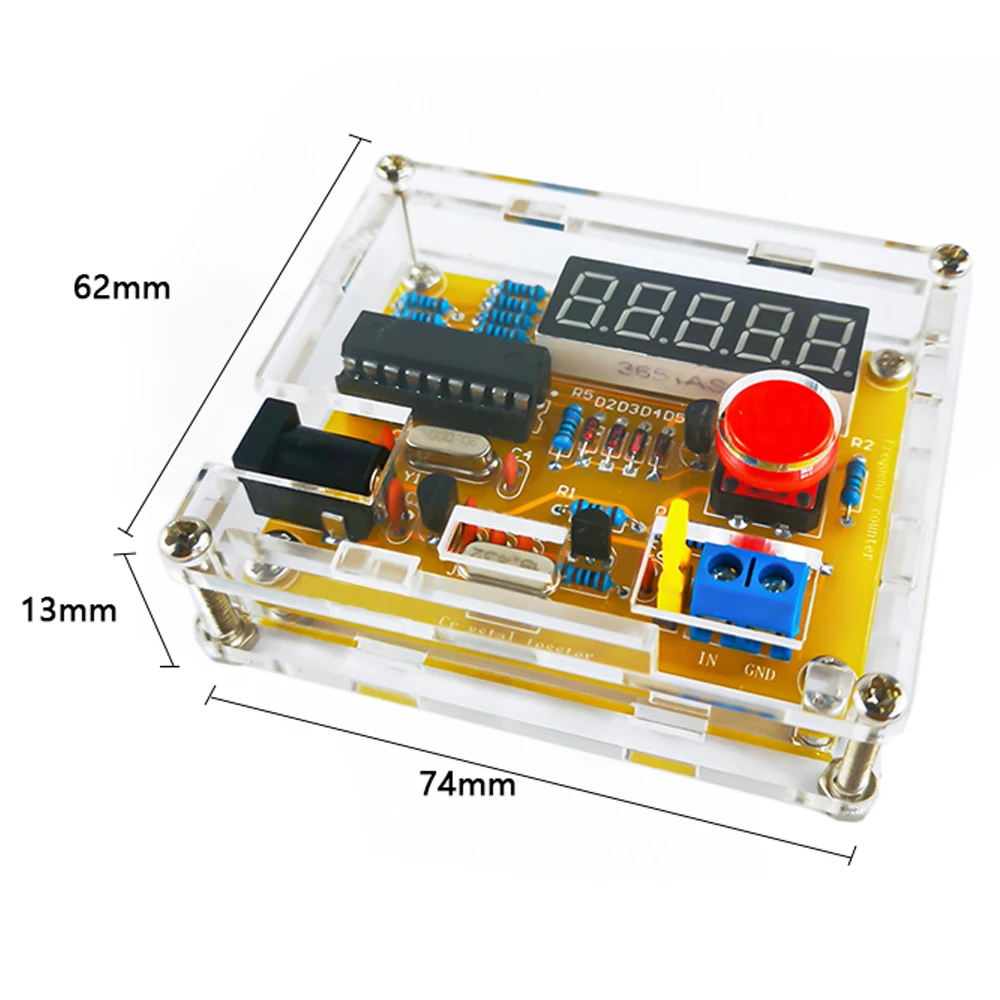

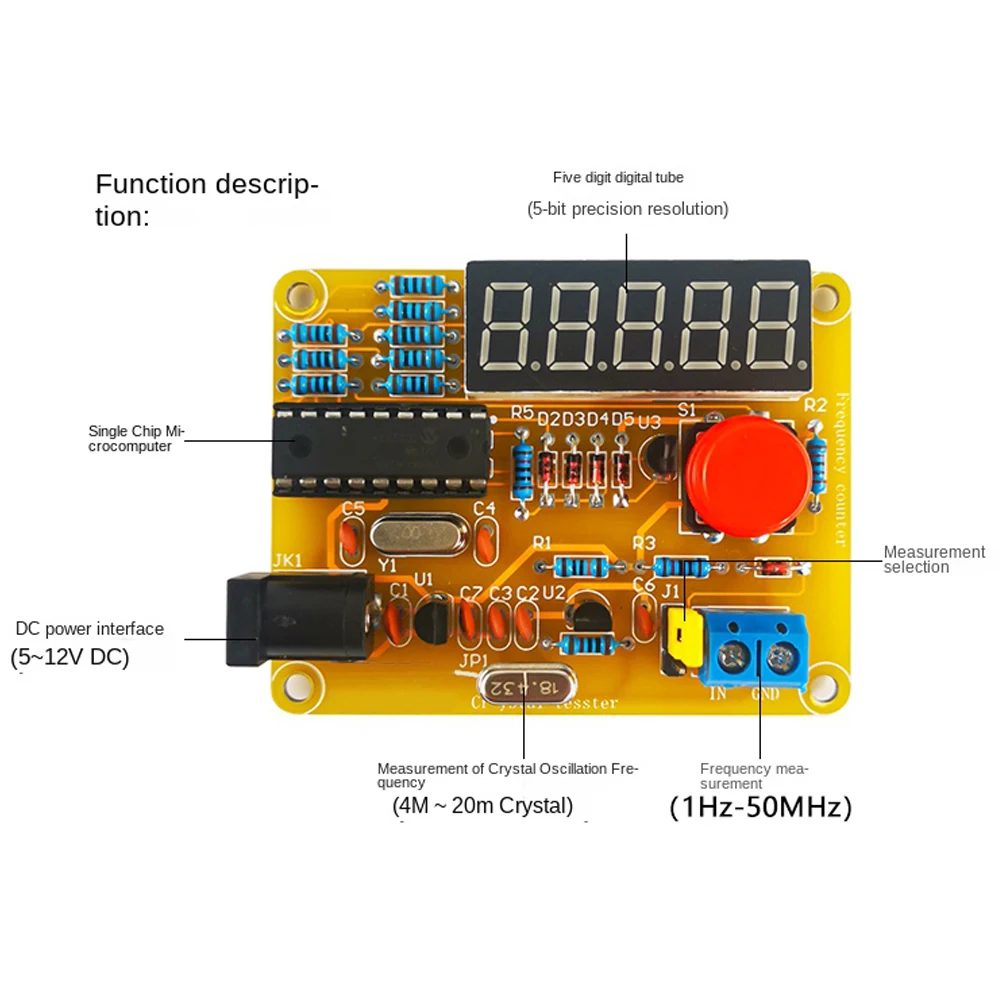

Caratteristiche del prodotto:

1. Gamma di frequenza misurabile 1 Hz-50 MHz, tensione minima 5V (1Hz-50MHz);

2. È possibile misurare la frequenza di oscillazione della maggior parte delle oscillazioni a cristallo comunemente utilizzate.

3. Risoluzione di precisione a cinque bit (ad esempio 0,0050 kHz, 4,5765 MHz, 11,099 MHz);

4. Conversione automatica della gamma, senza commutazione manuale;

5. Impostazioni programmabili di frequenza per addizione e sottrazione per la misurazione di ricetrasmettitori radio e altre apparecchiature;

6. È possibile scegliere la modalità di risparmio energetico e spegnere automaticamente il display se la frequenza non cambia in modo significativo entro 15 secondi.

7. Può essere alimentato tramite un’interfaccia USB universale da 5V, un alimentatore esterno DC o una batteria da 9V. Il numero di componenti è ridotto, tutti i componenti sono plug-in, e l’installazione e la configurazione sono semplici.

Passaggi di debug:

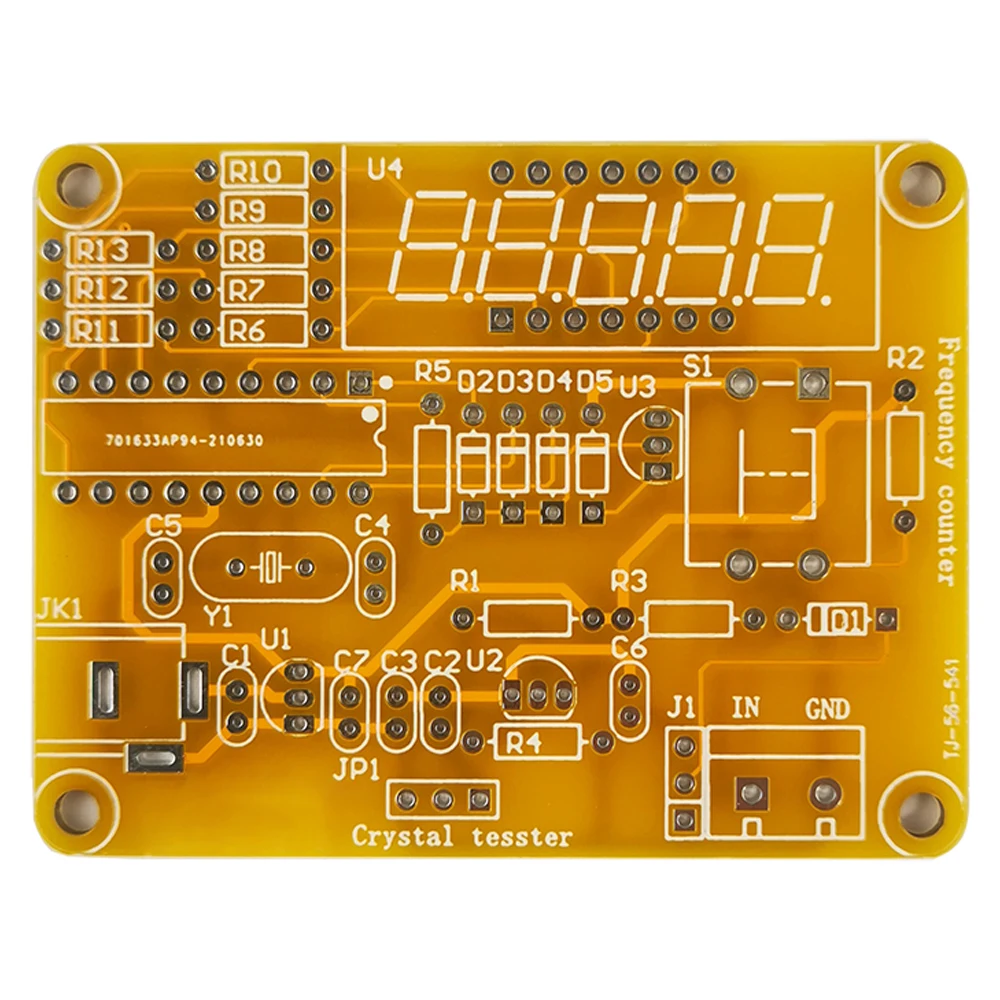

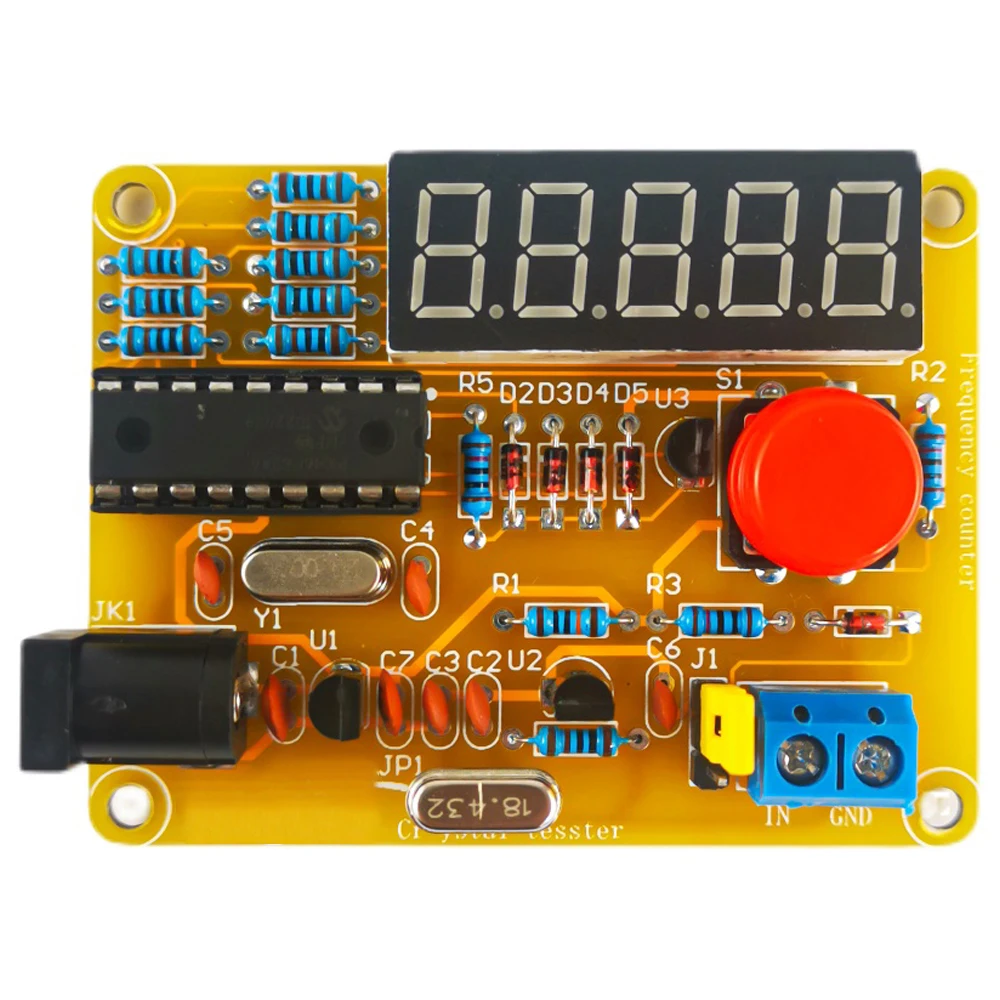

1. Dopo aver saldato il circuito integrato, il microcontrollore PIC16F628A, prestare attenzione alla direzione del circuito integrato. L’inserimento errato potrebbe danneggiare il chip!

2. Controllare se l’IC è invertito. Se c’è qualche inversione, correggerla tempestivamente.

3. Dopo il controllo, una volta acceso l’alimentazione, il quarto tubo digitale mostra 0. Indica un’installazione riuscita.

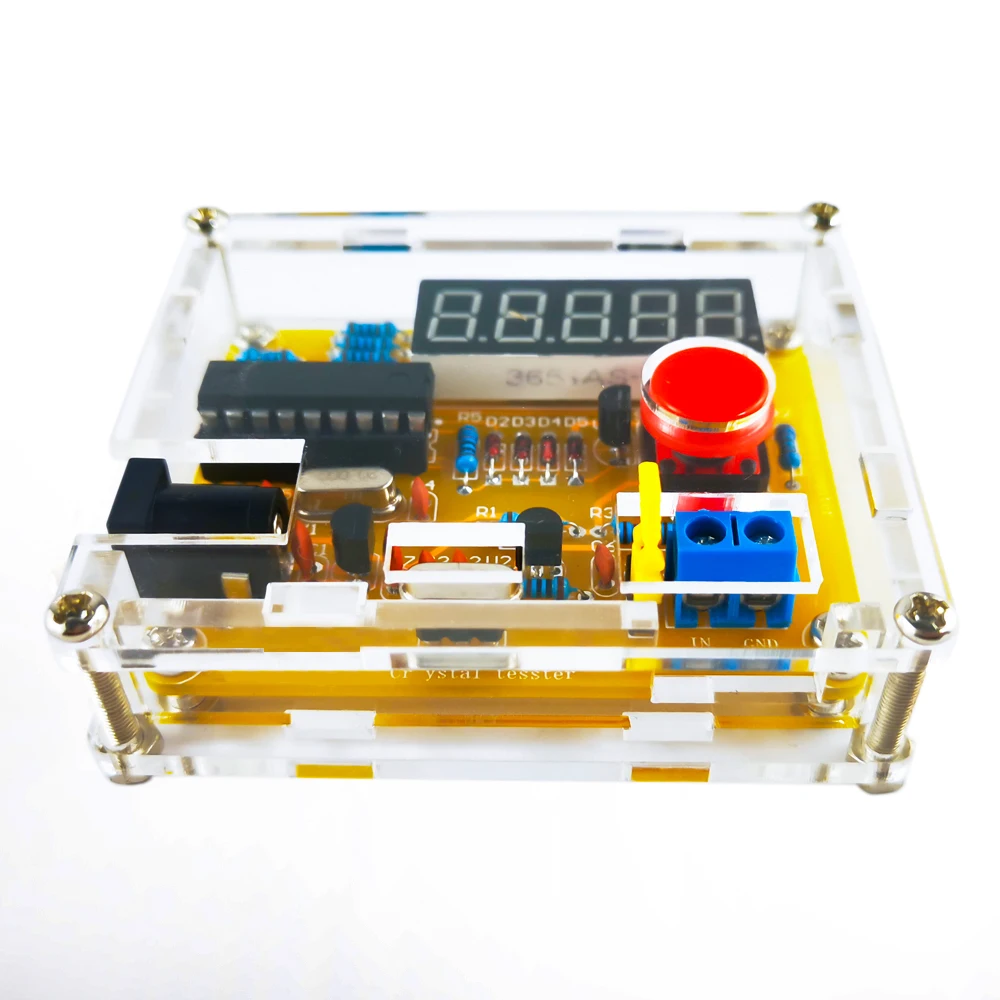

Passaggi per l’uso:

1. Prima di misurare il segnale, inserire il ponticello j1. Il terminale blu è IN. Per l’ingresso del segnale, GND è collegato al segnale GND, e l’intervallo del segnale di ingresso non può superare i 30V, altrimenti potrebbe danneggiare il microcontrollore e altri componenti.

2. Si prega di inserire un ponticello j1 prima di misurare il cristallo. È possibile misurare la vibrazione del cristallo da 4M a 20M, e si può misurare anche la vibrazione del cristallo di 40M.
