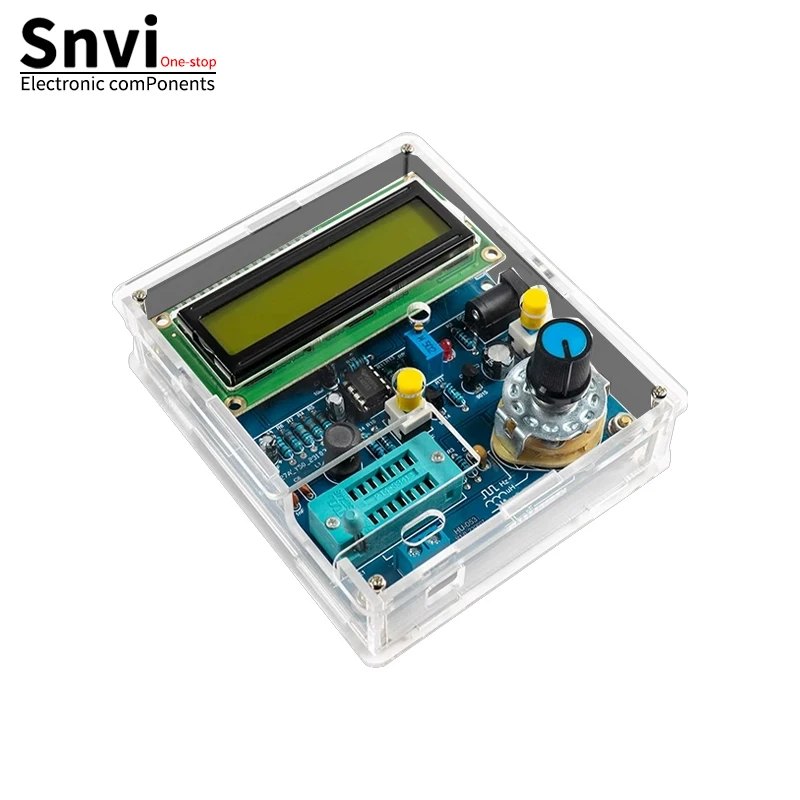

Kit elettronico fai-da-te per misuratore di capacità-induttanza-frequenza – Pratica di saldatura del circuito del tester 51 MCU

Il prezzo originale era: € 25,99.Il prezzo attuale è: € 18,99.

Modello 1
China Mainland
Cancella
COD: 1005009910726759 Categoria:
Spedizione € 7,03Via Spedizione VitacomodaConsegna: ago 21 - 30

Impegno di servizio

Si tratta di informazioni sul prodotto su un kit condensatore, induttore e frequenzimetro.I dettagli chiave sono:

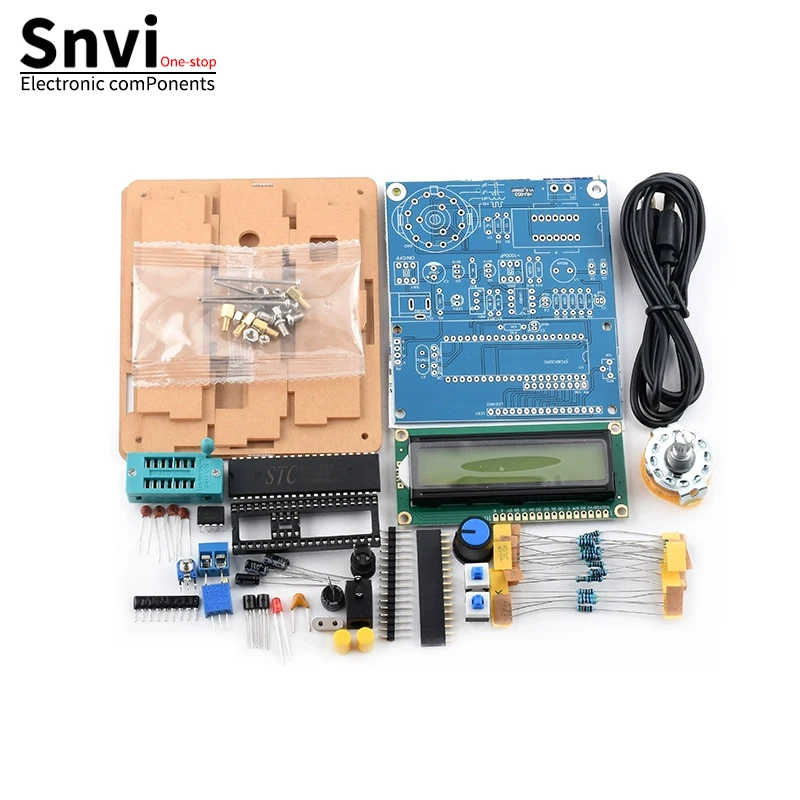

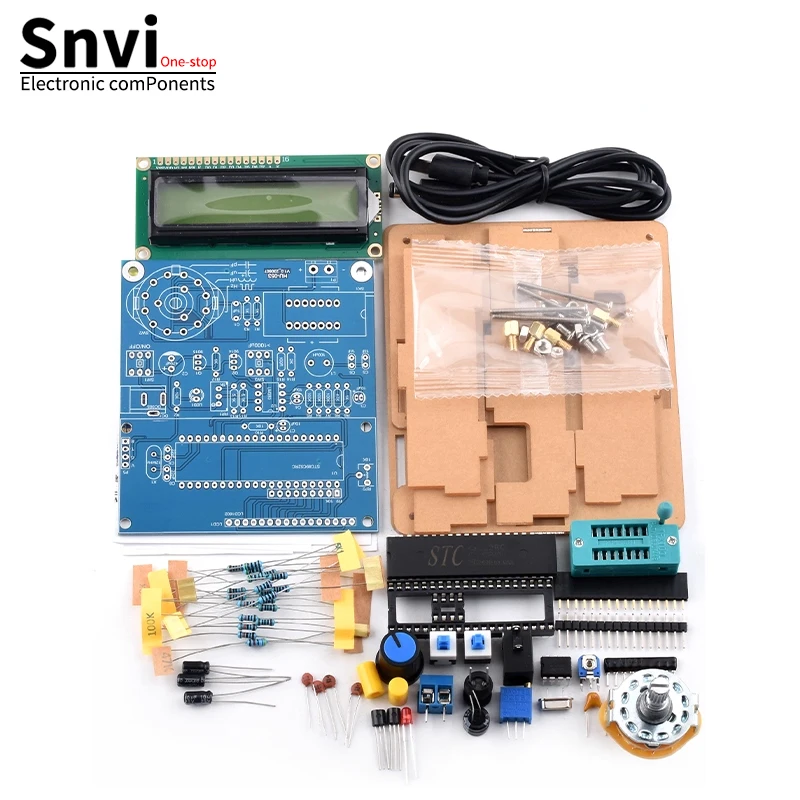

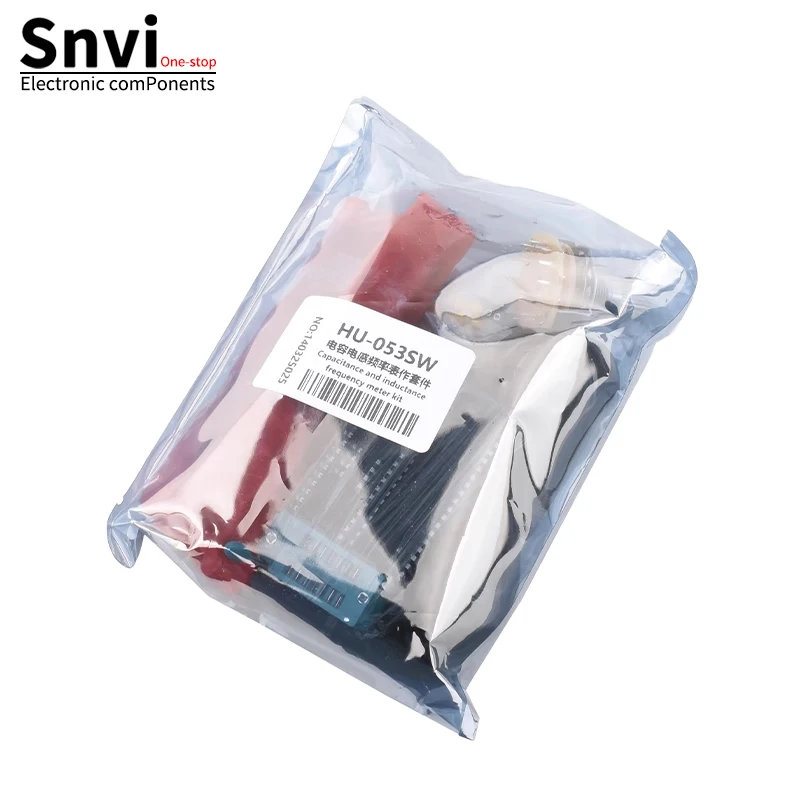

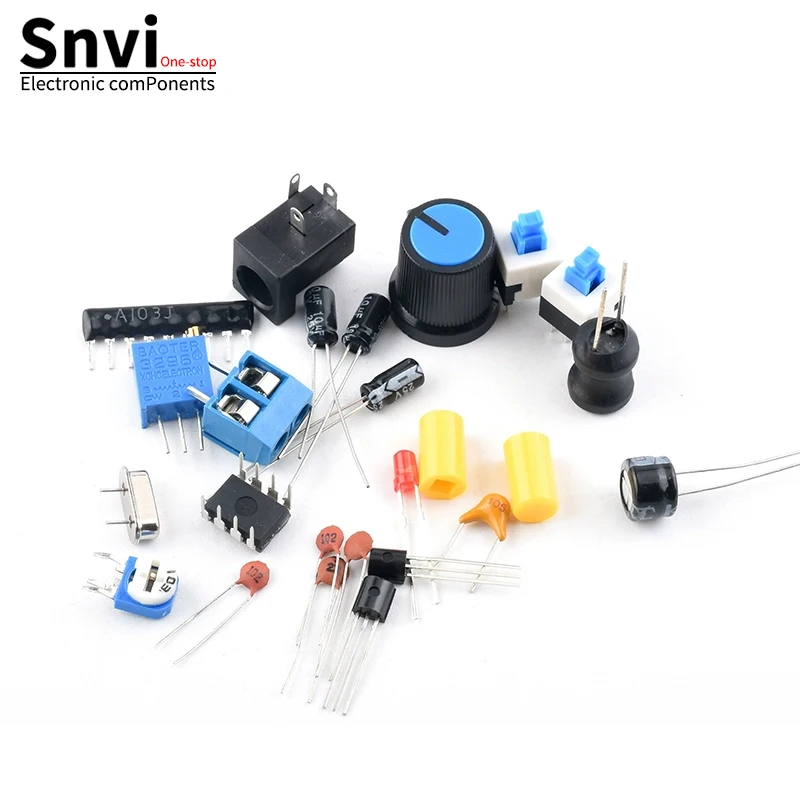

  • Nome del kit: HU – 053 Kit condensatore, induttore e frequenzimetro

  • Dimensioni del PCB: 91×80mm (misurazione manuale con errore di 1 – 2mm)

  • Tensione di alimentazione: Alimentazione USB, 5 V (presa di alimentazione CC)

  • Intervallo di misurazione della capacità non polare: 1pF – 2200pF

  • Intervallo di misurazione della capacità polare: 1μF – 12000μF

  • Intervallo di misurazione dell’induttanza: 1μH – 1H

  • Intervallo di misurazione della frequenza: 20Hz – 400KHz

Si tratta di una serie di suggerimenti per l’utilizzo di un kit di misurazione elettronico.Le informazioni chiave sono:
  1. La tensione di alimentazione del kit è DC 5 V ed è meglio utilizzare una fonte di alimentazione con meno rumore e uscita stabile.

  2. Prima di ogni accensione, tutti gli interruttori dovrebbero essere in posizione sollevata e verrà visualizzato circa 2 secondi dopo l’accensione.

  3. Dopo la visualizzazione, prima di installare il guscio, regolare il potenziometro in modo che la tensione tra il pin 4 e il pin 5 di LM393 sia 3,16 V.

  4. Ruotare fino alla marcia corrispondente quando si misura un componente.

  5. Quando si misurano condensatori e induttori non polari, non è necessario distinguere i poli positivo e negativo; per i condensatori di frequenza ed elettrolitici è necessario distinguere i poli positivo e negativo e garantire un buon contatto.

  6. La mantissa della lettura non è arrotondata o ottimizzata, quindi è normale che la mantissa fluttui.

Si tratta di un’istruzione di test funzionale per un dispositivo di misurazione elettronico.Le informazioni chiave sono:

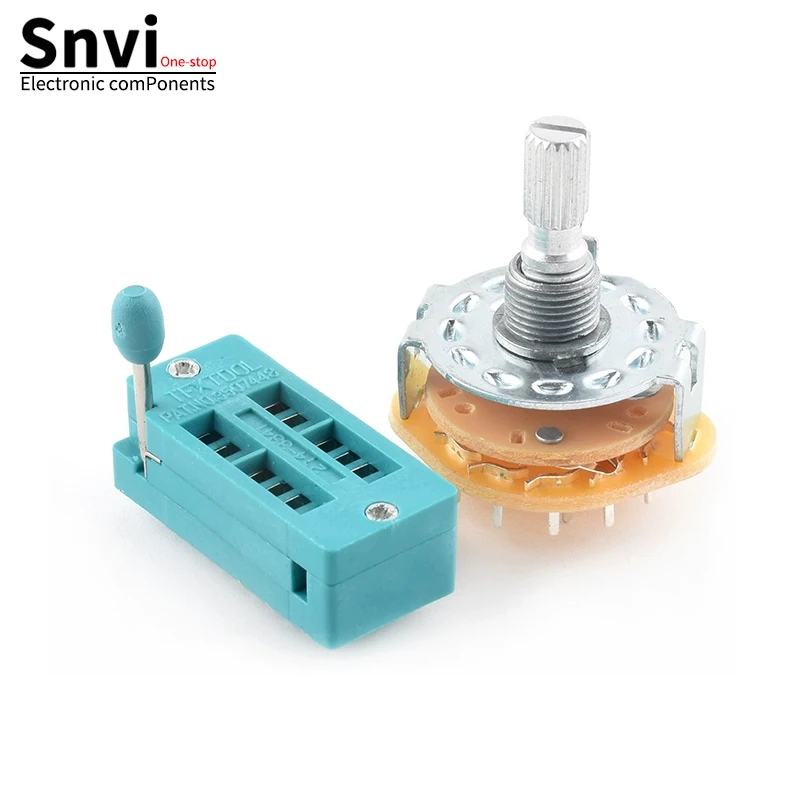

  • Selezione delle funzioni: Ruotare l’interruttore del cambio per scegliere diverse funzioni, tra cui frequenza di misurazione (Hz), induttanza (uH), capacità polarizzata (uF) e capacità non polarizzata (pF).

  • Funzione interruttore di blocco SW3:
    • Quando si misura la capacità non polarizzata, l’interruttore SW3 viene utilizzato per la regolazione dello zero.Premere l’interruttore di blocco dallo stato (soppo – su) per avviare la regolazione dello zero e premerlo nuovamente per far sì che l’interruttore si apra dopo aver completato la regolazione dello zero.

    • Quando si misura la capacità polarizzata, SW3 viene utilizzato per selezionare l’intervallo di misurazione.Quando l’interruttore è bloccato, la portata è superiore a 1000uF.

  • Calibrazione prima dell’uso (è necessario operare solo una volta): Per la calibrazione della misurazione della capacità polarizzata, dopo l’accensione e senza componenti di collegamento, regolare RP1 per rendere la tensione tra il pin 4 e il pin 5 di LM393 3,16 V.

Peso 0,133 lbs
Dimensioni 13,00 × 8,00 × 8,00 in
Marca

SNVI

Origine

CN (Origine)

Prodotti chimici ad alto impatto

Nessuno

Condizione

Nuovo

Tipo

Modulo
