Caratteristiche:
1. L’uscita di ricarica rapida PD da 100W garantisce una ricarica efficiente con un risparmio di tempo, offrendo prestazioni robuste e stabili.
2. Include un cavo Type-C intrecciato e resistente che supporta la ricarica rapida bidirezionale da 60W, resistente alla rottura
3. Il display digitale mostra in tempo reale il livello della batteria, la tensione e la corrente per una chiara visibilità dello stato di carica.
4. La scheda madre integra una protezione multilivello contro sovraccarico, scarica eccessiva, sovratensione e surriscaldamento.
5. Progettazione del kit fai-da-te con saldatura semplice, forte adattabilità e assemblaggio pratico
Parametri:

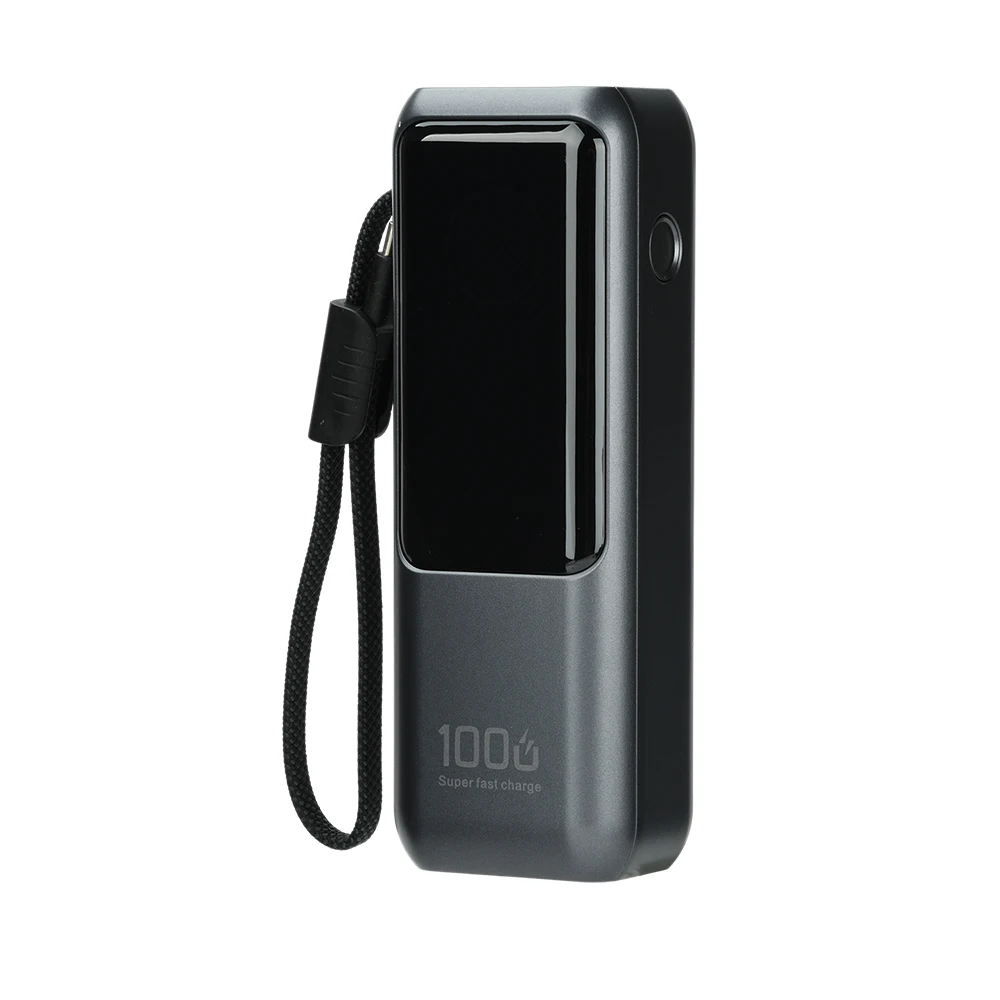

Nome prodotto: kit power bank a ricarica rapida
Parametri di ingresso: 5V3A/9V2A/12V1.5A/20V3.25A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A

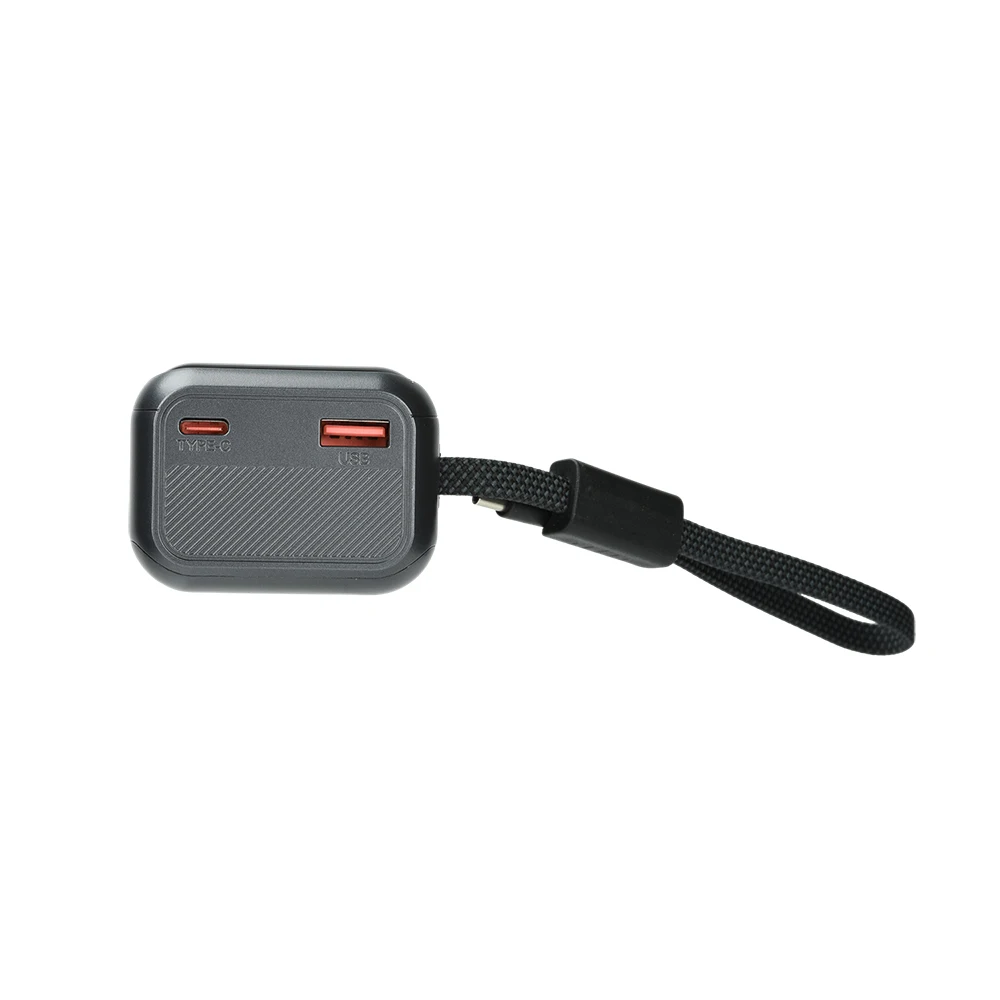

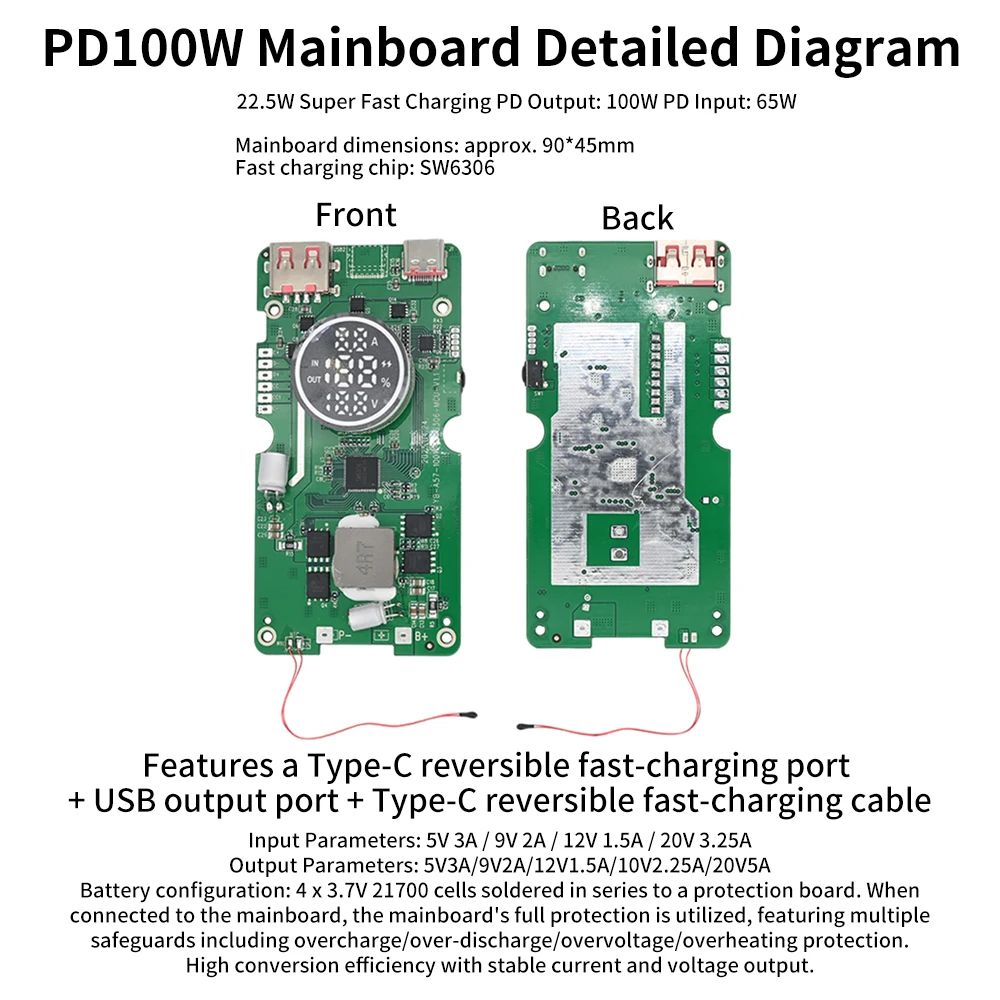

Interfacce della scheda madre: dotata di porta di ricarica rapida bidirezionale di tipo C + porta di uscita USB + interfaccia cavo di ricarica rapida bidirezionale di tipo C
Display: Display LED che mostra il livello della batteria/tensione/corrente

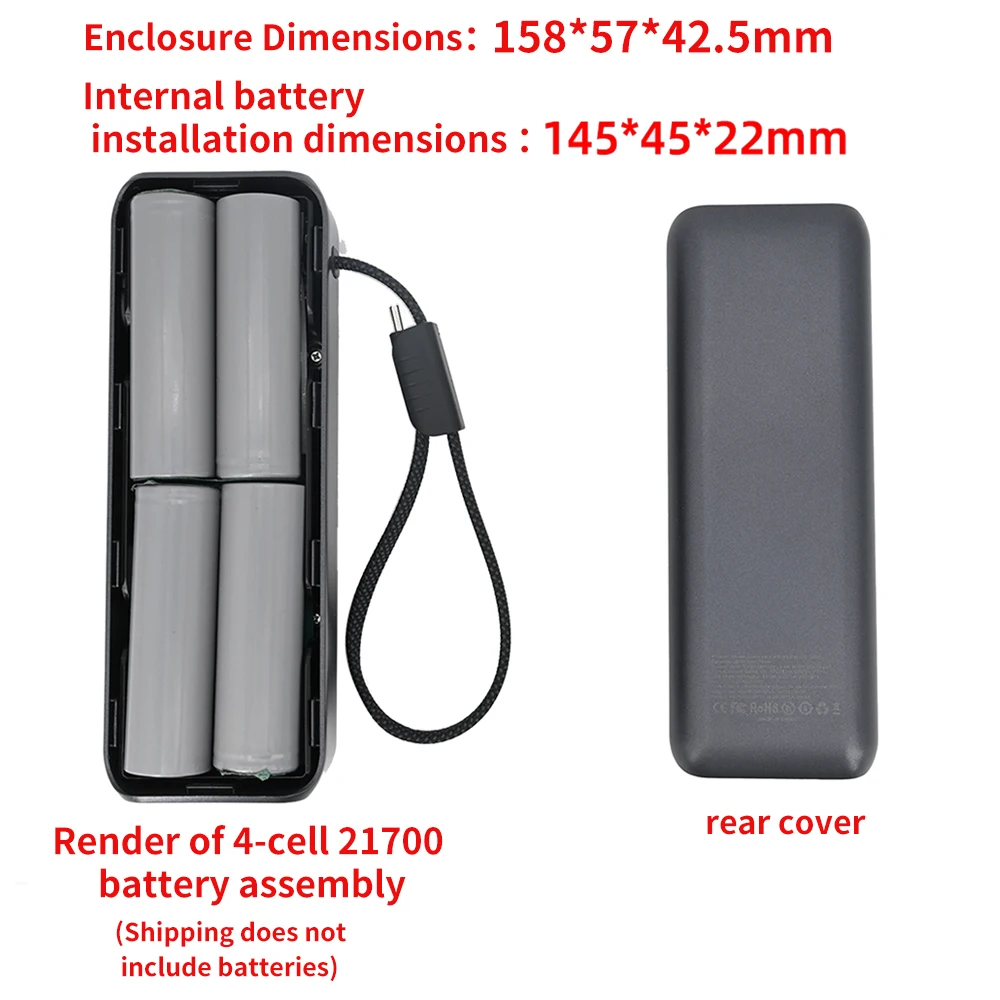

Compatibilità della batteria: supporta 4 batterie 21700 (richiede saldatura; batterie non incluse)

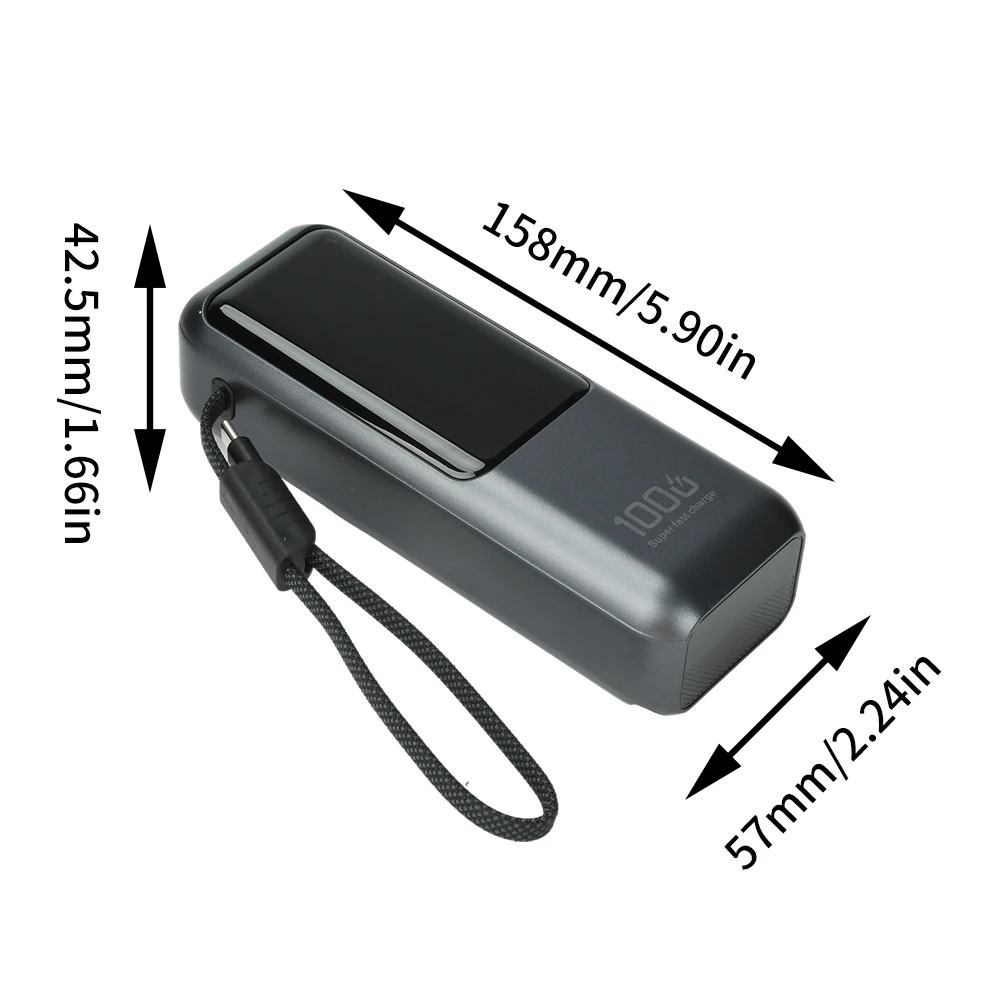

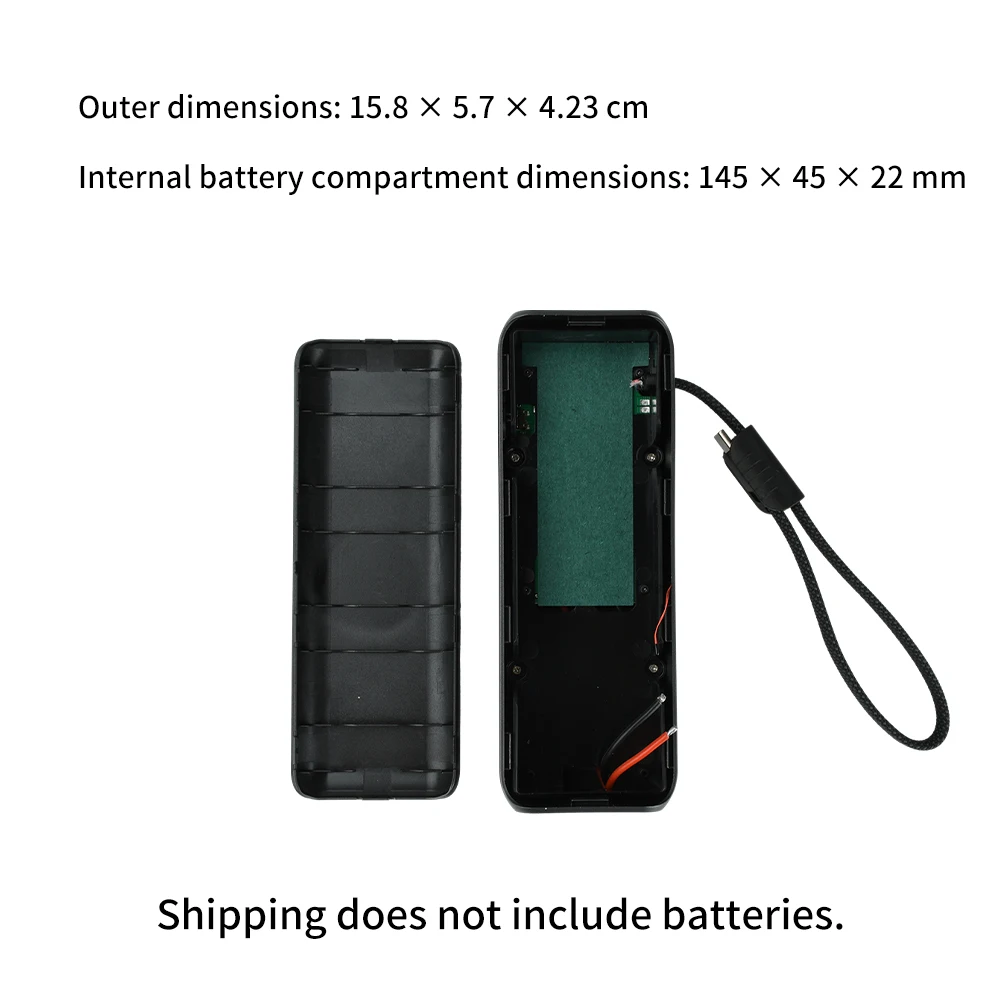

Dimensioni della batteria interna: 145*45*22 mm
Caratteristiche della scheda madre: Protezione completa che include salvaguardie contro sovraccarico/scarica eccessiva/sovratensione/surriscaldamento. Alta efficienza di conversione con uscita di corrente e tensione stabile.

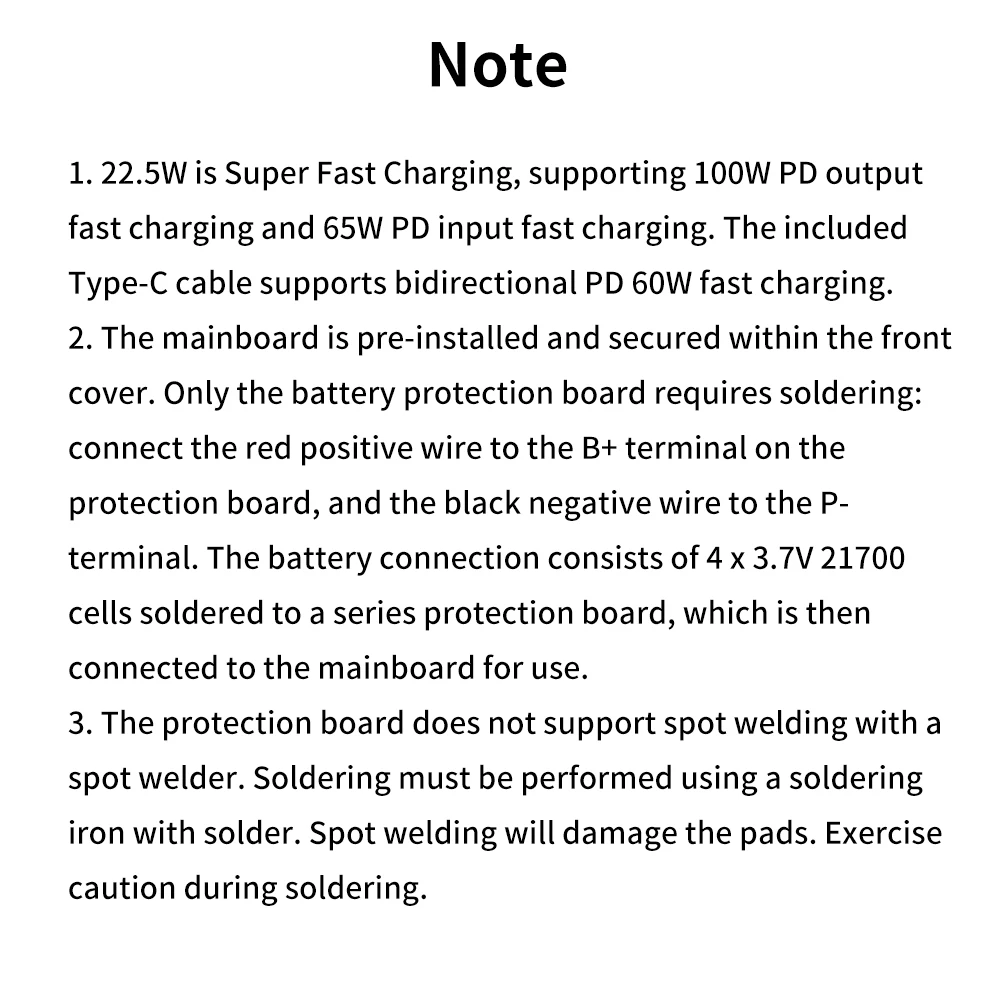

Note importanti:
1. 22,5W è la Ricarica Super Veloce. L’uscita PD supporta la ricarica rapida da 100W, l’ingresso PD supporta la ricarica rapida da 65W. Il cavo Type-C incluso supporta la ricarica rapida bidirezionale PD da 60W.
2. La scheda madre è preinstallata e fissata all’interno del coperchio frontale. È necessario saldare solo la scheda di protezione della batteria: collegare il filo rosso positivo al terminale B+ sulla scheda di protezione e il filo nero negativo al terminale P-. Il collegamento della batteria è composto da 4 celle 21700 da 3,7V saldate a una scheda di protezione in serie, che viene poi collegata alla scheda madre per l’uso.
3. La scheda di protezione non supporta la saldatura a punti con una saldatrice a punti. La saldatura deve essere eseguita utilizzando un saldatore con stagno. La saldatura a punti danneggerà i pad. Prestare attenzione durante la saldatura.

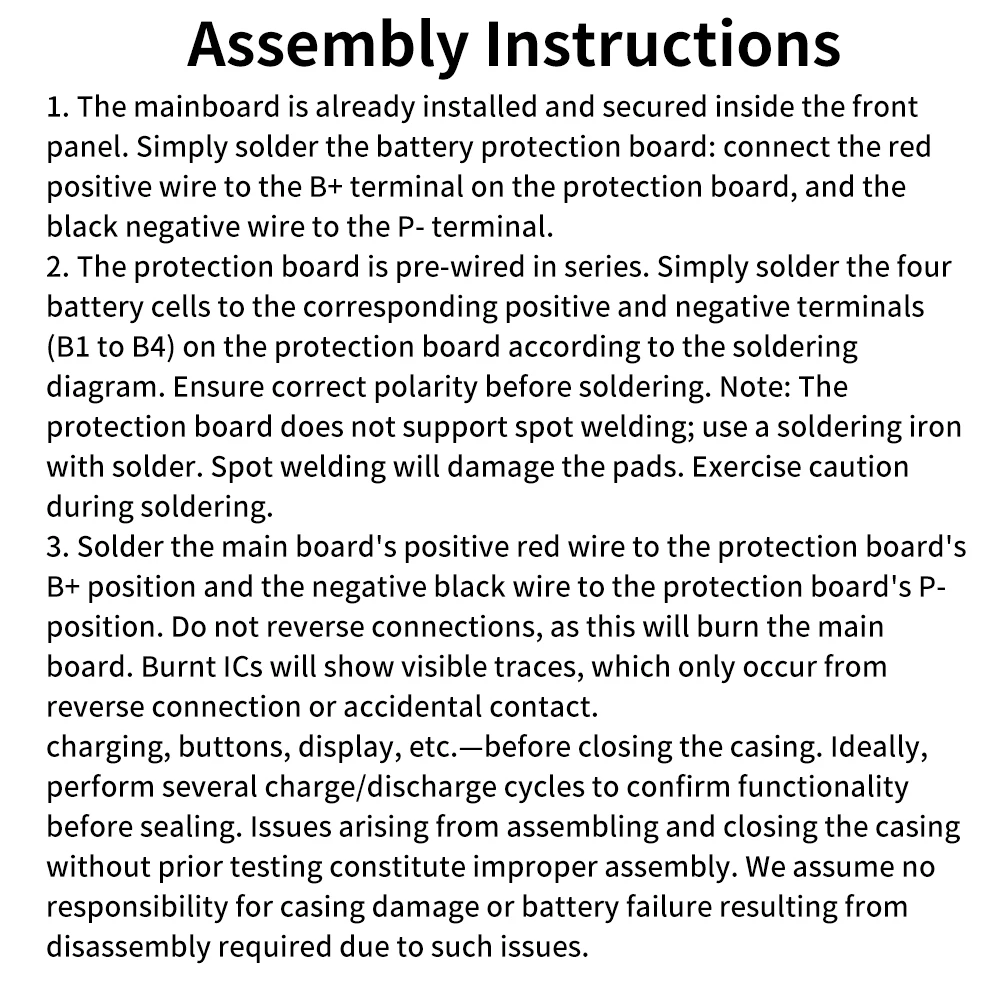

Istruzioni di montaggio:

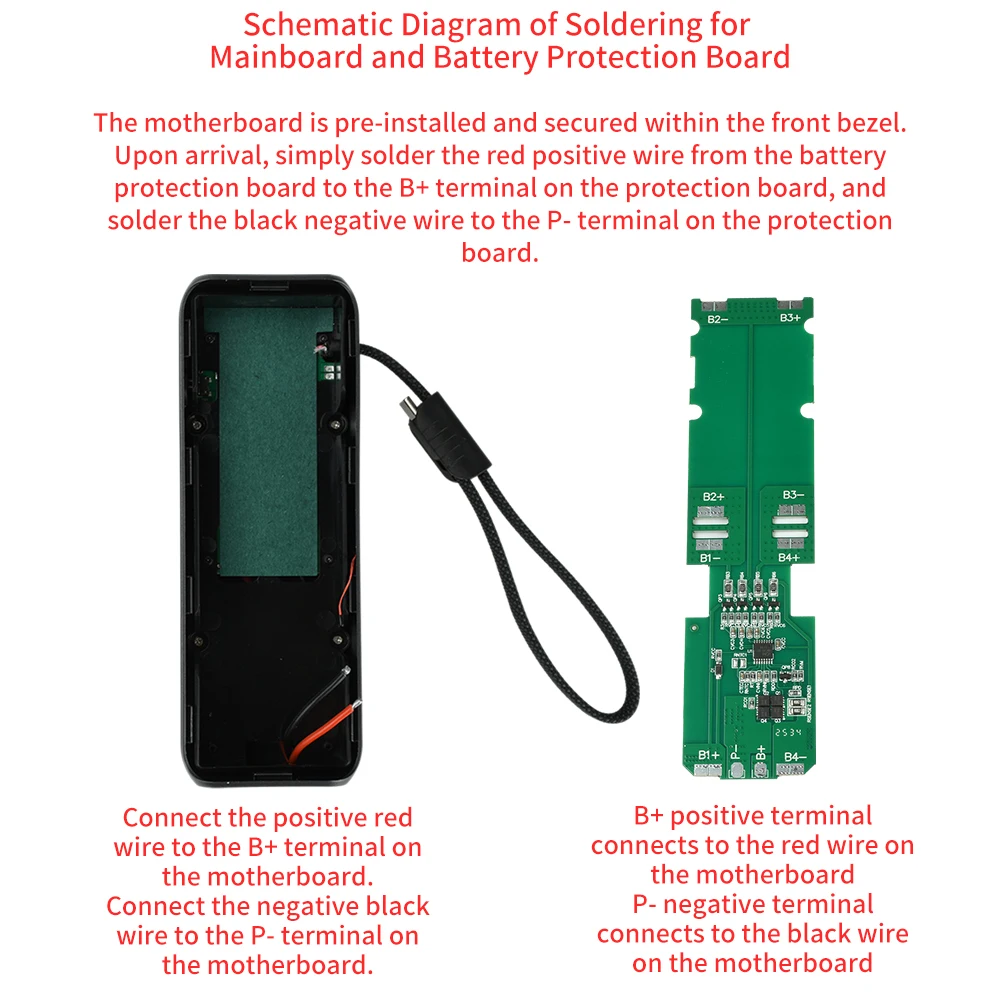

1. La scheda madre è preinstallata e fissata all’interno del coperchio frontale. Basta saldare la scheda di protezione della batteria: collega il filo rosso positivo al terminale B+ sulla scheda di protezione e il filo nero negativo al terminale P-.

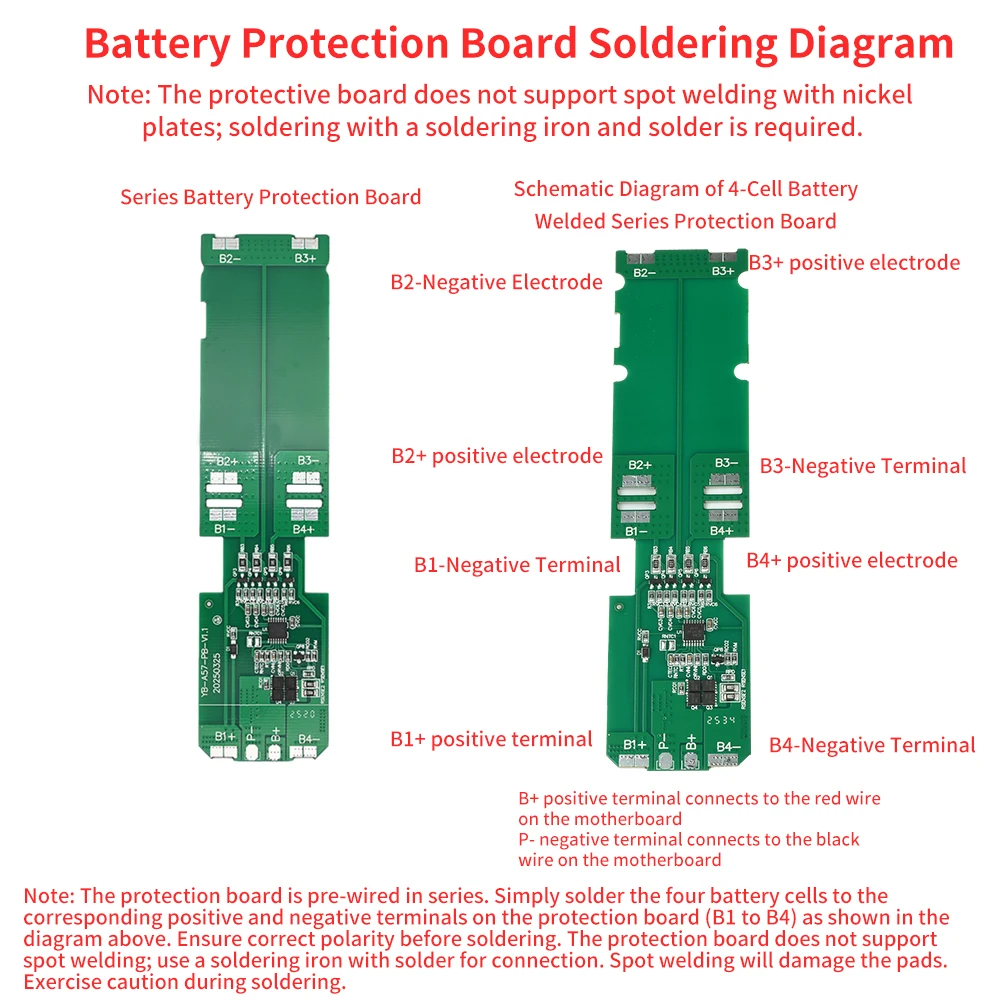

2. La scheda di protezione è pre-cablata in serie. Basta saldare le 4 celle della batteria ai terminali positivi e negativi corrispondenti (B1 a B4) sulla scheda di protezione seguendo lo schema di saldatura. Assicurarsi della corretta polarità prima di saldare. La scheda di protezione non supporta la saldatura a punti; utilizzare un saldatore con stagno. La saldatura a punti danneggerà i pad. Prestare attenzione durante la saldatura.

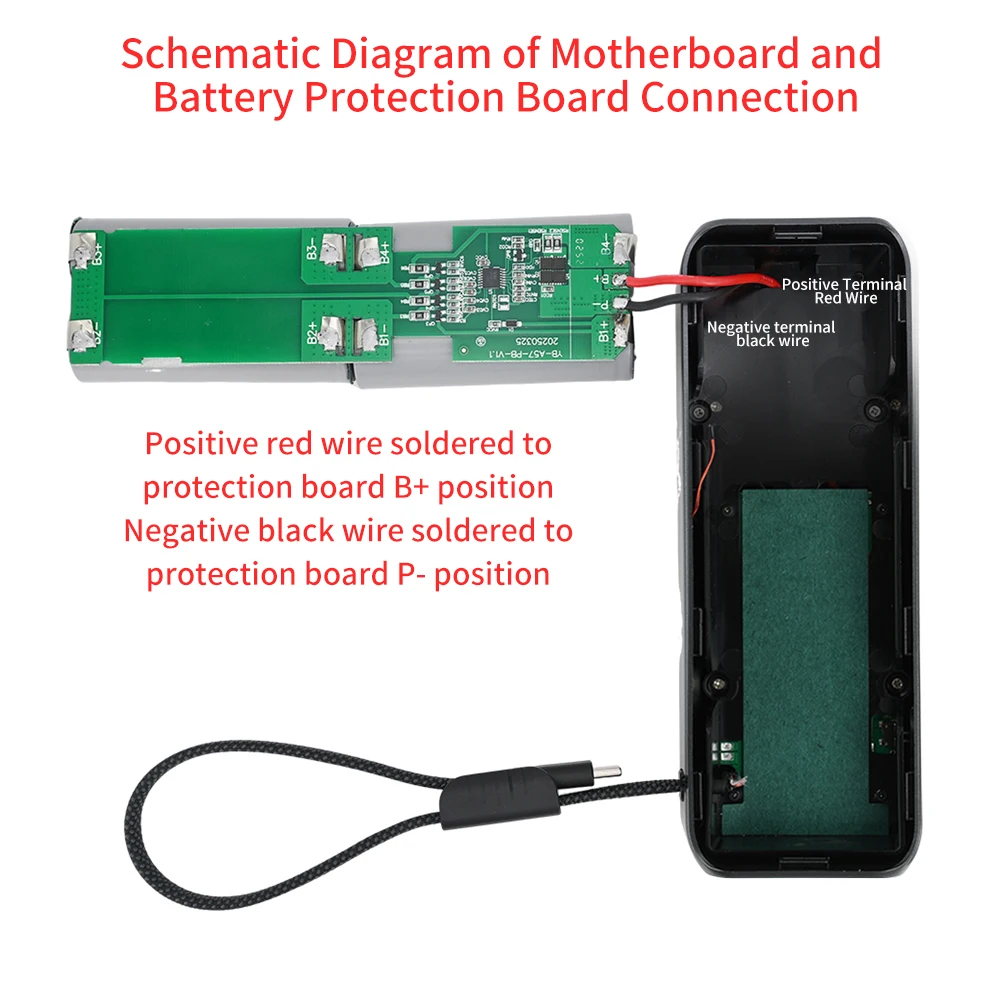

3. Saldare il filo rosso positivo della scheda principale alla posizione B+ della scheda di protezione e il filo nero negativo alla posizione P- della scheda di protezione. Non invertire i collegamenti, poiché ciò brucerebbe la scheda principale. I circuiti integrati bruciati mostreranno tracce visibili, che si verificano solo in caso di collegamento inverso o contatto accidentale.

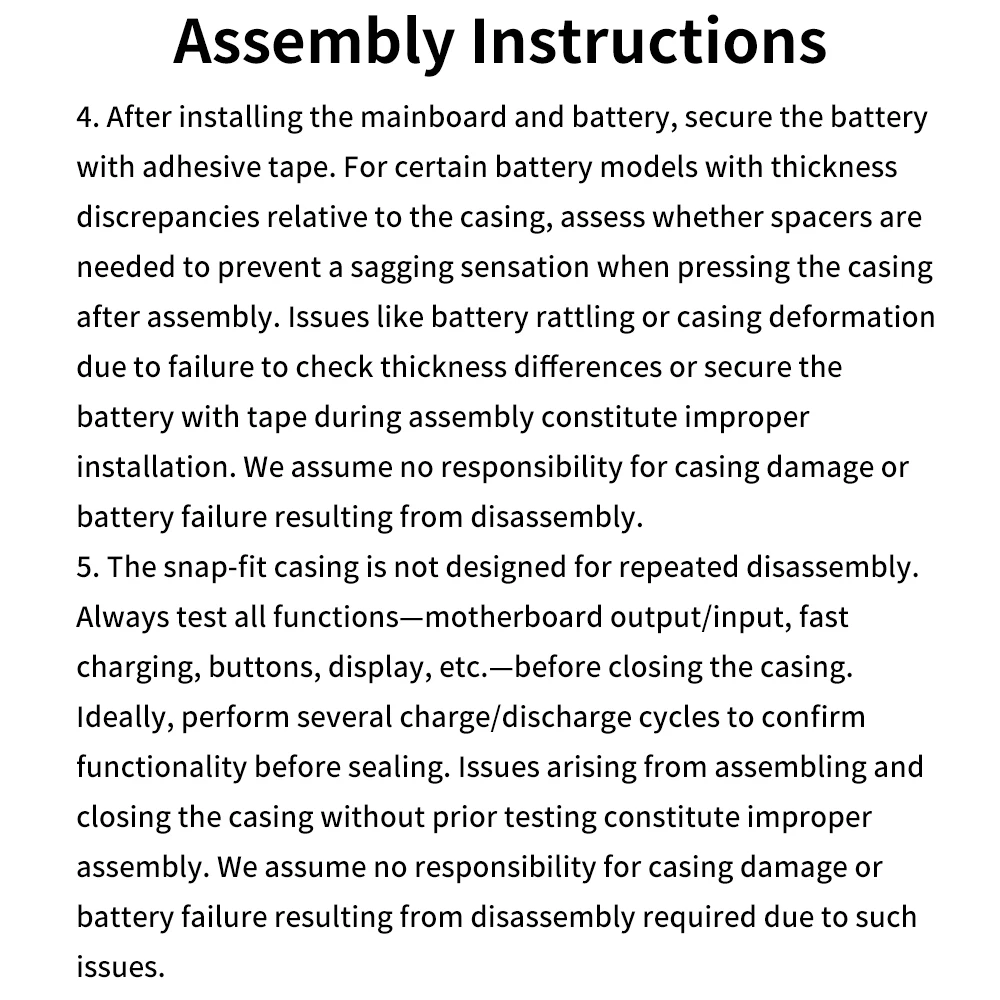

4. Dopo aver installato la scheda madre e la batteria, fissare la batteria con nastro adesivo. Per alcuni modelli di batteria con differenze di spessore rispetto al guscio, valutare se sono necessari distanziatori per evitare una sensazione di cedimento quando si preme il guscio dopo l’assemblaggio. Problemi come il tintinnio della batteria o la deformazione del guscio dovuti al mancato controllo delle differenze di spessore o al mancato fissaggio della batteria con nastro durante l’assemblaggio costituiscono un’installazione impropria. Non ci assumiamo alcuna responsabilità per danni al guscio o guasti della batteria derivanti dallo smontaggio.
5. L’involucro a incastro non è progettato per smontaggi ripetuti. Testare sempre tutte le funzioni—uscita/ingresso della scheda madre, ricarica rapida, pulsanti, display, ecc.—prima di chiudere l’involucro. Idealmente eseguire diversi cicli di carica/scarica per confermare la funzionalità prima della sigillatura. Problemi derivanti dall’assemblaggio e dalla chiusura dell’involucro senza test preliminari costituiscono assemblaggio improprio. Non ci assumiamo responsabilità per danni all’involucro o guasti della batteria dovuti a smontaggi necessari a causa di tali problemi.

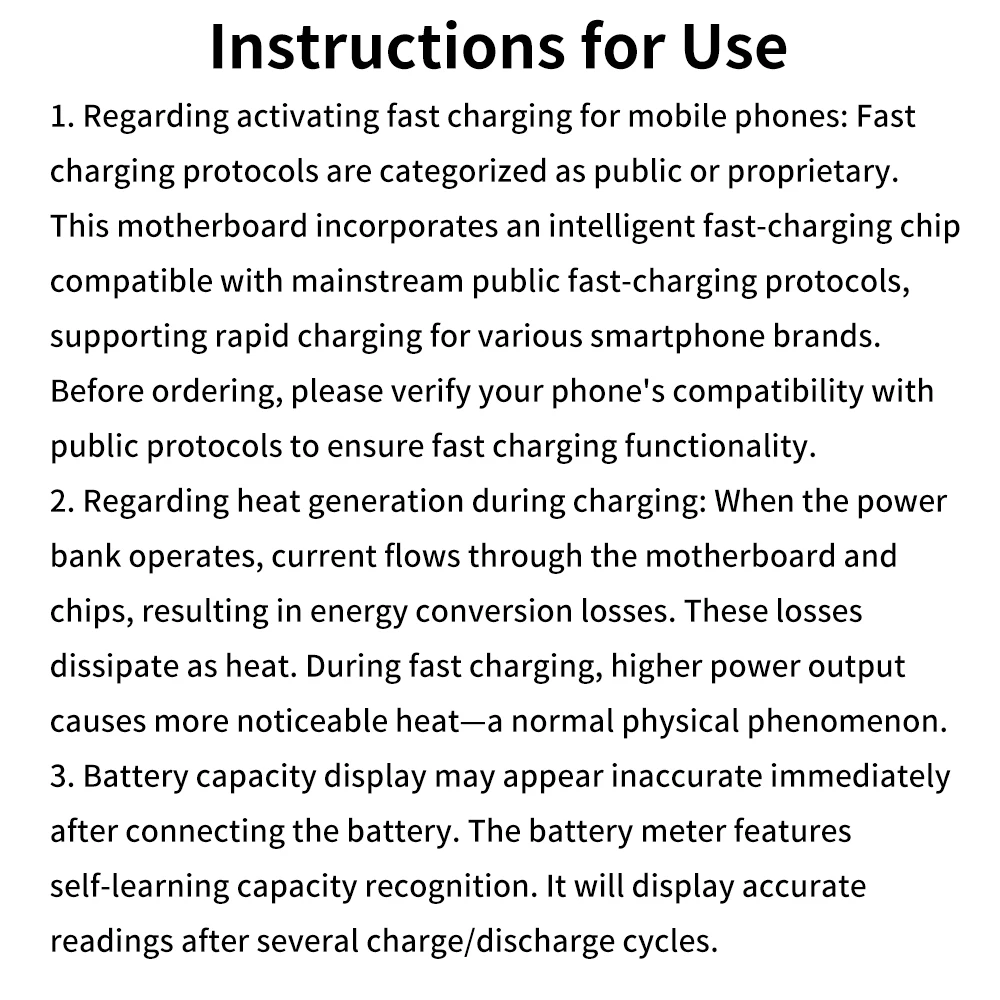

Istruzioni:

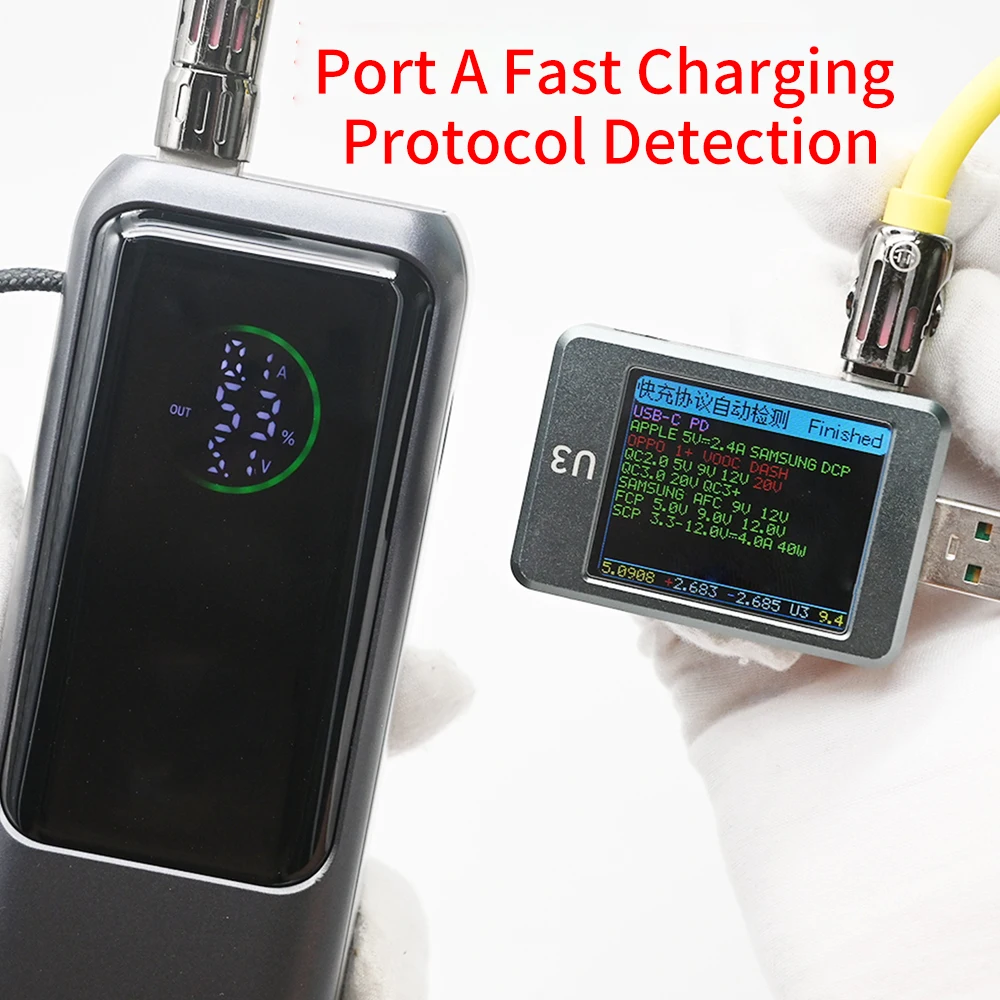

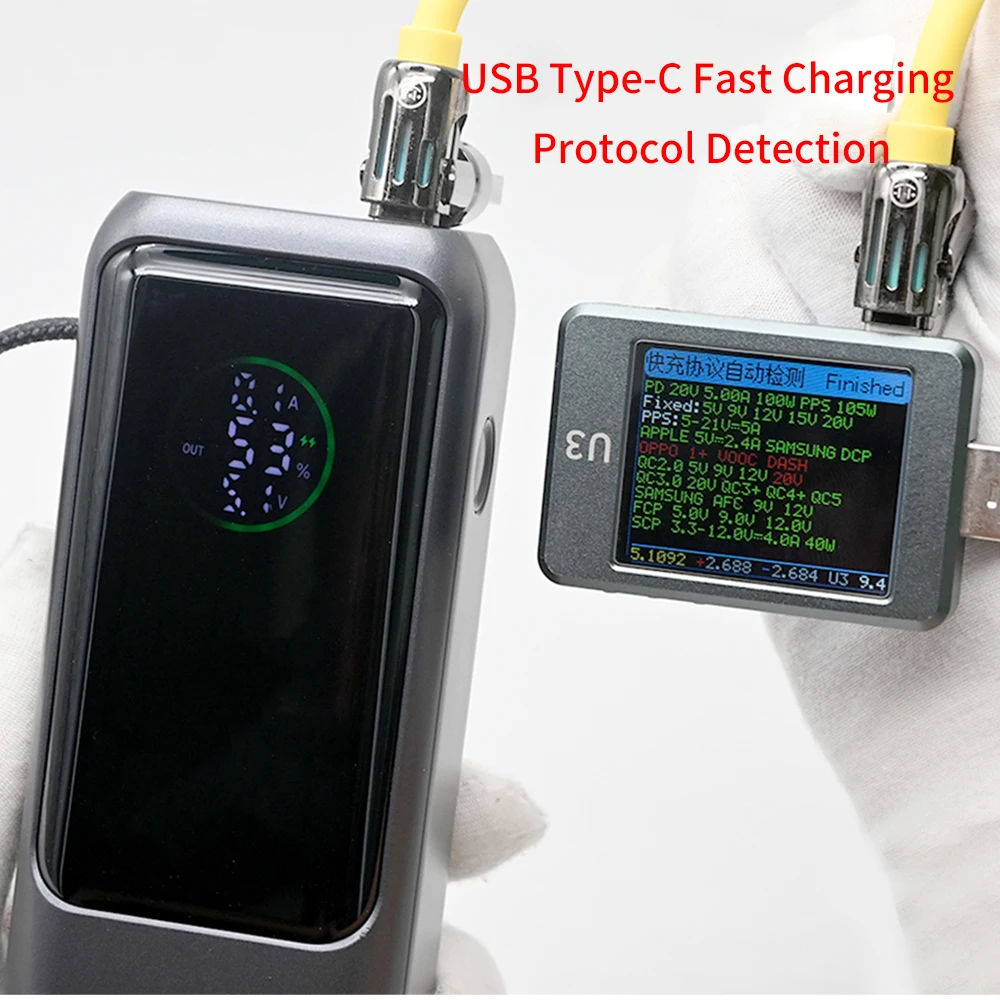

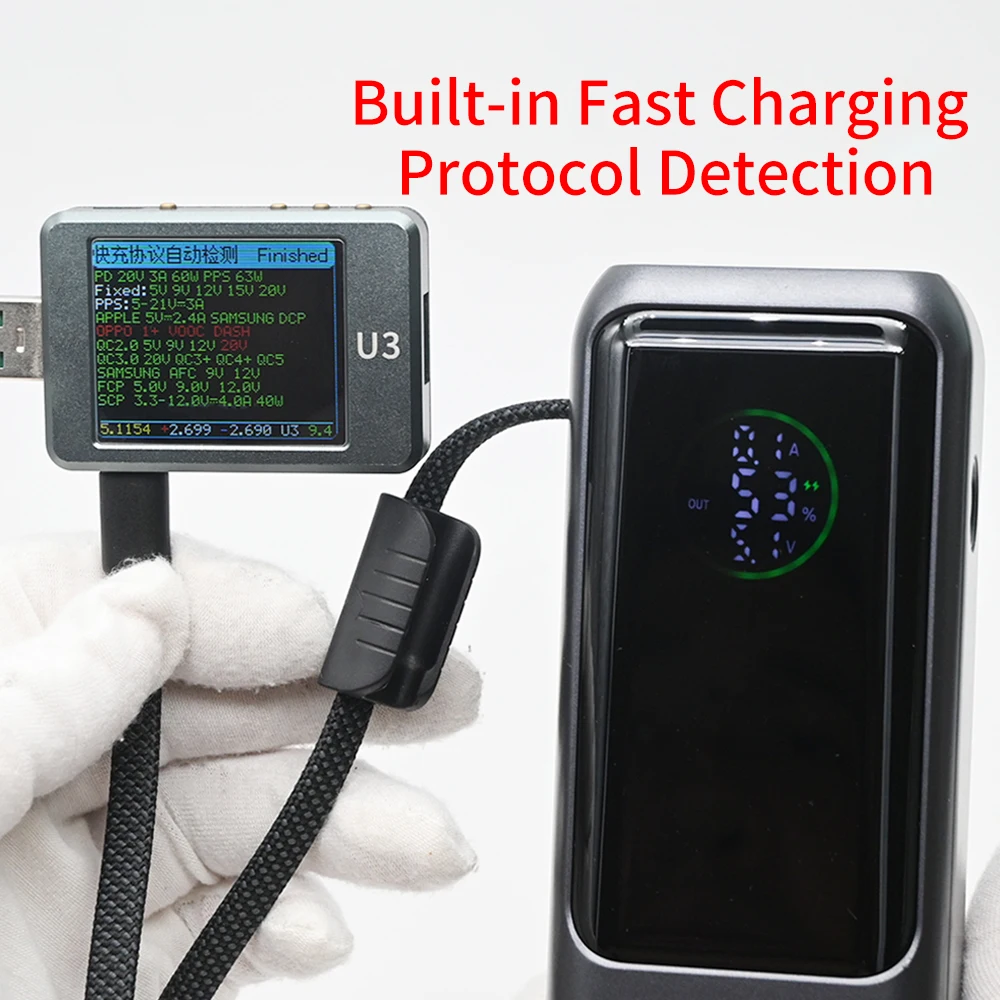

1. Per quanto riguarda l’attivazione della ricarica rapida per il tuo telefono: i protocolli di ricarica rapida sono classificati come pubblici o proprietari. Questa scheda madre integra un chip intelligente per la ricarica rapida compatibile con i principali protocolli pubblici di ricarica rapida, supportando la ricarica veloce per diversi marchi di smartphone. Prima di effettuare l’ordine, verifica la compatibilità del tuo telefono con i protocolli pubblici per garantire la funzionalità di ricarica rapida.
2. Per quanto riguarda la generazione di calore durante la ricarica: Quando il power bank è in funzione, la corrente scorre attraverso la scheda madre e i chip. La conversione di energia comporta inevitabilmente delle perdite, che si dissipano sotto forma di calore. Durante la ricarica rapida, un consumo energetico più elevato comporta un calore più evidente—questo è un fenomeno fisico normale.
3. La visualizzazione della capacità della batteria potrebbe risultare imprecisa immediatamente dopo il collegamento della batteria. Il misuratore della batteria è dotato di una funzione di autoapprendimento per la capacità della batteria. La visualizzazione sarà accurata dopo diversi cicli di carica/scarica.

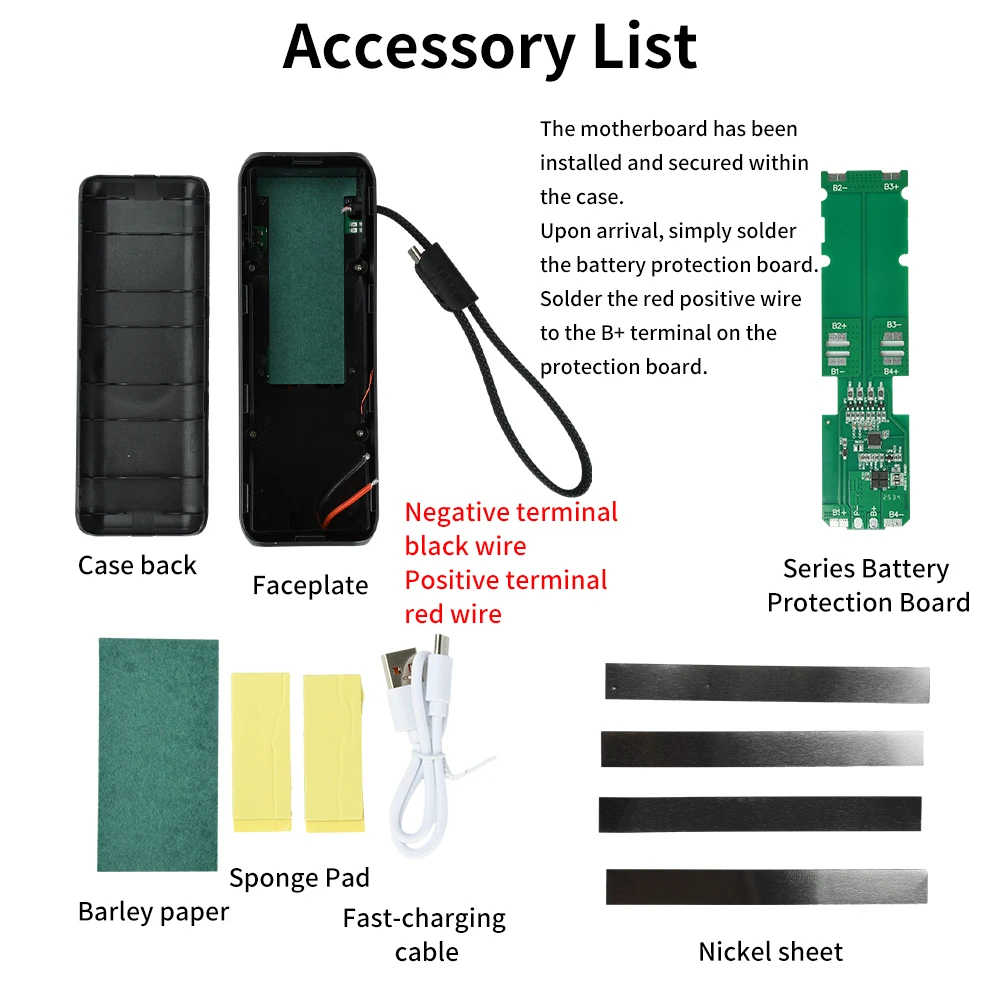

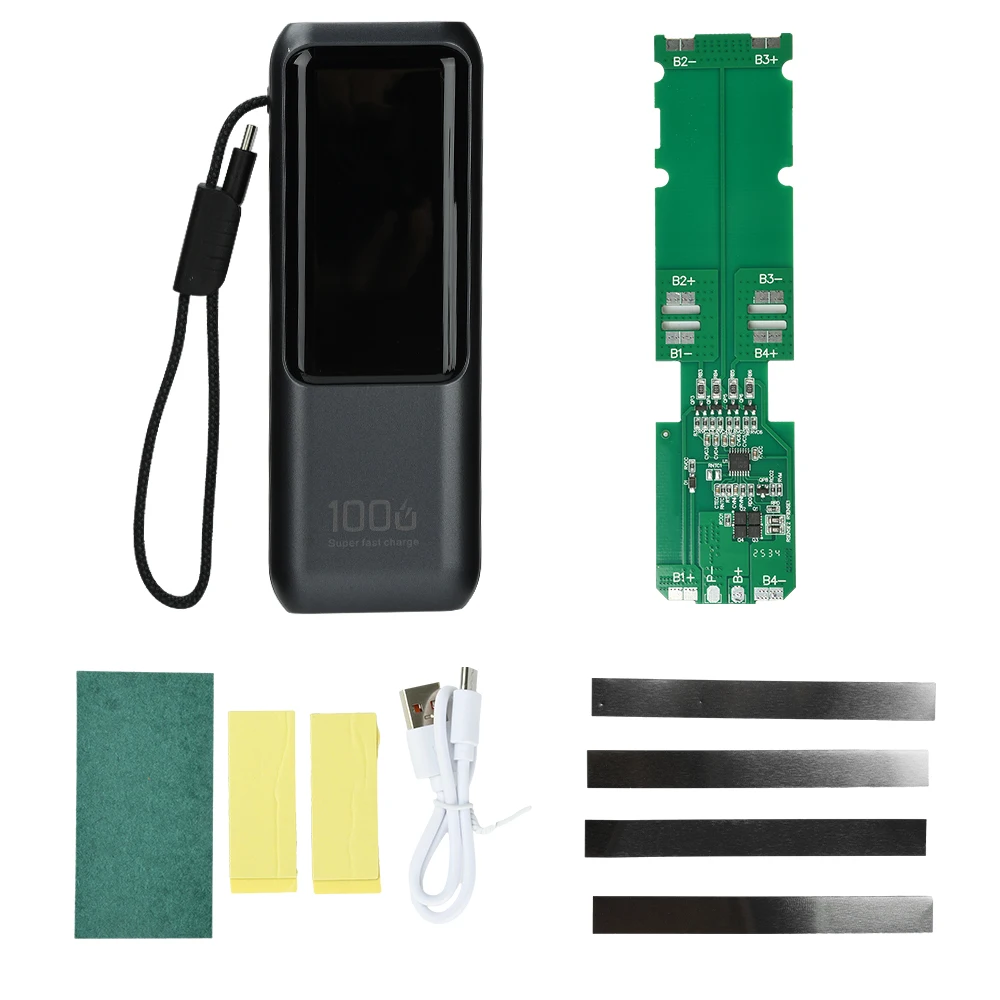

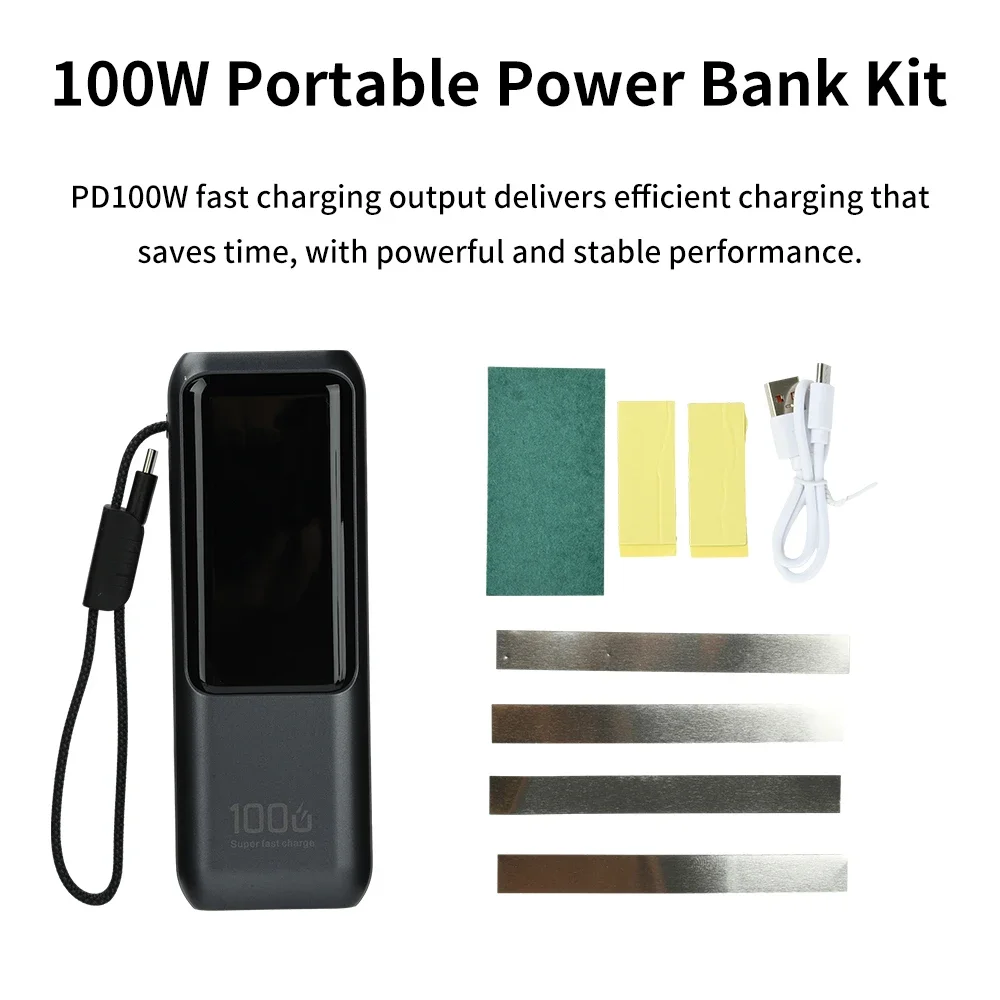

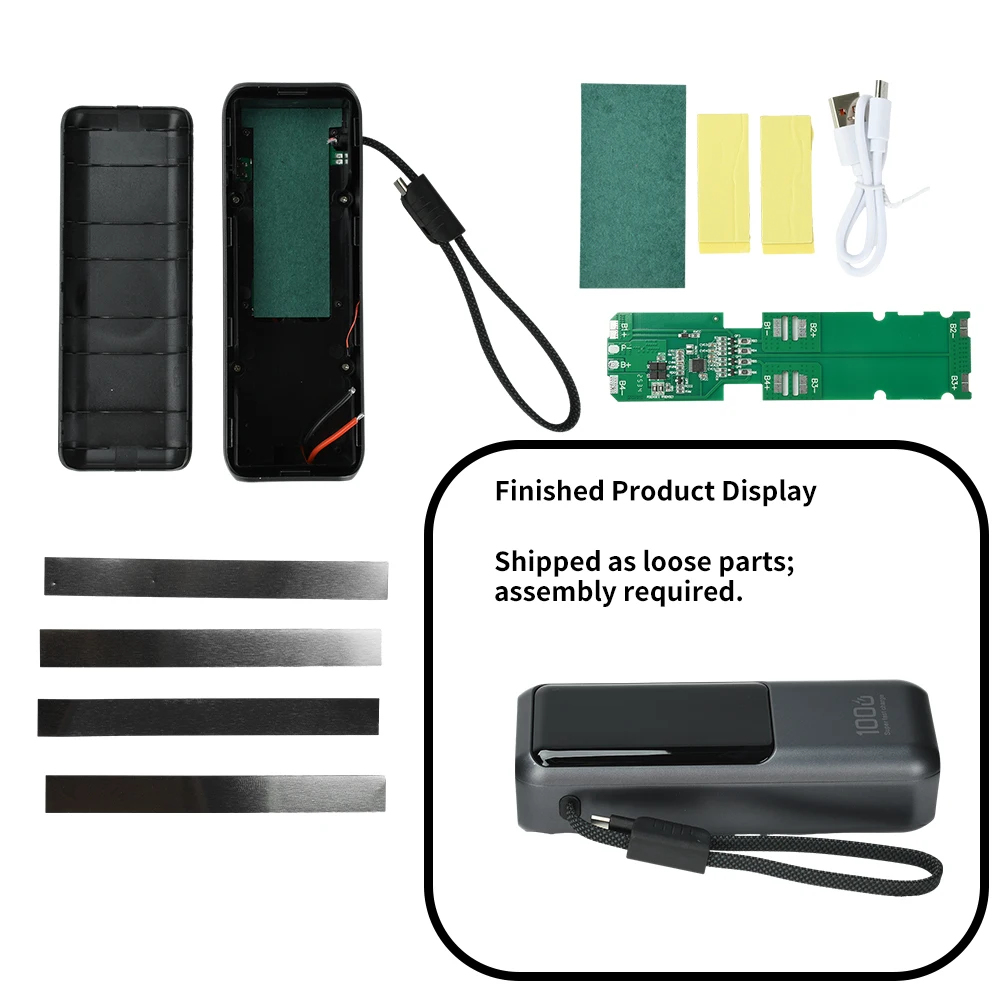

Contenuto della confezione:
Kit x1
