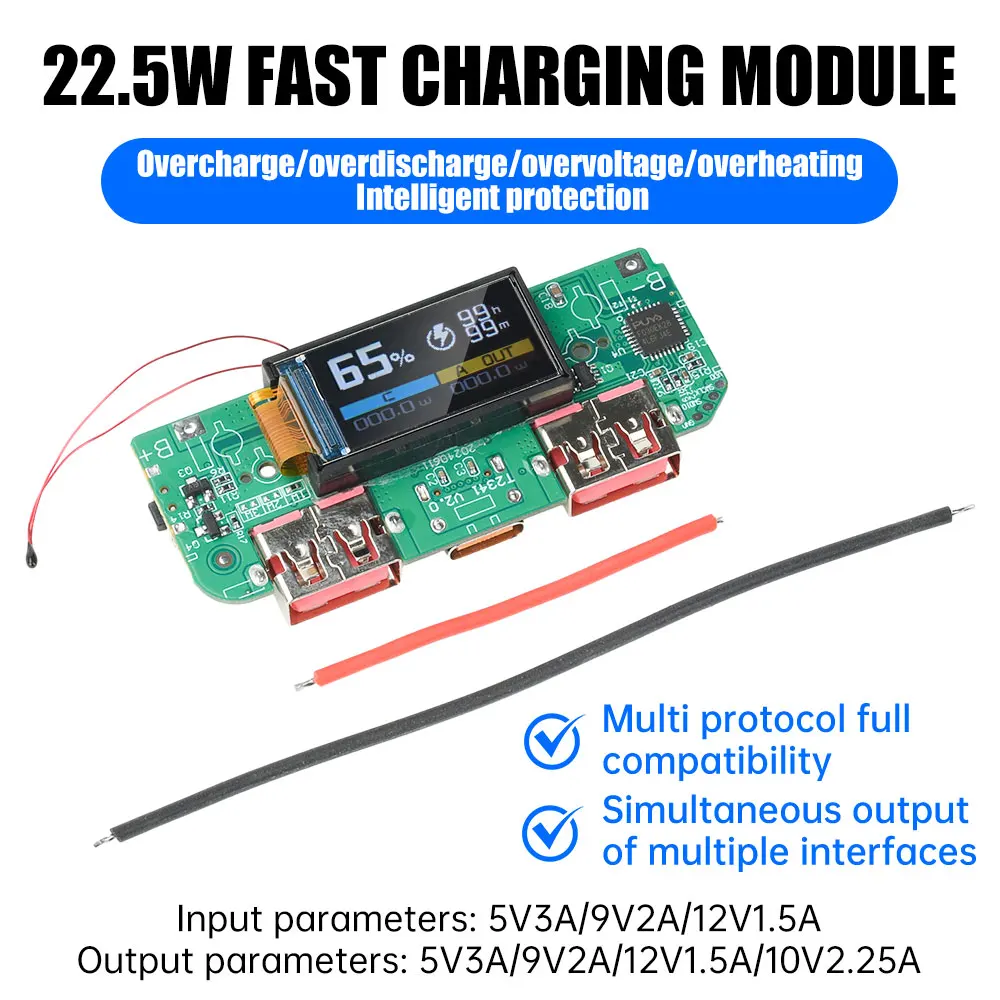

Modulo di Ricarica Rapida da 22,5W con Kit Power Bank TFT a Colori e Display Digitale per Batteria al Litio Ternaria, Scheda di Ricarica Rapida PD QC
Caratteristiche:

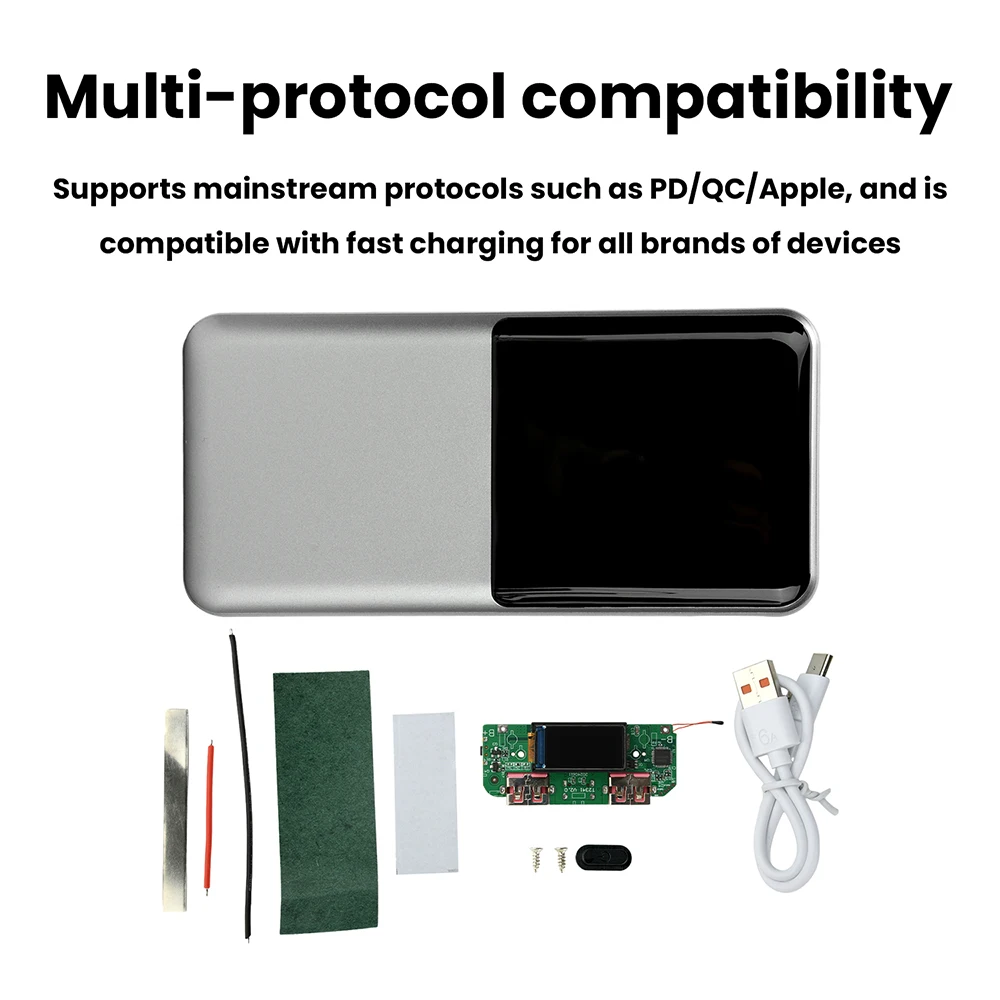

1.Compatibilità multi-protocollo: supporta PD/QC/APPLE e altri protocolli principali, adattandosi alla ricarica rapida di tutti i marchi di dispositivi.
2.Protezione di sicurezza quadrupla: protezione intelligente da sovraccarico/scarica eccessiva/sovratensione/surriscaldamento, per evitare potenziali rischi per la sicurezza.

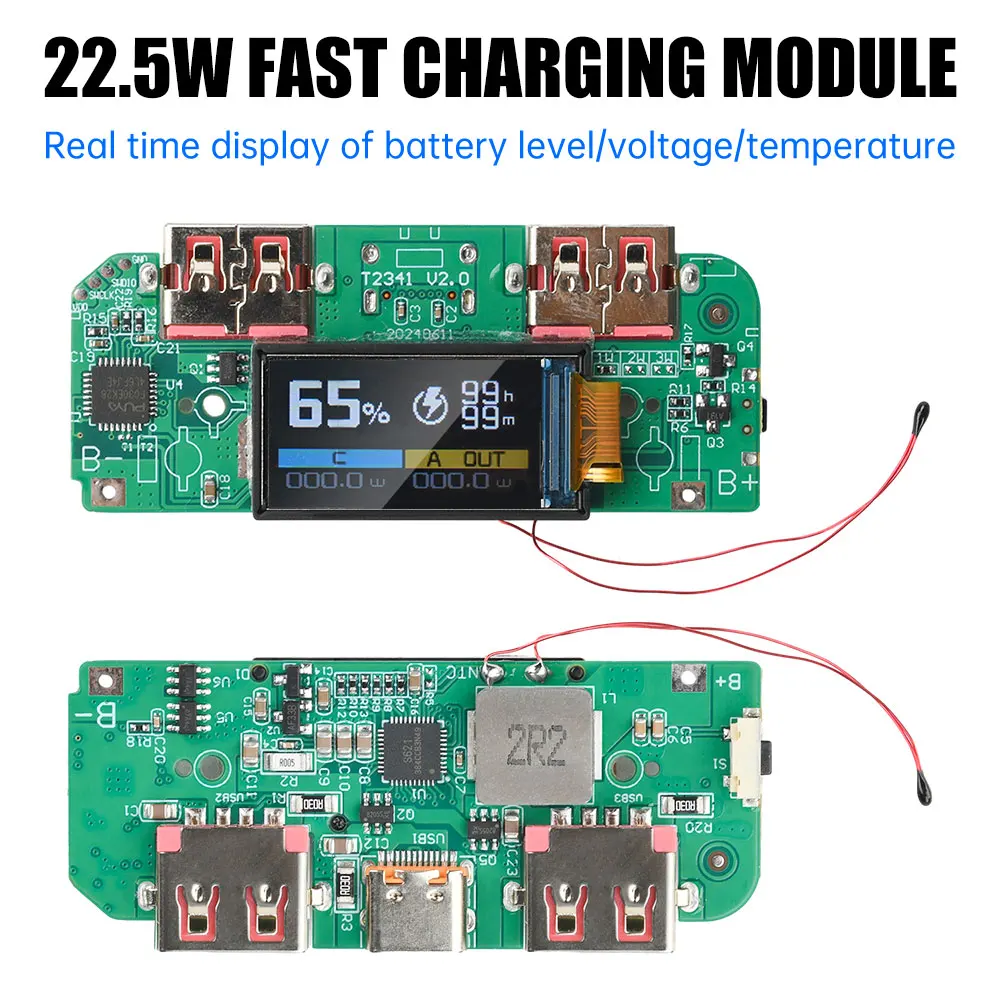

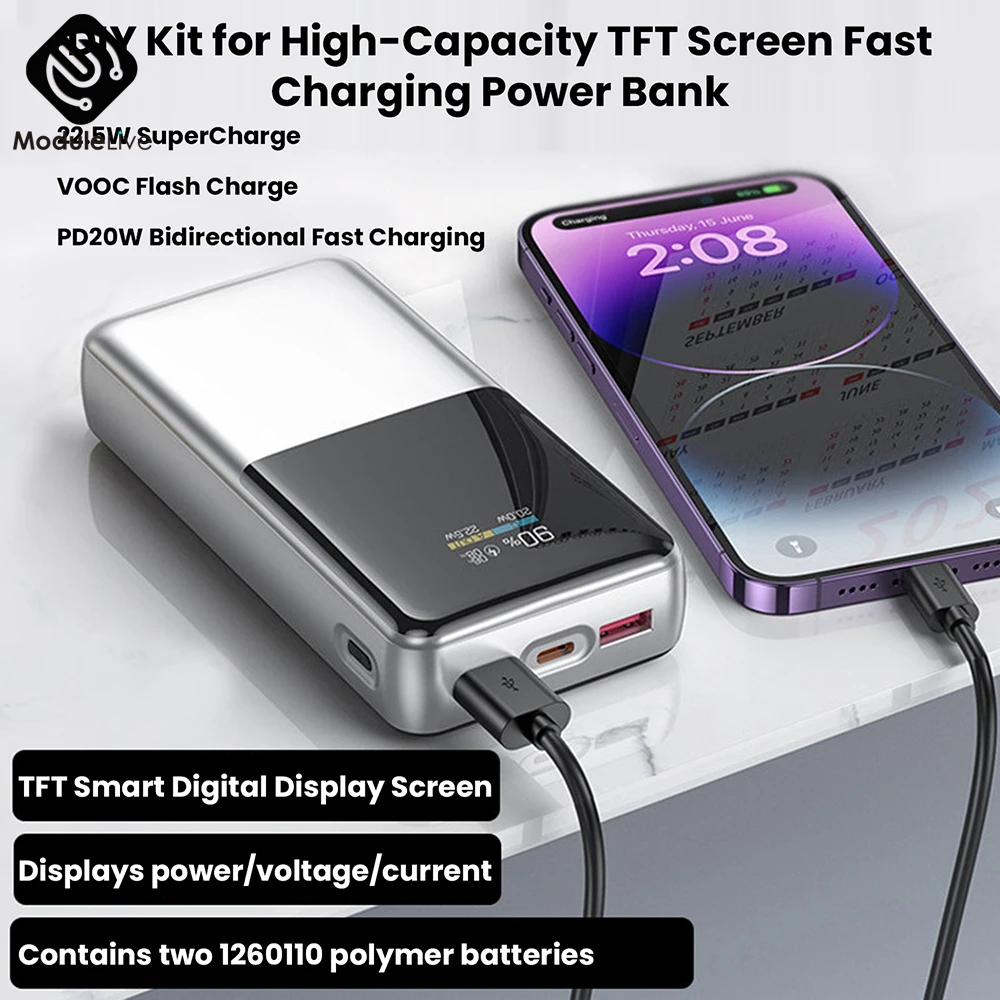

3.Display a colori TFT: visualizzazione in tempo reale di potenza/tensione/temperatura, stato immediatamente visibile.

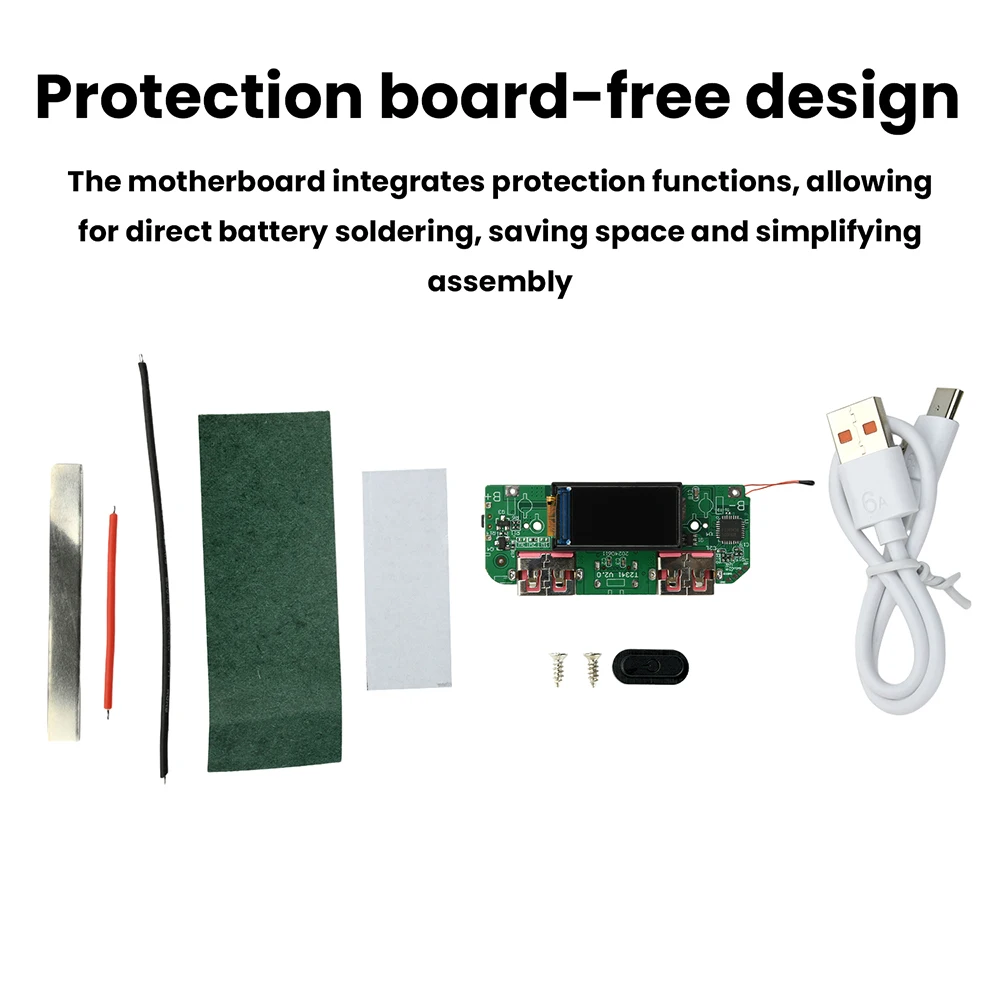

4.Design della scheda senza protezione: funzione di protezione integrata sulla scheda principale, saldatura diretta della batteria per risparmiare spazio e semplificare l’assemblaggio
5.Potenza intelligente di autoapprendimento: calibra automaticamente il display della potenza dopo il primo utilizzo, riflettendo accuratamente la carica rimanente della batteria

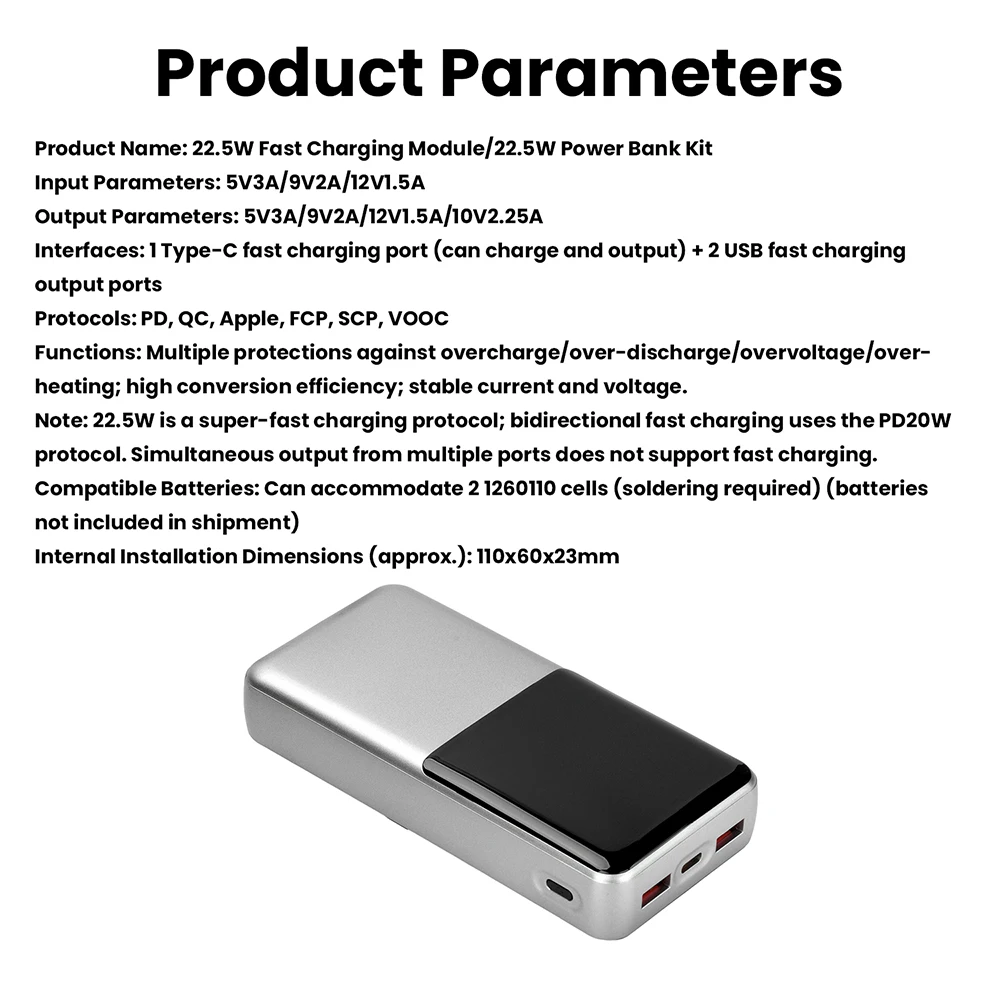

Parametro:

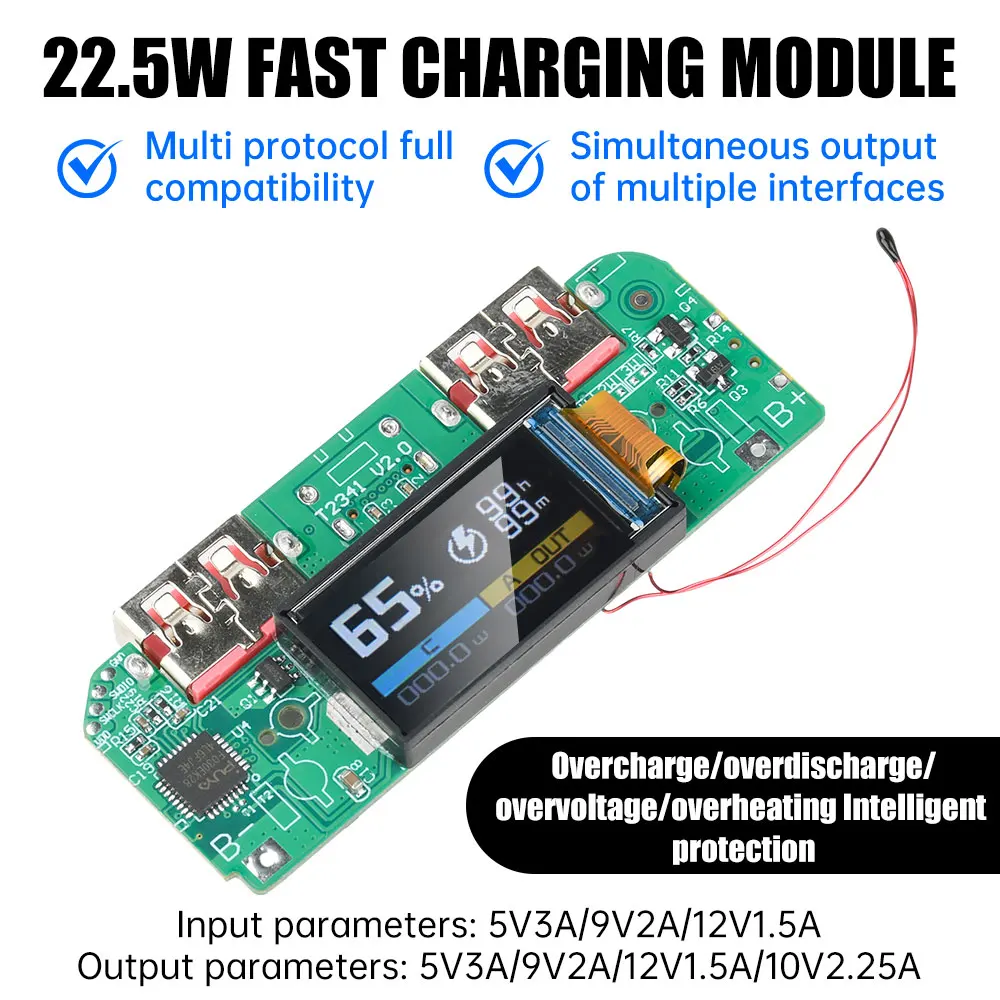

Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A
Interfacce: Configura 1 porta Type-C per la ricarica rapida (può essere utilizzata sia per la ricarica che per l’output) + 2 porte USB per l’output di ricarica rapida.

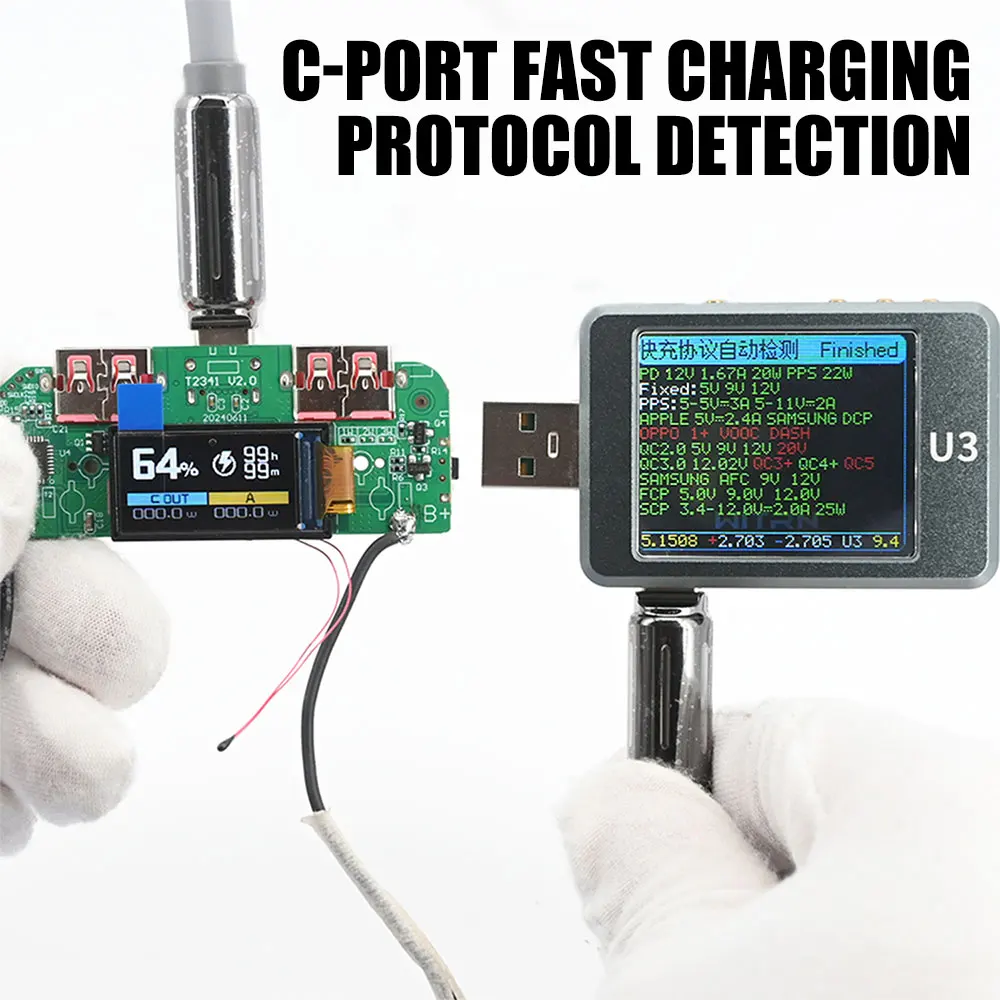

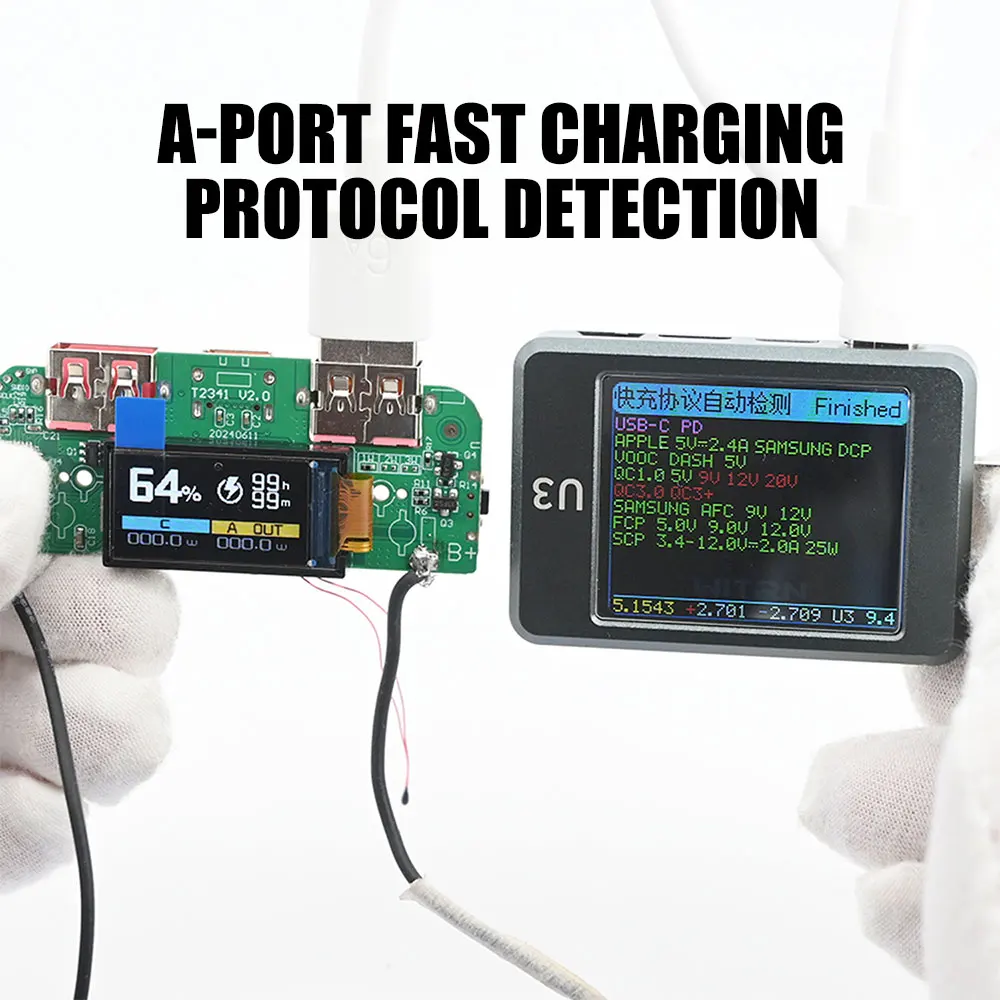

Protocollo: PD, QC, APPLE, FCP, SCP, VOOC
Funzione: con protezione da sovraccarico, scarica eccessiva, sovratensione, surriscaldamento e altri tipi di protezione, alto tasso di conversione, stabilità di corrente e tensione.

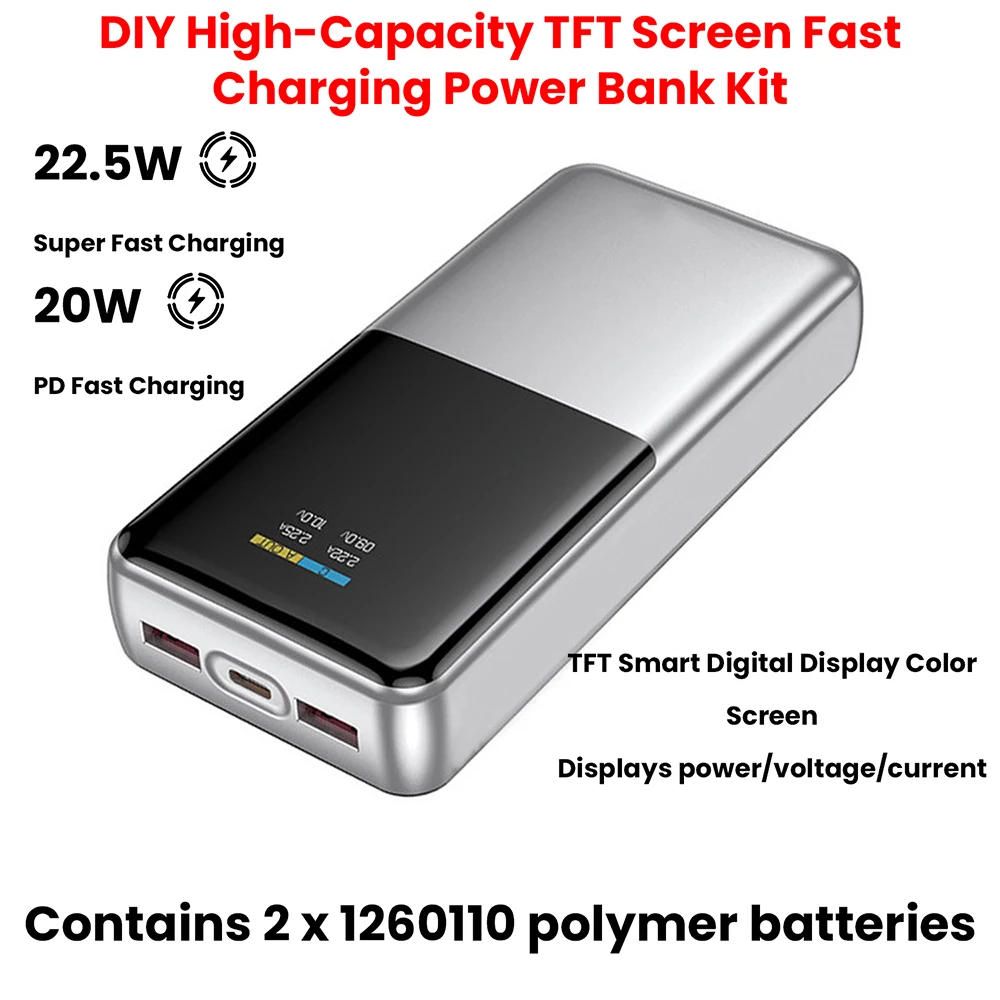

Nota: 22,5W è il protocollo di ricarica super veloce, la ricarica rapida bidirezionale è il protocollo PD20W, più interfacce contemporaneamente con uscita di ricarica rapida di no

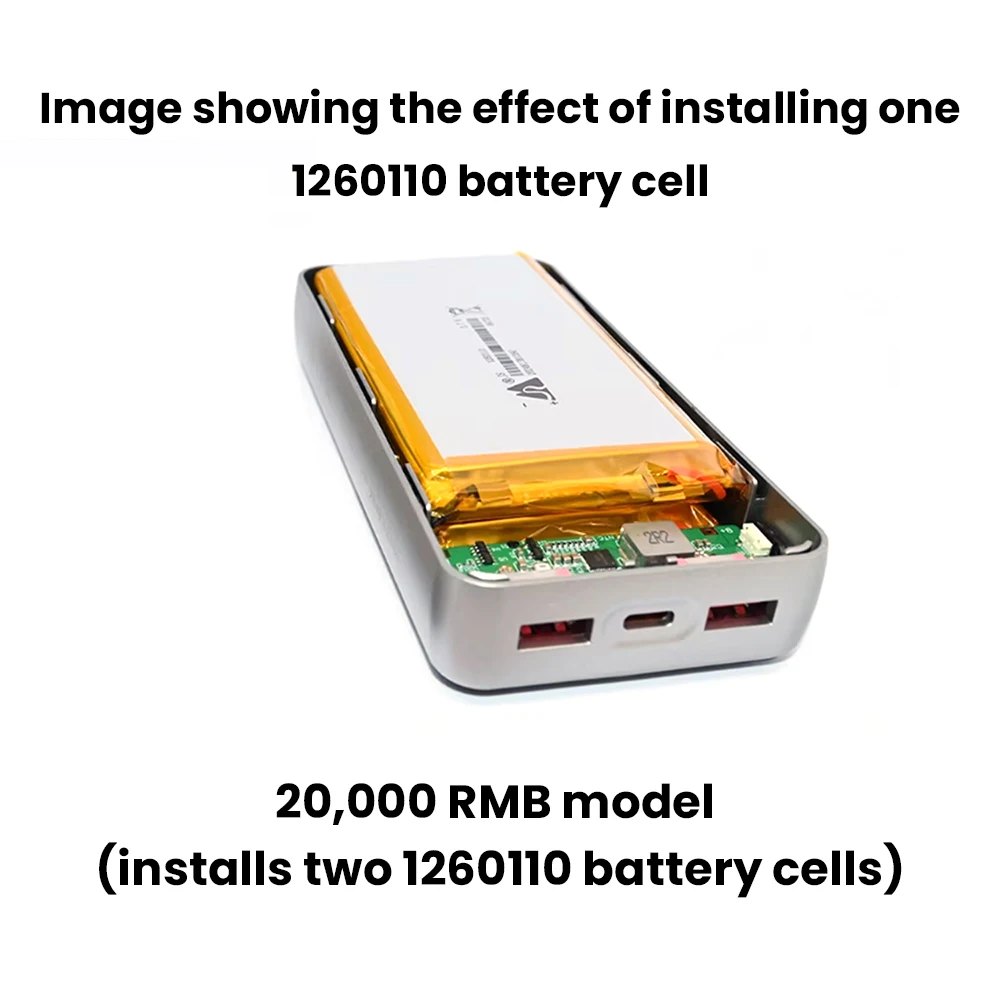

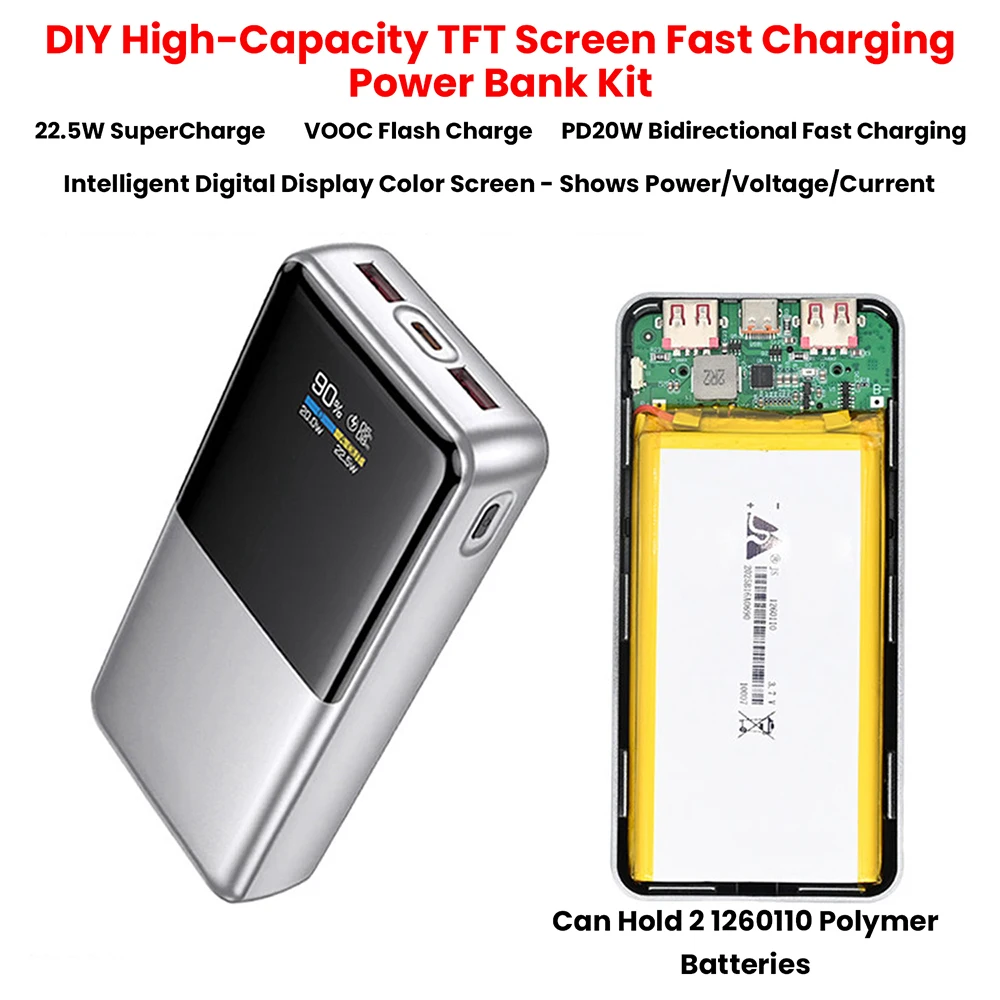

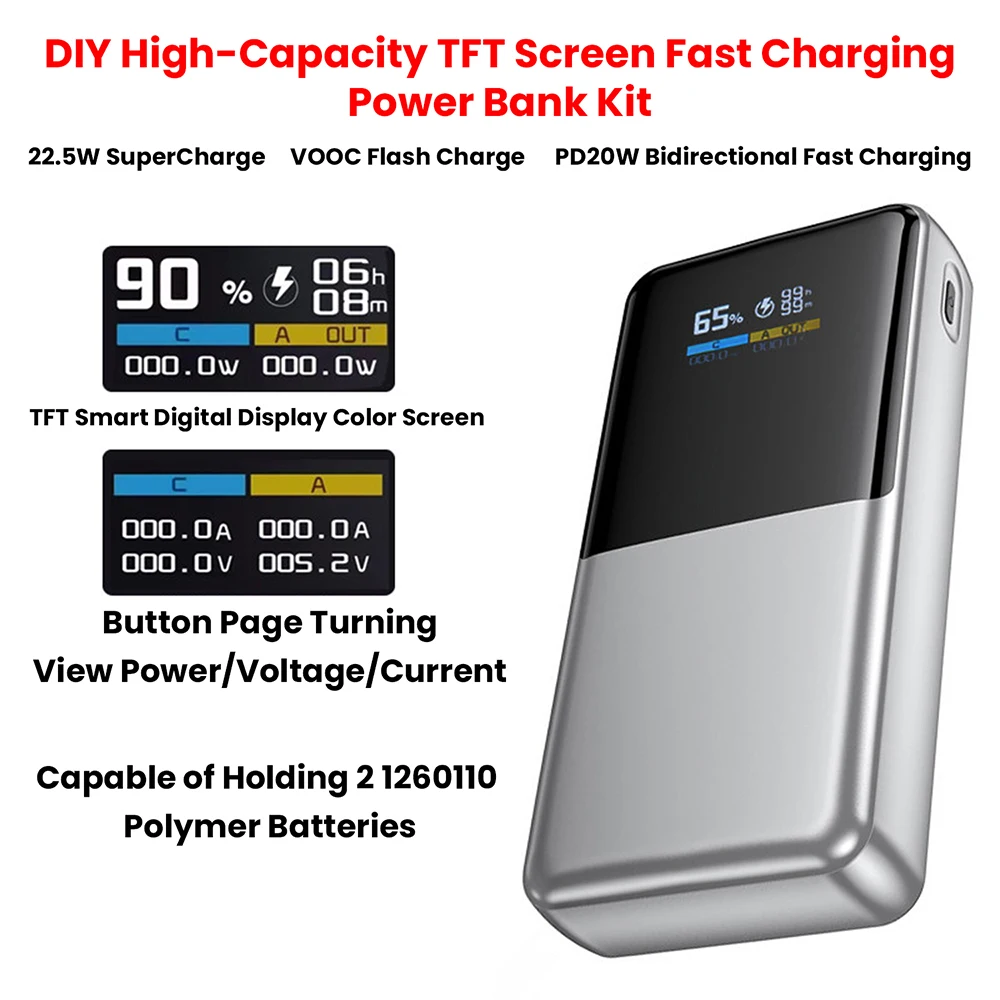

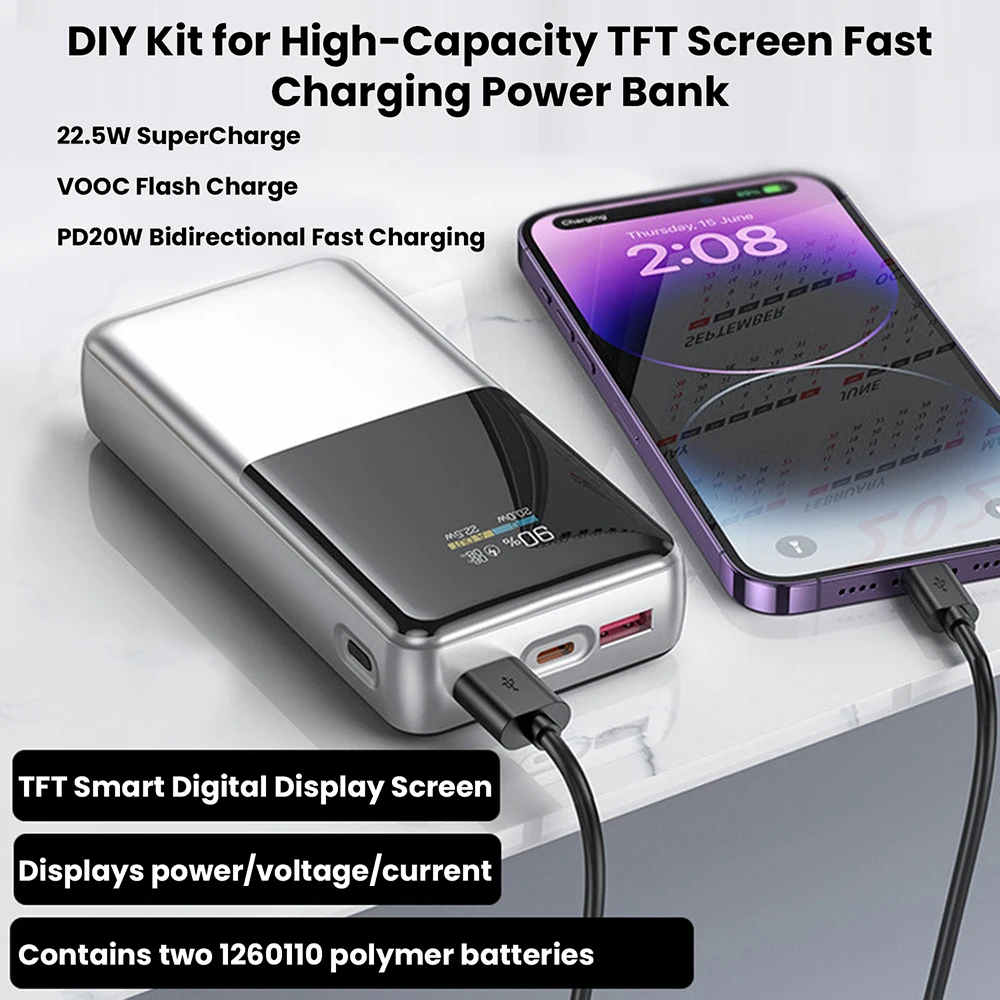

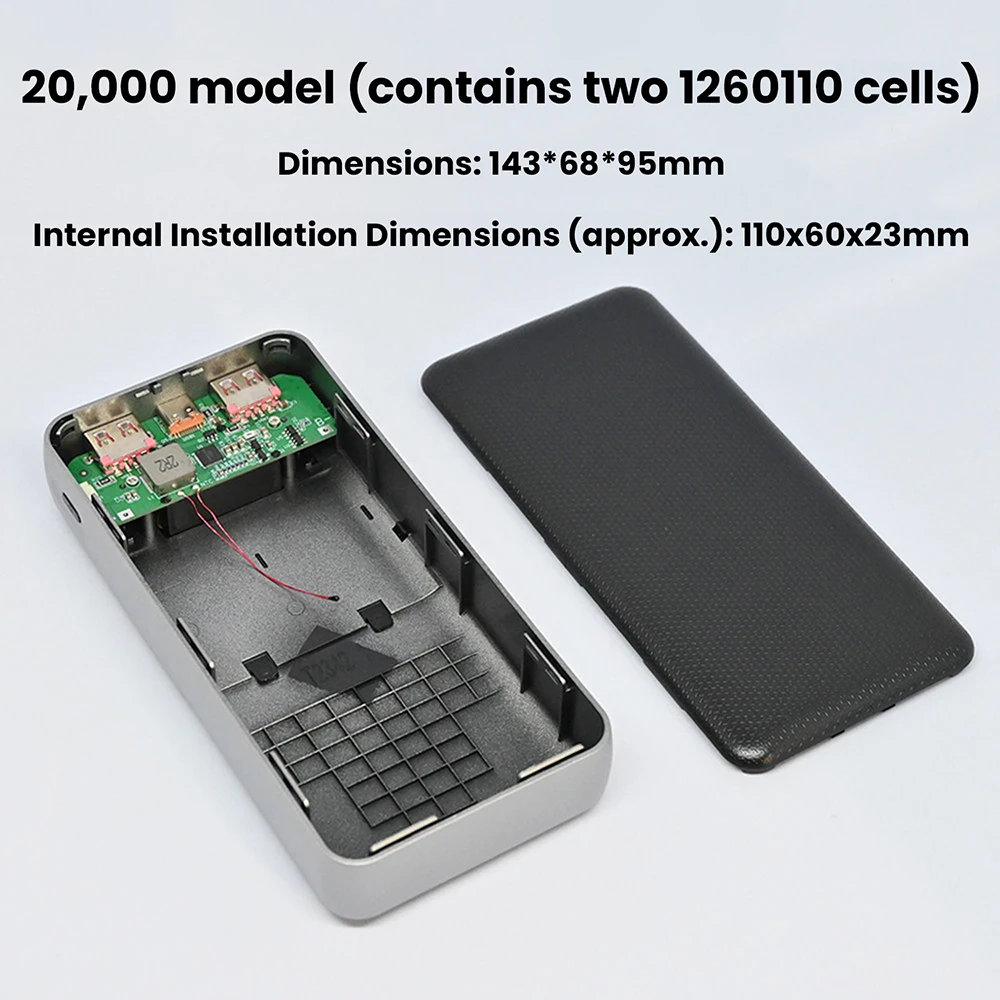

Compatibilità della batteria: Può ospitare due celle 1260110, richiede saldatura (batterie non incluse)

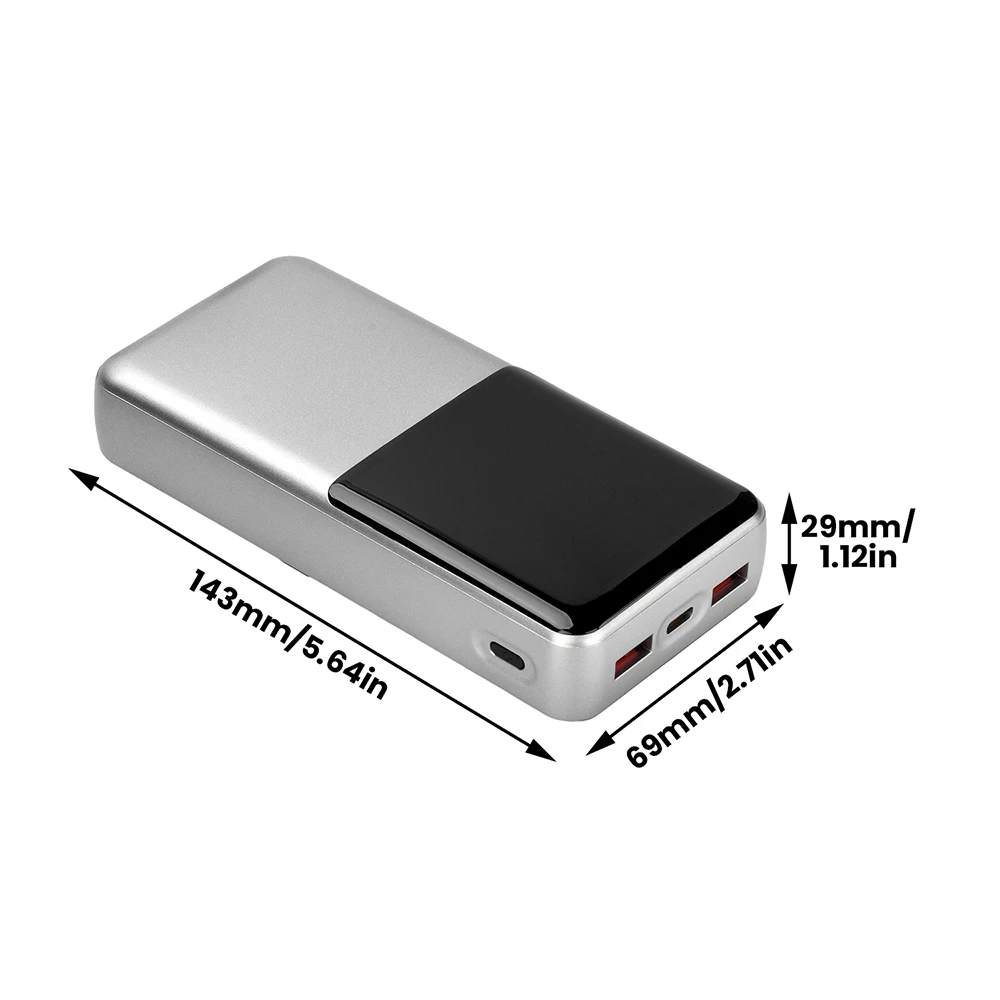

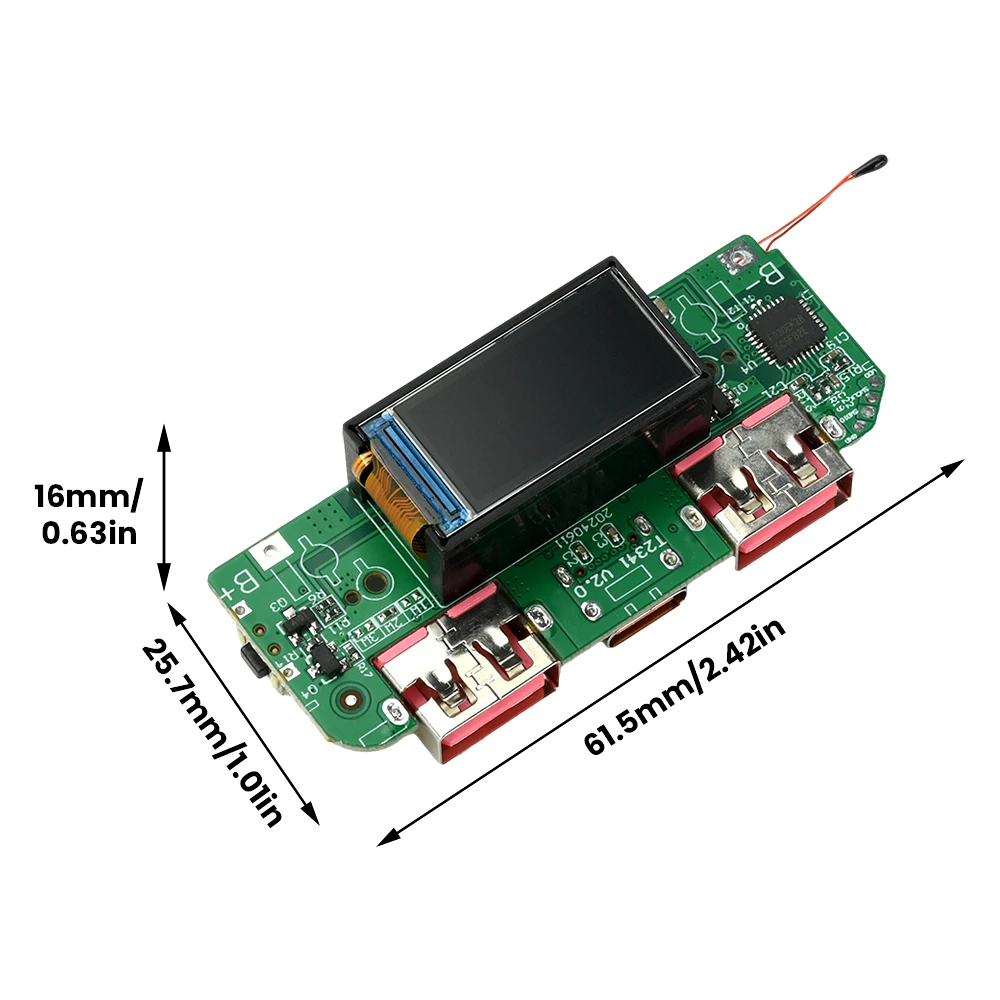

Dimensioni interne di installazione: ca.110x60x23 mm
Istruzioni di montaggio:
1.Poiché lo schermo della scheda madre è fragile, al momento della ricezione, accendere lo schermo per verificare se lo schermo è normale dopo la saldatura dello stagno, i fili dello schermo verranno estrusi dalle forze esterne e verranno spesi sullo schermo scoppiato, prestare attenzione a proteggere lo schermo durante l’uso.
2.Uso normale: i fili della batteria sono saldati, la torsione dei fili, le pinze a coccodrillo, le scatole a molla e altri metodi di accesso possono causare un’alimentazione insufficiente, influenzando la carica e la scarica. È necessario garantire un’adeguata protezione isolante per i poli positivo e negativo della batteria, al fine di evitare danni causati dal contatto con la scheda madre durante l’uso.

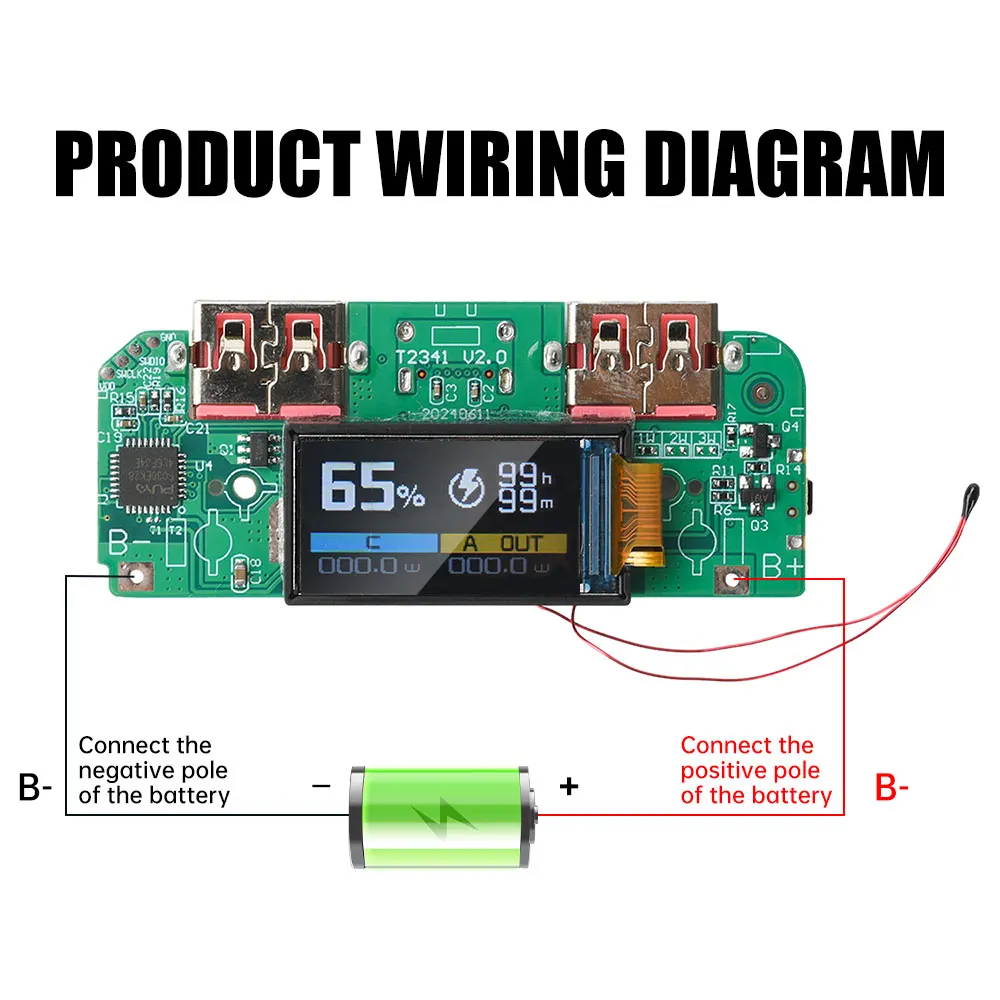

3.Scheda madre B+ collegata al polo positivo della batteria, B- collegata al polo negativo della batteria. Non collegare in modo inverso, poiché l’inversione danneggerebbe la scheda madre. In caso di collegamento inverso o contatto accidentale, si verificheranno segni visibili sul circuito stampato (IC) della scheda.
4.Accesso alla batteria per l’utilizzo di batterie al litio ternario da 3,7V; le batterie al litio ferro fosfato non sono compatibili. La batteria deve essere saldata in parallelo, non in serie. Una connessione in serie con una tensione troppo elevata potrebbe danneggiare la scheda madre.
5.La scheda madre ha una funzione di protezione, le batterie di saldatura non necessitano di aggiungere una scheda di protezione, la scheda di protezione della batteria ha un limite sulla corrente, oltre il limite disconnetterà l’uscita.
Istruzioni di Montaggio del Kit Power Bank Portatile:
1.Lo schermo della scheda madre è fragile.Al ricevimento, accendere per verificare la funzionalità dello schermo prima di saldare.La pressione esterna sul cavo flessibile dello schermo può causare distorsioni o guasti allo schermo.Maneggiare con cura per proteggere lo schermo durante l’uso.
2.Per il normale funzionamento, i fili della batteria devono essere saldati direttamente.Il collegamento tramite fili intrecciati, pinze a coccodrillo o terminali a molla potrebbe causare un’alimentazione insufficiente, compromettendo la carica/scarica.Assicurarsi che i terminali della batteria siano adeguatamente isolati per evitare il contatto accidentale con la scheda madre durante l’uso, che potrebbe causare danni.
3.Collega il terminale positivo della batteria al pin B+ della scheda madre e il terminale negativo al pin B-.Non invertire la polarità, poiché ciò brucierebbe la scheda madre.I circuiti integrati bruciati mostreranno tracce visibili, che si verificano solo a causa di un collegamento inverso o di un contatto accidentale.
4.Utilizzare solo batterie al litio da 3,7 V.Le batterie al litio ferro fosfato non sono compatibili.Collegare le batterie in parallelo, non in serie.La connessione in serie crea una tensione eccessiva che brucerà la scheda madre.
5.La scheda madre incorpora una protezione integrata.Le batterie saldate non richiedono alcuna scheda di protezione aggiuntiva.Le schede di protezione della batteria impongono limiti di corrente; il superamento di questi limiti causerà la disconnessione dell’uscita.
6.Dopo aver installato la scheda madre e le batterie, fissare le batterie con del nastro adesivo.Per i modelli di batteria con discrepanze di spessore rispetto all’involucro, valutare se sono necessari distanziatori per evitare una sensazione di affondamento quando si preme l’involucro dopo l’assemblaggio.Problemi come il rumore della batteria o il collasso dell’involucro a causa del mancato controllo delle differenze di spessore o del fissaggio delle batterie con nastro adesivo costituiscono un assemblaggio improprio.Non ci assumiamo alcuna responsabilità per danni all’involucro o guasti alla batteria derivanti dallo smontaggio in tali circostanze.
7.L’involucro a scatto non è progettato per essere smontato ripetutamente.Testa sempre accuratamente tutte le funzioni, inclusi l’output/input della scheda madre, la ricarica rapida, i pulsanti e il display, prima di chiudere l’involucro.Idealmente, eseguire diversi cicli di carica/scarica per confermare la funzionalità prima di sigillare.I problemi derivanti dall’assemblaggio e dalla chiusura dell’involucro senza test preliminari costituiscono un assemblaggio improprio.Non ci assumiamo alcuna responsabilità per danni all’involucro o guasti alla batteria derivanti dallo smontaggio richiesto a causa di tali problemi.

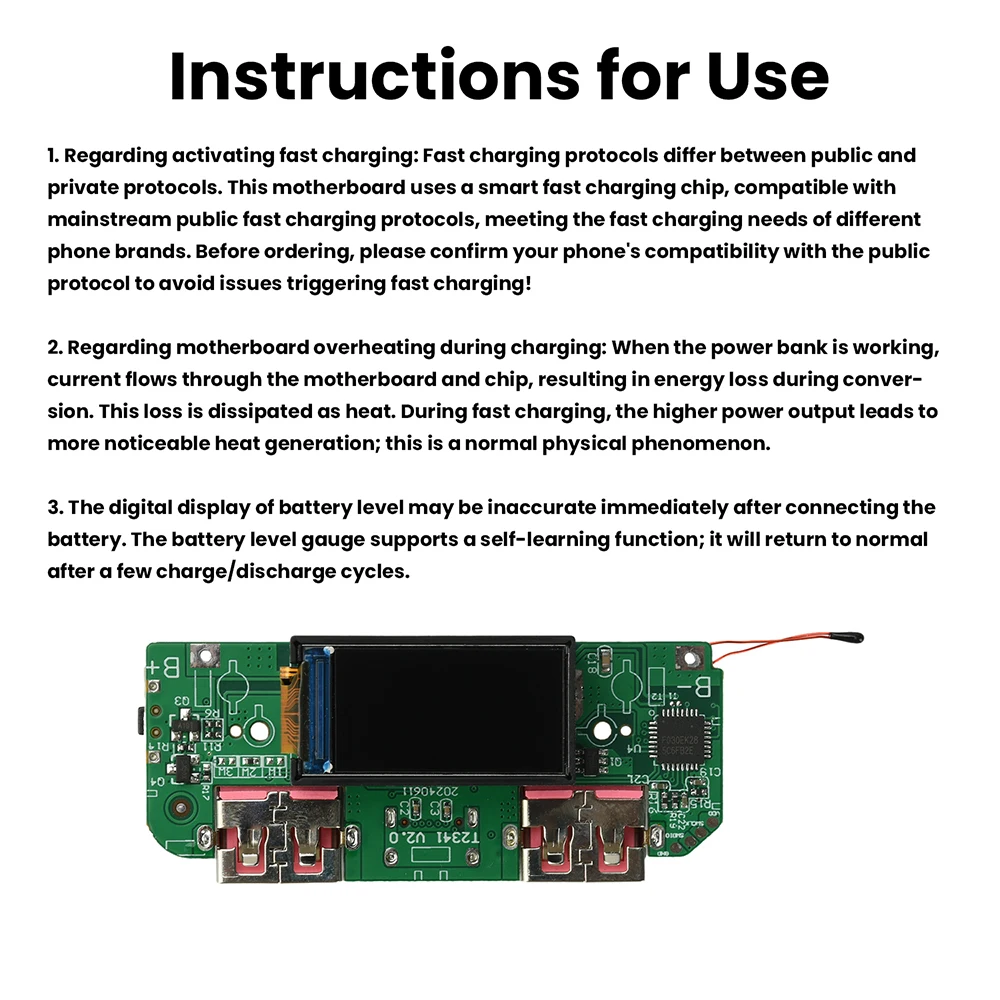

Istruzioni per l’uso:
1.All’attivazione della ricarica rapida per telefoni cellulari, i protocolli di ricarica rapida pubblici e privati vengono distinti in base al fatto che la scheda madre adotta un chip intelligente per la ricarica rapida, compatibile con i principali protocolli di ricarica rapida pubblici presenti sul mercato per soddisfare le esigenze di ricarica rapida di diversi marchi di telefoni cellulari. Prima di effettuare un ordine, si prega di confermare che i propri telefoni cellulari siano compatibili con i protocolli pubblici, per evitare di non riuscire ad attivare la ricarica rapida!
2.Sulla carica del problema di calore della scheda madre, il tesoro di ricarica nel lavoro, la corrente attraverso la scheda madre e il chip, la conversione dell’energia avrà perdite, questa parte della perdita sotto forma di calore emesso, ricarica rapida, la potenza è grande, il calore è più evidente, questo è un normale fenomeno fisico.
3.Appena collegato alla batteria, il display digitale della potenza potrebbe essere impreciso. Il misuratore di potenza supporta la funzione di autoapprendimento della capacità della batteria; dopo alcuni cicli di carica e scarica, il funzionamento diventerà normale.
Il pacchetto include:
Pacchetto 1: Modulo x1 + cablaggio x2

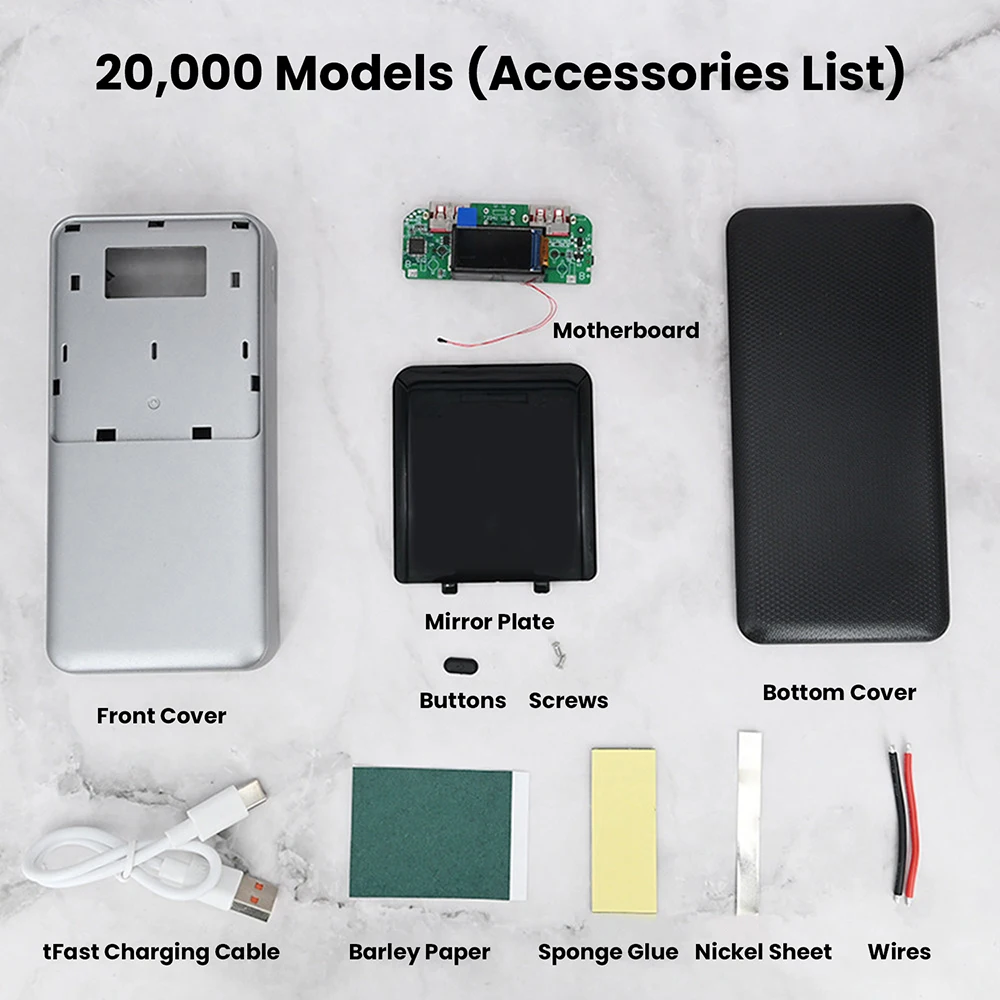

Pacchetto 2: Modulo x1 + custodia x1 + accessori x1
