Caratteristiche:

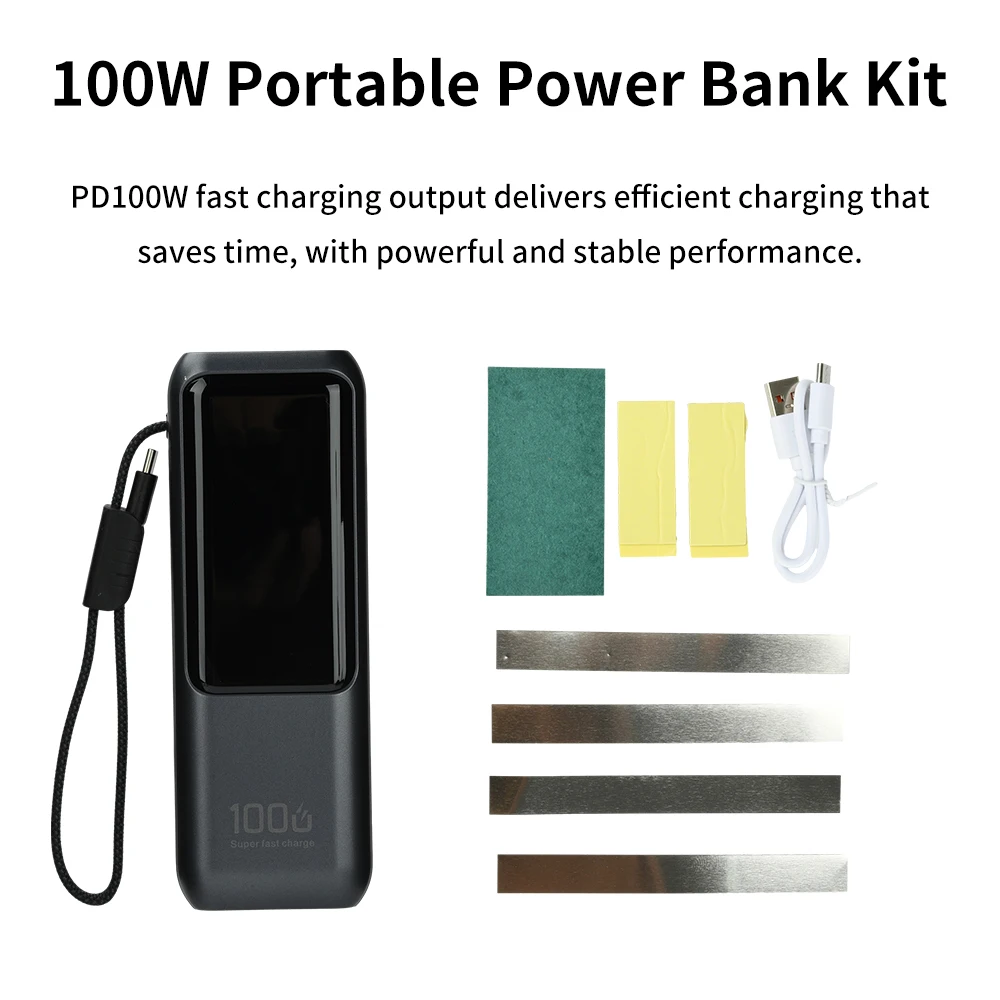

1.L’uscita di ricarica rapida PD da 100 W offre una ricarica efficiente con risparmio di tempo, offrendo prestazioni robuste e stabili
2.Include un resistente cavo intrecciato di tipo C che supporta la ricarica rapida bidirezionale da 60 W, resistente alla rottura
3.Il display digitale mostra il livello, la tensione e la corrente della batteria in tempo reale per una chiara visibilità dello stato di carica
4.La scheda madre incorpora una protezione multistrato contro sovraccarico, scarica eccessiva, sovratensione e surriscaldamento
5.Design del kit fai-da-te con saldatura semplice, forte adattabilità e comodo assemblaggio
Parametro:
Nome prodotto: kit power bank a ricarica rapida
Parametri di ingresso: 5V3A/9V2A/12V1.5A/20V3.25A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A

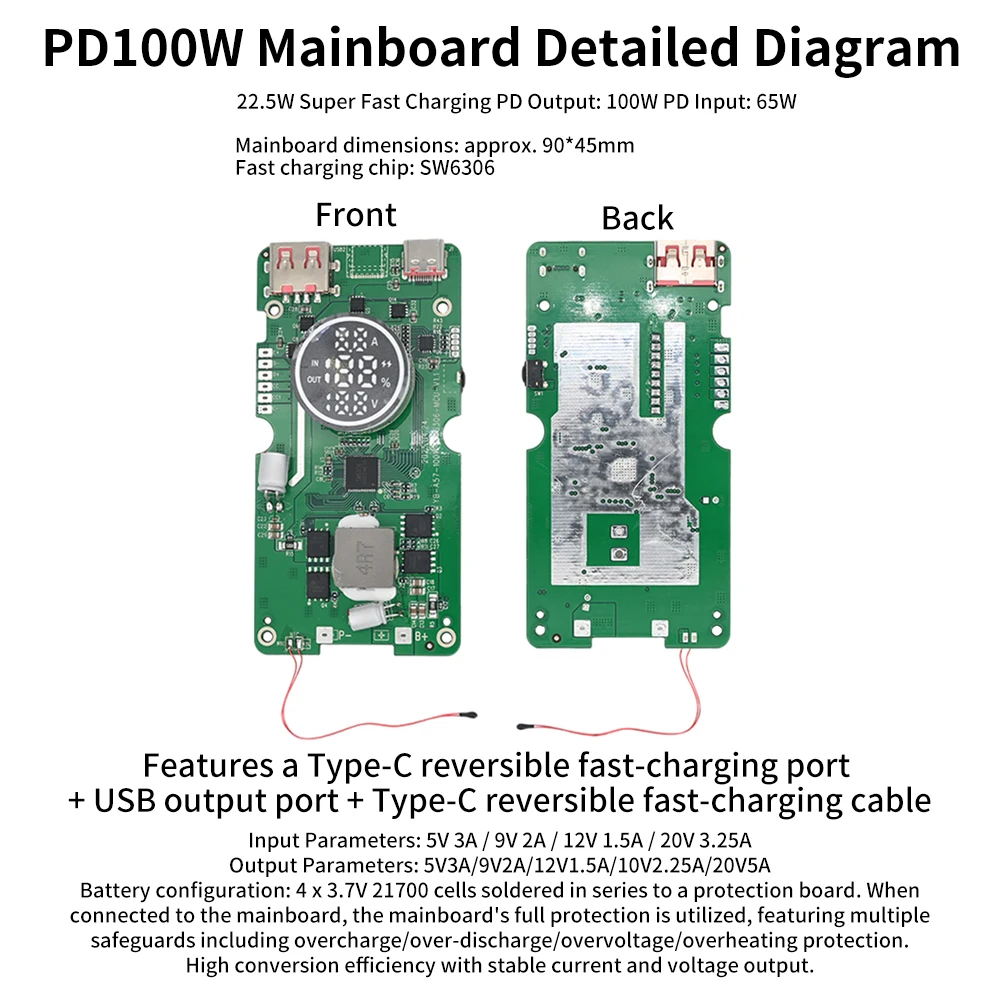

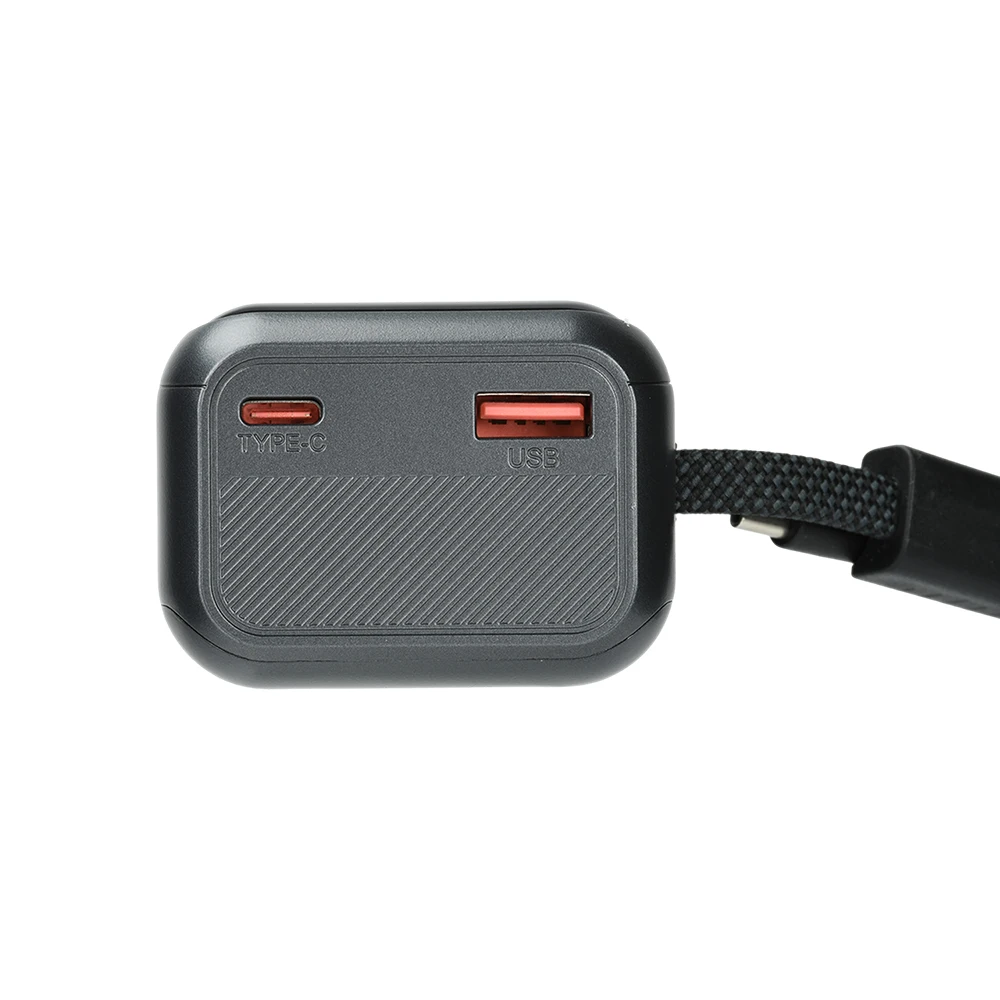

Interfacce della scheda madre: dotata di porta di ricarica rapida bidirezionale di tipo C + porta di uscita USB + interfaccia cavo di ricarica rapida bidirezionale di tipo C

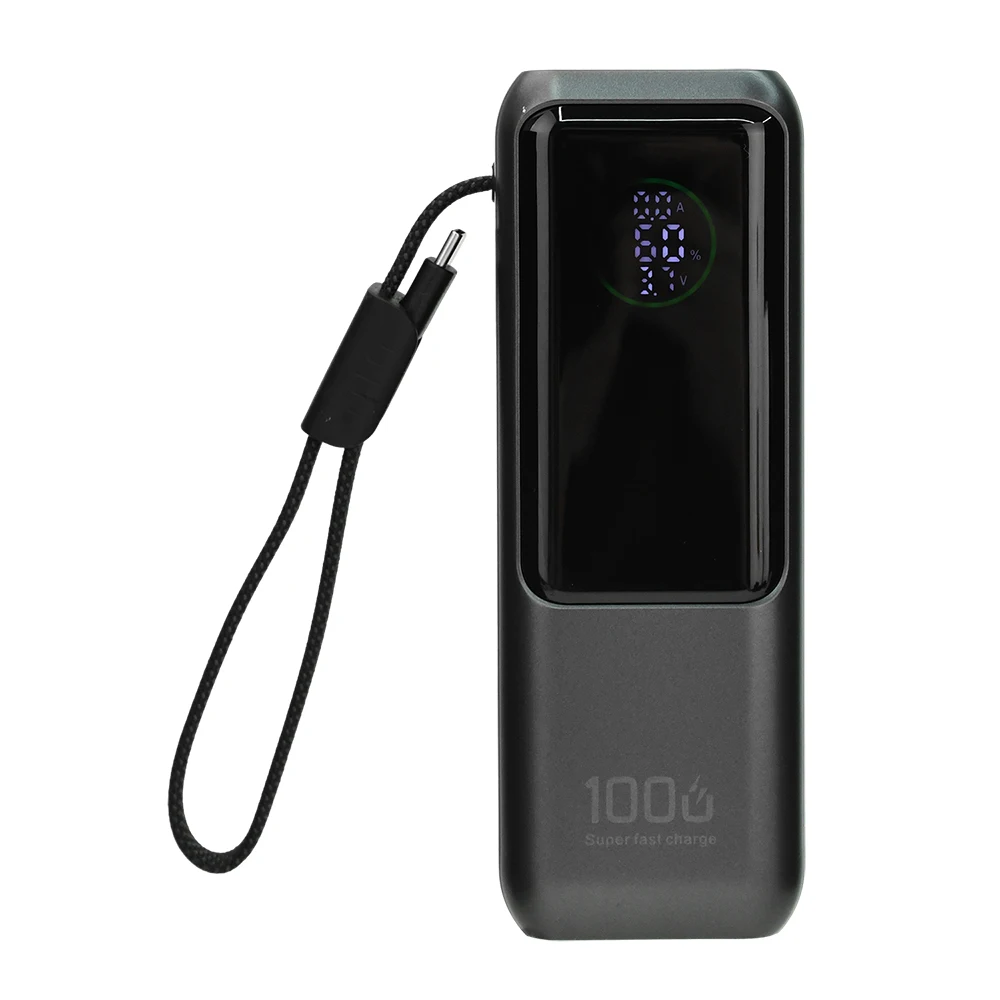

Display: display LED che mostra il livello/tensione/corrente della batteria

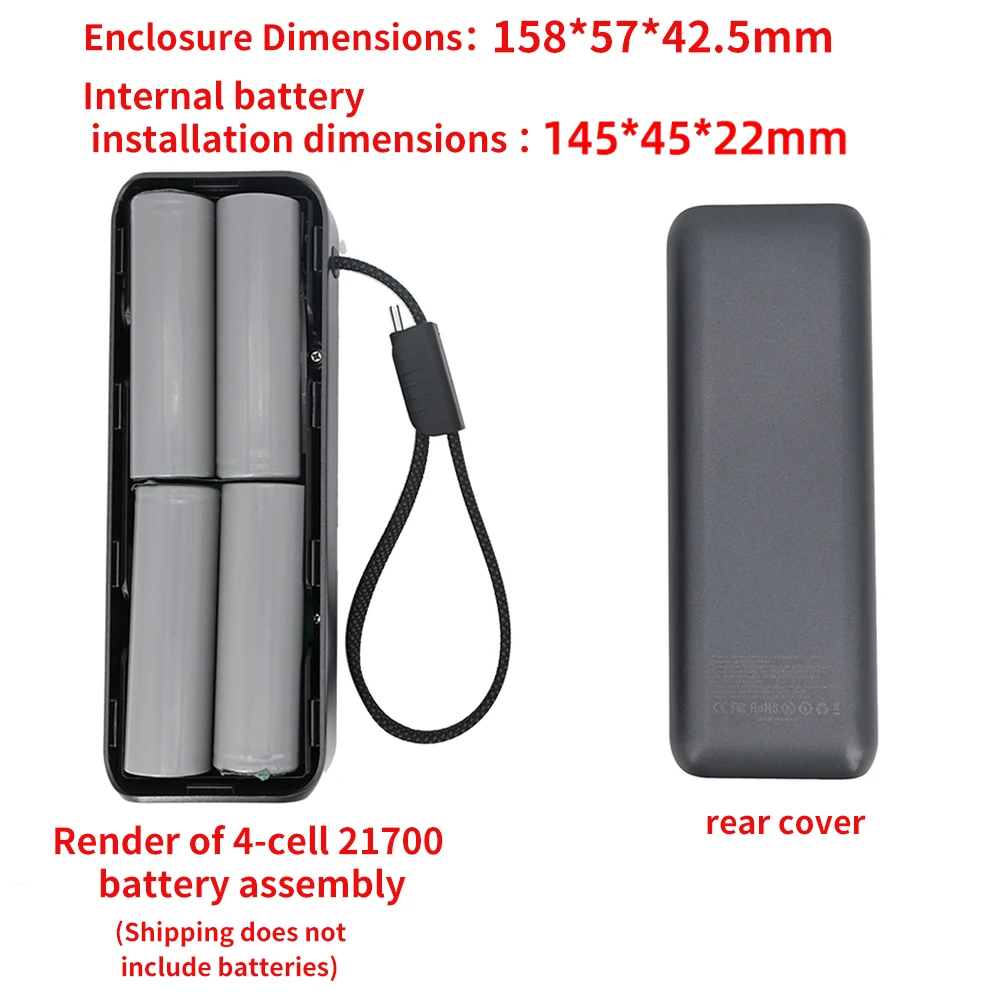

Compatibilità batteria: può ospitare 4 batterie 21700 (richiede saldatura; batterie non incluse)

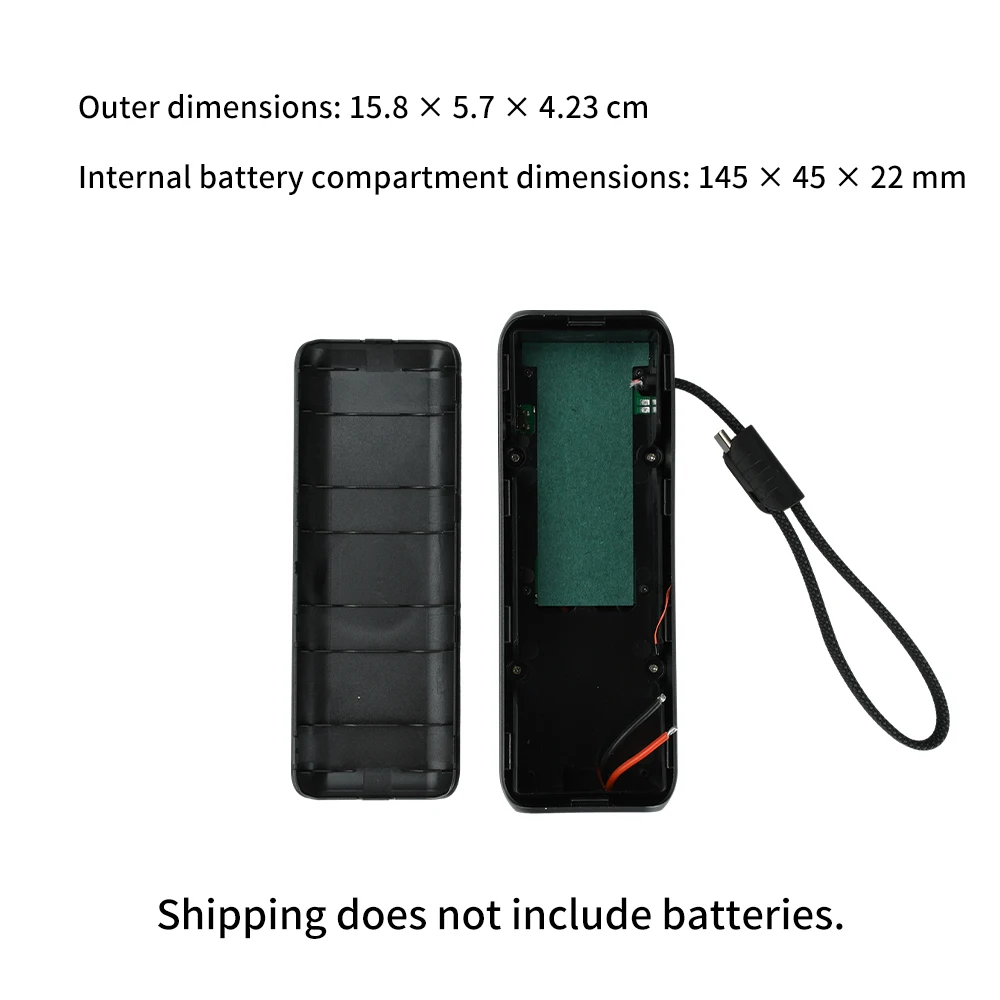

Dimensioni della batteria interna: 145*45*22 mm
Caratteristiche della scheda madre: protezione completa comprese protezioni da sovraccarico/scarico eccessivo/sovratensione/surriscaldamento.Elevata efficienza di conversione con corrente e tensione in uscita stabili
Note importanti:
1.22,5 W è una ricarica super veloce.L’uscita PD supporta la ricarica rapida da 100 W, l’ingresso PD supporta la ricarica rapida da 65 W.Il cavo Type-C incluso supporta la ricarica rapida bidirezionale PD 60W.

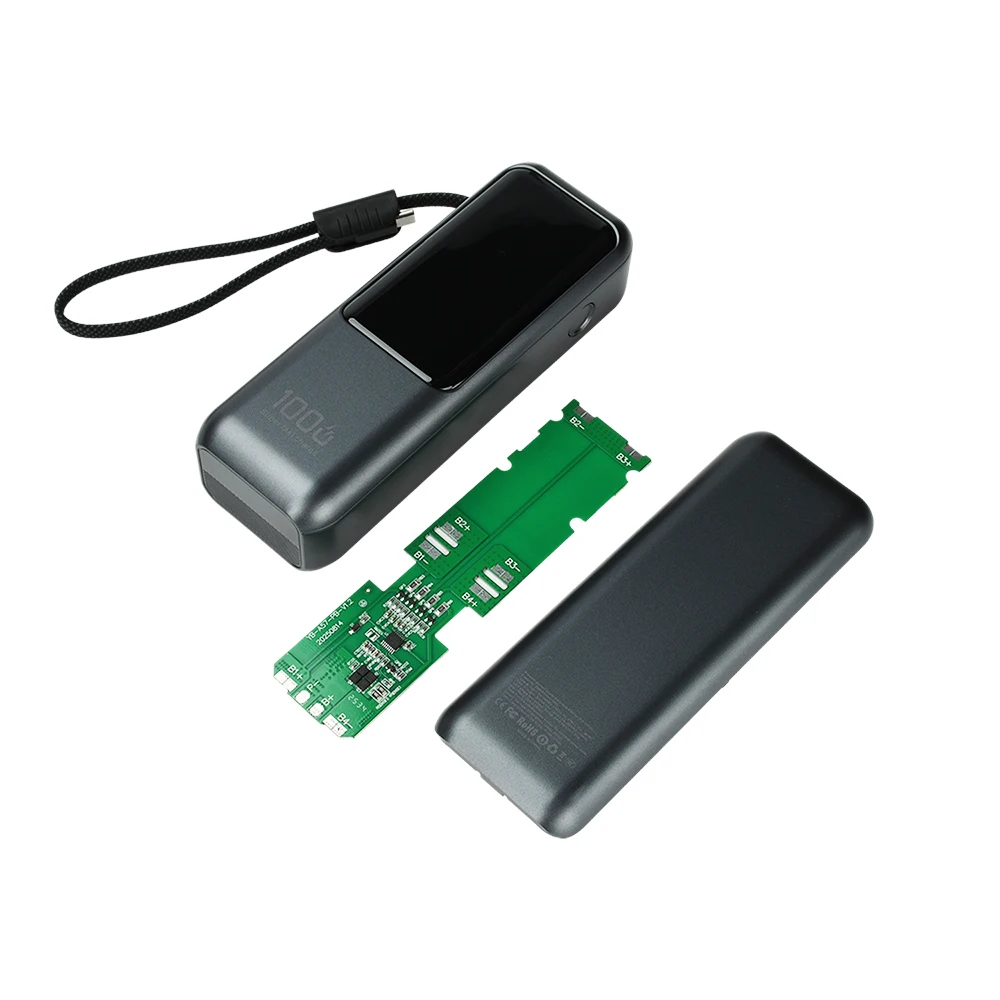

2.La scheda madre è preinstallata e fissata all’interno del coperchio anteriore.Solo la scheda di protezione della batteria necessita di saldatura: collegare il filo positivo rosso al terminale B+ sulla scheda di protezione e il filo negativo nero al terminale P-.Il collegamento della batteria è composto da 4 celle da 3,7 V 21700 saldate a una scheda di protezione in serie, che viene quindi collegata alla scheda madre per l’uso.
3.Il pannello di protezione non supporta la saldatura a punti con saldatrice a punti.La saldatura deve essere eseguita utilizzando un saldatore con saldatura.La saldatura a punti danneggerà i cuscinetti.Fare attenzione durante la saldatura.
Istruzioni di montaggio:

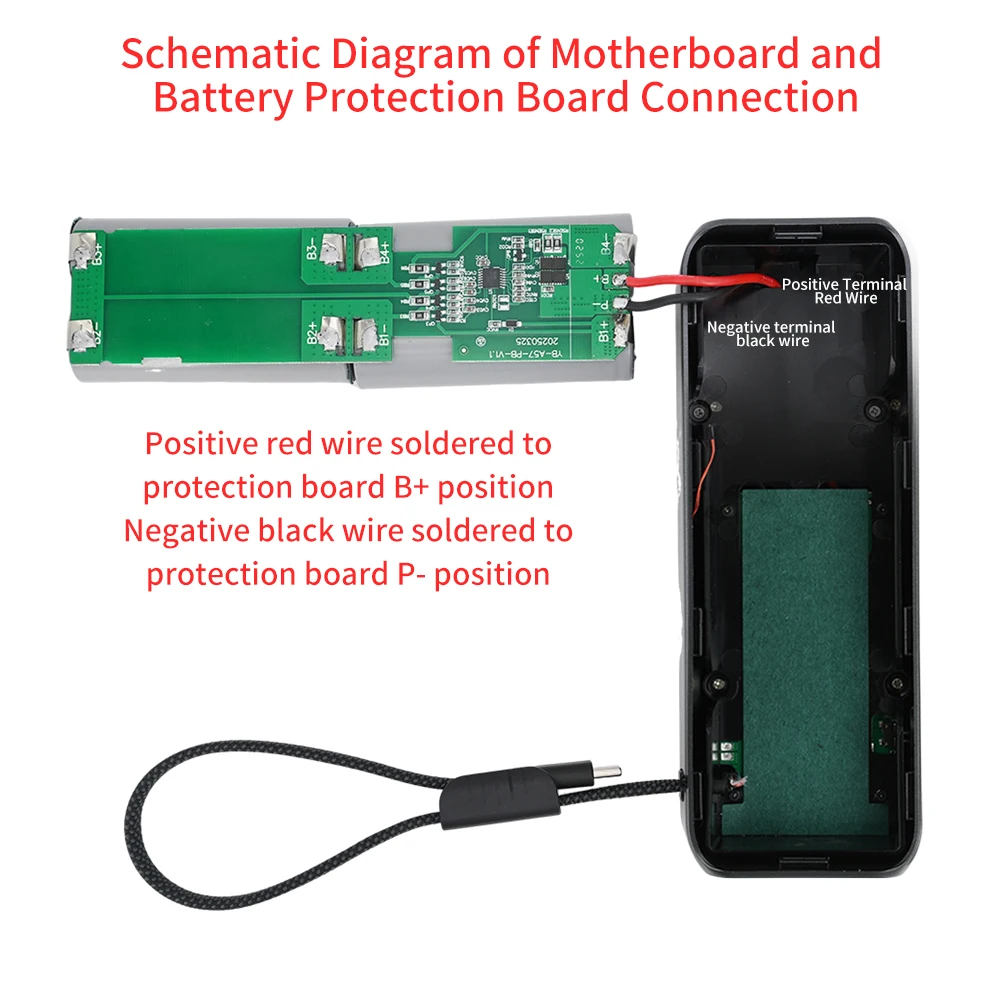

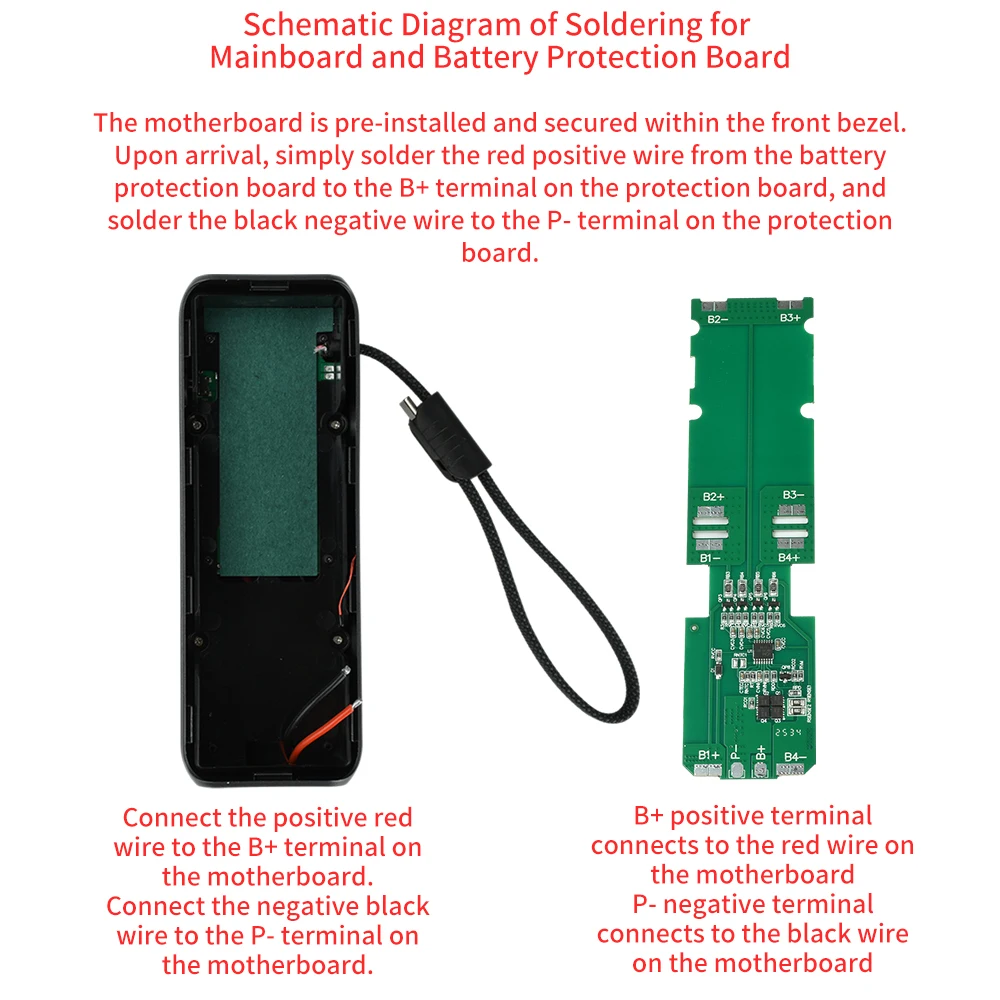

1.La scheda madre è preinstallata e fissata all’interno del coperchio anteriore.Basta saldare la scheda di protezione della batteria: collegare il filo positivo rosso al terminale B+ sulla scheda di protezione e il filo negativo nero al terminale P-.

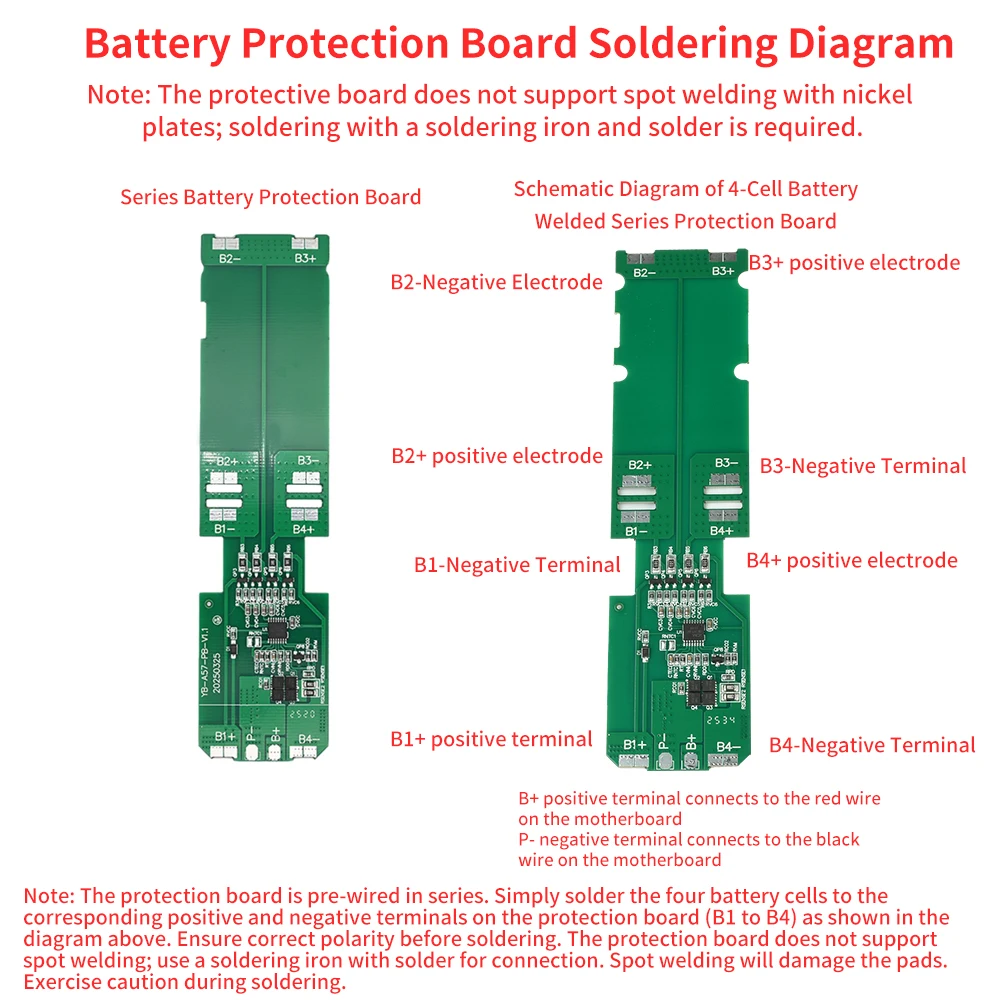

2.La scheda di protezione è precablata in serie.Basta saldare le 4 celle della batteria ai corrispondenti terminali positivo e negativo (da B1 a B4) sulla scheda di protezione secondo lo schema di saldatura.Assicurarsi che la corretta polarità prima della saldatura.Il pannello di protezione non supporta la saldatura a punti; utilizzare un saldatore con saldatura.La saldatura a punti danneggerà i cuscinetti.Fare attenzione durante la saldatura.
3.Saldare il filo rosso positivo della scheda principale alla posizione B+ della scheda di protezione e il filo nero negativo alla posizione P della scheda di protezione.Non invertire i collegamenti, poiché ciò brucerà la scheda principale.I circuiti integrati bruciati mostreranno tracce visibili, che si verificano solo dalla connessione inversa o dal contatto accidentale.
4.Dopo aver installato la scheda madre e la batteria, fissare la batteria con nastro adesivo.Per alcuni modelli di batterie con discrepanze di spessore rispetto all’involucro, verificare se sono necessari distanziatori per prevenire una sensazione di cedimento quando si preme l’involucro dopo il montaggio.Problemi come il rumore della batteria o la deformazione dell’involucro dovuti al mancato controllo delle differenze di spessore o il fissaggio della batteria con nastro adesivo durante l’assemblaggio costituiscono un’installazione non corretta.Non ci assumiamo alcuna responsabilità per danni all’involucro o guasti alla batteria derivanti dallo smontaggio.
5.L’involucro a scatto non è progettato per ripetuti smontaggio.Testare sempre tutte le funzioni: uscita/ingresso della scheda madre, ricarica rapida, pulsanti, display, ecc. prima di chiudere l’involucro.Idealmente, eseguire diversi cicli di carica/scarica per confermare la funzionalità prima della sigillatura.I problemi derivanti dall’assemblaggio e dalla chiusura dell’involucro senza test precedenti costituiscono un assemblaggio improprio.Non ci assumiamo alcuna responsabilità per danni all’involucro o guasti alla batteria derivanti dallo smontaggio richiesto a causa di tali problemi.
Istruzioni:
1.Per quanto riguarda l’attivazione della ricarica rapida del telefono: i protocolli di ricarica rapida sono classificati come pubblici o proprietari.Questa scheda madre incorpora un chip di ricarica rapida intelligente compatibile con i principali protocolli di ricarica rapida pubblici, supportando la ricarica rapida per varie marche di smartphone.Prima di ordinare, verifica la compatibilità del tuo telefono con i protocolli pubblici per garantire funzionalità di ricarica rapida.
2.Per quanto riguarda la generazione di calore durante la ricarica: quando il power bank è in funzione, la corrente scorre attraverso la scheda madre e i chip.La conversione dell’energia prevede inevitabilmente perdite che si dissipano come calore.Durante la ricarica rapida, un maggiore consumo energetico si traduce in un calore più evidente: questo è un fenomeno fisico normale.
3.La visualizzazione della capacità della batteria potrebbe apparire imprecisa immediatamente dopo aver collegato la batteria.Il misuratore della batteria è dotato di una funzione di autoapprendimento per la capacità della batteria.Si visualizzerà accuratamente dopo diversi cicli di carica/scarica.

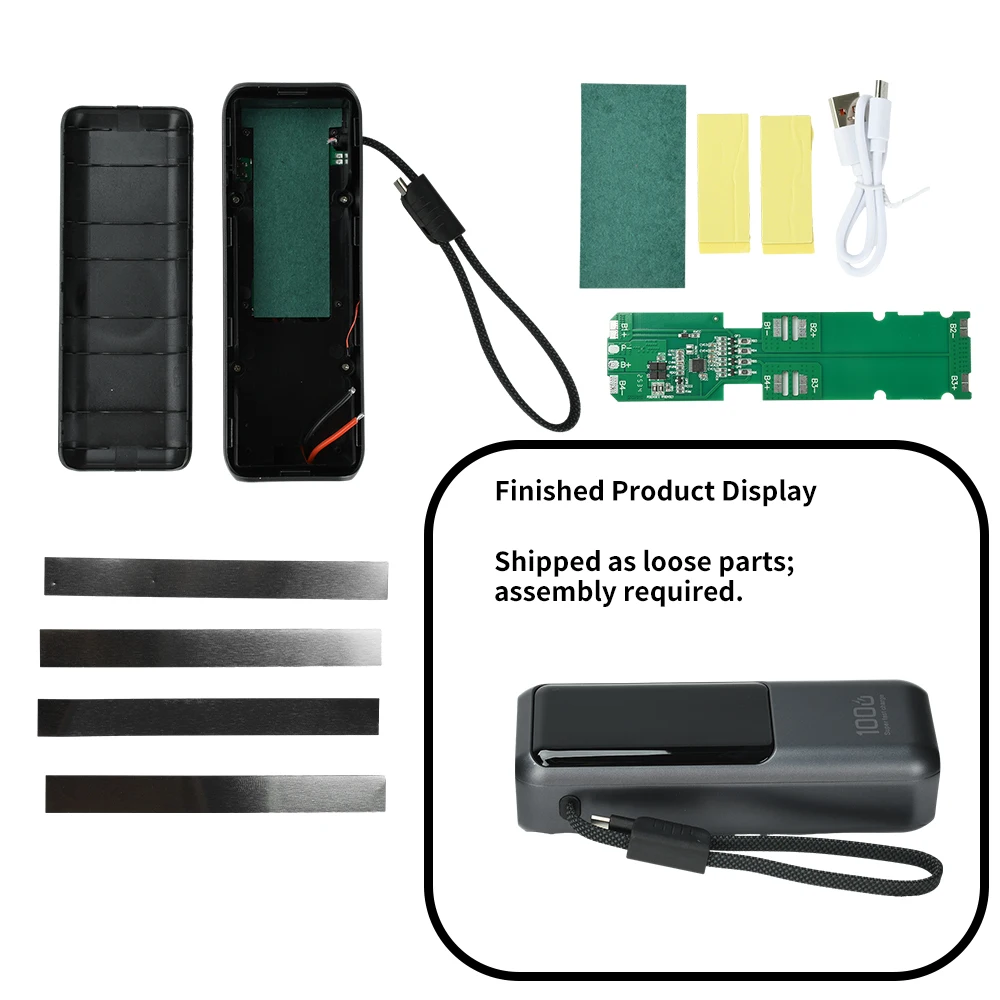

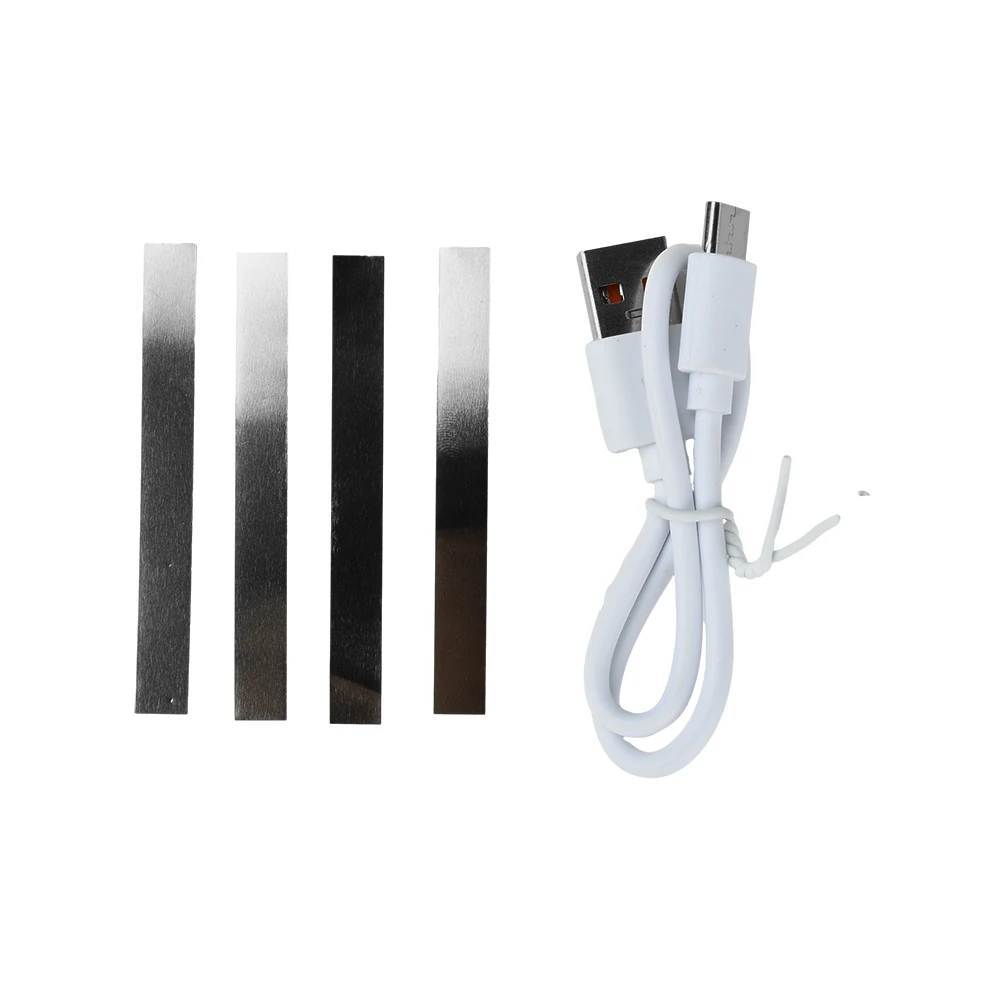

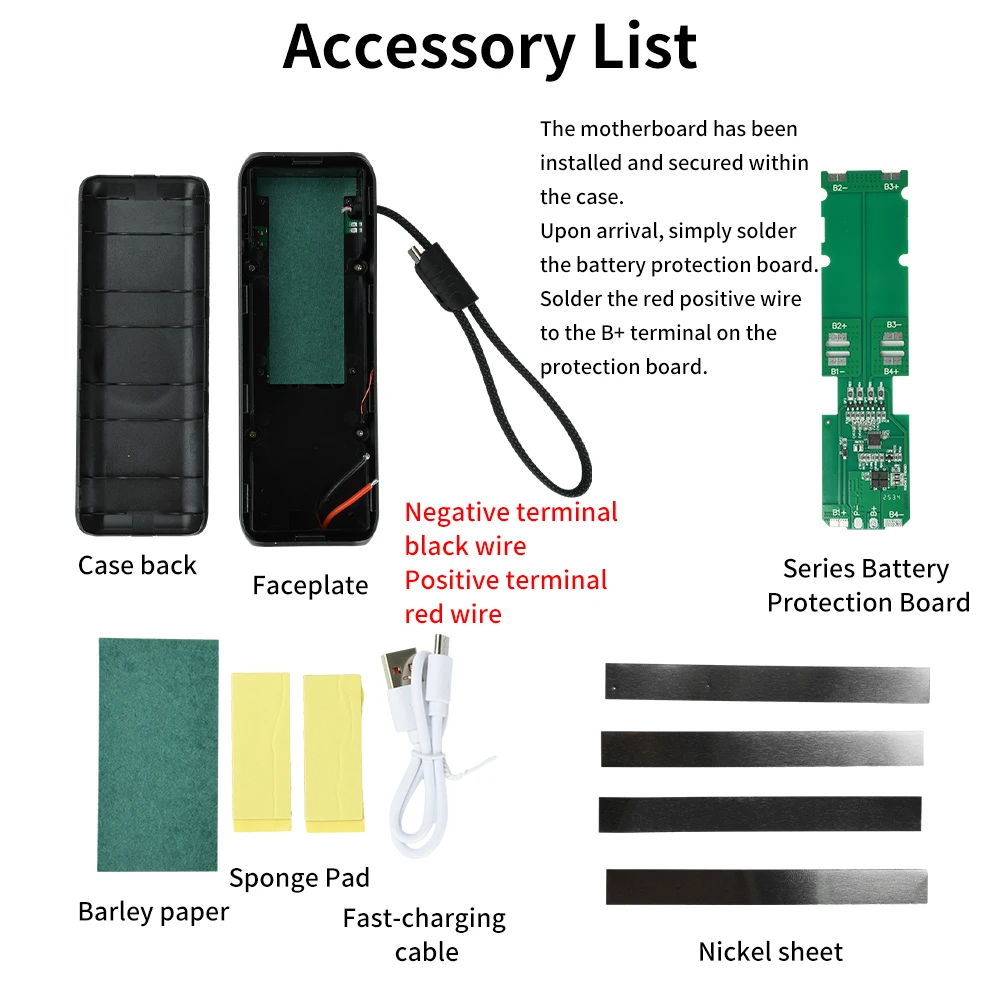

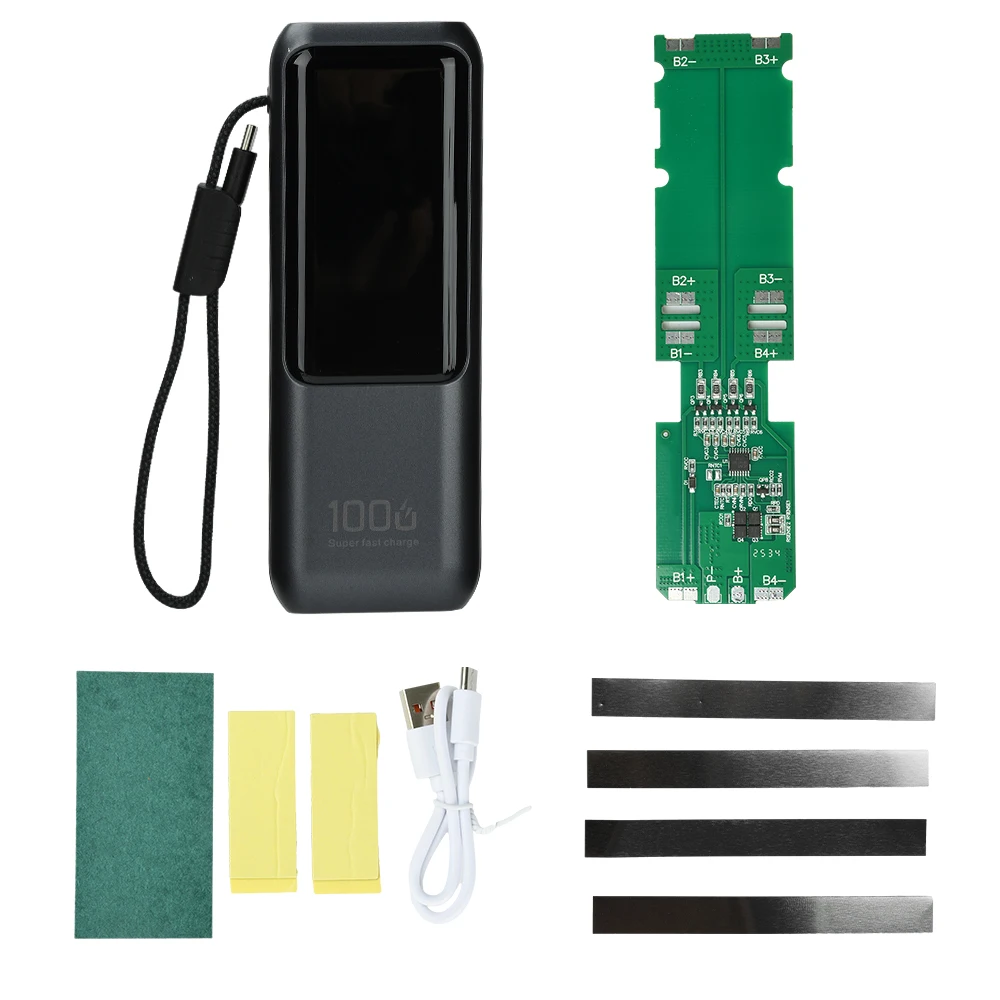

Il pacchetto include:

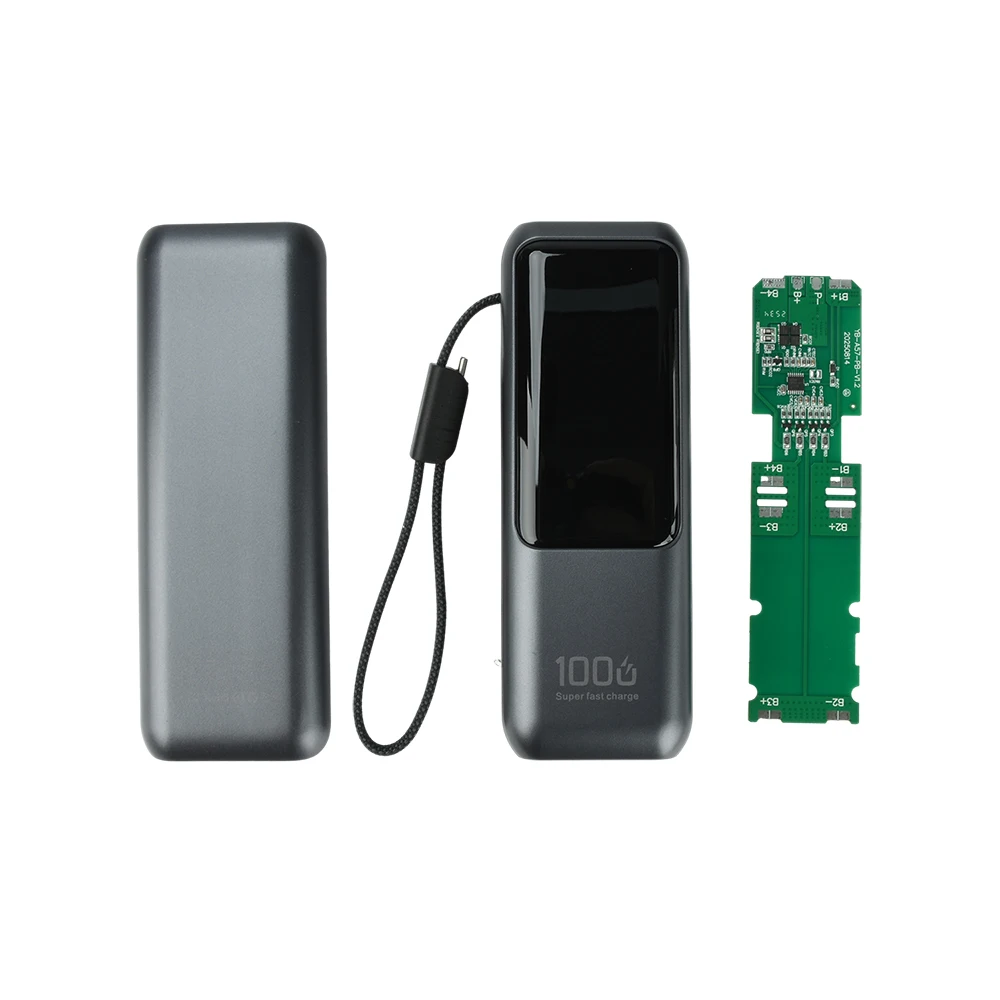

1 x PD100W Kit fai da te di alimentazione mobile a ricarica rapida Custodia per batteria 4×21700 con cavo di tipo C Display digitale Tensione Corrente e livello della batteria
