Caratteristiche del prodotto:
1. Supporta la ricarica super veloce da 22,5W, efficiente, rapida e che fa risparmiare tempo.
2. Ricarica rapida bidirezionale di tipo C, compatibile con le diverse esigenze di ricarica dei dispositivi
3. Dotato di molteplici protezioni di sicurezza, offre una protezione completa e tranquillità durante l’uso.
4. Display digitale in tempo reale del livello della batteria, guscio leggero, portatile, semplice e pratico
5. Progettazione del kit fai-da-te, saldatura semplice, assemblaggio comodo e pratico
Parametri del prodotto:
Nome prodotto: kit di alimentazione mobile digitale a ricarica rapida
Parametri di ingresso:
Ingresso Micro USB: 5V 2A/9V 2A/12V 1.5A
Ingresso di tipo C: 5 V 3 A/9 V 2 A/12 V 1,5 A
Parametri di uscita:
Uscita Micro USB: 4,5V 5A/5V 3A/9V 2A/12V 1,5A
Uscita di tipo C: 5 V 3 A/9 V 2,2 A/12 V 1,6 A

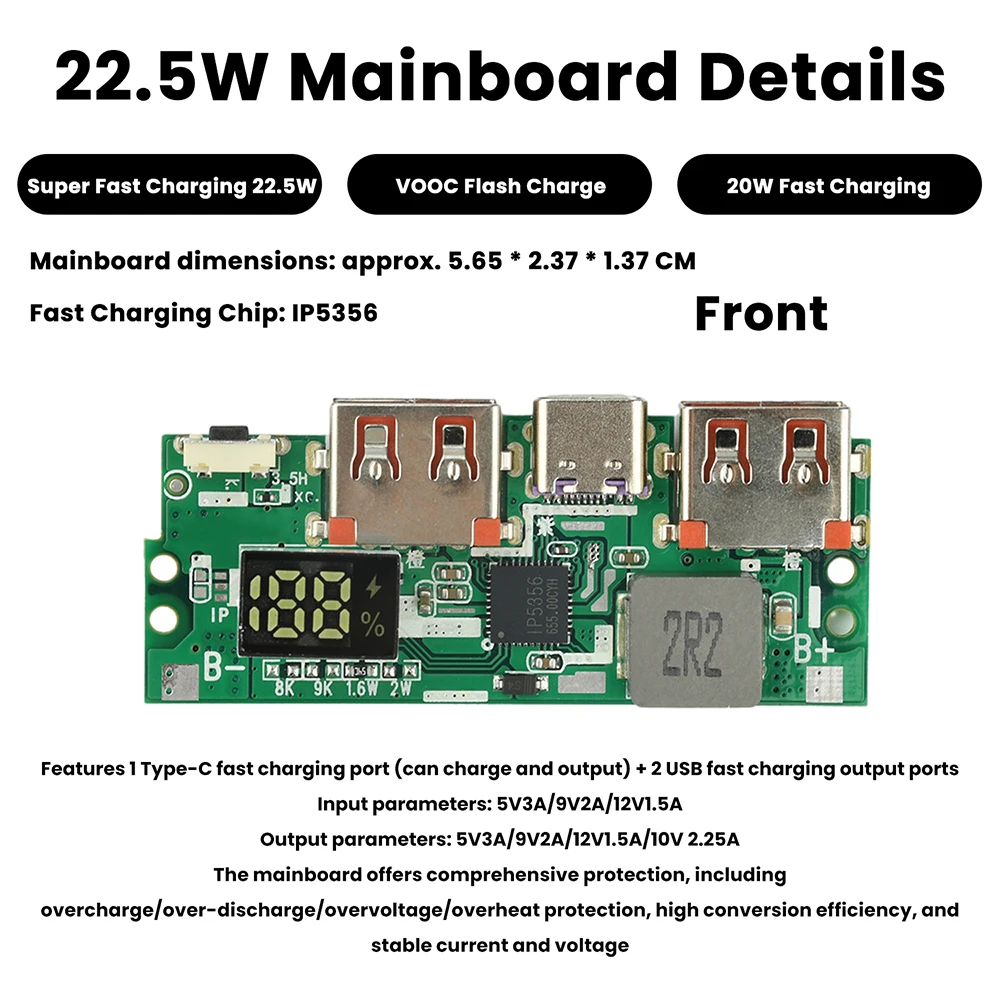

Interfaccia scheda madre: dotata di 1 porta di ricarica rapida di tipo C (ricaricabile o in uscita) + 2 porte di uscita di ricarica rapida USB

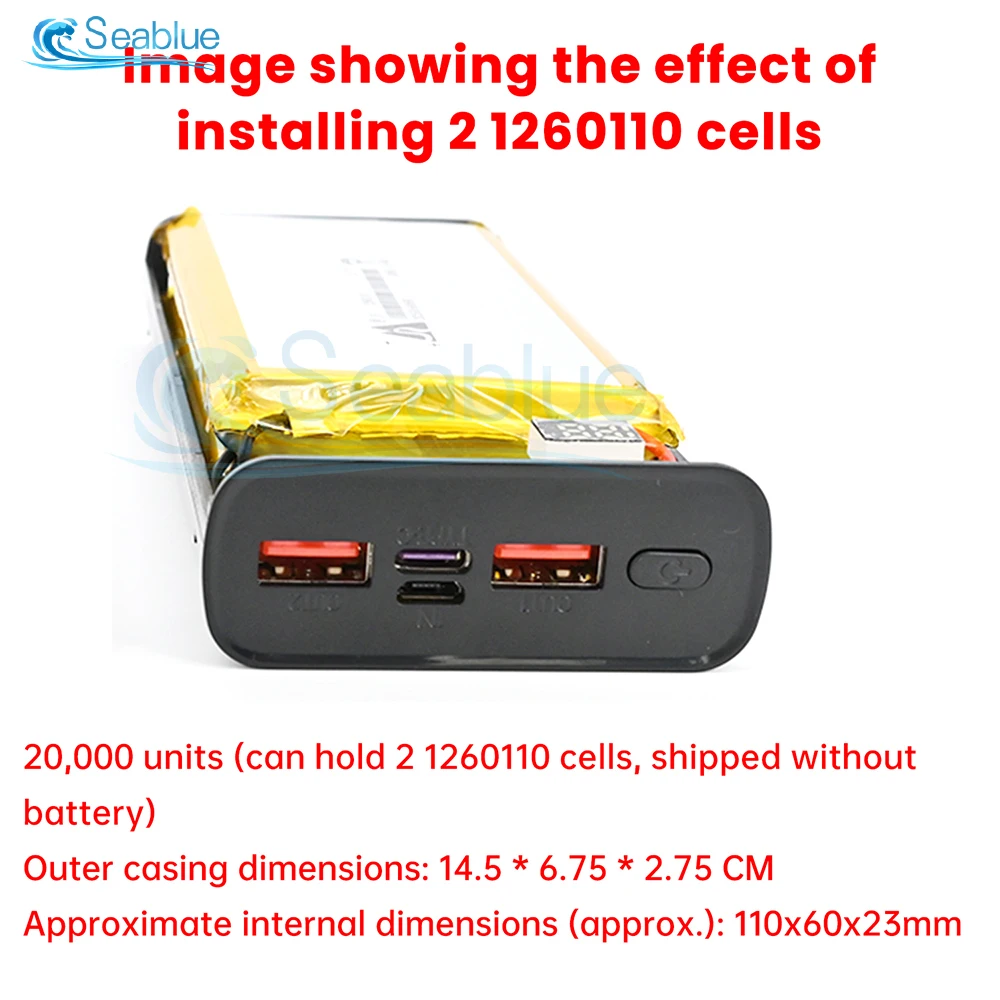

Kit batteria compatibile: può contenere 2 celle batteria 1260110, richiede saldatura (batterie non incluse nella spedizione)

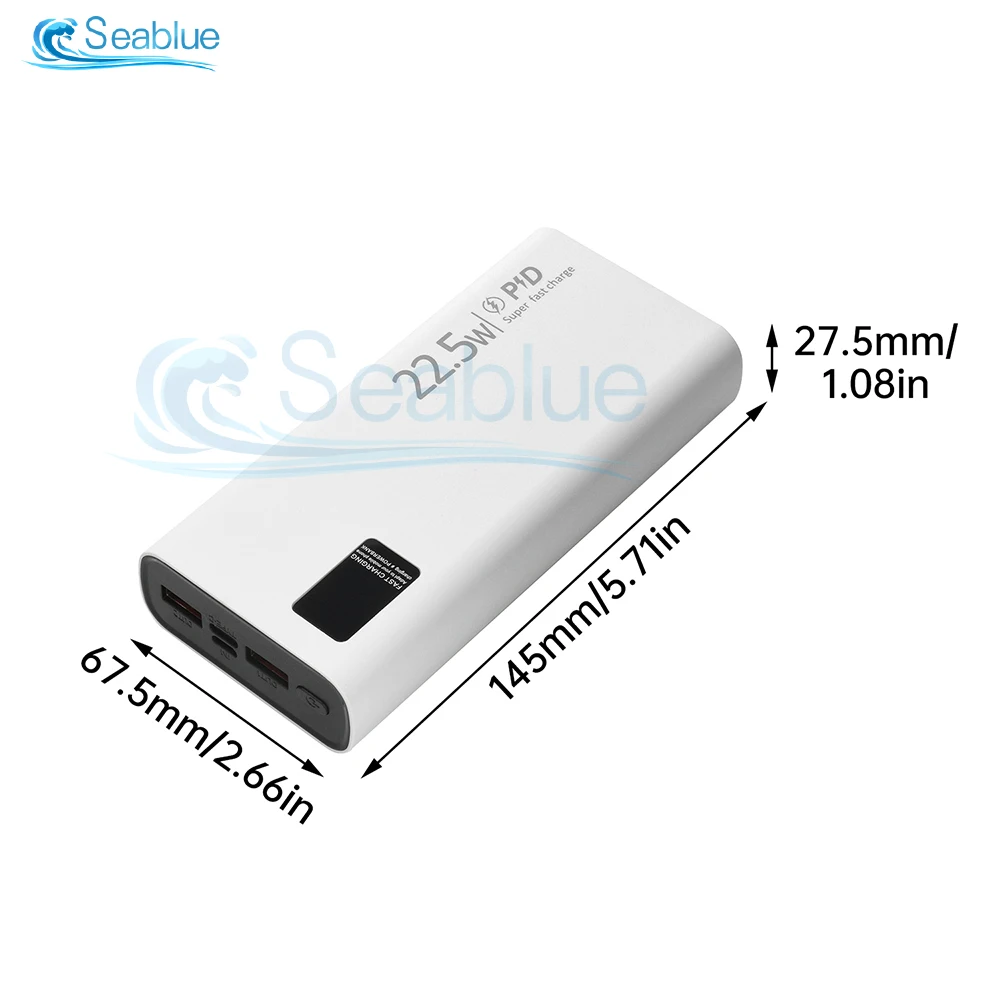

Dimensioni installabili internamente: circa 110x60x23mm
Funzione della scheda principale: la scheda principale ha una protezione completa, comprese protezioni multiple come sovraccarico/sovrascarica/sovratensione/surriscaldamento, alto tasso di conversione e corrente e tensione stabili
Nota: 22,5W è il protocollo di ricarica super rapida, ricarica flash VOOC, e la ricarica rapida bidirezionale è il protocollo PD20W, con più interfacce che forniscono uscita simultanea senza ricarica rapida.
Istruzioni di montaggio:
1. La scheda madre è stata ricevuta. Per prima cosa, collega il cavo di ricarica per il test di ingresso, controlla lo stato dello schermo, verifica che lo schermo si accenda, e poi procedi con la saldatura.
2. Durante l’uso normale, i fili della batteria vengono saldati insieme, e metodi come la torsione dei fili, i morsetti a coccodrillo e le scatole a molla possono portare a un’alimentazione insufficiente e influire sulla carica e scarica. I terminali positivo e negativo della batteria devono essere isolati e protetti per evitare danni causati dal contatto con la scheda madre durante l’assemblaggio.
3. Collega la posizione B+ della scheda madre al polo positivo della batteria e la posizione B- al polo negativo della batteria. Non collegarli al contrario, poiché potrebbe causare danni.
Bruciare la scheda madre lascerà tracce sul circuito integrato danneggiato, il che può accadere solo se la connessione è invertita o urtata.
4. Per collegare la batteria, è necessario utilizzare una batteria al litio da 3,7V. Le batterie al litio ferro fosfato non possono essere utilizzate. Le batterie devono essere saldate in parallelo e non possono essere collegate in serie. Se la tensione in serie è troppo alta, brucerà la scheda madre, rendendola non idonea per il servizio post-vendita.
5. La scheda madre ha una funzione di protezione e le batterie saldate non necessitano di una scheda di protezione. La scheda di protezione della batteria ha un limite sulla corrente e, se viene superato il limite, l’uscita verrà disconnessa.
6. Dopo aver installato la scheda madre e la batteria, è necessario fissare la batteria con adesivo. Se c’è una differenza di spessore tra alcuni modelli di batteria e l’involucro esterno, è necessario verificare se è necessario sollevarla per evitare una sensazione di cedimento quando si preme l’involucro esterno dopo l’installazione. Se la differenza di spessore non viene osservata o la batteria non viene fissata con adesivo durante l’assemblaggio, causando vibrazioni della batteria o una sensazione di cedimento nell’involucro esterno, ecc., non si assume alcuna responsabilità per un assemblaggio improprio o per danni all’involucro esterno o alla batteria causati dallo smontaggio.
7. Il guscio è a incastro e non può essere smontato ripetutamente. Assicurati di testare le funzioni di ricarica rapida, pulsanti, display e input/output della scheda madre per verificarne il corretto funzionamento prima di chiudere il coperchio. È consigliabile effettuare cicli di carica e scarica più volte per confermare che non ci siano problemi prima di chiudere il coperchio. Se si riscontrano problemi durante l’assemblaggio e la chiusura del guscio senza aver effettuato i test, ciò è dovuto a un’assemblaggio improprio da parte dell’utente. Non siamo responsabili per eventuali danni al guscio o alla batteria causati dallo smontaggio.
Istruzioni per l’uso:
1. Per quanto riguarda l’attivazione della ricarica rapida per dispositivi mobili, esiste una distinzione tra protocolli pubblici e privati per la ricarica rapida. La scheda madre utilizza un chip intelligente per la ricarica rapida compatibile con i principali protocolli pubblici di ricarica rapida presenti sul mercato e può soddisfare le esigenze di ricarica rapida di diversi marchi di telefoni. Prima di effettuare un ordine, si prega di verificare se il proprio telefono è compatibile con i protocolli pubblici per evitare di attivare la ricarica rapida.
Per quanto riguarda il problema del surriscaldamento della scheda madre durante la ricarica, quando il power bank è in funzione, la corrente passa attraverso la scheda madre e il chip, causando una perdita di conversione energetica. Questa perdita viene dissipata sotto forma di calore e, durante la ricarica rapida, la potenza è maggiore e il surriscaldamento è più evidente. Si tratta di un fenomeno fisico normale.
3. Quando la batteria è appena collegata, il display digitale del livello di carica potrebbe non essere accurato. Il misuratore di carica supporta l’autoapprendimento della capacità della batteria e, dopo alcuni cicli di carica e scarica, tornerà alla normalità.

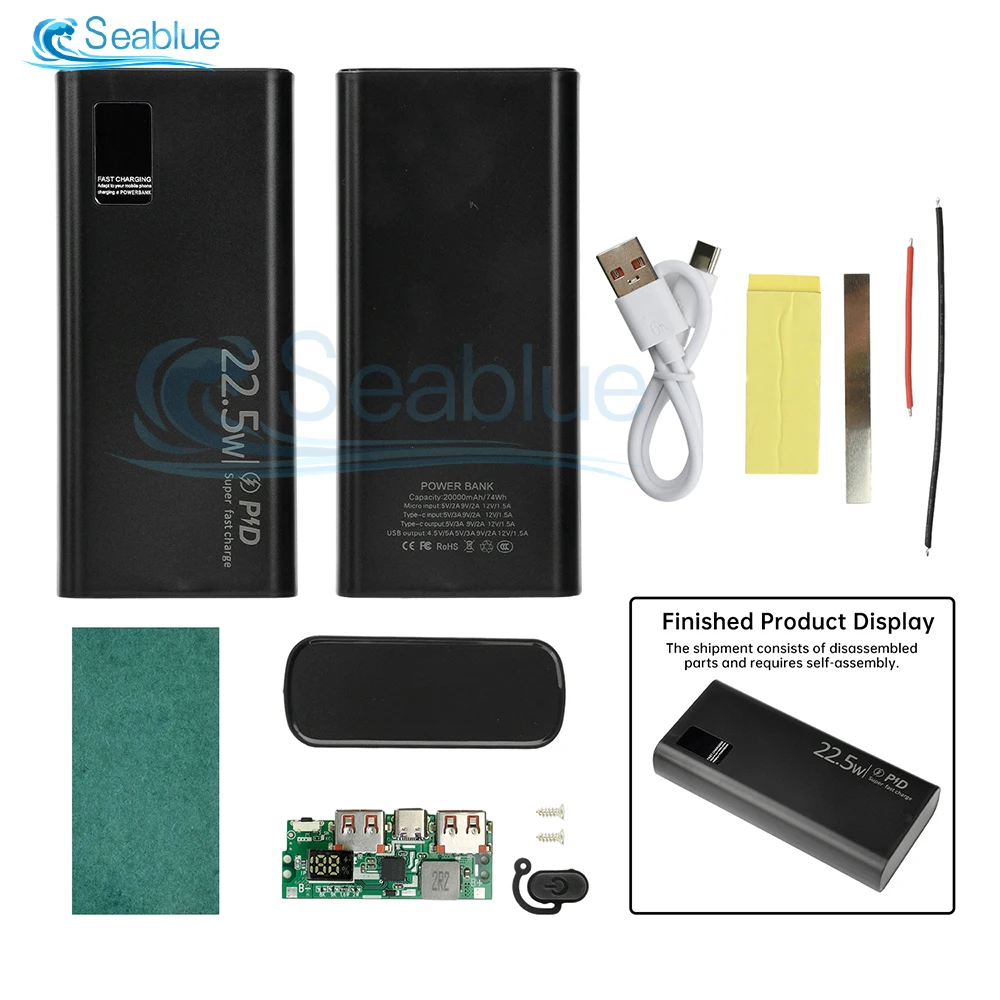

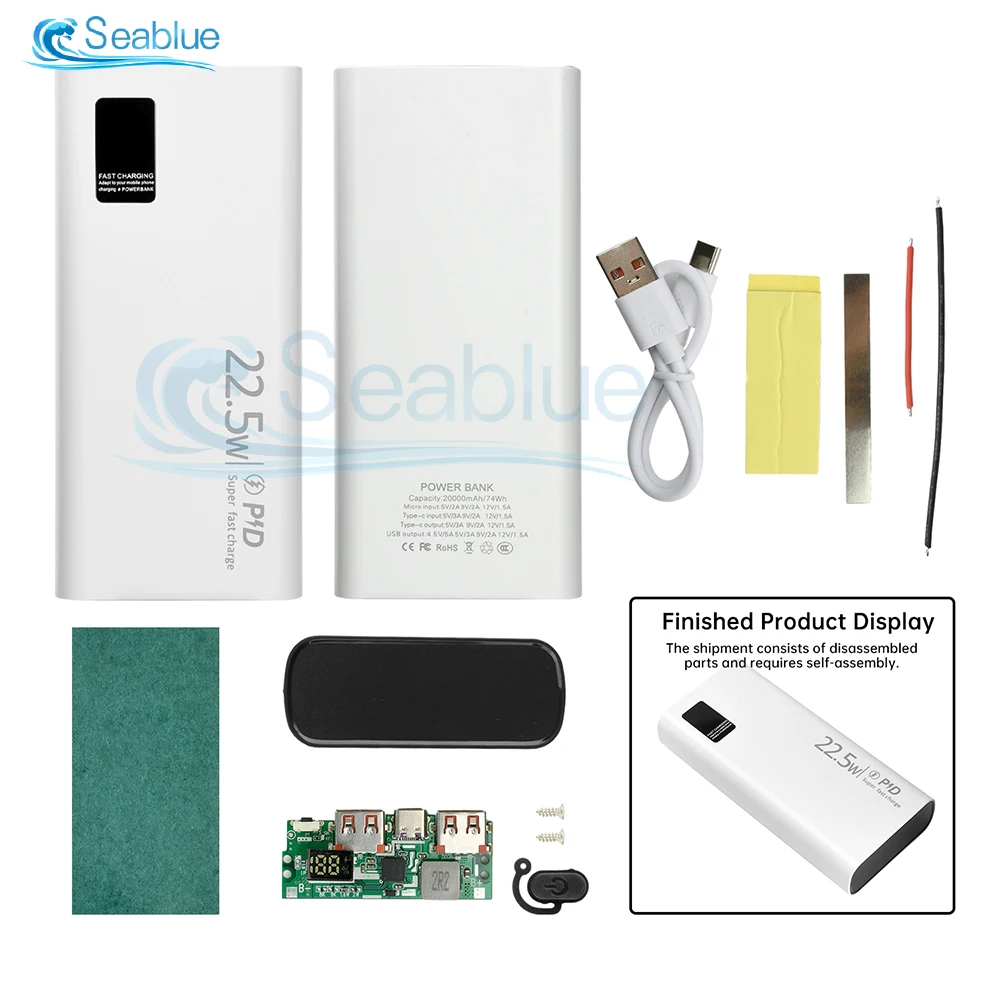

Elenco di Spedizione:
Pacchetto I: modulo x1 + cavo x2
Pacchetto 2: Kit x1
