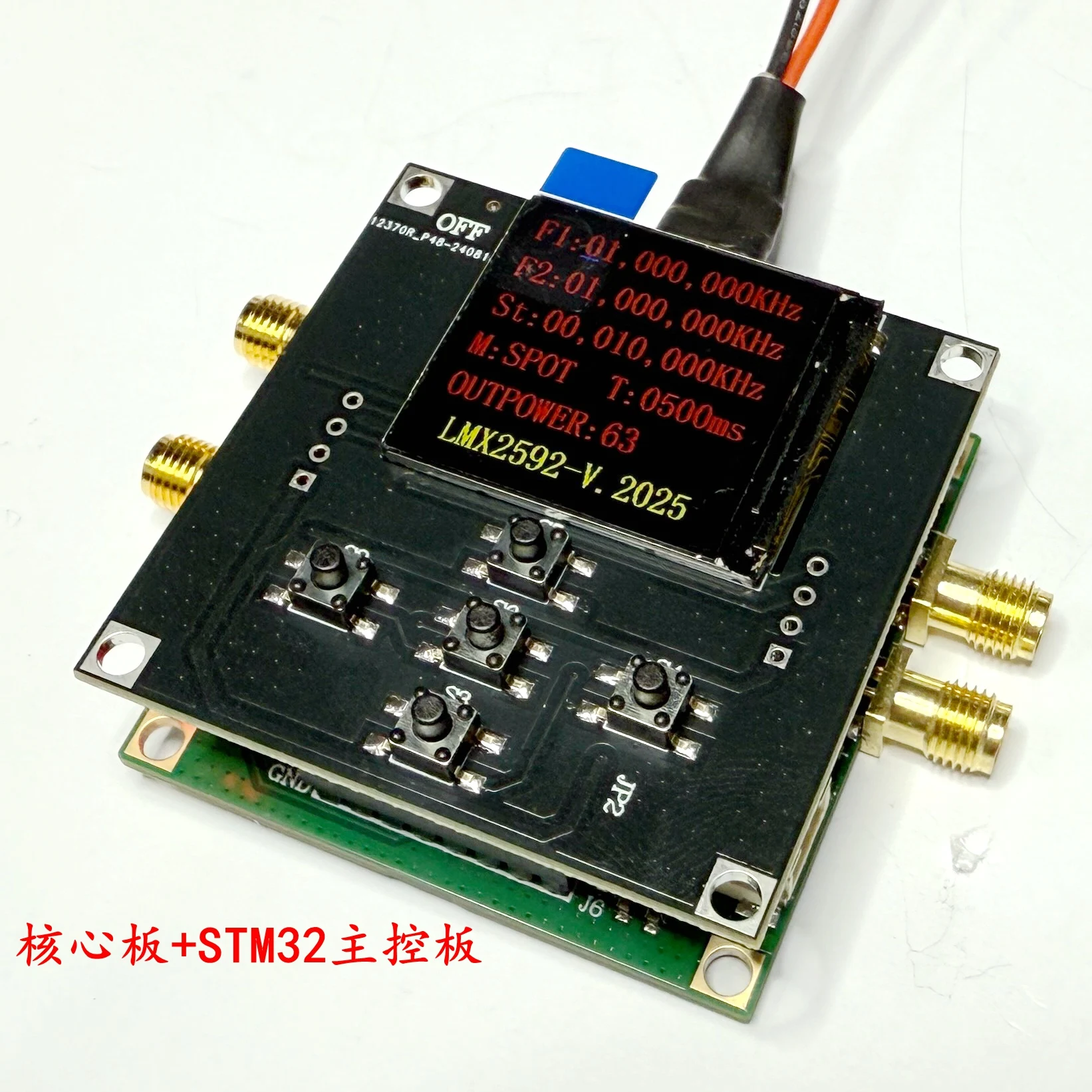

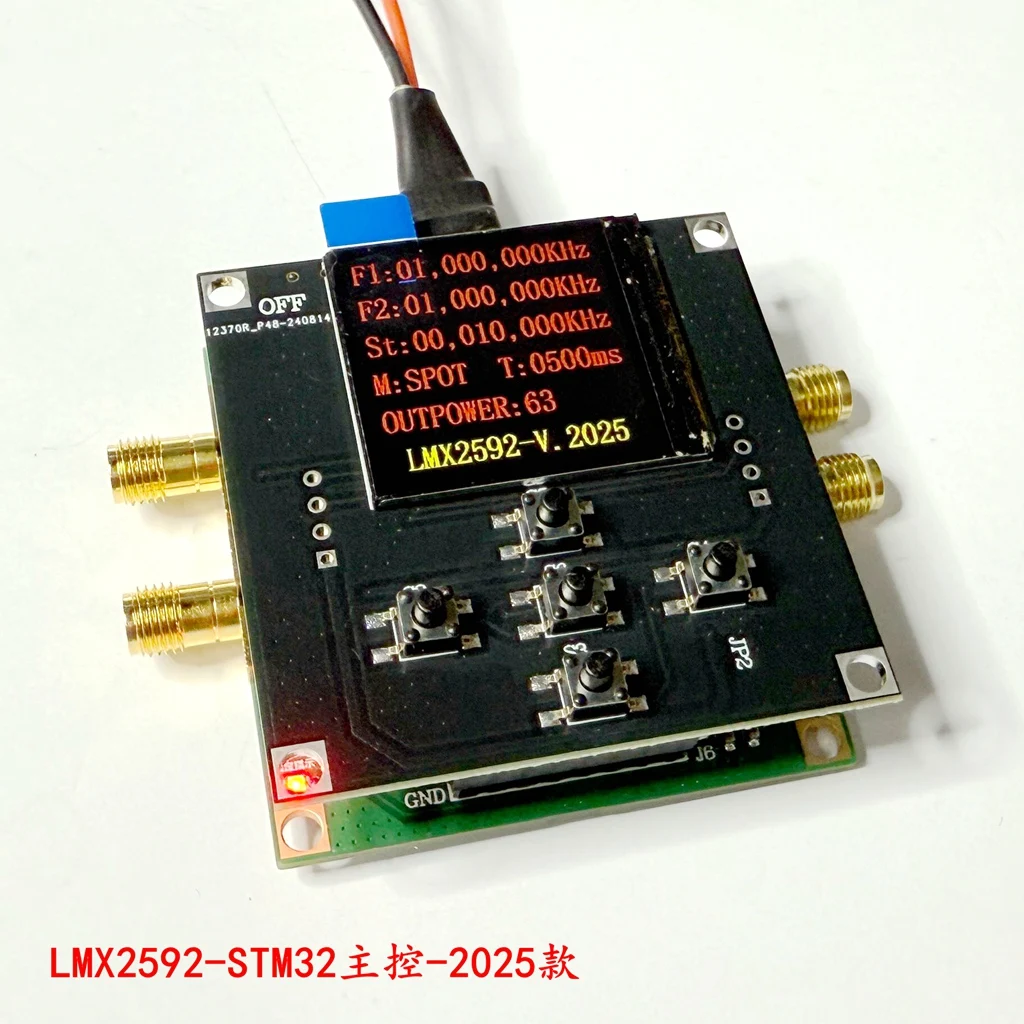

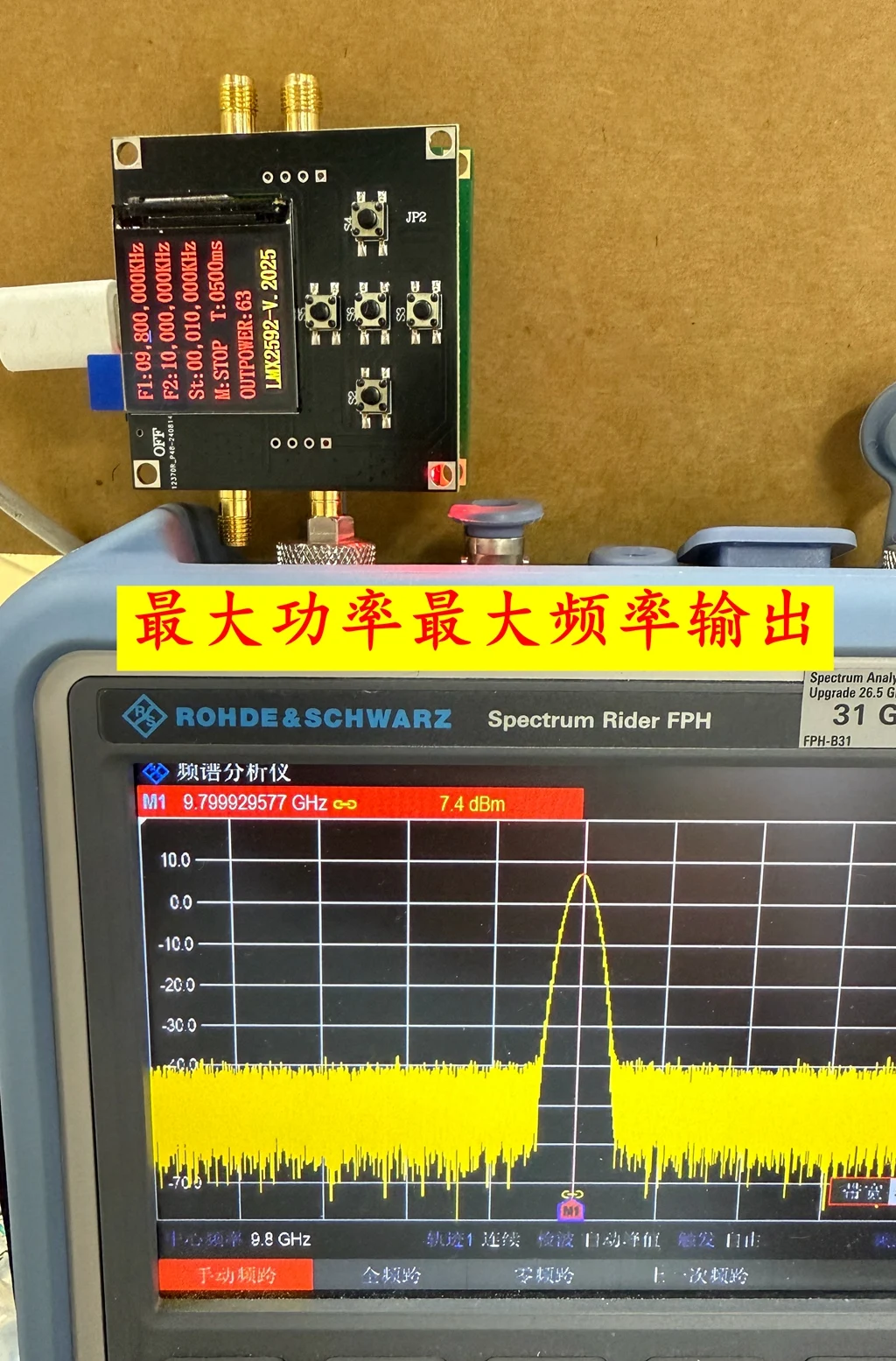

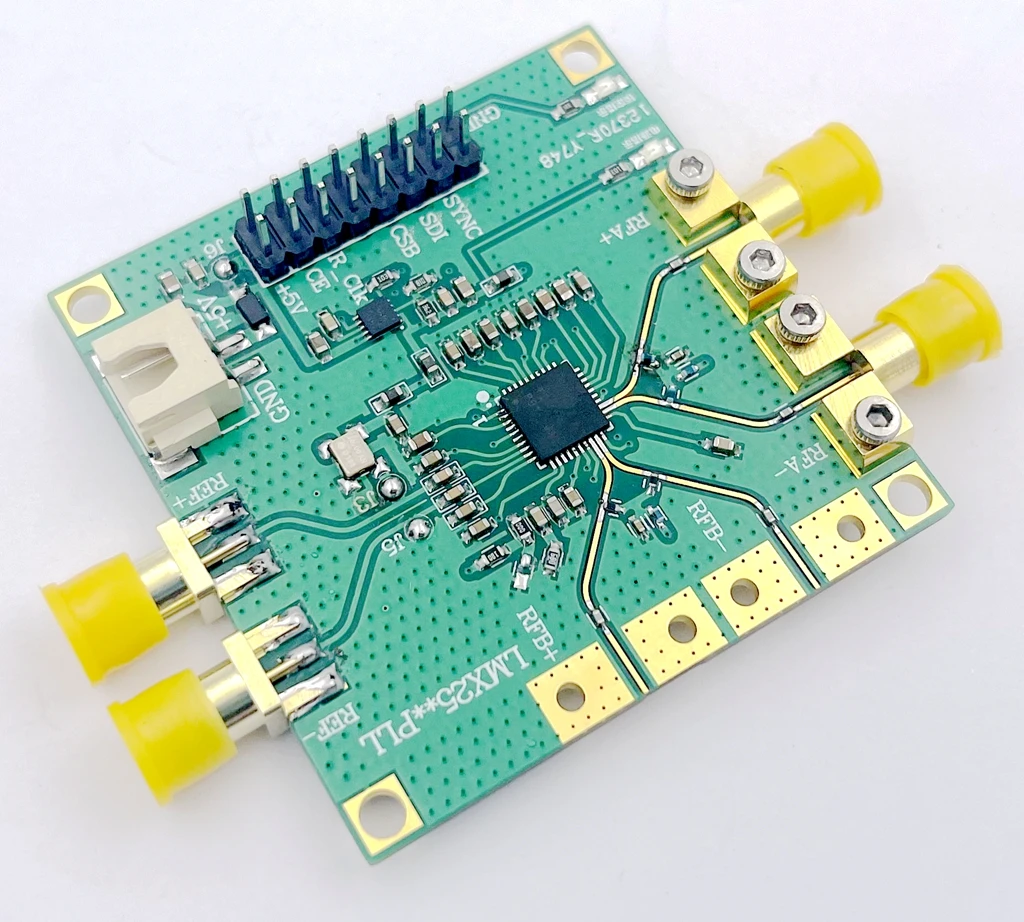

LMX2592 Modulo sorgente di frequenza da 10 GHz Anello bloccato a fase Basso rumore Uscita a banda larga da 20 M-10 GHz Supporta il controllo principale TFT

1 Caratteristiche
·La gamma di frequenza di uscita è compresa tra 20 e 980OMHz e le prestazioni del rumore di fase sono leader del settore
Rumore di fase VCO: -134,5 dBc/Hz a un’uscita di 6 GHz e un offset di 1 MHz
-Rumore di fondo PLL normalizzato: -231dBc/Hz -Rumore di flicker PLL normalizzato: -126dBc/Hz
-49fs RMS jitter (12kHz a 20MHz) (per uscita a 6GHz)
· Frequenza di clock in ingresso fino a 1400 MHz · Frequenza del rilevatore di fase fino a 200 MHz, e fino a 400 MHz in modalità intero N · Supporta modalità frazionale N e intero N
·Uscita differenziale doppia
Soluzione innovativa per ridurre le bave con regolazione programmabile della fase

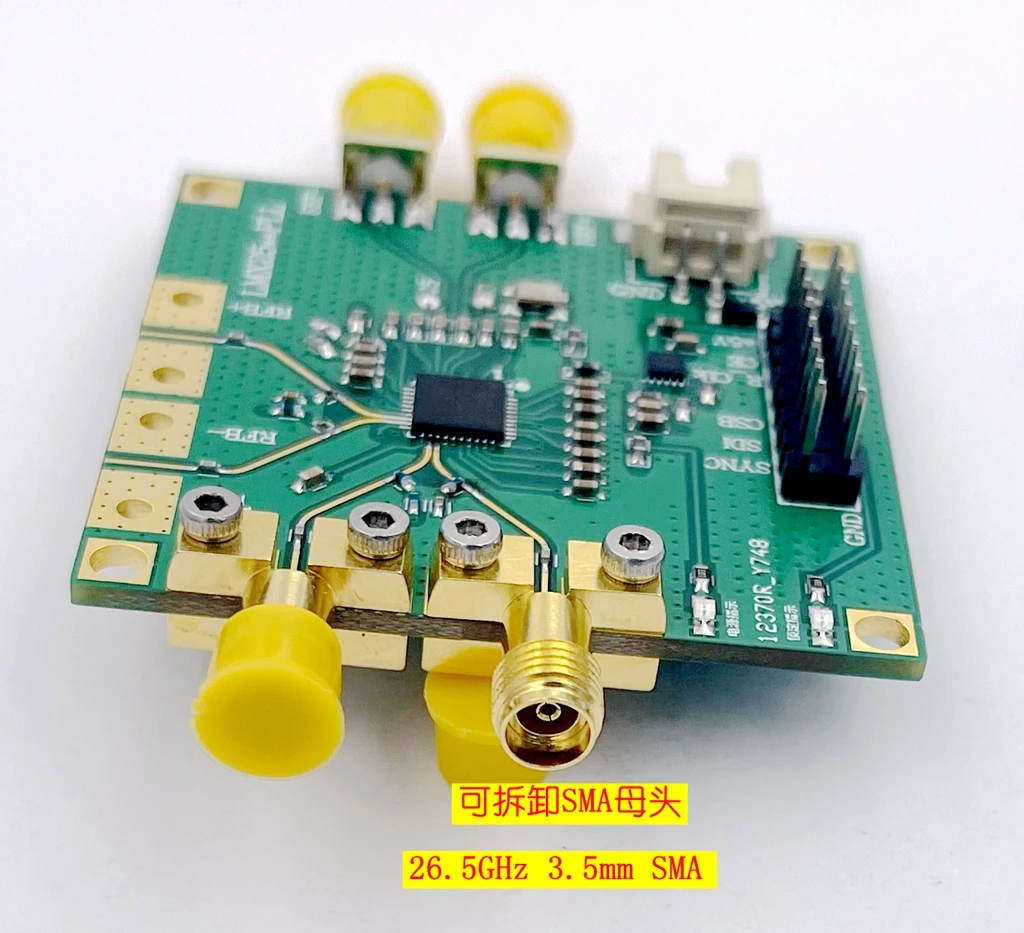

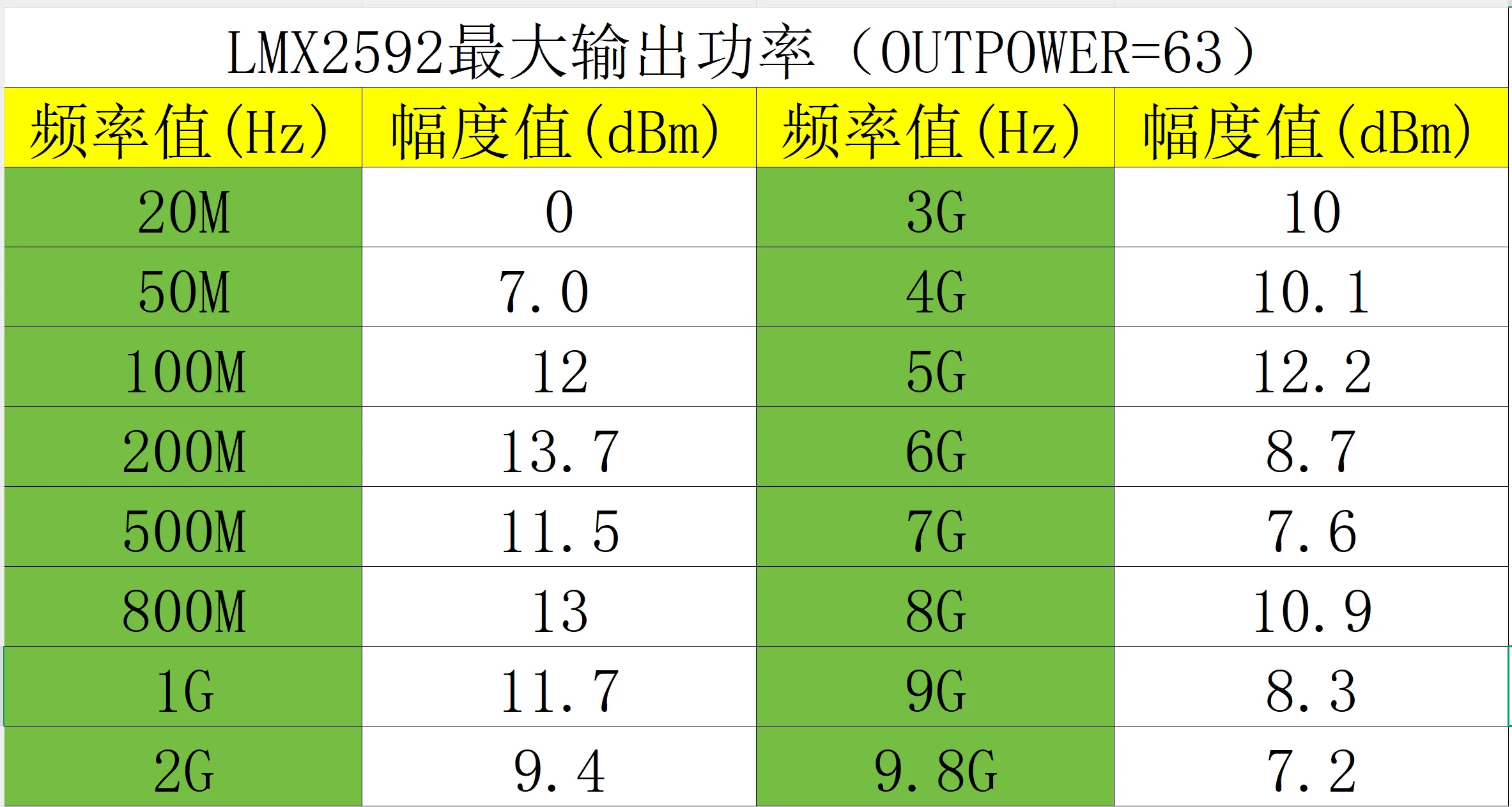

· Corrente della pompa di carica programmabile · Livello di potenza in uscita programmabile
· Interfaccia Periferica Seriale (SPI) o uWire (interfaccia seriale a 4 fili) · Funzionamento a singola alimentazione: 3,3V
2 Applicazioni
Apparecchiature di Test e Misurazione – Difesa e Radar
Ritorno a microonde
·Sorgente di clock ad alte prestazioni per convertitori di dati ad alta velocità e comunicazioni satellitari

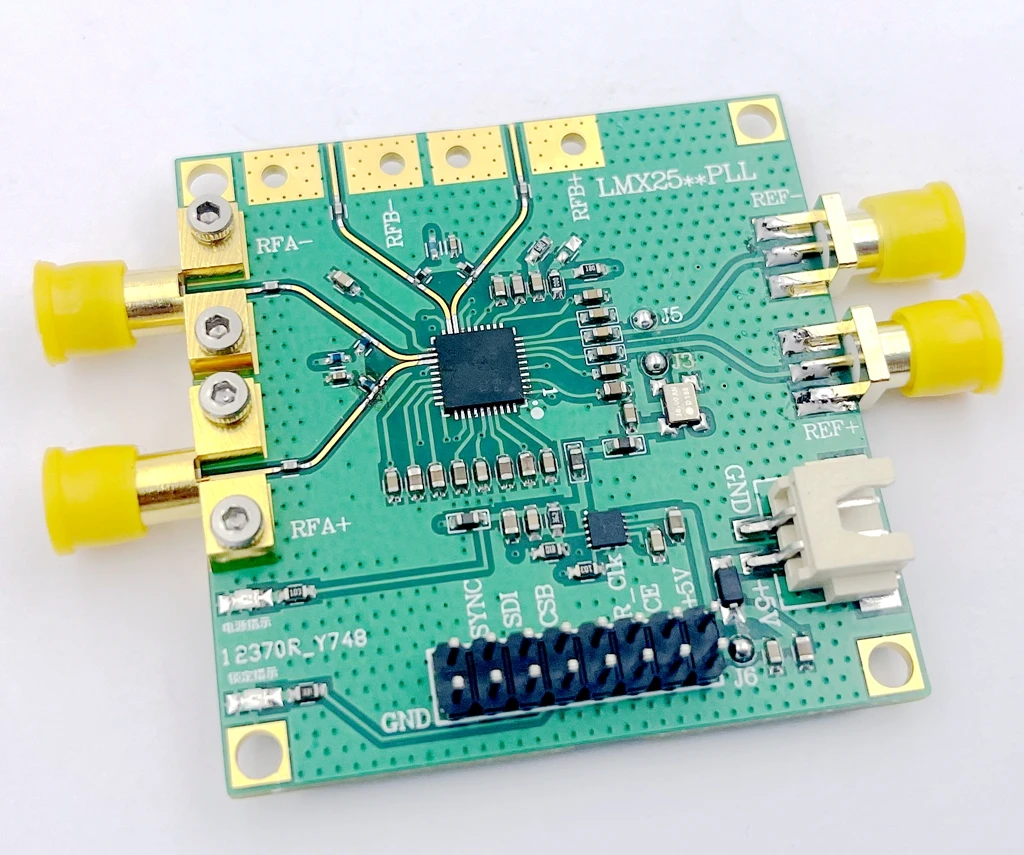

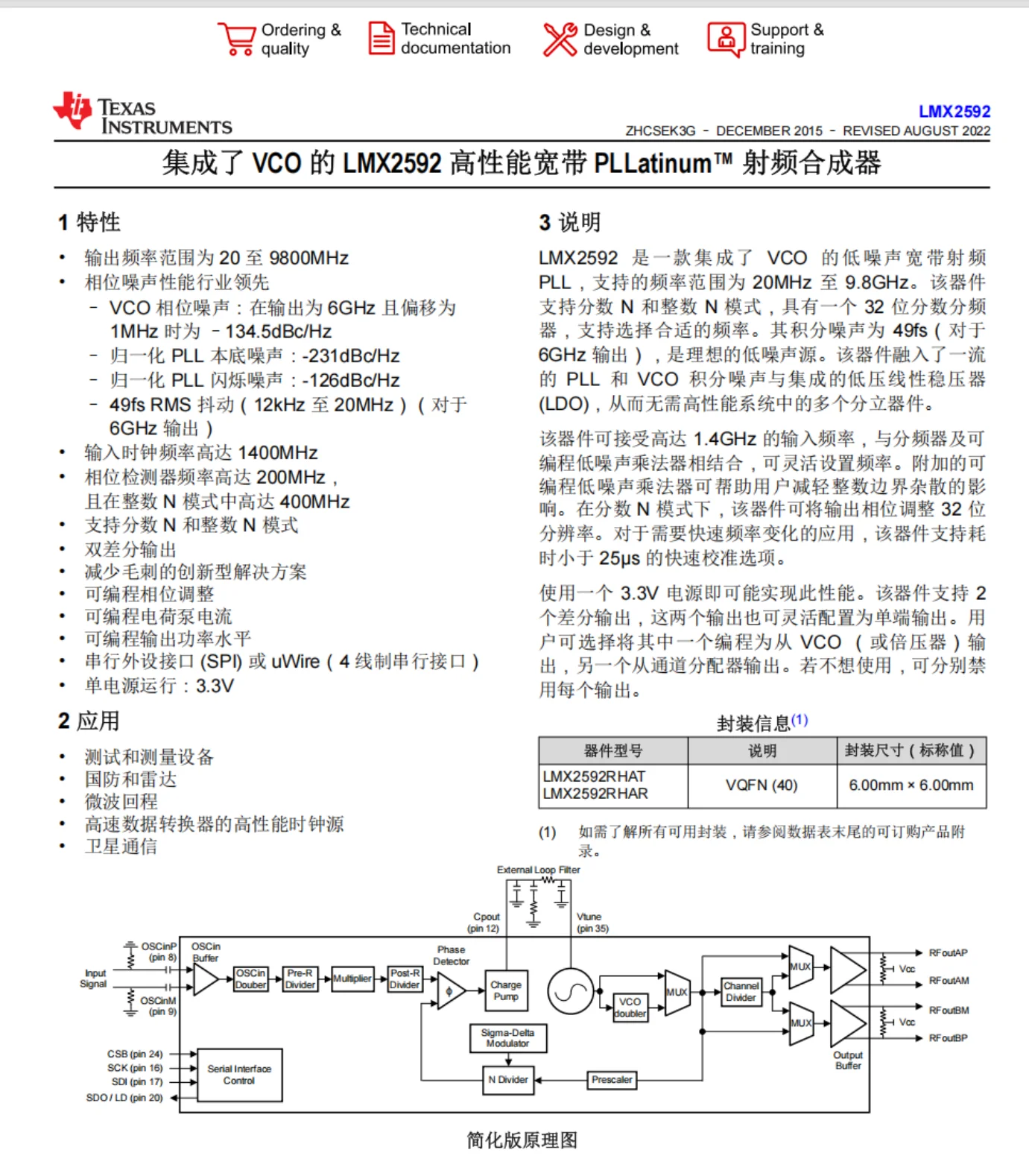

3 Spiegazione
LMX2592 è un PLL RF a banda larga a basso rumore integrato con VCO, che supporta una gamma di frequenze da 20 MHz a 9,8 GHz. Questo dispositivo supporta sia le modalità frazionale N che intera N, con un divisore frazionale a 32 bit che consente di selezionare la frequenza appropriata. Il suo rumore integrato è di 49fs (per un’uscita a 6 GHz), rendendolo una sorgente a basso rumore ideale. Questo dispositivo integra un PLL e un VCO di alta qualità con un regolatore lineare a bassa tensione (LDO) integrato, eliminando la necessità di utilizzare più componenti discreti nei sistemi ad alte prestazioni.
Questo dispositivo può accettare frequenze di ingresso fino a 1,4 GHz e, se combinato con un divisore di frequenza e un moltiplicatore a basso rumore programmabile, può impostare la frequenza in modo flessibile. Il moltiplicatore a basso rumore programmabile aggiuntivo può aiutare gli utenti a ridurre l’effetto del rumore di bordo intero. In modalità frazionaria N, il dispositivo può regolare la fase di uscita con una risoluzione di 32 bit. Per applicazioni che richiedono rapidi cambiamenti di frequenza, questo dispositivo supporta un’opzione di calibrazione veloce con un tempo di esecuzione inferiore a 25 µs.
È possibile ottenere questa prestazione utilizzando un’alimentazione a 3,3V. Questo dispositivo supporta 2 uscite differenziali, che possono anche essere configurate in modo flessibile come uscite single-ended. Gli utenti possono scegliere di programmare una di esse per ricevere l’input dal VCO (o raddoppiatore di tensione).
)
Fuori, un’altra uscita dal distributore del canale. Se non vuoi utilizzarla, puoi disattivare ogni uscita separatamente.
