Caratteristica:
*Ruotando il valore della tensione in tempo reale è possibile determinare con precisione la quantità rimanente di elettricità.
*Per evitare di viaggiare lungo la strada senza elettricità e il giudizio accurato della batteria al litio è danneggiato.
*Ruotando il valore della tensione in tempo reale è possibile determinare con precisione il giudizio della qualità della batteria al litio.
*Identificazione automatica della tensione dei veicoli elettrici inferiore a 100 V, supporta 36 V o 48 V, 60 V, 72 V utilizzati e visualizzazione in tempo reale.

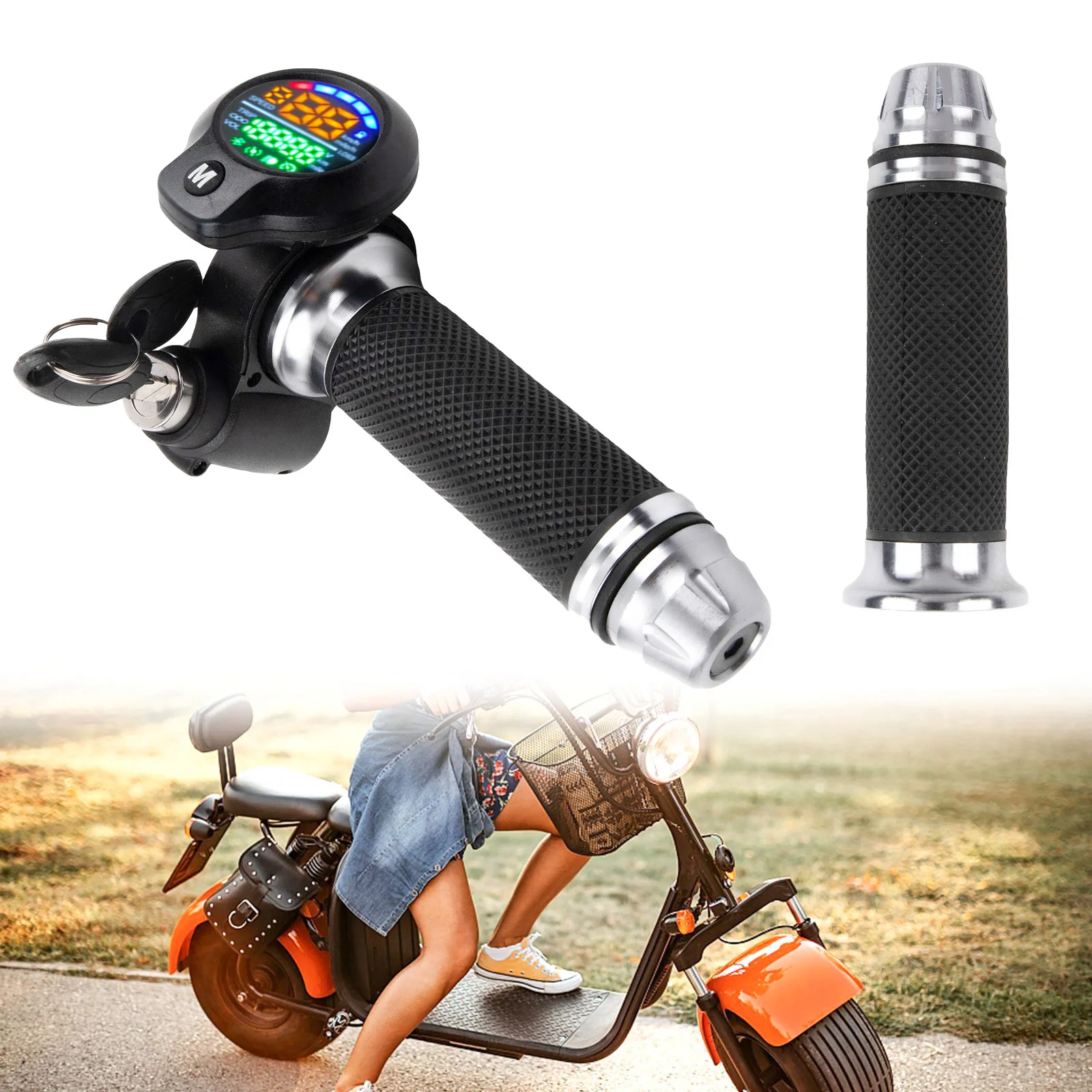

* acceleratore per bici elettrica, scooter, triciclo e altri veicoli elettrici.

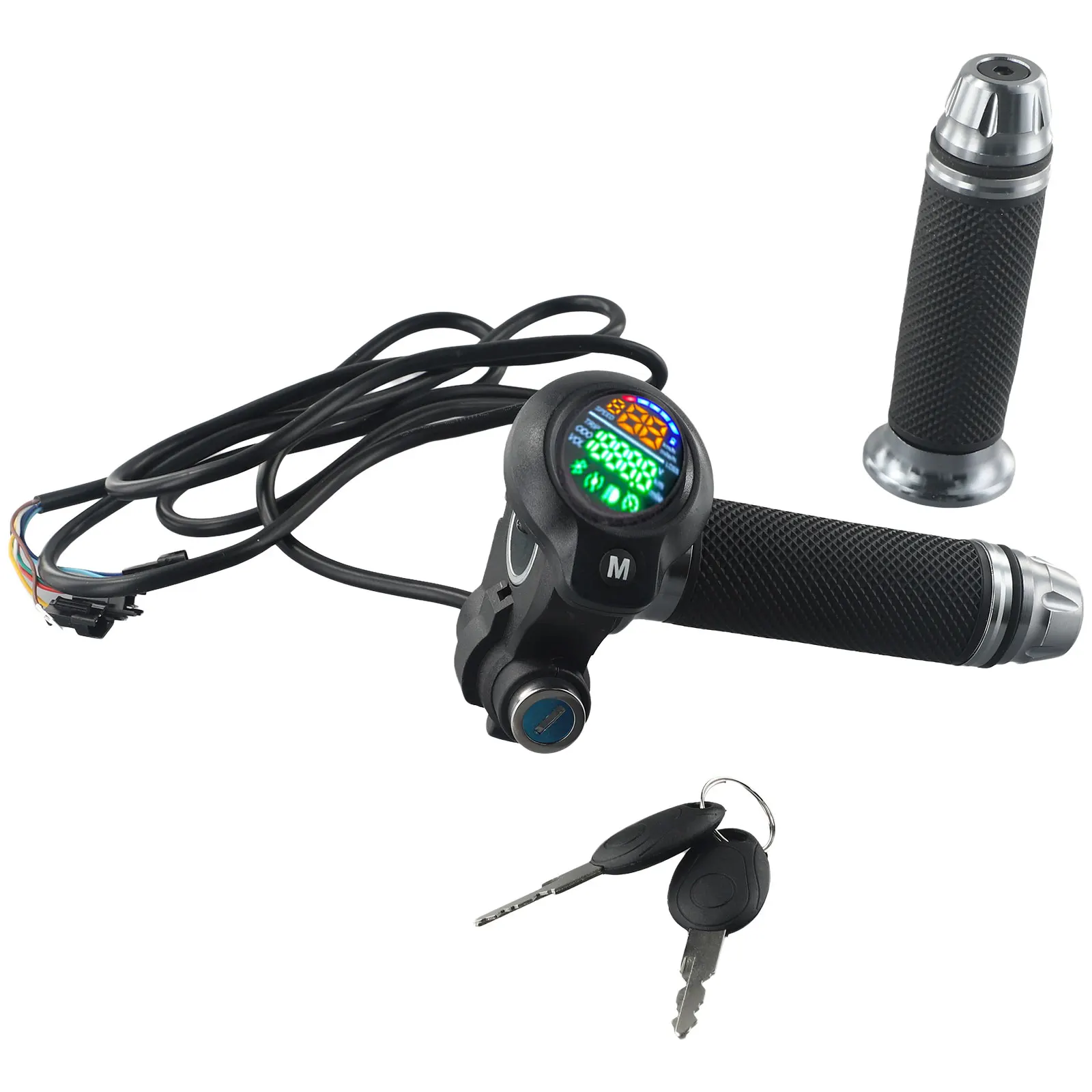

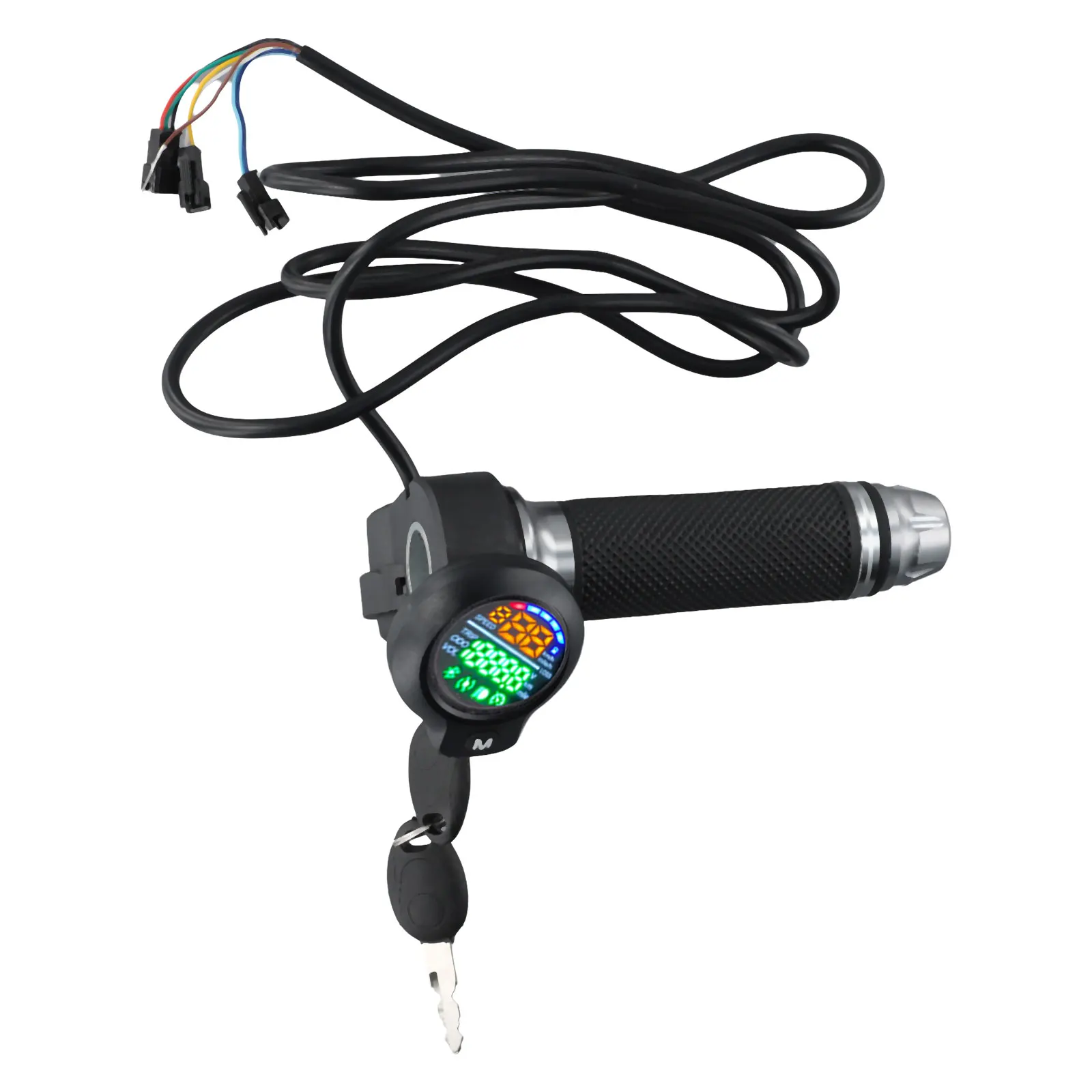

*Con display LCD a colori, può visualizzare tensione, velocità, chilometraggio, funzioni molto comode e pratiche
*La versione aggiornata supporta la selezione della marcia e può supportare la regolazione della velocità di 3 marce, che è più adatta a te
Specifiche:

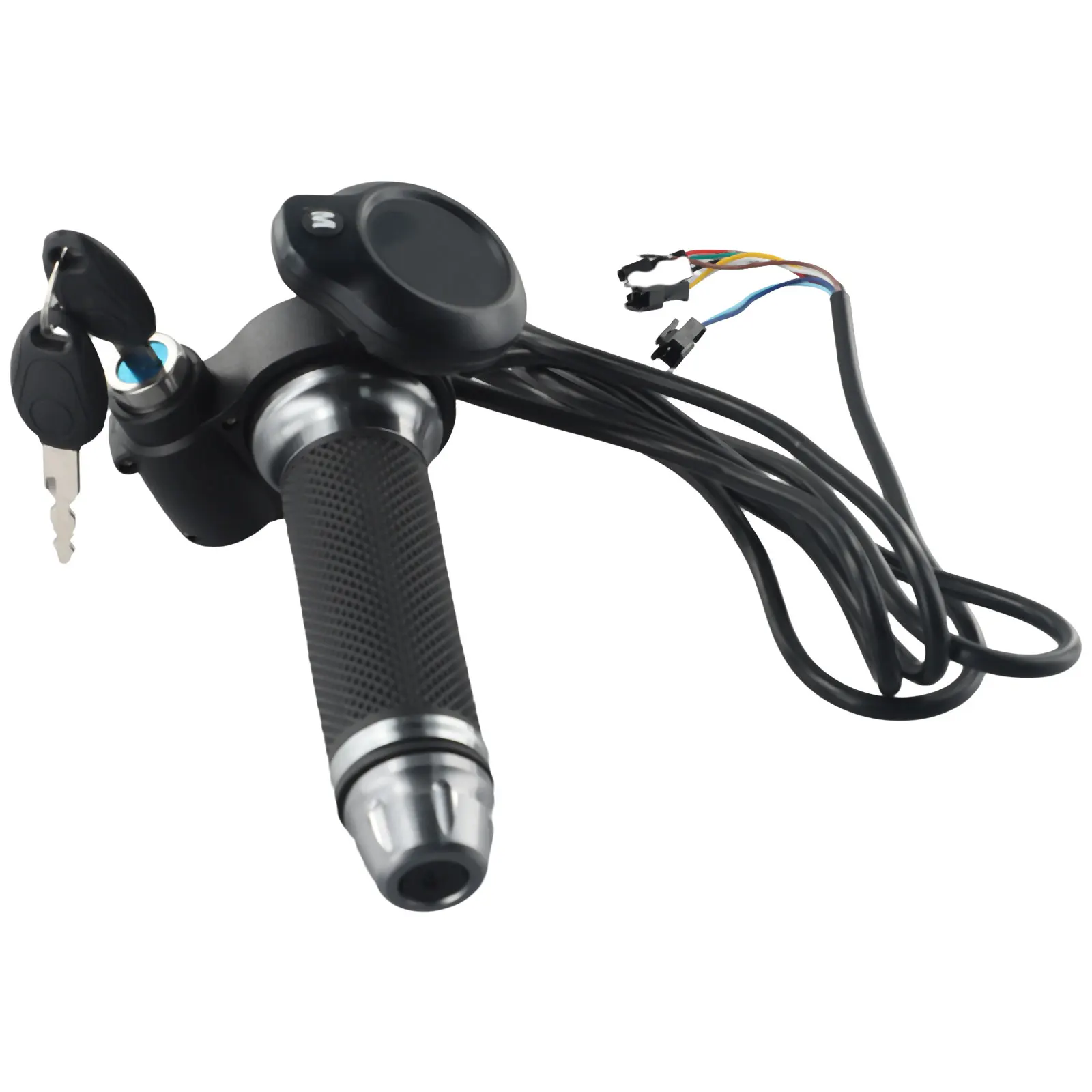

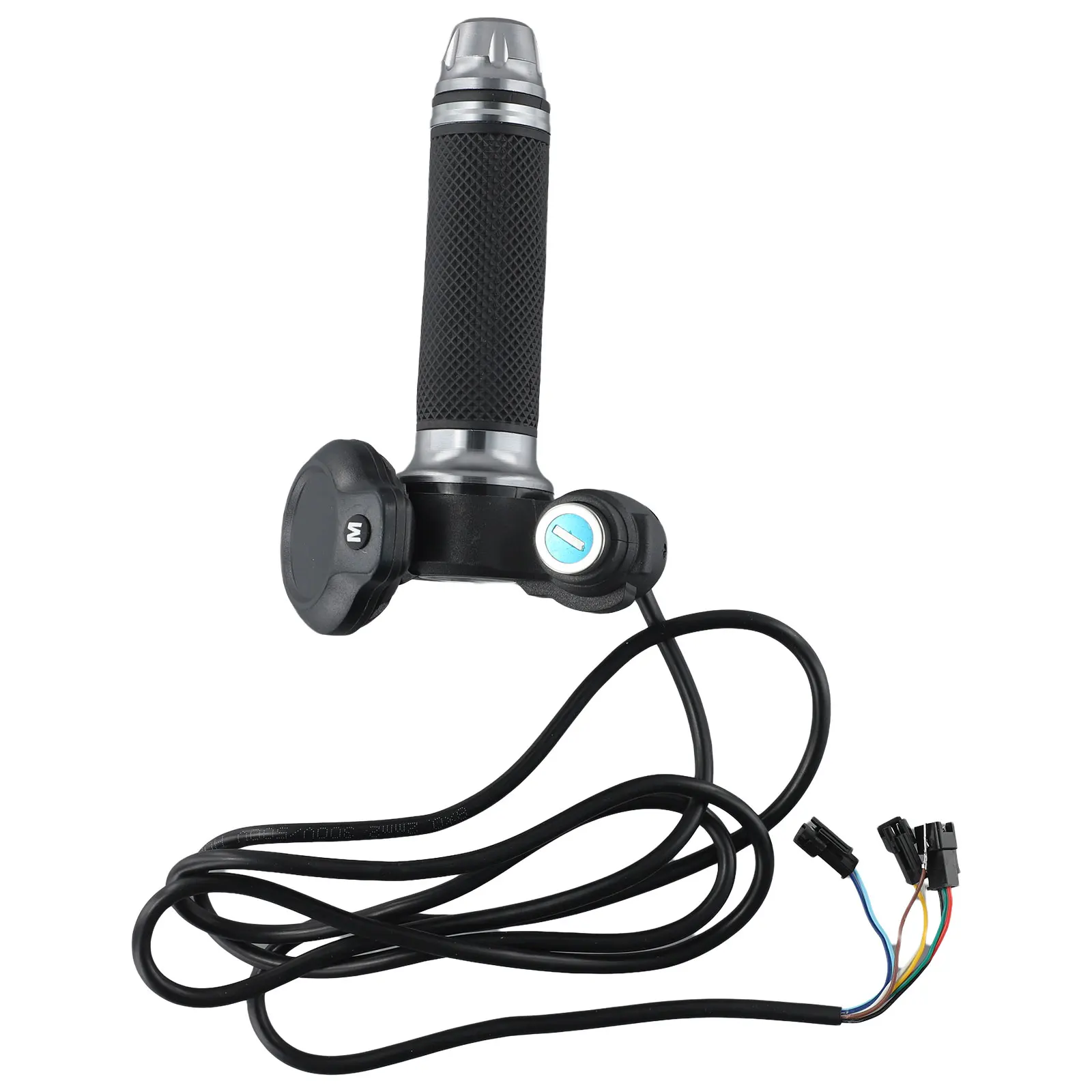

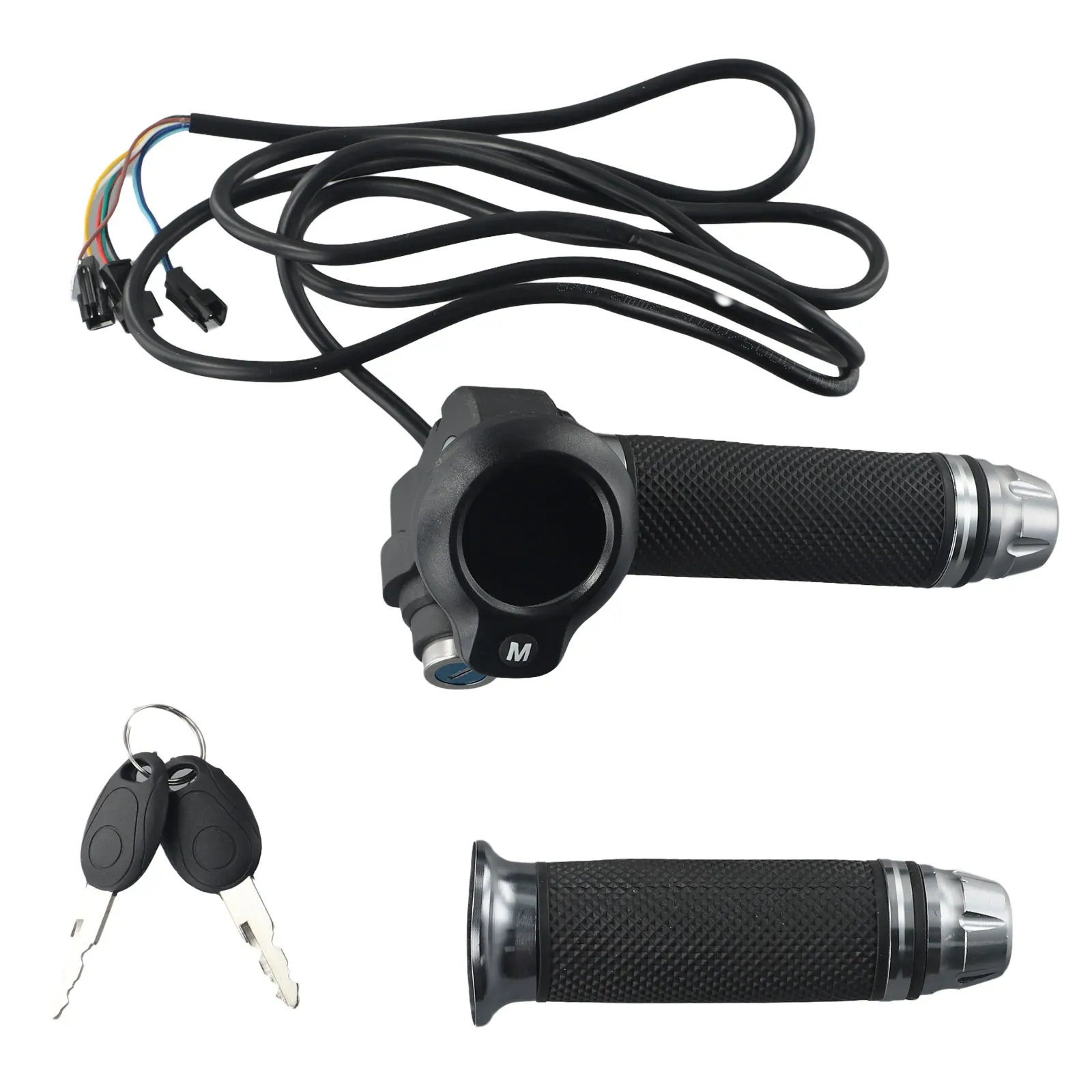

nome del prodotto: manopole dell’acceleratore per ebike
dimensione: dimensione di installazione di circa 22,2 mm
**Materiale: ABS+ gomma+ metallo
*Colore: nero + argento
*Lunghezza del cavo: 1,5 M (circa)
*connessione: 8 pin (supporta la regolazione della velocità a 3 marce)
*È necessario collegare un sensore Hall per corrispondere alla velocità.
*Definizione dell’interfaccia per 8Pin
Linea rossa: ingresso positivo Hall 5V
Linea verde: uscita del segnale di tensione Hall
Linea nera: filo di terra negativo Hall Il positivo
Linea gialla: l’alimentatore emette il positivo
Linea bianca: alimentazione dalla serratura alla serraturaLog
Linea marrone: linea di velocità
Linea blu: linea di marcia
Linea azzurra: linea di ingranaggi
*Funzionamento dell’acceleratore LCD”M”
.Tenere premuto “M” per accendere l’alimentazione e attendere che venga visualizzato P00 per rilasciare l’alimentazione.
2.Fare clic su “M” per cambiare le opzioni di regolazione, menu principale: P00-P09.
3.Dopo aver selezionato l’opzione corrispondente, premere a lungo per accedere al passaggio successivo.(Ad esempio: premere a lungo P00 per accedere all’opzione di tensione: fare clic sul pulsante M per selezionare la tensione, quindi premere a lungo il pulsante M per selezionare, riavviare l’acceleratore LCD da utilizzare.
Analisi dei parametri funzione chiave M
PO0: Voltaggio opzionale: 24V36V48V60V72V: predefinito: 48V
PO1: moltiplicatore di velocità della linea di fase, la linea di fase è la linea trifase del motore.Se la velocità effettiva è 30 e lo strumento mostra 25, il valore corrispondente di P01 può essere aumentato e il valore corrispondente può essere ridotto se la velocità di visualizzazione è più veloce.Valore predefinito 100
PO2: la correzione del chilometraggio di aspirazione solitamente non viene utilizzata
PO3: misurazione della velocità della linea di fase, 2 misurazioni della velocità HallMisurazione predefinita della velocità Hall
PO4: diametro ruota motore in pollici, utilizzato per regolare la misurazione della velocità.Maggiore è il numero di diametri della ruota, maggiore è la velocità visualizzata
PO5: Il numero di magneti del motore, utilizzato per regolare la misurazione della velocità Hall, selezionare quanto maggiore, la velocità di visualizzazione corrispondente è più lenta, P05 generalmente non viene utilizzato, correggere il display della misurazione della velocità Hall con P04
PO6: correzione della tensione della batteria, predefinita 100, ad esempio: batteria di misurazione del multimetro 46 V, display dello strumento 44 V, quindi il parametro su 101 P06 sostanzialmente non si regola
PO7: Ingranaggio, 2, 3, predefinito 0 senza marcia
PO8Il chilometraggio totale viene ripristinato 10 volte di seguito
PO9Metrico per interruttore unità imperiale, metrico predefinito, 0, km 2. miglia
Misurazione della velocità Hall predefinita di fabbrica, misurazione della velocità della linea di fase corretta con P01, misurazione della velocità Hall corretta con P04 e P05
Contenuto della confezione:

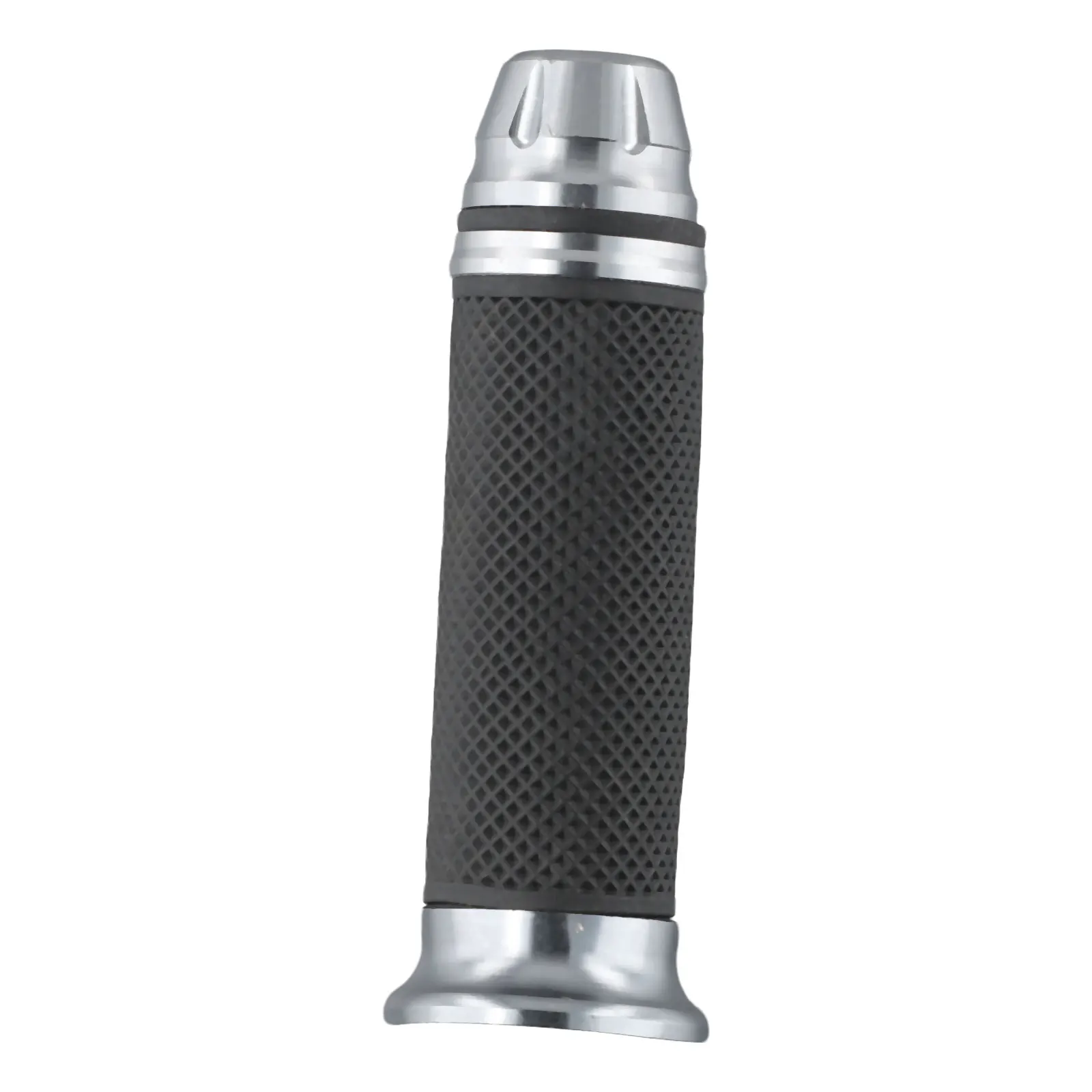

1 PAIA x Manubrio per bicicletta con display
Nota:
.Il colore reale dell’articolo potrebbe essere leggermente diverso dalle immagini mostrate sul sito Web a causa di molti fattori come la luminosità del monitor e la luminosità della luce.
2.Si prega di consentire una leggera deviazione della misurazione manuale per i dati.
3.
suggerimenti:Se non sei chiaro sulla linea funzionale dell’auto, apri il guscio della maniglia per vedere, prima di tutto, assicurati che ciascuna delle linee della maniglia dell’auto sia a destra, non preoccuparti del cablaggio, la linea Hall, la linea di commutazione.Collegare i tre cavi Hall prima di collegare il cavo dell’interruttore o il cavo dell’interruttore.
Ricordarsi di spegnere la batteria prima del cablaggio per evitare cortocircuiti!Ad esempio: la maniglia girevole è di 7 linee, non è possibile utilizzare la nuova maniglia girevole di 6 linee.La maniglia girevole è il modello di velocità di crociera della nuova maniglia girevole a 6 linee non disponibile, prestare attenzione alla propria maniglia girevole è quante linee, in modo da non causare perdite.
La linea dell’interruttore è due, vale a dire che il cortocircuito delle due linee può avviare il veicolo elettrico, la linea Hall viene utilizzata per la regolazione della velocità, la linea Hall è 3, la linea dell’interruttore può essere collegata al contrario, la linea Hall non può essere collegata alla linea dell’interruttore inverso e la linea Hall mista brucerà la maniglia del sensore Hall, con conseguente impossibile guidare questo tipo di situazione non è post-vendita. Se lo schermo di blocco è ancora luminoso dopo aver collegato il cavo, cambia il cablaggio delle linee gialle e bianche!
