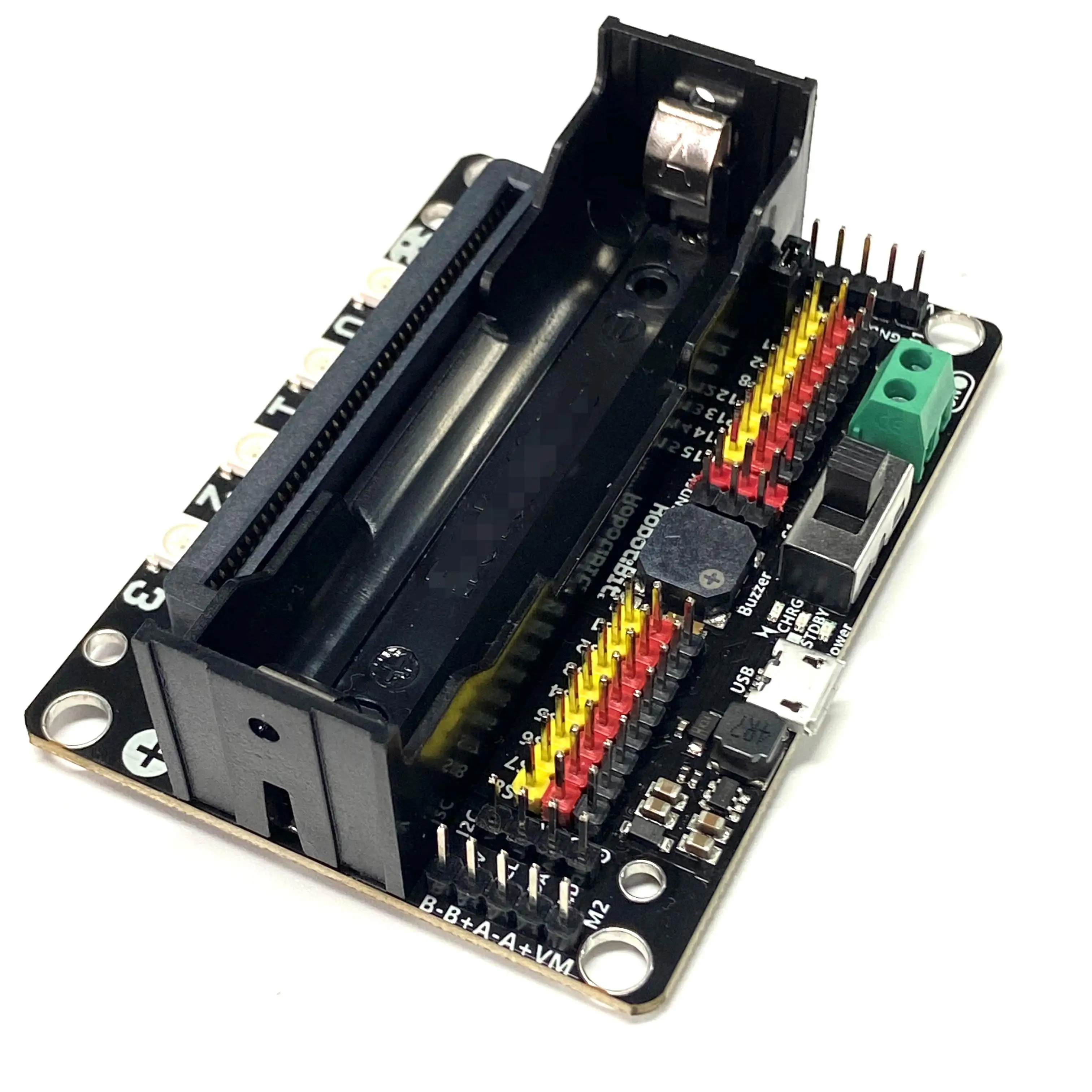

Super:bit è una scheda di espansione sviluppata dalla squadra WeBee per estendere la scheda Micro:bit core. Dal momento che i pin esterni Micro:bit sono bloccati utilizzando i perni delle dita dorati, è difficile per i sensori esterni reali, il controllo e altri circuiti, i sensori periferici possono essere facilmente estesi da Super:bit.

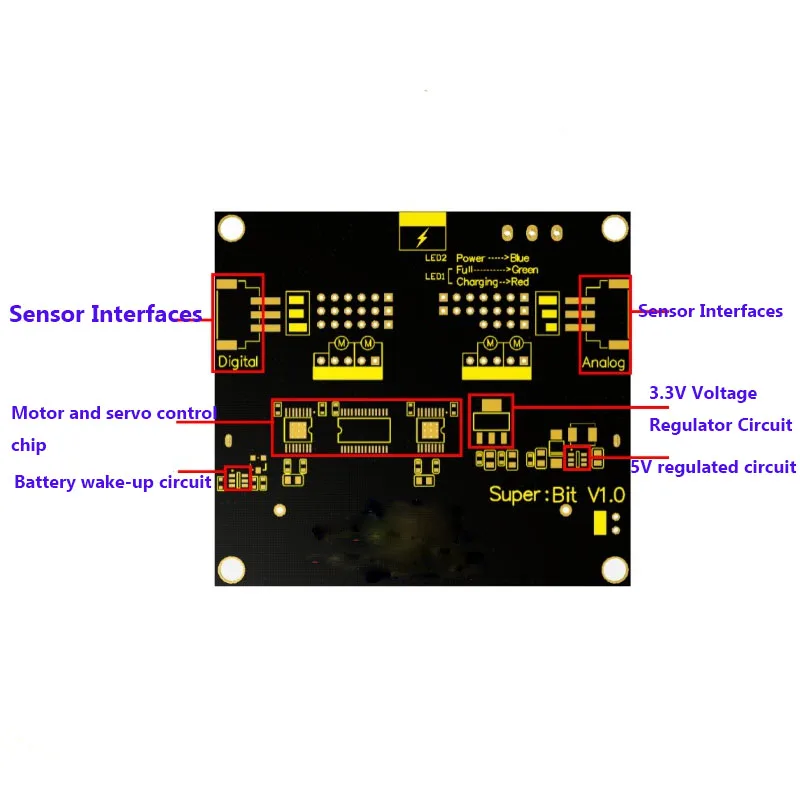

Circuito di gestione dell’alimentazione di bordo (18650 supporto di alimentazione della batteria al litio, protezione dell’alimentazione, protezione della ricarica.
Circuito del regolatore di tensione 3.3V/5V), circuito del cicalino a 1 via, circuito di controllo della luce a 4 LED RGB, circuito di controllo del motore cc a 4 vie, circuito di controllo servo a 6 vie, interfaccia IIC a 1 via, circuito di interfaccia del sensore a 3 vie.
I. Parametri del prodotto
Nome del prodotto: modulo scheda di espansione Super:bit
Modello di prodotto: KY-003
Alimentatore: 18650 3.7V alimentazione a batteria o interfaccia Micro USB alimentatore 5V
Metodo di ricarica: circuito di ricarica della batteria a bordo 18650 (ricarica Micro USB 5V)
Temperatura di lavoro: 0 ℃ ~ 85 ℃

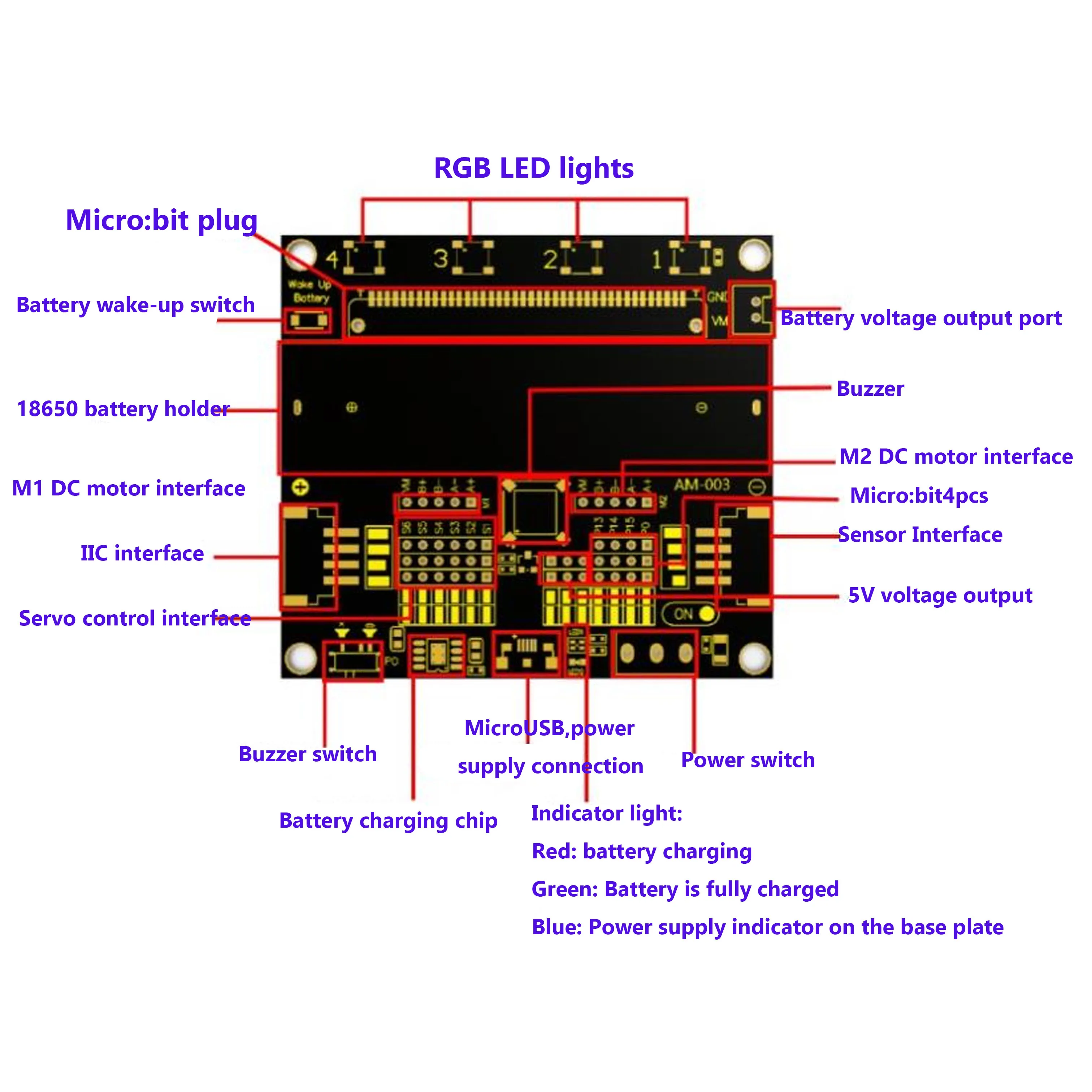

Secondo, le risorse di bordo
Circuito del cicalino a 1 via (incluso il circuito di commutazione dell’interruttore)
4 luci LED RGB (controllo serie bus singolo)
Interfaccia di controllo del motore cc a 4 vie (interfaccia di controllo del motore passo-passo a 5 fili commutabile a 2 vie)
Interfaccia di servocomando a 6 vie
Interfaccia IIC a 1 via (passo 2.54mm)
Interfaccia sensore a 4pin a 1 via (passo 2.54mm)
Interfaccia sensore a 3pin a 2 vie (passo 2.54mm)
Microfono a 4 vie: alimentazione delle risorse bit GPIO (fila di pin da 2.54mm)
Interfaccia pinout di alimentazione della batteria a 1 via (la tensione della batteria di uscita può essere un alimentatore esterno)
