Caratteristiche:

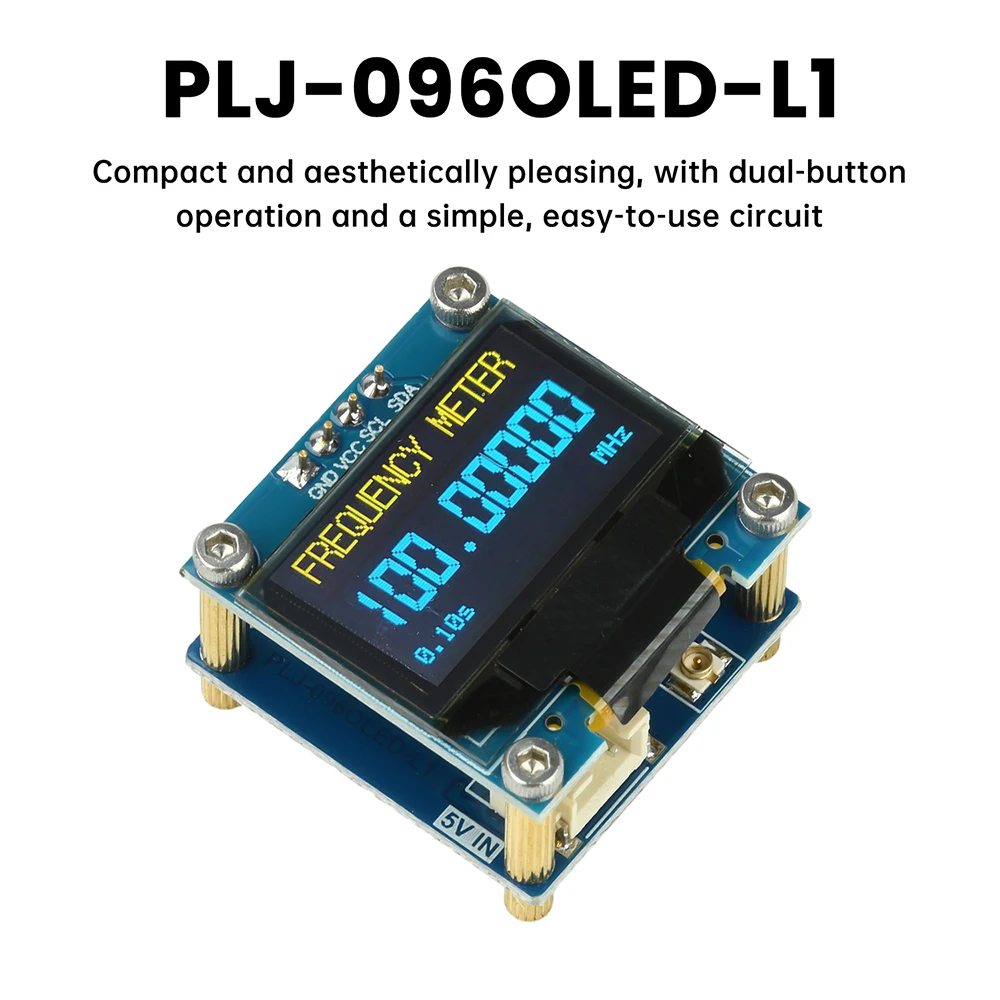

1.Design compatto ed esteticamente gradevole con funzionamento a doppio pulsante e circuiti semplificati per facilità d’uso

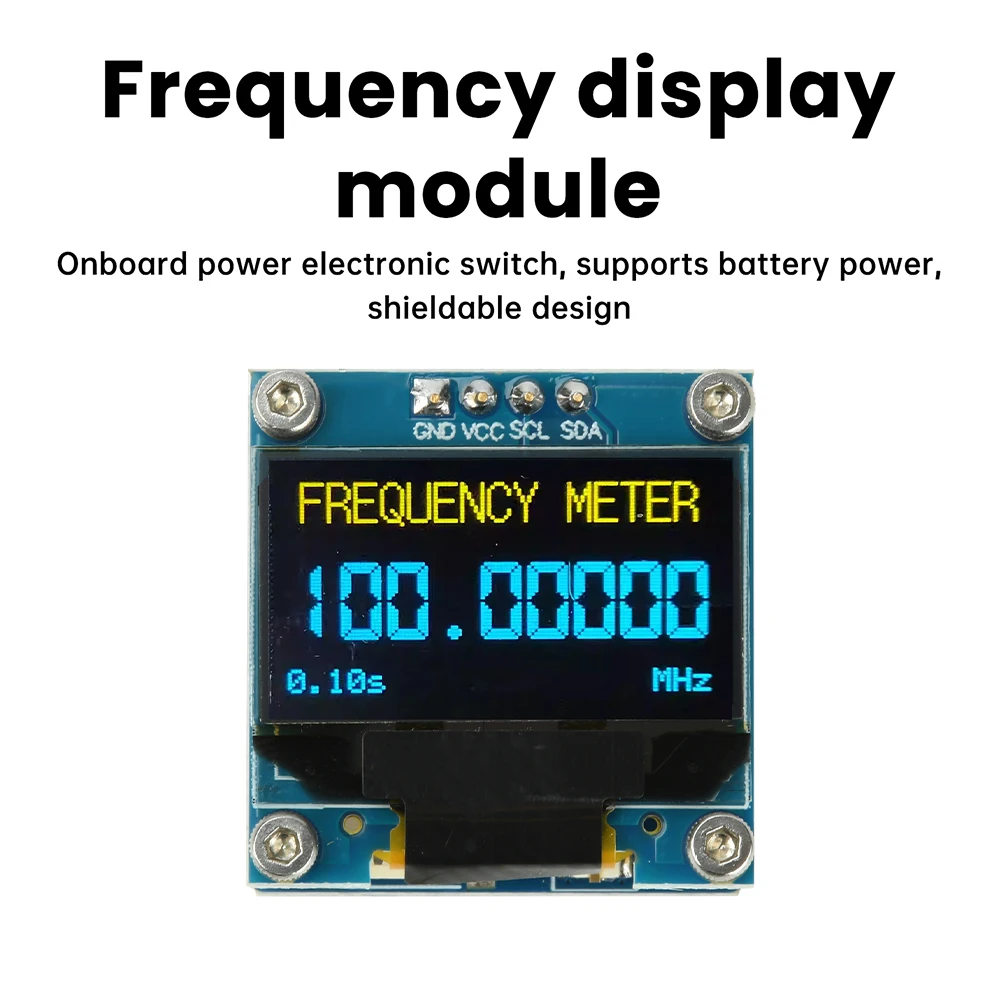

2.L’interruttore elettronico dell’alimentatore integrato supporta il funzionamento a batteria con capacità di schermatura

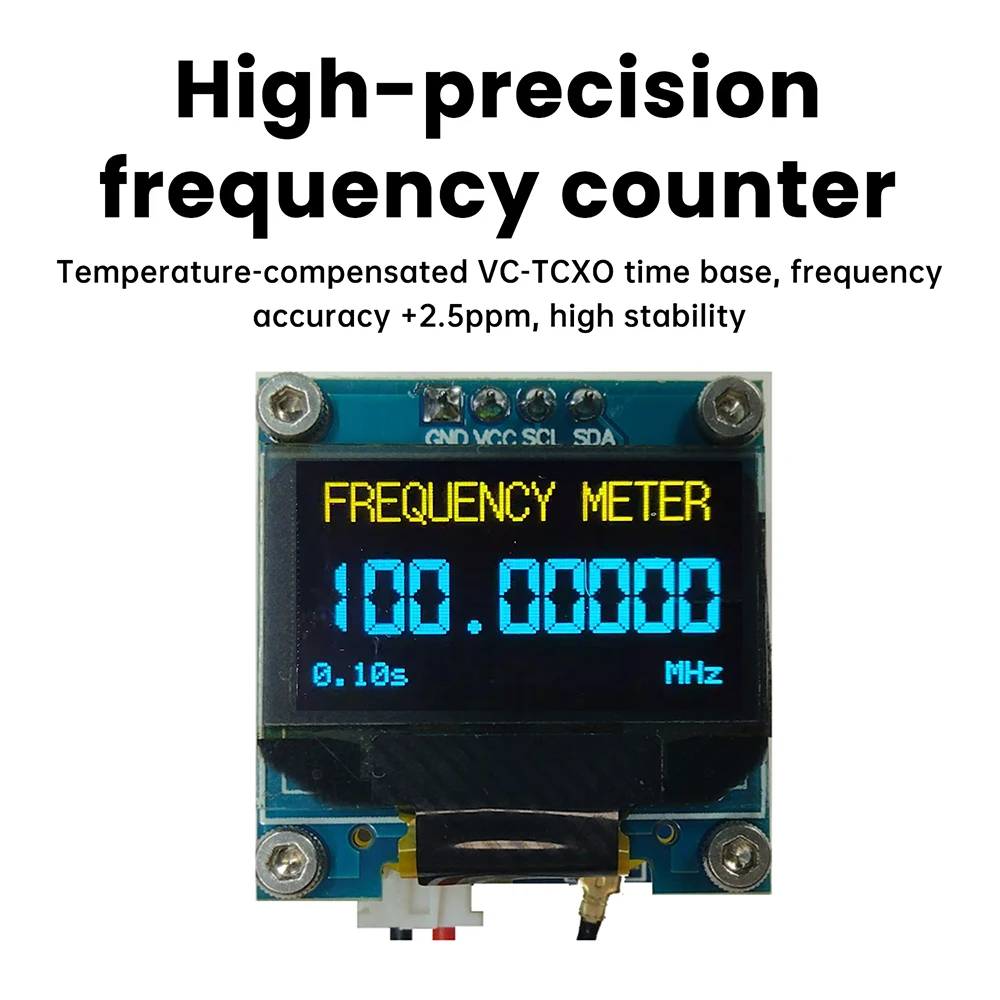

3.La base di distribuzione VC-TCXO con compensazione della temperatura garantisce un’elevata stabilità con una precisione di frequenza di ±2,5 ppm

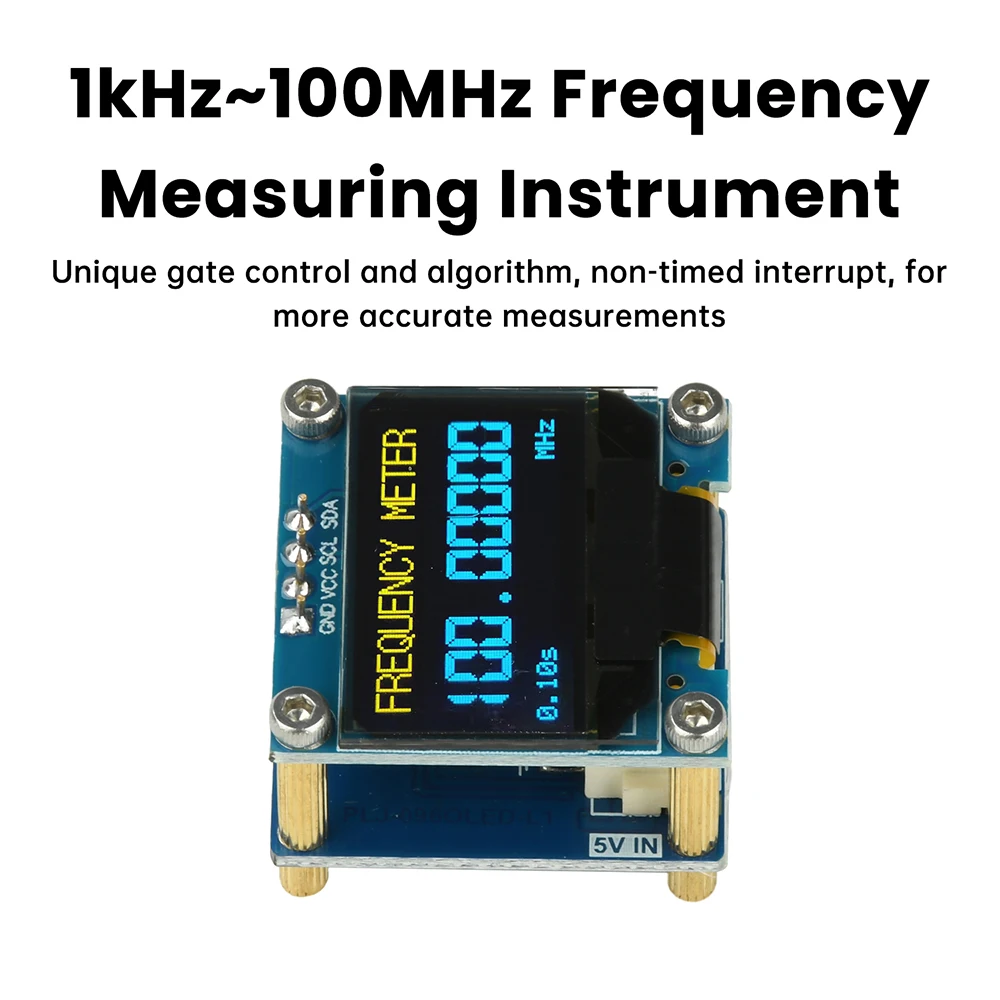

4.Il controllo e l’algoritmo unici eliminano le interruzioni temporali per una maggiore precisione della misurazione

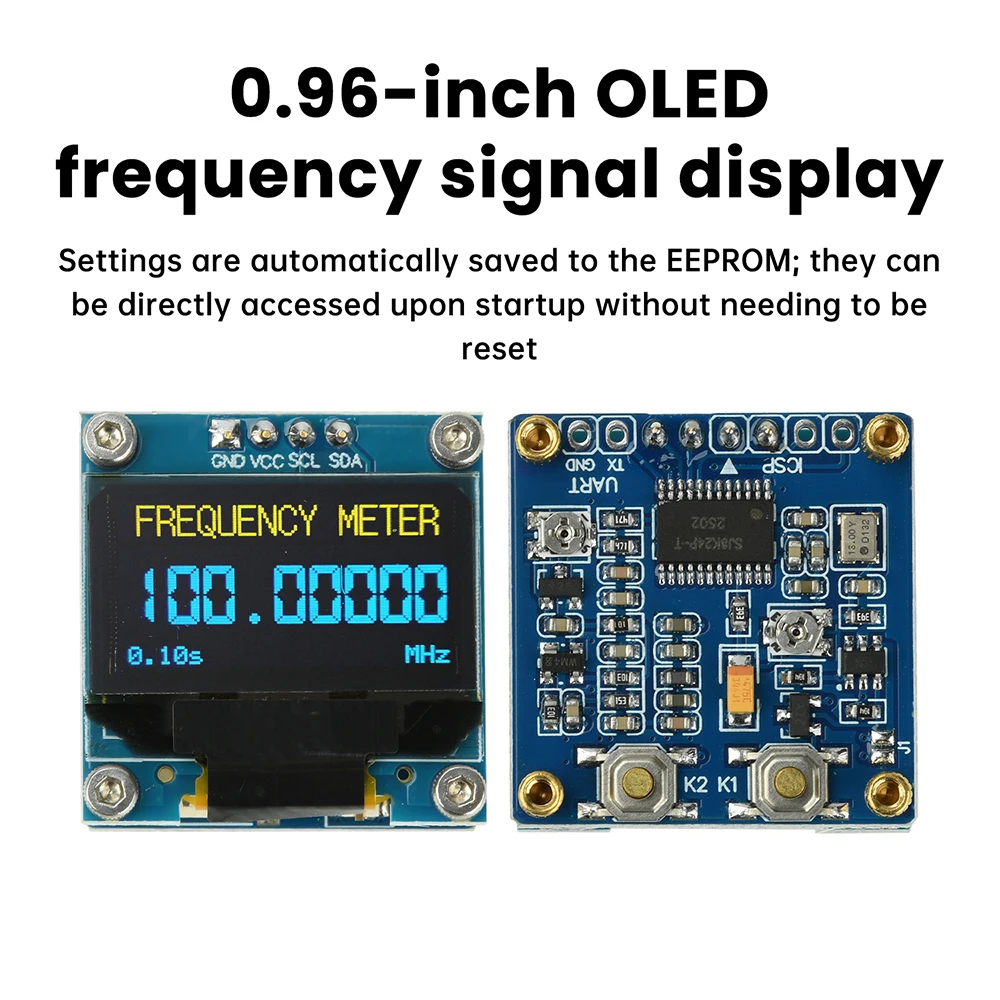

5.Impostazioni automaticamente salvate su EEPROM; non è necessario reimpostarlo all’accensione

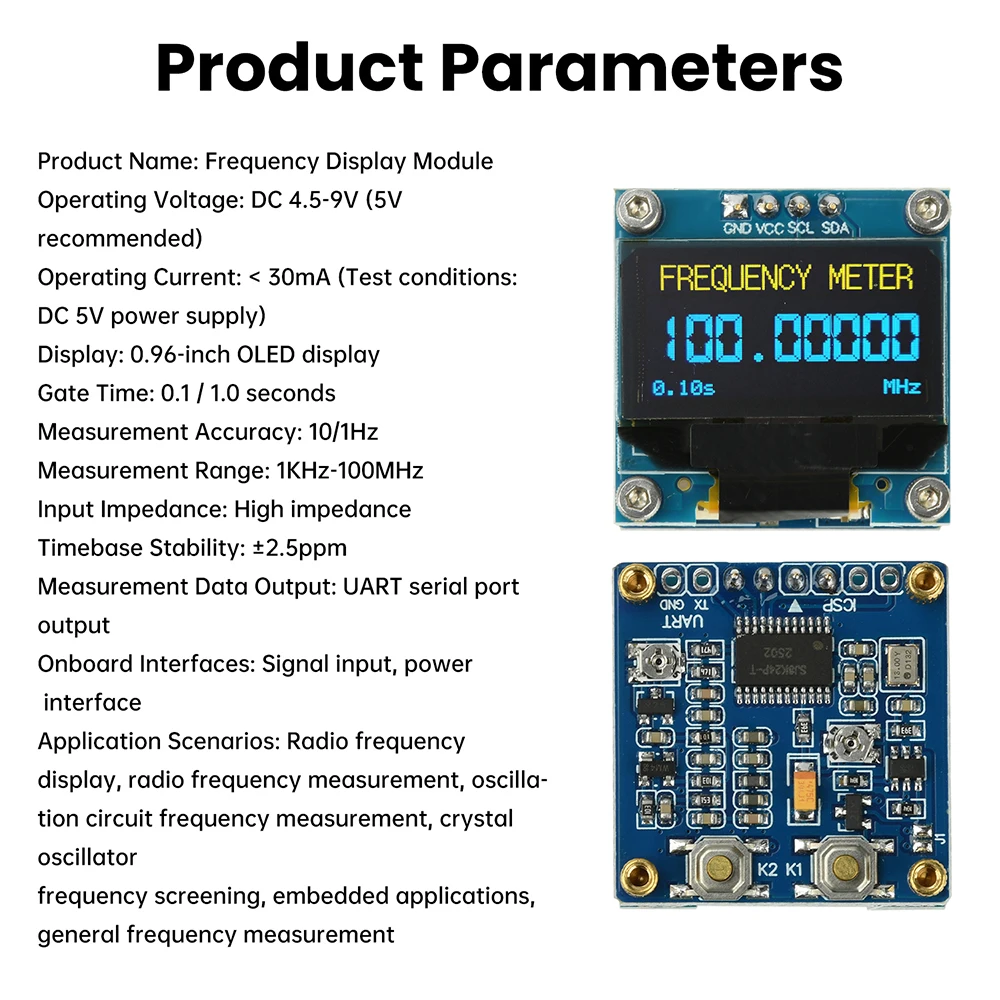

Parametro:

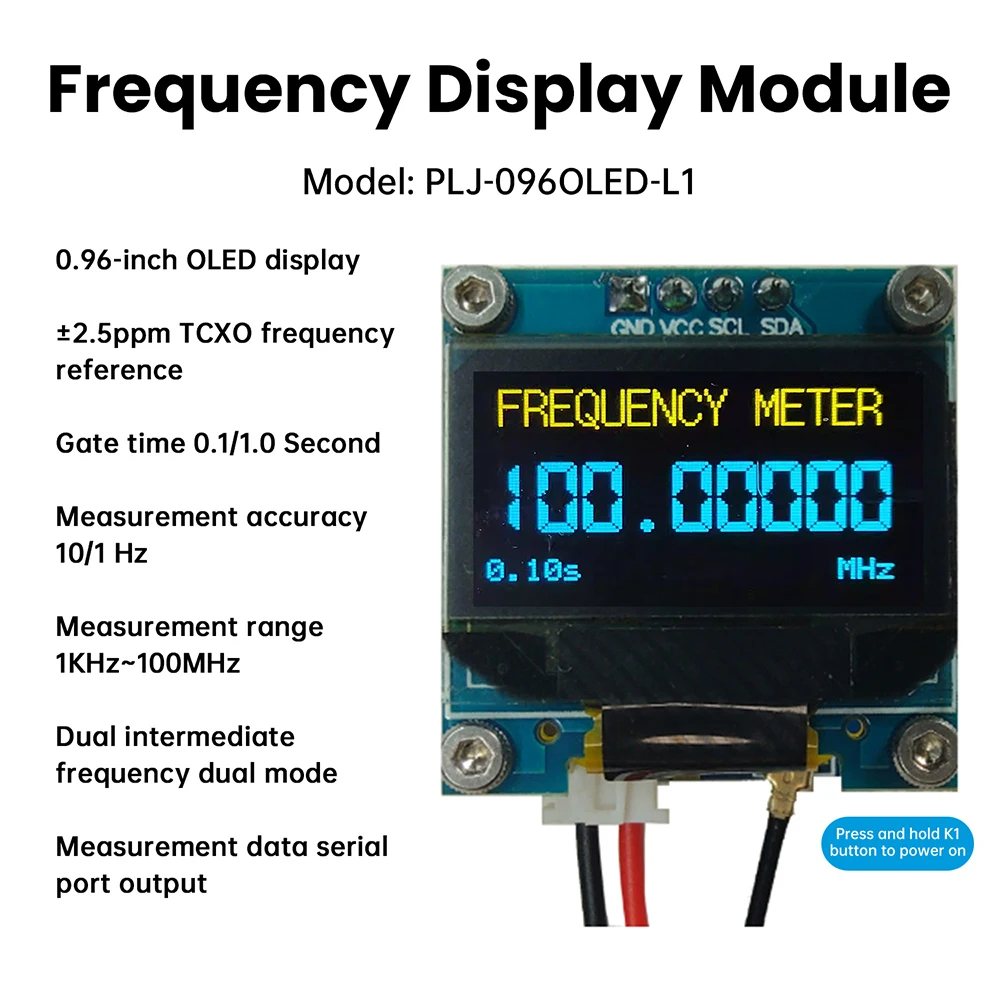

Nome prodotto: modulo di visualizzazione della frequenza
Tensione operativa: CC 4,5-9 V (consigliato 5 V)
Corrente operativa: < 30 mA (condizione di test: alimentazione DC 5 V)
Display: OLED da 0,96 pollici
Tempo del cancello: 0,1 / 1,0 secondi
Precisione della misurazione: 10/1Hz
Intervallo di misurazione: 1KHz-100MHz
Impedenza di ingresso: alta impedenza
Stabilità della temporizzazione: ±2,5 ppm

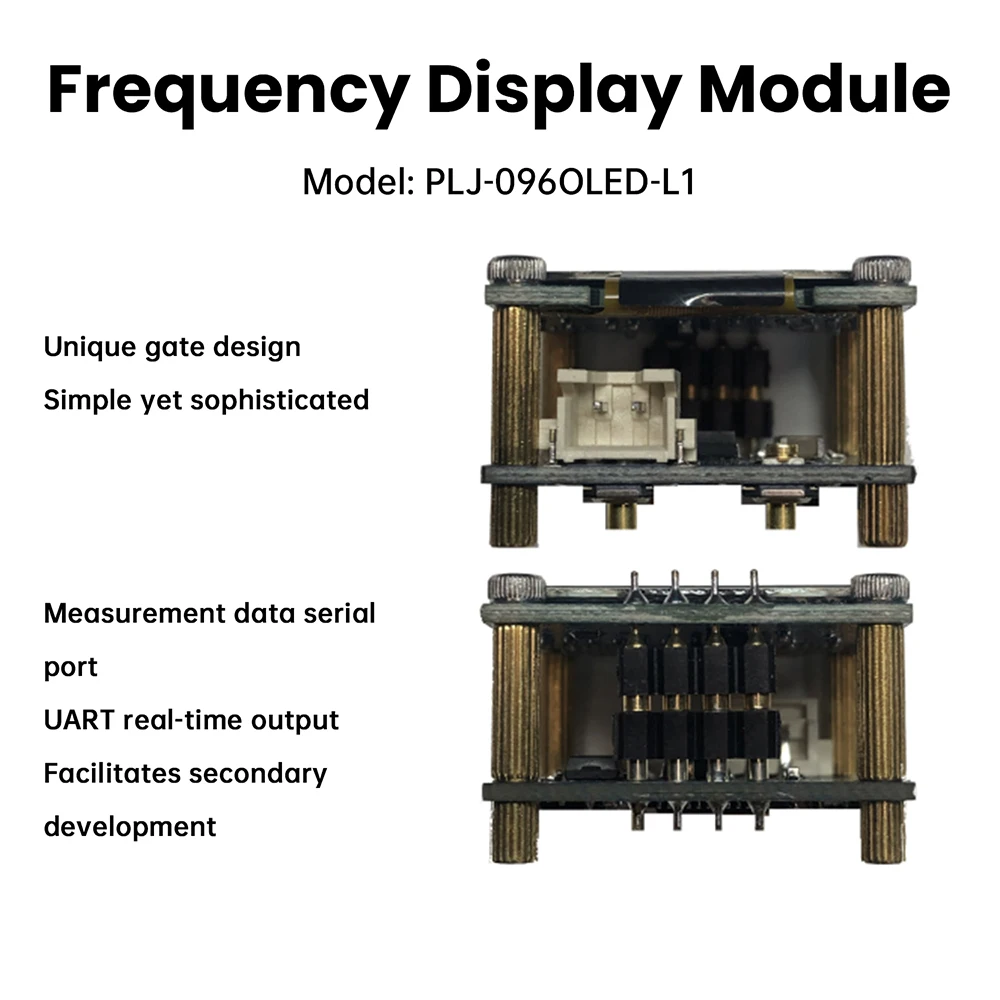

Uscita dati di misurazione: uscita seriale UART

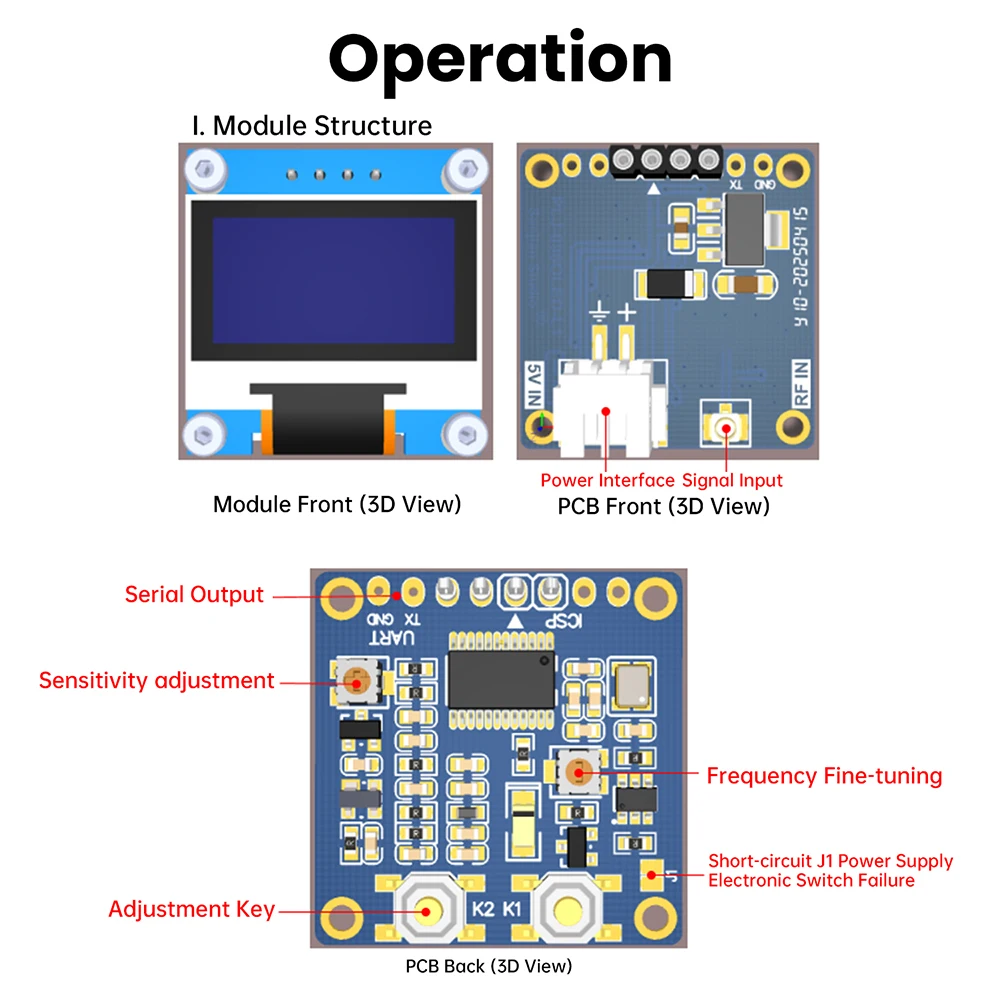

Interfacce di bordo: ingresso segnale, interfaccia di alimentazione

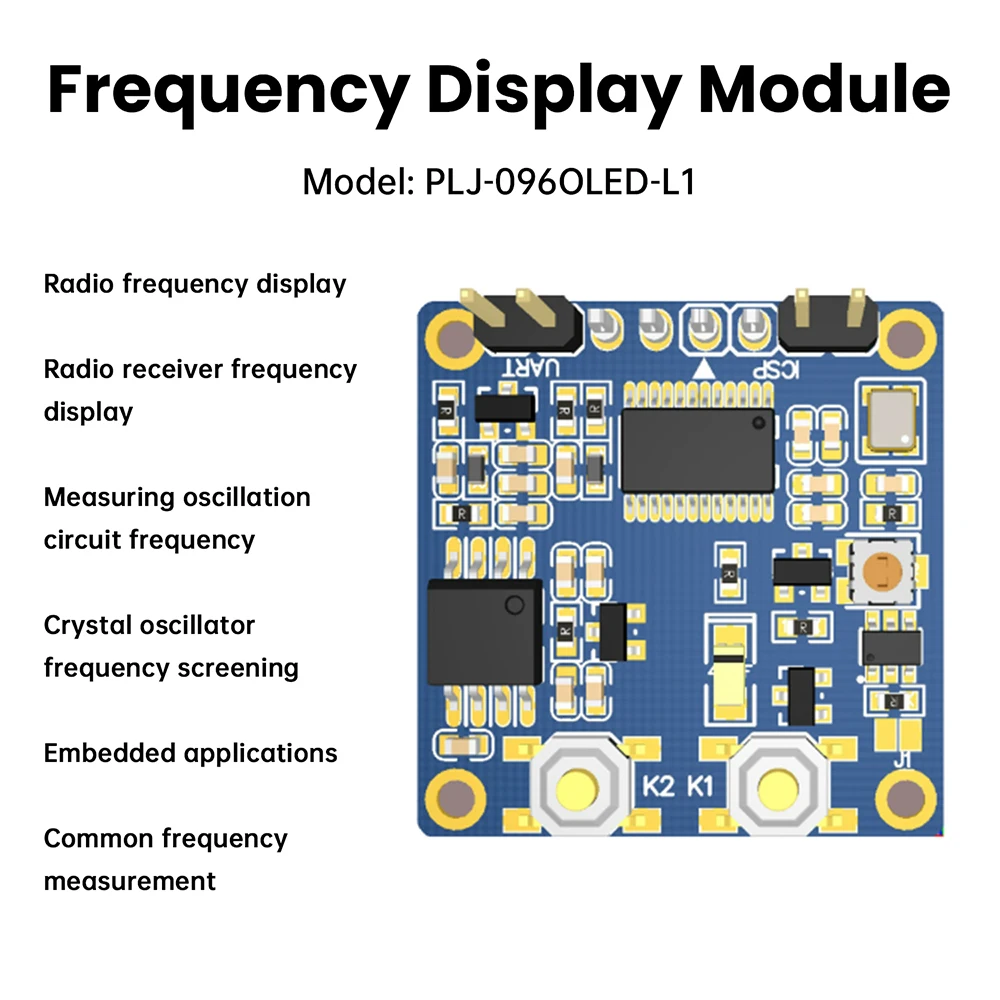

Scenari applicativi: display a radiofrequenza, misurazione a radiofrequenza, misurazione della frequenza del circuito di oscillazione, screening della frequenza dell’oscillatore a cristallo, applicazioni integrate, misurazione della frequenza generale

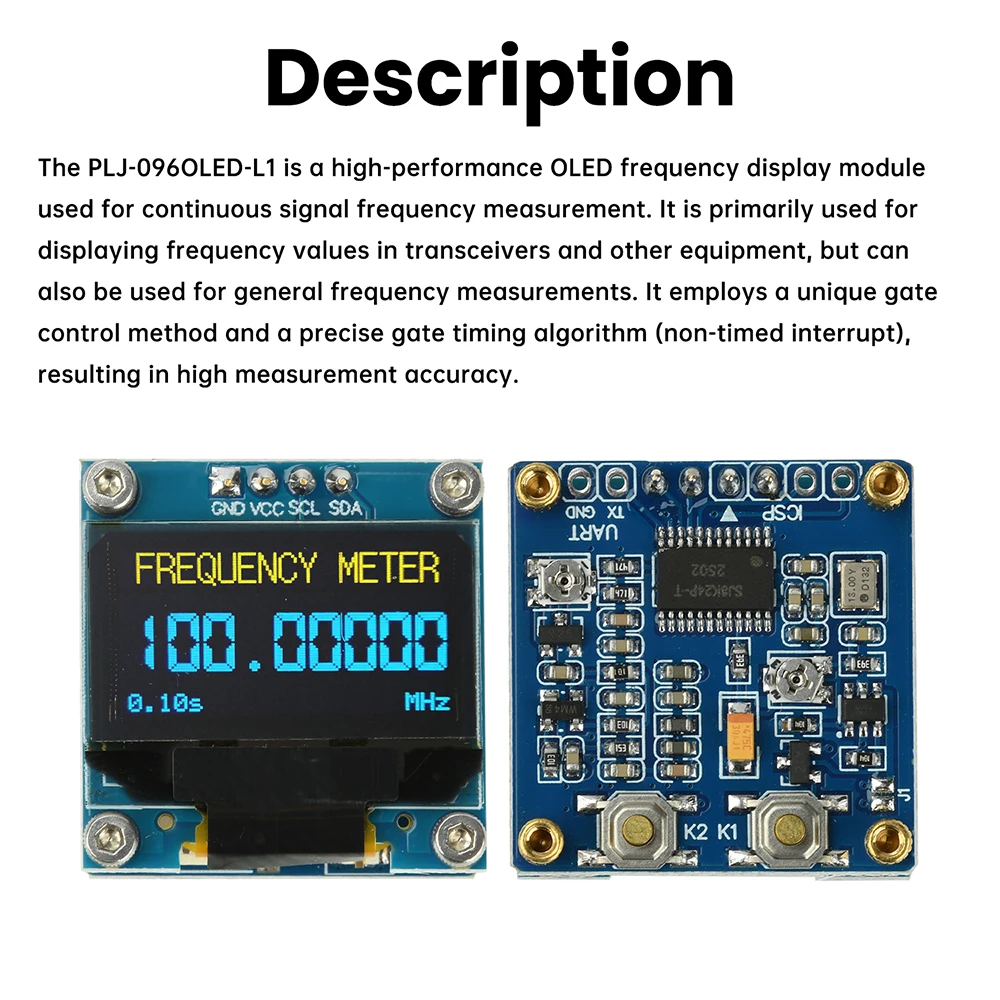

Descrizione:

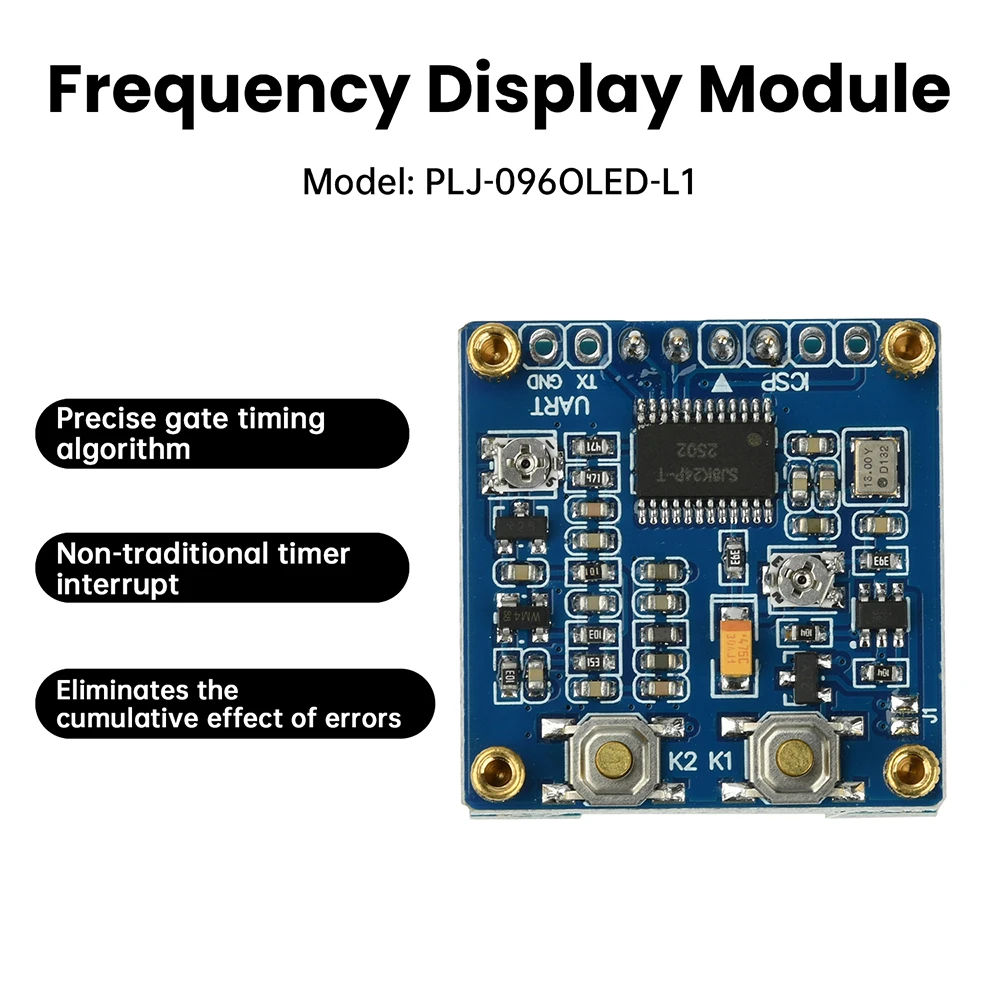

Il PLJ-096OLED-L1 è un modulo di visualizzazione della frequenza OLED conveniente progettato per la misurazione continua della frequenza del segnale.Utilizzato principalmente per visualizzare i valori di frequenza in ricetrasmettitori e apparecchiature simili, è adatto anche per la misurazione della frequenza generica.Dotato di un metodo unico di controllo del cancello e di un preciso algoritmo di temporizzazione del cancello (interruzione non temporizzata), offre un’elevata precisione di misurazione.

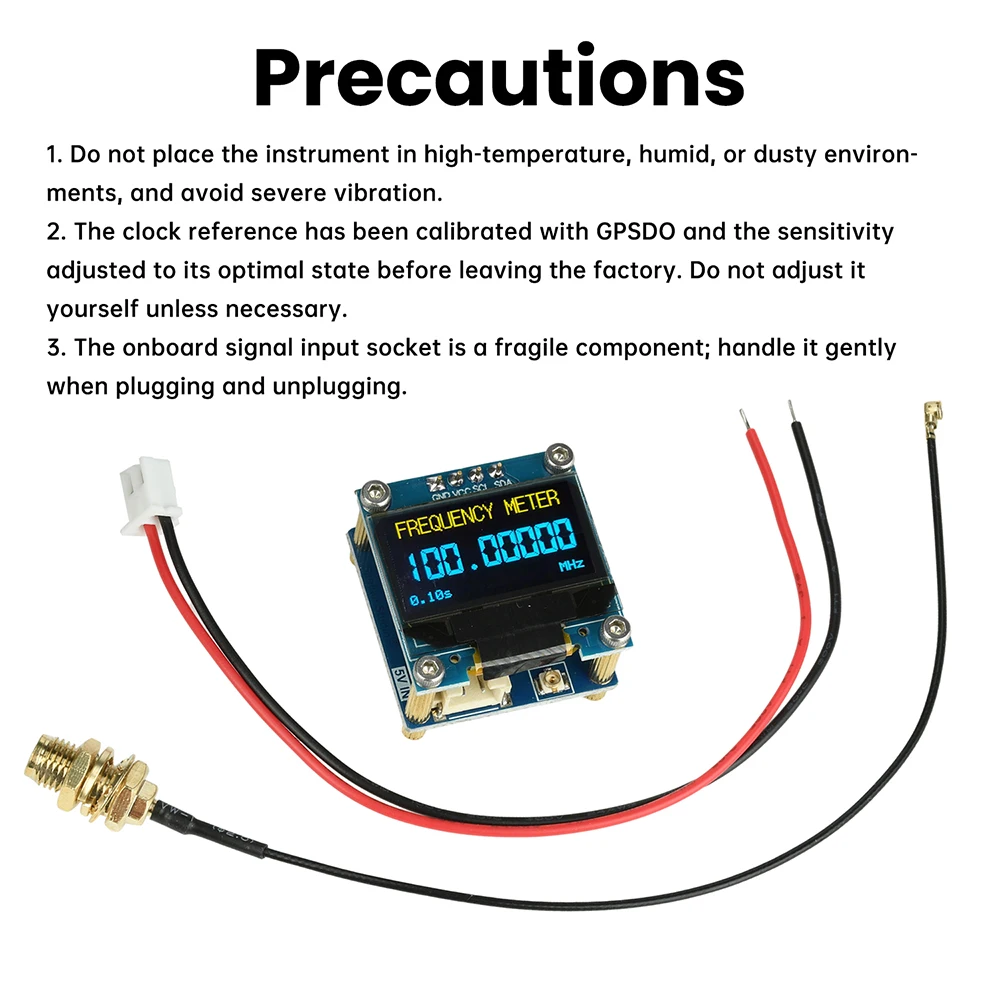

Precauzioni:
1.Evitare di esporre lo strumento a temperature elevate, umidità o ambienti polverosi e prevenire forti vibrazioni.
2.Il riferimento dell’orologio è stato calibrato utilizzando GPSDO e la sensibilità è ottimizzata durante la calibrazione di fabbrica.Non regolare queste impostazioni se non necessario.
3.Il connettore di ingresso del segnale integrato è un componente fragile.Maneggiarlo delicatamente quando si inseriscono o si rimuovono i tappi.
Il pacchetto include:
Modulo x1
Cavo di segnale x1
Cavo di alimentazione x1
