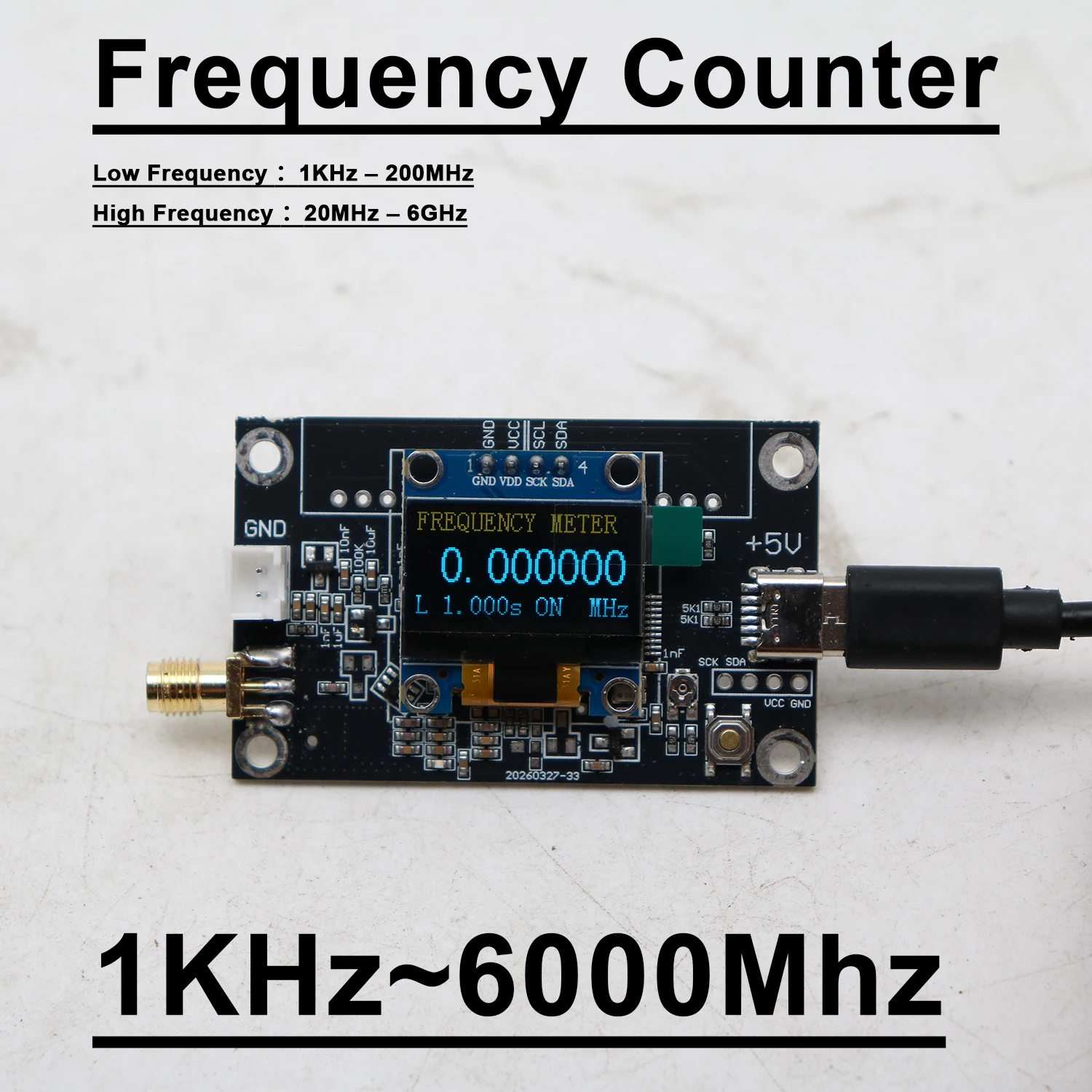

Misuratore di Frequenza RF 1KHz~6000Mhz, Contatore di Frequenza FM AM SW MW 433Mhz 868Mhz 1557Mhz 2.4Ghz 5Ghz 5.8Ghz, Cimometro di Segnale

2CH 1KHz–200MHz / 20MHz–6000MHz Misuratore di Frequenza Digitale – Display OLED, Misurazione di Frequenze Basse/Alte, Tester di Segnali RF, Cimometro

Descrizione del prodotto:
Questo contatore di frequenza RF a doppio canale è dotato di un display OLED luminoso e di una misurazione della frequenza ad alta precisione su un intervallo ultra-ampio. Il canale a bassa frequenza (1KHz–200MHz) utilizza un connettore XH2.54‑2P, mentre il canale ad alta frequenza copre 20 MHz a 6 GHztramite un connettore SMA. Con tempo di gate e risoluzione regolabili, un filtro per frequenze non valide e un controllo semplice tramite pulsanti, è ideale per test di laboratorio, debug RF, radioamatori ed educazione elettronica.

Caratteristiche principali:

• Doppi Canali di Ingresso:

  • Banda bassa: 1KHz – 200MHz (XH2.54‑2P, 0,1Vpp–3Vpp)

  • Banda alta: 20MHz – 6GHz (SMA, –15dBm a +10dBm)

• 4 Modalità di Funzionamento: Commutabile tra bande con tempo di gate e risoluzione selezionabili

• Risoluzione ad Alta Frequenza: 2000Hz @ 0,064s gate / 200Hz @ 0,64s gate

• Risoluzione a Bassa Frequenza: 10Hz @ 0,1s gate / 1Hz @ 1s gate

• Display OLED: Lettura chiara di frequenza e modalità

• Filtro di Frequenza Non Valido: Predefinito ON (i segnali instabili mostrano 0Hz); può essere disabilitato tramite l’impostazione di avvio

• Sensibilità (Banda Alta): Più basso ai bordi della banda, più alto nella gamma media

• Alimentazione: Type‑C 5V (cavo standard USB‑A a Type‑C; caricabatterie rapidi non supportati)

• Dimensioni: 6×3.8×1 cm

Specifiche:

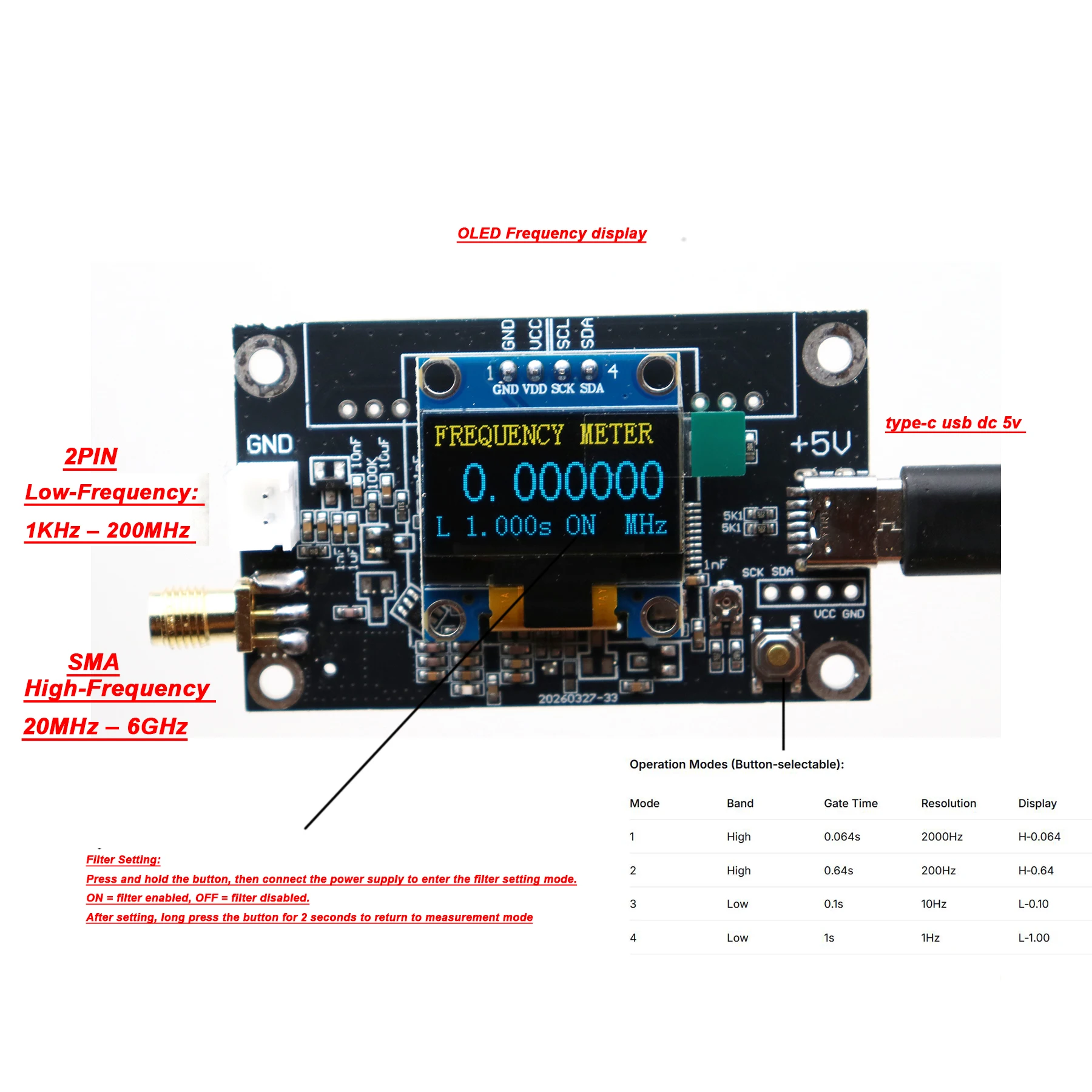

Modalità di funzionamento (selezionabili tramite pulsante):

Istruzioni per l’uso:

1. Misurazione a Bassa Frequenza: Collega il segnale a XH2.54‑2P. Gamma 1KHz–200MHz, ampiezza 0,1Vpp–3Vpp.

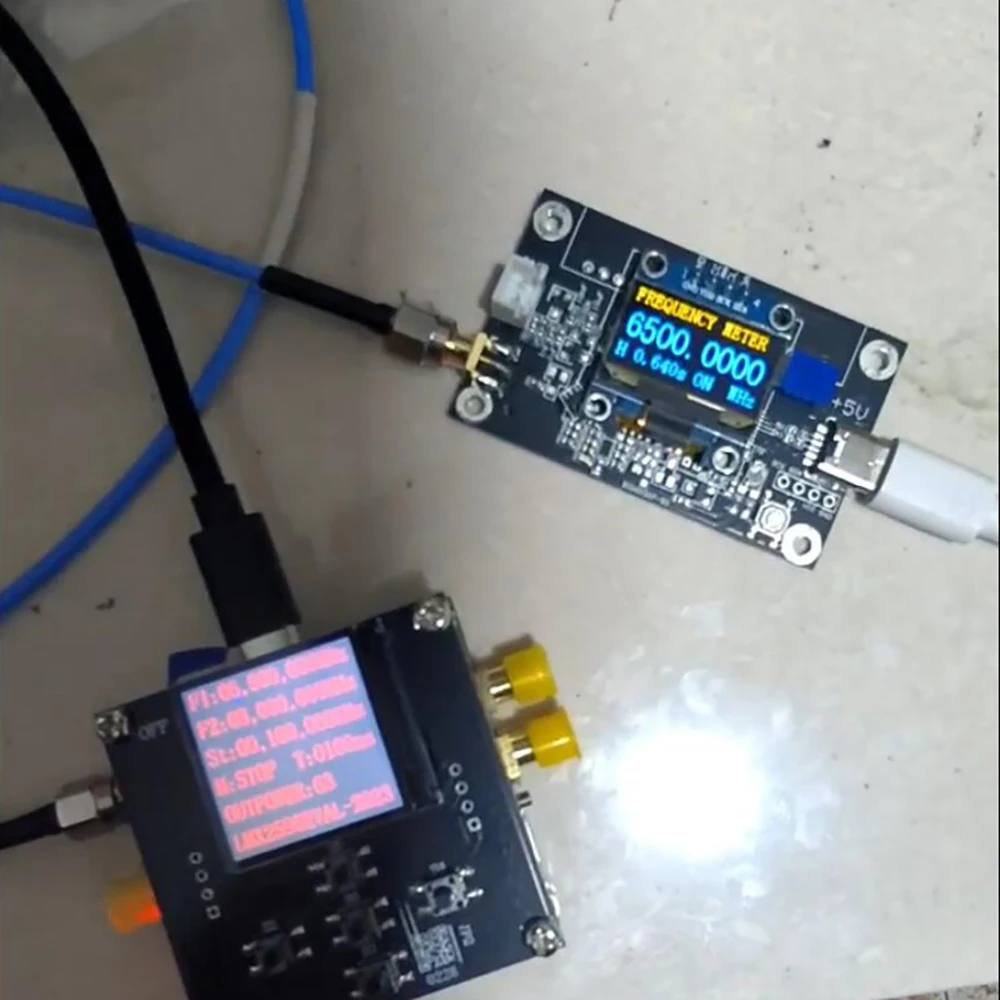

2. Misurazione ad Alta Frequenza: Collega il segnale a SMA. Gamma 20MHz–6GHz, potenza da –15dBm a +10dBm.

3. Commutazione Modalità: Premi il pulsante per scorrere tra 4 modalità. Il display mostra la banda e il tempo del gate.

4. Filtro di frequenza non valido (impostazione predefinita: ON):Se il segnale è instabile o fluttuante, il misuratore visualizza 0Hz.
   Disattiva il filtro: tieni premuto il pulsante mentre colleghi l’alimentazione, quindi
   rilasciare per accedere alla schermata di impostazione del filtro; premere il pulsante per attivare/disattivare
   ON/OFF.

5. Stabilità della Misurazione:Garantire un buon contatto e una corretta intensità del segnale. Durante la misurazione
   100 MHz–900 MHz, forti armoniche possono causare letture errate – aggiungi un
   filtro passa-basso esterno o calcolare la frequenza fondamentale da
   Valori armonici.

6. Sensibilità ad Alta Banda: La sensibilità è inferiore agli estremi della banda e massima al centro.

7. Alimentazione: Utilizzare Type-C DC 5V con un cavo USB-A a Type-C standard. NON utilizzare caricabatterie o cavi di ricarica rapida.

Applicazioni:

• Debug e riparazione di circuiti RF

• Monitoraggio della frequenza radioamatoriale

• Misurazioni di laboratorio elettronico

• Calibrazione del generatore di segnale

• Formazione e sperimentazione educativa

• Test di frequenza industriale

• Progetti di elettronica fai da te
