Modulo a matrice di punti a catodo comune con display a LED da 3 mm 8 * 8 MAX7219 Scheda display 8 X 8 Rosso Blu Verde 1088AS

MAX7219 modulo a matrice di punti microcontrollore 8*8 modulo display a matrice di punti blu verde rosso 3MM 8*8 modulo a matrice di punti a catodo comune

Realizzati in materiale di alta qualità e con pregevole fattura, questi moduli sono ad alta resistenza e durevoli per un uso a lungo termine.Sono anche stabili e affidabili nelle prestazioni per la progettazione professionale.Uso adatto per lo sviluppo e l’applicazione.

Caratteristiche

Alta qualità e durevole nell’uso

Facile da installare e utilizzare

Prestazioni stabili e affidabili

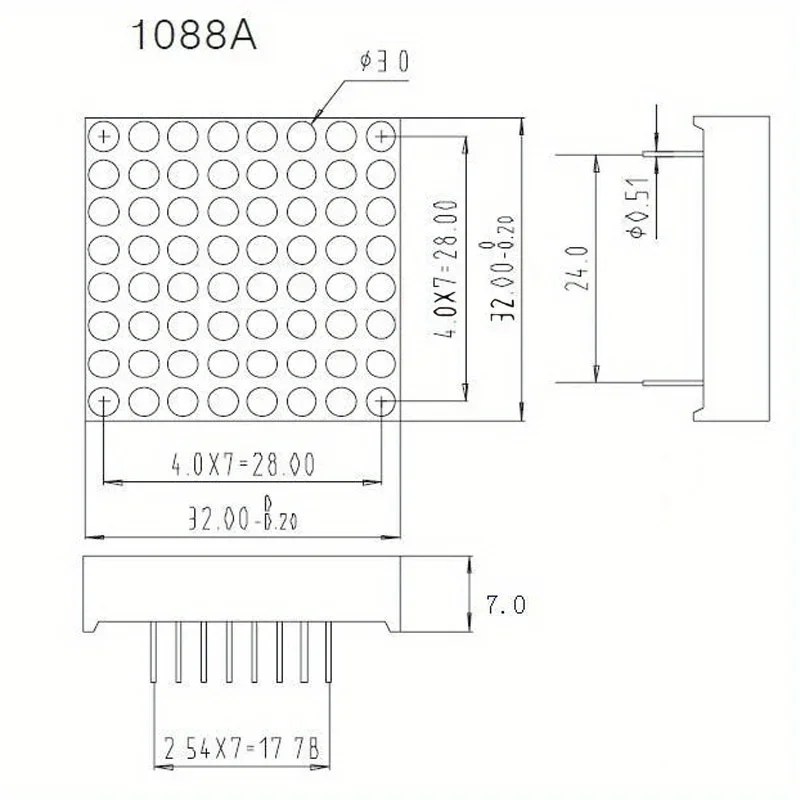

La tabella delle taglie è la seguente: la lunghezza del perno è di circa 3 mm

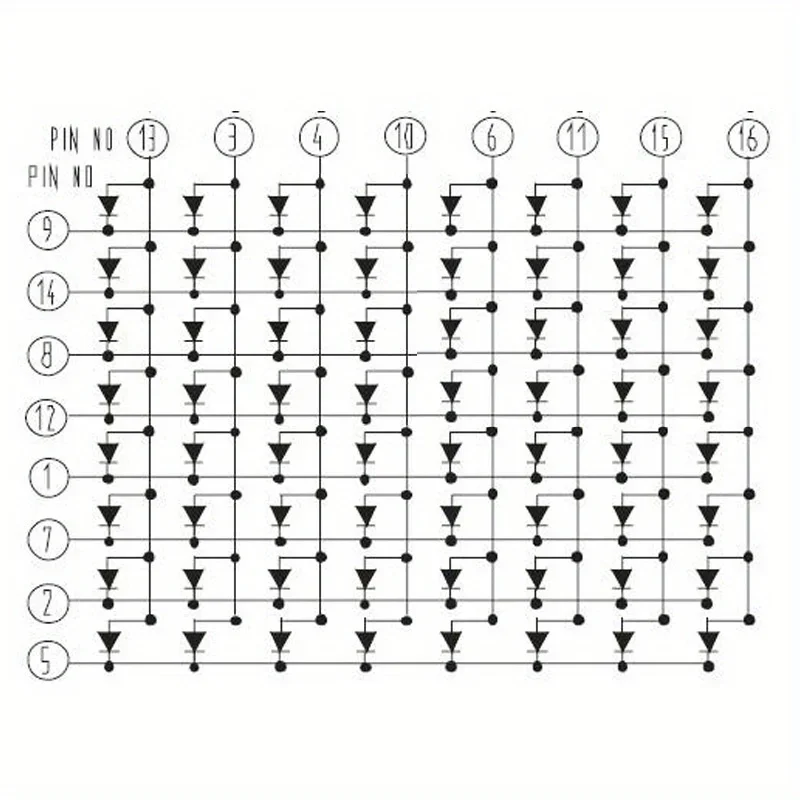

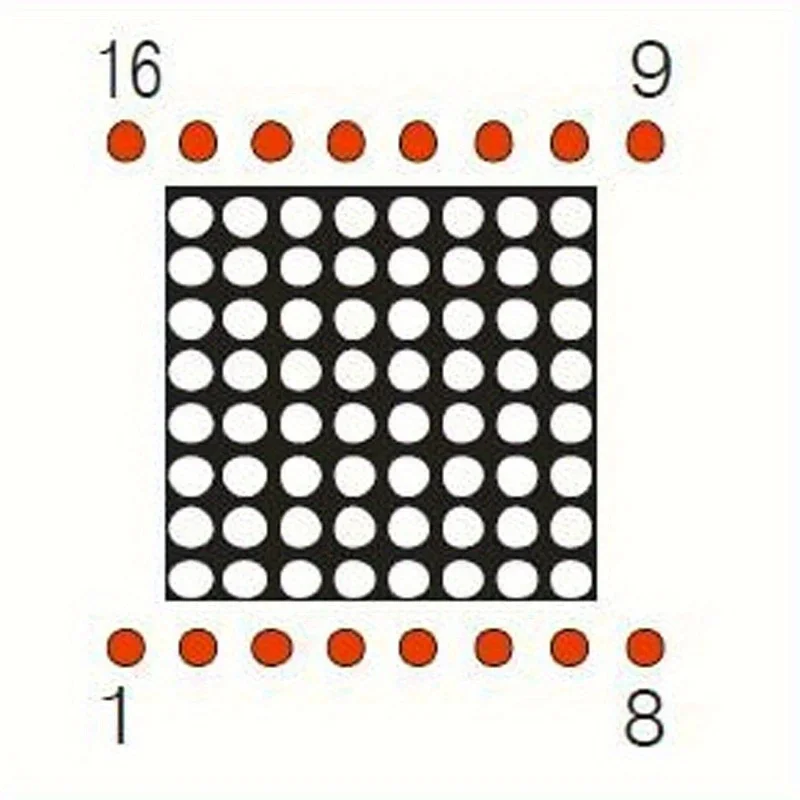

Il diagramma della sequenza dei pin è il seguente:

1.Le caratteristiche principali dei piccoli diodi emettitori di luce comunemente usati:

1 LED è un dispositivo conduttivo unidirezionale.Solo la corrente può fluire dal polo positivo al polo negativo.Si accende ed emette luce solo quando è collegato nella direzione in avanti.L’accesso inverso è bloccato.Naturalmente non brilla nemmeno.Questo è simile ai normali diodi.Tuttavia, la caduta di tensione del tubo dei diodi emettitori di luce è maggiore di quella dei normali diodi, circa 2 V, e la tensione di alimentazione deve essere maggiore della caduta di tensione del tubo affinché i diodi emettitori di luce funzionino.

2 La luminosità del diodo luminescente è correlata alla corrente di funzionamento Se, generalmente quando Se=1mA, inizia a brillare.Con l’aumento di se la luminosità aumenta continuamente.Ma quando lf ≥ 5mA dopo.L’aumento della luminosità non è significativo.Inoltre, la corrente di funzionamento massima del diodo luminescente è generalmente 20-30 mA, superare questo valore danneggerà il diodo luminescente.Pertanto, la corrente di lavoro lF deve essere selezionata nell’intervallo 5-20 mA e, per risparmiare energia elettrica, generalmente scegliere lf=5 mA.

3 La tensione di rottura inversa dei diodi emettitori di luce è generalmente di circa 5 V. Durante l’uso, il diodo luminescente non deve essere sottoposto a una tensione inversa superiore a 5 V. In caso contrario, il LED verrà rotto e danneggiato.
