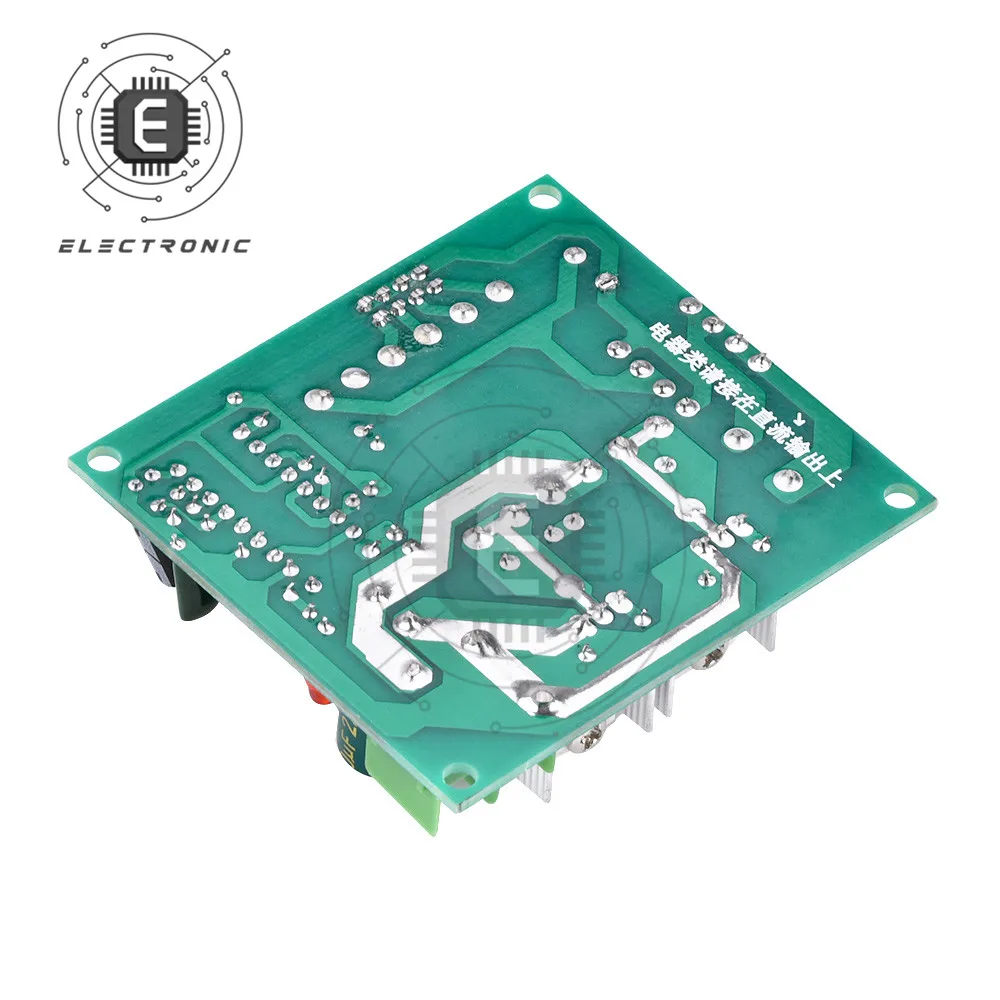

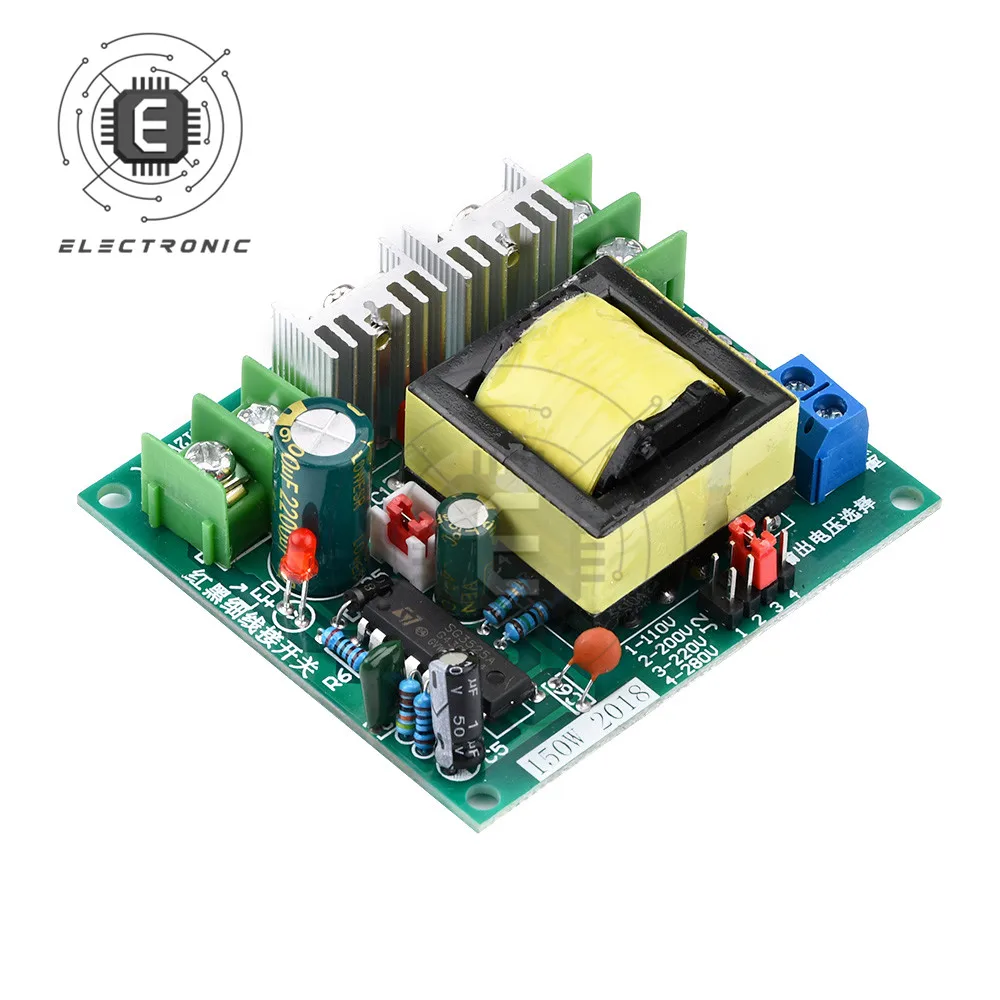

Modulo booster convertitore DC-AC da 150 W da 12 V a 110 V 200 V 220 V 280 V 150 W Trasformatore scheda boost inverter

Modulo booster convertitore DC-AC da 150 W da 12 V a 110 V 200 V 220 V 280 V 150 W Trasformatore scheda boost inverter

Caratteristiche del prodotto

Nessuna saldatura, terminali di ingresso utilizzando terminali 7,62

Uscita CA ad alta frequenza che utilizza terminali blu 301, terminali con uscita CC 7,62

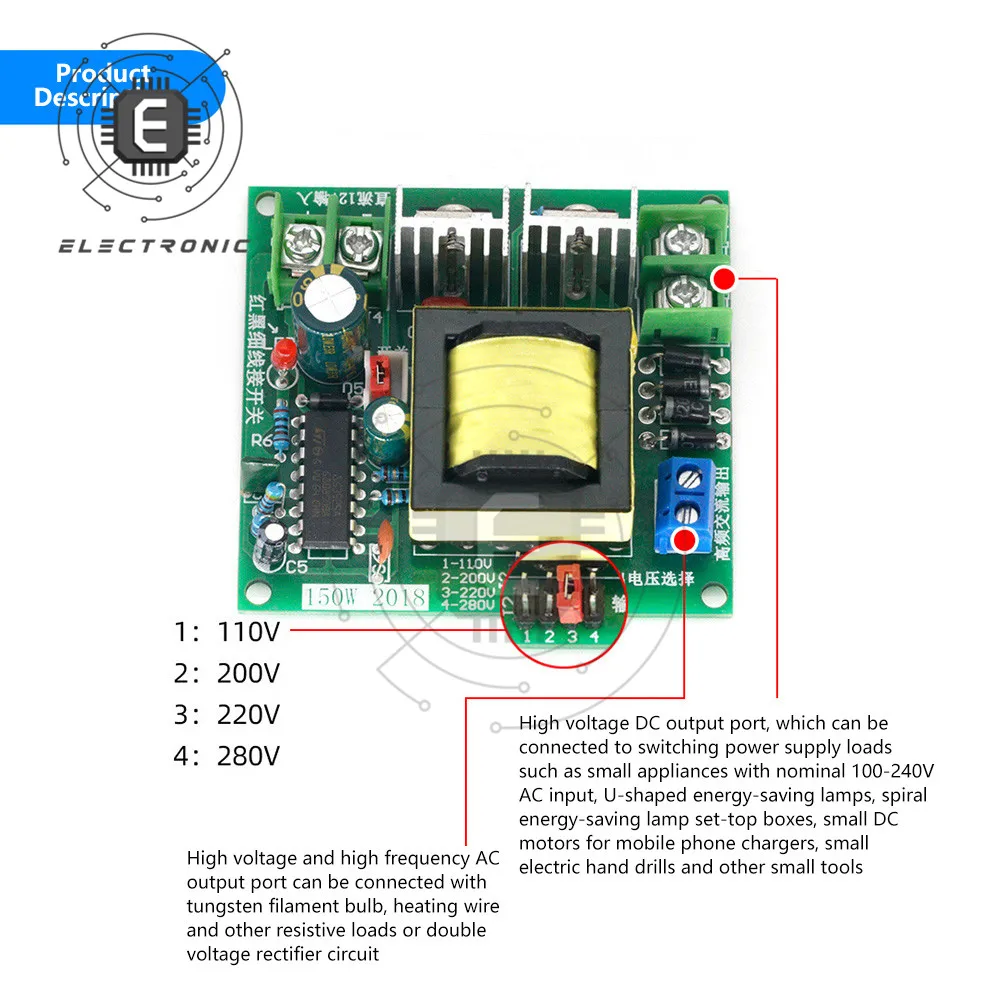

La tensione può essere selezionata arbitrariamente, attraverso il cappuccio del ponticello, nessuna saldatura

Potenza in uscita, se è presente una ventola di raffreddamento, questa scheda può emettere una potenza di 200 W utilizzando un circuito fronte-retro

L’uscita CA può essere collegata al raddrizzatore moltiplicatore o al carico resistivo puro

Parametri del prodotto.

Porta di uscita CA ad alta frequenza: adatta solo per carichi resistivi, come normali lampadine a incandescenza domestiche (lampadine al tungsteno), saldatore ordinario o collegate al circuito raddrizzatore doppio, misurando la tensione di uscita non misurano questa porta di uscita, perché questi voltmetri sono progettati per misurare la tensione domestica di 50 Hz, non misurando la tensione ad alta frequenza, si verificherà un enorme errore di misurazione.

Porta di uscita CC: è possibile utilizzare un multimetro ingranaggio CC per misurare la tensione, è possibile utilizzare il carico della classe di alimentazione dell’interruttore (è possibile utilizzare apparecchi di tensione AC100-240V con tensione di ingresso marcata), carico resistivo.Batteria inverter da 150 W DC12V step-up a circuito di conversione di potenza del trasformatore step-up AC220V.

Interruttore: la linea rossa è nera sulla scheda per l’interruttore, utilizzata per controllare la presenza o l’assenza di uscita ad alta tensione.

Tensione in ingresso: 12 V, limite la tensione di ingresso bassa 8 V, limite la tensione di ingresso alta 14,8 V.Poiché non è presente alcun fusibile di ingresso su questa scheda, aggiungere il proprio fusibile, si consiglia di aggiungere un fusibile da 15 A (alimentatore con batteria al litio e alimentatore switching, alimentatore con classe di alimentazione CC, questo tipo di alimentatore porterà al surriscaldamento del tubo bruciato), l’uscita non è regolata, l’ingresso per garantire potenza sufficiente (corrente), altrimenti è facile bruciare il tubo.

Voltaggio in uscita: 110 V 200 V 220 V 280 V

Forma d’onda di uscita: onda quadra ad alta frequenza o DC (non filtrata)

Potenza in uscita: 150 W (più di 100 W, aggiungere ventola di raffreddamento)

Corrente terminale 12V a vuoto: 250 mA

Frequenza operativa: 27KHZ

Protezione: nessuna protezione, aggiungi il tuo fusibile da utilizzare

Caratteristiche: nessuna saldatura, terminali di ingresso utilizzando terminali 7,62, uscita CA ad alta frequenza utilizzando terminali blu 301, terminali di uscita CC 7,62 (allentare direttamente la vite superiore del terminale, inserire il filo, serrare la vite)

La tensione può essere selezionata arbitrariamente, attraverso il cappuccio del ponticello, nessuna saldatura

Potenza in uscita, se è presente una ventola di raffreddamento, questa scheda può emettere una potenza di 200 W utilizzando un circuito fronte-retro.

Uscita CA: può essere collegata al raddrizzatore moltiplicatore o al carico resistivo puro

Voltaggio in uscita: è stato contrassegnato sul circuito

Attenzione.

Gamma elettrica disponibile: carico di classe di alimentazione switching, generalmente contrassegnato con una tensione di ingresso di apparecchi 100-240 V che generalmente può essere utilizzato, come caricabatterie per telefoni cellulari non cottage, set-top box, DVD, luci a LED (con azionamento a corrente costante, quindi alcune possono essere utilizzate, alcune lampade a LED non possono essere utilizzate, quando si utilizza solo la porta di uscita CC, non collegare mai la porta di uscita CA ad alta frequenza) normali lampadine al tungsteno.Piccolo trapano a mano, lampade a risparmio energetico, saldatore ordinario non regolato in temperatura, necessità di circuito raddrizzatore moltiplicatore ad alta tensione, televisori LCD collegati alla porta di uscita CC e così via.

La gamma di apparecchi non utilizzabili: trasformatori con nucleo in ferro, come l’uso di trasformatori con nucleo in ferro per audio, saldatori con classe di regolazione della temperatura, lampade con classe di regolazione, carichi con motore CA come ventilatori elettrici.Lampade e lanterne a LED buck resistive economiche (come luci notturne a LED, lampade e lanterne a LED con cappello di paglia, lampade a LED con custodia in plastica)

Lista di spedizione.

Invertitore X1
