Parametri del prodotto: batteria agli ioni di litio TP5000, batteria al litio ferro fosfato, corrente 1A, 4,2/3,6 V
Funzione: caricare batterie al litio e batterie al litio ferro fosfato.Arresto automatico completo.Indicano luci rosse e verdi.
Dimensioni: 21,5*14,5*4,2 mm
Utilizzo: l’utilizzo dei pad di ricarica TP4056 e 4057 è lo stesso.
La batteria al litio deve essere collegata solo a un alimentatore da 5 V, con l’uscita B+B- collegata alla batteria.La luce rossa è accesa durante la ricarica, si arresta automaticamente quando è completamente carica e la luce verde è accesa quando la ricarica è completa.
2.Per le batterie al litio ferro fosfato con una tensione di 3,6 V, è sufficiente saldare il punto di saldatura tra i due pad con un saldatore.Il metodo di connessione della batteria di alimentazione rimane invariato come sopra menzionato.Se è necessario ricaricare la batteria al litio da 4,2 V, è sufficiente ricollegarla con un cuscinetto di saldatura.
Introduzione al prodotto:
Vantaggi: la modalità di riduzione della tensione di commutazione ha un’efficienza maggiore rispetto al circuito di carica lineare e genera molto meno calore.La corrente di carica è 1 A e viene mantenuta a 1 A durante tutto il processo di carica a corrente costante.Non è necessaria alcuna ulteriore dissipazione del calore, riducendo l’impatto della generazione di calore sulla corrente di carica.Ridurre il tempo di ricarica.Le normali batterie ai polimeri di litio o le batterie al litio ferro fosfato sono opzionali.Le impostazioni possono essere modificate con un solo ponticello.
Parametro:
Ingresso: 4,5-9 V
Voltaggio in uscita: 4,2 V/3,6 V ± 1% (la batteria agli ioni di litio predefinita sul circuito è 4,2 V)
Corrente di uscita: predefinita 1A
Il test di efficienza verrà descritto in dettaglio in seguito.Se l’acquirente testa da solo l’efficienza, non è consigliabile testare la tensione del terminale della batteria.Si prega di notare di saltare il test di resistenza di campionamento Rs da 0,1 ohm.Durante il test, se la potenza in ingresso è vicina al circuito stampato e la lunghezza della connessione è ridotta, ciò influenzerà il test di efficienza.Si consiglia di aumentare la capacità all’estremità di ingresso per il test.Per i test di tensione e corrente, si consiglia di utilizzare un amperometro preciso in serie.Non è consigliabile leggere direttamente il display digitale dell’alimentatore.Il test di corrente può essere collegato direttamente in serie al terminale positivo della batteria.Assicurati solo che la batteria sia inferiore a 3,9 V e utilizza un amperometro ad ampio raggio per il test.
Caratteristiche:
L’intera piastra utilizza condensatori ceramici in metallo prezioso.Con le caratteristiche di temperatura X7R, le sue prestazioni, sicurezza e stabilità superano di gran lunga quelle dei condensatori al tantalio!
Induttore a volume piccolo ad alta corrente da 5 A con striscia di rame, bassa perdita magnetica completamente chiusa e bassa interferenza!
Montaggio su macchina su un solo lato, lo spessore complessivo è ultrasottile di 4 mm, con una piccola area per una buona dissipazione del calore.Il rame esposto sul retro facilita l’installazione e il collegamento dei dissipatori di calore
Basato sulla riduzione della tensione DC-DC, la sua efficienza è molto superiore a quella dei circuiti di ricarica lineari e genera molto meno calore.La corrente di carica è 1 A, ma la corrente in ingresso richiede solo circa 0,7 A
Sono disponibili batterie opzionali al litio ferro fosfato o normali batterie agli ioni di litio/lucimeri di litio e possono essere impostate con un solo ponticello
Di dimensioni compatte, può essere caricato a 1 A senza ulteriore dissipazione del calore
E’ dotato di protezione dal surriscaldamento.In caso di surriscaldamento, la corrente diminuirà automaticamente per evitare il bruciatura
Resistore ad alta precisione a piastra intera, condensatore ceramico multistrato X7R in metallo prezioso 1210 a volume intero con caratteristiche di temperatura stabili
Arresto automatico quando è completamente carico, indicatore luminoso dello stato di carica bicolore
Parametri del prodotto finito:
Volume: 21,5 mm*14,5 mm*4,2 mm, ultrasottile e ultra piccolo, delle dimensioni di una moneta da 10 censioni, saldatura a rifusione con montaggio su un solo lato
Ingresso: 4,5-9 V (si consiglia di non superare i 7 V
Tensione di uscita: 4,2 V/3,6 V, più o meno 1% di selezione del ponticello
Corrente di uscita: predefinita 1 A, personalizzabile 0,5-2 A.Se supera 1,5 A è necessaria la dissipazione del calore
4 morsettiere, 2 ingressi, 2 batterie e una posizione di saldatura con led a foro passante
Metodo di utilizzo:

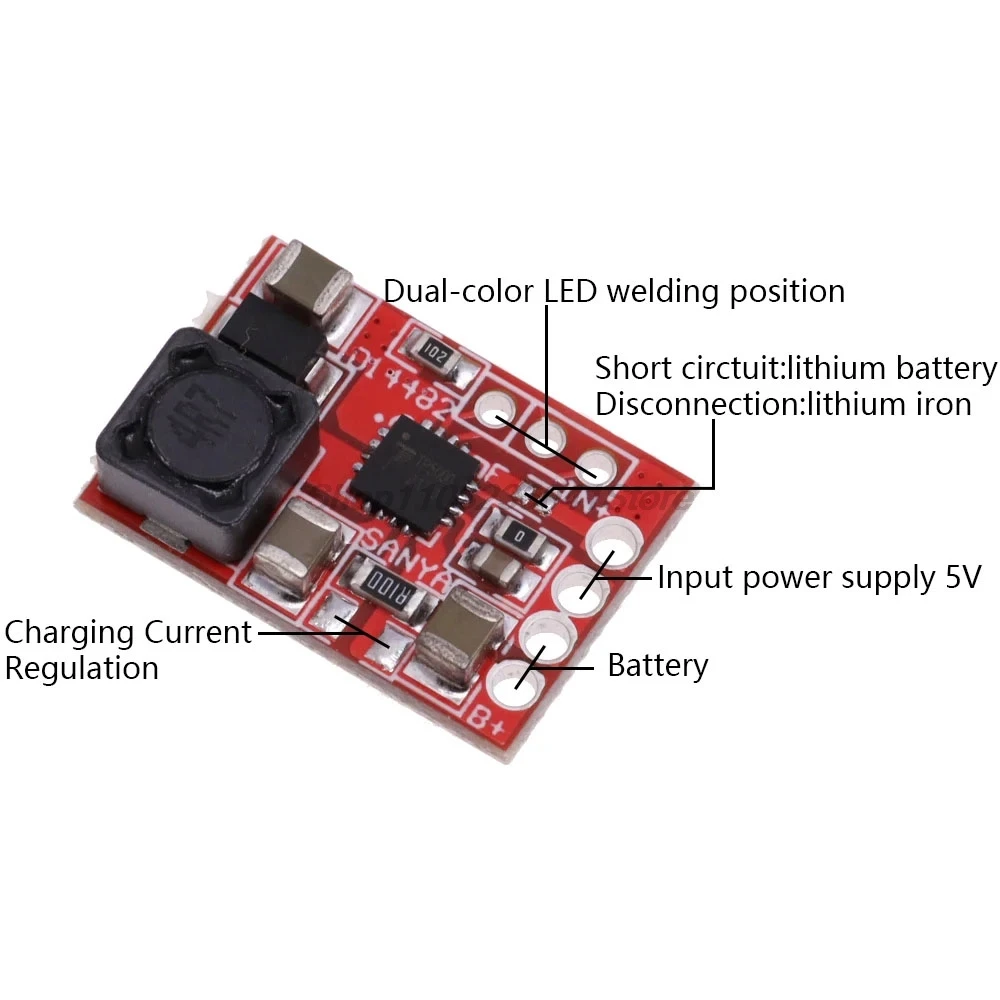

Con il circuito è incluso un diodo luminescente rosso-verde o rosso-verde.È necessario saldarlo tu stesso al circuito, come mostrato nell’immagine del bambino.Il perno lungo è al centro, il perno medio lungo è vicino al chip e il perno corto è vicino all’esterno
Collegare il terminale di alimentazione a un alimentatore da 4,5-7 V.La corrente dovrebbe essere maggiore della corrente di carica.In questo momento, la luce verde sarà accesa
Il terminale della batteria è collegato a una batteria al litio o a una batteria al litio ferro fosfato.Se è necessario caricare la batteria, si accenderà una luce rossa
Se è necessario regolare la corrente, modificare la corrente necessaria sul resistore di campionamento della corrente.La tensione di campionamento è 0,1 V e la corrente è 0,1/valore di resistenza
Nel circuito è stato saldato un resistore da 0,1 ohm e c’è ancora un vuoto
Saldare un resistore da 0,2 ohm in posizione vuota e impostare la corrente su 1,5 A
Saldare un resistore da 0,1 ohm in posizione vuota e impostare la corrente su 2 A
Rimuovere l’originale R100 (0,1 ohm), saldare un resistore da 0,2 ohm e impostare la corrente su 0,5 A
Si consiglia di installare un dissipatore di calore quando la corrente di carica è maggiore di 1 A
Se è necessario caricare una normale batteria al litio (3,6 o 3,7 V.(Tensione di interruzione: 4,2 V) Applicare una goccia di stagno al giunto di saldatura contrassegnato con F sul circuito stampato per collegarlo
Se è necessario caricare una batteria al litio ferro fosfato (3,2 V.Tensione di interruzione: 3,6 V.Rimuovere la saldatura dal giunto di saldatura contrassegnato con F
Nota: l’installazione dei moduli elettronici richiede conoscenze di base e richiede una certa base elettronica professionale e abilità pratiche.Si prega di acquistare con attenzione!
A causa dei diversi monitor e degli effetti della luce, il colore effettivo dell’articolo potrebbe essere leggermente diverso da quello mostrato nelle immagini.Grazie!
Si prega di consentire una deviazione di misurazione di 1-2 cm dovuta alla misurazione manuale.
