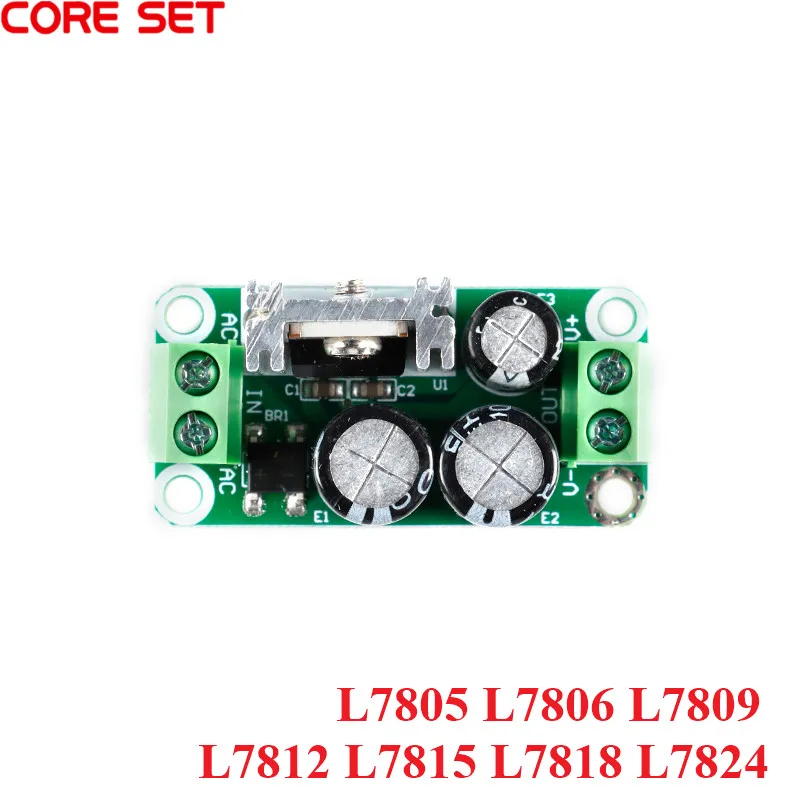

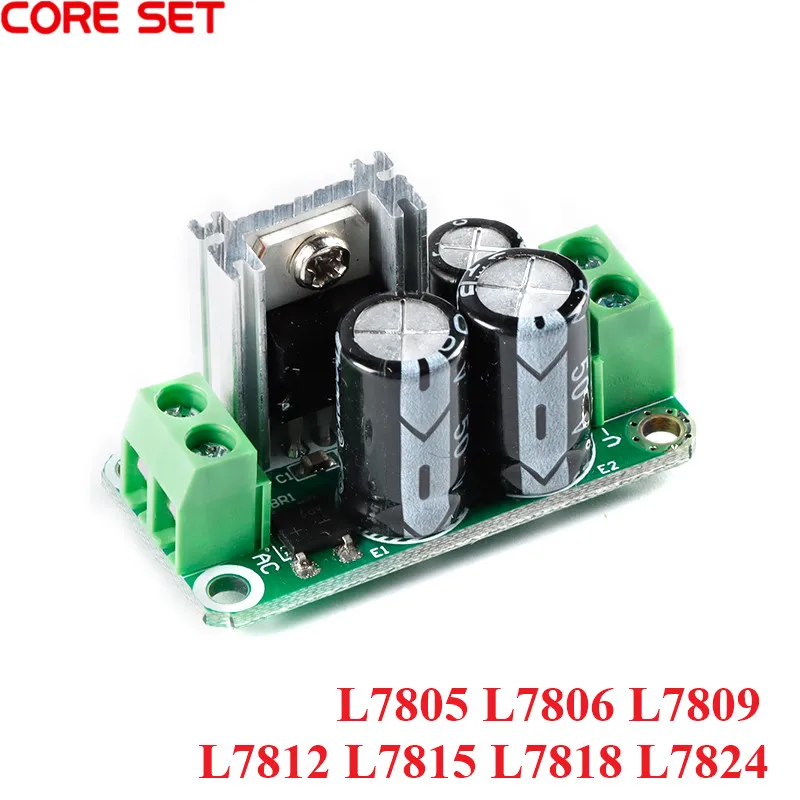

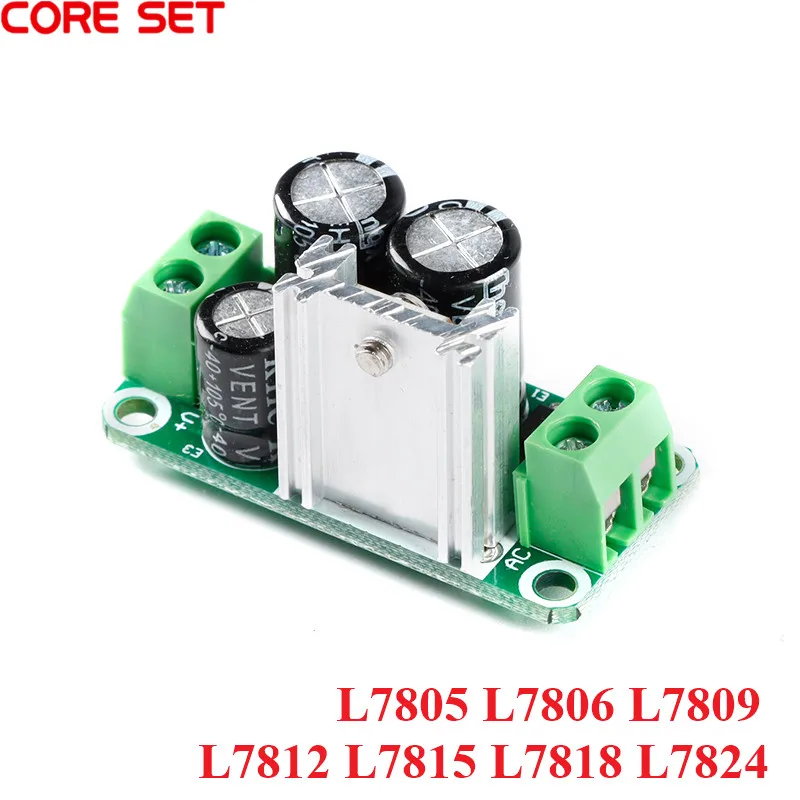

Con il raddrizzatore a ponte 1A, il dispositivo regolatore utilizza 7805/7806/7809/7812/7815/7818/7824 e l’ingresso è due condensatori elettrolitici con filtro da 4 70uF, filtrati in due stadi, l’uscita utilizzando un condensatore da 220uF, adatto per l’alimentazione da 35 V apparecchi di alimentazione, apparecchiature, audio e così via, per fornire un’alimentazione a bassa resistenza interna, bassa ondulazione e bassa interferenza EMC.La tensione di uscita personalizzata 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V può essere personalizzata per il servizio clienti.Il condensatore elettrolitico dell’alimentatore è un condensatore originale domestico, ci sono diverse marche, prima dello scatto è possibile consultare la marca del condensatore elettrolitico utilizzato.Prima di utilizzare la scheda, assicurarsi che la tensione di uscita del trasformatore di potenza che si sta utilizzando, così come l’intervallo di fluttuazioni dell’alimentatore, riservano una certa margine di tensione.
Parametri del prodotto

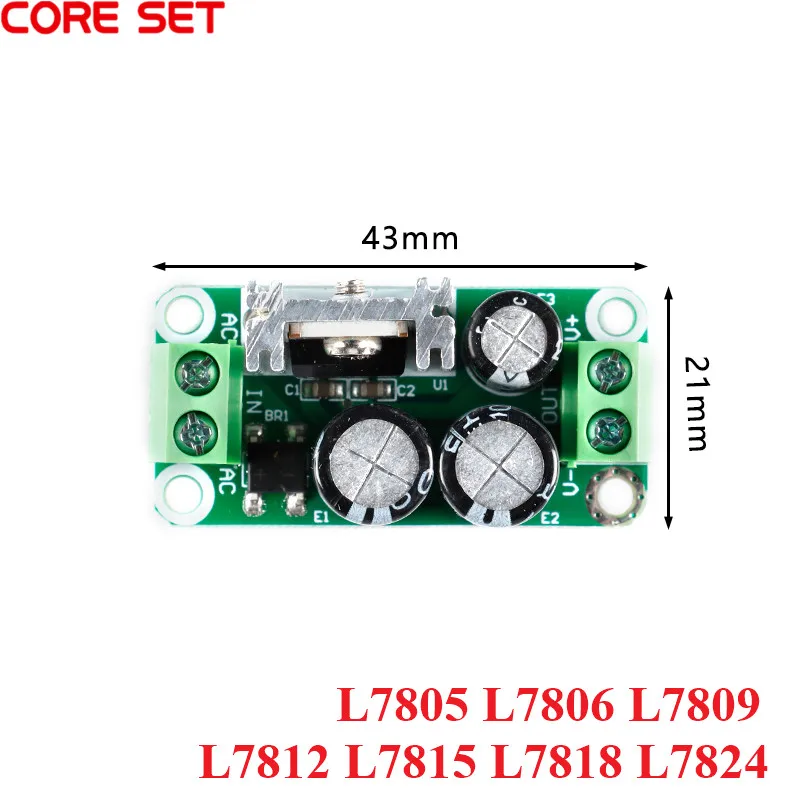

Dimensioni: 43 mm di lunghezza, 23 mm di larghezza e 25 mm di altezza
Tensione in ingresso: tensione CC in uscita 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, può essere inserita fino alla tensione CA 22 V
Tensione CC in uscita 24 V, può essere inserita fino alla tensione CA 24 V
Corrente di uscita: ≤ 600 mA, maggiore è la differenza di pressione in ingresso e in uscita, minore è la corrente in uscita
Cablaggio
AC è il lato AC in ingresso, indipendentemente da destra o cattivo
L’uscita CC V è positiva e l’uscita CC GND è negativa
