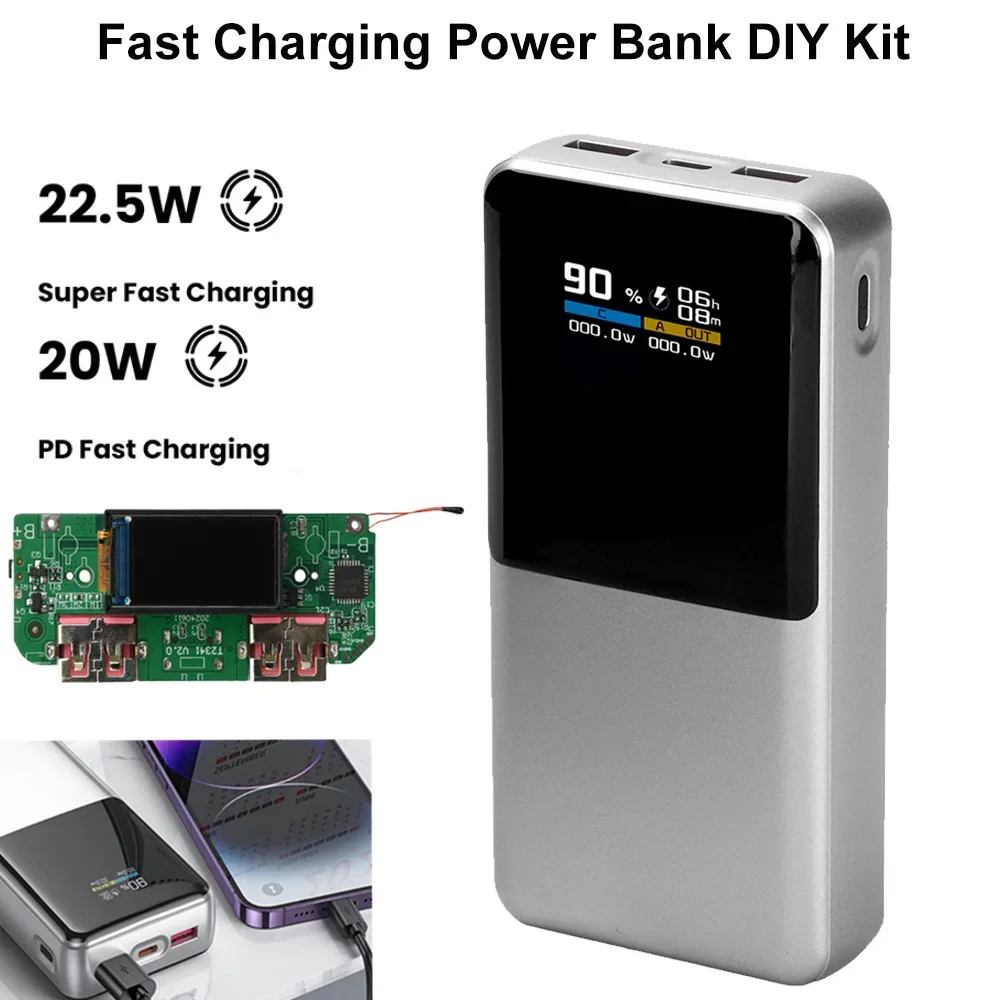

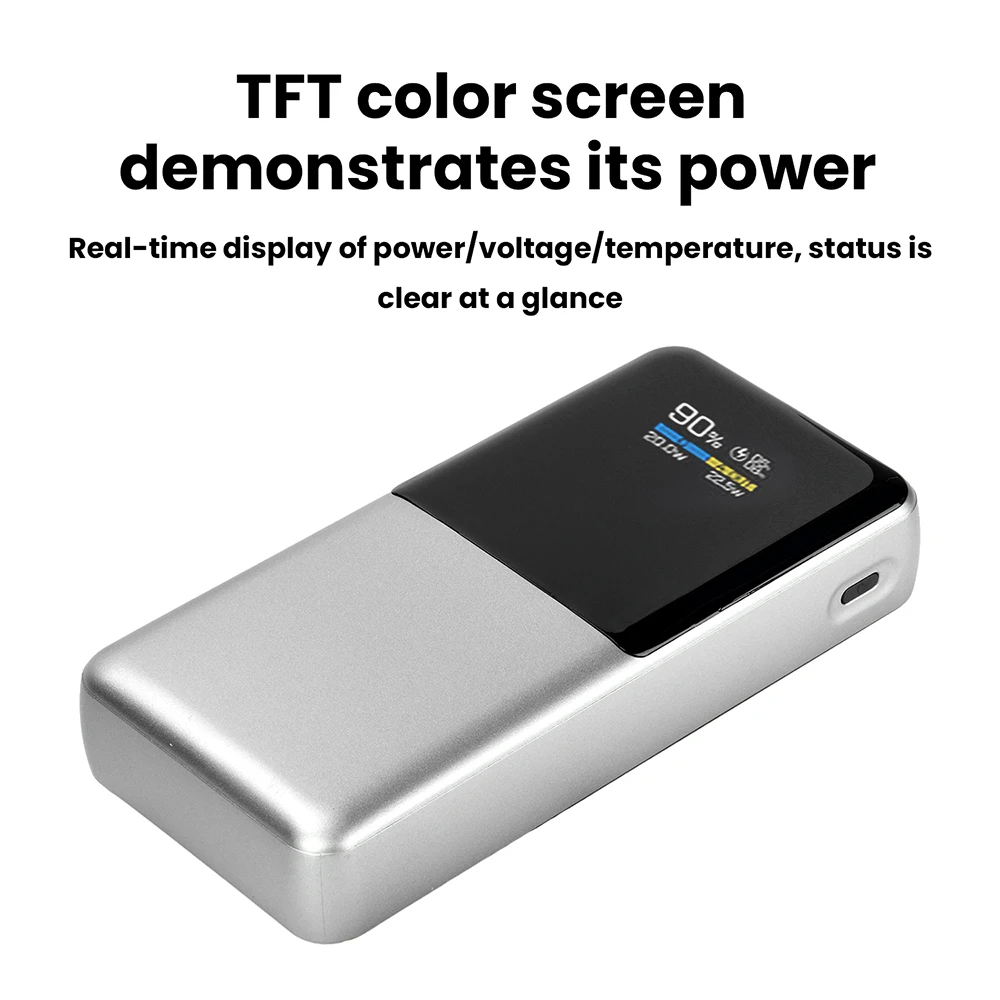

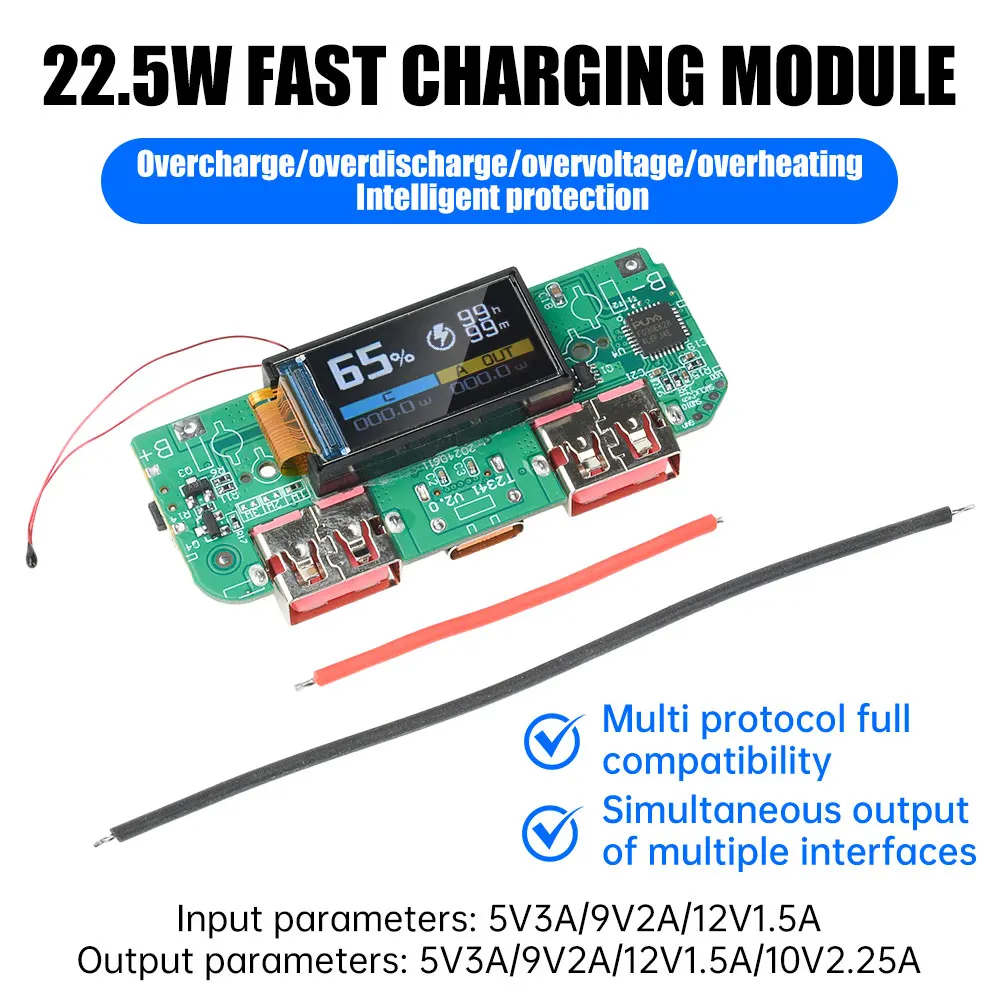

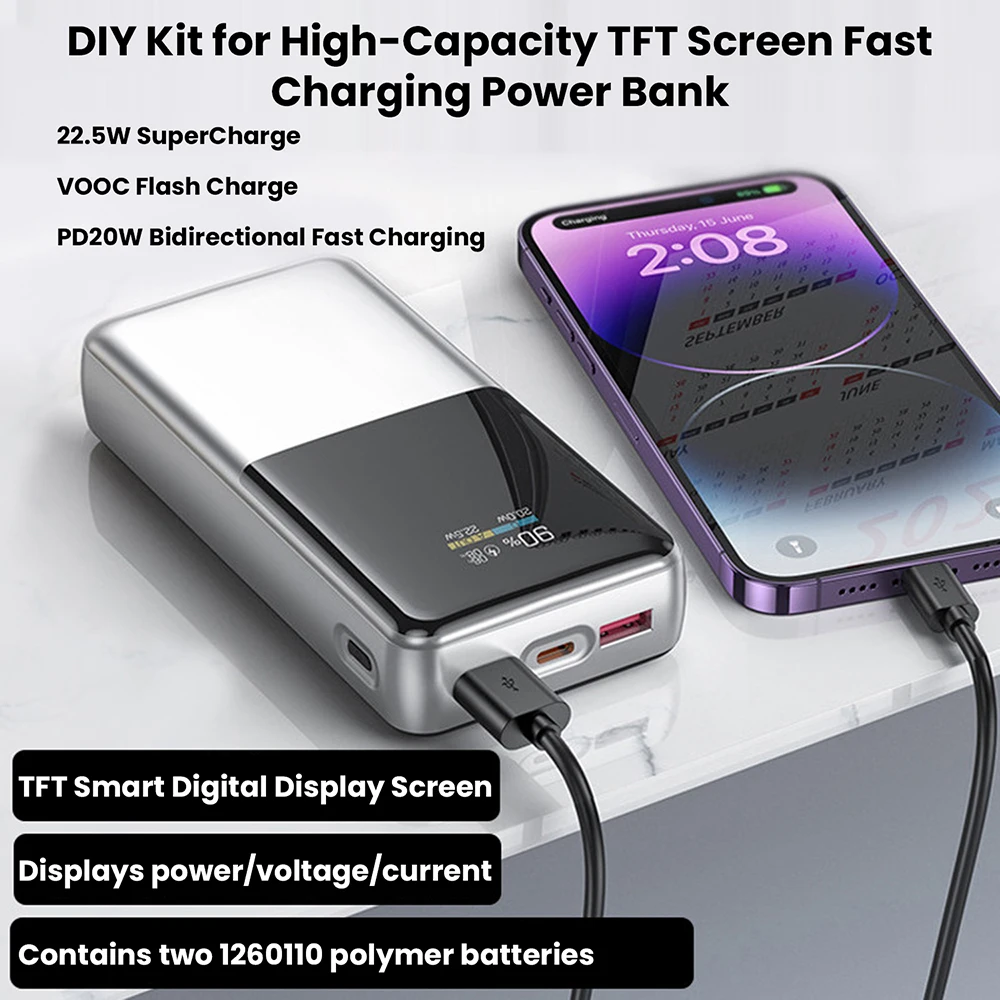

Modulo di Ricarica Rapida 22.5W, Kit Fai-da-Te per Power Bank con Display LCD a Colori TFT, Batteria al Litio Ternaria 3.7V, Supporta PD/QC/SCP/VOOC

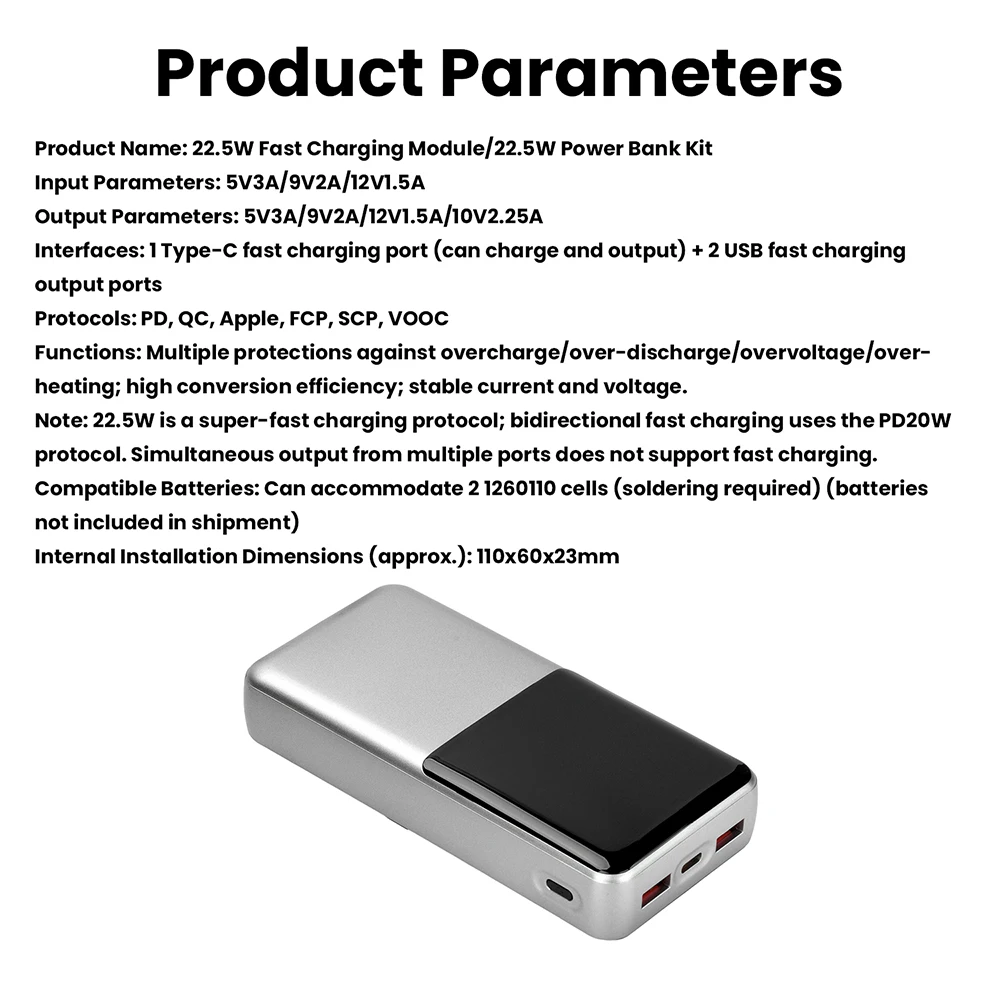

Specifiche

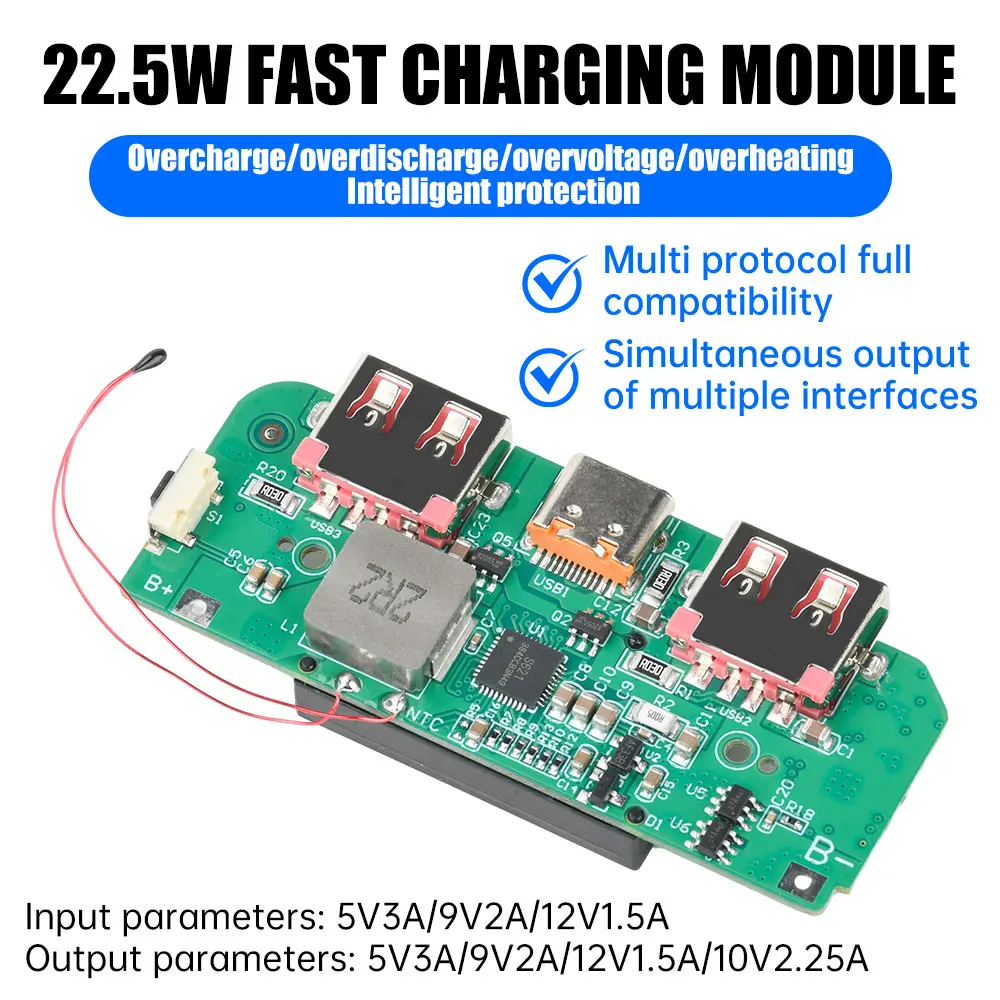

Nome prodotto: modulo di ricarica rapida da 22,5 W
Parametri di ingresso: 5V3A/9V2A/12V1.5A
Parametri di uscita: 5V3A/9V2A/12V1.5A/10V2.25A
Interfacce: Configura 1 porta Type-C per ricarica rapida (può essere utilizzata sia per la ricarica che per l’output) + 2 porte USB per ricarica rapida in uscita
Protocollo: PD, QC, APPLE, FCP, SCP, VOOC

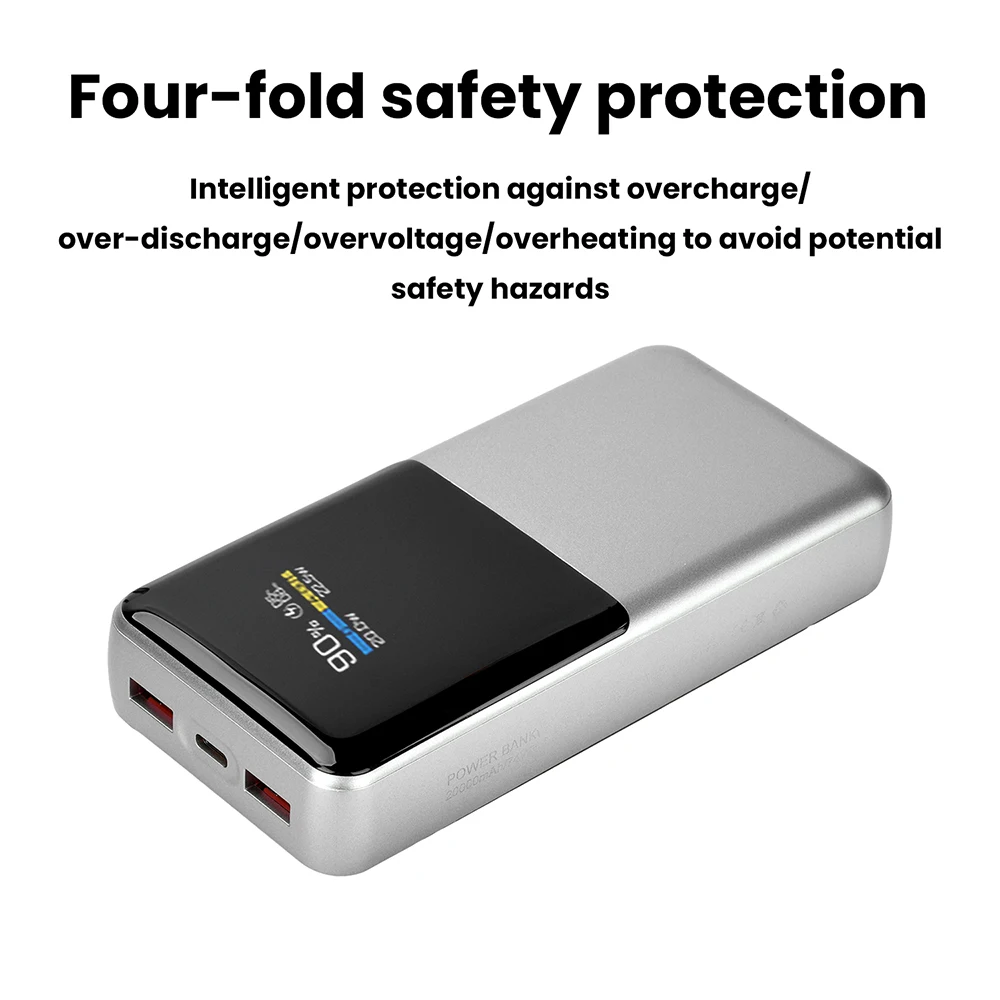

Funzione: con protezione da sovraccarico/scarica eccessiva/sovratensione/surriscaldamento e altri tipi di protezione, alto tasso di conversione, stabilità di corrente e tensione
Nota: 22,5W è il protocollo di ricarica super veloce, la ricarica rapida bidirezionale è il protocollo PD20W, più interfacce contemporaneamente con l’uscita della ricarica rapida di no

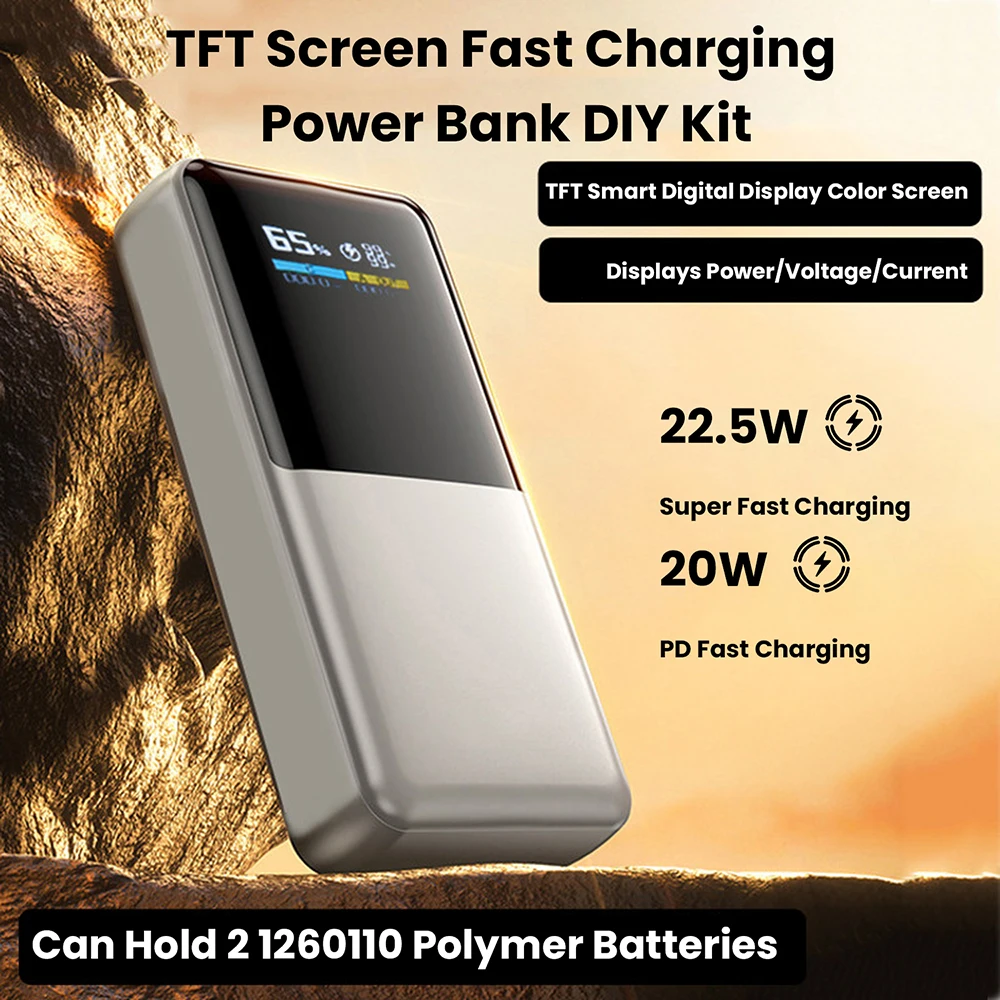

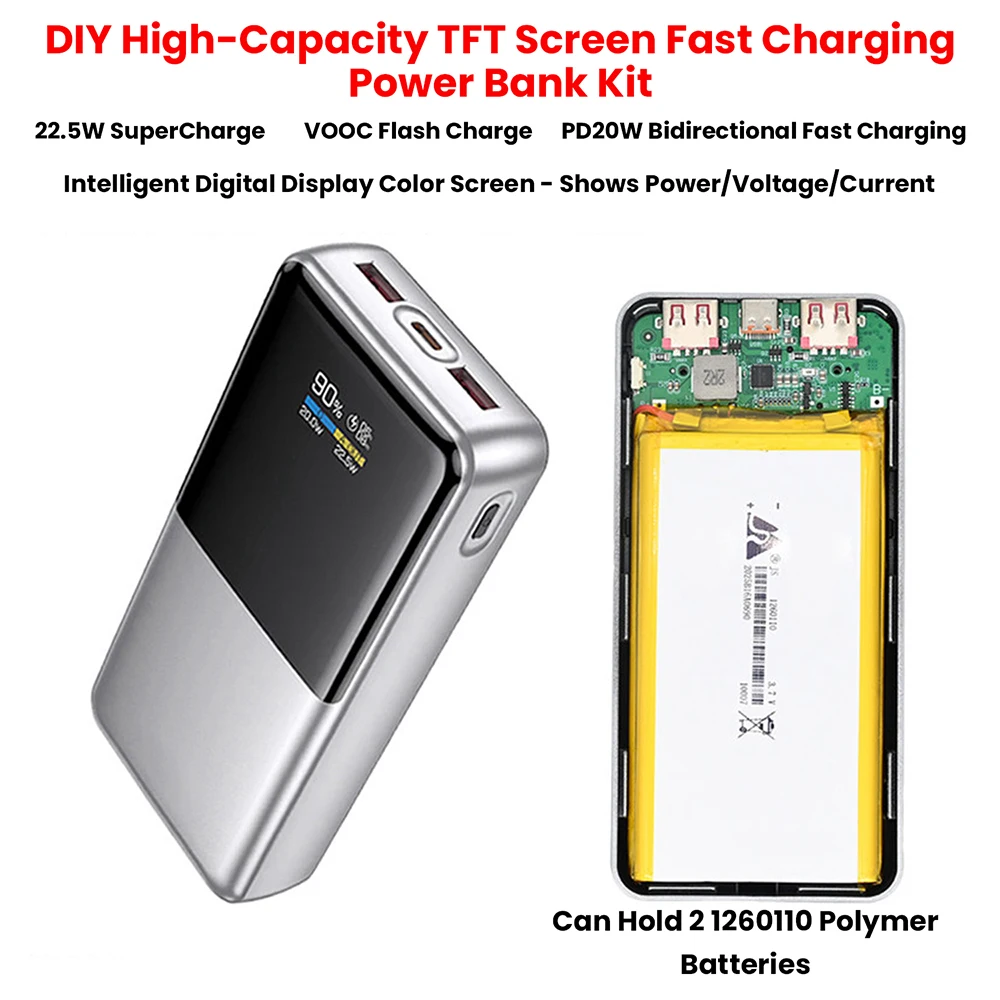

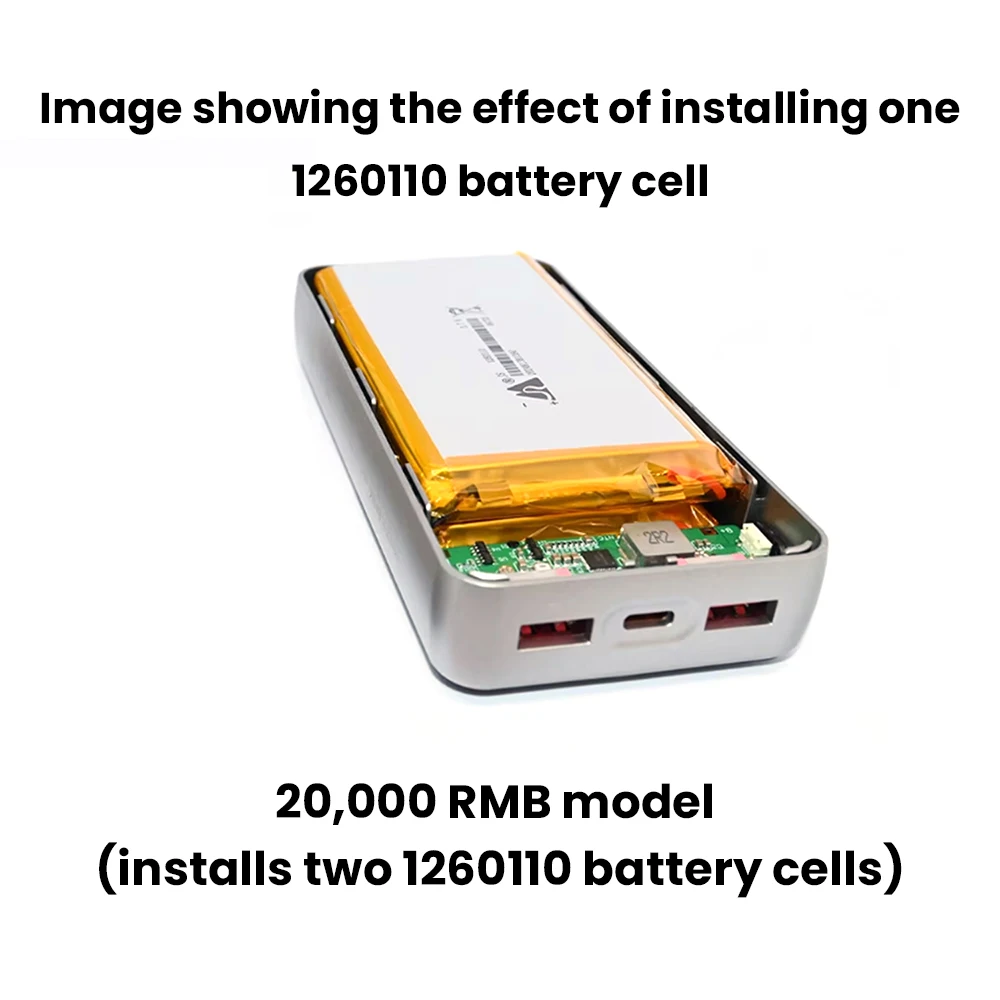

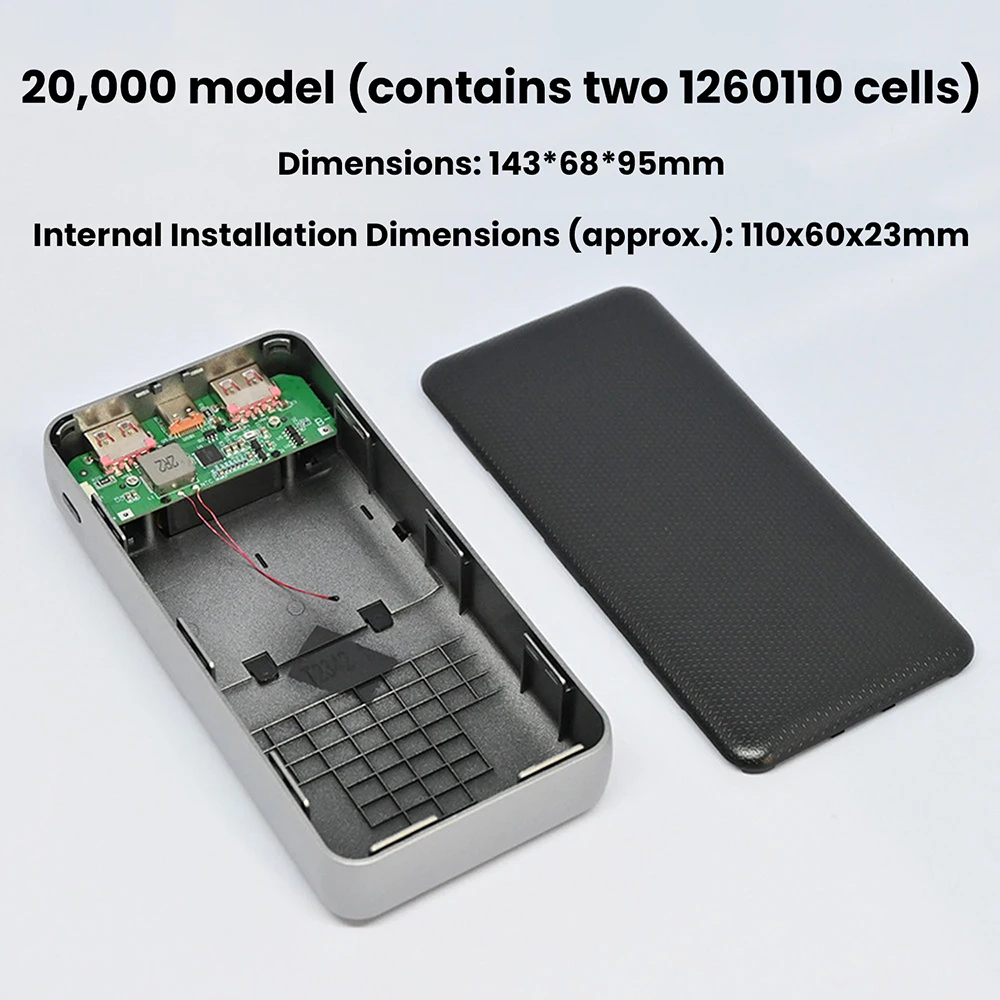

Compatibilità della batteria: Supporta due celle 1260110, richiede saldatura (batterie non incluse)

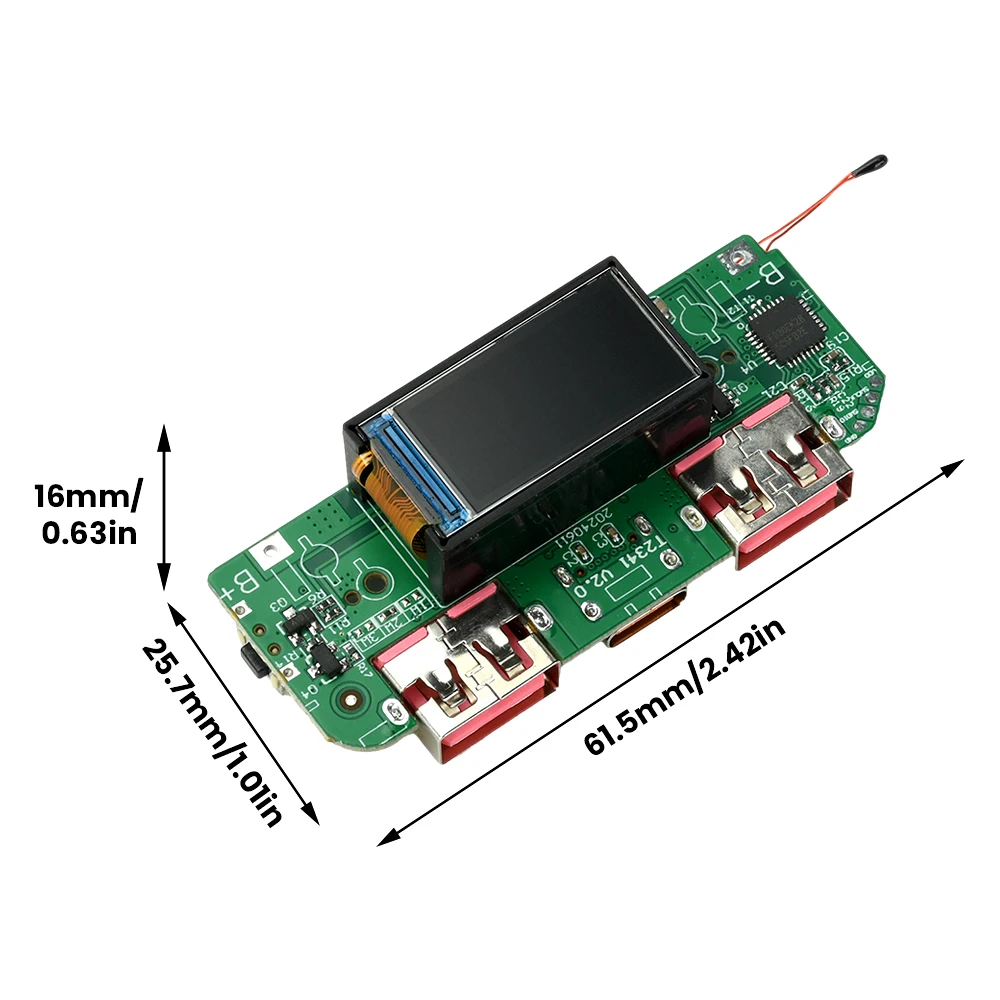

Dimensioni interne di installazione: ca. 110x60x23 mm

Istruzioni di montaggio:
1. Poiché lo schermo della scheda madre è fragile, al momento della ricezione, si prega di accendere lo schermo per verificare se funziona correttamente dopo la saldatura dello stagno. I cavi dello schermo, se sottoposti a forze esterne, potrebbero causare la rottura dello schermo. Si prega di prestare attenzione a proteggere lo schermo durante l’uso.
2. In condizioni di utilizzo normale, i fili della batteria devono essere saldati; metodi di collegamento come torsione dei fili, clip a coccodrillo, scatole a molla e altri metodi simili possono causare un’alimentazione insufficiente, influenzando la carica e la scarica. È necessario garantire un’adeguata protezione isolante dei poli positivo e negativo della batteria per evitare danni causati dal contatto con la scheda madre durante l’uso.

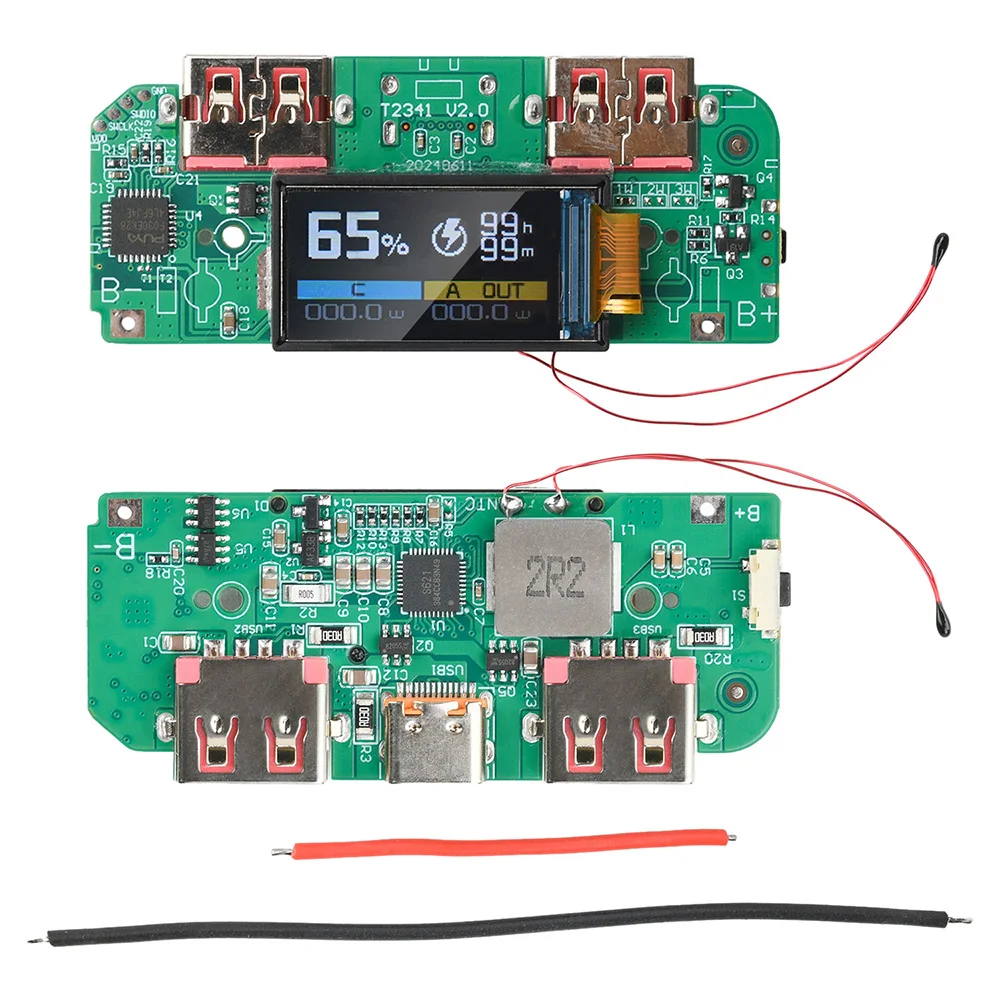

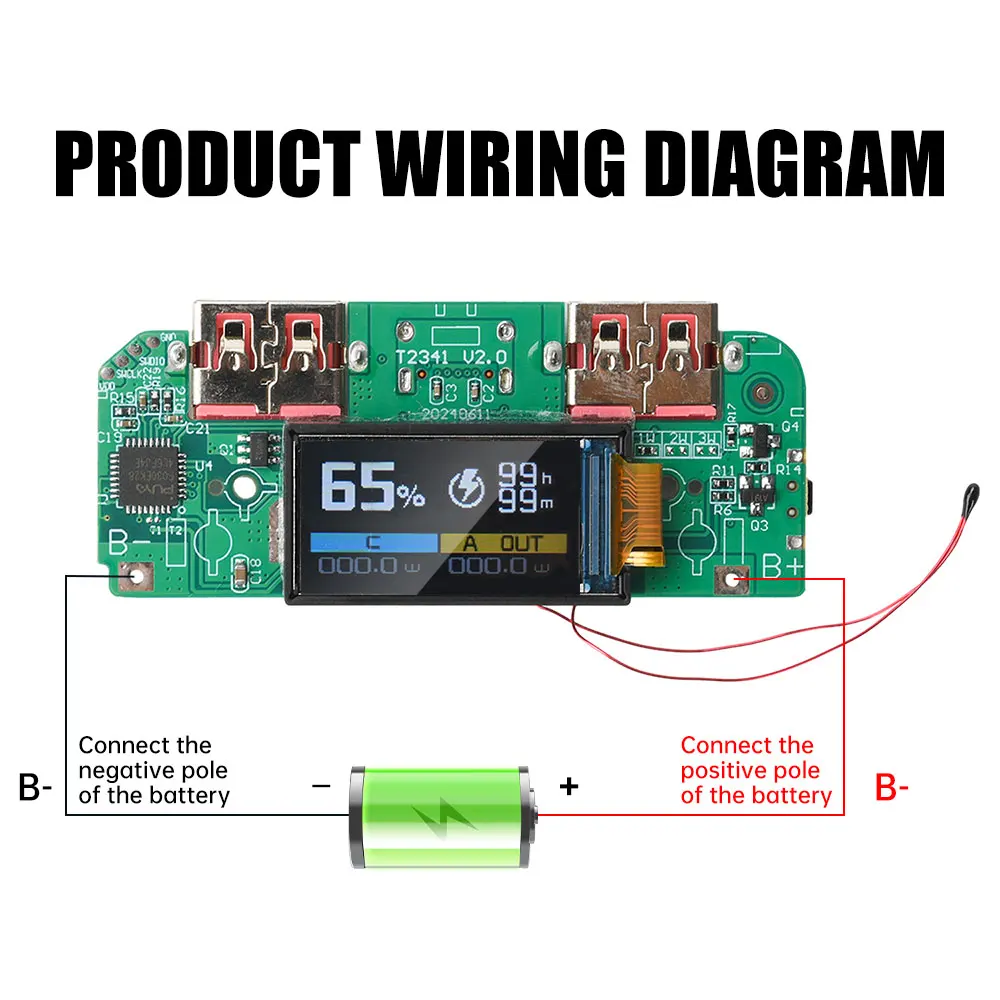

3. La posizione B+ della scheda madre va collegata al polo positivo della batteria, mentre la posizione B- va collegata al polo negativo della batteria. Non invertire i collegamenti, poiché un collegamento inverso potrebbe danneggiare la scheda madre e bruciare il circuito integrato (IC) della scheda, lasciando tracce visibili. Solo un collegamento inverso o un contatto accidentale può causare danni.
4. Accesso alla batteria: utilizzare batterie al litio ternarie da 3,7V, non è possibile utilizzare batterie al litio ferro fosfato. Le batterie devono essere saldate in parallelo, non in serie. Una tensione in serie troppo alta potrebbe danneggiare la scheda madre.

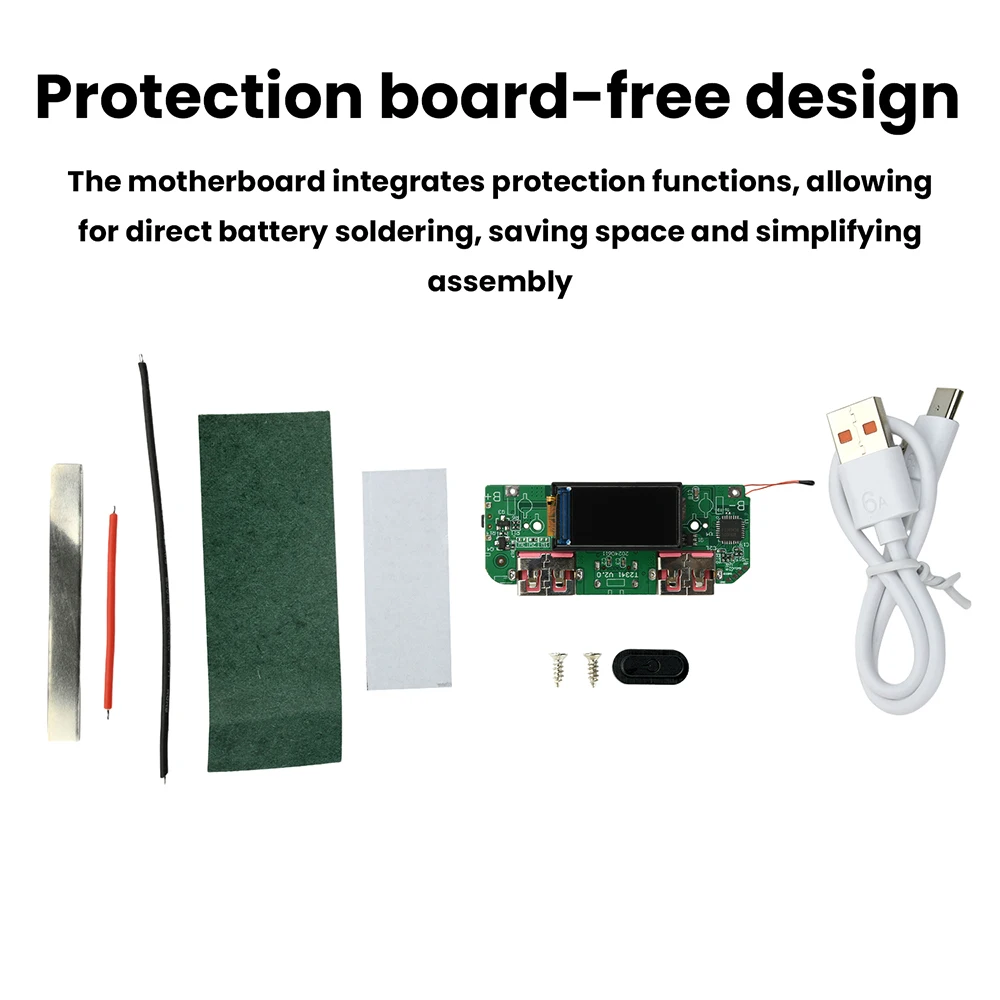

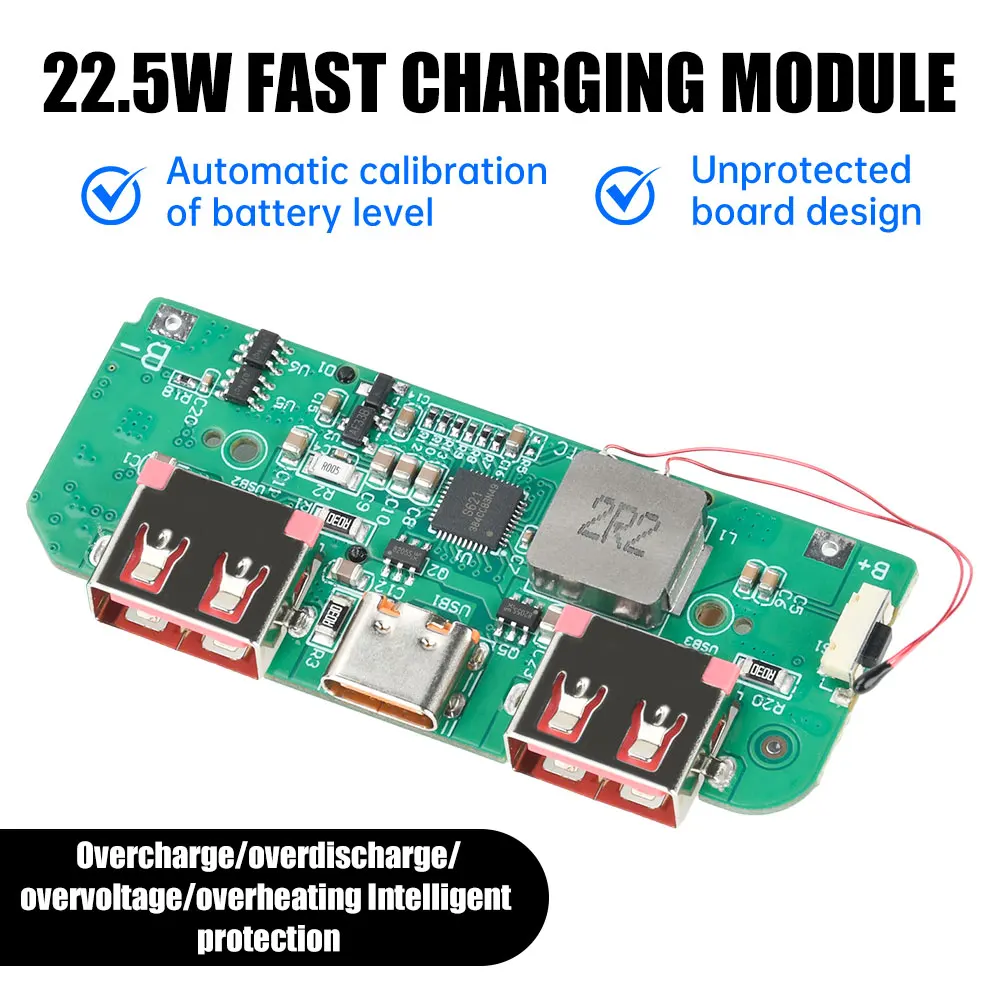

5. La scheda madre ha una funzione di protezione, le batterie saldate non necessitano di aggiungere una scheda di protezione, la scheda di protezione della batteria ha un limite sulla corrente, superato il limite disconnetterà l’uscita.

Istruzioni per l’assemblaggio del kit Power Bank mobile:
1. Lo schermo della scheda madre è fragile. Al momento della ricezione, accendere il dispositivo per verificare il funzionamento dello schermo prima di saldare. Una pressione esterna sul cavo flessibile dello schermo potrebbe causare distorsioni o guasti allo schermo. Maneggiare con cura per proteggere lo schermo durante l’uso.
2. Per il normale funzionamento, i cavi della batteria devono essere saldati direttamente. Collegare tramite fili intrecciati, clip a coccodrillo o terminali a molla potrebbe causare un’alimentazione insufficiente, influenzando la carica/scarica. Assicurarsi che i terminali della batteria siano adeguatamente isolati per evitare contatti accidentali con la scheda madre durante l’uso, che potrebbero causare danni.
3. Collega il terminale positivo della batteria al pin B+ della scheda madre e il terminale negativo al pin B-. Non invertire la polarità, poiché ciò brucerebbe la scheda madre. I circuiti integrati bruciati mostreranno tracce visibili, che si verificano solo in caso di connessione inversa o contatto accidentale.
4. Utilizzare solo batterie al litio da 3,7V. Le batterie al litio ferro fosfato non sono compatibili. Collegare le batterie in parallelo, non in serie. Il collegamento in serie crea una tensione eccessiva che danneggia la scheda madre.
5. La scheda madre integra una protezione incorporata. Le batterie saldate non richiedono una scheda di protezione aggiuntiva. Le schede di protezione delle batterie impongono limiti di corrente; superare questi limiti causerà la disconnessione dell’uscita.
6. Dopo aver installato la scheda madre e le batterie, fissare le batterie con nastro adesivo. Per i modelli di batterie con differenze di spessore rispetto al guscio, valutare se sono necessari distanziatori per evitare una sensazione di cedimento quando si preme il guscio dopo l’assemblaggio. Problemi come il tintinnio delle batterie o il cedimento del guscio dovuti al mancato controllo delle differenze di spessore o al mancato fissaggio delle batterie con nastro costituiscono un assemblaggio improprio. Non ci assumiamo alcuna responsabilità per danni al guscio o guasti alle batterie derivanti da smontaggi in tali circostanze.
7. L’involucro a incastro non è progettato per smontaggi ripetuti. Testare sempre accuratamente tutte le funzioni — inclusi ingressi/uscite della scheda madre, ricarica rapida, pulsanti e display — prima di chiudere l’involucro. Idealmente eseguire diversi cicli di carica/scarica per confermare la funzionalità prima della sigillatura. Problemi derivanti dall’assemblaggio e dalla chiusura dell’involucro senza test preliminari sono da considerarsi assemblaggio improprio. Non ci assumiamo responsabilità per danni all’involucro o guasti della batteria dovuti a smontaggi necessari per tali problemi.

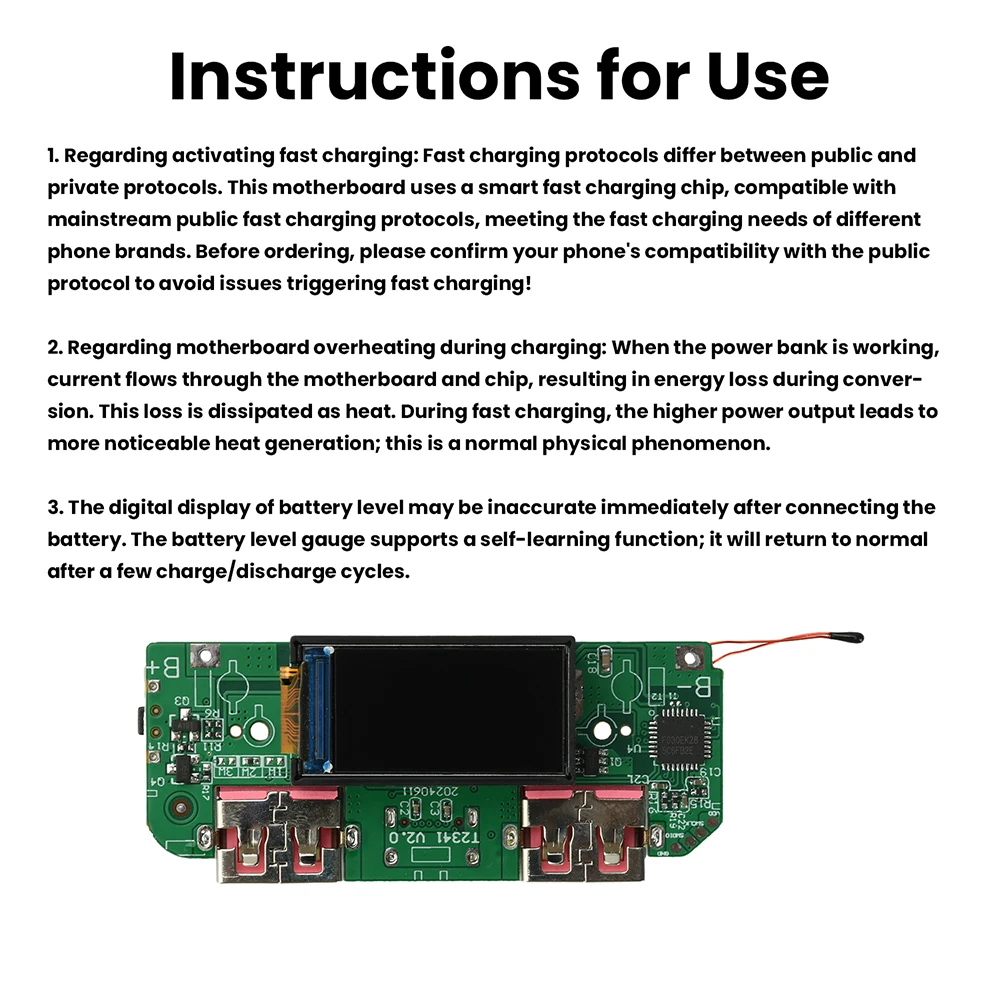

Istruzioni per l’uso:

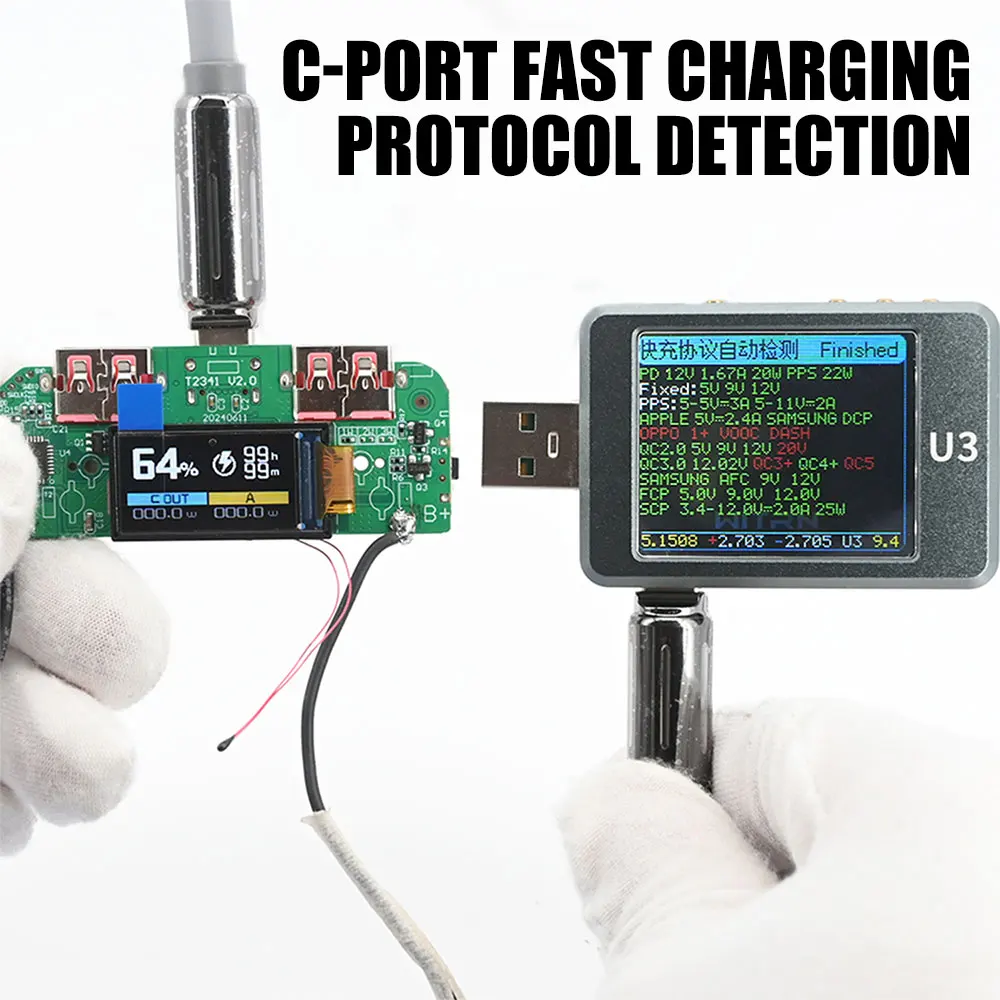

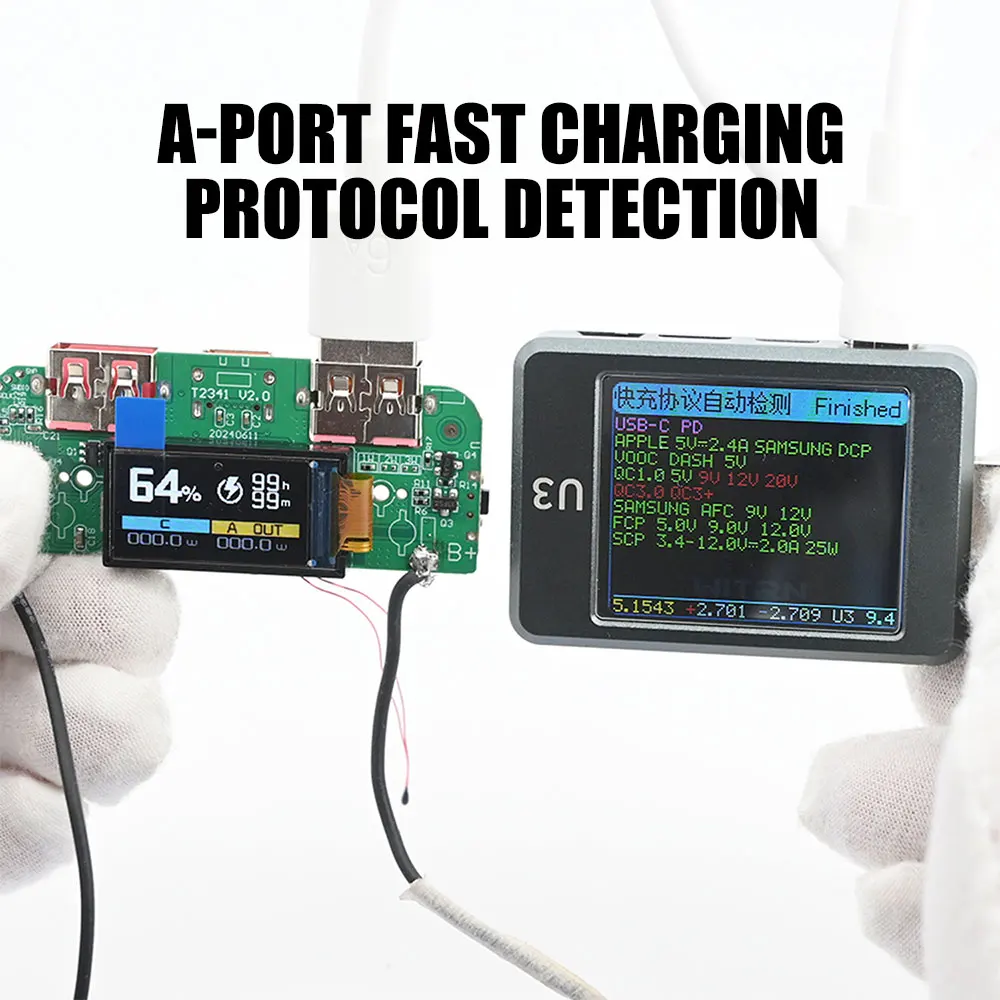

1. All’attivazione della ricarica rapida del cellulare, la scheda madre utilizza un chip intelligente per la ricarica rapida, distinguendo tra i protocolli pubblici e privati di ricarica rapida. È compatibile con i principali protocolli pubblici di ricarica rapida presenti sul mercato, soddisfacendo le esigenze di ricarica rapida di diversi marchi di telefoni cellulari. Prima di effettuare un ordine, si prega di verificare che il proprio telefono sia compatibile con i protocolli pubblici, per evitare che la ricarica rapida non venga attivata!
2. Sul problema del surriscaldamento della scheda madre durante la ricarica, il power bank durante il funzionamento fa passare corrente attraverso la scheda madre e il chip, e la conversione di energia comporta delle perdite. Questa parte di perdita si manifesta sotto forma di calore emesso. Durante la ricarica rapida, la potenza è elevata e il calore è più evidente. Questo è un fenomeno fisico normale.

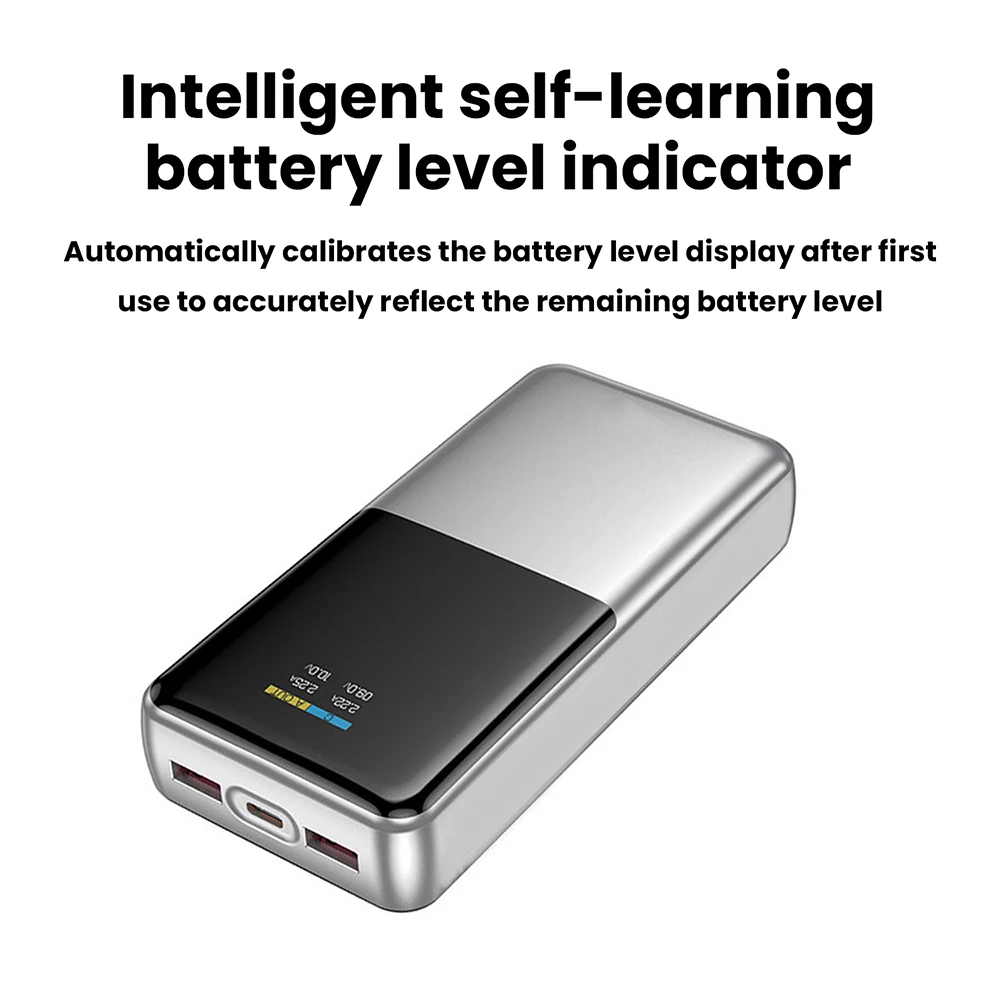

3. Appena collegato alla batteria, il display digitale della carica potrebbe essere impreciso; il misuratore di carica supporta la funzione di autoapprendimento della capacità della batteria. Dopo alcuni cicli di carica e scarica, tornerà alla normalità.

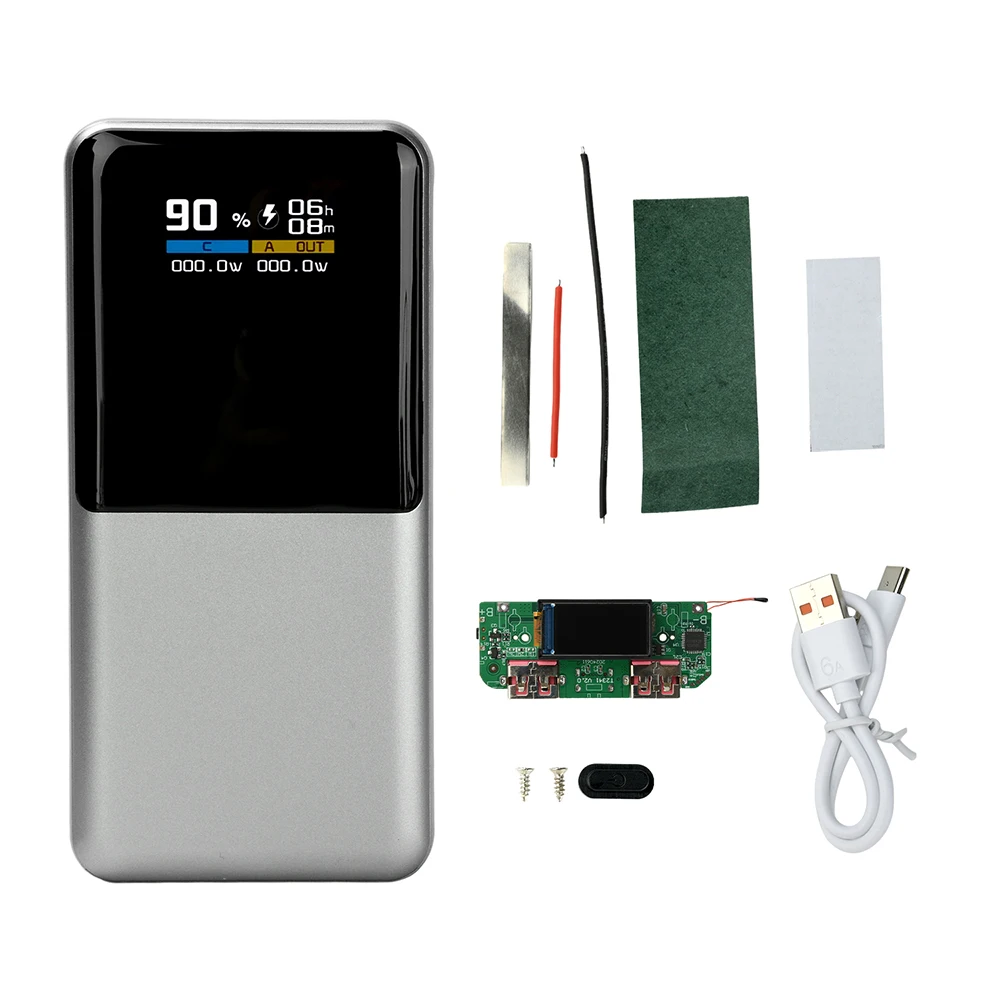

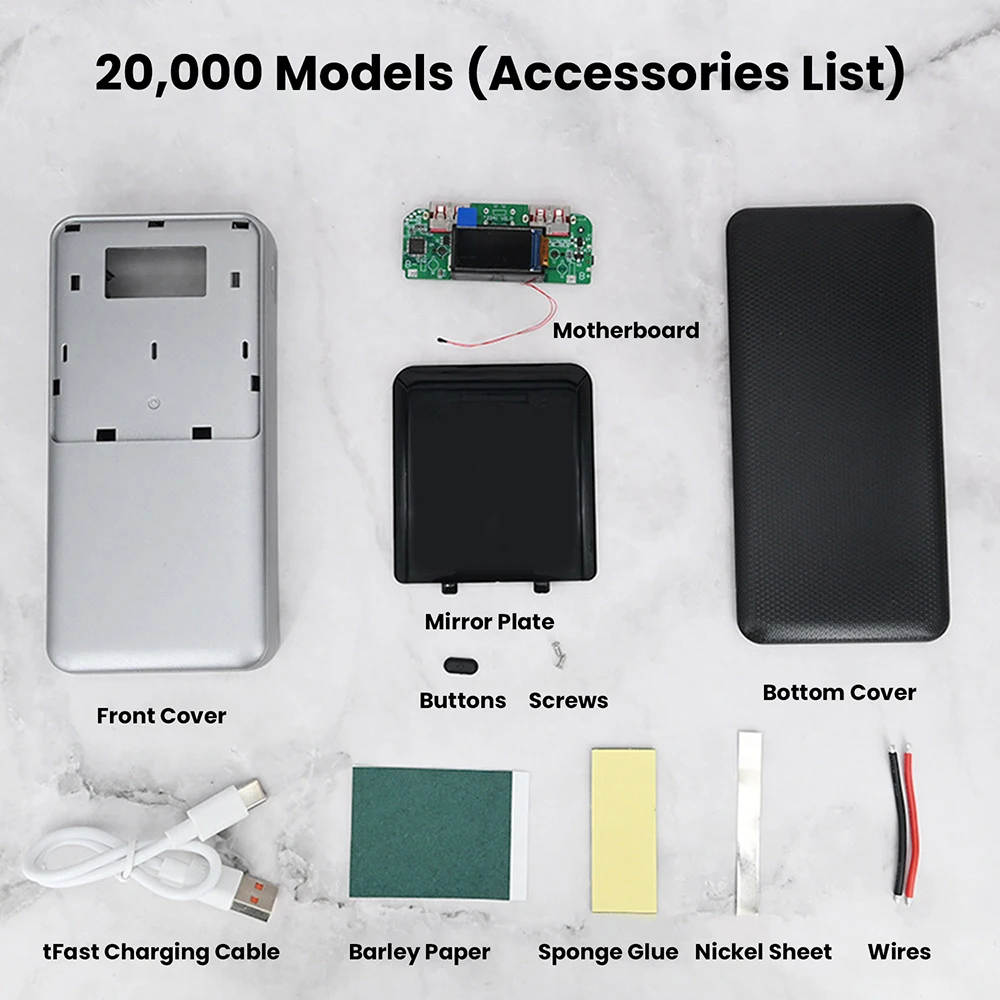

Contenuto della confezione:

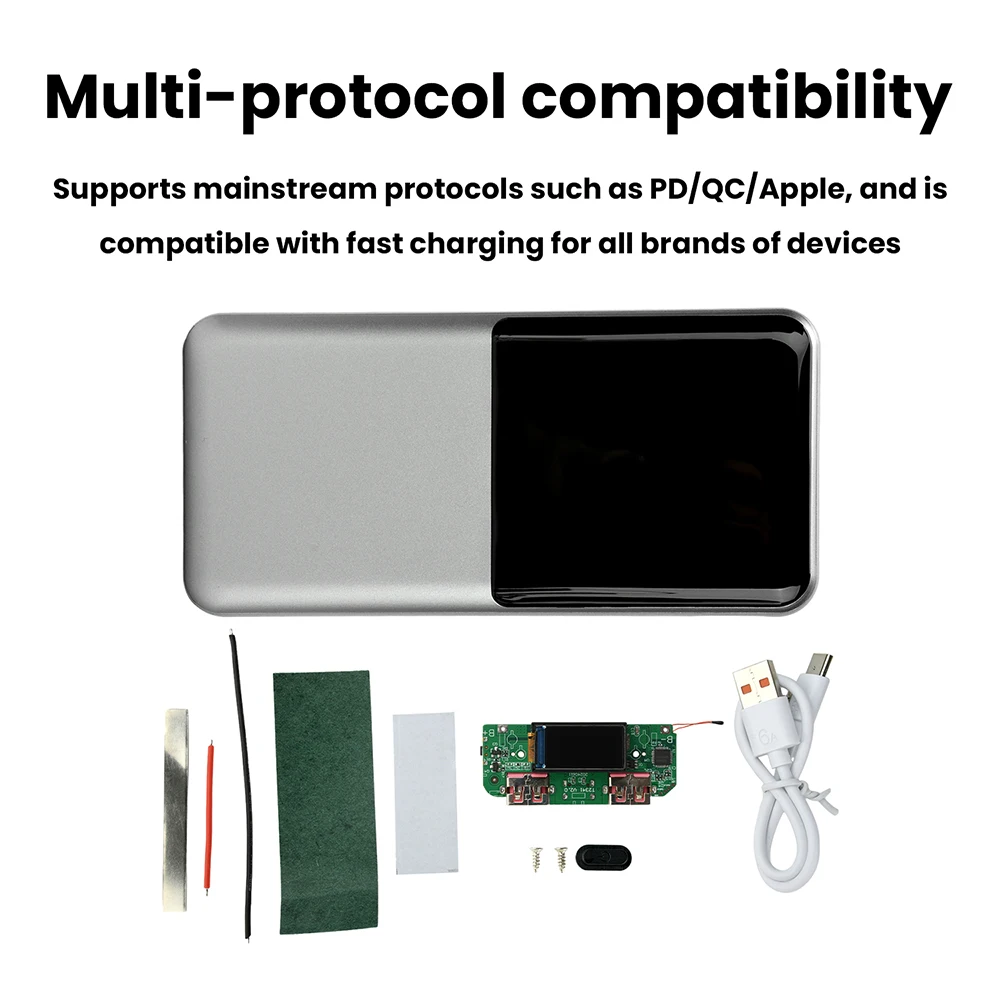

Pacchetto 1: Modulo x1 + cablaggio x2

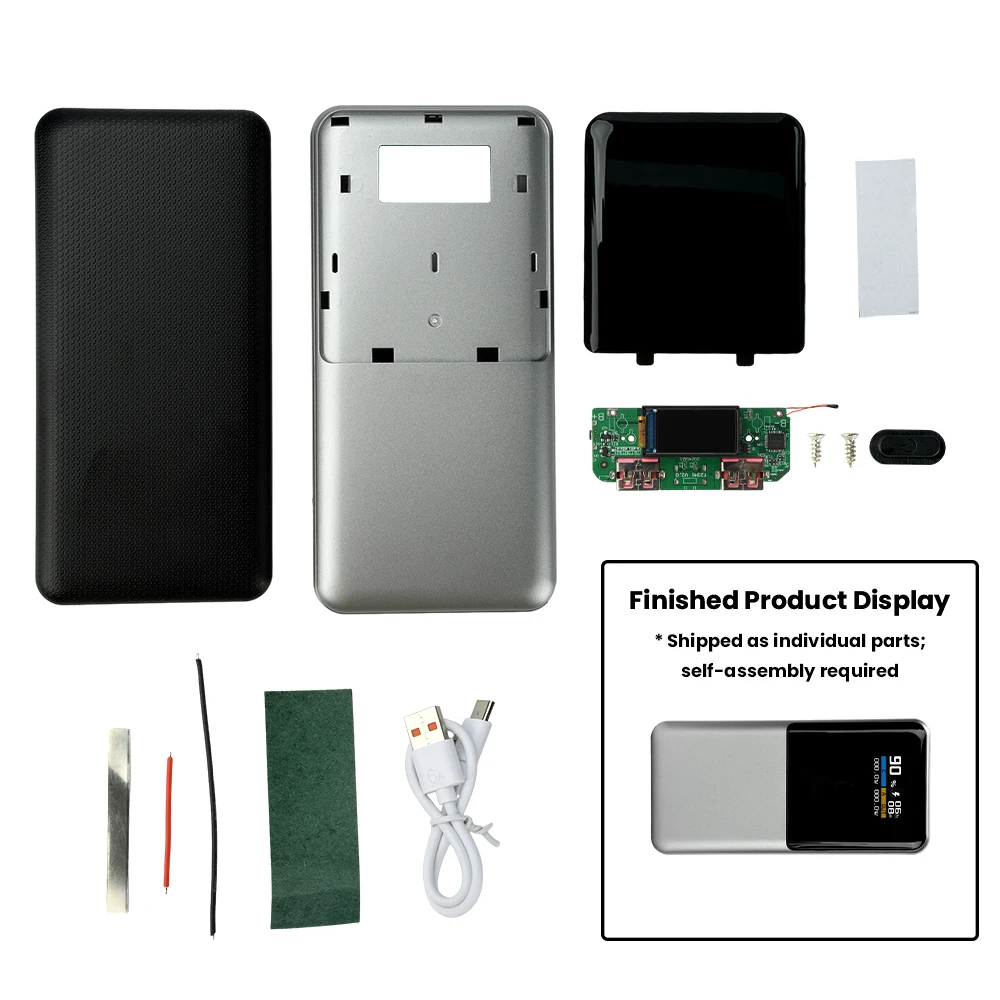

Pacchetto 2: Modulo x1 + custodia x1 + accessori x1
